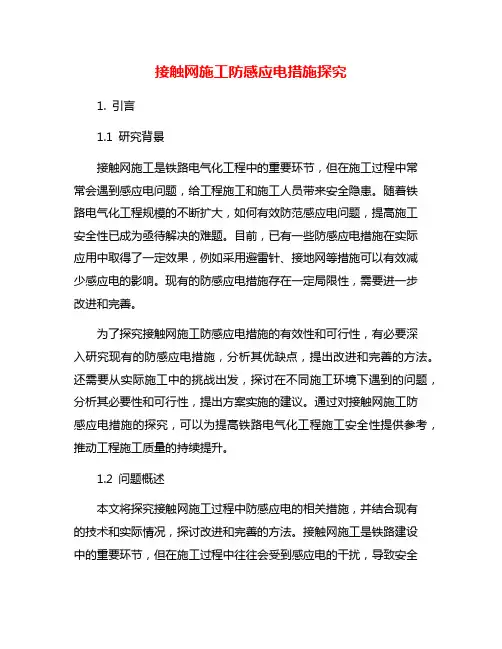

接触网施工防感应电措施探究1. 引言1.1 研究背景接触网施工是铁路电气化工程中的重要环节，但在施工过程中常常会遇到感应电问题，给工程施工和施工人员带来安全隐患。
随着铁路电气化工程规模的不断扩大，如何有效防范感应电问题，提高施工安全性已成为亟待解决的难题。
目前，已有一些防感应电措施在实际应用中取得了一定效果，例如采用避雷针、接地网等措施可以有效减少感应电的影响。
现有的防感应电措施存在一定局限性，需要进一步改进和完善。
为了探究接触网施工防感应电措施的有效性和可行性，有必要深入研究现有的防感应电措施，分析其优缺点，提出改进和完善的方法。
还需要从实际施工中的挑战出发，探讨在不同施工环境下遇到的问题，分析其必要性和可行性，提出方案实施的建议。
通过对接触网施工防感应电措施的探究，可以为提高铁路电气化工程施工安全性提供参考，推动工程施工质量的持续提升。
1.2 问题概述本文将探究接触网施工过程中防感应电的相关措施，并结合现有的技术和实际情况，探讨改进和完善的方法。
接触网施工是铁路建设中的重要环节，但在施工过程中往往会受到感应电的干扰，导致安全隐患和设备损坏。
如何有效地防止感应电的产生和蔓延，成为了当前需要解决的重要问题。
问题概述：在接触网施工中，由于电气设备和铁路线路之间的复杂关系，容易产生感应电现象。
这些感应电不仅会影响工人的安全，还会影响设备的正常运行，给施工工作带来很大困难。
如何有效地防范和应对感应电问题，成为影响接触网施工效率和质量的关键因素。
针对这一问题，本文将从现有的防感应电措施入手，探讨其局限性和不足之处，提出改进和完善的方法，并结合实际施工挑战，分析其必要性和可行性，最终提出方案实施的建议。
通过对接触网施工防感应电措施的探究，旨在提高施工工作的安全性和效率，为铁路建设提供更好的保障。
2. 正文2.1 现有的防感应电措施目前，接触网施工中存在着防感应电问题，主要的防感应电措施包括使用防感应器、接地网和避雷线等。
防感应电侵害安全保障措施
防感应电侵害安全保障措施一、接触网、牵引变电1．验电器、接地线在每次使用前，工作领导人与接地线人员要认真检查有无损坏、各部连接是否紧固，并测试绝缘性能符合要求后，方可使用。
2．接地线应使用截面积不小于25mm2的裸铜绞线制成并有透明护套保护。
接地线不得有断股、散股和接头。
3．使用验电器应选择电压等级相符的验电器，使用前应检查其机械状态、声、光信号显示正常。
验电前自检良好后，到现场后先在同等电压等级的有电设备检查其性能，确认声、光信号显示正常，然后方可在停电设备上验电。
4．停电作业要严格遵守验电接地制度。
作业组在接到停电作业命令后须先验电后再接地，然后方可作业。
5．装设地线必须先使用声光验电器进行验电，再用探针进行二次触碰验电才能挂设地线。
9．在验电接地操作时，操作人员必须穿绝缘靴，戴绝缘手套。
在雨、雪等不良天气情况下需杆上验电接地时，可不穿绝缘靴，但必须穿绝缘鞋，戴绝缘手套。
设臵和拆除接地线必须由2人进行，1人操作、1人监护。
10．当验明接触网确已停电后，须在作业地点的两端和与作业地点相连、可能来电的停电设备上装设接地线。
接挂地线时，对钢轨要有除锈措施，确保地线靴与钢轨接触良好，地线靴要加装弹簧垫片并用螺帽压紧，保证导电良好。
11．在装设接地线时，将接地线的一端先行接地；再将另一端与被停电的导体相连。
拆除接地线时，其顺序相反。
接地线要连接牢固，接触良好。
12．装设接地线时，人体严禁触及接地线；连接或拆除接地线时，操作人要借助绝缘杆进行。
绝缘杆要保持清洁、干燥。
13．接触网停电作业的验电、装设和拆除地线过程中，监护人与工作领导人之间，必须严格按标准化用语进行联系，并相互复诵和确认。
对讲机联系应认真执行呼唤应答制度，明确地点（支柱号）、姓名、内容，严禁使用“好了”、“地线撤了”等不明确用语。
14．更换长大物件时要采取措施设好监护，提醒作业人员防止物件侵限（行车、空气绝缘限界）。
15．对阻抗匹配平衡牵引变压器进行检修试验前，必须在变压器回流线上装设接地线，并在保证其接地良好的前提下拆除回流线，方准进行检修作业。
接触网施工防感应电措施探究
接触网施工防感应电措施探究随着我国城市化进程的不断推进，地铁、高速公路、城市轨道交通等大型交通设施建设逐渐成为城市建设的重点。
这些大型交通设施的建设需要大量的电力设备和信号设备支撑，而这些设备的施工过程中会产生大量的感应电，对施工人员和设备造成严重的安全隐患。
因此，在大型交通设施建设过程中，必须采取一系列的防感应电措施，以保证施工人员和设备的安全。
一、感应电的危害感应电是在强电场作用下，由于磁场变化引起的电场感应而产生的一种电流，具有以下危害：1. 对施工人员造成电击伤害。
感应电产生的电流强度较大，容易对人体产生电击伤害。
在施工过程中，如果不采取必要的防护措施，会给施工人员带来巨大的安全隐患。
2. 对设备造成损害。
感应电对设备产生的影响有很多，如产生电磁波干扰、导致设备失灵等，严重影响施工进度和设备的正常使用。
二、感应电的防控措施为了有效避免大型交通设施建设中感应电的危害，必须采取一系列的防控措施。
具体如下：1. 接地保护。
在施工过程中，将设备和工具接地，以便将产生的感应电释放到地面中。
同时，对施工人员地面上的接地也应进行检查，确保接地良好。
在进行深基坑等施工作业时，还需要采用拖曳接地等特殊接地措施。
2. 隔离屏蔽。
采用隔离屏蔽措施可以减小感应电的干扰范围。
比如在电缆敷设时，可以采用金属管隔离电缆，或者在电缆两端设置金属屏蔽罩等。
3. 感应电测试。
在施工前，需要对施工区域的感应电进行测试，确定感应电的强度和范围，为防控措施的确定提供依据。
4. 施工人员防护。
施工人员需要穿戴特殊的绝缘服、手套、鞋等防护装备，以减少感应电对人体的伤害。
在施工现场，必须设置“禁止靠近”、“高压危险”等警示标志，提醒施工人员注意安全。
5. 现场监控。
在施工过程中，需要对感应电进行实时监测，一旦出现异常，应及时采取措施。
同时，可以利用各种先进的监测技术，如红外线监测、声波监测等，实现对感应电的远程监测。
总之，感应电在大型交通设施建设中具有十分严重的安全隐患，必须采取一系列的防控措施进行避免。
接触网施工防感应电措施探究
接触网施工防感应电措施探究随着城市化的不断推进，接触网在城市轨道交通系统中的作用日益重要。
然而，在接触网施工过程中，由于施工设备和操作人员的周围存在强磁场，因此很容易对周围的电子设备产生电磁干扰。
为了避免这种情况的发生，需要采取相应的防感应电措施。
一、强磁场产生的原因在接触网施工现场，施工设备和操作人员都会利用各种电动工具，例如钻机、砂轮机、焊枪等，这些工具都会产生电场和磁场。
同时，在接触网电气化的过程中，电流会不断地从接触线向地面流动，这也会产生磁场。
当周围设备和操作人员处于这样一个强磁场中时，就会对电子设备产生干扰。
二、防感应电措施1. 对施工设备进行绝缘为避免强磁场对电子设备的干扰，可以对施工设备进行绝缘。
将外壳和内部线路采用绝缘材料进行隔离，以减少磁场的干扰。
2. 接地线的使用在接触网电气化时，系统接地是非常重要的。
通过接地线将接触网系统的所有金属部分连接到地面上，可有效地减少强磁场对电子设备的干扰。
3. 设计合理的电气线路在设计电气线路时，应考虑到强磁场的影响。
例如，在有磁干扰的区域内，应加以排除或采取屏蔽措施。
4. 采用绕线方式为了减少线圈、变压器等电器设备在强磁场中产生的感应电流，可以采用绕线方式。
通过在电线周围绕上适当的导线或铁芯，可以有效地屏蔽强磁场的干扰。
5. 采用地下接触网技术为避免强磁场对电子设备的干扰，一些地下铁路公司选择采用地下接触网技术。
在这种技术下，接触网系统被安装在地下，而不是在空中，因此可以有效地减少强磁场的干扰。
三、总结在接触网施工过程中，必须采取相应的防感应电措施，以避免强磁场对电子设备的干扰。
这些措施包括对施工设备进行绝缘、接地线的使用、设计合理的电气线路、采用绕线方式和地下接触网技术。
通过这些措施，可以确保接触网施工过程中的安全和稳定性。
防触电伤害安全控制措施
两侧，一只手接触导电侧，一只手接触接地侧易造成感应电伤人。
防护措施： ①按规定着装，穿绝缘鞋、戴安全帽。 ②在跨越接地侧绝缘子时，应使用双绳安全带，避免感应电流穿越身体 造成感应电伤人。
⑵由于用户私自使用 UPS 等供电设备，造成反送电到作业线路。
防范措施： 首先在具备其他电源或 UPS 供电的入户开关断开，再在引户线处加挂接 地封线 1 组，防止返供。
⑶箱变内作业，使用 UPS 时，作业人员误操作，造成反送电到作业设备。 防范措施：
在箱变内二次设备停电作业时，必须指定专人盯控所有开关的停电流程， 防止出现误操作。
⑻站场货线有分段和隔离开关 站场货物装卸线、机车整备线等，一端为分段和隔离开关，另一端通过 分段与其他股道进行电气隔开，作业时易造成感应电。
防护措施： ①在分段和隔离开关处，除在停电区段两端外侧接设地线外，隔离开关 须处于闭合（或短接）状态，同时将单独分段绝缘器进行短接。
②检修隔离开关、分段绝缘器、更换开关引线及分段绝缘器零部件时， 必须先行接好短接线。
在更换检修避雷器、计数器未采取放电措施和旁路措施易造成残余电荷。 防护措施： 在进行检修或更换避雷器、计数器时应用放电棒进行充分放电和采取旁 路措施后，再进行作业。
3．穿越电流 ⑴拆除空载接触悬挂和更换设备开口作业
在拆除接触悬挂和更换设备开口作业时，与接地体连接易造成感应电流。 防护措施： 在拆除接触悬挂和更换设备时应与接地体处于开路状态。 二、电力专业 1．产生感应电压反应的处所
⑹回流线、吸上线等附加导线出现断口 利用天窗进行时回流线、吸上线等附加导线断口作业时易造成感应电。 防护措施： 作业前，应先采取接设短接线等旁路措施，连通即将断开的接触网设备 后在进行作业。
接触网“九防”安全风险与防范措施
接触网“九防＂安全风险与防范措施一、外部环境影响因素分析影响接触网运行安全的外部环境因素可分为天气因素和环境因素两方面。
天气因素主要包括风、雨（冻雨)、雷电、雾(霾)、冰冻等；环境因素主要包括空气污染、异物、危树、鸟害等.(1)天气因素造成的隐患主要是接触网支柱倾倒、绝缘闪络、线索覆冰、振动及零部件锈蚀等.环境因素造成的隐患主要是异物侵限、短接绝缘距离、绝缘闪络及零部件锈蚀等。
（2)外部环境因素综合作用会增加故障概率。
如接触悬挂、附加悬挂线索覆冰在风、冻雨作用下会加剧,并可能造成线索谐振;风害易造成树木（枝）、轻飘垃圾等异物侵入受电弓包络线、减小绝缘距离。
因此，应采取综合防范措施才能收到实效。
二、风险源排查结合季节、气候特点及历史发生的病害情况，对接触网设备及其运行环境风险源进行排查,建立管理档案,重点检查处所、内容及防范时段。
3。
1 防风害（１）山口、谷口、高路堤和桥梁等风口范围内的跨距应比设计选用标准缩小5～1０ｍ,且不宜大于50 m。
（２)接触悬挂可采取斜链型布置。
（3）各部螺栓应按标准力矩紧固并有可靠的防松措施。
（4)可减小结构高度,加装腕臂支撑、定位管支撑及防风拉线(5)零部件钩环、环环连接可采用轴销(嵌入自润滑轴承)连接.( 6 ) 坠砣限制导管可采用双管或带导向轮形式。
（7)附加悬挂可适当增加张力、安装防舞动鞭或防振锤。
柱顶安装时应加固或改为支柱外侧肩架固定。
正馈线、供电线采用绝缘子V型固定。
3.2 防洪(雨）（1)支柱埋深、倾斜率、倾斜方向符合规范,底板和横卧板设置符合设计图纸要求。
(2)填方区段的支柱(基础）外缘距路基边坡距离小于50０ｍｍ时应培土,其坡度与原路基相同。
高填方区段应采用浆砌片石护坡.（3)支柱应尽量设置在排水通道以外。
(4)接触网设备上方的跨线构筑物漏水处所应进行封堵或引流.3。
3 防雷(1）分相及绝缘关节处、长度２ 000 m及以上隧道或隧道群两端、电缆或长度2０0 m 以上架空供电线、正馈线上网点、自耦变压器供电线上网点应设置避雷器。
接触网施工防感应电措施探究
接触网施工防感应电措施探究接触网施工是铁路建设和维护中的重要工作，其质量和安全对铁路运输的稳定性和可靠性具有重要影响。
在接触网施工中，为了保证工作人员的安全和施工质量，需要采取一系列的防感应电措施。
本文将对接触网施工防感应电措施进行探究，分析其必要性及实施方法，以期提高施工的安全性和效率。
一、防感应电的必要性1.施工现场的特点接触网施工现场通常位于铁路线路附近，接近高压电气设施。
在进行接触网施工时，会产生较强的感应电流，极易对施工人员和设备造成危害。
采取防感应电措施是非常必要的。
2.保障施工人员的安全在接触网施工中，工人需要接触或者靠近电气设施和高压电源，如果不做好防感应电的工作，将会对施工人员的身体健康和生命安全造成威胁。
3.保障设备的安全施工设备在感应电的作用下可能会出现故障或者损坏，给施工工作带来不必要的延误和损失。
采取防感应电措施可以很好地保护施工设备的安全，保障施工的正常进行。
二、防感应电措施的实施方法1.隔离防护隔离防护是指在施工现场对电气设施进行物理隔离，防止感应电流的传导。
具体操作包括：（1）设置绝缘隔离装置，将施工现场与电气设施进行隔离；（2）设置安全栅栏，保障施工现场的安全，防止外部人员靠近施工区域；（3）设立警示标识，提醒人员注意高压电气设施的存在，防止误入危险区域。
2.接地保护接地保护是指将施工设备和人员进行接地，减少感应电流的影响。
具体操作包括：（1）对施工设备进行接地处理，减少感应电流对设备的影响；（2）工作人员进行接地操作，减少对人员的影响。
3.电磁屏蔽电磁屏蔽是指在施工现场设置电磁隔离装置，减少电磁场的传导。
具体操作包括：（1）使用电磁隔离材料，将施工现场进行屏蔽，减少电磁场的影响；（2）限制电磁场的传播范围，避免对周围环境和设备的影响。
4.防护装备为施工人员配备防护装备，包括绝缘手套、绝缘靴、绝缘工具等，减少感应电流对人员的影响。
5.实时监测在施工现场设置感应电流监测装置，实时监测感应电流的情况，及时发现异常情况并采取相应措施进行处理。
接触网施工防感应电措施探究
接触网施工防感应电措施探究接触网施工是铁路建设中不可或缺的重要环节，而在接触网施工过程中，防止感应电对施工人员和设备造成危害是至关重要的。
对于接触网施工防感应电措施的探究显得尤为重要。
本文将围绕接触网施工防感应电的重要性、目前存在的问题以及可能的解决方案展开探讨。
一、接触网施工防感应电的重要性在铁路施工中，接触网是电力机车的供电系统，是保证铁路正常运行的重要设施。
而在接触网施工过程中，感应电的产生不仅可能影响到施工人员的安全，还可能给设备、材料等带来损害，因此对于接触网施工防感应电的重要性不言而喻。
接触网施工涉及到高压电路和大电流，一旦感应电产生，将给施工人员带来极大的安全隐患。
感应电可能对施工设备和材料造成损害，导致施工质量下降，甚至延误工期。
针对接触网施工防感应电问题的研究具有重要的现实意义，可以有效保障施工人员的安全，提高施工质量，保障铁路运营的正常进行。
二、目前存在的问题目前，接触网施工防感应电面临着一些问题，主要表现在以下几个方面：1. 针对感应电的防范措施不足目前针对接触网施工防感应电的具体措施还不够完善。
在实际施工中，往往只是简单地做一些人员安全防护措施，但对于感应电对设备和材料的损害防范措施不够，导致感应电问题得不到有效的解决。
2. 缺乏系统的感应电监测和预警机制目前对于接触网施工过程中感应电的监测和预警机制还不够健全，往往是依靠施工人员的经验和判断来应对，这样存在着一定的盲区和不确定性，无法及时有效地发现和处理感应电问题。
3. 技术手段不够成熟在采取防感应电措施方面，目前可供选择的技术手段还不够成熟，无法有效解决感应电问题。
在探究接触网施工防感应电的过程中，需要更多地考虑技术手段的应用，提高解决问题的有效性和可行性。
三、可能的解决方案探究针对接触网施工防感应电的问题，我们需要综合考虑技术手段、管理手段以及操作手段，以期找到更加科学有效的解决方案。
1. 技术手段方面在技术手段方面，可以考虑采用感应电监测仪器，通过对施工现场感应电情况的实时监测，及时发现并对感应电进行处理，避免感应电对施工的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接触网作业防感应电重点处所及其安全措施
接触网作业防感应电重点处所及其安全措施
一、以下检修作业接挂地线和等位线连接的具体要求
1、四跨绝缘锚段关节
2、七跨绝缘锚段关节
以上接触网作业必须按以下具体要求严格执行，见附图及说明：
二、以下检修作业必须采取的旁路措施
1、隔离开关处检修作业
2、上网点处作业
3、避雷器处作业
4、火化间隙、接地极处作业
5、对向下锚处作业
6、吸上线处作业
7、检修、更换分段作业
8、清扫、更换上下行隔断瓷瓶作业
9、
一、绝缘锚段关节地线及等位线的接挂
1.
2、
二、以下检修作业必须采取的旁路措施 1、
此处为分段绝缘器或绝缘弧棒、锚段关节等
开关闸刀
开关引线B
开关引线A
95mm 2软铜绞线(电联结线)
a
说明:
3、拆除、更换开关两端引线作业时，在采取如图所示的旁路措施前提下，必须是先拆卸开关引线a、b端，待a、b端引线拆卸完毕并放置于作业车平台后，方可拆卸c、d、e、f处线夹。
b
承力索电连接线夹
承力索电连接线夹
接触线电连接线夹
接触线电连接线夹
承力索
接触线
隔离开关处作业防感应电旁路措施
示意图
绘 图
姚 伟复 核
何泓益主管科长
丁昆明技术科长李家喜
承力索电连接线夹
承力索电连接线夹
1、在隔离开关处检调开关闸刀,检查、拆卸、更换a、b端铜铝过渡设备线夹，检查、拆卸、更换开关两端引线时，必须采取如图所示的旁路措施。
2、旁路措施所采用的连接线为95mm2软铜绞线（电联接线），如图，两端分别与开关引线A、B 使用承力索电连接线夹连接。
4、作业完毕，仔细检查，确保电气回路畅通后，方可撤除旁路措施。
注：当隔离开关闸刀处于合位，开关引线A与开关引线B两端通过闸刀导通；当开关闸刀断开时，开关引线A与开关引线B两端处于开路，产生电位差，若人体或所持机具导通两端引线时，易造成感应电伤人。
在检调开关闸刀、打开铜铝过渡设备线夹、拆卸开关引线时，电气回路存在断点，形成电位差，所以必须采取如图所示的旁路措施。
2、
铜铝过渡设备线夹
馈 线异径并钩线夹95mm 2
软铜绞线（电连接线）
承力索电连接线夹承力索电连接线夹
接触线电连接线夹
承力索接触线
电连接线
a
b
c
说明
注：如图所示，所亭馈出线与接触网通过铜铝过渡设备线夹、电连接线联结构成了导电回路，若此电气连接中存在断点，则馈线与接触网存在电位差。
拆卸、更换铜铝过渡设备线夹时，a点断开，形成开路，产生电位差，若人体或所持机具导通馈出线与电连接线时，易造成感应电伤人.
1、在上网点处检查、拆卸、更换铜铝过渡设备线夹或是补强、拆除、更换电连接线时，须采取如图所示的旁路措施，防止感应电伤人。
上网点处作业防感应电旁路措施示意图
绘 图姚 伟复 核
何泓益
主管科长丁昆明技术科长
李家喜
2、此旁路措施所采用的连接线材质为95mm2软铜绞线（电连接线），一端用异径并钩线夹与馈线连接，一端使用承力索电连接线夹与承力索连接。
3、在检修铜铝过渡线夹或是电连接作业完毕后，确保导电回路畅通的情况下，方可拆除此旁路措施。
3、
支柱
避雷器
纯铜过渡设备线夹
异径并钩线夹(T25+T95)
A
承力
索电
连接
线夹
接触
线电
连接
线夹
B
C
电连接线
25mm 2软铜绞线
E
说明
注：如图所示，避雷器通过纯铜过渡设备线夹、电连接线、电连接线夹和接触网进行电气连接，整体对地存在电位差。
当检查、拆卸、更换A 处设备线夹时，A 点断开，形成开路，接触网对避雷器存在电位差，若人体或所持机具导通接触网与避雷器时，易产生感应电伤人。
D
等位钩避雷器处作业防感应电
旁路措施示意图绘 图姚 伟复 核何泓益主管科长丁昆明技术科长
李家喜
1、在检查、拆卸、更换避雷器处纯铜过渡设备线夹及避雷器引线（95mm2电连接线）时，必须按照如图所示采取旁路措施。
2、旁路措施连接线使用25mm2软铜绞线，一端用等位钩接挂在避雷器底座角钢处，并使用铁线进行绑扎牢固，一端使用异径并钩线夹（T25+T95）与避雷器引线进行连接。
3、作业完毕，在确保电气连接畅通后，方可撤除旁路措施。
4、
接地角钢或接地模块
接地线连接线夹
接地极连接板
VLV-70电力电缆
接地线夹
钢
轨
支柱
12圆钢
说明
注：避雷器通过接地钢筋（?12圆钢）、接地极连接装置进行接地，对地存在电位差,在接地极装置检修作业时，b点断开，形成开路，避雷器连接接地钢筋通过人体接地，易造成感应电伤人。
b
a
c
3、作业完毕，确保电气连接可靠，回路畅通后，方可撤除旁路措施。
接地极处作业防感应电
旁路措施示意图
绘 图姚 伟 复 核何泓益
主管科长
丁昆明技术科长李家喜
1、在拆卸、更换火花间隙，接地极处测量接地电阻，拆卸、更换接
地连接部件时，须按照如图所示采取旁路措施。
2、此旁路措施所使用的连接线为VLV-70电力电缆，一端使用接地线连接线夹在a处与接地钢筋（?12圆钢）连接，一端使用接地线夹连接在钢轨上。
5、
耐张线夹
耐张线夹绝缘子
绝缘子
杵环杆杵环杆
下锚角钢
耐张线夹
杵环杆
杵环杆
耐张线夹
U T 线夹
U T
线
夹下锚拉线
下锚拉线并钩
线夹
并
钩线夹A
说明：
馈线
保护线
对向下锚等处作业防感应电
旁路措施示意图绘 图姚 伟复 核何泓益主管科长丁昆明技术科长
李家喜
B
C
D
1、对向下锚处，检查、拆卸、更换耐张线夹、并钩线夹、引线等作业时，必须采取如图所示的旁路措施。
2、该旁路措施使用的连接线是接挂地线的软铜绞线，馈线A、B端及保护线C、D端是用地线钩进行接挂，并用铁线进行绑扎牢固，地线钩下端是一节地线杆。
地线钩
地线杆
3、作业完毕，确保电气回路连接畅通后，方可撤除旁路措施。
注：1、此处为馈线、保护线对向下锚，在电气连接方面，大致有以下几种：①两边线索从耐张线夹（终端线夹）出来，在内侧通过并钩线夹进行连接（如例图）②一端从耐张线夹出来，另一端在耐张线夹外侧a处（或b处）进行连接③不通过耐张线夹进行连接，在a、b点进行连接。
地线杆
地线杆
地线杆地线钩
地线钩
地线钩
6、
支柱
回流线
吸上线
下腕臂底座
棒式绝缘子(斜腕臂)
25mm 2软铜绞线
并钩线夹
说明
B
注：如图所示，吸上线通过B点并钩线夹与回流线进行电气连接，构成导电回路，若打开B 处线夹(或是线索存在烧伤断股情况)，形成开路，产生电位差，若人体或机具导通吸上线与回流线，易造成感应电伤人。
1、在吸上线处作业，当检查、拆卸、更换B处并钩线夹或是补强、拆除、更换吸上线时，须按照如图所示做好旁路措施，防止感应电伤人。
3、作业完毕，必须确保吸上线与回流线电气连接畅通后，方可拆除旁路措施。
吸上线处作业防感应电
旁路措施示意图绘 图姚 伟
复 核
何泓益主管科长
丁昆明技术科长李家喜
2、旁路措施如图所示，在C处加挂一组地线作为旁路措施。
钢轨
地线钩
地
线杆
接地线夹(接地靴)
C
7. 检修、更换分段作业（地线接挂完毕，封住所有来电方向后，在分段绝缘器及隔断瓷瓶两端安装等位线）
8. 清扫、更换上下行隔断瓷瓶作业（地线接挂完毕，封住所有来电方向后，在上下行隔断瓷瓶两端安装等位线）。
