IMS注册呼叫信令流程详解
l Max-Forwards：消息的剩余跳数 如 Max-Forwards：70
PPT文档演模板
IMS注册呼叫信令流程详解
SIP消息中的头域
l Call-ID：标识一个对话，一个对话包括对话的建立、修改结束。 如:Call-Id: apb03sdfksjgs94r5，注意区分大小写。
l CSeq：用于对话内事务的排序，相同事务的CSeq相同，如会话的建立过程中， 主叫方发送INVITE请求的事务与PRACK请求的事务的CSeq不相同。 如：Cseq: 1 INVITE
IMS注册呼叫信令流程详解
PPT文档演模板
目录
•1 •IMS中相关协议简介 •1 •SIP相关协议 •2 •SIP协议消息格式 •3 •SIP消息主要头域
IMS注册呼叫信令流程详解
SIP协议消息的分类
SIP消息采用文本方式编码，分为两类：请求消息和响应消息。 请求消息和响应消息都包括SIP头字段和SIP消息字段。 请求消息和响应消
IMS注册呼叫信令流程 详解
PPT文档演模板
2020/11/2
IMS注册呼叫信令流程详解
目录
•1 •IMS中相关协议简介 •2 •IMS注册及相关流程 •3 •IMS会话及相关流程
PPT文档演模板
IMS注册呼叫信令流程详解
PPT文档演模板
目录
•1 •IMS中相关协议简介 •1 •SIP相关协议 •2 •SIP协议消息格式 •3 •SIP消息主要头域
IMS注册呼叫信令流程详解
理解Route和Record-Route消息头（会话流程）
PPT文档演模板
IMS注册呼叫信令流程详解
SIP响应消息
响应消息：用于对请求消息进行响应，指示呼叫的成功或失败状态。不同类
的响应消息由状态码来区分。状态码包含三位整数，状态码的第一位用于定 义响应类型，另外两位用于进一步对响应进行更加详细的说明
序号 1xx 2xx 3xx
状态码 临时响应 成功响应 重定向响应
请求消息
消息含义
INVITE ACK BYE CANCEL
REGISTER OPTIONS
发起会话请求，邀请用户加入一个会话，会话描述含于消息体中 证实已收到对于INVITE请求的最终响应。该消息仅和INVITE消息配套使用 结束会话 取消尚未完成的请求，对于已完成的请求（即已收到最终响应的请求）则 没有影响 用于在IMS中注册，完成地址绑定 查询对端能力或状态
PPT文档演模板
ቤተ መጻሕፍቲ ባይዱ
IMS注册呼叫信令流程详解
SIP请求中的首行
请求中的首行格式包括方法、请求的URI、协议版本。 例如： INVITE sip:bob.smith@ SIP/2.0 REGISTER sip:home1.fr SIP/2.0
响应中的首行格式包括版本、状态码以及原因短语。 例如： SIP/2.0 100 Trying SIP/2.0 183 Session in Progress SIP/2.0 200 OK
息在形式上的区别仅在消息的第一行，请求的第一行为请求行，响应的第 一行为状态行。
PPT文档演模板
IMS注册呼叫信令流程详解
SIP请求消息
请求消息：客户端为了激活按特定操作而发给服务器的SIP消息。 RFC3261定 义了六个基本方法，包括INVITE，ACK, OPTIONS, BYE, CANCEL, REGISTER。后续 RFC扩展了其他的请求方法，如UPDATA，INFO，SUBSCRIBER，NOTIFY， MESSAGE，PRACK，REFER。
PPT文档演模板
IMS注册呼叫信令流程详解
PPT文档演模板
目录
•1 •IMS中相关协议简介 •1 •SIP相关协议 •2 •SIP协议消息格式 •3 •SIP消息主要头域
IMS注册呼叫信令流程详解
SIP消息中的头域
l From：标识请求的发起者 如 From:<sip:tobias@home1.fr>;tag=pohia
l Route:对请求消息进行路由转发。 如：Route:sip:10.78.224.12;lr
l Record-Route:为一个会话的后续请求记录Route消息头的条目,用于会话流程， 对后续会话流程进行路由转发。 如：Record-Route:<sip:pcscf1.home1.fr>;lr
PPT文档演模板
IMS注册呼叫信令流程详解
SIP相关协议介绍
l 会话初始协议SIP（Session Initiation Protocol）：是一个在IP网络上 进行多媒体通信的应用层控制协议，它被用来创建、修改、和终结一个或 多个参加者参加的会话进程，与SDP、RTP/RTCP、RTSP、DNS等协议配合， 共同完成IMS中的会话建立及媒体协商。
l 会话描述协议SDP（Session Description Protocol）协议为应用层的控制 协议,用于SIP会话建立过程中的媒体协商过程。
l RTP/RTCP：都为应用层的承载面协议，SIP会话建立后，RTP协议保证媒体 流的实时传输。RTCP协议对实时传输的媒体流进行监控。
PPT文档演模板
l Via：用以指示请求消息历经的路径，它可以防止请求消息传送产生环路，并 确保响应和请求消息选择同样的路径。 如:Via：SIP/2.0/UDP 10.78.224.12;branch=0uetb
PPT文档演模板
IMS注册呼叫信令流程详解
SIP消息中的头域
l Contact：消息发送者的联系地址，可以有expires参数， 表明注册有效期 如：Contact:<sip:10.78.224.12>expires=6000
4xx 客户端出错
5xx 服务器端出错 6xx 全局错误
消息功能 表示已经接收到请求消息，正在进行处理 表示请求已经被成功接受、处理 指引呼叫者重新定向另外一个地址 表示请求消息中包含语法错误或者SIP服务器不能完成对该 请求消息的处理 表示服务器故障不能完成对消息的处理 表示请求不能在任何SIP服务器上实现
ims呼叫流程
ims呼叫流程IMS呼叫流程。
IMS（IP Multimedia Subsystem）是一种基于IP网络的多媒体子系统，它为各种多媒体服务提供了一个统一的处理平台。
在IMS网络中，呼叫流程是非常重要的一环，它涉及到用户之间的通信建立和维护。
下面将介绍IMS呼叫流程的详细步骤。
首先，当用户A拨打用户B的号码时，呼叫请求首先到达用户A所在的本地IMS网络。
本地IMS网络会对呼叫请求进行鉴权和鉴权，确保用户A有权进行呼叫操作。
一旦鉴权通过，本地IMS网络会向用户B所在的本地IMS网络发送呼叫请求。
接下来，用户B所在的本地IMS网络收到呼叫请求后，会再次进行鉴权和鉴权，确保用户B有权接听呼叫。
如果鉴权通过，用户B的终端会响铃，提示用户B有呼叫请求。
当用户B接听呼叫后，用户A和用户B之间的媒体流开始建立。
本地IMS网络会为用户A和用户B之间的通话建立一个会话，并负责会话的传输和维护。
在通话过程中，本地IMS网络会监控通话质量，确保通话畅通无阻。
最后，在通话结束时，用户A或用户B挂断电话，本地IMS网络会释放会话资源，结束通话。
同时，本地IMS网络会向对方发送挂断消息，通知对方通话已经结束。
总的来说，IMS呼叫流程包括呼叫请求的发起、鉴权和鉴权、呼叫接听、媒体流建立和通话结束等步骤。
通过这些步骤，IMS网络能够实现用户之间的多媒体通信，为用户提供高质量的通话体验。
在实际应用中，IMS呼叫流程还可能涉及到一些特殊情况的处理，比如用户不在线、用户忙线、用户拒接等情况。
针对这些情况，IMS网络会有相应的处理机制，确保呼叫流程能够顺利进行。
总之，IMS呼叫流程是IMS网络中非常重要的一环，它直接影响到用户之间通信的质量和稳定性。
只有对IMS呼叫流程有深入的了解，才能更好地设计和优化IMS网络，为用户提供更好的通信服务。
希望本文对IMS呼叫流程有所帮助，谢谢阅读。
volte呼叫信令流程
一、终端开机的IMS注册过程：用户开机以后，首先完成附着过程，附着完成以后，发起IMS注册过程。
在IMS注册流程中，先建立QCI=5的SIP信令承载。
然后进行SIP的注册过程，当完成注册过程以后，就可以进行VoLTE呼叫了。
SIP信令的注册过程如下图所示。
二、VoL TE呼叫VoL TE的信令呼叫流程：三、Volte呼叫volte的AMR-WB 12.65K的确定AMR-WB采样频率为16kHz，AMR的采用频率为8kHZ。
AMR-WB总共支持8种模式，其中模式2代表AMR-WB 12.65kbps，模式8代表AMR-WB 23.85kbps。
在上图中就是mode-set=2，表示AMR-WB只适应12.65kbps编码方式。
VOLTE呼叫过程中，I NVITE消息中携带的媒体类型和编码格式：主被叫协商以后，在UPDATE消息中确定的媒体类型和编码格式：AMR-WB采样频率为16kHz，AMR的采用频率为8kHZ。
AMR-WB总共支持8种模式，其中模式2代表AMR-WB 12.65kbps，模式8代表AMR-WB 23.85kbps。
在上图中就是mode-set=2，表示AMR-WB只适应12.65kbps编码方式。
建立语音业务承载QCI=1，打开ROHCTTI-Bundling关闭关闭SPS功能，通过查看qci=1语音承载RRCConnectionReconfiguration消息，没有sps 相关ie。
四、Volte呼叫vollte的AMR-WB 23.85k的确定：1：Invite消息中的AMR-23.85k的编码方法：2：update 消息中协商以后的媒体类型和编码方式。
下图中：媒体类型为AMR-WB，采样频率为16k，单通道。
采用的模式为AMR-WB的mode 8。
mode8对应的编码速率为23.85kbps。
五、VoL TE呼叫2G上图是VoLTE呼叫2G信令流程。
流程和VoLTE呼叫VoLTE是相同的。
VoLTE基本原理及信令流程
Home Domain
Mj
BGCF
MGCF
SGW
Interworking Elements
MGW
Mn
IMS网元功能
P-CSCF (Proxy Call Session Control Function) IMS域拜访域控制平面统一的初步入口点，将来自拜访地接入网络的SIP消息，包括注册登记、多媒体会话等， 代理转接到其归属地的S-CSCF（根据登记时记录的信息）或I-CSCF（根据SIP UA携带的归属域名）； 负责与IMS SIP终端之间可选的SIP消息压缩/解压缩，提高无线接入空口带宽的利用率； 在会话建立过程中解析用户面SDP信息，通过Diameter与QoS策略执行实体PDF的交互，将QoS承载需求（带 宽，时延/抖动级别等）知会PDF，再由PDF将QoS策略决定最终下发到IP接入汇聚层设备或边缘路由器进行策 略执行，最终为IMS业务所使用的本地接入网IP QoS资源提供认证授权功能，实现IMS业务的端到端QoS服务 保障；在会话释放时通知PDF在IP承载控制层释放相应资源占用信息； 负责IMS会话相关计费话单产生，将接入网与IMS计费信息相关联，并将CDR通过Diameter送往CCF； 作为SIP UA处理处理异常情况下的会话终结及相应SIP消息生成； 检测紧急业务的发起 提供IMS与UE之间SIP信息的完整性与安全性保护
SLF HSS
Sh ISC Dx Cx Mw Cx Mr
AS
Session Management and Routing
Gm Mw
UE
P-CSCF
I-CSCF
S-CSCF
MRFC
Mp
Mi
Go
MRFP GGSN
IMS注册呼叫信令流程详解
IMS注册呼叫信令流程详解
1.IMS注册过程：
-移动设备启动时，会向IMS注册服务发送注册请求。
该请求包含设备的标识信息和网络接入类型等。
-IMS注册服务收到注册请求后，会验证设备的合法性，并且分配一个唯一的标识号码给该设备。
-设备收到来自IMS注册服务的确认消息后，将得到的标识号码保存为设备的IMS私有标识。
2.呼叫设置过程：
-主叫设备向IMS呼叫服务发送呼叫请求。
该请求包含被叫设备的标识号码和呼叫类型等。
-IMS呼叫服务根据被叫设备的标识号码找到对应的位置信息，并将呼叫请求发送给被叫设备。
-被叫设备收到呼叫请求后，可以选择接受或拒绝该呼叫请求。
如果接受请求，被叫设备会回复一个确认消息给IMS呼叫服务。
-IMS呼叫服务收到被叫设备的确认消息后，会将呼叫的相关信息传递给主叫设备，并向主叫设备发送呼叫确认消息。
3.呼叫释放过程：
-当呼叫结束时，主叫设备会向IMS呼叫服务发送呼叫释放请求。
-IMS呼叫服务收到释放请求后，会向被叫设备发送释放消息。
-被叫设备收到释放消息后，向IMS呼叫服务发送释放确认消息。
-IMS呼叫服务收到释放确认消息后，将呼叫释放的相关信息传递给
主叫设备，并向主叫设备发送释放确认消息。
总结起来，IMS注册呼叫信令流程包括注册过程、呼叫设置过程和呼
叫释放过程。
通过这些过程，移动设备可以在IMS网络上实现多媒体通信，包括语音、视频、短信和数据传输等。
这些信令过程保证了设备之间的顺
畅通信，使人们能够享受高质量的多媒体通信服务。

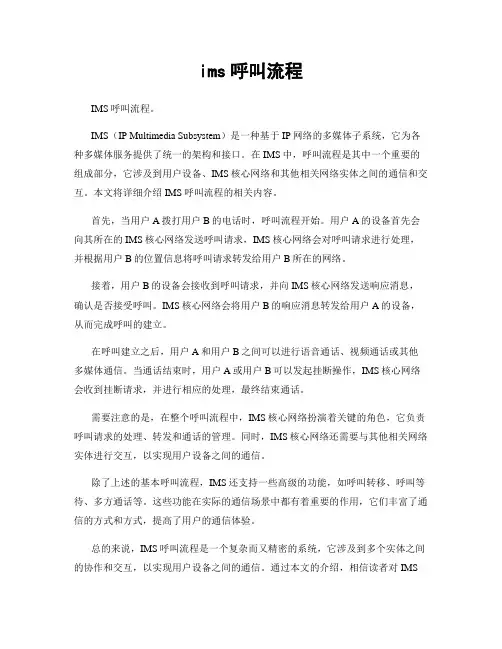

ims呼叫流程
ims呼叫流程IMS呼叫流程。
IMS（IP Multimedia Subsystem）是一种基于IP网络的多媒体子系统，它为各种多媒体服务提供了统一的架构和接口。
在IMS中，呼叫流程是其中一个重要的组成部分，它涉及到用户设备、IMS核心网络和其他相关网络实体之间的通信和交互。
本文将详细介绍IMS呼叫流程的相关内容。
首先，当用户A拨打用户B的电话时，呼叫流程开始。
用户A的设备首先会向其所在的IMS核心网络发送呼叫请求，IMS核心网络会对呼叫请求进行处理，并根据用户B的位置信息将呼叫请求转发给用户B所在的网络。
接着，用户B的设备会接收到呼叫请求，并向IMS核心网络发送响应消息，确认是否接受呼叫。
IMS核心网络会将用户B的响应消息转发给用户A的设备，从而完成呼叫的建立。
在呼叫建立之后，用户A和用户B之间可以进行语音通话、视频通话或其他多媒体通信。
当通话结束时，用户A或用户B可以发起挂断操作，IMS核心网络会收到挂断请求，并进行相应的处理，最终结束通话。
需要注意的是，在整个呼叫流程中，IMS核心网络扮演着关键的角色，它负责呼叫请求的处理、转发和通话的管理。
同时，IMS核心网络还需要与其他相关网络实体进行交互，以实现用户设备之间的通信。
除了上述的基本呼叫流程，IMS还支持一些高级的功能，如呼叫转移、呼叫等待、多方通话等。
这些功能在实际的通信场景中都有着重要的作用，它们丰富了通信的方式和方式，提高了用户的通信体验。
总的来说，IMS呼叫流程是一个复杂而又精密的系统，它涉及到多个实体之间的协作和交互，以实现用户设备之间的通信。
通过本文的介绍，相信读者对IMS呼叫流程有了更加全面和深入的了解，这对于理解和应用IMS技术都具有着重要的意义。
希望本文能够对您有所帮助，谢谢阅读！。
IMS注册及业务基本流程
I-CSCF(Interrogating CSCF)：类似IMS的关口 节点，提供本域用户服务节点分配、路由查询以 及IMS域间拓朴隐藏功能；
GGSN
ARM
承载控制层
ARM
承载核心网
SGSN 2G/3G RAN
SIP SIP
MGCP/H.248
SG iMG
TMG
PSTN/PLMN
IAD AG
IAD Internet / VoIP
Байду номын сангаас
SIP Terminals
xDSL/LAN 接入
SIP/H.323 Terminals
Page 4
IMS逻辑架构
✓ 负责与IMS SIP终端之间可选的SIP消息压缩/解压缩，提高无线接入空口带 宽的利用率；
✓ 在会话建立过程中解析用户面SDP信息，通过Diameter与QoS策略执行实 体PDF的交互，将QoS承载需求（带宽，时延/抖动级别等）知会PDF，再 由PDF通过COPS将QoS策略决定最终下发到IP接入汇聚层设备或边缘路 由器进行策略执行，最终为IMS业务所使用的本地接入网IP QoS资源提供 认证授权功能，实现IMS业务的端到端QoS服务保障；在会话释放时通知 PDF在IP承载控制层释放相应资源占用信息；
Page 3
IMS的网络分层结构
应用层
SCP Gaming Meeting
第三方应用
呼叫信令流程
3、终端开机的IMS注册过程
用户开机以后，首先完成EPC附着过程，建立QCI=9默认承载，附着完成以后，发起IMS注册过程和鉴权。
在IMS注册流程中，先建立QCI=5的SIP信令承载。
然后进行SIP的注册过程，当完成注册过程以后，就可以进行VoLTE呼叫了。
SIP信令的注册过程如下图所示。
SIP注册过程：
4、VoLTE呼叫VoLTE的信令呼叫流程
对关键流程的解释如下表所示：
RRC Connection Request 连接请求
RRC Connection Success 连接成功
RRC Connection Reestablishment Request RRC连接重建请求
RRC Connection Reestablishment Failure RRC连接重建失败RRC Connection Reconfiguration Complete RRC连接重配置完成 RRC Connection Reestablishment Success RRC连接重建成功
7、Volte语音呼叫2G
上图是VoLTE呼叫2G信令流程。
流程和VoLTE呼叫VoLTE是相同的。
区别是如果VoLTE 使用AMR-WB语音，在协商之后，会变为AMR12.2。
下图中，主要使用AMR-WB语音，被叫为GSM语音是的语音编码协商结果。
语音采用采样频率为8k的AMR语音，mode-set=7，表示使用AMR 12.2 kbit/s (GSM-EFR)。
INVITE消息中，VoLTE终端支持的语音编码方案：
协商后的语音编码方案：
8、Volte视频呼叫2G 流程如下所示：。
IMS注册呼叫信令流程详解汇总
3xx
4xx 5xx 6xx
重定向响应
客户端出错 服务器端出错 全局错误
指引呼叫者重新定向另外一个地址
表示请求消息中包含语法错误或者SIP服务器不能完成对 该请求消息的处理 表示服务器故障不能完成对消息的处理 表示请求不能在任何SIP服务器上实现
To：指定请求的接收者或用户需要注册的地址，TAG标签用来区分不同被叫建 立的会话。 如 To:<sip:tobias@home1.fr >;tag=acgt
Max-Forwards：消息的剩余跳数 如 Max-Forwards：70
Copyright © 2006 Huawei Technologies Co., Ltd. All rights reserved.
Copyright © 2006 Huawei Technologies Co., Ltd. All rights reserved.
Page7
SIP请求中的首行
请求中的首行格式包括方法、请求的URI、协议版本。 例如： INVITE sip:bob.smith@ SIP/2.0 REGISTER sip:home1.fr SIP/2.0
进行多媒体通信的应用层控制协议，它被用来创建、修改、和终结一个或
多个参加者参加的会话进程，与SDP、RTP/RTCP、RTSP、DNS等协议配合， 共同完成IMS中的会话建立及媒体协商。
会话描述协议SDP（Session Description Protocol）协议为应用层的控制 协议,用于SIP会话建立过程中的媒体协商过程。 RTP/RTCP：都为应用层的承载面协议，SIP会话建立后，RTP协议保证媒体 流的实时传输。RTCP协议对实时传输的媒体流进行监控。
IMS注册呼叫信令流程详解 PPT
RTP/RTCP：都为应用层的承载面协议，SIP会话建立后，RTP协议保证媒体 流的实时传输。RTCP协议对实时传输的媒体流进行监控。
目录
1 IMS中相关协议简介 1 SIP相关协议 2 SIP协议消息格式 3 SIP消息主要头域
响应中的首行格式包括版本、状态码以及原因短语。 例如： SIP/2.0 100 Trying SIP/2.0 183 Session in Progress SIP/2.0 200 OK
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
Copyright © 2006 Huawei Technologies Co., Ltd. All rights reserved.
SIP响应消息
响应消息：用于对请求消息进行响应，指示呼叫的成功或失败状态。不同类 的响应消息由状态码来区分。状态码包含三位整数，状态码的第一位用于定 义响应类型，另外两位用于进一步对响应进行更加详细的说明
SIP请求中的首行
请求中的首行格式包括方法、请求的URI、协议版本。 例如： INVITE sip:bob. SIP/2.0 REGISTER sip:home1.fr SIP/2.0
UE
P-CSCF
S-CSCF
（1）INVITE（根据顶端Route消息头， 将请求消息发网Ｐ，加入Via头）
（2）INVITE（删除顶端Route消息 头，并根据顶端Route消息头，将请求 消息发往S。加入Via头，Record-Route）
(４)183(根据Ｖia消息头找到UE，将 Record-Route消息头中带回)
IMS信令流程.pptx
Copyright © 2009 Huawei Technologies Co., Ltd. All rights reserved.
Page10
注册流程相关概念
为什么要注册
用户使用IMPU（SIP URI）通信 建立用户当前的IP与其IMPU的对应关系 掌握用户当前的位置信息及业务能力 注册过程的鉴权与认证保证了网络的安全性
Copyright © 2009 Huawei Technologies Co., Ltd. All rights reserved.
Page6
S-CSCF的分配过程
HSS
S-CSCF
Register
I-CSCF
Register
P-CSCF
Register
UE Copyright © 2009 Huawei Technologies Co., Ltd. All rights reserved.
Register
UE Copyright © 2009 Huawei Technologies Co., Ltd. All rights reserved.
Page1
内容介绍
2. IMS注册相关流程
2.1 P-CSCF 的发现过程 2.2 S-CSCF分配 2.3 注册流程
Copyright © 2009 Huawei Technologies Co., Ltd. All rights reserved.
I-CSCF
⑿
S-CSCF
⒁
200
Copyright © 2009 Huawei Technologies Co., Ltd. All rights reserved.
Page 12
IMS基本流程-注册流程（拜访网）
