中空玻璃露点检测作业指导书
中空玻璃露点检测说明书
中空玻璃露点仪(按照规范GB/T 11944-2012)说明书7.3.1 试样试样为制品或与制品相同材料、在同一工艺条件下制作的尺寸为510mm*360mm的试样，数量为15块。
7.3.2 试验条件试验在23℃±2℃，相对湿度30%~75%的环境中进行，试验前全部试样在该环境中放置至少24h。
7.3.3 试验设备露点仪应满足：测量面为铜质材料，Ø（50mm±1mm）、厚度0.5mm；温度可以达到-60℃，精度≤1℃。
7.3.4 试验步骤向露点仪内注入深约25mm的乙醇或丙酮，在加入干冰，使温度降低到等于或低于-60℃开始露点测试，并在试验中保持该温度。
（按GB/T11944-2012 不过此设备为电动自动降温降温过程见下）将试样水平放置，在上表面涂一层乙醇或丙酮，使露点仪与该表面紧密接触，停留时间按下表规定。
移开露点仪，立刻观察玻璃试样的内表面有无结露或结霜。
如无结霜或结露，露点记为-60℃。
如结露或结霜，将试样放置到完全无结霜或结露后，提高露点仪温度继续测量，每次提高5℃，直至测量到-40℃，记录试样最高的结露温度，该温度为试样露点温度。
对于两腔中空玻璃露点测试仪分别测试中空玻璃的两个表面。
（按GB/T11944-2012表6）降温操作过程：1、打开2个电源开关；（“测试温度”为当前达到的温度）2、打开“水泵”开关3、当“冷却水温”降至14℃以下时，打开后边的“制冷开关”4、当温度达到-60℃时仪器开始计时，按规范要求放上试件，按设定时间计时，计时结束会自动报警，按复位可重新计时。

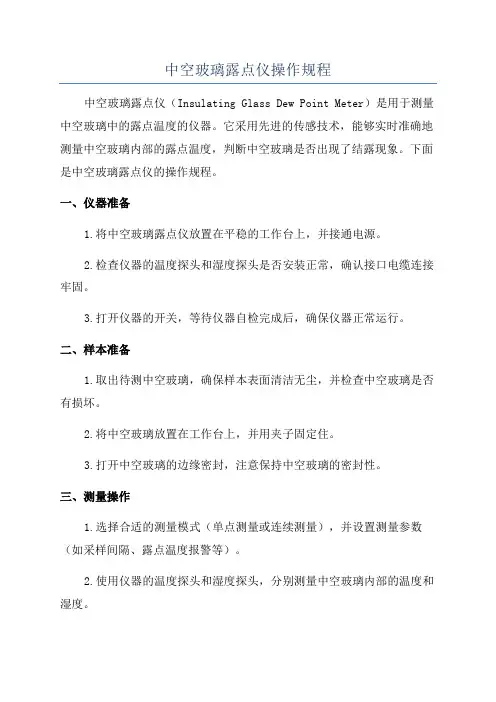

中空玻璃露点仪操作规程
中空玻璃露点仪操作规程中空玻璃露点仪（Insulating Glass Dew Point Meter）是用于测量中空玻璃中的露点温度的仪器。
它采用先进的传感技术，能够实时准确地测量中空玻璃内部的露点温度，判断中空玻璃是否出现了结露现象。
下面是中空玻璃露点仪的操作规程。
一、仪器准备1.将中空玻璃露点仪放置在平稳的工作台上，并接通电源。
2.检查仪器的温度探头和湿度探头是否安装正常，确认接口电缆连接牢固。
3.打开仪器的开关，等待仪器自检完成后，确保仪器正常运行。
二、样本准备1.取出待测中空玻璃，确保样本表面清洁无尘，并检查中空玻璃是否有损坏。
2.将中空玻璃放置在工作台上，并用夹子固定住。
3.打开中空玻璃的边缘密封，注意保持中空玻璃的密封性。
三、测量操作1.选择合适的测量模式（单点测量或连续测量），并设置测量参数（如采样间隔、露点温度报警等）。
2.使用仪器的温度探头和湿度探头，分别测量中空玻璃内部的温度和湿度。
3.将温度和湿度数据输入到中空玻璃露点仪中，并开始测量。
4.仪器会实时显示中空玻璃的露点温度，根据显示结果判断中空玻璃是否存在结露的风险。
5.如需记录测量结果，可将数据保存到仪器的存储卡或通过数据传输接口导出到电脑中。
四、结果判断1.根据测量结果，判断中空玻璃是否存在结露的风险。
2.若中空玻璃的露点温度低于当前环境温度，则存在结露风险。
此时应考虑进行适当的措施，如增加中空玻璃的密封性、保温层厚度等。
3.若中空玻璃的露点温度高于当前环境温度，则不存在结露风险。
五、清洁与维护1.每次使用后，务必关闭仪器的电源，并将仪器清洁干燥后放置在干燥通风的地方。
2.定期对仪器进行维护，如清洁探头、检查接口连接是否松动等。
BLLD-C型中空玻璃露点仪操作规程
BLLD-C型中空玻璃露点仪操作规程
1.使用范围，用于检测中空玻璃露点试验
2.试件制备：依据标准要求
3.试件安装：开启设备电源，通过温度控制仪表设定温度，按动“工作指示”按钮，设备
根据设定的温度开始完成“降温”“控温”的过程
4.设定时间：通过计时器设定时间（时间根据玻璃的厚度选取）
5.达到试验要求的温度后，放置试件，手动启动计时仪表
6.当设定时间到达后报警启动提示
7.观察试件的结露情况
8.根据最终结果判断是否需要调高温度继续试验，如果需要按照标准要求的步长调高温度
继续试验。
中空玻璃作业指导书
有限公司JF-SOP-007中空玻璃作业指导书发放编号受控状态批准人持有者2013—07—25发布2013—08—01实施有限公司发布一、目的：规范中空工序生产操作，减少生产中的工作失误，保证设备正常运作，从而提高生产效率，保证生产有序进行。
二、范围：中空生产线三、内容1.生产前准备工作要求如下：1.1进行清洗机三级保养，擦洗压送辊。
检查水位，预热清洗水，采用离子水时，应检查水的电导率。
1.2加工离线Low-E镀膜玻璃，检查除膜设备的状态，调整除膜机除膜宽度；1.3开启丁基胶涂布机预热；1.4根据要求，准备金属间隔条、接插件；1.5检查密封胶的有效期、批次、型号。
1.6检查电源电压是否正常；检查水箱水源是否充足；检查气源气压是否保持在0.6——0.7Mpa。
1.7班组长（或主操）每天根据当班主管下发的《生产任务派发单》安排工作，同时要对所要生产的任务单的加工项目及加工要求认真核对，若有问题要及时向上级反映，给予解决；1.8班长（或主操）在开始工作之前，要组织本班人员准备好玻璃和各种生产中空玻璃的材料，如分子筛、铝框等主要材料及其它一些辅助材料；2. 工作步骤；2.1 打开总电源开关，打开气阀，水阀及清洗机，照明开关，水箱加热器；2.2 开通清洗机，打开风机启动键直至指示灯不再闪烁，再依次打开水系统键、毛刷、上片传动、清洗传动、自动开通及自动键，若需加速时再打开加速键；2.3 开通合片机，清除报警信息09，合片机归零13依次打开清洗出片段、上框前传动，上框后传动，入片传动、合片机出片传动，开通自动及自动键；3.中空玻璃加工工艺流程如下：生产前准备→Low-E玻璃除膜→清洗干燥→制框→灌装干燥剂→涂布丁基胶→上框→合片→压片→封胶→卸片→固化→检验→包装。
4. 上片、除膜和清洗4.1 检查玻璃的规格、品种、尺寸偏差、平整度。
4.2 检查玻璃的表面质量。
4.3 清洗后的玻璃应经光照检验，避免有水珠、水渍及其它污渍的玻璃进入合片工序。
中空玻璃露点参数
中空玻璃露点参数中空玻璃露点参数是指中空玻璃在不同温度和湿度条件下，玻璃内侧表面出现露水的温度。
它是评估中空玻璃的防雾霾性能的重要指标。
本文将从中空玻璃露点参数的定义、影响因素、测试方法和应用等方面进行介绍。
一、中空玻璃露点参数的定义中空玻璃露点参数通常用来描述中空玻璃内部的湿气含量。
当中空玻璃内部的温度低于玻璃内侧表面的露点温度时，空气中的水蒸气将凝结成水滴，形成雾气。
中空玻璃的露点温度越低，其防雾霾性能越好。
中空玻璃露点参数受多种因素的影响，主要包括以下几个方面：1. 玻璃间隔层的厚度：中空玻璃的玻璃间隔层厚度会影响空气流通的速度和湿气的扩散速度，从而影响露点温度。
2. 玻璃间隔层的材料：不同材料的热导率和湿气扩散系数不同，会对露点温度产生影响。
3. 玻璃边框的密封性：中空玻璃的边框密封性好坏直接影响到玻璃内部的湿气含量，进而影响露点温度。
4. 外部环境的温湿度：外部环境的温湿度会通过边框和间隔层对中空玻璃内部的温湿度产生影响。
三、中空玻璃露点参数的测试方法为了准确评估中空玻璃的防雾霾性能，需要进行中空玻璃露点参数的测试。
常用的测试方法主要有以下几种：1. 恒湿恒温法：通过将中空玻璃置于一定温度和湿度条件下，测量玻璃内侧表面出现露水的温度。
2. 湿滴法：在中空玻璃内部放置一定量的水滴，观察水滴在玻璃内侧表面出现的时间和温度，从而确定露点温度。
3. 红外测温法：利用红外测温仪测量中空玻璃内侧表面的温度，通过与环境温度和湿度相对比，确定露点温度。
四、中空玻璃露点参数的应用中空玻璃的防雾霾性能直接影响到建筑物的舒适性和能源消耗。
合理选择中空玻璃的露点参数可以提高建筑物的能源利用效率，减少玻璃内部的湿气含量，避免玻璃内部出现雾气和水滴。
在寒冷季节，外部温度较低，建筑物内部的温度较高，中空玻璃的露点温度应尽量低于室内温度，以避免玻璃内部出现雾气和水滴，影响视野和室内采光。
而在湿润季节，外部湿度较高，中空玻璃的露点温度应尽量高于室内温度，以避免玻璃内部出现水滴，减少玻璃的清洁频率。
中空玻璃露点检测方案
中空玻璃露点检测方案中空玻璃是一种由两层玻璃板通过边框密封剂粘合在一起形成的窗户玻璃。
中空玻璃的主要功能是提供隔热、隔音和防雾功能。
其中，露点是中空玻璃发生内部结露的温度，是评估中空玻璃隔热性能的重要指标。
本文将介绍一种中空玻璃露点检测方案。
1.实验原理在有水汽的环境中，当中空玻璃内外两层玻璃板的温差超过一定值时，中空玻璃的内侧玻璃表面会出现结露现象。
这个温差即为露点温度。
露点温度是评估中空玻璃隔热性能的重要指标，通常需要通过实验来测量。
2.实验装置为了测量中空玻璃的露点温度，我们需要搭建一个实验装置。
该装置包括以下组成部分：-中空玻璃样品：选择一块规格合适的中空玻璃样品作为被测样本。
-两个温度传感器：分别安装在中空玻璃的外侧和内侧玻璃表面，用于测量温度。
-恒温水槽：用于提供恒定的湿度和温度条件，确保实验环境稳定。
-数据记录仪：用于记录温度传感器的测量值。
3.实验步骤根据实验原理和所需测量的露点温度范围，进行以下实验步骤：-将中空玻璃样本安装在实验装置中，确保样品处于恒温水槽中。
-将一个温度传感器安装在中空玻璃的外侧玻璃表面，用于测量外侧温度。
-将另一个温度传感器安装在中空玻璃的内侧玻璃表面，用于测量内侧温度。
-打开恒温水槽的水源，调整水温和水位，使得实验环境的湿度和温度稳定在所需范围内。
-使用数据记录仪记录外侧和内侧温度的变化，并实时监测数据。
-当中空玻璃内外两侧温差大到一定程度，出现中空玻璃内侧结露时，记录此时的温度差值，即为露点温度。
4.结果分析通过实验记录的数据，可以计算得到中空玻璃的露点温度。
根据露点温度的大小，我们可以评估中空玻璃的隔热性能。
若露点温度较高，说明中空玻璃的隔热性能较好；反之，若露点温度较低，说明中空玻璃的隔热性能较差。
5.实验注意事项在进行中空玻璃露点检测实验时，需要注意以下几点：-实验环境的湿度和温度要保持稳定，以确保实验结果的准确性。
-温度传感器的安装位置要正确，确保能够准确测量中空玻璃内外两侧的温度。
中空玻璃露点测试仪安全操作及保养规程
中空玻璃露点测试仪安全操作及保养规程概述中空玻璃露点测试仪是用于测量中空玻璃窗的露点温度的一种设备。
本文档旨在向用户介绍中空玻璃露点测试仪的安全操作和保养规程，以确保设备的正常运行和延长其使用寿命。
安全操作规程1.操作前检查：在使用中空玻璃露点测试仪之前，请务必检查设备的外观是否完好无损，是否有任何松动或缺陷。
如果发现任何问题，请勿使用设备，并及时联系售后服务人员进行维修或更换。
2.电源接线：将中空玻璃露点测试仪插头插入符合标准的插座，并确保电源稳定。
不要使用电源线有损坏或接触不良的情况下使用设备。
3.避免触电：使用中空玻璃露点测试仪时，请勿将手或其他物体靠近设备的电源线或插头部分，以避免触电危险。
4.适当放置：将中空玻璃露点测试仪放置在稳定的平面上，确保设备平稳无抖动。
5.控制按钮操作：按照设备说明书中的操作方法使用中空玻璃露点测试仪的各个控制按钮。
请勿随意拆卸或修理设备，以免造成损坏或安全隐患。
6.正确使用传感器：在测量中空玻璃露点时，请正确连接和安装传感器，并根据使用说明进行操作。
请勿将传感器接触到液体或潮湿环境中，以免损坏设备。
7.安全距离：在设备工作时，请保持一定的安全距离，以免被设备产生的热量或辐射伤害到身体。
保养规程1.清洁设备：定期清洁中空玻璃露点测试仪的外壳和表面，可以使用干净的软布或棉签蘸取少量中性清洁剂轻轻擦拭。
请勿使用任何有腐蚀性的溶剂或化学药品。
2.保持干燥：在不使用中空玻璃露点测试仪的时候，请将设备放置在干燥通风的地方，并避免接触水汽或潮湿环境。
3.避免碰撞：使用中空玻璃露点测试仪时请轻拿轻放，避免碰撞或摔落，以免对设备造成损坏。
4.定期校准：为了保证中空玻璃露点测试仪的测量准确性，建议定期对设备进行校准。
可以参考设备说明书或联系售后服务人员获取相关信息。
5.使用温度范围：请在设备使用的温度范围内进行操作，避免过高或过低的温度对设备造成损坏。
6.禁止拆卸：请勿擅自拆卸中空玻璃露点测试仪的任何部件或零件，以免造成设备损坏或功能失效。
中空玻璃性能检测指南
中空玻璃性能检测指南1、依据标准GB/T11944-2002 《中空玻璃》GB/T21086-2007 《建筑幕墙》JGJ102-2003 《玻璃幕墙工程技术规范》JGJ/T139-2001 《玻璃幕墙工程质量检验标准》型式检验项目包括：密封性能、露点、耐紫外线辐照性能、气候循环耐久性能和高温高湿耐久性能试验。
力学性能：抗拉强度、脆性、弯曲试验、拉伸试验、冲击应力等。
正常生产每两年应进行一次封样抽检。
幕墙用中空玻璃必须先进行结构胶相容性试验。
中空玻璃产品检验分为门窗用中空玻璃和幕墙用中空玻璃产品（推荐使用Low-e中空玻璃）。
2、检测程序①企业将封样产品、样品交接单及相关资料送省建机检测中心进行检验；②企业在省建机检测中心办理相关检验手续；③企业领取检验报告和取回检测样品；④企业领取的检验报告是产品鉴定、备案和节能认定等工作的重要材料，应妥善保管。
3、检测样品准备企业需提供中空玻璃剖面图，注明玻璃厚度、规格，胶的型式、产地，所充气体型式。
⑴性能试验：试样为510mm×360mm的样品20块；⑵传热系数：试样为1000mm×1000mm的样品1块；⑶对幕墙用中空玻璃首先必须进行结构胶相容性试验。
试验样品应按①结构胶相容性和剥离粘结性试验a、结构胶：2支 (批号应清晰)；b、基材： 玻璃：150mm×75mm，2块；c、附件：隔条，丁基胶1支(批号应清晰)。
②标准状态下拉伸粘结强度试验：须另外提供玻璃：50mm×50mm，10块(外形尺寸应准确，偏差±1mm)。
③邵氏硬度：须另外提供玻璃：150mm×75mm，1块。
4、中空玻璃产品检验主要项目及控制指标见表19。
表19 中空玻璃产品检验主要项目及控制指标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
说明：本文由节能所提出。
编制： 审核： 批准：
更改记录
更改次数
更改单号
更改处数
更改代号
中空玻璃露点的检测作业，确保试验符合规范要求。
2 适用范围
适用于本公司中空玻璃露点的性能检测。
3检测依据
3.1 《中空玻璃》 GB/T11944-2002
3.2《建筑节能工程施工质量验收规范》GB50411-2007
4 检测项目、检测方法和仪器设备
序号
检测项目
检测方法
主要仪器设备
1
中空玻璃露点
GB/T 11944-2002中6.4
电子制冷中空玻璃露点测试仪、温度计（-80℃～30℃）
5结果及判定
5.1中空玻璃露点按GB/T 11944-2002中５.5的要求。
6记录
6.1中空玻璃露点试验记录表HUAD/HD5.3·W75-01[A]
6.2中空玻璃露点现场检测记录表HUAD/HD5.3·W75-02[A]
