计算机图形学 第四讲 区域填充
非零环绕数规则
• 环绕数初始为零； • 从位置P作不经过 顶点的射线； • 多边形从右至左穿 过射线，加1； • 多边形从左至右穿 过射线，减1； • 非零为内部点；
举例：
种子填充算法
区域：用点阵形式表示的填充图形，是像素的集合。 区域可采用内点表示和边界表示两种表示形式。 内点表示法，指区域内的所有像素着同一颜色；
i1
a
i1
i
a
其中 x
b 为常数， a
交点数的处理
• 多边形Pi的顶点可分为两类：如果(yi-1 - yi)(yi+1 - yi)≥0，则称顶点Pi为局 部最高点或最低点，按两个交点计算， 否则按一个交点计算。
水平边处理
• 不计算水平边和 扫描线的交点
数据结构与实现步骤
• 输入参数 顶点数和顶点坐标 • 数据结构 有序边表 活化边表
(1) 求交：计算扫描线与多边形各边的交点；
(2) 排序：把所有交点按x值递增顺序排序； (3) 配对：第一个与第二个，第三个与第四 个等等；每对交点代表扫描线与多边形的一 个相交区间；
(4)填色：把相交区间内的像素置成多边形 颜色，把相交区间外的像素置成背景色。
交点计算
为了提高速度，假定当前扫描线与多边形某一条边的交点的 x 坐标为 xi ，则下一条扫描线与该边的交点不要重新计算，而是 通过增加一个增量△x来获得。具体方法是： 设该边的直线方程为：ax+by+c=0； 若y＝yi，x=xi；则当y = yi+1= yi+1时， yi+1 yi b 1 (xi,yi) x ( b y c ) x ;
扫描线种子填充算法
简单种子填充算法原理和程序都很简单，但由于多次递归， 费时、费内存，效率不高。为了减少递归次数，提高效率可 以采用扫描线种子填充算法。 算法的基本过程如下：当给定种子点 (x,y)时，首先填充种子 点所在扫描线上的位于给定区域的一个区段，然后确定与这 一区段相连通的上、下两条扫描线上位于给定区域内的区段， 并依次保存下来。反复这个过程，直到填充结束。
活化边表
把与当前扫描线 相交的边称为活 化边，并把它们 按与扫描线交点 X坐标递增的顺 序存放在一个链 表中，形成活化 边表。
表结构
算法中采用较灵活的数据结构。它由边的分有序边 表ET（Edge Table）和边的活化边表AEL（Active Edge Table ）两部分组成。 表结构ET和AET中的基本元素为多边形的边。边 的结构由以下四个域组成： ymax 边的上端点的y坐标； x 在ET中表示边的下端点的x坐标，在 AET中则表示边与扫描线的交点的坐标； Δx 边的斜率的倒数； next 指向下一条边的指针。
第四讲 区域填充
计算机图形学中，多边形区域有两种重要的表示方法：顶 点表示和点阵表示。 所谓顶点表示，即是用多边形的顶点序列来表示多边形。 这种表示直观、几何意义强、占内存少，易于进行几何变换， 但由于它没有明确指出哪些像素在多边形内，故不能直接用 于区域填充。 所谓点阵表示，则是用位于多边形内的像素集合来刻画多 边形。这种表示丢失了许多几何信息，但便于进行填充。 根据区域的定义，可以采用不同的填充算法，其中最具代表 性的是：适应于顶点表示的扫描线类算法和适应于点阵表示 的种子填充类算法。
P 2 P1
扫描线6
7
2
4
7
8
-1
^
多边形填充的算法流程
void polyfill (polygon, color)
{
for (各条扫描线，标识为i) { 初始化新边表头指针NET [i]； 把ymin = i 的边放进边表NET [i]； } y = 最低扫描线号； 初始化活性边表AET为空； for (各条扫描线i)
举例：
有序边表
^ 7
P5 P1
2 4 ^
P2 P1 7 ^ 6 ^ 3 8 -1 ^
(Ymax, x,Δ x, next)
P4 P5 2 0 ^ P3 P2 5 6 0.5 ^
P3 P4 6 -2
•活化边表
AET指针 扫描线1 3
P3 P4 6 -2 P3 P4 5
P3 P2 6 0.5 P3 P2 ^
•简单边界 通过扫描线与边 界交点确定填充 区域
•复杂边界 从内部指定位置 开始填充，递归 填充直至边界
扫描线算法
扫描线多边形区域填充算法基本原理是，待填充区域按 Y方向 (X 方向亦可 ) 扫描线顺序扫描生成。具体实现时，首先按扫描 线顺序，计算扫描线与多边形的相交区间；再用要求的颜色填 充这些区间内的像素，即完成这一条扫描线的填充工作。区间 的端点可以通过计算扫描线与多边形边界线的交点获得。对于 一条扫描线，多边形的填充过程可以分为四个步骤：
} }
扫描线算法
• 特点：算法效率较高。
• 缺点：对各种表的维持和排序开销太 大，适合软件实现而不适合硬件实现。
内外测试
• 目标：鉴别非标准多边形的内部区域 自相交多边形。 • 方法 奇偶规则 非零环绕数规则
奇偶规则
• 从位置P作不经 过顶点的射线 • 计算射线穿过多 边形的边数 • 奇数为内部点， 否则为外部点
4 3 2 1
5 4 3 2 1
5 4 3 2 1
4 3 2 1
4 3 2 1
3 2 1
区域填充的扫描线算法可由下列四个步骤实现：
(1)初始化：堆栈置空。将种子点(x，y)入栈；
(2)出栈：若栈空则结束。否则取栈顶元素(x，y)，以y作为当 前扫描线；
(3)填充并确定种子点所在区段：从种子点(x，y)出发，沿当 前扫描线向左、右两个方向填充，直到边界。分别标记区段 的左、右端点坐标为xl和xr； (4)并确定新的种子点：在区间[xl，xr]中检查与当前扫描线y 上、下相邻的两条扫描线上的像素。若存在非边界、未填充 的像素，则把每一区间的最右像素作为种子点压入堆栈，返 回第(2)步。
四个方向运动 八个方向运动
四连通区域
八连通区域
算法原理：
填充区域边界 以一种颜色指 定，从区域的 一个内部点开 始，由内至外 绘制直到边界。 适用于单色边 界的填充。
四连通的局限性
简单的种子填充算法
设(x,y)为内点表示的4连通区域内的一点，oldcolor为区域的 原色，要将整个区域填充为新的颜色newcolor。内点表示的 4连通区域的递归填充算法: void FloodFill4(int x,int y,int oldcolor,int newcolor) { if(GetPixel(x,y)==oldcolor) { SetPixel(x,y,newcolor); FloodFill4(x,y+1,oldcolor,newcolor); FloodFill4(x,y-1,oldcolor,newcolor); FloodFill4(x-1,y,oldcolor,newcolor); FloodFill4(x+1,y,oldcolor,newcolor); } }
有序边表
• 有序边表的构建
按顶点输入顺序依次形 成边，存储到每条最小 Y值所对应的扫描线位 置（水平边除外），相 同最小Y值的边按较低 顶点X值的升序排列。
有序边表结构
typedef struct tEage{ int yUpper; float xIntersect; float dxPerScan; struct tEage *next; } Eage
边界表示法，则是指区域的边界点着同一颜色。
表示内点
表示边界点
区域填充算法要求区域是连通的，因为只有在连通区域中，才 可能将种子点的颜色扩展到区域内的其它点。区域可分为4向 连通区域和8向连通区域。
4向连通区域指的是从区域上一点出发，可通过四个方向， 即上、下、左、右移动的组合，在不越出区域的前提下，到达 区域内的任意像素； 8向连通区域指的是从区域内每一像素出发，可通过八个方 向，即上、下、左、右、左上、右上、左下、右下这八个方向 的移动的组合来到达。
AET指针 扫描线2
AET指针 扫描线3 6
3
4
P 4 P5 2
-2
5
6.5 0.5
P3 P2
^
0
5
7
0.5பைடு நூலகம்
^
(Ymax, x,Δ x, next)
AET指针 扫描线4 AET指针 6
P4 P5 2 0 5
P 3 P2 7.5 0.5 P 2 P1 ^
P4 P5
扫描线5
AET指针
6
2
0
7
8
-1
^
P5 P1
边界表示的4连通区域的递归填充算法:
void BoundaryFill4(int x,int y,int boundarycolor,int newcolor) { int color; if(color!=newcolor && color!=boundarycolor) { SetPixel(x,y,newcolor); BoundaryFill4 (x,y+1, boundarycolor,newcolor); BoundaryFill4 (x,y-1, boundarycolor,newcolor); BoundaryFill4 (x-1,y, boundarycolor,newcolor); BoundaryFill4 (x+1,y, boundarycolor,newcolor); } }
{
把新边表NET[i]中的边结点用插入排序法插入AET表，使之按x坐标递增顺序排列； 遍历AET表，把配对交点区间上的像素(x, y)，用drawpixel (x, y, color)改写像素颜色 值； 遍历AET表，把y max= i的结点从AET表中删除，并把y max > i结点的x值递增x；
计算机图形学--区域填充算法的实现

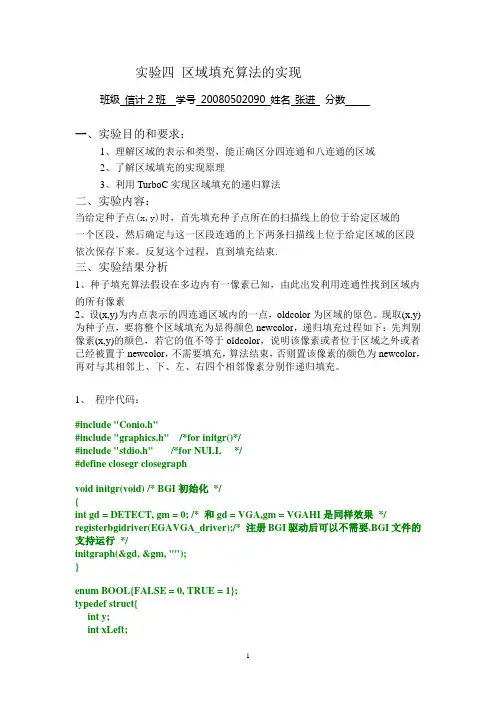

实验四区域填充算法的实现班级信计2班学号 20080502090 姓名张进分数一、实验目的和要求：1、理解区域的表示和类型，能正确区分四连通和八连通的区域2、了解区域填充的实现原理3、利用TurboC实现区域填充的递归算法二、实验内容：当给定种子点(x,y)时，首先填充种子点所在的扫描线上的位于给定区域的一个区段，然后确定与这一区段连通的上下两条扫描线上位于给定区域的区段依次保存下来。
