玖龍湖社区发展项目荔枝园北区（E区）弱电工程可视对讲系统户内可视对讲分机使用说明书C101系列彩色报警分机说明书型号与名称技术规格1.工作电压：DC18V~30V2.电流：静态时，≤15mA (30V)。
工作时，≤140mA (30V)功能介绍C101系列分机可与D2009系列主机联接成单元总线系统。
通过管理中心又可将单元总线系统联网成小区总线系统，从而实现住户分机、单元门主机以及管理中心之间的通话、监看等安防管理功能。
C101系列分机高贵出众的外形和齐备的功能可以使它为您提供一流的安防服务，是现代家居的理想选择。
最新的C101 D2009系列分机，在造型上别致新颖，充满现代感。
在功能上则集成了系统各种不同的功能。
用户可根据自己的需要进行选择。
外观及端子说明（C101系列）外观及端子说明（C102系列）安装方式功能说明1.设置和操作1.1.设置和操作防打扰设置：待机时调振铃音量旋钮，当通话指示灯亮红灯时，是防打扰模式，有呼入时分机不响铃声；待机时调振铃音量旋钮，当通话指示灯亮蓝灯时，为正常模式，有呼入时分机响铃声。
注释：待机指分机没有处于对讲状态。
1.2.参数设置1.2.1设置主菜单进入：待机时输入密码，然后按＃键；如果密码错误，有短声；如果密码正确，有1长声，进入设置主菜单状态。
出厂默认密码是2000。
1.2.2设置状态退出：在设置子菜单状态下，按键返回设置主菜单状态。
在设置主菜单状态下，按键退出主菜单设置状态，返回待机状态。
在任何设置状态下，如秒后无任何数字键（0－9数字键和*，＃，一键布防键）按键按下，短声后自动退出设置状态，返回待机状态。
1.2.3更改密码设置：进入设置主菜单后，输入99#，有1长声，进入更改密码设置子菜单设置，输入新的4位密码，按＃键，然后第二次输入新的4位密码，再按＃，如两次密码相同，有1长声，表示密码修改成功；如不同，有3短声，表示密码修改失败。
设置中按返回设置主菜单。
海康威视_可视对讲E7平台室内机_配置指南说明书
可视对讲室内机配置指南法律声明版权所有©杭州海康威视数字技术股份有限公司2020。
保留一切权利。
本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其关联公司（以下简称“海康威视”）。
未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。
除非另有约定，海康威视不对本手册提供任何明示或默示的声明或保证。
关于本产品本手册描述的产品仅供中国大陆地区销售和使用。
本产品只能在购买地所在国家或地区享受售后服务及维保方案。
关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。
因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录海康威视官网查阅（http:// ）。
海康威视建议您在专业人员的指导下使用本手册。
商标声明●为海康威视的注册商标。
●本手册涉及的其他商标由其所有人各自拥有。
责任声明●在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。
海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用海康威视产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。
●您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但海康威视将及时为您提供产品相关技术支持。
●使用本产品时，请您严格遵循适用的法律法规，避免侵犯第三方权利，包括但不限于公开权、知识产权、数据权利或其他隐私权。
您亦不得将本产品用于大规模杀伤性武器、生化武器、核爆炸或任何不安全的核能利用或侵犯人权的用途。
●如本手册内容与适用的法律相冲突，则以法律规定为准。
数据安全声明●您在使用产品的过程中，将收集、存储与使用个人数据。
可视对讲系统介绍
可视对讲系统介绍一、主要功能：1.视频通话：可视对讲系统通过视频通话的方式，实现了居民与访客之间的实时互动。
访客按下门铃后，居民可以通过室内分机进行视频通话，通过视频监控访问居民的身份，并决定是否开启门禁。
2.语音对讲：可视对讲系统不仅可以进行视频通话，还可以进行语音对讲。
居民可以使用系统内的分机进行与门禁管理人员的语音对话，快速解决问题或申请进出场。
3.门禁管理：可视对讲系统可以管理整个小区的门禁系统，包括出入口闸机、车辆通行等。
通过系统内的分机，居民可以远程开启或关闭门禁，确保小区的安全管理。
4.安防监控：可视对讲系统内置了安防监控功能，可以连接多个摄像头，并实时监控小区内的各个角落。
这样，不仅可以实时查看小区内的情况，还可以在发生紧急情况时提供证据。
二、系统组成：1.门口单元：门口单元是可视对讲系统的重要组成部分，通常安装在小区或建筑物的大门口。
门口单元包含一个摄像头、一个门铃按钮和一个对讲麦克风，访客可以按下门铃与居民进行视频通话。
2.室内分机：室内分机是可视对讲系统中与访客进行视频通话和语音对讲的设备，通常安装在居民的住宅内。
室内分机可以显示来访者的视频，并通过内置麦克风和扬声器实现语音对话。
它还可以连接门禁系统，实现远程开启或关闭门禁的功能。
3.管理中心：管理中心是可视对讲系统的控制中心，通常由物业管理人员进行管理。
管理中心可以监控所有小区内的门口单元和室内分机，同时也可以连接多个摄像头进行安全监控。
管理中心还可以进行系统的配置、管理和控制。
三、优势和应用：1.提高安全性：可视对讲系统能够实时监控和记录访客的身份和进出情况，提高了小区的安全性。
通过视频通话，居民可以远程查看来访者的身份，避免了与陌生人面对面接触的风险。
同时，管理中心可以通过监控系统，迅速响应紧急情况，并提供证据。
2.便捷性和高效性：可视对讲系统通过视频通话和语音对讲，使得访客与居民之间的沟通更加直接和高效。
居民可以通过室内分机远程开启或关闭门禁，无需亲自前往门口。
正林楼宇可视对讲系统功能和技术参数介绍常见故障处理办法
单元门口性能介绍
功能： 1、豪华面板，外形美观大气，数码键盘，适用于高低层及联网型各种楼宇； 2、内置高清晰度摄像头，采用补光技术以及红外辅助，昼夜均能摄取清晰图像 3、微电脑（CPU）控制，功能先进系统稳定，直接在主机上键盘设置分机房号，采 用专用芯片楼层平台端口房号，更换室内机无需重新编码房号，简单方便； 4、具有公共开锁密码开锁，断电后密码仍然保持； 5、具有小区联网功能，室内分机，管理机之间相互呼叫通话； 6、可以接受室内分机，管理机的监控，主机、分机、围墙机、管理机，任意两方 都可实现通话具有非接触式智能感应卡开锁功能（可选ID、IC或指纹）； 7、多通道门口控制功能（可选1至6个门口）； 8、按键使用半导体导电硅胶，使用寿命长，不易氧化。
参数： 4.3寸/7寸/10寸彩色TFT液晶显示 分辨率：480*272/480*800 工作电压：DC18V 设备功耗：待机0W,最大7W 材料：铝合金/ABS 颜色：白色 黑色 金色 接线方式：RJ45网口 安装方式：壁挂式 机械按键、触摸按键操作
室内机图片
室内机图片
楼层保护器
功能： 1、用于楼层分支，无需编码，智能控制 2、电源短路保护，视频放大，数据隔离，点对点工作 3、可接任意房号的4台室内分机（也可选用6口分配器） 4、具有解码功能，可存储手动编码房号。
参数： 工作电压：DC18V/3A 电流：静态〈25MA；动态〈650M 清晰度：680线 通话时限：约90秒 音频输出不失真率主呼通道〉5MW；答应通道〉100MW
单元门口机图片
分机性能介绍
功能： 1、彩色可视免提通话，可接收门口机或管理中心的呼叫，可与门口主机、围 墙机、管理机对讲 2、业主确认访客后，按分机开锁键可开启大门电控门锁，具有可视对讲、开 锁、联网、监视门口机等功能 3、图像清晰，色彩逼真，音量可通过音量调节电位器，调节话机的通话音量 大小 4、可开启屏幕主动监视门口机图像 5、工程安装维护简单，调试方便，采用网口
无线可视对讲门铃 中文说明书
(图 1) w (2) 选择断电开锁或通电开锁接上开锁线和开锁电源, 用户必须根据电锁的功率选
w 配开锁电源, 根据所配的电锁参数设定开锁时间, 开锁电源线从外壳的下面穿 http://w 出,可以下拉或者穿墙。(图 2)
(图 2)
(3) 将门口机卡至挂壳, 打上底部螺丝, DC 电源线插上门口机电源适配器, 红灯亮 表示接通电源。
tec 内存可达 500 张; x (9) 可调节室内机显示亮度和通话音量大小; on (10) 室内机 MiniUSB 充电接口, 可更换可充电锂电池; .k (11) 一台室内机最多可监控 4 台门口机; 一台门口机最多可呼叫 4 台室内机; ww 3. 标准套装配件
://w (1) 门口机 尺寸: 126×93×42mm ttp (2) 室内机 尺寸: 141×87×20mm h (3) 门口机电源适配器; 输入: 100-240V 50/60Hz
m6. 门口机安装…………………………………………………4 .co7. 操作说明……………………………………………………6 h 8. 工作环境……………………………………………………9 tec 9. 注意事项……………………………………………………9 http://www.konx 10. 故障诊断……………………………………………………10
(4) 室内机充电
(3) 多个室外机对一个室内机系统（最多支持 4 个室外机）
室内机第一次充电时间应保持在 5 小时以上, 以后每次充电时间为 3 小时, 可保
注意：这种系统对码操作比前面两个系统要复杂些，多个室外机和室内机开机后，尽
持待机时间为 100 小时以上, LED 2 红灯亮为充电状态, 绿灯亮为充满电状态,当电池
可视对讲功能及参数
总则1．在凡有“★”标识的内容条款被视为重要的响应要求、技术指标要求和性能要求。
投标人必须对此作出回答并完全满足这些要求不可以出现任何负偏离，如果出现负偏离则将被视为无效投标。
2．★采用的可视对讲产品的厂家是安防行业标准、国家标准、国际标准起草单位；核可视对讲产品具有省级或以上公安部门颁发的具有有效期内的安全技术防范产品生产登记批准书联网可视对讲系统简介该系统由主要由联网可视对讲部分（管理主机系列、单元门口主机系列、家庭智能终端系列、中间传输产品等）和物业智能化部分（软件）组成。
本系统联网设备用一条五类双绞线解决全部的通讯信号, 系统联网质量好, 音视频还原度高，声音保密性强，抗干扰强，传输距离远。
系统单元部分采用总线传输方式，楼层主干线采用阻水型双绞网络线，入户采用双绞网络线；总体架构，一根网线，贯穿所有，联网布线简洁。
一、系统功能●呼叫：单元数码主机可呼叫室内分机；●对讲：单元数码主机可与室内分机相互对讲；●★开锁：室内分机可开启单元数码主机所控制的电控锁；用户密码开锁；感应卡开锁。
●可视：室内分机可显示可视单元数码主机的图像；●门禁联网：数码主机具有联网控制功能。
●★网络组网：系统联网采用485协议通信，对讲数据联网与门禁数据联网独立联接，互不干扰，传输距离远，图像、语音失真小。
●★单元系统组网采用调制、解调结构，不同类型的分机可以经过楼层设备互联组网。
使单元系统组合灵活，便于扩充和拓展，能满足用户的各种要求。
●系统配置设备少，配置方便灵活。
●系统容量大，采用8位编码技术，4位栋号，4位房号，能适应各大型小区的编码。
●对讲声音清晰、干扰小：音频、视频采用点对点传输，传输距离远，干扰小。
●安保防盗：主机全部具有防拆报警功能。
可根据菜单操作设置，安全方便。
●全金属操作部件：一体化的冲压铝合金外壳既美观大方又坚固耐用，按●键具有防水防腐功能。
背光的数字键盘、理性的设计使操作更方便。
●★密码功能：系统具有密码开锁和密码管理功能，开锁密码为一组1-6位数密码，共120组开锁密码。
罗格朗可视对讲门机说明书
罗格朗可视对讲门机说明书一、产品概述罗格朗可视对讲门机是一种集视频监控、语音对讲和门禁控制为一体的家庭安防产品。
用户通过室内的宽屏液晶显示器和室外的摄像头进行视频监控和双向语音对讲，同时可以通过手机APP实现对门禁的远程控制。
罗格朗可视对讲门机适用于住宅小区、别墅、办公楼等多种场景。
二、产品特点1.智能语音对讲：内置麦克风和扬声器，实现双向语音对讲，用户可以与访客进行沟通，方便快捷。
2.远程监控：内置高清摄像头，支持宽广的视角，用户可以远程监控并即时了解门口情况。
3.门禁控制：支持手机APP远程控制门禁，用户可以随时随地对门禁进行操作，并且可以查看开门记录。
4.夜间可视：支持红外夜视功能，即使在夜间或者光线较暗的地方，用户也可以清晰地看到访客的面貌。
5.防水设计：室外设备采用防水设计，适应各种恶劣天气条件的使用。
三、产品安装1.准备工作：确认安装位置，确保摄像头和室内显示器之间的距离不超过100米，室外设备需要接通电源。
2.安装室外设备：将室外设备固定在门边墙壁上，确保摄像头能够清晰看到门前的情况，接通电源。
3.安装室内显示器：将室内显示器安装在室内方便的位置上，插入电源并接通室外设备。
四、产品使用1.开门：当有访客按门铃时，室内显示器会自动弹出画面，用户可以通过室内显示器或手机APP对访客进行语音对讲，并可选择是否开启门禁。
2.监控：通过室内显示器或手机APP，用户可以实时查看门外的情况，了解访客身份。
3.远程控制：用户可以通过手机APP随时随地远程开门，也可以查看开门记录。
支持多种开门方式，如密码、刷卡、指纹等。
4.录像存储：室内显示器支持录像功能，用户可以通过手机APP查看录像和存储录像文件。
5.室内显示器设置：用户可以根据自己的需要调整室内显示器的亮度、对比度、音量等参数。
五、产品注意事项1.室外设备应避免阳光直射及雨淋，以免影响使用寿命。
2.设备上的摄像头应保持清洁，定期擦拭镜头以确保画面清晰。
可视对讲系统技术要求
可视对讲产品技术要求可视对讲产品品牌要求：（1）、国际知名品牌；（2）、生产厂家在重庆设有技术服务和售后服务部门；技术参数要求如下：一．门口主机（嵌入式）1．金属外观、美观大方、坚固耐用。
2．采用数字式门口机，可选配非接触式感应刷卡开锁、密码开锁。
3．摄像头为广角彩色摄像头，采光灵敏度要高且分辩率应与户内分机显示屏相匹配，摄像头带红外补光功能，夜间使用图象清晰。
4．摄像头应采用CCD摄像头，分辩率420线以上，最低照度0.1LUX，信噪比›46db。
访客影像传送到住户。
5．可以呼叫住户、管理员，并实现双向对讲。
6．具备联网功能，且无需增设联网适配器。
7．系统应具有火警情况下自动开启单元电控锁功能。
二．户内可视对讲主机A、系统概述1、系统通讯网络：数字总线型；2、屏幕显示规格：7寸A类TFT真彩液晶面板，PAL制式，显示满足25帧/秒，像素不少于704×480，室内机为嵌入式安装；3、功能：可视对讲、户内安防、信息发布、访客图像存储（可选）、厨房电视电话、浴室电话（可选）。
B、功能及技术要求1、楼宇可视对讲及门禁•系统控制架构需采用集散控制管理模式，当管理主机/服务器出现死机、通讯设备线路故障从而导致系统通讯中断时，所有的户内机与大门口机的工作不应受影响，当控制器一级的设备出现问题导致通讯中断时，单台控制器下管理的户内机和大门口机工作不应受影响；•中心管理软件可自动诊断系统通讯状况，实时显示所有事件状况（包括大门门禁的进出、紧急报警、入侵报警、火灾报警、燃气泄漏报警、系统设备运行状态、系统操作），管理中心对系统每一处情况可实时掌握；•在业主布防状态下，当有访客时，大门口机支持将访问信息转接至物业管理机上；•户内机与大门口机及管理机之间可双向通话，住户能看到大门口机摄像头的画面, 上述通讯及图像显示，只要对象不同，则不影响其余户内机与其它门口机、管理机的相互联络；大门口机应具有红外补偿、背光补偿功能，图像和录像应能清晰辨别人的面孔；•住户通过户内机能与本小区内任一住户双向语音通讯，实现户户通功能•在设定外出状态下，当户内机没有应答时, 系统能自动存储访客的图像，供住户事后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

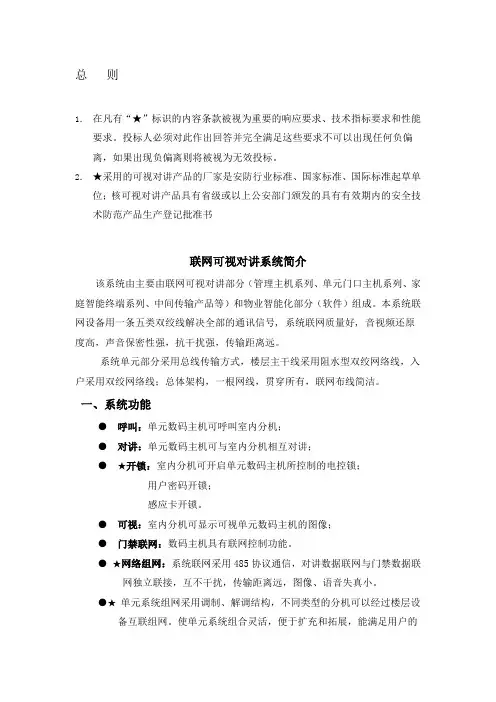

总则
