潜水排污泵型号及性能说明

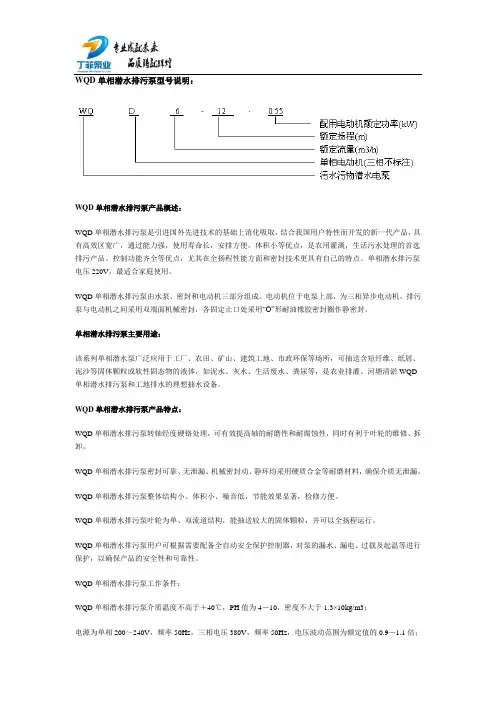

WQD单相潜水排污泵
WQD单相潜水排污泵型号说明：WQD单相潜水排污泵产品概述：WQD单相潜水排污泵是引进国外先进技术的基础上消化吸取，结合我国用户特性而开发的新一代产品，具有高效区宽广，通过能力强，使用寿命长，安排方便，体积小等优点，是农用灌溉，生活污水处理的首选排污产品。
控制功能齐全等优点，尤其在全扬程性能方面和密封技术更具有自己的特点。
单相潜水排污泵电压220V，最适合家庭使用。
WQD单相潜水排污泵由水泵、密封和电动机三部分组成。
电动机位于电泵上部，为三相异步电动机，排污泵与电动机之间采用双端面机械密封，各固定止口处采用“O”形耐油橡胶密封圈作静密封。
单相潜水排污泵主要用途：该系列单相潜水泵广泛应用于工厂、农田、矿山、建筑工地、市政环保等场所，可抽送含短纤维、纸屑、泥沙等固体颗粒或软性固态物的液体，如泥水、灰水、生活废水、粪尿等，是农业排灌、河塘清淤WQD 单相潜水排污泵和工地排水的理想抽水设备。
WQD单相潜水排污泵产品特点：WQD单相潜水排污泵转轴经度硬铬处理，可有效提高轴的耐磨性和耐腐蚀性，同时有利于叶轮的维修、拆卸。
WQD单相潜水排污泵密封可靠、无泄漏、机械密封动、静环均采用硬质合金等耐磨材料，确保介质无泄漏。
WQD单相潜水排污泵整体结构小、体积小、噪音低，节能效果显著，检修方便。
WQD单相潜水排污泵叶轮为单、双流道结构，能抽送较大的固体颗粒，并可以全扬程运行。
WQD单相潜水排污泵用户可根据需要配备全自动安全保护控制器，对泵的漏水、漏电、过载及起温等进行保护，以确保产品的安全性和可靠性。
WQD单相潜水排污泵工作条件：WQD单相潜水排污泵介质温度不高于＋40℃，PH值为4－10，密度不大于1.3×10kg/m3；电源为单相200～240V，频率50Hz，三相电压380V，频率50Hz，电压波动范围为额定值的0.9－1.1倍；单相排污泵潜水深度不超过5M；WQD单相潜水排污泵5.5KW及以上电泵应配相应的电动机保护起动器。
大地牌QW潜水排污泵说明书
一、大地牌QW型潜水排污泵的产品概述：大地牌QW型潜水排污泵作为专业解决污水污物输送的设备，具有针对性强的特点，对于各种环境下的污水污物均能可靠高效输送，具有以下特点：●电机功率储备大、效率高，具有较强的过载能力；●采用大通道叶轮，排污性能好；●电机内设置有多种保护监控系统，能可靠保护电机；●采用自动耦合安装，维护十分方便；●配合专用控制系统，能适合于复杂环境下的全天候无人值守工作；●运行噪声低，震动小。
大地牌QW型潜水排污泵的使用条件●电泵出水口流量不得大于额定值（在规定的扬程范围内使用）；●潜水深度不超过10米，超过10米时请在订货时声明；●水温不超过+60℃；●PH值在4～9之间。
大地牌QW型潜水排污泵的型号意义二、大地牌QW型潜水排污泵的主要技术参数：三、大地牌QW型潜水排污泵的安装尺寸：欲知大地牌QW型潜水排污泵的安装尺寸详情请拨打咨询电话：158****6770，或者咨询24小时在线QQ：851531379。
四、大地牌QW型潜水排污泵的常见故障及其排除方法：大地牌QW型潜水排污泵在各领域使用最为广泛的输送设备。
排水泵站能否正常运行关系到城市居民的学习、工作和生活。
正确地对潜水泵站的排水设施进行管理和养护是保证潜水泵正常运行的关键。
水泵安装后进行试运转和在正常运行过程中经常出现各种各样的问题。
结合多年经验，对潜水泵常见的故障进行分析，并提出预防措施和排除方法。
（一）大地牌QW型潜水排污泵在运行过程中常出现流量不足或不出水的原因及处理方法：(1)水泵安装高度过高，使得叶轮浸没深度不够，导致水泵出水量下降；控制水泵安装标高的允许偏差，不可随意扩大。
(2)水泵转向相反；水泵试运转前先空转电动机，核对转向使之与水泵一致。
使用过程中出现上述情况应检查电源相序是否改变。
(3)出水阀门不能打开；检查阀门，并经常对阀门进行维护。
(4)出水管路不畅通或叶轮被堵塞；清理管路及叶轮的堵塞物，经常打捞蓄水池内杂物。
AS带切割潜水排污泵品牌型号及参数说明
■AS带自动切割潜水排污泵■上海沈泉泵阀制造有限公司☆ 概述AS型系列潜水排污泵采用德国ABS公司先进的技术，特别适用于输送含有坚硬固体、纤维物的液体，以及特别脏、粘和滑的液体。
所有A S泵均装有经调整好的撕裂机构能将污水中长纤维、袋、带、草、布条等撕裂后排出。
因此，在污水中工作不会堵塞运行极其可靠。
☆ 产品特点1．采用先进技术，排污能力强，无堵塞，能有效地通过直径φ30～φ80毫米的固体颗粒。
2．撕裂机构能够把纤维状物质撕裂，切断，然后顺利排放，无需在泵上加滤网。
3．设计合理，配套电机功率小，节能效果显著。
4．采用最新材料的机械密封，可以使泵安全连续运行在8000小时以上。
5．结构紧凑，移动方便，安装简单，可减少工程造价，无需建造泵房。
6．能够在全扬程范围内使用，而保证电机不会过载。
7．浮球开关可以根据所需的水位变化，自动控制泵的启动与停止，不需专人看管。
8．双导轨自动安装系统，它给安装，维修带来了极大的方便，人可不必为此而进出污水坑。
9．配备全自动保护控制箱对产品的漏电、漏水以及过载等进行了有效保护，提高了产品的安全性与可靠性。
☆ 使用范围1．工厂、商业严重污染废水的排放。
2．城市污水处理厂排水系统。
3．住宅区的污水排水站。
4．人防系统排水站。
5．医院、宾馆的污水排放。
6．市政工程、建筑工地。
7．勘探、矿山配套附机。
8．农村沼气池、农田灌溉。
☆ 型号意义☆ 工作条件1.最高介质温度：AS：连续使用时约40℃，间歇使用(最长不超过5分钟)为80℃。
2.A S系列泵主要零件材料为铸铁，所以不能应用于抽吸高度腐蚀性液体。
☆ 技术规格型号 流量(m3／h)扬程(m) 功率(kw)转速(r／min)额定电压(V)额定电流(A)自耦装置型号配用胶管内径(mm)重量(kg)AS10-2W／CB 15 4 1.1 2850 220 5.65 80GAK76 30 AS10-2CB 15 4.5 1.1 2850 380 2.9 80GAK76 30 AS16-2CB 29 7.6 1.5 2850 380 3.5 80GAK76 33 AS30-2CB 42 11 3 2850 380 6.4 80GAK76 40 AS55-2CB 45 13 5.5 2900 380 11.1 100GAK127 165 AS55-4CB 100 7.5 5.5 1450 380 11.6 150GAK152 180 AS75-2CB 60 18 7.5 2900 380 15.O 100GAK127 185 AS75-4CB 145 10 7.5 1450 380 15.4 150GAK152 200☆ 性能曲线☆ 外形尺寸型号 D F G H J K L M NAS10-2W/CB 76 280220 110 130 70100210373AS10-2CB 76 280220 110 130 70100210373AS16-2CB 76 280220 110 130 701OO21O373AS30-2CB 76 335220 110 155 70100260398AS55-2CB 127 630350 175 240 160310430688AS75-2CB 127 630350 175 240 160310430688AS55-4CB 152 655400 205 248 190335430740AS75-4CB 152 655400 205 248 190335430740☆ 电气控制系统与潜水排污泵配套使用的电气控制箱，在控制箱内采用了集成电路，增加了控制、保护功能，对于排污泵在外壳漏电、油腔内漏水状态下，进行闭锁。
潜污泵型号及参数
潜污泵型号及参数
潜污泵是一种用于排放污水、污泥的重要设备，广泛应用于城市污水处理、工业污水处理等领域。
本文将介绍几种常见的潜污泵型号及其参数，供读者参考选择合适的产品。
1. 型号一：XJ 潜污泵
•功率：2.2 kW
•流量：10 m³/h
•扬程：15 m
•口径：50 mm
•转速：2900 rpm
•进口直径：150 mm
•排出直径：80 mm
XJ 潜污泵适用于小型污水处理厂、住宅小区污水处理等场所，具有结构紧凑、性能稳定等特点。
2. 型号二：WQ 潜污泵
•功率：7.5 kW
•流量：20 m³/h
•扬程：25 m
•口径：80 mm
•转速：1450 rpm
•进口直径：200 mm
•排出直径：100 mm
WQ 潜污泵适用于工业污水处理、排灌站、市政工程等领域，具有耐腐蚀、抗堵塞等特点。
3. 型号三：YW 潜污泵
•功率：11 kW
•流量：30 m³/h
•扬程：30 m
•口径：100 mm
•转速：1450 rpm
•进口直径：250 mm
•排出直径：150 mm
YW 潜污泵适用于污水处理厂、污水处理设备、环保工程等领域，具有耐磨损、高效率等特点。
通过以上介绍，读者可以根据实际需求选择适合的潜污泵型号，确保设备运行
效果和效率。
污水潜水泵型号及参数大全
污水潜水泵型号及参数大全1. 引言污水潜水泵是一种专门用于排放和输送污水的设备，主要用于城市排水、污水处理厂、工业废水处理及农田灌溉等领域。
本文将介绍几种常见的污水潜水泵型号及其基本参数。
2. 型号一：XWQ污水潜水泵XWQ污水潜水泵是一种单级单吸轴向切割泵。
其主要特点如下：•扬程范围：2-50m•流量范围：8-550m³/h•功率范围：0.75-200kW•进口直径：50-350mm该型号的污水潜水泵适用于工业、市政污水处理及排水工程中，能有效切割纤维、塑料等颗粒物质，具有良好的排污性能。
3. 型号二：WQ宽通道污水潜水泵WQ宽通道污水潜水泵是一种多级、非堵塞式的污水潜水泵。
其主要特点如下：•扬程范围：5-40m•流量范围：5-2000m³/h•功率范围：0.75-350kW•进口直径：65-350mm宽通道设计使得该型号污水潜水泵能够有效排放含有大颗粒物的污水，适用于工业废水处理、市政污水、污水站等场合。
4. 型号三：AS潜水排污泵AS潜水排污泵是一种双吸、轴向分离式结构的污水潜水泵。
其主要特点如下：•扬程范围：5-125m•流量范围：7-1340m³/h•功率范围：1.5-400kW•进口直径：50-800mmAS潜水排污泵具有结构紧凑、噪音低、性能可靠等特点，适用于污水处理厂、化工厂及矿山工程等场合。
5. 型号四：QW液下混合流污水潜水泵QW液下混合流污水潜水泵是一种能同时输送清水和污水的潜水泵。
其主要特点如下：•扬程范围：3-30m•流量范围：10-460m³/h•功率范围：2.2-300kW•进口直径：65-600mm该型号污水潜水泵适用于排水系统、污水处理厂及污水站，具有高效能、稳定性好的优点。
6. 型号五：YW液下排污泵YW液下排污泵是一种立式、轴向流式的污水潜水泵。
其主要特点如下：•扬程范围：5-50m•流量范围：12-3500m³/h•功率范围：2.2-400kW•进口直径：150-1200mm该型号污水潜水泵适用于市政、工业污水处理站，可有效排放含有固体颗粒物的污水。
潜水排污泵型号及性能说明
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
一、AS/AV潜水式排污泵适用范围：上海品牌厂家沈泉泵阀生产制造的AS/AV潜水式排污泵适用于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒、纤维的污水污物。
二、AS/AV型潜水式排污泵型号意义三、AS/AV潜水式排污泵产品简介：AS、AV型潜水式排污泵具有带撕裂的结构，能将污水中长纤维、袋、带、草、布条等物质撕裂、切断，然后顺利排放，特别适合于输送含有坚硬固体、纤维物的液体以及特别脏、粘、滑的液体。
所有AS排污泵均装有经调整好的撕裂机构，能将污水中的长纤维、袋、草、布条等撕裂后排出。
因此在污水中工作不会堵塞，运行G其可靠。
四、AS/AV潜水式排污泵产品特点：1、排污能力强、无堵塞，能有效通过直径φ30～φ80毫米的固体颗粒。
2、撕裂机构能够把纤维状物质撕裂，切断，然后顺利排放，无需在泵上加滤网。
3、设计合理，配套电机功率小，节能效果显著。
4、采用Z新材料的机械密封，可以使泵安全连续运行8000小时以上。
5、结构紧凑，移动方便，安装简单，无需建造泵房，减少工程造价。
6、双导轨自动安装系统，安装维修方便，人可不必为此而进出污水坑。
7、浮球开关可根据所需的水位变化，自动控制泵的停启，无需专人看管。
8、可配备全自动保护控制箱对产品的漏电、漏水及过载等进行有效保护，提高产品的安全可靠性。
五、AS、AV型潜水排污泵技术参数：流量：15-145m3/h;扬程：4-25m;功率：0.8-7.5kw;转速：1450-2900r/min; 口径：76-152mm;温度范围：≤40℃。
自动搅匀潜水排污泵型号及参数
自动搅匀潜水排污泵型号及参数自动搅拌潜水排污泵是一种具有自动搅拌功能的潜水泵，主要用于排放或搅拌污水、污泥、废水等液体。
它可以有效地混合悬浮物和沉淀物，提高处理效率和排放质量，在工业、农业、市政等领域得到广泛应用。
下面将为您介绍几款常见的自动搅拌潜水排污泵的型号及参数。
1.型号AQS-A150-流量：150m³/h-扬程：20m-功率：11kW-电压：380V- 转速：1450rpm- 进口直径：150mm- 出口直径：150mm-材质：铸铁-搅拌功率：2.2kW- 搅拌转速：1450rpm2.型号AQS-B200-流量：200m³/h-扬程：25m-功率：15kW-电压：380V- 转速：1450rpm- 进口直径：200mm - 出口直径：200mm -材质：不锈钢-搅拌功率：3kW- 搅拌转速：1450rpm 3.型号AQS-C300-流量：300m³/h-扬程：30m-功率：22kW-电压：380V- 转速：1450rpm- 进口直径：250mm - 出口直径：250mm -材质：铸铁-搅拌功率：4kW- 搅拌转速：1450rpm4.型号AQS-D400-流量：400m³/h-扬程：35m-功率：30kW-电压：380V- 转速：1450rpm- 进口直径：300mm- 出口直径：300mm-材质：不锈钢-搅拌功率：5.5kW- 搅拌转速：1450rpm这些型号的自动搅拌潜水排污泵具有流量大、扬程高、功率大的特点，适用于处理大量污水和废水的场合。
采用搅拌装置可以有效地将悬浮物和沉淀物搅拌混合，提高污水的均匀性和降解效果。
潜水设计可以降低对环境的影响，避免污水外溢和异味产生。
同时，这些自动搅拌潜水排污泵还具有自动控制功能，可以通过控制面板实现启动、停止、调速等操作，使其更加方便易用。
在运行过程中，还可以实时监测流量、扬程、转速等参数，以便及时调整运行状态。
QW型污水泵型号参数说明
QW型污水泵QW型污水泵概述：QW系列潜水排污泵是消化、吸收国外同类产品先进技术的基础上研制成功的，具有高效、防缠绕、无堵塞、自动耦合、高可靠性和自动控制等优点，在排送固体颗粒及长纤维垃圾方面，具有独特功能。
该系列泵排出水口径为50∽600mm，流量10~7000m3/h,扬程为5∽60m,功率为1.5~315KW,通过固体颗粒直径为20~145mmQW型污水泵参数范围：流量Q 15~3800m3/s扬程H 5~45mQW型污水泵使用说明：1、电机额定电压380V，频率50HZ三相交流电源。
2、输送介质温度不超过40oC。
3、输送液体介质PH值为4-10。
4、输送介质中固相物容积比在2%以下。
5、输送介质密度小于1.2×103Kg/m3QW型污水泵结构型式：QW系列潜水排污泵结构紧凑，并设置了各种状态显示，保护装置，使得泵运行安全、可靠。
1、独特的电缆密封设计，排除了电缆漏水的隐患。
2、定子采用F级绝缘，装有热保护元件。
3、18.5KW以上泵采用外循环水自动冷却，保证电泵在最低水位状态下安全运行。
4、电机腔下底部装有浮子开关，对电机侧机械密封实施监护。
5、在泵与电机的油室上端装有油水探头，对水泵侧机械密封实施监护，一旦漏水，控制系统将报警保护。
6、波纹管式双端面机械密封，密封材料为碳化钨、碳化硅及硬质合金，防止水进入电机，保证电机安全可靠运转。
7、副叶轮用于平衡机械密封外部压力，防止水进入油室，从而延长电泵的使用寿命。
8、叶轮设计独特，大流道能够通过长纤维及污物，抗堵塞、防缠绕、过流能力强。
9、叶轮与蜗壳下端之间装有可更换的耐磨套，保持泵以最佳效率运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
潜水排污泵型号及性能说明
一、潜水排污泵产品介绍：
潜水排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。
在排送固体颗粒和长纤维垃圾方面，具有独特效果。
该系列排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。
叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
二、潜水排污泵适用范围：
无堵塞潜水排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。
三、潜水排污泵使用条件：
1、排污泵系列产品在额定电压为380V，电源频率为50Hz时适用
2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;
3、海拔高度不超过1000米;
4、输送介质年粘度不超1000CP;
5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m;
6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;
四、潜水排污泵产品特点：
1.采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2.机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
3.整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
4.该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。
5.可根据用户需要配备全自动控制柜，对泵的漏水、漏电过载及超温等进行自动保护，提高了产品的安全性与可靠性
6.浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。
可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。
7.能够在全扬程内使用，而保证电机不会过载。
8.有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。
五、潜水排污泵产品结构图：
六、潜水排污泵型号定义：。
