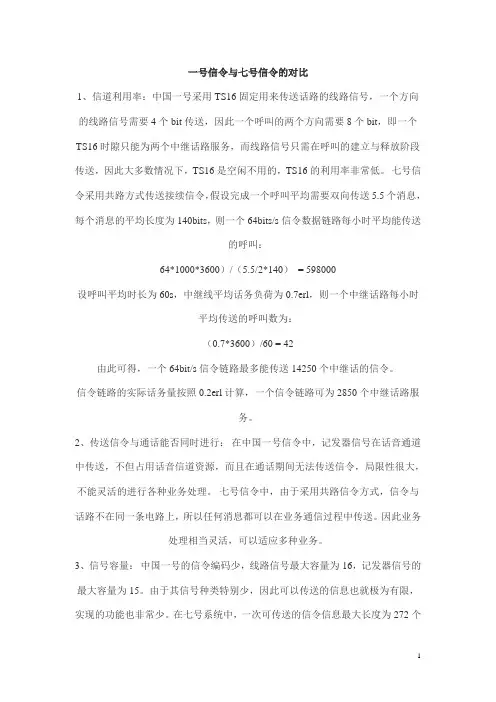

一号信令与七号信令的对比1、信道利用率：中国一号采用TS16固定用来传送话路的线路信号，一个方向的线路信号需要4个bit传送，因此一个呼叫的两个方向需要8个bit，即一个TS16时隙只能为两个中继话路服务，而线路信号只需在呼叫的建立与释放阶段传送，因此大多数情况下，TS16是空闲不用的，TS16的利用率非常低。
七号信令采用共路方式传送接续信令，假设完成一个呼叫平均需要双向传送5.5个消息，每个消息的平均长度为140bits，则一个64bits/s信令数据链路每小时平均能传送的呼叫：64*1000*3600）/（5.5/2*140）= 598000设呼叫平均时长为60s，中继线平均话务负荷为0.7erl，则一个中继话路每小时平均传送的呼叫数为：（0.7*3600）/60 = 42由此可得，一个64bit/s信令链路最多能传送14250个中继话的信令。
信令链路的实际话务量按照0.2erl计算，一个信令链路可为2850个中继话路服务。
2、传送信令与通话能否同时进行：在中国一号信令中，记发器信号在话音通道中传送，不但占用话音信道资源，而且在通话期间无法传送信令，局限性很大，不能灵活的进行各种业务处理。
七号信令中，由于采用共路信令方式，信令与话路不在同一条电路上，所以任何消息都可以在业务通信过程中传送。
因此业务处理相当灵活，可以适应多种业务。
3、信号容量：中国一号的信令编码少，线路信号最大容量为16，记发器信号的最大容量为15。
由于其信号种类特别少，因此可以传送的信息也就极为有限，实现的功能也非常少。
在七号系统中，一次可传送的信令信息最大长度为272个字节。
采用消息包形式传递信令，编码方式十分灵活。
所以信令扩充起来也非常方便，可以很轻松的支持各种新业务。
4、信令传送速率：中国一号信令在数字话音通道中传送的记发器信号实际上是多频模拟信号的抽样值，交换机收码器必须接收一定数量的抽样值才能识别一个多频信号。
以典型的抽样值96计算，识别一个多频信号需要的时间为：125μs * 96 = 12 ms在多频互控方式中，发送一位数字要4个节拍；因此至少需时12*4=48ms，即发码速度约为20个数字/秒。
现代交换原理知识点总
现代交换原理知识点总结3个大题50分，选择题20分，填空题20分，判断题10分。
具体的内容还是根据老师上课讲的知识点，对着书本复习，这里只是总结了第1,2,3,5,7章的一部分知识点，第9章等老师讲完了自己复习吧，注意第9章有一个大题。
这里总结的知识点老师不一定就会考，大家就当做个参考吧。
有其他遗漏的大家就请看书和PPT吧。
第一章（选择题，填空题20-30分）：1.电信网的特点：速率恒定且单一；语音对丢失不敏感；语音对实时性要求较高；语音具有连续性；终端设备一般置于用户处，故将终端设备与交换设备之间的连接线叫做用户线，而将交换设备与交换设备的连接线叫做中继线。
2.网络拓扑结构：全网状形，部分网状，星形，树形，复合型，链形，环形，总线形3.电信网的组成：从逻辑结构上：电信网是由节点，链路和端点以及信令（协议）组成的。
从电信网功能结构上：完善的电信网则是由核心交换网，传输承载网，终端设备以及支撑系统组成的。
交换网和传输承载网是电信网的基础网；支撑系统是电信网的辅助网；电信网络框架结构（电信网分类）：基础网，支撑网和业务网4.电信网各子网的功能辅助网：管理网：整个电信网络的控制管理智能网：提供大量的智能业务数字同步网：保证网络设备的时钟同步信令网：控制传输信令的通道基础网：交换网：完成数据和话路的交换传输承载网：保证传输快速准确5.支撑网：为保证业务网正常运行，增强网络功能，提高全网的服务质量而设计的传递控制监测信号及信令信号的网络。
现代电信网包括3个支撑网：信令网，同步网，电信管理网6.信令网：信令是完成通信网的信号控制和接续过程的指令。
信令的分类有以下几种：一：按照信令的传送区域划分，划分为用户线信令和局间信令1、用户线信令是用户终端设备和交换机之间传送的信号。
2、局间信令是在交换机之间，或交换机与网管中心、数据库之间传送的信令。
二：按照信令传送通路与话路之间的关系，划分为随路信令和公共信道信令1. 随路信令（NO.1）随路信令是指用传送话路的通路来传送与该话路有关的各种信令，或传送信令的通路与话路之间有固定的关系。
中国1号信令与7号信令的区别
中国 1 号信令与 7 号信令的区别第一、概念描述 最传统的信令是中国 一号信令， 过去电话 用的多， 现在基本用的最多的是七号信令 （电话和网络传输都用到）。
1 号信令： 又称为多频互控信令或随路信令（ CAS ）。
随路信令是指信令和话音在同一条话路中传送的信令方式。
在我国使用的 1 号信令系统称为中国 1 号信令系统，是国内PSTN 网最早普遍使用的信令。
7 号信令： 又称为公共信道信令。
即以时分方式在一条高速数据链路上传送一群话路信令的信令方式，通常用于局间。
在我国使用的 7 号信令系统称为中国7 号信令系统。
SS7网是一个带外数据通信网，它叠加在运营者的交换网之上，是支撑网的重要组成部分。
在固定电话网或ISDN 网局间，完成本地、长途和国际的自动、 半自动电话接续；在移动网内的交换局间提供本地、长途和国际电 话呼叫业务， 以及相关的移动业务， 如短信等业务； 为固定网和移动网提供智能网业务和其他增值业务；提供对运行管理和维护信息的传递和采集。
7 号信令网大致由以下几部分组成，信令点是 SS7 信令网中处理控制消息的节点，产生消息的信令点为该消息的源信令点， 接收消息的信令点为该消息的目的信令点。
有以下三类信令点：1. Service Switching Point(SSP) 业务交换点是信令消息的产生或终结点，实质上就是本地交换系统（或交换中心 CO ），它发起呼叫或接收呼入。
2. Signal Transfer Point(STP) 络把每一个消息交换到合适的地方。
完成路由器的功能，查看由 SSP 发来的消息，然后通过网STP 把其它信令点和网络连接在一起组成更大的网络。
3. Service Control Point(SCP) 是典型的访问数据库服务器， SCP 是智能网业务的控制中 心，负责业务逻辑的执行，提供呼叫处理功能，接收 SSP 送来的查询信息和查询数据库，验 证后向 SSP 发出呼叫处理指令，接收 SSP 产生的话单并进行相应的处理。

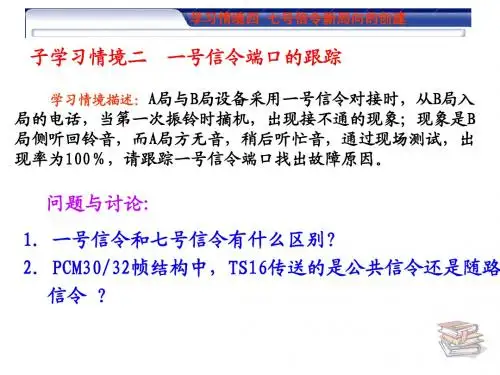

子学习情境2 一号信令端口的跟踪
•信令全部或部分地在话音信道中传送；
•信令的传播处理与其服务的话路严格对应、关联；
•信令在各自对应的话路中或固定分配的通道中传送，
不构成集中传送多个话路所利用的通道.
学习情境四 七号信令新局向的创建
局间信令：包括随路信令和公共信令
随路信令
随路信令（简称CAS，Channel Associated Signaling ：信令和话音在同一条话路
四种状态
线路信令：反映中继线的状态。中继线的状态主要有示闲、占用、应答、挂机
线路信令根据其结构形式可分为模拟型线路信令和数字型线路信令（DL），模拟 型又分为直流线路信令（DC）和带内单频线路信令（SF）
1、直流线路信令(DC)，又叫a、b线信号 以中继线a、b上直流电位的变化来表 示各接接续状态。 主要用在实线中继线上。 直流信号怎样反映四个状态呢？ 直流线路信令表现为各种直流极性标志，分为四种：
1 1 0 1
1
0
1
学习情境四 七号信令新局向的创建
主叫用户 被叫用户
用户线
电话局 A
中继线
电话局 B
用户线
摘机呼叫 拨号音 拨号 占用 选择路由 回铃音 选择到达 双方通话 话毕挂机 振铃 摘机应答 话毕挂机
NO7信令概述
1.2 信令的分类
信令的分类有多种方式
按信令的功能分为： 按信令的功能分为：
线路信令、路由信令、 线路信令、路由信令、管理信令
按信令的工作区域分为： 按信令的工作区域分为：
用户线信令、 用户线信令、局间信令
按信令的信道传送方式，信令分为： 按信令的信道传送方式，信令分为：
随路信令 共路信令
1.3 随路信令(Common Associate System) 随路信令(
课程内容
信令基本概念 No.7信令基本术语 No.7信令基本术语 No.7信令系统的功能级 信令系统的功能级
第二节 No.7信令基本术语 No.7信令基本术语
1、No.7信令网 、 信令网 2、信令点和信令转接点 、 3、信令链路和信令链路集 、 4、信令点编码 、 5、直联与准直联方式 、 6、信令单元 、
信令点编码
国际信令网编码采用24位信令点编码 国际信令网编码采用24位信令点编码
主信令区编码 分信令区编码 信令点标识
8bit
8bit
8bit
我国信令网信令区的划分与我国信令网的三级结构相对应，分为主信令区、 我国信令网信令区的划分与我国信令网的三级结构相对应 ， 分为主信令区 、 分 信令区、信令点三级，这样HSTP设在主信令区，LSTP设在分信令区。 设在主信令区， 设在分信令区。 信令区、信令点三级，这样 设在主信令区 设在分信令区 我国的信令网划分为33个主信令区 每个主信令区又划分为若干个分信令区。 个主信令区， 我国的信令网划分为 个主信令区 ， 每个主信令区又划分为若干个分信令区 。 省和自治区设置。 主信令区按中央直辖市 、 省和自治区设置 。 一个主信令区内一般只设置一对 HSTP。 。 分信令区的划分原则上以一个地区或一个地级市来进行。 分信令区的划分原则上以一个地区或一个地级市来进行。一个分信令区通常设置 一对LSTP，一般设在地区或地级市电信局所在城市。 一对 ，一般设在地区或地级市电信局所在城市。
1与7号信令区别

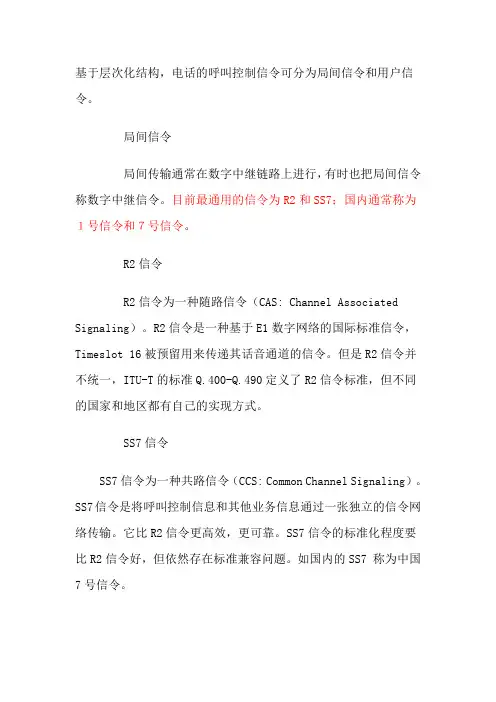

基于层次化结构，电话的呼叫控制信令可分为局间信令和用户信令。
