机械产品图号编码设计方法与原则
机械产品图号编码设计方法与原则
机械产品图号编码设计方法与原则在机械制造业中具有重要意义，它直接关系到产品设计、工艺准备、生产组织、经营管理及财务统计等多个环节。
一、图号编制或编码的几点原则1.基础信息代码和依据：o图号的编制是企业产品设计、工艺准备、生产组织、经营管理、财务统计的基础信息代码和依据，是企业信息化数据的基础或数据源。
2.系统性分类：o系统性的将图纸按选定的事物、概念的属性或特征按一定的顺序予以系列化，形成合理的分类体系。
3.唯一性：o一个代码只能唯一的标识一个分类对象，确保图纸的唯一识别性。
4.规范性：o编码格式必须统一，以便于管理和使用。
5.兼顾管理与习惯：o兼顾已有代码的格式，便于考虑管理与习惯，减少转换成本。
6.可延续性和拓展性：o编码设计应具有可延续性和拓展性，为下一级信息管理创造条件，确保在未来一段时间内（如30-50年）编码原则不改变的前提下，编码资源充足。
7.同一零件或部件的图号一致性：o当用两张以上数量图纸描述同一零件或部件时，应采用同一图号。
8.位数合理性：o图号编制的具体位数与企业产品的构成、产品种类数量、企业的发展等因素有关。
在满足较长时间内不改变编码原则的前提下，应尽可能地减少总位数。
二、常用图号构成方法图号可以是一个号或几个号组成，在信息技术数据库中对应的是数据库的字段。
每一个图号在标题栏中放在单独的一个框内。
常用图号通常要考虑以下产品或图纸的特征或属性：•合同号：签订合同时的合同编码。
•隶属关系号：表示或表达零件或部件间的所属关系。
•大分类号和小分类号：按照某种功能或类型属性划分（可编入零件或部件的某一属性或特征）。
•图纸幅面特征代码：如A0、A1、A2、A3、A4等。
•设备位置分类代码：如在一项工程中工艺流程的某一段位置的设备的编码。
•材料特征代码：表示零件、部件、焊接件、有色金属、橡胶制品等材料属性。
•专业特征代码：表示有别于机械专业的代码，如液压专业、电气专业等。
•零件与部件区分代码：如部件、焊接件、组合件、零件等。
机械产品图号编码设计方法与原则
机械产品图号编码设计对于产品管理和生产过程至关重要。
以下是机械产品图号编码的设计方法与原则：**一、设计方法**1. 分类编码法- 首先对机械产品进行分类，可按照产品类型、功能、结构等进行划分。
- 为每个类别分配特定的代码段，例如用一位或几位数字、字母表示不同的产品大类。
- 在大类代码的基础上，再对具体的产品型号、规格等进行进一步编码。
2. 层次编码法- 将产品图号编码分为不同的层次，反映产品的结构层次关系。
- 通常从高层次到低层次依次为产品系列、部件、零件等。
- 每个层次都有相应的代码段，通过组合这些代码段可以唯一确定一个具体的产品或零件。
3. 混合编码法- 结合分类编码法和层次编码法的优点，进行混合编码。
- 先进行分类，再在每个类别中采用层次编码的方式。
- 例如，先用字母表示产品大类，然后用数字表示产品系列，再用数字和字母的组合表示部件和零件。
**二、设计原则**1. 唯一性- 每个产品或零件的图号编码必须是唯一的，不能重复。
- 确保在整个企业的产品管理系统中，通过图号编码能够准确地识别和区分不同的产品和零件。
2. 可读性- 图号编码应具有一定的可读性，能够直观地反映产品或零件的一些基本信息。
- 例如，通过代码可以大致了解产品的类型、规格等，方便生产、管理和查询。
3. 可扩展性- 设计图号编码时要考虑到企业未来的发展和产品的扩展。
- 预留足够的编码空间，以便在需要时能够轻松地增加新的产品类型、型号或规格。
4. 稳定性- 一旦确定了图号编码方案，应尽量保持稳定，避免频繁更改。
- 频繁更改图号编码会给生产、管理和库存控制等带来很大的麻烦。
5. 标准化- 遵循国家和行业的相关标准，确保图号编码的规范性和通用性。
- 如果企业有多个部门或与外部企业有合作，标准化的图号编码有助于提高信息交流和协作的效率。
6. 简洁性- 图号编码应尽量简洁，避免过长和复杂。
- 简洁的编码易于记忆和使用，减少错误的发生。
例如，某机械企业的产品图号编码设计如下：产品大类用字母“A”表示农业机械，“B”表示工程机械，“C”表示通用机械等。

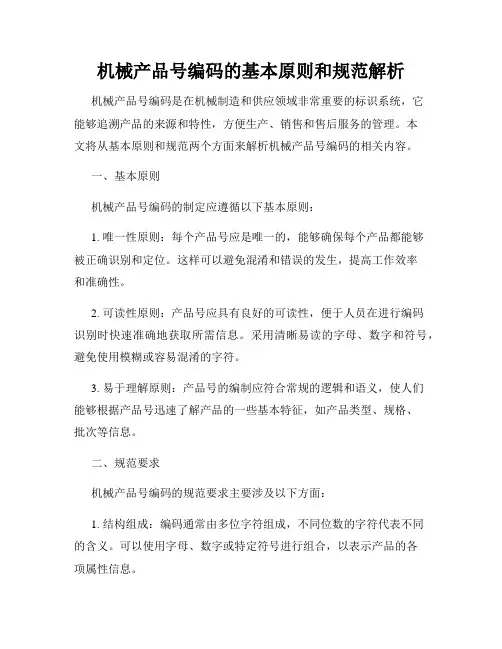

机械产品号编码的基本原则和规范解析
机械产品号编码的基本原则和规范解析机械产品号编码是在机械制造和供应领域非常重要的标识系统，它能够追溯产品的来源和特性，方便生产、销售和售后服务的管理。
本文将从基本原则和规范两个方面来解析机械产品号编码的相关内容。
一、基本原则机械产品号编码的制定应遵循以下基本原则：1. 唯一性原则：每个产品号应是唯一的，能够确保每个产品都能够被正确识别和定位。
这样可以避免混淆和错误的发生，提高工作效率和准确性。
2. 可读性原则：产品号应具有良好的可读性，便于人员在进行编码识别时快速准确地获取所需信息。
采用清晰易读的字母、数字和符号，避免使用模糊或容易混淆的字符。
3. 易于理解原则：产品号的编制应符合常规的逻辑和语义，使人们能够根据产品号迅速了解产品的一些基本特征，如产品类型、规格、批次等信息。
二、规范要求机械产品号编码的规范要求主要涉及以下方面：1. 结构组成：编码通常由多位字符组成，不同位数的字符代表不同的含义。
可以使用字母、数字或特定符号进行组合，以表示产品的各项属性信息。
2. 密码规定：制定统一的编码密码规定，明确各个字符的具体含义和顺序。
例如，可以规定前两位数字代表产品的类别，后续数字代表产品的型号、尺寸或其他特征。
3. 扩展需求：对于一些复杂的机械产品，需要考虑扩展性。
即在基本编码的基础上，通过增加位数或特殊字符来表示更多的属性信息，以满足不同产品类型的需求。
4. 数据管理：机械产品号编码的应用离不开数据管理系统的支持。
建立统一的数据平台，确保编码的准确性、可追溯性和数据共享性。
总结：机械产品号编码的基本原则和规范是确保机械产品信息识别和管理的重要依据。
遵循唯一性原则、可读性原则和易于理解原则，能够制定出科学合理的编码体系。
同时，严格规范的编码要求也有利于提升工作效率和产品质量，促进供应链的协调与管理。
因此，在机械制造和供应领域，制定和遵守机械产品号编码的基本原则和规范是十分重要的。
机械产品图号编码设计方法与原则
机械产品图号编码是产品识别和分类的重要工具，它有助于在设计、生产、库存管理等过程中快速准确地识别产品。
以下是机械产品图号编码设计的一些方法与原则：### 设计方法：1. **唯一性**：每个产品的图号编码应该是唯一的，以避免混淆。
2. **系统性**：编码系统应该有明确的层次结构，便于分类和管理。
3. **简洁性**：编码应尽可能简短，便于记忆和输入。
4. **扩展性**：编码系统应具备一定的扩展性，以适应产品线的发展。
5. **标准化**：遵循行业内的编码标准，如ISO标准等。
6. **包含必要信息**：编码应包含产品的基本信息，如类别、系列、型号、版本等。
7. **易于识别**：编码应易于识别和区分，避免相似编码带来的混淆。
8. **自动化兼容**：编码应便于自动化系统的识别和处理。
### 设计原则：1. **一致性**：编码规则在整个企业或产品线中保持一致。
2. **可读性**：编码应易于阅读和理解，必要时应包含文字说明。
3. **稳定性**：编码规则一旦确定，应保持稳定，避免频繁更改。
4. **灵活性**：在设计编码时，应考虑到未来可能的变化和扩展。
5. **安全性**：编码不应包含敏感信息，避免泄露产品的关键特性。
6. **追溯性**：编码应能够追溯到产品的详细信息和生产批次。
7. **国际化**：考虑到国际市场，编码应易于不同语言和文化背景的人理解。
8. **合规性**：编码设计应符合相关法律法规和行业标准。
### 示例编码结构：- **类别码**：表示产品大类，如“P”代表泵，“M”代表电机。
- **系列码**：表示产品系列，如“01”代表小型，“02”代表中型。
- **型号码**：表示产品具体型号，如“ABC123”。
- **版本码**：表示产品设计的版本或修订，如“V1.0”。
- **批次码**：表示产品的生产批次，如“B20230101”。
### 实施步骤：1. **需求分析**：确定编码需要包含的信息和目的。
机械图号编写规则
机械图号编写规则 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】图纸编码及填写规范技术部王峰一、目的加强对技术部文件、图纸的管理，使设计、工艺文件管理有规可寻，实现资源共享。
二、适用范围适用于技术部所有设计、工艺图纸的编码及管理。
三、定义本制度所述的技术文件包括产品零件图、装配图、工装、量具图，试制流程图、工艺规程、检验卡片、作业指导书、质量记录、文件资料等。
四、一般要求每个产品、部件、零件的图样和文件均应有独立的代号。
采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。
同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号。
同一CAD文件使用两种以上的存储介质时，每种存储介质中的CAD文件都应标注同一代号。
通用件的编号应参照JB/或按企业标准的规定。
借用件的编号应采用被借用件的代号。
五、主要内容1、软件的使用技术部机械制图统一采用AutoCAD(2D)，Solidworks(3D)；具体版本由技术部商讨决定。
2、图纸编号规则1）产品编号XXX·XX·XX序号产品代号公司代号2）零件图编码规则产品编号：参照1）；特征码（可增加）：零件图——L；装配图——Z；装配流程图——P；工装夹具图——J；版本号：从A-Z进行编号；零件号：从01-99进行编号。
3）装配图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。
4）工装夹具图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。
5）装配流程图编码规则产品编号：参照1）；特征码：参照2）；图号：从01-99进行编号。
6）标准件不进行编号，但必须写明对应国标、品名及规格等参数；7）在相应的图纸标题栏内必须填写相应的版本号；从A-Z进行编写，以次类推；图纸换版是在图纸有很大改动的情况下，图纸勘误不能算换版。
机械图号编写规则
图纸编码及填写规范技术部王峰一、目的加强对技术部文件、图纸的管理，使设计、工艺文件管理有规可寻，实现资源共享。
二、适用范围适用于技术部所有设计、工艺图纸的编码及管理。
三、定义本制度所述的技术文件包括产品零件图、装配图、工装、量具图，试制流程图、工艺规程、检验卡片、作业指导书、质量记录、文件资料等。
四、一般要求4. 1 每个产品、部件、零件的图样和文件均应有独立的代号。
4. 1.1 采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。
4. 1. 2 同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号。
4. 1.3 同一CAD文件使用两种以上的存储介质时，每种存储介质中的CAD文件都应标注同一代号。
4. 1.4 通用件的编号应参照JB/T5054.8 或按企业标准的规定。
4. 1.5 借用件的编号应采用被借用件的代号。
五、主要内容1、软件的使用技术部机械制图统一采用 AutoCAD(2D)，Solidworks(3D)；具体版本由技术部商讨决定。
2、图纸编号规则1）产品编号XXX·XX ·XX序号产品代号公司代号2）零件图编码规则产品编号：参照1）；特征码（可增加）：零件图——L；装配图——Z；装配流程图——P；工装夹具图——J；版本号：从A-Z进行编号；零件号：从01-99进行编号。
3）装配图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。
4）工装夹具图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。
5）装配流程图编码规则产品编号：参照1）；特征码：参照2）；图号：从01-99进行编号。
6）标准件不进行编号，但必须写明对应国标、品名及规格等参数；7）在相应的图纸标题栏内必须填写相应的版本号；从A-Z进行编写，以次类推；图纸换版是在图纸有很大改动的情况下，图纸勘误不能算换版。
机械图纸编号国家标准
机械图纸编号国家标准
机械图纸编号是指对机械零部件图纸进行统一编码，并按照一定的规范进行管理和使用。
机械图纸编号国家标准是指在国家范围内制定的对机械图纸编号的统一标准，其目的是为了提高机械制造行业的效率和质量，促进机械产品的质量提升和技术创新。
首先，机械图纸编号国家标准的制定是为了规范机械图纸的管理和应用。
通过统一的编号标准，可以方便对机械零部件图纸进行分类、存储和检索，提高了图纸管理的效率和便利性。
同时，也可以避免因为编号混乱或错误而导致的生产混乱和浪费。
其次，机械图纸编号国家标准的制定是为了提高机械制造行业的生产效率和产品质量。
在机械制造过程中，图纸是起到了指导作用的重要文件，通过统一的编号标准可以避免因为图纸混乱或错误而导致的生产延误或质量问题，提高了生产效率和产品质量。
此外，机械图纸编号国家标准的制定也是为了促进机械产品的技术创新和质量提升。
通过规范的图纸编号标准，可以方便不同企业之间的技术交流和合作，促进了技术创新和经验分享。
同时，也可以提高机械产品的质量标准，推动整个行业的技术水平提升。
总的来说，机械图纸编号国家标准的制定对于机械制造行业来说具有重要的意义。
它不仅可以提高图纸管理的效率和便利性，也可以促进机械制造行业的生产效率和产品质量，同时也可以促进技术创新和质量提升。
因此，各个机械制造企业都应当严格遵守机械图纸编号国家标准，加强对图纸管理的重视，提高图纸使用的规范性，从而推动整个行业的发展和进步。
图号编码规则
产品编码规则
产成品：按客户提供图号，自行设计产品按附表1。
沙坯为：-SP,
毛坯为:：-MP,
精加工பைடு நூலகம்：-GP,
焊接为：-HGP,
磨加工为-MZP,
1）
3、金属公司
1）圆铜棒
2）方棒
3）六角棒
4）异形棒
5）毛坯件：依三峰和零部件产品要求
冲压件CP
冲铆件CMP
浇铸件JP
铜坯件(直接铜棒下料作为毛坯) TP
ERP描述3：
表面酸洗为： -GP（酸洗）
表面电镀镍为：-GP（镀镍）
表面电镀铬为：-GP（镀镍）
表面化学镀为：-GP（化学镀）
表面钝化为：-GP（钝化）
附表1
自己设计产品图号编码：
1、三峰公司
1）安全阀
2）混水阀
3）其它类
2、零部件公司
图号编码原则
图号编码原则：
範例：图号：(DWG NO:) Z160030-A001-A
第一阶：Z160030代表工程代号：
→其中Z表示为中悦行，16表示为公元年，0030数字表示为机台流水号。
第二阶：A001：
→其中英文字母A、B、C、D⋯⋯表示为机台各个次组立图代号顺序：
例如A000表示为这个次组力图的总装图，
另件图就依序数字编码，
其中E代表为电控类另件，
其中P代表为估价用图。
第三阶：A：
→最后一码A代表第一次出图，若有设变修正图，第二次出图末码为B，日后设便出图则依序C、D⋯⋯顺序编列，当然次组立图也是要设变的。
在电子文件名格式为：图号+中文名，例如：Z160030-A001B-机架。
产品图、工装、通用件的编号规则
产品图、工装、通用件的编号规则本规则的编制在于使全公司的工装编号得到统一、便于库房、财务、采购、生产、技术资料等的管理，同时使各公司间资源得到最大化利用。
本规则的编制参照了《JB-T9164-1998 工艺装备编号方法》，同时吸取了本公司过去工装编码不统一、管理不便等情况，并结合公司的实际生产编制而成。
有不足之处望各部们提供宝贵意见。
1、编制原则：1.1反应产品的基本属性 1.2不宜过长、过乱 1.3易于扩充、易于记忆。
2、编制规则如下：2.1汽缸头产品图编号规则：—XXX2.1.1编号规则说明：2.1.1.1本编制规则适用于本公司生产的各产品。
2.1.1.2 前面为产品型号，中间隔以短横，后面为基本号。
2.1.1.3 000为组件总成图。
2.1.1.4 010给予该组件内最大零件，例：168F-1汽缸头为：168F-1-0102.1.1.5 001-009为预备用号。
如分组内简图，座圈导管气道关系图、毛坯图等。
例：毛坯图为：001。
2.1.1.6依据隶属关系编零件图号，例：168F-1进气座圈为168F-1-011，依次类推。
2.2 工装代号的构成2.2.1工装代号编号规则说明：2.2.1.1公司代号：为区分三个公司均生产同种型号产品时用，若为独家生产时则可取消公司代号。
2.2.1.2类别号有：D：刀具； L：量具； F：辅具,J:夹具。
2.2.1.3顺序号：选择一条生产线作为基准线，依此条生产线生产的基本产品工序顺序依次编制，同一加工部位、固定顺序号。
2.2.1.3.1同一加工部位、同一生产线、不同产品时顺序号一致。
2.2.1.3.2 同一加工部位、不同生产线、相同/不同产品时顺序号一致。
2.2.2具体举例表1 表12.3.1.1 T表示通用2.3.1.2 类别号同工装类别号，见2.2.1.2。
2.3.1.3 特征号见表1表2表3表3续编制：审核：批准：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、图纸代号 Drw No 采用无隶属关系代码。可从 00000 到 99999 编制，通常作为某一产
品这些代码已足够使用。
一、图号编制或编码的几点原则：
1、图号的编制是企业产品设计、工艺准备、生产组织、经营管理、财务统计的基础信息代 码和依据，是企业信息化数据的基础或数据源；
2、系统性的将图纸按选定的事物、概念的属性或特征按一定的顺序予以系列化，形成合理 的分类体系；
3、唯一性的一个代码只能唯一的标识一个分类对象；
4、规范性的编码格式，编码格式必须统一；
在设计过程中编号部分的号码可以不连续。对每一产品最多可设 9000 多张图纸代号，因要 考虑中间的不连续未使用的号码。对一般企业是足够的。
无隶属关系代码可在不发总图或上一代图的条件下发所有已经完成的图纸进行生产，但在具 体数量上应当有与已经下发图纸有对应数量关系的明细表方可。图纸上的标题栏内通常不设 零件明细表，明细表在独立的纸张上。所有制造的具体数量由已经下发的明细表确定。明细 表有时仅与一张图纸有联系，而有时明细表会与若干张不同图号的图纸有联系。无隶属关系 设计的图纸与明细表之间的关系与有隶属关系设计图纸与明细表的关系有很大区别，前者不 完全对应，后者为完全对应。无隶属关系的图号编制方法是国外最常用的方法。其最大的优 点是图号位数少与分批发图方便。即使在总图或部分部件图未下发的情况下仍可下发图纸进 行生产。无隶属关系图号编码的明细表的具体零件或部件的数量应当标明单台或多台设备的 总数量以直接指导生产的具体数量。
8、材料特征码：根据部件或材料特征编制的编码，如：1，零件；2，部件：3，有色金属， 4 塑料橡胶制品等等；
9、专业特征码： 机械图：0；
电气图：D；
液压图：Y；
工装图：G；
刀具图：N 等等。
根据左数第 1，2 位的编码原则，本系统可编制 1156 种不同种类的产品，在种类上划分应 当是足够的；
根据左数第 3-6 位的编码原则每一种产品可使用的不重复图号为 1336336 个，编码资源可 延续多年不变。
各位代码的含义： 除图纸编号部分以外，其它部分同（方案一）。
在编号部分可按一定的顺序关系编码，如果仅仅使用数字可编成 10000 个代码，对一般产 品应当是足够的，并且减少了图号的总位数。所有编码无隶属关系，所有隶属关系体现到明 细表中。此种编码的不便之处在于看到图号后不能看出所属关系，但编码位数的减少对图纸 管理带来一定的方便。
二、常用工程图纸图号构成的方法：
图号可以是一个号或几个号组成。在信息技术数据库中对应的是数据库的字段。每一
个图号在标题栏中放在单独的一个框内。一个图号（字段）时常采用几位或十几位字符作
为图号的代码。常用图号通常要考虑以下产品或图纸的特征或属性：
1、 合同号，签订合同时的合同编码； 2、 隶属关系号，表示或表达零件或部件间的所属关系； 3、 大分类号，按照某种功能或类型属性划分（可编入零件或部件的某一属性或特征）； 4、 小分类号，按照某种功能或类型属性划分（可编入零件或部件的某一属性或特征）； 5、 图纸幅面特征代码，如：A0、A1、A2、A3、A4； 6、 设备位置分类代码，如在一项工程中工艺流程的某一段位置的设备的编码； 7、 图纸顺序号代码，图纸的自然顺序号，通常在一个合同里或一个项目里编制； 8、 材料特征代码，表示零件、部件、焊接件、有色金属、橡胶制品等材料属性； 9、 专业特征代码，表示有别于机械专业的代码，如液压专业、电气专业等； 10、零件与部件区分代码，如部件、焊接件、组合件、零件等； 11、技术文件类型编码，通常指各种技术文件，包括说明书、技术条件等； 12、存储光盘代码，刻录光盘时光盘的代码； 13、网络服务器中存储路径编码，适用于所有文件存放在服务器硬盘中； 14、存档柜号，存储图纸的档案柜号； 15、继承图号，由某一个零件或部件的图纸修改后的图纸，修改前图纸的图号。 当采用多号时一般将各个号码添加在不同的框内，每个框内的编码具有不同的意义。 三、图号采用的字符 阿拉伯数字 0-9； 英文字母 A-Z （I，O 除外）； 短横线 — ；圆点· ；斜线 / 。 通常应当尽可能地不使用短横线、圆点、斜线。 四、图号的关系
意义 专业类别 产品类别 产品系列号 第一代
编号 第二代
编号 第三代编号 第四代编号 材料特征码 专业特征码
编码举例 6 2 0 1 2 3 0 1 0 2 0 2 0 5 0 D
技术文件编码共 8 位
意义 专业类别 产品类别 产品系列号 文件特征代码
编码举例 6 2 0 1 2 3 J T
各位代码的含义：
图纸编号就是具体的图号；
旧图沿用编号是描述在某一图纸的基础上修改或参照某一图纸所设计的原图纸的图纸编号；
上述各个代码（字段）的具体位数可根据实际需要进行增减。
方案五 企业统筹考虑的编码方法
意义 合同号 项目编号 图纸编号
位数 1 2 3 4 5 6
7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
5、第二代编号：01，02，03，04--99---0A，0B，-9A，9Z，ZZ；最多可编 1156 个号；
6、第三代编号：01，02，03，04--99---0A，0B，-9A，9Z，ZZ；最多可编 1156 个号；
7、第四代编号：01，02，03，04--99---0A，0B，-9A，9Z，ZZ；最多可编 1156 个号；
增加一项用于描述图纸幅面特征的代码的目的是便于管理不同幅面图纸。
增加描述某个产品图纸总顺序号的字段方式如下：
图纸顺序号
00001
图纸顺序号为单独的一个栏目和字段，将图纸从第一张描述到第 N 张，当出现取消某一张 图纸时删除这个号码，当需要增加某一张图纸时则采用后面补码的方式解决。例如原由图纸 的顺序号为 0001，0002，若在此两张图纸中间插入一张图纸，则可将插入的图纸编为 0001， 0001-1，0002，其中 0001-1 即为后插入的一张图纸。
5、兼顾已有代码的格式便于考虑管理与习惯；
6、可延续性和拓展性，为下一级信息管理创造条件；
7、用两张以上数量图纸描述同一零件或部件时采用同一图号；
8、图号编制的具体位数与企业产品的构成、产品种类数量、企业的发展等因素有关。一般 来讲在满足在较长时间内不改变编码原则为前提，应当可延续 30-50 年，在此条件下尽可 能地减少总位数。
方案三：分三个字段编码方法
编码方法具体意义见下表
意义 项目代号
工程代号 图纸代号
编码举例 TJP001 0 0 0 2 0 0 0 1 0
各位代码的含义：
1、项目代号：“Job No”项目代号往往是某一项目的合同号或企业设定的项目代号。例如： 假设某发电厂项目代码可编写为 TJP001。字母与数字可有含义和顺序。具体位数可小于或 等于 5 位或 6 位。
图号在编制时常采用两种原则，既具有隶属关系和不具有隶属关系的编码原则。
国内的图号编制大都具有隶属关系，而国外的产品图号大多不带有隶属关系。两种图号关系 在设计、生产组织等各方面有较大区别。
五、机械产品图号编制原则方案
方案一、具有隶属关系和类别的编码方法的编码原则，在同一字段下描述图号
图纸编码位数 16 位，具体意义见下表
10、文件特征码描述文件特征，如 JT 技术条件，MX 明细表，SM 说明书等等。具体文
件。特征码可根据企业实际情况确定。
11、图号总位数为 16 位，原因是考虑了隶属关系。当产品的种类和数量较少并且不会有较 大发展时可尽量减少总位数。
12、将左数前 6 位作为光盘代码作为光盘盘符，并标记在光盘上归档；
13、在实际使用中可根据 产品的种类的 多少及产品种 类的发展情况 ，产品的构成 决定其具 体的代码位数。
方案二：同一产品无隶属关系编码方法的编码原则，在同一字段下描述图号
编码位数 12 位，具体意义见下表
意义 专业类别 产品类别 产品系列号 图纸编号 材料特征码
专业特征码
编码举例 6 2 0 1 2 3 0 1 0 2 0 D
方案七：在前述 5 中方案中增加两个字段描述多种属性的编码用于查询。
当一个企业的产品种类较多时，不同机械专业的设计图纸成果可用于共享。但实际上这种信 息的传递在过去比较困难，当采用计算机技术对此进行管理后就比较方便。如何查询具有某 种属性的某一对象是一个重要的问题。在此可建立一个独立字段的编码，将其特征编码加入 后再进行查询。在实际使用中并不是将所有图纸或零部件添加这样的属性，仅对将来可能重 复使用的零件或部件的图纸添加这样的属性。尤其对同专业或跨专业共性的零件或部件具有
1、专业类别：根据不同专业编制的编码，例如：1、2、锻造机械，3、轧钢机械，4、建筑 机械，5、起重机械，6、包装机械等等；当一位数据排完 0-9 以后可接着排字母 A-Z（I，O 除外）。最多可有 34 个专业类别。
2、产品类别：根据同专业不同产品划分的编码，如罐装机械类可编为 1，袋装机械可编为 2，箱装机械可编为 3，捆扎机械可编为 4 等等，当种类编码排完 0-9 以后可接着排字母 A-Z （I，O 除外），最多可有 34 个产品类别。；
3、产品系列号：产品系列号，1，2，3，4，------9999；当所有数据用完后采用字母与数字 混合排号，如 000A，999Z，ZZZZ 等等；
4、第一代编号：01，02，03，04--99---0A，0B，-9A，9Z，ZZ；最多可编 1156 个号；
第一代编 码应对 应于某一 产品的 构成的特 征具有 响应的对 应性， 便于设 计管理和 生产管 理。其它各个专业也应同时考虑尽量保持某一固定的编码，为设计、制造创造更加方便的条 件。
