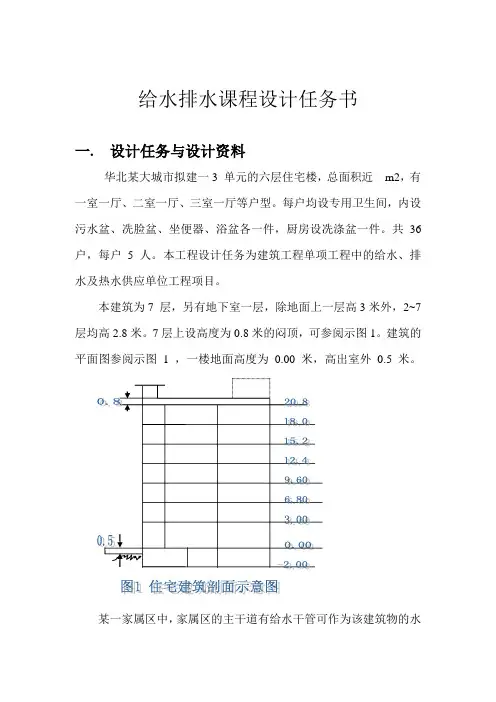

给水排水课程设计任务书一.设计任务与设计资料华北某大城市拟建一3 单元的六层住宅楼，总面积近m2，有一室一厅、二室一厅、三室一厅等户型。
每户均设专用卫生间，内设污水盆、冼脸盆、坐便器、浴盆各一件，厨房设冼涤盆一件。
共36户，每户5 人。
本工程设计任务为建筑工程单项工程中的给水、排水及热水供应单位工程项目。
本建筑为7 层，另有地下室一层，除地面上一层高3米外，2~7层均高2.8米。
7层上设高度为0.8米的闷顶，可参阅示图1。
建筑的平面图参阅示图1 ，一楼地面高度为0.00米，高出室外0.5米。
某一家属区中，家属区的主干道有给水干管可作为该建筑物的水源，其管径为DN250 mm ,常年可提供的式作压力为280KPa ，管顶埋深为地面以下0.8米。
热水管网还需另外敷设。
排水主管道在建筑物的西侧，管径为300 mm ，管顶距室外地面下1.5 m 。
二. 设计过程（一） 给水工程1.根据设计资料，已知室外小区给水管网水压为28米，若城市给水管网常年可保证的工作压力小于28 米，则可以考虑在小区内设水泵增压。
本例拟采用直接给水方式，干管下行上给（可以采用其它形式）。
2.布置管道并画出系统图3.依建筑物的性质和室内卫生设备的完美程度，由课本表1-9中选用q d = 250L/床.人。
时变化系数K h = 2.0。
最高日用水量Q d 按公式（1-11）确定，最高日最高时用水量Q h 依公式（1-13）计算。
设计秒流量q g 依公式（4-1）计算。
4.根据给水系统图，可参照图2，确定最不利管路，对计算管路标记，计算出流量，据限定流速法求出管径，在系统图上量绘出管子的长度，求出管网压力损失值。
进行水力计算，把计算成果填入表1，备注栏内填入所用公式及重要结论。
表15.若需要水箱、贮水池等设备，则需求出其水箱体积、流量、贮水池的体积、消防贮水量以及位置等。
其中，水箱容积由公式(3-5)、（3-6）或（3-7）计算，贮水池由公式（1-6）确定，消防用水量可由公式（3-9）计算。
建筑给水排水工程设计指导书
建筑给水排水工程设计指导书一、设计的目的、任务与要求通过本次设计：一是巩固所学的基础、专业课的知识；二是培养学生应用知识解决实际问题的能力；三是培养学生的综合思维能力及其它作为工程设计人员所具备的基本技能。
通过一周的课程设计，要求学生掌握卫生器具、管道、设备的选择和布置；给水、排水系统的水力计算，编制设计说明书；用计算机绘出管道平面图、系统图、大样图；图纸张数为二~三张。
二、设计指导室内给排水工程（包括给水、排水等）系统方案的选择和管网布置，要相互联系，综合考虑，分析研究，进行全面的技术经济比较。
一、室内给水工程室内给水工程是室内给水排水工程的主要内容之一，应进行全面的设计、计算和绘图。
为此，要完成该楼的给水系统设计，应进行室内给水系统方案的选择，管道布置，系统图的绘制、管网水力计算等。
若采用高位水箱，还应进行水箱容积和安装高度的计算。
1、系统方案的选择根据系统设置的原则，结合该楼生活给水、消防水对水质、水压和水量等的要求，并结合室外给水系统情况确定。
2、管网布置根据供水系统方案，结合本建筑特点和卫生设备安装要求、考虑经济和便于维护管理运行。
在建筑平面图上布置管网时，还要考虑管道间的相互关系。
确定给水系统的管材、管件及管道连接方法。
正确绘出底层管道平面草图（1：50）在平面图上，给水总管要按序编号，引入管也要以一定图号表示。
3、绘制给水系统草图（1:100）根据管道平面布置和管路竖向布置画出。
图中要正确表示出各种控制闸阀和必要的管线安装和建筑标高。
4、管网计算（1） 在管网计算系统透视草图上，划分计算管段并编号。
（2） 计算管段设计秒流量。
采用公式U 0 =00.23600h g q m K N T ⨯⨯⨯⨯⨯×100﹪计算管段最大用水时卫生器具的平均出流概率，根据平均出流概率采用公式U=0.491(1)N +∂-计算某管段同时出流概率，然后利用公式q g =0.2UN g 计算出设计管段的设计秒流量，查水力计算表。
建筑给排水课程设计指导书
建筑给水排水课程设计指导书一、设计目的通过课程设计，使学生学会使用规范、手册，掌握建筑给水排水设计原则、方法和步骤，达到巩固消化所学课程主要内容，提高独立分析和解决工程实际问题的能力。
二、内容和要求1.本设计包括建筑内部给水、消防、热水和排水四部分，按二级湿陷性黄土考虑，应向结构专业提供室内管沟位置及尺寸和管道穿越基础的留洞位置及尺寸。
2.编制设计说明书、计算书，包括与设计有关的说明与计算，要求内容完整，计算正确，文理通顺，书写工整，约15～20页3.根据所给资料和建筑图，设计绘制以下六张图：①.底层给排水平面图；②.标准层给排水平面图；③.顶层给排水平面图；④.屋面给排水平面图；⑤.给水系统图（冷水、热水任选一）；⑥.消火栓给水系统图。
设计完成后，任务书、指导书和设计成果一并交回。
三、设计步骤1.给水系统部分①.确定引入管的位置、给水方式及管路图式，确定最高日用水量、最大时用水量。
②.布置给水干管、立管、配水支管等的位置，并对各竖管进行编号，绘制给水轴测图。
确定计算管路并编号，绘制水力计算用图。
③.按建筑性质，确定计算公式，列表求各管段的设计秒流量，完成给水管网水力计算。
④.按总设计秒流量选用水表，确定水表的水头损失。
⑤.依据水力计算结果，确定建筑所需的总水头，并将其与给水管网所提供的水头进行比较。
2.排水系统部分①.在各层平面图上布置排水横支管、立管、横干管和排出管的位置，并编号。
②.绘制排水轴测图。
③.绘制排水水力计算图并编号，列表求出各管段的设计流量、管径、坡度、标高。
3.消防系统部分①.根据建筑物性质，确定消防流量，求出消防水箱的容积及安装高度。
②.进行室内消火栓给水管道的布置及水泵结合期的设置。
③.绘制消防系统轴测图，确定计算管路及消防系统所需水压。
四、参考资料1.《建筑给水排水设计规范》GB50015-2003，中国计划出版社2.《建筑设计防火规范》GBJ16-87（2001年版），中国计划出版社3.《给水排水制图标准》GB/T50106-2001，中国计划出版社4.《建筑给水排水设计手册》-2，中国建筑工业出版社。
给排水设计指导书(2024)
给排水设计指导书引言概述：正文内容：1.给排水系统设计原则1.1系统可靠性：给排水系统应保证在任何情况下都能正常运行，具备故障自动报警和自动处理功能。
1.2系统安全性：给排水系统应符合建筑法规和相关标准，确保居民的人身安全和财产安全。
1.3系统经济性：给排水系统应合理利用资源，遵循节约用水、节能和环保的原则，降低运营成本。
1.4系统可维护性：给排水系统的设计应考虑到维护和清洁的便捷性，减少维护工作的难度和成本。
1.5系统适应性：给排水系统的设计应考虑到不同建筑类型、建筑物用途和建筑物规模的差异，具备一定的可调整性和扩展性。
2.材料选择2.1管道材料：管道材料的选取应考虑到其强度、耐腐蚀性、耐用性和成本等因素。
常用的给排水管道材料有铸铁管、钢管、塑料管和复合管等。
2.2设备材料：给排水系统中所使用的设备材料应符合相关标准和法规，具备耐久性和可靠性。
常见的设备材料有不锈钢、铜和陶瓷等。
3.管道布局3.1给水管道布局：给水管道的布局应考虑到各个用水点的需求，合理安排管道的管径和斜度，确保水流畅通和压力稳定。
3.2排水管道布局：排水管道的布局应采取自然落差和重力排水的原则，合理安排排水口和下水道的位置，防止污水倒流和堵塞。
4.设备选型4.1给水设备选型：根据建筑物的用水需求和供水压力，选择合适的水泵、水箱和水处理设备等。
4.2排水设备选型：根据建筑物的排水量和排水高度，选择合适的污水泵、排水泵和阀门等。
5.维护与管理5.1定期维护：对给排水系统进行定期的检查和维护，包括清洗管道、检修设备和更换损坏的部件等。
5.2应急维修：建立紧急维修机制，及时处理给排水系统的故障和问题，避免造成不必要的损失和影响。
5.3系统记录：建立详细的系统记录，包括设计图纸、材料清单、设备维护记录和故障处理记录等，方便后续的维护和管理工作。
总结：给排水设计是建筑设计中不可或缺的一部分。
通过合理的设计原则、材料选择、管道布局、设备选型和维护管理，可以确保给排水系统的可靠性、安全性、经济性和可维护性。
建筑给水排水工程课程设计
《建筑给水排水工程》课程设计指导书南京工业大学环境学院市政工程系2004年12月《建筑给水排水工程》课程设计指导书一、课程设计的目的：1）通过课程设计加深对建筑给水排水工程课程内容学习的理解，巩固学习成果。
2）培养和提高计算能力、设计和绘图的水平；3）培养在教师辅导下，基本能独立完成一幢多层建筑给水和排水系统的设计。
二、设计内容1.设计内容建筑给水排水工程课程设计内容主要根据“建筑给水排水工程课程设计教学大纲”而定，其内容如下：（1）生活给水系统（2）生活排水系统（3）雨水排水系统（4）管线综合2.设计要求要求学生绘制给水排水平面图、系统图或流程图及部分大样图（如水箱间、卫生间等），主要为计算机绘图，并且编制设计说明书计算书。
三、课程设计步骤和方式1.了解工程概况和设计原始资料（1）通过建筑施工图（建筑总平面图、各层平面图、立面图、剖面图、卫生间大样图等），了解该建筑的位置、建筑面积、占地面积、层数、层高、各个房间的使用功能、客房床位数、餐厅就餐人次等，并了解室内最冷月平均气温。
从结构施工图上了解其结构形式，墙、梁、柱的尺寸等。
（2）了解建筑的水源情况，建筑附近城市给水管网的位置、埋深、管径、常年可保证的最低水压。
（3）了解该城市生活污水处理情况，有无城市生活污水处理厂、城市排水管网的排水体制、建筑附近城市排水管网的位置、埋深、管径等。
2.准备设计规范与标准图集3.确定最佳方案在进行给排水现状调研的基础上，根据设计原始资料和有关的规范，考虑给水系统、排水系统、雨水系统的设计方案，对各个方案进行比较（适用范围、优点、缺点），并绘出图式，确定采用的最佳方案。
4.管网布置及绘制草图根据采用的方案进行各系统管网布置并绘制草图（给水排水平面图和系统图），以作为计算的依据和其他专业工种（建筑、结构、电、空调等）配合时的依据。
5.水力计算各系统进行计算，计算成果列于表格之中，并标注于草图上。
6.绘图根据草图绘制各层给水排水平面图和系统图、卫生间给水排水平面图系统图，高位水箱给水排水大样图等。
建筑给水排水课设指导书
建筑给水排水工程课程设计指导书一、概述：1、课程设计的意义和任务课程设计是继专业核心课《建筑给水排水工程》理论教学过程后的一个实践环节，是一个极为重要的环节。
课程设计的作用是一次理论联系实践，锻炼学生综合运用所学知识、解决工程实际问题的能力。
2、设计要求学生在教师的指导下独立地、全面地完成设计任务书中规定的任务，并要求努力提高设计质量。
具体要求如下：1、设计过程中必须独立完成设计，计算和绘图工作，认真提出设计依据。
2、设计的每一阶段完成后，必须经指导教师审批后才能进行下一阶段的设计。
3、各阶段设计必须严格按计划进行，定期完成。
4、设计成果经指导教师审查、考查后，按设计图纸进行答辩。
课设成绩由图纸质量、计算书质量与答辩成绩综合评定。
二、设计内容1、设计的准备工作设计准备阶段的主要任务是熟悉设计任务书。
明确任务，消化已有设计资料。
借阅浏览基本设计资料及重要规范。
2、方案设计进行方案设计时，应从建筑图纸上了解建筑平面位置，建筑层数及用途，建筑外型特点，建筑物周围的地形和道路。
还需要了解市政给水管道的具体位置和允许连接引入管处管段的管径、埋深、水压、水量及管材；了解排水管道的具体位置，出户管接入点的检查井标高，排水管径、管材，排水方向及坡度，以及排水体制。
掌握上述情况后才可进行以下工作：1 根据建筑物使用性质，计算总用水量，确定给水、排水设计方案。
2 编写方案设计说明书。
方案设计完毕，经指导教师审批后，可进行下一步设计工作。
3、初步设计初步设计将方案设计确定的系统和设施，用图纸和说明书完整地表达出来。
1图纸内容给水排水总平面图：应反映出室内管网与室外管网如何连接。
内容有室外给水、排水和热水管网的具体平面位置和走向。
图上应表注管径、地面标高和坡度（排水管）、控制点座标、以及管道布置等。
平面布置图：表达各系统管道和设备的平面位置。
通常采用的比例为1：100，如管线复杂时可放大至1：50~1：20。
图中应表明各种管道、附件、卫生器具、用水设备和立管（立管应进行编号）的平面位置，以及管径和排水管坡度等。
《建筑给排水》课程设计指导书
建筑给排水课程设计指导书土木建筑工程学院建筑环境与设备工程专业一、课程设计基本目的与要求：建筑给排水课程设计是建筑环境与设备工程专业本科重要的课程设计之一。
课程设计是专业课教学的重要组成部分，是理论学习的深化和应用。
通过课程设计，使学生自觉地树立精心设计的思想，理论联系实际的学风，掌握—般民用或工业建筑给水以及排水工程的设计程序、方法和步骤。
了解和熟悉本领域的新材料、新设备、新方法和新技术。
熟悉国家和地方的有关规定和技术措施，学会使用有关的技术手册和设计资料，提高计算和绘图技能，提高对实际工程问题的分析和解决能力。
二、设计步骤及设计说明书的编写根据设计任务书中给定的设计题目及具体要求，按照收集资料当量计算确定方案水力计算绘制施工图的步骤进行设计，并将各步骤的主要依据成果与结论写入设计说明书。
设计主要内容及注意事项指示如下：(一)设计的原始资料1．气象资料根据设计任务书中给出的建筑物所在地区，在《建筑给水排水设计规范》 (以下简称规范)中,查出该地区的有关气象参数。
2．土建资料根据土建图纸（建筑平面图、主要立面图和门窗表），找出建筑物的建筑特点（建筑物的方位、层数）。
3．根据任务书中给出的水源条件，确定给排水以及消防入口的位置和参数。
(二)给排水当量计算1．对该建筑卫生间进行分析。
2．根据卫生间使用特点，确定其给排水方式。
(参阅《规范》)。
(三)消防管道流量确定根据规范确定室内消防管网的布置形式以及消防用水量。
(四)根据系统型式的确定，进行管道布置及水力计算1．合理确定给排水系统的型式，根据建筑物用途、特点比较各种系统形式，选择满足技术经济要求的最佳设计方案。
2．管道布置管道布置应注意下列几点：（1）主管尽量布置在卫生间墙角处。
（2）主管尽量靠近排水当量最大的用水点（如卫生间大便器）。
（3）注意排水管道不宜过长。
（4）注意给排水干管的位置，坡度与建筑上是否有冲突。
（5）要考虑各类附件(阀门、伸缩器、泄水、支架等)的安装,管道保温等问题。
给排水课程设计指导书
附1：课程设计指导书学院：船舶与建筑工程系(教研室)：建筑环境与设备工程课程设计名称：建筑给排水课程设计适用专业：建筑环境与设备工程制订时间：2008.10.1-2008.10.30浙江海洋学院教务处2009年10 月25日1.目的和任务《建筑给排水》课程设计是建筑环境与设备工程专业的一门重要实践课。
本课程设计与建筑给排水课程配套教学。
其目的在于使学生掌握建筑内部给排水系统的设计原理和方法。
通过课程设计，培养学生综合运用知识、独立分析和解决工程实际问题的能力，并相应提高如调查研究、收集资料、理论分析、绘图、技术经济分析、撰写设计说明书、熟悉有关规范、手册和工具书的查阅与使用能力,为今后毕业设计打下一定的基础。
2.毕业设计的主要内容（一）原始资料：1）设计地区：按任务书确定2）建筑资料：建筑图纸一套（具体条件详见图纸）。
对于部分图纸中不明确但设计中又必需的条件，可根据情况自行假定。
3）动力资料（1）水源：城市自来水；（2）电源：220/380V50Hz民用动力电；准备阶段初步了解、熟悉设计对象及设计要求,收集设计所需有关资料（如有关的国家标准和规范、有关参考书、手册、文献杂志、外文资料等）；（二）设计计算阶段：（1）根据建筑物功能、设计地点等，确定给水方式；（2）绘制给水系统施工图；（3）进行给水系统水量、水压及管径的计算和设备的选型计算；（4）确定排水系统的排水体制，绘制排水系统施工图；（5）进行给水系统管径、管道坡度的计算；（6）按照规范对系统的管道、设备的布置与敷设做进一步说明。
（7）设计成果的分析整理）（1）在校核和审查的基础上，整理设计说明书和施工图；（2）在整理设计成果的基础上，编写设计文件，对设计过程中已解决或尚未解决的一些工程实际问题、本设计的优点等进行归纳总结。
（8）答辩。
3．时间安排准备阶段（共1天）；设计计算阶段（约3天）；设计成果的分析整理（约1天）；答辩（1天）。
4．设计工作要求设计说明书正文主体包括设计说明和计算过程两部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑给水排水工程课程设计指导书
一、概述：
1、课程设计的意义和任务
课程设计是继专业核心课《建筑给水排水工程》理论教学过程后的一个实践环节，是一个极为重要的环节。
课程设计的作用是一次理论联系实践，锻炼学生综合运用所学知识、解决工程实际问题的能力。
2、设计要求
学生在教师的指导下独立地、全面地完成设计任务书中规定的任务，并要求努力提高设计质量。
具体要求如下：
1、设计过程中必须独立完成设计，计算和绘图工作，认真提出设计依据。
2、设计的每一阶段完成后，必须经指导教师审批后才能进行下一阶段的设计。
3、各阶段设计必须严格按计划进行，定期完成。
4、设计成果经指导教师审查、考查后，按设计图纸进行答辩。
课设成绩由图纸质量、计算书质量与答辩成绩综合评定。
二、设计内容
1、设计的准备工作
设计准备阶段的主要任务是熟悉设计任务书。
明确任务，消化已有设计资料。
借阅浏览基本设计资料及重要规范。
2、方案设计
进行方案设计时，应从建筑图纸上了解建筑平面位置，建筑层数及用途，建筑外型特
点，建筑物周围的地形和道路。
还需要了解市政给水管道的具体位置和允许连接引入管
处管段的管径、埋深、水压、水量及管材；了解排水管道的具体位置，出户管接入点的
检查井标高，排水管径、管材，排水方向及坡度，以及排水体制。
掌握上述情况后才可进行以下工作：
1 根据建筑物使用性质，计算总用水量，确定给水、排水设计方案。
2 编写方案设计说明书。
方案设计完毕，经指导教师审批后，可进行下一步设计工作。
3、初步设计
初步设计将方案设计确定的系统和设施，用图纸和说明书完整地表达出来。
1图纸内容
给水排水总平面图：应反映出室内管网与室外管网如何连接。
内容有室外给水、排
水和热水管网的具体平面位置和走向。
图上应表注管径、地面标高和坡度（排水管）、
控制点座标、以及管道布置等。
平面布置图：表达各系统管道和设备的平面位置。
通常采用的比例为1：100，如管
线复杂时可放大至1：50~1：20。
图中应表明各种管道、附件、卫生器具、用水设备和立管（立管应进行编号）的平面位置，以及管径和排水管坡度等。
系统布置图：表达管道、设备的空间位置和相互关系。
各类管道的系统图要分别绘
制。
图中应表注管径、立管编号（与平面布置图一致）、管道和附件的标高，排水管道
还应表注管道的坡度。
设备、材料表：主要表示各种设备、附件、管道配件和管材的型号、规格、材质、尺
寸和数量。
供概预算和材料统计使用。
2初步设计说明书
主要内容包括：
计算书：各个系统的水力计算，设备选型计算。
设计说明：主要说明各个系统的设计特点和技术性能。
各种设备、附件
4、扩大初步设计
1 图纸内容
在初步设计图纸的基础上，补充表达不完善和施工过程中必须绘出的详图。
卫生间大样图（平面和管线透视）。
管井管线布置图。
图纸说明
诸如：各类给排水管管材，管道的固定、连接方法，管道试压、竣工验收要求。
说明要求采用的技术规程、规范和采用的标准图号等一些文件的出处。
说明（绘出）工程图中采用的图例。
所有图纸和说明应编有图纸序号、写出图纸目录。
三、说明书、计算书内容
说明书内容
（一）目录
（二）工程概况
主要内容包括该建筑的具体位置、建筑面积、高度、各层的功能；建筑性质、用途及对给排水方面的要求等。
（三）建筑给水系统
1、水源的确定
2、给水方式的选择
3、最不利管线计算
（四）建筑消防系统
（1）建筑消火栓给水系统
1、建筑消火栓给水系统方案选择
2、消火栓布置
3、消火栓系统用水量
（2）室外消火栓、消防水池、水泵结合器数量及位置的确定
（五）建筑内部排水系统
1、排水系统方案选择
2、雨水系统
（六）卫生间管道布置
（七）屋顶水箱布置
（八）参考资料
计算书内容
（一）建筑给水系统计算
1、建筑总用水量的计算
2、贮水池容积计算
3、屋顶水箱容积计算
4、给水系统管道的水力计算
5、屋顶水箱高度核算
6、生活水泵的选用
（二）建筑消防系统的计算
（1）室内消火栓系统计算
1、室内消火栓的用水量
2、消火栓保护半径
3、消火栓口所需压力计算
（三）建筑内部排水系统计算
1、排水量标准及设计秒流量
2、管网水力计算
3、化粪池的选型
4、室外排水管道水力计算
5、雨水系统计算
四、图纸部分内容
（一）图例及总说明
（二）底层管道平面及室外管道图（比例1：100）
包括底层给水、排水平面布置、管径、尺寸；消火栓位置及管道布置；以及室外给水排水消防管道平面位置、管径、检查井管底标高、尺寸。
水
表井、化粪池型号、位置，室外消火栓、水泵结合器位置、型号。
（三）标准层管道平面图（比例1：100）
包括各管道井内立管位置、编号，公共卫生间给排水管道、消火栓的平面布置。
（四）管道系统图（比例1：100）
包括冷水、排水、消火栓系统图。
系统图应标明管径、立管编号、
管道安装高度等。
（五）卫生间及管道大样图（比例1：25、1：30、1：50）
包括卫生间内给水排水管道平面布置及各管道系统图。
（六）屋顶水箱大样图（比例1：50）（选做）
屋顶水箱大样图包括屋顶水箱管道布置的平、剖面图
五、设计实例选录。
