污水厂粗格栅池基坑施工方案沉井施工
污水厂粗格栅池深基坑开挖施工方案

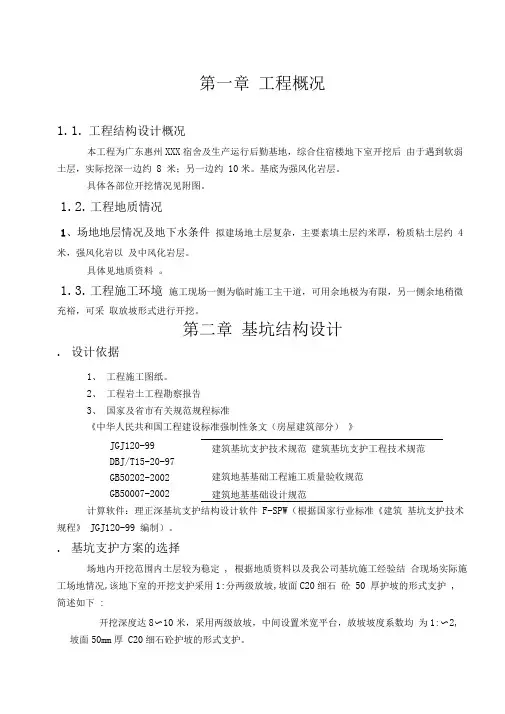

第一章工程概况1.1.工程结构设计概况本工程为广东惠州XXX宿舍及生产运行后勤基地，综合住宿楼地下室开挖后由于遇到软弱土层，实际挖深一边约8 米；另一边约10米。
基底为强风化岩层。
具体各部位开挖情况见附图。
1.2.工程地质情况1、场地地层情况及地下水条件拟建场地土层复杂，主要素填土层约米厚，粉质粘土层约4 米，强风化岩以及中风化岩层。
具体见地质资料。
1.3.工程施工环境施工现场一侧为临时施工主干道，可用余地极为有限，另一侧余地稍微充裕，可采取放坡形式进行开挖。
第二章基坑结构设计. 设计依据1、工程施工图纸。
2、工程岩土工程勘察报告3、国家及省市有关规范规程标准《中华人民共和国工程建设标准强制性条文（房屋建筑部分）》JGJ120-99DBJ/T15-20-97建筑基坑支护技术规范建筑基坑支护工程技术规范GB50202-2002 GB50007-2002 建筑地基基础工程施工质量验收规范建筑地基基础设计规范计算软件：理正深基坑支护结构设计软件F-SPW（根据国家行业标准《建筑基坑支护技术规程》JGJ120-99 编制）。
. 基坑支护方案的选择场地内开挖范围内土层较为稳定, 根据地质资料以及我公司基坑施工经验结合现场实际施工场地情况,该地下室的开挖支护采用1:分两级放坡,坡面C20细石砼50 厚护坡的形式支护, 简述如下:开挖深度达8〜10米，采用两级放坡，中间设置米宽平台，放坡坡度系数均为1:〜2,坡面50mm厚C20细石砼护坡的形式支护。
坡顶设置300 X 300截水沟，坡脚设置集水井把水抽走。
为保证土方开挖顺利进行，在基坑内设置2个降水井。
在毛石混凝土施工完回填的整个过程降水井均应连续降水，确保砼的施工质量。
具体见附图。
.施工流程土方分层分段开挖—坡面砼护面施工一基坑开挖至设计深度。
.基坑地下水控制设计地下水控制1.基坑内采用集水沟及集水井的方法排出地下水。
2.基坑顶及基坑底脚设排水沟，截面300X 300 (400)，集水沟排水坡度〜1%基坑中的水利用排水沟引入集水井，将污水用污水泵抽水机抽出排走。
污水厂沉井专项施工方案
XXXXX城区生活污水处理厂（一厂一期）粗格栅污水提升泵房沉井专项施工方案编制人：编制时间：一、工程概况XXXXX生活污水处理厂（一厂一期）拟建粗格栅污水提升泵房位于整个厂区的西南角，粗格栅污水提升泵房结构尺寸为：15.4×12.8m2，钢筋砼基础，边线临近配电间建筑物，理论基坑开挖深度19米，设计建筑±0.000为22.200，场地原地面高程约19.000，因此实际开挖深度约16米，本基坑支护工程属深、大、难工程。
二、工程地质、水文地质条件1、工程地质条件根据XXXX设计研究院提供的《XXXX区生活污水处理厂岩土工程勘察报告》，拟建场地地形较平坦，原始地形已经改变，相对高差小于1米，地面标高为18.80m~19.30m之间。
拟建场地地基按沉积年代、成因类型分为人工堆积层（填土）和第四纪泥质砂岩风化层（粘性土和卵砾性）。
自上而下为：（1）填土：黄褐色，浅黄色，稍湿，可塑，由粉细砂堆填；总厚度约0.3m~2.4m。
（2）耕植土：褐黄色~灰黄色，稍微湿，含植物根径；总层厚约0.3m~2.4m。
（3）粉质粘土粘质粉土：褐黄色，可塑，很湿，少数为黏土局部含砂较多；总层厚为0.8m~7.20m。
（4）粉土：褐黄色，可塑，很湿，总层厚约0.7m~3.70m。
（5）粉细砂：褐黄色，可塑，很湿，总层厚约0.5m~7.0m。
（6）淤泥质土：浅黄，黄褐，灰色，很湿，流塑，含腐殖质及少量朽木；厚度约0.4m~3.5m。
（7）中粗砂：浅黄、灰、暗黄，很湿，稍密，总厚度约0.4m~3.9m。
（8）细中砂：褐黄色，浅黄，很湿，含粘粒。
总层厚约0.6m~2.1m。
（9）粗卵石：杂色。
密实，饱和，含圆砾，卵石砾，总层厚约0.4m~3.5m。
（10）砂质粘性土：黄褐色，紫红色，稍湿，可塑，含少量卵石，厚度约0.5m~2.2m。
（11）泥质砂岩：紫红色，厚度约3.6m~8.1m。
2、水文地质文件根据工程勘察报告，本场区测得一层地下水上层滞水，初见水位距地表1.5m~6.9m。
粗格栅及进水泵房沉井施工方案
粗格栅及进水泵房沉井施工方案
一、前言
在城市供水工程中，粗格栅及进水泵房沉井施工是至关重要的环节。
本文将针
对该施工过程进行详细阐述，包括施工方案、流程以及施工注意事项，以期为相关工程提供参考。
二、施工方案
1. 粗格栅施工方案
1.1 准备工作 - 对施工现场进行勘察，确保施工区域合适。
- 准备所需设备和材料，确保施工顺利进行。
1.2 施工流程 - 进行地面开挖，确定粗格栅沉井位置。
- 搭建支撑结构，保证施
工安全性。
- 安装粗格栅，并进行调试。
1.3 注意事项 - 施工过程中要注意安全，确保工人人身安全。
- 粗格栅的安装要
牢固可靠，避免日后出现问题。
2. 进水泵房沉井施工方案
2.1 准备工作 - 测量施工地点，确定泵房沉井的位置。
- 准备所需设备和材料，
包括泵房设备和管道。
2.2 施工流程 - 进行地面开挖，确保沉井位置合适。
- 安装泵房设备，连接管道。
- 进行水泵测试，调试泵房设备。
2.3 注意事项 - 泵房施工过程要严格遵守相关标准，确保设备正常运行。
- 沉井
位置要合理设置，方便后续维护和管理。
三、总结
粗格栅及进水泵房沉井施工是城市供水工程中不可或缺的环节，正确的施工方
案和流程至关重要。
本文结合实际施工需求，提出了相应的方案及注意事项，希望能为相关工程的施工提供参考，并确保工程顺利进行。
粗格栅与污水提升泵房深基坑支护工程专项施工方案(调整)
粗格栅与污水提升泵房深基坑支护工程专项施工方案(调整)
一、施工方案概述
本文档旨在描述粗格栅与污水提升泵房深基坑支护工程的施工方案调整。
通过
对工程的特点、施工环境等因素进行充分分析，对调整后的施工方案进行详细说明，以确保工程施工的安全、高效、顺利进行。
二、工程特点分析
1. 工程概况
粗格栅与污水提升泵房深基坑支护工程位于某地区市政污水处理厂，工程规模
较大，施工难度较大。
基坑深度较大，土质较为松软，需要进行有效的支护措施。
2. 施工环境
工程地处城市繁忙地区，周边交通繁忙，施工空间有限，需要合理规划施工区域，确保施工安全。
三、施工方案调整
1. 改进支护措施
根据基坑土质松软的特点，调整支护措施，增加支护桩密度，确保基坑支撑牢
固可靠。
2. 调整施工流程
优化施工流程，提前准备好所需材料，合理安排施工工序，保证施工进度。
3. 加强安全管理
加强现场安全管理，建立安全监测系统，定期检查施工安全状况，保障施工人
员安全。
四、施工效果预期
通过以上调整，预计可以有效加快工程进度，提高施工效率，确保工程质量，
实现粗格栅与污水提升泵房深基坑支护工程的顺利施工。
五、总结
本文档从工程特点、施工环境出发，对粗格栅与污水提升泵房深基坑支护工程的施工方案进行了调整，旨在规划合理、安全高效地完成工程施工任务。
希望通过本次方案的调整，能够为工程施工带来更好的效果和效益。
污水处理厂粗格栅及提示泵站沉井施工专项方案
目录一. 编组依据 (1)二.粗格栅沉井概况 (1)三.工程地质条件 (1)四. 施工技术准备 (5)五. 主要施工机械设备配备 (2)六. 主要劳动力计划表 (9)七. 施工进度计划 (3)八. 沉井制作 (9)九. 沉井下沉 (10)十. 沉井施工质量要求 (21)十一. 质量、安全保证措施 (19)十二.沉井墙板计算书 (25)一. 编组依据1、设计图纸2、岩土工程勘察报告3、《给水排水管道工程施工及验收规范》（GB50268-2008）4、《给水排水构筑物工程施工及验收规范》（GB50141-2008）5、《室外排水设计规范》（GB50014-2006）6、《给水排水工程管道结构设计规范》（GB50332-2002）7、《混凝土结构设计规范》（GB50010-2010）8、《给水排水工程构筑物结构设计规范》（GB50069-2002）9、《混凝土结构工程施工质量验收规范》（GB50204-2002）10、《中华人民共和国安全生产法》11、《建设工程安全生产管理条例》12、《施工现场临时用电安全技术规范》（JGJ46-2005）13、《建筑施工安全检查标准》（JGJ59-2011）二.粗格栅沉井概况xx污水处理厂粗格栅沉井长34米，宽17.1米，高14.2米。
沉井钢筋混凝土”T”形筒壁结构，外墙壁厚1000，内隔墙墙厚分别为1米、0.7米；刃脚底标高为-14.2～-12.6米，宽度1米(外墙下)。
设计要求：混凝土强度等级为C30,抗渗等级为S6；采用沉井法施工;采用长臂挖掘机、人工相结合。
井壁分段浇筑，首先浇筑刃脚（-14.2m～-12.6m）；然后从-12.6m~-4m分两次浇筑墙板混凝土，第一次浇筑至结构标高-8.3m,第二次浇筑至结构标高-4.0m，平均每段浇筑高度4.3m；框架及隔墙浇筑至-4.0m后下沉到设计标高，最后封底，然后进行上部结构制作。
三.工程地质条件1、地形地貌勘察期间，场地未整平。
污水处理厂沉井施工方案
目录一. 编组依据 (1)二.粗格栅沉井概况 (1)三.工程地质条件 (1)四. 施工重点、难点 (2)五. 施工技术准备 (2)六. 施工平面布臵 (3)七. 主要施工机械设备配备 (3)八. 主要劳动力计划表 (3)九. 施工进度计划 (4)十. 沉井制作 (6)十一. 沉井下沉 (11)十二. 沉井施工质量要求 (18)十三. 质量、安全保证措施 (20)一. 编组依据1. 设计图纸；2 .岩土工程勘察报告；3 .国家施工质量验收规范与地方规程；4. 施工组织设计。
二.粗格栅沉井概况粗格栅沉井长27.25米，宽16.3米，高17.7米（8.2～-8.95）。
沉井钢筋混凝土矩形筒壁结构，外墙壁厚1000，内隔墙墙厚分别为550(沿东西方向)、700（沿南北方向）；短向底部设4道地梁(兼刃脚)。
刃脚底标高为-7.25m～-8.95，宽度550(外墙下)、700(内隔墙下)。
具体尺寸及结构形式以上海市政工程设计研究总院施工图为准。
设计要求：混凝土强度等级为C30,抗渗等级为S8；采用沉井法施工：采用抓斗、人工相结合。
井壁分段浇筑，带框架及隔墙3次下沉，最后水下封底三.工程地质条件1.场地地形地貌情况本场地在地貌上为第四系滨海淤积平原的鄞东平原，上部以淤泥粘土为主，下部砂层为主。
场地现状基本为农田，地形平坦，场地标高为6.5m。
地下水位埋深0.5m。
场地浅部地下水主要为孔隙潜水，含水性较差，渗透性弱，主要接受大气降水补给和河流补给。
2.地基土特征依据岩土工程勘察报告，地基土质从上至下的划分，本污水泵站沉井工程沿线土层主要分布特点如下：第①层-耕土（Q4ml）：灰黄色，灰色，松散，潮湿，主要由软塑粉质粘土组成，含植物根茎。
该层场地内均有分布。
层厚0.30～1.20m，层底标高5.14～7.62m。
第②层-粉质粘土（Q4al）：灰黄色，可塑～软塑，稍有光泽，干强度中等。
该层场地内均有分布。
层厚0.90～2.9m，层底标高3.32～6.02m。
污水池格栅工程施工方案
本工程为污水处理厂格栅工程，主要包括格栅井、调节池及污泥池三个部分。
格栅井用于拦截污水中的大块杂物，调节池用于调节污水流量和浓度，污泥池用于储存和处理污泥。
本工程采用钢筋混凝土结构，混凝土强度等级为C25。
二、施工准备1. 施工图纸及资料：熟悉并掌握施工图纸，了解工程结构、尺寸、材料、施工工艺等要求。
2. 施工机械：准备挖掘机、吊车、混凝土搅拌车、平板运输车、振捣器、钢筋切割机、焊接机等施工机械。
3. 施工材料：水泥、砂、石子、钢筋、模板、混凝土添加剂、防水材料等。
4. 人员组织：成立项目组，明确各岗位责任，组织施工人员进行技术培训和安全教育。
三、施工工艺1. 格栅井施工（1）测量放样：根据施工图纸，确定格栅井位置，利用经纬仪、全站仪等测量设备进行放样。
（2）基坑开挖：采用挖掘机进行基坑开挖，注意保持坑壁稳定，防止坍塌。
（3）基础处理：对基坑底部进行平整，清除杂物，铺设碎石垫层。
（4）钢筋绑扎：按照设计要求，绑扎钢筋，确保钢筋间距、保护层厚度等符合规范要求。
（5）模板安装：根据设计尺寸，安装模板，确保模板的稳定性和垂直度。
（6）混凝土浇筑：采用混凝土搅拌车运输混凝土，利用振捣器进行振捣，确保混凝土密实。
（7）养护：混凝土浇筑完成后，进行养护，保持湿润，防止裂缝产生。
2. 调节池及污泥池施工（1）施工流程与格栅井基本相同，根据设计要求，调整施工工艺。
（2）注意调节池及污泥池的结构特点，如防渗、防腐蚀等。
四、施工质量控制1. 材料检验：对水泥、砂、石子等原材料进行检验，确保质量符合规范要求。
2. 施工过程控制：加强施工过程中的质量检查，确保施工质量。
3. 混凝土强度检验：按照规范要求进行混凝土强度检验，确保混凝土强度达到设计要求。
4. 防水、防腐蚀处理：对调节池及污泥池进行防水、防腐蚀处理，确保使用寿命。
五、安全文明施工1. 施工现场安全：严格遵守安全操作规程，确保施工人员安全。
2. 施工现场文明：保持施工现场整洁，合理堆放材料，防止环境污染。
粗格栅及进水泵房沉井施工方案
粗格栅及进水泵房沉井施工方案粗格栅及进水泵房沉井是一种用于城市污水处理系统的重要设备，主要用于污水的初步过滤和泵站的建设。
该设备通过粗格栅的过滤作用，将污水中的大颗粒杂质拦截，以防止对后续处理设备造成堵塞和损坏；而进水泵房沉井则用于储存和抽取污水，提供给下游处理设备使用。
下面是一个关于粗格栅及进水泵房沉井施工方案的详细介绍。
一、工程概况本次施工项目位于城市的污水处理厂，总建筑面积为3000平方米，其中包括一座粗格栅池和一座进水泵房沉井。
粗格栅池尺寸为40m×20m×6m，进出水口直径为1.5m；进水泵房沉井尺寸为10m×10m×6m，沉井深度为5m。
二、施工方案1.粗格栅池施工方案(1)地基处理：对粗格栅池的基底进行挖掘和平整处理，以确保基础牢固。
地基要求平整度和坚固度满足设计要求。
(2)混凝土浇筑：在地基处理完成后，进行混凝土浇筑。
采用C30混凝土，配合使用钢筋增强结构。
浇筑高度分层进行，每层浇筑完毕后进行振捣处理。
(3)拆模和养护：浇筑完毕后，进行拆模和养护。
拆模后对混凝土表面进行养护处理，以充分保证混凝土的强度和耐久性。
(1)地下开挖：对进水泵房沉井的位置进行开挖，开挖深度应考虑地下水位和污水处理的要求，保证沉井的有效使用深度。
(2)墙体施工：使用C20混凝土进行沉井墙体的浇筑，配合使用钢筋增强结构。
墙体的浇筑高度分层进行，每层浇筑完毕后进行振捣处理。
(3)拆模和养护：墙体浇筑完毕后，进行拆模和养护。
拆模后对混凝土表面进行养护处理，以充分保证混凝土的强度和耐久性。
(4)沉井顶板施工：在沉井墙体施工完毕后，进行沉井顶板的施工。
采用预制混凝土顶板，避免对现场施工造成影响。
(5)设备安装：全部施工完毕后，进行设备的安装和调试。
包括粗格栅设备和进水泵设备等。
三、施工安全措施1.坚固的施工围护网和警示牌，确保施工现场的安全。
2.施工期间，要进行现场巡查，及时发现和处理施工现场的安全隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
龙岗区横岗污水处理厂扩建工程粗格栅池基坑施工方案编制单位：深圳市深安企业有限公司编制人：林益和审核人：审批人：编制日期：2009年12月2日目录第一章 .......................................................................... 编制说明和依据41.1编制说明 (4)1.2编制依据 (4)第二章 ..................................................................................... 工程概况5第三章 ..................................................................................... 施工计划73.1 进场工作计划 (7)3.2 施工平面布置图 (8)3.3 施工布署 (8)3.4管理和劳动力投入计划 (8)3.6 主要材料进场计划 (9)3.7 机械设备配备 (9)3.8 施工进度计划 (11)第四章 .............................................................................. 施工工艺技术114.1施工放线 (11)4.2 主要施工方法 (11)4.2.1基坑支护 (11)4.2.2基坑内土方开挖 (11)4.3基坑结构和周边民房结构观测： (12)4.4采取有效措施，确保基坑开挖过程周边地质和民房不受影响：124.5质量和验收要求： (13)4.5.1质量要求 (13)4.4.2验收要求 (13)第五章质量保证措施 (14)第六章安全防护措施 (16)6.1 控制周边地基沉陷措施： (16)6.2 基坑内操作人员安全措施 (17)6.3 安全生产、文明施工 (17)进度计划表 (19)施工现场平面布置图 (19)粗格栅池基坑支护施工图 (19)第一章编制说明和依据1.1编制说明本专项施工方案针对粗格栅池深基坑进行编制，基坑支护结构由设计正式出图提供施工，结合本工程的地质勘察报告及相关施工规范，选择合理施工方法，完成基坑结构支护和土方开挖，确保施工安全的前提下编制本方案。
粗格栅池基坑坡顶标高最度处为44.6米左右，最低处坡顶标高为41.5米，基坑支护前将周边场地大开挖至41.5米后以下作刚性基坑支护结构，故基坑坡顶标高为41.5米，基坑底标高为31米，深度超过5米，总深度为10.5米，分为4层开挖和支护。
1.2编制依据2.1施工图纸和现场条件2.2岗区横岗污水处理厂二期扩建工程勘察报告2.3本工程发包条件文件和施工合同2.4公司质量体系保证手册2.5公司质量体系程序文件2.6土方与爆破工程施工及验收规范（GBJ201-83）2.7《建筑基坑工程技术规范》YB 9258-972.8《建筑基坑工程监测技术规范》GB50497-20092.9地基与基础工程施工及验收规范（GBJ202-83）第二章工程概况本工程为横岗污水处理厂二期扩建工程，扩建工程厂址座落于龙岗河东岸，与一期工程隔河相望，设计规模为日处理城市污水量10万m3/d，部分构筑物为远期预留土建。
工程（土建部分）总造价约5200万元。
2.1 工程名称：横岗污水处理厂二期扩建工程。
2.2 工程地址：本工程位于深圳市龙岗区龙岗河东岸。
2.3 建设单位：深圳市南方水务有限公司。
2.4 建设规模：日处理10万t 城市污水。
2.5 承包范围：本工程承包范围包括横岗污水处理厂二期扩建工程的总结合井（1个）、粗格栅及提升泵房（1个）、细格栅及沉砂池（1个）、A2/O 生物池（1个）、二次沉淀池（1个）、2#配电房（1个）的土建工程施工（含土方工程、地下降水等）。
在已提供的图纸中，复合钢盖板、不锈钢栏杆、防腐涂料、内外墙装饰、屋面防水保温层做法考虑到四个厂的统一性，工程预算中为暂定价，结算以实际确定的做法和单价计取；预埋钢套管、钢梯制作由发包人另行安排专业安装单位施工。
2.6 质量标准：合格。
2.7 场地及地基情况本工程场地地貌单元层部分属河涌边缘填筑堆积形成场地，现场堆积约1万立方米左右的建筑废料或垃圾，在红线平面范围内凹入处有一个垃圾转运处理站属红线外构筑物（永久建筑），红线内将有四栋私建民宅楼结构封顶，目前停建需作拆除，还有球场和管理配套用房也位于红线内均需拆除。
场地除前面提及的建筑物、构筑物和堆积土方外，整体场地地面绝对标高分为两个阶层，分别为45m和41.3m左右。
设计抗振烈度为8 度，因靠近河涌边，场地内地下水主要为潜水，地下水位埋深约5m 左右（相对于绝对标高是44m者），地下水可能会对混凝土腐蚀。
2.8 建筑概况：本工程按使用功能及紧密的连接关系分为5个群体工程：总结合井（1个）、粗格栅及提升泵房（1个）、细格栅及沉砂池（1个）、A2/O生物池（1个）、二次沉淀池（1个）、2#配电房（1个）的土建工程施工。
本方案主要针对进水泵房的沉井施工进行编制，故以下内容不涉及其他池类等内容。
2.8.1 建筑设计：建筑±0.00相当于绝对高程44.800米。
2.8.1.1 粗格栅池和提升泵房：建筑面积92.4㎡（指地上），地下为粗格栅池，深度为15.35米；地上为提升泵房，层数一层（指地上），框架结构，建筑高度7.70米（指地上）。
2.8.2.结构设计本工程结构形式:钢筋混凝土构筑物；结构抗震烈度8度设防；所有地下池类抗浮设计水位标高取设计地面以下2.5米。
2.8.2.1 粗格栅池和提升泵房：粗格栅池按沉井施工。
地基采用天然基础，持力层为全网化砂岩上部、残积土层，fak≥200kPa。
池平面参数24.3×20.3米（12.75×6.20米），池深（至刃脚底部）15.35米，平面形状为T 字形。
池墙最厚分别为1000㎜、900㎜、800㎜、600㎜、500㎜。
封底混凝土最厚处2500㎜C20，封底后结构池底厚度800㎜，其它结构混凝土强度C30S6，池上面为提升泵房，结构形式为框架，平面形式同粗格栅池，框架柱，钢筋混凝土现浇梁板，混凝土强度C30。
2.9 工程特点：2.9.1 各工程构筑物布局比较分散，机械、设备及人工工作效率低，施工场地狭窄。
2.9.2 本工程地下水位平时不是很高，但遇雨季时节周边河涌水位升高时，则地下水位较高，如果按设计要求为水下沉井，施工难度和沉井费用较大，本方案建议改为无水沉井施工，即池壁外采取水泥搅拌止水桩进行止水处理，使之可由机械配合人工进行沉井（详见水泥搅拌桩平面图）。
2.9.3 粗格栅池原设计采用沉井施工，现改为刚性基坑支护后大开挖形式，深度较深。
较靠近民房建筑，在施工过程中应防止因地下降水造成的附近地基沉陷。
第三章施工计划根据粗格栅结构设计特征和基坑支护设计施工图，编制以下相应施工方法。
3.1 进场工作计划组织管理人员、组织各专业班组，根据施工现场红线范围内测量放线绘制平面布置图，合理计划临时设施、建筑材料、制作场所、施工机械、临时道路等平面位置。
3.2 施工平面布置图详见《施工现场平面布置图》3.3 施工布署根据设计图，分布施工流程。
基坑支护由专业施工队伍承包，必须在开工前确定施工队伍，全面组织确定，准备进入施工状态。
施工流程：先将周边原地面标高降至40米→测量放线→500@300双管旋喷桩和微型桩→基坑内土方从标高40米挖至38.5米→上部第一级钢花管钻孔注浆、钢筋网安装、喷射混凝土→基坑内第二层土方从标高38.5米挖至37.3米→第二级钢花管钻孔注浆、钢筋网安装、喷射混凝土→基坑内第三层土方从标高37.3米挖至36.1米→第三级钢花管钻孔注浆和锚索钻孔注浆、钢筋网安装、喷射混凝土、张拉→基坑内第四层土方从标高36.1米挖至34.9米→第四级钢花管钻孔注浆、钢筋网安装、喷射混凝土→基坑内第五层土方从标高34.9米挖至33.7米→第五级钢花管钻孔注浆和锚索钻孔注浆,张拉、钢筋网安装、喷射混凝土、张拉→基坑内第六层土方从标高33.7米挖至32.5米→第六级钢花管钻孔注浆、钢筋网安装、喷射混凝土→基坑内第七层土方从标高32.5米挖至31.0米(至基坑底)→第七级钢花管钻孔注浆、钢筋网安装、喷射混凝土(全部完成基坑工作)。
3.4管理和劳动力投入计划3.6 主要材料进场计划主要材料用于基坑支护部分的工字钢、锚索用的钢铰线、钢花管用的钢管、钢筋、混凝土。
各积材料计算用量提前计划进场和取样检验，合格后进入使用；而混凝土采用商品混凝土，提前确定厂家。
3.7 机械设备配备主要施工机械配备表3.8 施工进度计划施工合同要求施工工期180d，本粗格栅池基坑支护和土方挖运计划工期为48天，其中分为：500双管旋喷桩、微型桩和冠梁计划16天完成、土方开挖和锚杆或锚索、钢筋网和喷射混凝土计划32天（详见进度计划表）。
第四章施工工艺技术4.1施工放线平面位置控制：采用光电全站仪以极坐标测放法，用木桩定出控制轴线（自编轴号），以作控制粗格栅沉井各墙壁的位置线。
标高控制：设计远离该粗格栅池约20米外水准点，作为标高控制基点。
高程的竖向传递：各平面高程的传递，用钢卷尺从±0.000 基准线量取4 个点到作业层，当4 个点的高差小于3 ㎜，以其平均点高程作为基准线。
4.2 主要施工方法4.2.1基坑支护根据基坑支护设计施工图，结合专业施工工艺要求，完成500@300双管旋喷桩和微型桩后，分层开挖分层钻孔安装钢花管或钢铰线，注浆，形成基坑支护结构（有施工图，故本节不作详细说明施工方法）。
4.2.2基坑内土方开挖根据基坑支护的钢花管或锚索竖向间距要求，分为8层开挖分层支护，每向下开挖一层时，必须等待上一层的钢花管或锚索强度达到70%以上方可开挖下一层土方。
为节约成本，上部三层土方（即从标高41.5米~27.3米）部分可采用一般挖掘机完成基坑内土的开挖工作，下面均用16米长臂挖掘机来完成开挖工作，当开挖到底层时，应留作20㎝厚由人工开挖，长臂挖掘机配合吊土或另租赁25T吊车配合该部分土方的垂直运输工作。
当挖至底标高留下20㎝厚后，基坑底四周由人工开挖30×30㎝的排水明沟，四角处各增设集水井，以保持基坑内少量排水，防止水浸土层，影响基底土质。
4.3基坑结构和周边民房结构观测：基坑支护过程中，基坑每边于中间各从微型桩内安装Ф50镀锌钢管作为基坑结构垂直观测；桩顶从基坑每边各预埋Ф14螺栓，螺栓顶面锯十字叉，用作基坑上部位移观测。
开挖前初始测设一次作为相对计算基础值，当基坑每开挖一级，基坑支护结构需测设一次。
同样，在基坑开挖前，必须对周边150米范围内的民房进行初始测设沉降控制点，并作记录，需有第三方确认相关初始数据，从中还需预先观察各民房结构楼板、梁、墙体在未开挖前是否出现裂缝，以免日后村民“混水摸鱼”产生不必要的麻烦和事端。
