《微机原理及接口技术》实验指导书福建工程学院计算机与信息科学系计算机系统结构教研室实验一 汇编语言程序上机过程一、实验目的1．掌握EDIT 、MASM 、LINK 等软件工具的使用。
2．掌握在计算机上建立、汇编、连接、调试及运行程序的方法。
二、实验内容1．将DISP 单元中存放的一压缩BCD 码内容显示出来。
2．将BUF 单元开始的两个BCD 码相加存放到SUM 单元中，并显示结果。
3．将字节变量DISP 的内容（00H-FFH 任意值）显示出来。
三、实验准备与报告 1．了解实验操作方法，准备好实验程序和数据。
2．记录汇编、连接过程产生的错误及解决办法，设置相关的出错情况，查看汇编结果； 3．记录运行结果，更改数据再运行，记录结果。
4．实验报告主要内容：实验名称、实验目的、实验内容、<实验电路>、程序、实验结果、调试过程记录、总结。
（其它实验也按此要求书写实验报告）实验二 DEBUG 使用实验一、实验目的1.掌握DEBUG 常用命令的使用。
2.进一步了解80X86的存储器和寄存器结构。
3.进一步理解有关指令的功能与应用。
二、实验内容1.进入与退出DEBUG 。
2.用R 命令检查和修改寄存器内容并记录。
3.用D 命令显示内存单元内容并记录。
4.用E 命令修改内存单元内容并记录。
5.A 、U 、T 、P 、G 、N 、W 、L 命令使用。
程序：MOV SI ，0 MOV AX ，[SI] INC SI INC SIADD AX ，[SI] MOV BX ，AX INT 20H（1）使用A 命令输入以上程序；（2）使用U 命令查看输入的程序；（3）使用N 、W 命令将程序存盘；用N 、L 命令重新装载，用U 命令查看； （4）使用DEBUG 的D 、E 命令检查设置（DS ）:0000H 起始的四个单元内容； （5）使用R 命令检查、设置有关寄存器的值；（6）分别使用T 、G 命令运行程序，注意观察有关寄存器和单元的变化。
微机原理与接口技术_朱有产_实验指导书
《微机原理及接口技术》实验指导书实验一汇编语言程序设计1一.实验目的1．学习程序设计的基本方法和技能,熟练掌握用汇编语言设计、编写、调试和运行程序的方法。
为后续课程打下坚实的基础。
2．学会不同进位制数及编码相互转换的程序设计、调试和取得结果的方法。
二.实验设备1．网管中心微机机房PC机三.实验准备1．根据实验目的认真做好实验前的预习，记住操作方法；2．预先编制好实验用的程序，提高实验效率。
四.实验要求程序调试完后, 须由实验辅导教师在机器上检查运行结果, 经认可后在实验指导书签字, 才算完成。
每个实验完成后，应写出实验报告。
实验报告的要求如下：1．设计说明：说明程序的功能、结构、原理及算法。
2．调试说明：上机时遇到的问题及解决办法的调试情况，观察到的现象及其分析，对程序设计技巧的总结以及程序输出结果的分析，实验的心得体会等。
3．程序框图。
4．程序清单。
五.实验内容、步骤1..编语言程序上机操作方法实验举例如下:例1.1 比较字符串bjchx试编写一程序，比较两个字符串string1和string2所含的字符是否相同，若相同则显示‘Match’，否则，显示‘No match’。
我们可以用串比较指令来完成题目所要求的功能。
上机过程如下：（1）建立asm文件在windows系统环境下，应用写字板编辑程序建立源文件。
（2）用汇编程序MASM队源文件汇编产生目标文件.OBJ在windows环境下,点击masm文件,而后输入.asm的文件名：C:>MASM ABC.ASM↙如汇编指示出错则需重新调用编辑程序修改错误, 直到汇编通过为止。
如调试时需要用Lst文件，则应在汇编过程中建立该文件。
（3）用连接程序LINK产生可执行文件EXE在windows环境下，点击link文件，而后输入*.obj的文件名：C:>LINK ABC.OBJ↙（4）执行程序在windows环境下，点击*.exe文件运行程序，也可在dos的环境下执行程序如下：C:>ABC↙Match. 是屏幕终端上显示出程序运行结果。
微机原理与接口技术实验指导书
微机原理与接口技术实 验 指 导 书吉林大学仪器科学与电气工程学院2010年12月吉林大学仪器科学与电气工程学院微机原理与接口技术实验指导书目 录第一章 软件实验部分 (2)实验一显示程序与数据传送实验 (2)实验二数码转换程序实验 (6)实验三运算类指令编程实验 (8)第二章 硬件实验部分 (11)实验四8/32位I/O接口实验 (11)实验五8255并口控制器应用实验 (15)实验六8259中断控制器实验 (18)实验七8254定时/计数器应用实验 (22)实验八16550串行控制器应用实验 (327)实验九8237DMA控制器应用实验 (26)实验十A/D转换与D/A转换实验 (39)附录A TD-PIT++实验系统硬件介绍 (43)附录B TDPIT集成操作软件介绍 (46)第一章 软件实验部分本章主要通过实验来学习80X86的指令系统、寻址方式以及程序的设计方法，同时掌握集成操作软件Tdpit的使用。
实验一显示程序与数据传送实验1、实验目的1）掌握在PC机上以十六进制形式显示数据的方法。
2）掌握部分DOS功能调用使用方法。
3）掌握与数据有关的不同寻址方式。
3）熟悉Windows集成操作软件Tdpit的操作环境和操作方法。
2、实验设备PC微机一台、TD-PIT++实验系统一套。
3、实验内容及说明1．显示程序实验一般来说，有很多程序需要显示输出提示运行的状况和结果，有的还需要将数据区中的内容显示在屏幕上。
本实验要求将指定数据区的数据以十六进制数形式显示在屏幕上，并利用DOS功能调用完成一些提示信息的显示。
通过本实验，初步掌握实验系统配套操作软件的使用。
实验中所使用DOS功能调用（INT 21H）说明如下。
(1) 显示单个字符输出入口：AH=02H调用参数：DL=输出字符(2) 显示字符串入口：AH=09H调用参数：DS:DX=串地址，’$’为结束字符(3) 键盘输入并回显入口：AH=01H返回参数：AL=输出字符(4) 返回DOS系统入口：AH=4CH调用参数：AL=返回码2．数据传送实验本实验要求将数据段中的一个字符串传送到附加段中，并输出附加段中的目标字符串到屏幕上。
微机原理与接口技术课程实验指导书
实验一二进制多位加法运算一、实验目的1、熟悉实验系统键盘显示的使用。
2、掌握使用加法类运算指令编程及调试方法。
3、掌握加法类指令对状态标志位的影响。
二、实验内容计算X＋Y＋Z＝？（X、Y、Z为16位二制数）三、编程指南由于本实验是三个十六位二制数相加运算，因此，当X＋Y时要考虑用ADC指令，把进位C加到结果的高16位中，当（X＋Y）＋Z时，再把进位C加到结果的高16位中，本实验设定三个加数0FFFFH，计算结果应为2FFFDH。
四、实验步骤联机模式：（1）在PC机和实验系统联机状态下，运行该实验程序，可用鼠标左键单击菜单栏“文件”或工具栏“打开图标”，弹出“打开文件”的对话框，然后打开8kAsm文件夹，点击S1.ASM文件，单击“确定”即可装入源文件，再单击工具栏中编译，即可完成源文件自动编译、装载目标代码功能，再单击“调试”中“连续运行”或工具图标运行，即开始运行程序。
（2）运算结果保留在内存4100H～4102H单元中，点击DICE-8086K软件中存贮器RAM窗口，输入RAM的起始地址4100、4101、4102，单元内容应为FD、FF、02。
脱机模式：⑴在P.态下，按SCA L键，输入2CA0，按EXEC键。
⑵复位RST键，运算结果保留在内存4100H～4102H单元中，共内容分别为：FD、FF、02，低位在前，高位在后，具体操作方法：输入键[4100]→[ME]→[NX]→[NX]。
五、实验程序清单CODE SEGMENT ;S1.ASM-->BIN ADDASSUME CS:CODEORG 2CA0H ;this is a program of addSTART: CLCMOV SI,4000H ;result in [4100]MOV [SI],0ffffH MOV [SI+2],0ffffH MOV [SI+4],0ffffH MOV A X,0000H MOV [SI+102H],AX MOV A X,[SI]ADD AX,[SI+2] ADC [SI+102H],0000 ADD AX,[SI+4] MOV [SI+100H],A X ADC [SI+102H],0000 JMP $CODE ENDSEND STA RT实验二A/D转换实验一、实验目的了解模/数转换基本原理，掌握A DC0809的使用方法。
微机原理与接口技术-实验指导书
《微机原理与接口技术》实验指导书主编教师：授课班级：目录实验一顺序结构程序实验【实验目的】【实验重点及难点】【实验环境】【实验内容】实验二分支结构程序实验【实验目的】【实验重点及难点】【实验环境】【实验内容】实验三单重循环结构程序实验【实验目的】【实验重点及难点】【实验环境】【实验内容】实验四多重循环结构程序实验【实验目的】【实验重点及难点】【实验环境】【实验内容】实验五子程序实验（一）【实验目的】【实验重点及难点】【实验环境】【实验内容】实验六子程序实验（二）【实验目的】【实验重点及难点】【实验环境】【实验内容】实验七字符处理程序实验（一）【实验目的】【实验重点及难点】【实验环境】【实验内容】实验八字符处理程序实验（二）【实验目的】【实验重点及难点】【实验环境】【实验内容】实验一顺序结构程序实验【实验目的】1、熟悉Masm for Windows 集成实验环境软件。
2、熟悉DEBUG有关命令的使用方法。
3、通过实际操作，掌握顺序结构程序的设计方法。
4、通过实际操作，熟悉利用DEBUG修改参数、检查结果的方法。
5、通过实际操作，熟悉汇编语言源程序的编辑、汇编、连接及调试过程。
【实验重点及难点】1、DEBUG有关命令的使用方法。
2、顺序结构程序的设计方式。
3、利用Masm for Windows 集成实验环境软件运行简单的程序段。
【实验环境】Window xp操作系统，Masm for Windows 集成实验环境。
【实验内容】（一）、实验步骤1、打开Masm for Windows 集成实验环境软件。
2、新建一个ASM文件，编写一个求平均值程序，假设两个数分别存在X 单元和Y单元中，求得的平均值存放在Z单元中。
3、保存后对其进行汇编及连接，产生.EXE文件。
4、用DEBUG对.EXE文件进行调试运行。
5、学会DEBUG中的D命令、E命令、R命令、T命令、A命令、G命令等的使用。
6、运行完毕，关闭Masm for Windows 集成实验环境软件。
微机原理与接口技术实验指导书

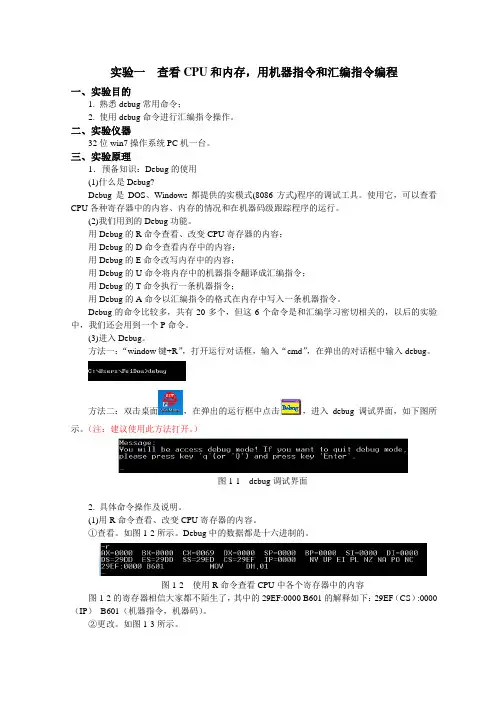

实验一查看CPU和内存，用机器指令和汇编指令编程一、实验目的1. 熟悉debug常用命令；2. 使用debug命令进行汇编指令操作。
二、实验仪器32位win7操作系统PC机一台。
三、实验原理1．预备知识：Debug的使用(1)什么是Debug?Debug是DOS、Windows都提供的实模式(8086方式)程序的调试工具。
使用它，可以查看CPU各种寄存器中的内容、内存的情况和在机器码级跟踪程序的运行。
(2)我们用到的Debug功能。
用Debug的R命令查看、改变CPU寄存器的内容；用Debug的D命令查看内存中的内容；用Debug的E命令改写内存中的内容；用Debug的U命令将内存中的机器指令翻译成汇编指令；用Debug的T命令执行一条机器指令；用Debug的A命令以汇编指令的格式在内存中写入一条机器指令。
Debug的命令比较多，共有20多个，但这6个命令是和汇编学习密切相关的，以后的实验中，我们还会用到一个P命令。
(3)进入Debug。
方法一：“window键+R”，打开运行对话框，输入“cmd”，在弹出的对话框中输入debug。
方法二：双击桌面，在弹出的运行框中点击，进入debug调试界面，如下图所示。
（注：建议使用此方法打开。
）图1-1 debug调试界面2. 具体命令操作及说明。
(1)用R命令查看、改变CPU寄存器的内容。
①查看。
如图1-2所示。
Debug中的数据都是十六进制的。
图1-2 使用R命令查看CPU中各个寄存器中的内容图1-2的寄存器相信大家都不陌生了，其中的29EF:0000 B601的解释如下：29EF（CS）:0000（IP）B601（机器指令，机器码）。
②更改。
如图1-3所示。
图1-3 用R命令修改寄存器AX中的内容注意：图1-3是在图1-2的界面上进行输入的。
请大家注意观察AX寄存器值的变化。
请大家思考如何把29EF（CS）:0000（IP）的值该为3000:0100？提示：参考上面的方法，把CS=29EF改为CS=3000，将IP=0000改为0100即可。
《微机原理与接口技术》实验指导书
《微机原理与接口技术》课程实验指导书实验内容EL-8086-III微机原理与接口技术教学实验系统简介使用说明及要求✧实验一实验系统及仪器仪表使用与汇编环境✧实验二简单程序设计实验✧实验三存储器读/写实验✧实验四简单I/0口扩展实验✧实验五8259A中断控制器实验✧实验六8253定时器/计数器实验✧实验七8255并行口实验✧实验八DMA实验✧实验九8250串口实验✧实验十A/D实验✧实验十一D/A实验✧实验十二8279显示器接口实验EL-8086-III微机原理与接口技术教学实验系统简介使用说明及要求EL-8086-III微机原理与接口技术教学实验系统是为微机原理与接口技术课程的教学实验而研制的，涵盖了目前流行教材的主要内容，该系统采用开放接口，并配有丰富的软硬件资源，可以形象生动地向学生展示8086及其相关接口的工作原理，其应用领域重点面向教学培训，同时也可作为8086的开发系统使用。
可供大学本科学习《微机原理与接口技术（8086）》，《单片机应用技术》等课程提供基本的实验条件，同时也可供计算机其它课程的教学和培训使用。
为配合使用EL型微机教学实验系统而开发的8086调试软件，可以在WINDOWS 2000/XP等多种操作系统下运行。
在使用本软件系统调试程序时，可以同时打开寄存器窗口、内存窗口、反汇编窗口、波形显示窗口等等，极大地方便了用户的程序调试。
该软件集源程序编辑、编译、链接、调试与一体，每项功能均为汉字下拉菜单，简明易学。
经常使用的功能均备有热键，这样可以提高程序的调试效率。
一、基本特点EL型微机教学实验系统是北京精仪达盛科技有限公司根据广大学者和许多高等院校实验需求，结合电子发展情况而研制的具有开发、应用、实验相结合的高科技实验设备。
旨在尽快提高我国电子科技发展水平，提高实验者的动手能力、分析解决问题能力。
系统具有以下特点：1、系统采用了模块化设计，实验系统功能齐全，涵盖了微机教学实验课程的大部分内容。
《微机原理与接口技术》实验指导书
微机原理与接口技术实验指导书实验一：微处理器概述及数据传输实验一、实验目的•了解微处理器的基本概念和工作原理；•学习数据传输的基本知识；•掌握使用微处理器进行数据传输的方法。
二、实验器材•1个微处理器开发板；•1个串行通信模块；•相应的连接线。
三、实验内容在该实验中，你将学习如何使用微处理器进行数据传输，具体实验步骤如下：1.将开发板和串行通信模块连接起来；2.将数据发送器连接到串行通信模块的发送端口，将数据接收器连接到串行通信模块的接收端口；3.通过开发板上的开关设置要发送的数据；4.通过串行通信模块将数据发送到计算机；5.在计算机上使用相应的软件接收数据，并验证接收到的数据是否正确。
四、实验步骤1.将开发板和串行通信模块连接起来，确保连接正确并稳定；2.将数据发送器插入串行通信模块的发送端口，将数据接收器插入串行通信模块的接收端口；3.在开发板上的开关上设置要发送的数据；4.打开计算机上的串行通信软件，配置正确的串口号和波特率；5.点击软件的接收按钮，准备接收数据；6.在开发板上的开关上切换到发送模式，并观察串行通信模块的指示灯是否正常闪烁；7.在串行通信软件上观察接收到的数据是否与设置的数据一致；8.如果数据传输正常，则实验完成。
五、实验注意事项1.连接线务必稳固连接，确保数据传输正常；2.阅读并理解实验器材的使用说明书；3.注意保持实验环境的整洁，避免影响实验结果；4.在进行数据传输时，确保计算机已正确安装了相应的驱动程序。
六、实验总结通过这次实验，我们初步了解了微处理器的基本概念和工作原理，学习了数据传输的基本知识，并掌握了使用微处理器进行数据传输的方法。
我们在实验中成功地连接了开发板和串行通信模块，并成功地进行了数据传输。
通过实验，我们发现数据传输过程中需要注意连接线的稳固连接，以及计算机是否安装了相应的驱动程序。
实验的结果验证了我们的操作方法的正确性，同时也为后续实验奠定了基础。
注意：本指导书旨在引导实验过程，实验过程中如有任何危险情况，请立即停止实验并寻求实验室管理员的帮助。
