单片机课程设计-简易数字钟的设计
单片机课程设计报告课程设计题目：简易数字时钟学生姓名：**学号：**********学院：******专业班级：**********指导老师：**2014年5月13日摘要：本设计采用了STC公司生产的STC89C52RC型单片机（80C51内核）设计了一个单片机最小系统，加上maxim232和usb转RS232线组成的下载电路，以及共阴极4位一体数码管和按键等外围电路构成了一个简易的数字钟，具有显示年、月、日、时、分、秒的功能，且年、月、日、时、分、秒每一个参数都可以自行设置，以实现时间的校正，总体来说实现了一个数字时钟的应有功能。
关键词：80C51系列单片机、单片机最小系统、时钟定时、下载电路、4位一体数码管显示一、设计任务简易数字时钟：自制一个单片机最小系统，包括串口下载、复位电路，采用内部定时器计时，或者采用外部时钟芯片DS1302，设计一个具有秒、分、日、月、年的数字时钟，采用四位一体数码管显示相关信息，秒、分显示一页，日、月显示一页，年显示一页。
二、方案选择2.1、采用uln2003驱动数码管由于单片机的I/O口的拉电流只有大约1mA左右，不足以提供4-5mA的电流以驱动数码管上的led，故需要为数码管提供一个驱动电路，如果采用三极管的话由于数码管有7段（实际是8段，但本设计只需要使用7段），需要7个三极管来驱动，给焊接部分增加了工作量，故可考虑采用ULN2003以给数码管提供驱动电流。
Uln2003的内部原理图ULN2003 是高耐压、大电流复合晶体管阵列，由七个硅NPN 复合晶体管组成。
该电路的特点如下：[3]ULN2003 的每一对达林顿都串联一个2.7K 的基极电阻,在5V 的工作电压下它能与TTL 和CMOS 电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。
ULN2003 工作电压高，工作电流大，灌电流可达500mA，并且能够在关态时承受50V 的电压，输出还可以在高负载电流并行运行。
ULN2003 采用DIP—16 或SOP—16 塑料封装。
ULN2003内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。
它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。
ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。
用户输出口的外接负载可根据以上参数估算。
采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。
通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM引脚应该悬空或接电源。
ULN2003是一个非门电路，包含7个单元，单独每个单元驱动电流最大可达350mA，9脚可以悬空。
比如1脚输入，16脚输出，你的负载接在VCC与16脚之间，不用9脚。
ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。
可直接驱动继电器等负载。
输入5VTTL电平，输出可达500mA/5V。
ULN2003是高耐压、大电流达林顿陈列,由七个硅NPN达林顿管组成。
该电路的特点如下: ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL 和CMOS电路直接相连,可以直接处理原先需要标准逻辑缓冲器来处理的数据。
ULN2003 是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。
2.2、直接用单片机加上拉电阻的P0口驱动数码管对于51单片机的4个IO口来说有一个IO口与其他三个有点不同，那就是P0口，由于P0口(在作为输出IO口时）是OC门在最小系统中需要加一个上拉电阻，由此，可以用P0口作为数码管的驱动（可以通过合理配置上拉电阻的大小以提供足够的驱动电流）51单片机的P0口内部电路图由于相对来说接一个排阻便宜可靠，且方便，且也足以提供驱动数码管的电流，故采用方案2：直接用单片机加上拉电阻的I/O口驱动数码管三、电路原理图简易数字钟原理图3.1最小系统本设计最小系统与一般的51最小系统设计保持一致性，晶振电路为12M的晶体振荡器搭配两个30pF的电容组成，复位电路由5v接一个开关与电容并联再与电阻串联后接地构成，下载电路采用的是串口下载，为电脑上连一根usb转串口线，然后串口练到电路上，再通过max232芯片进行电平转换将RS232串口的电平转换为单片机的5v以进行电平匹配。
3.2共阴极4位一体数码管四位一体数码管数码管的显示由段选和位选控制，段选为图片中的每一位“8”型上的a、b、c、d、e、f、g、h共8段构成。
位选有4个引脚，分别对应于数码管的4个位。
四、程序代码如下：#include<reg52.h>sbit anjian1 = P1^0;sbit anjian2 = P1^1;sbit anjian3 = P1^2;sbit anjian4 = P1^3;int anjian11;int anjian22;int anjian33;int anjian44;int sec=55;//秒，分，时，日，月，年定义全局变量并装载初始值int min=37;int hour=8;int day=30;int mon=12;int year=2014;int j=0;//j为秒计时变量，T0每计时50ms时j自增1，当j=20时立刻置0，且sec自增1int play=1;//play为显示变量，当为“1”时显示“时，分”，为“2”时显示“月，日”，为“3”时显示“年”，为“0”时显示“秒”int led[4]={0,0,0,0};unsigned char code table[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,0x76};void delay(void) //延时10ms{unsigned char a,b,c;for(c=1;c>0;c--)for(b=38;b>0;b--)for(a=130;a>0;a--);}void main() //定时器T0用于20分之一秒的定时，定时器T1用于数码管的动态显示，外部中断0为调整时间，外部中断1为设置显示页{IE=0x8F;//开总中断，开定时T0，开定时T1，开外部中断0，开外部中断1IP=0x00;//设置中断优先级均为低优先级，默认优先级为：调整时间》定时》设置显示页IT0=1;IT1=1;TMOD=0x11;//定时器0工作于工作方式1，定时工作方式，由运行控制位TR1启动定时器；定时器1工作于工作方式1，定时工作方式，由运行控制位TR1启动定时器P2=0Xfd;TH0 = 0x3C;TL0 = 0xB0;TH1=0xD8;TL1=0xF0;TR0=1;TR1=1;for(;;){switch(play){case 1 : {if(anjian1==0){delay();if(anjian1==0)anjian11=anjian1;if(anjian1 & !anjian11)hour++;}else if(anjian2==0){delay();anjian22=anjian2;if(anjian2 & !anjian22)hour--;}else if(anjian3==0){delay();if(anjian3==0)anjian33=anjian3;if(anjian3 & !anjian33)min++;}else if(anjian4==0){delay();if(anjian4==0)anjian44=anjian4;if(anjian4 & !anjian44)min--;} }break;case 2 : {if(anjian1==0){delay();if(anjian1==0)anjian11=anjian1;if(anjian1 & !anjian11)mon++;}else if(anjian2==0){delay();if(anjian2==0)anjian22=anjian2;if(anjian2 & !anjian22)mon--;}else if(anjian3==0){delay();if(anjian3==0)if(anjian3 & !anjian33)day++;}else if(anjian4==0){delay();if(anjian4==0)anjian44=anjian4;if(anjian4 & !anjian44)day--;} }break;case 3 : {if(anjian1==0){delay();if(anjian1==0)anjian11=anjian1;if(anjian1 & !anjian11)year++;}else if(anjian2==0){delay();if(anjian2==0)anjian22=anjian2;if(anjian2 & !anjian22)year--;}else if(anjian3==0){delay();if(anjian3==0)anjian33=anjian3;if(anjian3 & !anjian33)year++;}else if(anjian4==0){delay();if(anjian4==0)anjian44=anjian4;if(anjian4 & !anjian44)year--;} }break;case 0 : {if(anjian1==0){delay();if(anjian1==0)anjian11=anjian1;if(anjian1 & !anjian11)sec++;}else if(anjian2==0){delay();if(anjian2==0)anjian22=anjian2;if(anjian2 & !anjian22)sec--;}else if(anjian3==0){delay();if(anjian3==0)anjian33=anjian3;if(anjian3 & !anjian33)sec++;}else if(anjian4==0){delay();if(anjian4==0)anjian44=anjian4;if(anjian4 & !anjian44)sec--;} }break;}switch(play){case 1 : { led[0]=hour/10;led[1]=hour%10;led[2]=min/10;led[3]=min%10;}break;case 2 : { led[0]=mon/10;led[1]=mon%10;led[2]=day/10;led[3]=day%10;}break;case 3 : {led[0]=year/1000;led[1]=((year%1000)/100);led[2]=((year%100)/10);led[3]=(year%10);}break;case 0 : { led[0]=16;led[1]=16;led[2]=sec/10;led[3]=sec%10;}break;};}}void service_int1()interrupt 2 using 1{if(play==3)play=0;else play++;}void service_t0()interrupt 1 using 1 //实现1s的延时以及sec到min，min到hour，hour到day，day到month，month到year，year到next_year的转换{TH0 = 0x3C;TL0 = 0xB0;if(j==20){j=0;sec++;if(sec>=60){sec=0;min++;if(min>=60){min=0;hour++;if(hour>=24){hour=0;day++;if(day>=31){day=1;mon++;if(mon>=13){mon=1;year++;}}}}}}else{j++;}}void service_t1()interrupt 3 using 1 //定时器1实现了数码管的动态显示{TH1=0xFC;TL1=0x18;if(P2==0xfd){P2=0xfb;P0=table[led[2]];}else if(P2==0xfb){P2=0xf7;P0=table[led[3]];}else if(P2==0xf7){P2=0xfe;P0=table[led[0]];}else if(P2==0xfe){P2=0xfd;P0=table[led[1]];}}五、制作实物图六、心得收获经过本次课程设计，我将课本上的知识转化为了实际的实物，更加深入的理解了单片机这，加强了自己的编程能力，与软硬件调试能力，总体来说，还是收获很大的。
51单片机数字钟设计
51单片机数字钟设计是一种常用的电子设计，它使用51单片机作为控制核心，通过数码管显示时间。
以下是一个简单的51单片机数字钟设计步骤：
1. 硬件设计
首先，需要选择一个合适的51单片机型号，如AT89C51、AT89S52等。
然后，需要选择数码管显示模块，可以选择多个数码管显示小时、分钟和秒。
同时，还需要选择适当的电源模块为数码管和单片机提供电源。
2. 软件设计
在软件设计方面，需要编写程序来控制数码管的显示，并实现时间的计数和更新。
可以使用定时器中断来实现时间的计数和更新。
同时，还需要编写程序来读取按键输入，以便用户可以调整时间。
3. 调试
在完成硬件和软件设计后，需要进行调试。
首先，需要检查硬件连接是否正确，然后通过调试程序来检查数码管的显示是否正确，以及时间计数和更新是否正常。
以上是一个简单的51单片机数字钟设计步骤，实际的设计可能需要根据具体需求进行修改和调整。
单片机数字时钟课程设计
单片机数字时钟课程设计一、课程目标单片机数字时钟课程设计旨在让八年级学生在巩固已学电子技术知识的基础上，通过实践操作，实现以下目标：1. 知识目标：（1）理解单片机的基本原理，掌握其编程方法；（2）掌握数字时钟的构成和工作原理；（3）学会使用相关电子元件，如LED显示屏、时钟芯片等。
2. 技能目标：（1）能够运用C语言进行单片机编程，实现数字时钟的基本功能；（2）通过动手实践，提高电路搭建和调试能力；（3）培养团队协作和问题解决能力。
3. 情感态度价值观目标：（1）激发学生对电子技术的兴趣，培养创新精神和动手实践能力；（2）养成严谨的学习态度，提高自主学习能力；（3）培养学生关爱环境、珍惜资源的意识，强化责任感。
本课程针对八年级学生的认知特点，注重理论与实践相结合，以学生为主体，教师为主导。
通过本课程的学习，学生能够将所学知识应用于实际项目中，提高综合运用能力，培养科学精神和创新意识。
课程目标分解为具体学习成果，便于后续教学设计和评估。
二、教学内容依据课程目标，教学内容围绕单片机数字时钟设计与实现展开，包括以下部分：1. 理论知识：（1）单片机原理及编程基础，参考教材第3章；（2）数字时钟工作原理及电路设计，参考教材第5章；（3）C语言编程及应用，参考教材第4章。
2. 实践操作：（1）数字时钟电路搭建，使用LED显示屏、时钟芯片等元件；（2）单片机编程，编写控制程序，实现时钟显示、校时等功能；（3）调试与优化，对搭建的数字时钟进行调试，确保其稳定运行。
3. 教学大纲：第1周：回顾单片机原理及编程基础，学习数字时钟工作原理；第2周：学习C语言编程，编写简单的数字时钟程序；第3周：设计数字时钟电路，进行电路搭建；第4周：编程实现数字时钟功能，进行调试与优化。
教学内容注重科学性和系统性，结合教材章节内容，以实践操作为主，使学生能够将理论知识与实际应用紧密结合，提高综合运用能力。
同时，教学进度安排合理，确保学生在规定时间内完成课程学习。
单片机数字时钟课程设计
单片机数字时钟课程设计一、课程目标知识目标：1. 让学生理解单片机的基本原理和编程方法，掌握数字时钟的设计与实现过程。
2. 使学生掌握数字时钟的显示原理，包括时、分、秒的显示和调整方法。
3. 让学生了解单片机与其他硬件设备（如LED显示屏、按键等）的接口技术。
技能目标：1. 培养学生运用单片机编程实现数字时钟功能的能力。
2. 培养学生运用所学知识解决实际问题的能力，如调试程序、排查故障等。
3. 提高学生的动手实践能力，能够独立完成数字时钟的搭建和调试。
情感态度价值观目标：1. 培养学生对单片机及电子制作的兴趣，激发学生的创新意识和探索精神。
2. 培养学生团队协作精神，学会在合作中解决问题，共同完成任务。
3. 培养学生严谨的学习态度和良好的学习习惯，注重实践与理论相结合。
分析课程性质、学生特点和教学要求：1. 课程性质：本课程为单片机应用实践课程，注重理论联系实际，培养学生的动手能力和创新能力。
2. 学生特点：学生已具备一定的单片机基础知识，有一定的编程基础，但实践能力有待提高。
3. 教学要求：以学生为主体，教师为主导，采用项目式教学，引导学生主动探究和解决问题。
二、教学内容1. 理论知识：- 单片机原理及编程基础回顾；- 数字时钟的原理与设计思路；- 单片机与其他硬件设备的接口技术。
2. 实践操作：- 数字时钟的硬件搭建，包括LED显示屏、按键等；- 单片机程序编写，实现时、分、秒的显示与调整；- 程序调试与故障排查。
3. 教学大纲：- 第一阶段（1课时）：单片机原理及编程基础回顾；- 第二阶段（2课时）：数字时钟原理学习，设计思路讲解；- 第三阶段（2课时）：硬件搭建与程序编写；- 第四阶段（1课时）：程序调试与故障排查；- 第五阶段（1课时）：成果展示与总结。
4. 教材关联：- 教材第3章：单片机原理及编程基础；- 教材第4章：数字时钟设计与实现；- 教材第5章：单片机与其他硬件设备接口技术。
单片机数字钟课程设计
单片机数字钟课程设计一、课程目标知识目标：1. 学生能理解单片机的基本原理，掌握数字时钟的工作机制；2. 学生能描述数字时钟的各个模块功能，如时钟电路、计数器、显示电路等；3. 学生能运用所学编程语言，如C语言，编写数字时钟的程序代码。
技能目标：1. 学生能运用单片机开发工具进行程序编写、调试和下载；2. 学生能动手搭建数字时钟硬件电路，实现时钟的显示和计时功能；3. 学生能通过实际操作，掌握基本电路故障排查和程序调试技巧。
情感态度价值观目标：1. 学生培养对单片机及电子制作的兴趣，激发创新意识和动手能力；2. 学生在团队协作中学会沟通、分享和承担责任，培养合作精神；3. 学生通过解决实际问题，体会科技对社会发展的作用，增强社会责任感。
课程性质：本课程为实践性较强的课程，结合理论教学和动手操作，让学生在实际操作中掌握单片机数字时钟的制作。
学生特点：学生具备一定的电子基础知识，对单片机有一定了解，喜欢动手实践，具有较强的求知欲和好奇心。
教学要求：注重理论与实践相结合，强调学生在操作过程中掌握知识，培养学生动手能力、创新意识和团队协作能力。
通过课程学习，使学生能够独立完成单片机数字时钟的设计与制作。
二、教学内容1. 理论知识：- 单片机原理：介绍单片机的硬件结构、工作原理和编程方法；- 数字时钟原理：分析数字时钟的组成、工作原理及各模块功能。
2. 实践操作：- 硬件设计：指导学生设计数字时钟的硬件电路，包括时钟电路、计数器、显示电路等；- 程序编写：教授学生使用C语言编写单片机程序，实现数字时钟的功能；- 调试与下载：教授学生如何使用开发工具进行程序调试和下载。
3. 教学大纲：- 第一周：单片机原理学习，了解数字时钟的基本原理；- 第二周：分析数字时钟各模块功能，学习C语言编程基础；- 第三周：设计数字时钟硬件电路，编写程序代码；- 第四周：进行程序调试，搭建完整的数字时钟系统。
4. 教材关联：- 教材第一章：单片机原理及其应用；- 教材第二章：数字电路设计基础；- 教材第三章：C语言编程基础；- 教材第四章：单片机程序设计与实践。
单片机多功能电子数字钟课程设计报告
多功能电子数字钟设计数字钟在日常生活中最常见, 应用也最广泛。
本文主要就是设计一款数字钟, 以89C52单片机为核心, 配备液晶显示模块、时钟芯片、等功能模块。
数字钟采用24小时制方式显示时间, 定时信息以及年月日显示等功能。
文章的核心主要从硬件设计和软件编程两个大的方面。
硬件电路设计主要包括中央处理单元电路、时钟电路、人机接口电路、信号处理电路、执行电路等几部分组成。
软件用C语言来实现, 主要包括主程序、键盘扫描子程序、时间设置子程序等软件模块。
关键词单片机液晶显示器模块数字钟一硬件电路设计及描述；1.MCS-51单片机单片机是在一块硅片上集成了各种部件的微型计算机。
这些部件包括中央处理器CPU、数据存储器RAM、程序存储器ROM、定时器/计数器和多种I/O接口电路。
8051单片机的结构特点有以下几点: 8位CPU；片内振荡器及时钟电路； 32根I/O线；外部存储器ROM和RAM；寻址范围各64KB；两个16位的定时器/计数器； 5个中断源, 2个中断优先级；全双工串行口。
定时器/计数器8051内部有两个16位可编程定时器/计数器, 记为T0和T1。
16位是指他们都是由16个触发器构成, 故最大计数模值为2 -1。
可编程是指他们的工作方式由指令来设定, 或者当计数器来用, 或者当定时起来用, 并且计数（定时）的范围也可以由指令来设置。
这种控制功能是通过定时器方式控制寄存器TMOD来完成的。
在定时工作时, 时钟由单片机内部提供, 即系统时钟经过12分频后作为定时器的时钟。
技术工作时, 时钟脉冲由TO和T1输入。
中断系统8051的中断系统允许接受五个独立的中断源, 即两个外部中断申请, 两个定时器/计数器中断以及一个串行口中断。
外部中断申请通过INTO和INT1（即P3.2和P3.3）输入, 输入方式可以使电平触发（低电平有效）, 也可以使边沿触发（下降沿有效）。
2.8051的芯片引脚如图1-2所示VCC: 供电电压。

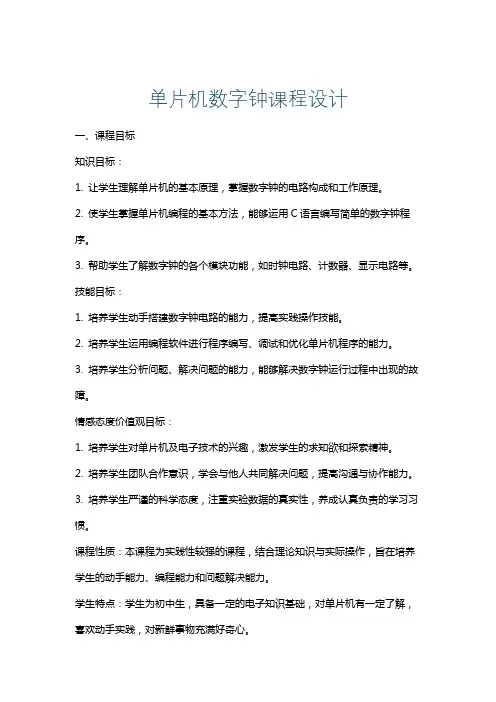

单片机数字钟课程设计
单片机数字钟课程设计一、课程目标知识目标：1. 让学生理解单片机的基本原理，掌握数字钟的电路构成和工作原理。
2. 使学生掌握单片机编程的基本方法，能够运用C语言编写简单的数字钟程序。
3. 帮助学生了解数字钟的各个模块功能，如时钟电路、计数器、显示电路等。
技能目标：1. 培养学生动手搭建数字钟电路的能力，提高实践操作技能。
2. 培养学生运用编程软件进行程序编写、调试和优化单片机程序的能力。
3. 培养学生分析问题、解决问题的能力，能够解决数字钟运行过程中出现的故障。
情感态度价值观目标：1. 培养学生对单片机及电子技术的兴趣，激发学生的求知欲和探索精神。
2. 培养学生团队合作意识，学会与他人共同解决问题，提高沟通与协作能力。
3. 培养学生严谨的科学态度，注重实验数据的真实性，养成认真负责的学习习惯。
课程性质：本课程为实践性较强的课程，结合理论知识与实际操作，旨在培养学生的动手能力、编程能力和问题解决能力。
学生特点：学生为初中生，具备一定的电子知识基础，对单片机有一定了解，喜欢动手实践，对新鲜事物充满好奇心。
教学要求：教师需结合学生特点，以引导为主，讲解与实践相结合，注重培养学生的自主学习能力和团队合作精神。
在教学过程中，关注学生的个体差异，给予个性化指导，确保每位学生都能达到课程目标。
通过课程学习，使学生能够独立完成数字钟的搭建和程序编写，提高综合运用知识的能力。
二、教学内容1. 单片机基础理论：介绍单片机的组成、工作原理，重点讲解AT89C52单片机的内部结构、引脚功能及特性。
教材章节：第一章 单片机概述，第二节 AT89C52单片机简介2. 数字钟电路设计：讲解数字钟的电路构成，包括时钟电路、计数器、显示电路等模块，分析各模块之间的连接关系。
教材章节：第二章 数字钟电路设计，第一节 数字钟概述，第二节 电路模块介绍3. 单片机编程：教授C语言编程基础，以数字钟为例，讲解程序设计思路、流程及编程技巧。
单片机数字钟课程设计
单片机数字钟课程设计单片机数字钟课程设计1. 硬件设计：- 使用单片机控制数字钟的显示和时间的设置功能，在电路板上连接LED数码管用于显示时间。
- 使用实时时钟芯片或者外部晶振作为时钟源，确保时间的准确性。
- 设置按键用于调整时间，包括小时、分钟和秒钟。
2. 功能设计：- 初始化功能：启动时将时间设置为00:00:00。
- 显示功能：将当前时间显示在LED数码管上，包括小时、分钟和秒钟。
- 调整时间功能：按下相应的按键，可以调整小时、分钟和秒钟，同时更新LED数码管上的显示。
- 闹钟功能：设置一个闹钟时间，并在闹钟时间到达时发出声音或者闪烁LED灯提示。
3. 软件设计：- 使用C语言编写单片机的程序，通过编程控制数码管的显示和按键的响应。
- 在程序中使用定时器中断来更新时间的显示，确保时间的准确性。
- 使用按键中断来响应按键的操作，包括调整时间和设置闹钟功能。
4. 测试与调试：- 在编写完程序后，进行测试和调试，确保各项功能的正常运行。
- 使用示波器等工具来监测时钟信号和按键信号的波形，确保硬件连接的正确性。
- 运行程序并观察LED数码管的显示，以及按键的响应情况，进行功能的验证。
5. 效果展示：- 在完成测试和调试后，将数字钟的效果展示给他人，包括时间的显示和调整、闹钟的设置和响应等功能。
- 可以将数字钟制作成实物展示，方便他人观看和操作，也可以进行演示和讲解，介绍数字钟的工作原理和设计思路。
整个单片机数字钟的课程设计过程包括硬件设计、功能设计、软件设计、测试与调试以及效果展示。
通过这个设计项目，可以锻炼学生的硬件和软件设计能力，提高他们对单片机原理和应用的理解和掌握程度。
单片机数字电子钟课程设计
单片机数字电子钟课程设计一、课程目标知识目标：1. 学生能理解单片机的基础知识，掌握数字电子时钟的原理和工作流程。
2. 学生能描述单片机编程的基本步骤，特别是与计时相关的指令和程序设计方法。
3. 学生能够解释数字电子钟各部分功能，如时钟电路、显示电路等，并了解它们之间的协作关系。
技能目标：1. 学生能够运用所学的单片机知识，设计并实现一个简单的数字电子钟程序。
2. 学生通过动手实践，提高焊接和电路排错的能力，能够组装和调试电子钟电路。
3. 学生能够利用仿真软件对电子钟程序进行测试和优化，培养问题解决和程序调试技巧。
情感态度价值观目标：1. 培养学生对电子制作的兴趣，激发创新意识和探索精神。
2. 通过团队协作完成项目，增强学生的合作意识和沟通能力。
3. 学生在课程学习过程中，能够体验到知识与实践相结合的成就感，培养科学、严谨的学习态度。
分析课程性质、学生特点和教学要求：本课程设计针对高中年级学生，假设他们已具备基础物理知识和一定的编程能力。
课程性质为实践性强的综合设计课，旨在通过单片机数字电子钟的制作，巩固学生的电子技术知识与技能。
课程目标设定时考虑了学生的年龄特点和认知水平，注重理论与实践的结合，鼓励学生动手操作和探究学习，旨在提高学生的综合技术应用能力。
通过具体的学习成果分解，本课程旨在让学生不仅学习到知识，而且能够将知识应用到实际问题的解决中，充分体现课程的实用性和创新性。
二、教学内容1. 单片机基础知识回顾：重点复习单片机的内部结构、工作原理及编程基础，关联教材第二章内容。
2. 数字电子时钟原理：讲解时钟电路、计数器、振荡器等组成部分，对应教材第四章第二节。
- 时钟电路的构成与工作原理- 计数器的作用及其编程方法- 振荡器的种类及其在电子时钟中的应用3. 单片机编程设计：结合教材第三章，介绍编写电子时钟程序所需的指令和编程技巧。
- 基本计时指令的使用- 程序流程图的绘制- 中断处理在电子时钟中的应用4. 电路设计与制作：依据教材第五章，指导学生进行电子时钟的电路设计和组装。
单片机简易时钟课程设计
单片机简易时钟课程设计一、课程目标知识目标：1. 学生能理解单片机的基本原理，掌握时钟电路的组成及工作原理。
2. 学生能运用所学编程知识，编写简易时钟程序，实现时、分、秒的正常显示。
3. 学生了解单片机在日常生活和工业中的应用，认识到单片机技术的重要性。
技能目标：1. 学生能独立完成单片机简易时钟的电路搭建，提高动手实践能力。
2. 学生能通过编程实现对时钟时间的调整，培养问题解决能力和逻辑思维能力。
3. 学生能够运用所学知识，进行课程项目的展示和汇报，提高沟通表达能力。
情感态度价值观目标：1. 学生对单片机技术产生兴趣，培养积极探索、求知若渴的学习态度。
2. 学生在课程实践中，养成团队协作、共同解决问题的良好习惯。
3. 学生通过单片机简易时钟的制作，认识到科技改变生活，增强社会责任感和创新意识。
课程性质：本课程为实践性较强的课程，结合理论知识，培养学生的动手能力和创新精神。
学生特点：学生在本年级已具备一定的单片机基础知识和编程能力，对实践操作有较高的兴趣。
教学要求：教师应注重理论与实践相结合，关注学生的个体差异，引导学生主动探究，培养实际操作能力。
在教学过程中，将课程目标分解为具体的学习成果，以便进行有效的教学设计和评估。
二、教学内容1. 理论知识：- 单片机基础原理复习；- 时钟电路的组成和工作原理；- 程序设计基础，重点讲解循环结构和条件判断；- 单片机I/O口编程及应用。
2. 实践操作：- 电路搭建：指导学生搭建简易时钟电路，熟悉相关电子元器件的使用；- 程序编写：指导学生编写简易时钟程序，实现时、分、秒的显示和调整；- 系统调试：教授学生如何对程序进行调试，确保时钟运行稳定。
3. 教学大纲：- 第一阶段：复习单片机基础原理，学习时钟电路原理，为期2课时；- 第二阶段：学习程序设计基础，进行I/O口编程实践，为期3课时；- 第三阶段：进行电路搭建和程序编写，为期4课时；- 第四阶段：系统调试，课程项目展示与评价，为期1课时。
单片机课程设计..数字钟
单片机课程设计——简单数字钟班级：姓名：学号：指导教师：目录1.系统设计及要求 (3)2.硬件总体设计方案 (3)2.1系统功能实现总体设计思路 (3)2.2.系统工作原理 (3)2.3总电路原理图 (4)2.4.原件清单 (5)3软件总体设计方案 (6)4.总结 (16)5.参考资料 (16)一.系统设计要求1.1基本功能1. 实时显示时、分、秒2. 实现时钟对表3. 使用220V/50Hz交流电源。
4. 停电时要有备用电池维持实时时钟。
二.硬件总体设计方案本次设计始终电路，使用了STC单片机芯片控制电路，单片机控制电路简单而且省去了很多复杂的线路，使电路简明易懂，使用键盘上的按键来调整时钟的时.分，用以扬声器来进行定时提醒，同时用汇编语言程序来控制整个时钟显示。
通过四个模块：键盘.芯片.扬声器.显示屏既可满足设计要求。
2.1系统功能实现总体设计思路此设计原理框图如下图所示，此电路包括以下四个部分：单片机，键盘，闹铃电路及显示电路。
设计原理图2.2.系统工作原理本程序采用汇编语言程序设计，使单片机控制数码显示时.分，第三个小数点闪烁一下表示一秒，当闪60次时就向分进位，分计数器记慢60后向时计数器进位，小时计数器按“23翻0”规律计数。
时，分的计数结果经过数据处理可直接送显示器显示。
当计数发送误差时可以用校正电路进行校正。
2.3.总电路原理图STC89C51有40引脚，双列直插（DIP ）封装，所用引脚功能如下：1.VCC ——运行时加＋4.5V2.GND ——接地3.XTAL1 ——振荡器反相放大器及内部时钟发生器的输入端4.XTAL2 ——振荡器反相放大器的输出端5.RST ——复位输入，高电平有效，在晶振工作时，在RST引脚上作用2个机器周期以上的高电平，将使单片机复位。
WDT溢出将使该引脚输出高电平，设置SFT AUXR的DISRTO位（地址8EH）可打开或关闭该功能。
DISRTO位缺省为RESET输出高电平打开状态。
