华为三层二层交换机双机热备份配置举例
华为三层+二层交换机双机热备份配置举例组网需求SE2300作为会话边界控制器被部署在企业网络和NGN网络之间，考虑到设备运行的可靠性，采用两台SE2300以主备备份方式工作。
其中SE2300-A作为主用，SE2300-B作为备用。
如图1-10所示，部企业网络1的网段地址为10.100.10.0/24，企业网络2的网段地址为10.100.20.0/24。
两台SE2300分别通过LAN Switch连接各个网络。
企业网络1对应的备份组虚拟IP地址为10.100.10.1；企业网络2对应的备份组虚拟IP地址为10.100.20.1；NGN网络对应的备份组虚拟IP地址为202.38.10.1。
SE2300-A和SE2300-B分别通过接口Ethernet1/0/0连接企业网络1，通过Ethernet2/0/0连接企业网络2，通过Ethernet4/0/0连接NGN网络。
图1-10 双机热备份典型配置组网配置思路采用如下思路进行配置：l在接口上配置VRRP备份组l配置VRRP管理组，将备份组添加到VRRP管理组中l配置HRP数据准备数据规划如下：l VRRP备份组虚拟IP地址l VRRP管理组的优先级配置步骤在进行VRRP相关配置前，请先确保SE2300自己能够正常工作，即已经成功地配置了信令代理和媒体代理功能，及各接口的IP地址。
之后进行如下配置：步骤1配置SE2300-A# 在Ethernet1/0/0接口上配置VRRP备份组1，并配置备份组的虚拟IP地址。
首先配置实地址，再配置虚地址，实地址和虚地址要配置在同一网段。
在组网环境中一定要注意检查不能有相同的vrid配置存在，不允许出现vrid相同的两台设备接在同一台交换机上。
<Quidway> system-view[Quidway] interface ethernet 1/0/0[Quidway-Ethernet1/0/0] ip address 10.100.10.2 24[Quidway-Ethernet1/0/0] vrrp vrid 1 virtual-ip 10.100.10.1# 在Ethernet2/0/0接口上配置VRRP备份组2，并配置备份组的虚拟IP地址。
[Quidway] interface ethernet 2/0/0[Quidway-Ethernet2/0/0] ip address 10.100.20.2 24[Quidway-Ethernet2/0/0] vrrp vrid 2 virtual-ip 10.100.20.1[Quidway-Ethernet2/0/0] quit# 在Ethernet3/0/0接口上配置VRRP备份组3，并配置备份组的虚拟IP地址。
[Quidway] interface ethernet 3/0/0[Quidway-Ethernet3/0/0] ip address 10.100.30.2 24[Quidway-Ethernet3/0/0] vrrp vrid 3 virtual-ip 10.100.30.1[Quidway-Ethernet3/0/0] quit# 在Ethernet4/0/0接口上配置VRRP备份组4，并配置备份组的虚拟IP地址。
[Quidway] interface ethernet 4/0/0[Quidway-Ethernet4/0/0] ip address 202.38.10.2 24[Quidway-Ethernet4/0/0] vrrp vrid 4 virtual-ip 202.38.10.1[Quidway-Ethernet4/0/0] quit# 创建VRRP管理组1。
[Quidway] vrrp group 1# 配置VRRP管理组优先级为105，并启动VRRP管理组抢占功能。
主机与备机VGMP优先级不能相差过大，否则影响切换。
主机与备机优先级之差不能超过5。
建议主机设置为105，备机为100。
[Quidway-vrrpgroup-1] vrrp-group priority 105[Quidway-vrrpgroup-1] vrrp-group preempt# 配置将备份组1、2、3、4添加到VRRP管理组1中，其中Ethernet3/0/0接口以transfer-only方式接入，作为传输备份信息的数据口，不影响系统VRRP状态改变。
建议将业务口与传输备份信息的数据口分开配置。
[Quidway-vrrpgroup-1] add interface Ethernet 1/0/0 vrrp vrid 1 data[Quidway-vrrpgroup-1] add interface Ethernet 2/0/0 vrrp vrid 2 data[Quidway-vrrpgroup-1]add interface Ethernet 3/0/0 vrrp vrid 3 data transfer-only[Quidway-vrrpgroup-1] add interface Ethernet 4/0/0 vrrp vrid 4 data# 启动VRRP管理组功能。
[Quidway-vrrpgroup-1] vrrp-group enable# 启动HRP双机热备份功能。
[Quidway] hrp enableHRP_M[Quidway] hrp enable sbcall# 配置备份NAT会话的源接口为Ethernet3/0/0。
HRP_M[Quidway] hrp interface Ethernet 3/0/0 id 3# 启动HRP实时备份机制。
HRP_M[Quidway] hrp auto-sync步骤2配置SE2300-BSE2300-B上VRRP管理组采用缺省优先级，即无需配置vrrp-group priority命令，并且接口IP与SE2300-A上不同。
其它与SE2300-A相同。
----结束配置文件l SE2300-A的配置文件#sysname Quidway#interface ethernet 1/0/0ip address 10.100.10.2 255.255.255.0vrrp vrid 1 virtual-ip 10.100.10.1#interface ethernet 2/0/0ip address 10.100.20.2 255.255.255.0vrrp vrid 2 virtual-ip 10.100.20.1#interface ethernet 3/0/0ip address 10.100.30.2 255.255.255.0vrrp vrid 3 virtual-ip 10.100.30.1#interface ethernet 4/0/0ip address 202.38.10.2 255.255.255.0vrrp vrid 4 virtual-ip 202.38.10.1#vrrp group 1vrrp-group priority 105vrrp-group preemptadd interface Ethernet 1/0/0 vrrp vrid 1 dataadd interface Ethernet 2/0/0 vrrp vrid 2 dataadd interface Ethernet 3/0/0 vrrp vrid 3 data transfer-only add interface Ethernet 4/0/0 vrrp vrid 4 datavrrp-group enable#hrp enablehrp enable sbcallhrp interface Ethernet 3/0/0 id 3hrp auto-sync#returnl SE2300-B的配置文件#sysname Quidway#interface ethernet 1/0/0ip address 10.100.10.3 255.255.255.0vrrp vrid 1 virtual-ip 10.100.10.1#interface ethernet 2/0/0ip address 10.100.20.3 255.255.255.0vrrp vrid 2 virtual-ip 10.100.20.1#interface ethernet 3/0/0ip address 10.100.30.3 255.255.255.0vrrp vrid 3 virtual-ip 10.100.30.1#interface ethernet 4/0/0ip address 202.38.10.3 255.255.255.0vrrp vrid 4 virtual-ip 202.38.10.1#vrrp group 1vrrp-group preemptadd interface Ethernet 1/0/0 vrrp vrid 1 dataadd interface Ethernet 2/0/0 vrrp vrid 2 dataadd interface Ethernet 3/0/0 vrrp vrid 3 data transfer-onlyadd interface Ethernet 4/0/0 vrrp vrid 4 datavrrp-group enable#hrp enablehrp enable sbcallhrp interface Ethernet 3/0/0 id 3hrp auto-sync#return1.5 双机热备份故障处理1.5.1 频繁显示配置错误的提示故障现象控制台上频繁显示VRRP配置错误的提示。
分析这表明收到一个错误的VRRP报文，一种可能是备份组的另一台设备由于配置不一致造成的，另一种可能是有的机器试图发送非法的VRRP报文。
对于第一种可能，可以通过修改配置来解决。
对于第二种可能，则是有些机器有不良企图，应当通过非技术手段来解决。
另外，可以通过配置密钥更大限度地避免攻击。
处理过程使用display current-configuration命令检查备份组每台设备的配置，确保各设备的VRRP参数一致。
1.5.2 同一个备份组出现多个Master故障现象同一备份组的多台设备都为Master。
这分为两种情况，一种是多个Master并存时间较短，这种情况是正常的，无需进行人工干预。
另一种是多个Master长时间共存，这很有可能是由于Master之间收不到VRRP报文，或者收到的报文不合法造成的。
处理过程步骤1使用ping命令测试备份组各Master设备之间是否在网络层互通。

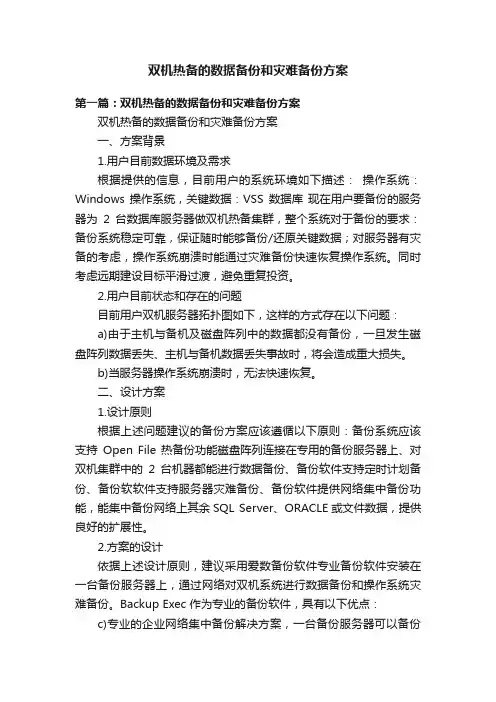

双机热备的数据备份和灾难备份方案
双机热备的数据备份和灾难备份方案第一篇：双机热备的数据备份和灾难备份方案双机热备的数据备份和灾难备份方案一、方案背景1.用户目前数据环境及需求根据提供的信息，目前用户的系统环境如下描述：操作系统：Windows 操作系统，关键数据：VSS数据库现在用户要备份的服务器为2台数据库服务器做双机热备集群，整个系统对于备份的要求：备份系统稳定可靠，保证随时能够备份/还原关键数据；对服务器有灾备的考虑，操作系统崩溃时能通过灾难备份快速恢复操作系统。
同时考虑远期建设目标平滑过渡，避免重复投资。
2.用户目前状态和存在的问题目前用户双机服务器拓扑图如下，这样的方式存在以下问题：a)由于主机与备机及磁盘阵列中的数据都没有备份，一旦发生磁盘阵列数据丢失、主机与备机数据丢失事故时，将会造成重大损失。
b)当服务器操作系统崩溃时，无法快速恢复。
二、设计方案1.设计原则根据上述问题建议的备份方案应该遵循以下原则：备份系统应该支持Open File 热备份功能磁盘阵列连接在专用的备份服务器上、对双机集群中的2台机器都能进行数据备份、备份软件支持定时计划备份、备份软软件支持服务器灾难备份、备份软件提供网络集中备份功能，能集中备份网络上其余SQL Server、ORACLE或文件数据，提供良好的扩展性。
2.方案的设计依据上述设计原则，建议采用爱数备份软件专业备份软件安装在一台备份服务器上，通过网络对双机系统进行数据备份和操作系统灾难备份。
Backup Exec 作为专业的备份软件，具有以下优点：c)专业的企业网络集中备份解决方案，一台备份服务器可以备份网络上多台服务器数据（文件服务器、VSS服务器、数据库服务器、邮件服务器等）d)备份软件支持Open file 热备份功能，能对正在使用的数据进行备份。
e)能根据需要制定灵活多变的备份计划任务f)支持服务器操作系统崩溃灾难备份/恢复g)支持集群，不论集群服务在主机还是辅机上，均能进行数据备份。
交换机双机热备方案
交换机双机热备方案概述在网络通信中，交换机是起到数据转发和接入端设备的重要角色。
为了确保网络的可靠性和稳定性，采用交换机双机热备方案可以提供高可用性和冗余保证，一旦其中一个交换机发生故障，另一个可以无缝接替其工作，确保网络的持续运行。
本文将介绍交换机双机热备方案的基本原理、实施过程和相关配置。
同时，还将讨论该方案的优缺点和适用场景。
基本原理交换机双机热备方案是通过配置两台交换机进行冗余和备份，实现高可用性的网络架构。
其中一台交换机担任主交换机的角色，负责数据转发和网络管理，另一台交换机担任备份交换机的角色，只有在主交换机故障时才接管其功能。
主要的原理有以下几点：1.心跳检测：主备交换机之间通过心跳检测来确保彼此的存活状态。
当主交换机故障时，备份交换机能够探测到主交换机的失效，从而触发故障切换。
2.数据同步：主备交换机之间通过数据同步来保持状态一致性。
备份交换机会周期性地从主交换机同步配置信息和网络状态，以便在故障时提供无缝切换。
3.快速切换：当主交换机故障时，备份交换机会迅速接管其功能，并通过更新网络信息来确保数据的顺利传输。
这个过程一般在数秒钟内完成，用户几乎无感知。
实施过程第一步：选购适合的交换机在实施交换机双机热备方案之前，首先需要选购适合的交换机设备。
一般情况下，厂商会提供特定的双机热备方案支持，需要确保所选交换机支持该方案并符合实际需求。
当然还要考虑交换机的性能、端口数量、扩展性和价格等方面。
第二步：配置主备交换机1.连接交换机：将主备交换机通过双向链路连接，确保可以进行心跳检测和数据同步。
2.配置主交换机：在主交换机上配置基本网络参数、VLAN、ACL等功能。
同时，需要启动交换机双机热备方案并指定备份交换机的IP地址。
3.配置备交换机：在备份交换机上同样配置基本网络参数、VLAN、ACL等功能，但不需要启动交换机双机热备方案。
4.启动主备关系：在主交换机上启动交换机双机热备方案，并指定备份交换机的IP地址。
华为三层交换机配置实例
华为三层交换机配置实例一例服务器1双网卡，内网IP:192.168.0.1，其它计算机通过其代理上网PORT1属于VLAN1PORT2属于VLAN2PORT3属于VLAN3VLAN1的机器可以正常上网配置VLAN2的计算机的网关为：192.168.1.254配置VLAN3的计算机的网关为：192.168.2.254即可实现VLAN间互联如果VLAN2和VLAN3的计算机要通过服务器1上网则需在三层交换机上配置默认路由系统视图下：ip route-static 0.0.0.0 0.0.0.0 192.168.0.1然后再在服务器1上配置回程路由进入命令提示符route add 192.168.1.0 255.255.255.0 192.168.0.254route add 192.168.2.0 255.255.255.0 192.168.0.254这个时候vlan2和vlan3中的计算机就可以通过服务器1访问internet了~~华为路由器与CISCO路由器在配置上的差别＂华为路由器与同档次的CISCO路由器在功能特性与配置界面上完全一致，有些方面还根据国内用户的需求作了很好的改进。
例如中英文可切换的配置与调试界面，使中文用户再也不用面对着一大堆的英文专业单词而无从下手了。
另外它的软件升级，远程配置，备份中心，PPP回拨，路由器热备份等，对用户来说均是极有用的功能特性。
在配置方面，华为路由器以前的软件版本(VRP1.0－相当于CISCO的IOS)与CISCO有细微的差别，但目前的版本(VRP1.1)已和CISCO兼容，下面首先介绍VRP软件的升级方法，然后给出配置上的说明。
一、 VRP软件升级操作升级前用户应了解自己路由器的硬件配置以及相应的引导软件bootrom的版本，因为这关系到是否可以升级以及升级的方法，否则升级失败会导致路由器不能运行。
在此我们以从VRP1.0升级到VRP1.1为例说明升级的方法。
园区出口配置举例(防火墙旁路)
1 大型园区出口配置示例（防火墙旁路部署）1.1 配置注意事项●本举例中的交换机以华为公司的S系列框式交换机为例、防火墙以USG系列为例、路由器以NE系列为例。
●本配置案例仅涉及企业网络出口相关配置，涉及企业内网的相关配置请参见华为S系列园区交换机快速配置中的“大型园区组网场景”。
●本例仅涉及防火墙与交换机的对接配置以及防火墙的双机热备配置。
防火墙上的安全业务规划及园区安全策略、攻击防范、带宽管理、IPSec等功能的配置示例请参见《防火墙配置案例集》。
●本例仅涉及园区出口路由器与交换机的对接配置。
路由器在公网侧的配置示例请参见NE系列路由器《配置指南》。
1.2 组网需求在大型园区出口，核心交换机上行通过路由器访问外网。
防火墙旁挂于核心交换机，对业务流量提供安全过滤功能。
为了简化网络并提高可靠性，在核心层交换机通常部署集群。
在防火墙上部署双机热备（主备模式），当其中一台故障时，业务可以平滑切换到另一台。
核心交换机双归接入2台出口路由器，路由器之间部署VRRP确保可靠性。
为提高链路可靠性，在核心交换机与出口路由器之间，核心交换机与防火墙之间，2台防火墙之间均通过Eth-Trunk互连。
如下图所示。
图1-1园区出口组网图（防火墙旁挂，双机热备）在一般的三层转发环境下，园区内外部之间的流量将直接通过交换机转发，不会经过FW1或FW2。
当流量需要从交换机转发至FW，经FW检测后再转发回交换机，就需要在交换机上配置VRF功能，将交换机隔离成两个相互独立的虚拟交换机VRF-A和根交换机Public。
Public作为连接出口路由器的交换机。
对于下行流量，它将外网进来的流量转发给FW 进行检测；对于上行流量，它接收经FW检测后的流量，并转发到路由器。
VRF-A作为连接内网侧的交换机。
对于下行流量，它接收经FW检测后的流量，并转发到内网；对于上行流量，它将内网的流量转发到FW去检测。
根据上图中的流量转发路径可以将上图转换成如下所示的更容易理解的逻辑组网图。
华为三层交换机配置命令
华为三层交换机配置命令华为三层交换机配置命令你的三层交换机是不是经常让你机器不好使，看看下面的三层交换机配置文章，一切问题都能解决。
yjbys详细介绍实例讲解：全面的三层交换机配置比较全面的三层交换机配置实例，带命令解释哟!快来get吧!三层交换机配置：Enable //进入私有模式Configure terminal //进入全局模式service password-encryption //对密码进行加密hostname Catalyst 3550-12T1 //给三层交换机定义名称enable password 123456. //enable密码Enable secret 654321 //enable的加密密码(应该是乱码而不是654321这样)Ip subnet-zero //允许使用全0子网(默认都是打开的)Ip name-server 172.16.8.1 172.16.8.2 //三层交换机名字Catalyst 3550-12T1对应的IP地址是172.16.8.1Service dhcp //提供DHCP服务ip routing //启用三层交换机上的路由模块Exit三层交换机配置：Vtp mode server //定义VTP工作模式为sever模式Vtp domain centervtp //定义VTP域的名称为centervtpVlan 2 name vlan2 //定义vlan并给vlan取名(如果不取名的话，vlan2的名字应该是vlan002)Vlan 3 name vlan3Vlan 4 name vlan4Vlan 5 name vlan5Vlan 6 name vlan6Vlan 7 name vlan7Vlan 8 name vlan8Vlan 9 name vlan9Exit三层交换机配置：interface Port-channel 1 //进入虚拟的`以太通道组1switchport trunk encapsulation dot1q //给这个接口的trunk封装为802.1Q的帧格式switchport mode trunk //定义这个接口的工作模式为trunkswitchport trunk allowed vlan all //在这个trunk上允许所有的vlan通过Interface gigabitethernet 0/1 //进入模块0上的吉比特以太口1 switchport trunk encapsulation dotlq //给这个接口的trunk封装为802.1Q的帧格式switchport mode trunk //定义这个接口的工作模式为trunkswitchport trunk allowed vlan all //在这个trunk上允许所有的vlan通过channel-group 1 mode on //把这个接口放到快速以太通道组1中Interface gigabitethernet 0/2 //同上switchport trunk encapsulation dotlqswitchport mode trunkswitchport trunk allowed vlan allchannel-group 1 mode on三层交换机配置：port-channel load-balance src-dst-ip //定义快速以太通道组的负载均衡方式(依*源和目的IP的方式)interface gigabitethernet 0/3 //进入模块0上的吉比特以太口3 switchport trunk encapsulation dotlq //给trunk封装为802.1Qswitchport mode trunk //定义这个接口的工作模式为trunkswitchport trunk allowed vlan all //允许所有vlan信息通过interface gigabitethernet 0/4 //同上switchport trunk encapsulation dotlqswitchport mode trunkswitchport trunk allowed vlan allinterface gigbitethernet 0/5 //同上switchport trunk encapsulation dotlqswitchport mode trunkswitchport trunk allowed vlan allinterface gigbitethernet 0/6 //同上switchport trunk encapsulation dotlqswitchport mode trunkswitchprot trunk allowed vlan all三层交换机配置：interface gigbitethernet 0/7 //进入模块0上的吉比特以太口7 Switchport mode access //定义这个接口的工作模式为访问模式switchport access vlan 9 //定义这个接口可以访问哪个vlan(实际就是分配这个接口到vlan)no shutdownspanning-tree vlan 6-9 cost 1000 //在生成树中，vlan6-9的开销定义为10000interface range gigabitethernet 0/8 – 10 //进入模块0上的吉比特以太口8,9,10switchport mode access //定义这些接口的工作模式为访问模式switchport access vlan 8 //把这些接口都分配到vlan8中no shutdown三层交换机配置：spanning-tree portfast //在这些接口上使用portfast(使用portfast以后，在生成树的时候不参加运算，直接成为转发状态)interface gigabitethernet 0/11 //进入模块0上的吉比特以太口11switchport trunk encapsulation dotlq //给这个接口封装为802.1Qswitchport mode trunk //定义这个接口的工作模式为trunkswitchport trunk allowed vlan all //允许所有vlan信息通过interface gigabitethernet 0/12 //同上switchport trunk encapsulation dotlqswitchport mode trunkswitchport trunk allowed vlan allinterface vlan 1 //进入vlan1的逻辑接口(不是物理接口，用来给vlan做路由用)ip address 172.16.1.7 255.255.255.0 //配置IP地址和子网掩码no shutdown三层交换机配置：standby 1 ip 172.16.1.9 //开启了冗余热备份(HSRP)，冗余热备份组1，虚拟路由器的IP地址为172.16.1.9standby 1 priority 110 preempt //定义这个三层交换机在冗余热备份组1中的优先级为110，preempt是用来开启抢占模式interface vlan 2 //同上ip address 172.16.2.252 255.255.255.0no shutdownstandby 2 ip 172.16.2.254standby 2 priority 110 preemptip access-group 101 in //在入方向上使用扩展的访问控制列表101interface vlan 3 //同上ip address 172.16.3.252 255.255.255.0no shutdown三层交换机配置：standby 3 ip 172.16.3.254standby 3 priority 110 preemptip access-group 101 ininterface vlan 4 //同上ip address 172.16.4.252 255.255.255.0 no shutdownstandby 4 ip 172.16.4.254standby 4 priority 110 preemptip access-group 101 ininterface vlan 5ip address 172.16.5.252 255.255.255.0 no shutdownstandby 5 ip 172.16.5.254standby 5 priority 110 preemptip access-group 101 ininterface vlan 6ip address 172.16.6.252 255.255.255.0 no shutdown三层交换机配置：standby 6 ip 172.16.6.254standby 6 priority 100 preempt interface vlan 7ip address 172.16.7.252 255.255.255.0 no shutdownstandby 7 ip 172.16.7.254standby 7 priority 100 preempt interface vlan 8ip address 172.16.8.252 255.255.255.0 no shutdownstandby 8 ip 172.16.8.254standby 8 priority 100 preemptinterface vlan 9ip address 172.16.9.252 255.255.255.0no shutdown三层交换机配置：standby 9 ip 172.16.9.254standby 9 priority 100 preemptaccess-list 101 deny ip any 172.16.7.0 0.0.0.255 //扩展的访问控制列表101access-list 101 permit ip any anyInterface vlan 1 //进入vlan1这个逻辑接口Ip helper-address 172.16.8.1 //可以转发广播(helper-address 的作用就是把广播转化为单播，然后发向172.16.8.1)Interface vlan 2Ip helper-address 172.16.8.1Interface vlan 3ip helper-address 172.16.8.1interface vlan 4ip helper-address 172.16.8.1interface vlan 5ip helper-address 172.16.8.1interface vlan 6ip helper-address 172.16.8.1interface vlan 7ip helper-address 172.16.8.1interface vlan 9ip helper-address 172.16.8.1router rip //启用路由协议RIPversion 2 //使用的是RIPv2，如果没有这句，则是使用RIPv1network 172.16.0.0 //宣告直连的网段exit三层交换机配置：ip route 0.0.0.0 0.0.0.0 172.16.9.250 //缺省路由，所有在路由表中没有办法匹配的数据包，都发向下一跳地址为172.16.9.250这个路由器line con 0line aux 0line vty 0 15 //telnet线路(路由器只有5个，是0-4)password 12345678 //login密码loginendcopy running-config startup-config 保存配置【华为三层交换机配置命令】。

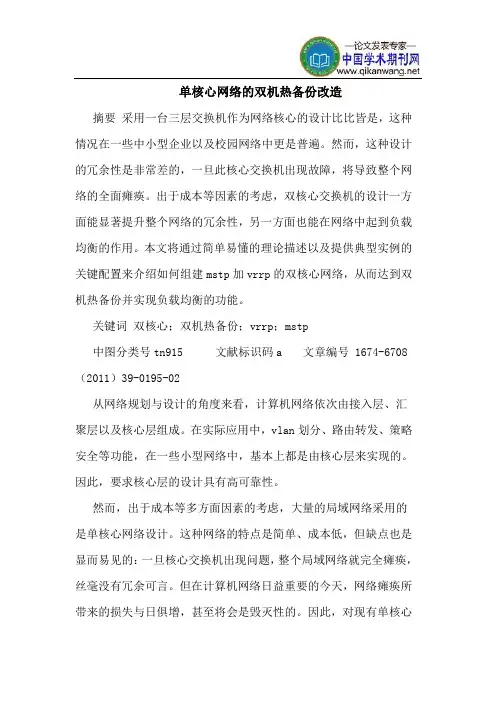

单核心网络的双机热备份改造
