喷油嘴清洗超详细图解

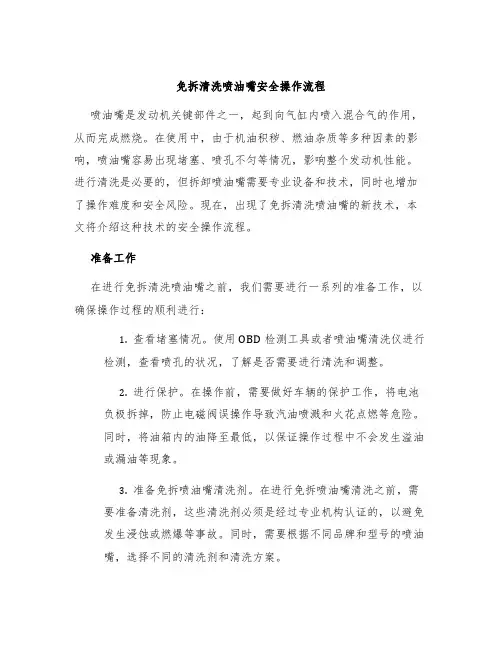

免拆清洗喷油嘴安全操作流程
免拆清洗喷油嘴安全操作流程喷油嘴是发动机关键部件之一，起到向气缸内喷入混合气的作用，从而完成燃烧。
在使用中，由于机油积秽、燃油杂质等多种因素的影响，喷油嘴容易出现堵塞、喷孔不匀等情况，影响整个发动机性能。
进行清洗是必要的，但拆卸喷油嘴需要专业设备和技术，同时也增加了操作难度和安全风险。
现在，出现了免拆清洗喷油嘴的新技术，本文将介绍这种技术的安全操作流程。
准备工作在进行免拆清洗喷油嘴之前，我们需要进行一系列的准备工作，以确保操作过程的顺利进行：1.查看堵塞情况。
使用OBD检测工具或者喷油嘴清洗仪进行检测，查看喷孔的状况，了解是否需要进行清洗和调整。
2.进行保护。
在操作前，需要做好车辆的保护工作，将电池负极拆掉，防止电磁阀误操作导致汽油喷溅和火花点燃等危险。
同时，将油箱内的油降至最低，以保证操作过程中不会发生溢油或漏油等现象。
3.准备免拆喷油嘴清洗剂。
在进行免拆喷油嘴清洗之前，需要准备清洗剂，这些清洗剂必须是经过专业机构认证的，以避免发生浸蚀或燃爆等事故。
同时，需要根据不同品牌和型号的喷油嘴，选择不同的清洗剂和清洗方案。
操作流程在完成上述准备工作后，可以按照以下免拆清洗喷油嘴的安全操作流程进行操作：步骤一：接线将清洗仪与车辆系统连接，选择适当的清洗方案和清洗剂型号，根据提示进行设定。
步骤二：清洗预热进行清洗预热，预热时需要保持车辆空置，不进行加速等操作，以避免产生不必要的危险。
步骤三：自动清洗选择自动清洗功能，并按照系统提示进行操作，等待清洗完成。
在清洗过程中，车辆应该停止工作，因为发动机的高温和高压会影响清洗效果和操作安全。
步骤四：手动清洗对于一些特殊的堵塞情况，需要进行手动清洗，手动清洗时需要将清洗仪调整为手动模式，并进行喷油嘴的操作和检测。
在使用手动模式的过程中，应该非常谨慎，遵循操作规范和安全要求。
步骤五：校验调整进行清洗和调整后，需要进行校验调整，检测清洗后的喷油嘴性能和自动调整功能是否正常。
【图】最详细的喷油嘴清洗教程！
【图】最详细的喷油嘴清洗教程！习惯，上图，慢慢看，再详细说说及更新。
其实论坛已经有不少清洗作业，包括我自己的。
但是还是想再说说。
1.首先看看喷油嘴的构造。
看到汽油过滤的最后一道防线吗？2。
最后一道防线-喷油嘴过滤网。
网上有卖，20元到5毛一个。
3。
8T跟桑塔纳的喷油嘴型号。
我认为是一样的，除了插头，而桑塔纳的插头跟1.6及1.8是一样的。
至于喷油量，这里暂时不讨论，我认为通用。
3。
拆开滤网及没拆滤网的图片对比。
4。
我买回来的桑塔纳喷油嘴，我已经先用布及纸巾把表面都先认真擦了一遍，目的就是为了防止大块脏东西掉进里面。
看到油嘴有多脏，我想，如果大家没清洗过，状况是一样的。
5.拆掉能拆的进行粗清洗。
5.1。
还是用纸巾认真清理后的效果。
6。
开始拆滤网了，就是找颗适合的螺丝，把它旋进去，旋紧，再拔出来，可以一边拔一边左右摆动，感觉螺丝松了就继续旋紧。
不要脱掉。
有时可能比较要大力点。
6.1其实方法是学习另一位坛友作业。
6.2 网上卖的专拆工具，其实原理跟用螺丝一样，只是它设计比较好。
7。
拔出来了，滤网还算可以。
8。
看看里面状况。
9。
再用纸巾擦擦里面。
我想，这么脏，难道阀针能闭合紧密吗。
到上面为止，我还没用到化油剂，最后当然用化油剂清洗里面啦，详细可以看看其它帖子。
我会再继续更新。
还有，在这里说说，上面方法是破坏性的，就是滤网不能再用，除非你换新的滤网，或打算像我这次一样，、打算不用滤网装车，我打算迟点就上这套没滤网的桑塔纳上我车试。
10.拆下来的四个滤网，其实状态还是不错的，平时清洗，完全可以考虑不用拆开更换。
我看到可以透光，没什么堵塞。
11.其实，再认真看看喷油嘴结构。
现在我们很清楚了，喷油嘴最脏的部分是过滤网，如果过滤网是好的，基本里面不会太脏。
如果你清洗，心急，一拆下喷油嘴就朝里面喷化清剂，就有可能把脏东西冲破滤网，进入里面，这样情况可能更差。
如果你不打算换滤网而清洗喷油嘴，正确是，先把喷油嘴滤网的那头放入化清剂容器中，慢慢晃动清洗，把里面的脏东西清洗倒流出来。
喷油嘴清洗机的使用
第五步检测清洗，按下列步骤操作： 一、选择检测清洗分析 1．检测喷油嘴的滴漏一首先再次检查喷油嘴的 “o’’型密封圈组（发现坏的要更换）并选择相应 的喷油嘴接头连接好，将喷油嘴安装在测试架上， 然后连接好信号线接头。按“油泵开关”键启动 油泵，调节调压旋钮把压力设至被检查出厂规定 压力（最好高10%），观测喷油嘴是否滴漏，如 发现一分钟滴漏大于一滴（或按技术标准）则需 要更换喷油嘴。
全过程喷油检测模式
脉宽3ms，转速750转／分，后转速增至 9950／分，脉宽降至1.1毫秒。后转速降至 7 50转／分，脉宽增至3ms.共循环10次， 运行时间50秒，测试结束后等待25秒，回 油3 0秒。
安全规程
1．必须严格遵照摩托车修理厂的行业安全规则进行操作。 2．设备长时间工作后必须间歇停机，以保障其使用寿命。 3．必须使用带有地线的三孔插座和漏电保护开关，且机 壳必须接地才能工作，以避免机壳带电而发生触电事故。 4．必须使用专用检测液，且不能与清洗液混用。 5.喷油嘴检测液和超声波清洗液均属化学物质，使用时应 尽量与皮肤与眼睛接触，如果清洗液意外沾到眼睛，应立 即用水冲洗，并请医生治疗。 6．严禁烟火，场地环境周围不允许有明火或吸烟，必须 配置灭火器，以防火警发生。 7-由于测试量筒为石英玻璃，易破碎，故在机器周围不要 放置其它物品，以免磕碰撞碰造成破碎。
2．检测喷油嘴的喷油角度和雾化状态一按 “直喷’’键，喷油嘴直喷，观察喷油角 度和雾化状态，喷油嘴角度要一致（或按 被检汽车，摩托车出厂技术标准），雾化 要均匀，无射流现象，否则要更换。 3．检测喷油嘴开启和开闭压力，从压力表 动态观察开启和开闭压力。
4．检测喷油嘴的喷油均匀度按预置键，（内置 数据显示内置低速750转／分，中速3200转／分， 高速5600转／分，相应的脉宽为3ms，12ms， 5.8ms；相应的时间为320秒，37秒，32秒：相 应的次数为4000，2000及3000。打开油泵，把 压力调到被检查系统油压表规定压力，按“检测” 键，记数完毕(即显示 0000)后，观测每个喷油嘴 在试管内的喷油量，均匀度不超过9%，则视为合 格（或按技术标准），超过范围的要更换。
4D20喷油器清洗要领
剂清洗干净（图10）
刮除
8
用台钳夹住喷油器的中上位置，并 注意台钳力矩不要过紧，保证在拆解喷油器
用棉布对喷油器进行保护
时，喷油器不跟转即可（大于55±2N·m）
9
用15#加长套管将喷油嘴盖拆开 （图11），慢慢取下喷油嘴盖，将 喷油器从台钳上取下
注意：缓慢取下喷油嘴盖，避免内部喷嘴、 弹簧、控制阀掉落
作业 名称
GW4D20喷油器清洗要领
作业指导书
顺序
项目
要点
1、清洗喷油器时只拆解喷油器前端喷油嘴部
分，其余部分不得拆解；
2、在拆解、清洗、组装的过程中要保证作业
环境的清洁度；
3、作业场地必须封闭、清洁区域，严禁露天
作业；
1
清洗前必须遵照此注意事项进行
4、作业场地不充许有飞尘、颗粒物质产生； 5、操作人员不充许带棉手套，操作前先行洗
到20MPa；
2、低压油路无堵塞现象，用手油泵泵油，低
压油路出油正常；
3、用试灯测试，喷油器无电压信号； 4、喷油器回油管无回油或回油量小。
图5
图2
图4
图6
每天进步一点点
3
断开整车电瓶负极，拆下发动机装 饰罩，使用化油器清洗剂清洗喷油 器安装孔周围，拔掉喷油器线束插 头
确保将喷油器安装孔周围清洗干净，避免在 拆装时造成喷油器污染，以及周围的杂质进 入燃烧室内（图3、图4）
行清洗（图16）
器内杂质排出
15 清洗完毕按先后顺序组装
注意：组装时从清洁柴油中将各配件取出， 再次确认各配件的清洁度，避免沾上杂质， 保证安装时的清洁度；喷油嘴螺帽的力矩 为：55±2N·m
16
检查铜垫片、喷油器防尘胶圈的外 如发现铜垫片、防尘胶圈外观存在划伤、变
喷油嘴清洗超详图解
喷油嘴清洗超详图解————————————————————————————————作者：————————————————————————————————日期：2喷油嘴清洗超详细图解本俱乐部喷油嘴清洗有文无图，节气门清洗俱乐部有，不再累述声明：本文为整理转载，图文来自中国车友俱乐部，作者是海星，文字说明原文引用材料，化油器清洗剂，1~2瓶，价格8元/瓶，共16元，主要在浸泡时浪费太多！！图文中有的地方发重了，图文太多，因为不影响阅读，所以就不修改了，请大家谅解！！（补充说明，SSSS店清洗节气门150元，清洗喷油嘴450元，共600元），节气门清洗很简单，查本俱乐部清洗喷油嘴节气门超详解图需要的工具：[ 可以调节角度的活结和一个8号套筒头（8#套筒用于节气门拆卸，本俱乐部有节气门清洗方法，所以不累述）首先拆卸发动机护罩3个卡口点都标出来了你只要用力拽就可以了进入主体：他才是我们的目的地这是拆卸的5个卡头和2个螺母卡口螺母卡口只要用力往上拽掉OK 4个喷油嘴的电源线插头按住箭头指示的地方拔掉5个喷油嘴电源线和2个塑料螺母拆卸完毕的样子接下来用10#眼睛扳手拆卸固定喷油嘴的支架把2可螺丝都拆掉来拆卸供给喷油嘴油管的接头箭头指的黑色塑料扣往右推推到位置用手把住然后分离就是这个塑料扣用手把住箭头指的地方往上拽用力点拽不坏的哦拆下来的支架和喷油嘴接下来要拆卸4个喷油嘴箭头制的地方就是卡头用－字螺丝刀拆卸卡头只要卡口脱离就可以用尽拽把拽掉喷油嘴喷油嘴拆掉的样子箭头指的是密封圈，橡胶的慢点来别弄坏了（俺就弄坏了一个去汽配城买了10个嘿嘿10元，留着备用。
和昌河微型车的喷油嘴密封圈一个样）4个全拆掉怕清洗液氧化橡胶，拆下来最好清洗一下喷油嘴的喷油头和内部放入自治的容器里（浸泡20分钟）清洗一下喷油嘴的喷油头和内部放入自治的容器里（浸泡20分钟）浸泡20分钟之后安装不要着急有位朋友说了喷油嘴内部没清理呢？不要着急马上就请洗内部（我们没有专业的设备，装到车上在清洗喷油嘴内部）4个喷油嘴安装好了之后，灌满清洗液一定要灌满安装到车上把4个喷油嘴电源和汽油连接管头插上不要装入燃烧室让喷油嘴冲外垫上一块布或者塑料布防止清洗液喷出漏到发动机上上车点火发动机不会着火的哦间隔20秒拧一次钥匙门来回拧10次左右休息5分钟在拧。

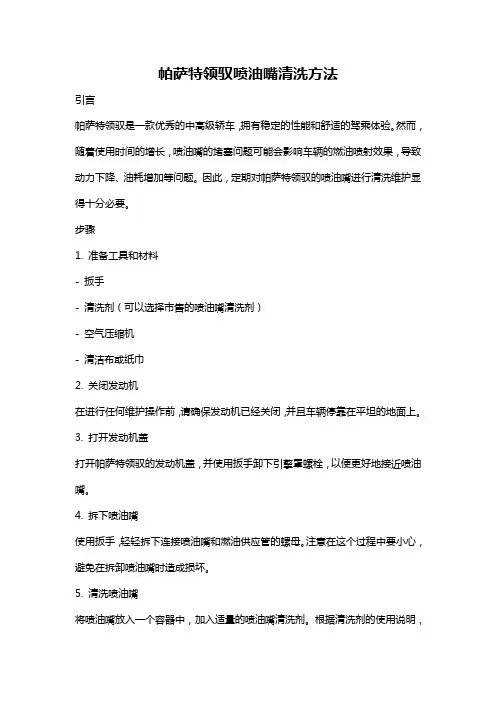

帕萨特领驭喷油嘴清洗方法
帕萨特领驭喷油嘴清洗方法引言帕萨特领驭是一款优秀的中高级轿车，拥有稳定的性能和舒适的驾乘体验。
然而，随着使用时间的增长，喷油嘴的堵塞问题可能会影响车辆的燃油喷射效果，导致动力下降、油耗增加等问题。
因此，定期对帕萨特领驭的喷油嘴进行清洗维护显得十分必要。
步骤1. 准备工具和材料- 扳手- 清洗剂（可以选择市售的喷油嘴清洗剂）- 空气压缩机- 清洁布或纸巾2. 关闭发动机在进行任何维护操作前，请确保发动机已经关闭，并且车辆停靠在平坦的地面上。
3. 打开发动机盖打开帕萨特领驭的发动机盖，并使用扳手卸下引擎罩螺栓，以便更好地接近喷油嘴。
4. 拆下喷油嘴使用扳手，轻轻拆下连接喷油嘴和燃油供应管的螺母。
注意在这个过程中要小心，避免在拆卸喷油嘴时造成损坏。
5. 清洗喷油嘴将喷油嘴放入一个容器中，加入适量的喷油嘴清洗剂。
根据清洗剂的使用说明，让其浸泡一段时间，通常约为15-30分钟。
6. 洗净喷油嘴使用清水冲洗喷油嘴，以确保彻底清除掉清洗剂和杂质。
同时，可以用纸巾或清洁布轻轻擦拭喷油嘴的表面，去除残余的污垢。
7. 审查和检测检查喷油嘴的喷孔是否清晰，不存在堵塞现象。
此外，还可以借助空气压缩机将清洗剂和水从喷油嘴吹出，以确保通畅性。
8. 安装喷油嘴将清洗干净的喷油嘴重新安装回原先的位置，并使用扳手紧固连接螺母。
确保螺母紧固时不要过度用力，以免损坏喷油嘴。
9. 测试运行完成喷油嘴清洗后，关闭发动机盖，启动发动机并进行短暂的试运行。
检查车辆的动力输出和油耗情况，确保清洗后的喷油嘴工作正常。
结论通过定期清洗帕萨特领驭喷油嘴，能够保持其良好的工作状态，并避免堵塞问题的发生。
当然，如果您对喷油嘴清洗操作不够熟悉或缺乏相关工具，建议将车辆送至专业的汽车维修店进行喷油嘴清洗和维护。
这样能够确保喷油嘴得到专业的保养，让您的帕萨特领驭长久保持优秀的性能和舒适的驾乘体验。
免拆清洗燃油嘴的方法
免拆清洗燃油嘴的方法
免拆清洗燃油嘴的方法主要包括以下步骤：
1. 将清洗器挂在汽车前盖上，查找发动机的进回油管，将回油管从其与发动机的连接点拆下，选择合适接头将回油管用塞头堵住。
2. 用纸巾擦擦里面。
3. 最后用化油剂清洗里面。
需要注意的是，即使喷油嘴轻微堵塞，也不用太紧张，因为在高档位加速时，杂质可以被喷走溶解掉。
此外，如果使用的汽油一直绝对没有问题，那么喷油嘴一般是2年或4到6万公里清洗一次既可以。
以上信息仅供参考，如果您还有疑问，建议咨询专业人士。
打印机喷头清洗图解
喷墨打印机喷头清洗方法图解打印机喷头清洗完全流程介绍由于很多用户对溶剂型墨水是否容易堵头和是否容易腐蚀喷头存在很大的疑虑，我们对打印机完整的进行了一次“堵头”“清洗”的操作流程，希望大家借鉴! 我先故意让打印机闲置了一周,没有开机也没有打印喷嘴检查，一周后，直接开机打印喷嘴测试,结果如下图：可以看到,喷嘴基本上完全被堵住了，只有零星几个喷嘴还可以打印,使用打印机的自动清洗功能，连续清洗了5次，还是没有什么效果.接下来就开始进行手工清洗。
先将喷头从打印机里面拉出来：取下小墨囊或墨盒，将打印头上面数据线上的保护盖取下，（保护盖两头各有一个锁扣，用指甲轻轻一翘就能将保护盖取下。
接着在用螺丝刀拧下固定打印头的螺丝，小心的拔下排线,摘下打印头。
准备一台超声波清洗机向清洗机内注入20毫升左右专用清洗液（溶剂墨水专用的，也可以用无水酒精代替，但效果没有清晰液好。
将取下的喷头放入超声波清洗机里面，以清洗液刚好没住打印头部分为准，液面高度大约0.5cm。
盖上清洗机的盖子,按下启动键,机器便开始自动清洗。
一般连续清洗不要超过三次，等一个小时后,在连续清洗三次。
如果堵头很严重，可以让喷头在清洗机里面浸泡24小时左右。
清洗完的喷头还要进行检测，我们可以先不安装到机器上,直接用手工检测。
找一只医用注射器，取下针头，抽取少量清晰液，然后小心的将注射器垂直插在喷头的喷嘴上面，慢慢用力,将清洗液注入喷头里面.从打印头下面就可以看到有清洗液喷出，如果喷出的清洗液完全流畅，没有分岔和间隔的现象就说明喷头完全清通了。
如下图:如果喷出的墨水有分岔或明显有间隔，就说明喷头还没有完全清洗好，还要继续清洗或浸泡.如下图：当喷头完全清通之后，取出打印头，晾干多余的清洗液或用电吹风小心的吹干打印头。
(一定注意,必须要等打印头完全干了之后，在安装到打印机里面，否则极易烧毁打印头！）安装到打印机里面之后，开机，清洗（目的是为了将喷嘴里面多余的清洗液洗掉，并使墨水完全充满打印头）,打印喷嘴测试，一直到打印出完整的测试线为止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喷油嘴清洗超详细图解
本俱乐部喷油嘴清洗有文无图，节气门清洗俱乐部有，不再累述声明：本文为整理转载，图文来自中国车友俱乐部，作者是海星，文字说明原文引用材料，化油器清洗剂，1~2瓶，价格8元/瓶，共16元，主要在浸泡时浪费太多！！图文中有的地方发重了，图文太多，因为不影响阅读，所以就不修改了，请大家谅解！！（补充说明，SSSS店清洗节气门150元，清洗喷油嘴450元，共600元），节气门清洗很简单，查本俱乐部清洗喷油嘴节气门超详解图需要的工具：
可以调节角度的活结和一个8号套筒头（8#套筒用于节气门拆卸，本俱乐部有节气门清洗方法，所以不累述）
首先拆卸发动机护罩 3个卡口点都标出来了你只要用力拽就可以了
进入主体：他才是我们的目的地
这是拆卸的5个卡头和2个螺母卡口
螺母卡口只要用力往上拽掉OK
4个喷油嘴的电源线插头按住箭头指示的地方拔掉
5个喷油嘴电源线和2个塑料螺母拆卸完毕的样子
接下来用10#眼睛扳手拆卸固定喷油嘴的支架
把2可螺丝都拆掉
来拆卸供给喷油嘴油管的接头箭头指的黑色塑料扣往右推推到位置用手把住然后分离
就是这个塑料扣
用手把住箭头指的地方往上拽用力点拽不坏的哦
拆下来的支架和喷油嘴接下来要拆卸4个喷油嘴箭头制的地方就是卡头
用－字螺丝刀拆卸卡头只要卡口脱离就可以用尽拽把拽掉喷油嘴
喷油嘴拆掉的样子
箭头指的是密封圈，橡胶的慢点来别弄坏了（俺就弄坏了一个去汽配城买了10个嘿嘿10元，留着备用。
和昌河微型车的喷油嘴密封圈一个样） 4个全拆掉怕清洗液氧化橡胶，拆下来最好
清洗一下喷油嘴的喷油头和内部放入自治的容器里（浸泡20分钟）
清洗一下喷油嘴的喷油头和内部放入自治的容器里（浸泡20分钟）
浸泡20分钟之后安装，不要着急有位朋友说了喷油嘴内部没清理呢？不要着急马上就请洗内部（我们没有专业的设备，装到车上在清洗喷油嘴内部） 4个喷油嘴安装好了之后，灌满清洗液一定要灌满
安装到车上把4个喷油嘴电源和汽油连接管头插上不要装入燃烧室让喷油嘴冲外
垫上一块布或者塑料布防止清洗液喷出漏到发动机上上车点火发动机不会着火的哦间隔20秒拧
一次钥匙门来回拧10次左右休息5分钟在拧。
为什么呢为的就是让清洗液氧化一下杂质照片不清楚看不到喷油的样子
来回20次左右清洗的应该差不多了外表和喷油嘴我们在前面已经弄得差不多了 OK拆下来把清洗液倒掉
这是在干什么在喷油嘴的密封垫上抹一点机油，防止往燃烧室安装的时候碰坏密封圈，也起到安装容易进去的缘故
上油安装拉
喷油嘴很容易插进燃烧室抹油的缘故也起到密封效果
拧紧螺母接好输油管插好4个喷油嘴电源2个塑料固定螺母
最关键的一个步骤：：发动汽车仔细检查有没有漏油的地方（喷油嘴和油管接头
检查10分钟左右装上发动机护罩飞奔去吧。
