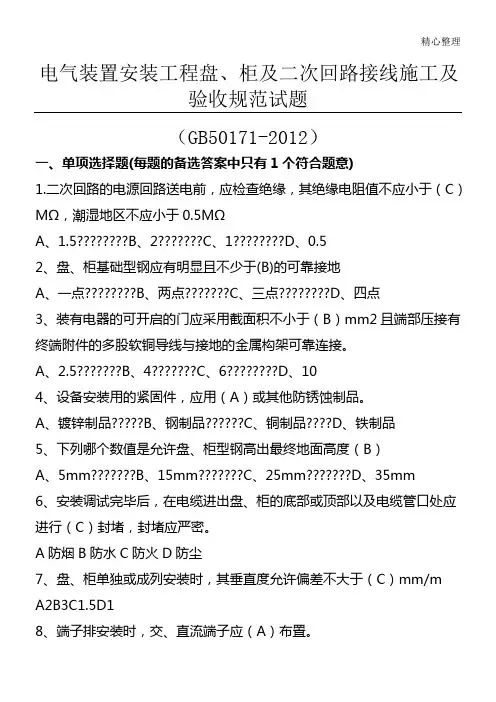

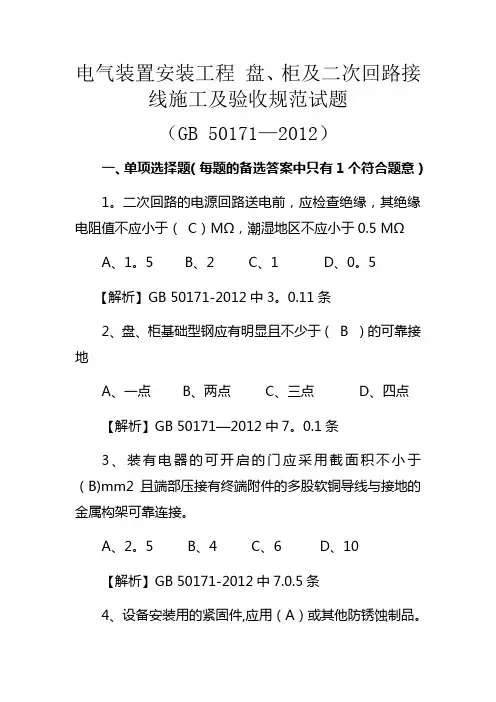

GB50171-2012电气装置安装工程盘、柜及二次回路接线施工及验收规范
电气装置安装工程盘、柜及二次回路接线施工及验收规范试题
（GB 50171-2012）
一、单项选择题(每题的备选答案中只有1个符合题意)
1.二次回路的电源回路送电前，应检查绝缘，其绝缘电阻值不应小于（ C）MΩ，潮湿地区不应小于0.5 MΩ
A、1.5
B、2
C、
1 D、0.5
【解析】GB 50171-2012中3.0.11条
2、盘、柜基础型钢应有明显且不少于( B )的可靠接地
A、一点
B、两点
C、三点
D、四点
【解析】GB 50171-2012中7.0.1条
3、装有电器的可开启的门应采用截面积不小于（B）mm2且端部压接有终端附件的多股软铜导线与接地的金属构架可靠连接。
A、2.5
B、4
C、
6 D、10
【解析】GB 50171-2012中7.0.5条
4、设备安装用的紧固件，应用（A）或其他防锈蚀制品。
A、镀锌制品
B、钢制品
C、铜制品
D、铁制品
【解析】GB 50171-2012中3.0.7条
5、下列哪个数值是允许盘、柜型钢高出最终地面高度（B）
A、5mm
B、15mm
C、25mm
D、35mm
【解析】GB 50171-2012中4.0.1.2条
6、安装调试完毕后，在电缆进出盘、柜的底部或顶部以及电缆管口处应进行（ C ）封堵，封堵应严密。
A 防烟
B 防水
C 防火
D 防尘
【解析】GB 50171-2012中3.0.12条
7、盘、柜单独或成列安装时，其垂直度允许偏差不大于（ C ）mm/m
A 2 B3 C 1.5 D 1
【解析】GB 50171-2012中4.0.4条
8、端子排安装时，交、直流端子应（ A ）布置。
A 分段
B 合并
C 绝缘隔板隔开
D 重叠
【解析】GB 50171-2012中5.0.2.4条
9、二次回路的连接件均应采用（ A ）制品，绝缘件应采用自熄性阻燃材料。
A 铜质 B铁质 C 铝质 D 钢质
【解析】GB 50171-2012中5.0.3条
10、盘、柜内电流回路配线应采用截面不小于（ C ）mm2,标称电压不低于450V/750V的铜芯绝缘导线。
A 1.5
B 4
C 2.5
D 6
【解析】GB 50171-2012中6.0.2条
11、成套柜的接地母线应与（ B ）连接可靠。
A引下线 B 主接地网 C 中性线 D 接地线【解析】GB 50171-2012中7.0.2条
12、电流互感器二次回路中性点应分别一点接地，接地线截面不应小于（D） mm2，且不得与其他回路接地线压在同一接线鼻子内。
A 2.5
B 1.5
C 6
D 4
【解析】GB 50171-2012中7.0.10条
13、信号接地宜采用（ B ）一点接地方式。
A 串联
B 并联
C 混联
D 串并联混合
【解析】GB 50171-2012中7.0.12.3条
14、屏顶上小母线不同相或不同极的裸露载流部分之间，以及裸露载流部分与未经绝缘的金属体之间，其电气间隙不得小于（ C ）mm，爬电距离不得小于20mm。
A 10
B 13
C 12
D 14
【解析】GB 50171-2012中5.0.6条
15、盘、柜上的小母线应采用直径不小于（ D ）mm的铜棒或铜管，铜棒或铜管应加装绝缘套。
A 4
B 2
C 5
D 6
【解析】GB 50171-2012中5.0.5条
16、二次回路接线施工完毕在测试绝缘时，应采取防止（ B ）设备损坏的安全技术措施。
A 强电
B 弱电
C 低压
D 高压
【解析】GB 50171-2012中3.0.10条
17、发热元件宜安装在散热良好的地方，两个发热元件
之间的连线应采用( A )导线。
A 耐热
B 耐火
C 耐油
D 绝缘
【解析】GB 50171-2012中5.0.1.3条
18、端子箱安装应牢固、封闭良好，并应能（A）；安装位置应便于检查；成列安装时，应排列整齐。
A 防潮、防尘
B 防火、防尘
C 防火、防潮
D 防火、防溅
【解析】GB 50171-2012中4.0.5条
19、盘、柜上装置的接地端子连接线，电缆铠装及屏蔽接地线应用（D）颜色绝缘多股接地铜导线与接地铜排相连。
A 黄
B 红
C 绿
D 黄绿
【解析】GB 50171-2012中7.0.9条
20、每个接线端子的每侧接线不得超过（A）根.
A 2
B 1
C 3
D 4
【解析】GB 50171-2012中6.0.1.7条.
二.多项选择题(每题的备选答案中有2个或2个以上符合题意)
21、下列哪些条件是设备安装前建筑工程应具备的？（ACD）
A、预埋件及预留孔应符合设计要求
B、窗框应安装完毕
C、屋顶、楼板应施工完毕
D、室内地面施工应基本结束，室内沟道应无积水、杂物
【解析】GB 50171-2012中3.0.6条
22、盘、柜内电流回路配线应采用截面不小于（A ）mm2、标称电压不低于450V/750V的铜芯绝缘导线，其他回路截面不应小于（ B ）mm2；电子元件回路、弱电回路用锡连接时，在满足载流量和电压降及有足够机械强度的情况下，可采用不小于（ D ）mm2截面积的绝缘导线。
A、2.5
B、1.5
C、
1 D、0.5
【解析】GB 50171-2012中6.0.2条
23、导线用于连接门上的电器、控制台版灯可动部位是，尚应符合下列哪些规定？（ABCD）
A、在可动部位两端应固定牢固
B、线束应有外套塑料缠绕管保护
C、应采用多股软导线，敷设长度应有适当裕度
D、与电器连接时，端部应压接终端附件
【解析】GB 50171-2012中6.0.3条
24、盘、柜在搬运和安装时，应采取（ACD）和漆面受损等保护措施。
A、防振
B、防晒
C、防潮
D、防止框架变形
【解析】GB 50171-2012中3.0.2条.
25、盘、柜基础型钢安装不直度允许偏差为（ A ）mm/m，全长不超过（ C ）mm。
A、1
B、2
C、
5 D、10
【解析】GB 50171-2012中4.0.1条.
26、下列哪些属于导线与元器件的连接方式？（ABCD）
A、压接
B、焊接
C、插接
D、螺栓连接
【解析】GB 50171-2012中6.0.1.2条.
27、下列哪些规定是端子排的安装所应注意的？（BD）
A、端子应有序号，端子排应便于更换且接线方便；离底面高度宜大于250mm。
B、交、直流端子应分段布置
C、回路超过380V的端子板应有足够的绝缘，并应涂以黄色标识。
D、正负电源之间以及经常带点的正电源与合闸或跳闸回路之间，宜以空端子或绝缘隔板隔开。
【解析】GB 50171-2012中5.0.2条.
28、抽屉式配电柜的安装应符合下列那些规定？（ABD）
A、抽屉推拉应轻便灵活，并应无卡阻、碰撞现象，同型号、规格的抽屉应能互换。
B、机械闭锁活电气闭锁装置应动作可靠。
C、安全隔板随手车的进、出而应动作开启灵活
D、抽屉与柜体间的二次回路连接插件应接触良好。
【解析】GB 50171-2012中4.0.7条.
29、关于盘、柜接地下列说法错误的是（BC）
A、成套柜的接地母线应与主接地网连接可靠
B、装有电气的可开的们应采用截面不小于6mm2且段部压接有终端附件的多股软铜导线与接地的金属构架可靠连接。
C、手车式配电柜的手车与柜体的接地触头应接触可靠，当手车推入柜内时，主触头应比接地触头先接触，拉出时接地触头应比主触头后断开。
D、盘、柜柜体接地应牢固可靠，标识明显
【解析】GB 50171-2012中7.0.2、7.0.5、7.0.4、7.0.6条.
30、盘、柜到达现场后，应在规定的期限内做验收检查，并应符合下列哪些规定？（BCD）
A、检查备品备件及专用工具等清单
B、产品的技术文件应齐全
C、包装及密封应良好
D、应开箱检查名牌，型号、规格应符合要求，设备应无损伤，附件、备件应齐全
【解析】GB 50171-2012中3.0.4条.
31、对有特殊要求的设备，安装前建筑工程应具备的条
件下列哪些说法正确的是？（ABC）
A、所有装饰工作应完毕
B、门窗应安装完毕
C、屋顶、楼板应施工完毕，不得渗漏
D、装有空调或通风装置等设施的建筑工程，相关设施应安装完毕，未投入使用。
【解析】GB 50171-2012中3.0.6条.
32、盘、柜上的电器安装下列说法正确的是？（BCD）
A、发热元件宜安装在散热良好的地方，两个发热元件之间的连线应采用耐火导线。
B、信号回路的声、光、电信号等应正确，工作应可靠
C、熔断器的规格、断路器的参数应符合设计及级配要求
D、带有照明的盘、柜，照明应完好
【解析】GB 50171-2012中5.0.1条.
33、电气设备的（ABCD）等回路及回路中操动机构的线圈、接触器、继电器、仪表、互感器二次绕组灯统称为二次回路A、保护B、测量C、信
号D、操作
【解析】GB 50171-2012中2.0.2条.
34、下列术语解释正确的是(CD)
A、接地：将电力系统或建筑物电气装置、设施过欠电压保护装置用接地线与接地体的连接
B、保护接地：中性点直接接地的低电压电力网中，电气设备外壳与工作零线的连接
C、接地网：由垂直和水平接地体组成的具有泄疏和均压作用的网状接地装置。
D、工作接地：电气装置中，为运行需要所设的接地
【解析】GB 50171-2012中2.0.7、2.0.8、2.0.9、2.0.11条
35、成列盘面偏差，下列哪些数值在允许的范围内？（AB）
A、2mm
B、4mm
C、6mm
D、7mm
【解析】GB 50171-2012中4.0.4条
36、盘、柜的正面及背面各电器、端子排等应标明（ABCD），且字迹应清晰、工整，不易褪色
A、名称
B、用途
C、编号
D、操作位置
【解析】GB 50171-2012中5.0.4条
37、下列哪些应用黄绿绝缘多股接地铜导线与接地铜排连接？（ABC）
A、接地端子连接线
B、屏蔽接地线
C、电缆铠装
D、控制线
【解析】GB 50171-2012中7.0.9条
38、盘、柜内线缆敷设时应符合下列哪些规定？（ABCD）
A、排布整齐
B、编号清晰
C、避免交叉
D、固定牢固
【解析】GB 50171-2012中6.0.4.2条
39、下列关于盘、柜内电缆线芯说法正确的是？（ABCD）
A、不应有损伤
B、单股线芯不应因弯曲半径过小而损坏线芯及绝缘层
C、单股线芯弯圈接线时，其弯线方向应与螺栓紧固方向一致
D、多股软线与端子连接时，应压接相应规格的终端附件【解析】GB 50171-2012条文说明中6.0.4.8条
40、下列关于关于盘、柜二次回路接线说法正确的是（ABD）
A、盘、柜安装在振动场所，应按照设计要求采取减振措施。
B、盘、柜内带电母线应有防止触及的隔离防护装置。
C、盘、柜上装有装置性设备或其他有接地要求的电气时，其外壳可不接地
D、盘、柜的漆层应完整，并无损伤；固定电器的支架等应采取防锈蚀措施
【解析】GB 50171-2012条文说明中4.0.2、5.0.7、7.0.12.4、
4.0.9条
三、判断题（正确的在括号内选A，否则选B）
41、信号接地：将逻辑信号系统的公共端接到地网，使其成为稳定的参考零电位（A）
【解析】GB 50171-2012中2.0.10条
42、铠装电缆进入盘、柜后，应将钢带切断，切断处应扎紧，钢带应在盘、柜测一点接地。（A）
【解析】GB 50171-2012中6.0.4.3条
43、成套柜的接地母线应与接地网连接可靠。（B）
【解析】GB 50171-2012中7.0.1条
44、用于电气保护及控制的单屏蔽电缆屏蔽层应采用一端接地方式。( B )
【解析】GB 50171-2012中7.0.11.1条
45、盘、柜的固定及接地应可靠，盘、柜漆层应完好、清洁整齐、标示规范。（A）
【解析】GB 50171-2012中8.0.1.1条
46、远动、通信等计算机系统所采用的单屏蔽电缆屏蔽层，应采用多点接地方式。（B）
【解析】GB 50171-2012中7.0.11.1条
47、当接地线较多时，可将不超过6根的接地线同压已接线鼻子，且应与接地铜排可靠接地。（A）
【解析】GB 50171-2012中7.0.9条
48、盘。柜柜体接地应牢固可靠，可无标识。（B）
【解析】GB 50171-2012中7.0.6条
49、在油污环境中的二次回路应采用耐火的绝缘导线（B）
【解析】GB 50171-2012中6.0.5条
50、二次回路接线时，多股导线与端子、设备连接应焊接终端附件。(B)
【解析】GB 50171-2012中6.0.1.4条
51.盘、柜内带电母线可以不加防护装置。（B）
【解析】GB 50171-2012中5.0.7条
52、电流回路应经过试验端子，其他需断开的回路宜经特殊端子或试验端子。试验端子应接触良好。（A）
【解析】GB 50171-2012中5.0.2条
53、电器单独拆、装、更换不应影响其他电器及导线束的固定。（A）
【解析】GB 50171-2012中5.0.1条
54、盘、柜安装在震动场所，可以不采取任何措施。（B）【解析】GB 50171-2012中4.0.1条
55、安装调试完毕后，在电缆进场盘、柜的底部或顶部以及电缆管口处应进行防火封堵，封堵应严密。（A）
【解析】GB 50171-2012中3.0.12条
56、盘、柜及二次回路接线施工应制定安全技术措施。（A）
【解析】GB 50171-2012中3.0.5条
57、用于热带地区的盘、柜可以按照普通的盘、柜标准验收。（B）
【解析】GB 50171-2012中8.0.1.5条
58、手车式配电柜的手车与柜体的接地触头应该接触可靠，当手车推入柜内时。接地触头应比主触头后接触，拉出时接地触头应比主触头先断开。（B）
【解析】GB 50171-2012中7.0.4条
59、柜、盘上的断路器的规格和参数应符合设计及级配要求。（A）
【解析】GB 50171-2012中5.0.1.4条
60、成套柜的机械闭锁、电气闭锁应动作准确、可靠（A）【解析】GB 50171-2012中4.0.6条
