电气二次回路线号标注原则
二次回路及电缆编号原则
二次回路编号原则1、总体原则A、本原则依据《南方电网一体化电网运行智能系统技术规范》第3-22部分：建设规范厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。
目前主要使用于基建项目新建220kV及以下变电站工程，严格按该原则设计。
B、同一组交流电流、电压回路应在回路号增加前缀 A/B/C以区分按相编号的回路。
C、直流控制、输入回路、宜在回路号后增加后缀A/B/C以区分按相编号的回路。
D、双重化配置的两套设备，相同功能的回路，编号不应相同。
E、回路编号中不宜含有括号，可用后缀英文加以区分。
2、电流回路编号第4位为电流回路的次序号主变——T21（220kV侧开关侧CT）、T22（220kV侧套管CT）、T23（220kV侧零序CT）；T24（220kV侧间隙CT）T11（110kV侧开关侧CT）、T12（110kV侧套管CT）、T13（110kV侧零序CT）、T14（110kV侧间隙CT）T41（10kV侧分支一CT）、T42（10kV侧分支二CT）2、如电流回路中串接多个设备，电流回路编号最后一位按顺序编写。
如备自投---故障录波，A4121---A4122，如此类推。
3、站用变/接地变低压侧根据其开关侧CT采用顺序排下。
4、10kV电容器本体CT编号根据开关侧CT编号顺序排下。
5、母差的电流回路编号不再使用特殊编号。
3、电压回路编号注释：1、从电压互感器引至并列装置之间的PT回路：如电压互感器二次侧---空气开关---隔离开关辅助接点---PT并列装置，回路编号A611---A612---A613---A630I2、 A(B、C、L、SC)表示A、B、C三相、L开口三角、SC试验电压。
3、 3M（5M）、4M（6M）表示双母双分段接线。
4、 630I（II、III）表示站内各电压等级，I高压，II，III电压逐渐低一级。
5、 1（2，3，4）表示电压互感器二次绕组的序号。
采用1（计量）、2（测量）、3（保护）、4（开口三角）顺序。
二次回路及电缆编号原则
二次回路编号原则1、总体原则A、本原则依据《南方电网一体化电网运行智能系统技术规范》第3-22部分：建设规范厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。
目前主要使用于基建项目新建220kV及以下变电站工程，严格按该原则设计。
B、同一组交流电流、电压回路应在回路号增加前缀 A/B/C以区分按相编号的回路。
C、直流控制、输入回路、宜在回路号后增加后缀A/B/C以区分按相编号的回路。
D、双重化配置的两套设备，相同功能的回路，编号不应相同。
E、回路编号中不宜含有括号，可用后缀英文加以区分。
2、电流回路编号主变——T21（220kV侧开关侧CT）、T22（220kV侧套管CT）、T23（220kV侧零序CT）；T24（220kV侧间隙CT）T11（110kV侧开关侧CT）、T12（110kV侧套管CT）、T13（110kV侧零序CT）、T14（110kV侧间隙CT）T41（10kV侧分支一CT）、T42（10kV侧分支二CT）2、如电流回路中串接多个设备，电流回路编号最后一位按顺序编写。
如备自投---故障录波，A4121---A4122，如此类推。
3、站用变/接地变低压侧根据其开关侧CT采用顺序排下。
4、10kV电容器本体CT编号根据开关侧CT编号顺序排下。
5、母差的电流回路编号不再使用特殊编号。
3、电压回路编号注释：1、从电压互感器引至并列装置之间的PT回路：如电压互感器二次侧---空气开关---隔离开关辅助接点---PT并列装置，回路编号A611---A612---A613---A630I2、 A(B、C、L、SC)表示A、B、C三相、L开口三角、SC试验电压。
3、 3M（5M）、4M（6M）表示双母双分段接线。
4、 630I（II、III）表示站内各电压等级，I高压，II，III电压逐渐低一级。
5、 1（2，3，4）表示电压互感器二次绕组的序号。
采用1（计量）、2（测量）、3（保护）、4（开口三角）顺序。
电气二次回路编号原则
电气二次回路编号原则
电气二次回路编号原则是在建筑物、工业设备或其他相关场所对电气设备进行编号和标识的原则。
一般而言，以下是电气二次回路编号的原则：
1. 采用阿拉伯数字从1开始，按顺序依次编号。
2. 将设备根据用途和位置划分为若干电气二次回路。
一般而言，一个电气二次回路对应一台设备或一组设备。
3. 对于同一电气二次回路内的设备，编号尽量连续。
对于不同的电气二次回路，编号不得重复。
4. 对于电气二次回路中的设备，可以采用简单的缩写表示，如MCCB代表主电流断路器。
5. 对于一些特殊的设备，如变压器、发电机等，可按照其功率大小进行编号，如1000KVA、2000KVA等。
6. 电气二次回路编号应该清晰、易于识别和理解，方便工作人员进行操作、维护和管理。
综上所述，电气二次回路编号原则是建立在实际工程需求和规范要求的基础上，
旨在提高电气设备管理的效率和科学性，从而保障电气安全和正常运行。
二次回路编号规则
二次回路编号规则为便于安装，运行和维护，在二次回路中的所有设备间的连线都要进行标号，这就是二次回路的标号。
标号一般采用数字或数字和文字的组合，他表明了回路的性质和用途。
回路标号的基本原则：凡是各设备间要用控制电缆经端子排进行联系的，都要按回路原则进行标号。
此外，某些装在屏顶上的设备与屏内设备的连接，也需要经过端子排，此时屏顶设备就可看作是屏外设备，而在其连接线上同样按回路编号原则给以相应的标号。
为了明确起见，对于直流回路和交流回路采用不同的标号方法，而在交直流回路中，对各种不同的回路赋予不同的数字标号，因此在二次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。
二次回路的标号的基本方法是什么（1）.用三位或三位以下的数字组成，需要表明回路的相别或某些主要特征室，可在数字标号的前面或后面增注文字符号。
（2）.按“等电位”的原则标注，即在电气回路中，连接于一点上的所有导线，（包括接触连接的可折线段）须表明以相同的回路编号。
（3）.电气设备的触点，线圈，电阻，电容等元件所间隔的线段，即看为不同的线段，一般给与不同的标号；对于在接线图中不经过端子而在屏内直接连接的回路，可不标号。
直流回路的标号细则:（1）.对于不同用途的直流回路，使用不同的数字范围，如控制和保护回路用001~099及1—599，励磁回路用601~~~699 。
（2）.控制和保护回路使用的数字标号，按熔断器所属的回路进行分组，每一百个数分为一组，如101~~~~~199 ，201~~~299 ，301~~~399 ，等等，其中每段里面先按正极回路（编为奇数）由小到大，再编负极回路（偶数）由大到小，如100, 101，103 ，133 ，等等，142，140，等等。
（3）信号回路的数字标号，按事故、位置、预告、指挥信号进行分组，按数字大小进行排列。
（4）.开关设备、控制回路的数字标号组，应按开关设备的数字序号进行选取。
例如有3个控制开关1KK 、2KK、3KK，则1KK 对应的控制回路数字标号，选101~~~199 ，2KK对应的控制回路数字标号，选201~~~299 ，3KK对应的控制回路数字标号，选301~~~399 。
二次回路线路编号原则及编号规则
二次回路线路编号原则及编号规则1.连续性原则：对于同一设备或控制区域内的回路，应按照连续编号进行分类，以保证线路的整体性和可读性。
一般来说，控制回路的编号按照从小到大的顺序进行，而信号回路的编号可以按照设备的布局和功能划分为多个区域，并对每个区域进行编号。
2.层次性原则：将大的区域划分为小的区域，使用层次分级的方式对二次回路进行编号。
这样可以提高线路的可管理性和维护性，同时也方便了对回路之间的关系和层次结构的理解。
3.分类原则：将不同类型的回路进行分类，并在编号中体现出来。
常见的分类有控制回路、信号回路、保护回路等。
对于控制回路，可以根据所控制的设备或功能进行细分，如照明控制回路、电机控制回路等。
4.可读性原则：线路编号应具有良好的可读性，以避免混淆和错误。
一般来说，采用阿拉伯数字进行编号，避免使用拼音、字母等容易混淆和产生歧义的字符。
并且，应尽量采用简洁明了的编号方式，避免过于复杂的编号结构。
1.设备编号：对于较大规模的工程项目，可以为每个设备设立唯一的编号，以方便对设备的管理和维护。
设备编号可以根据设备的类型、功能、位置等因素进行划分，如01表示主配电柜、02表示二次配电柜等。
2.回路编号：在每个设备内部，对于不同的回路可以进行独立的编号。
回路编号通常是在设备编号的基础上进行拓展，采用标识符+数字的形式进行，如MCC01-01表示MCC柜的第一个回路。
3.信号编号：对于传输信号的回路，可以采用信号编号进行标识。
信号编号通常与信号类型、设备位置等相关，如DI01表示数字输入信号、DO01表示数字输出信号等。
4.控制编号：对于控制回路，可以采用控制编号进行标识。
控制编号通常和控制类型、设备位置等相关，如FC01表示频率控制回路、PC01表示压力控制回路等。
以上即是二次回路线路编号的原则和规则。
通过合理的编号方式和架构，可以提高工程的可管理性和可维护性，确保工作过程的高效和安全。

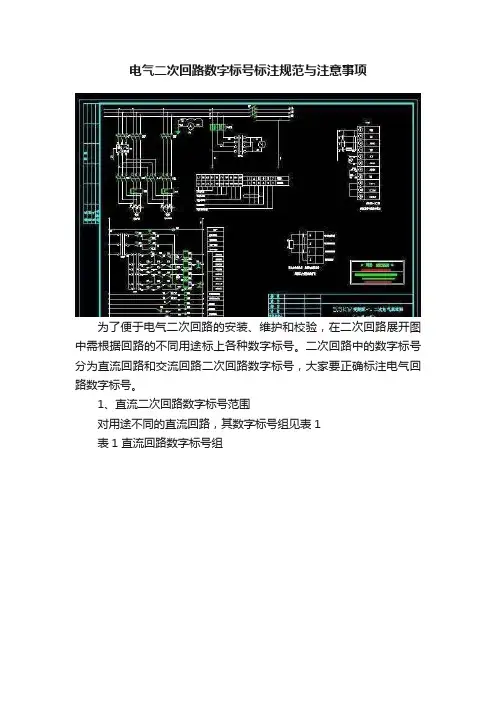

电气二次回路数字标号标注规范与注意事项
电气二次回路数字标号标注规范与注意事项为了便于电气二次回路的安装、维护和校验，在二次回路展开图中需根据回路的不同用途标上各种数字标号。
二次回路中的数字标号分为直流回路和交流回路二次回路数字标号，大家要正确标注电气回路数字标号。
1、直流二次回路数字标号范围对用途不同的直流回路，其数字标号组见表1表1 直流回路数字标号组回路名称数字标号组(Ⅰ) 数字标号组(Ⅱ) 数字标号组(Ⅲ) 数字标号组(Ⅳ) 备注正电源回路 1 101 201 301负电源回路 2 102 202 302合闸回路 3-31 103-131 203-231 303-331绿灯或合闸回路监视继电器电源的回路 5 105 205 305 见注1跳闸回路 33-49 133-149 233-249 333-349绿灯或合闸回路监视继电器电源的回路 35 135 235 335 见注1 备用电源合闸回路 50-69 150-169 250-269 350-369 见注2开关设备的位置信号回路70-89 170-189 270-289 370-389 事故跳闸音响回路 90-99 190-199 290-299 390-399回路名称数字标号组机组自动控制回路 401-599保护回路 01-099(或J1-J99)发电机励磁回路 601-699信号回路 701-799备用 800-870合闸线圈回路 871-879隔离开关、开关操作闭锁回路 88-899警告信号、个别信号 901-949命令信号 950-989透平调相伺服马达 990-999注1：对于开关控制回路内的红灯或绿灯回路，如直接自控制电缆引线时，该回路可用于控制回路电源相同的符号；注2：在没有备用电源自动投入的安装单位，在接线图中标号50-69可作为其他回路的标号，但当回路标号不够用时，可以向后递减直流回路在标注数字标号时，应注意下列事项：①在回路中，经主要降压元件(如线圈、电阻等)后改变了极性的，回路标号也应改变其极性。
二次回路编号原则
二次回路编号原则
1.保证唯一性：对于每一个组件或连接，都应该有唯一的编号。
这样
可以避免混淆和错误。
2.从源头开始：从电源或发电机开始进行编号，然后按照电流的流向
顺序依次给其他组件和连接进行编号。
这样可以使得电路的流程一目了然。
3.前后一致：对于相同性质的组件，其编号应该是连续的。
例如，不
同的电阻器可以用R1、R2、R3等连续的编号，不同的电容器可以用C1、
C2、C3等连续的编号。
4.分级编号：对于较复杂的电路，可以进一步进行分级编号。
例如，
可以按照主回路和分支回路分别进行编号，再对每个分支回路进行子分支
的编号。
这样可以更好地组织和管理电路。
5.用字母表示变量：在一些情况下，可以使用字母来表示变量，例如
电流、电压等。
这样可以更好地表示电路的特性和参数。
6.用箭头表示电流方向：对于有电流流动的部分，可以使用箭头来表
示电流的方向。
这样可以更加清晰地表示电路的工作状态。
7.保持一致性：在整个电路中，应该保持编号的一致性。
即在不同的
图表、文件或文档中使用相同的编号体系。
这样可以避免混乱和错误。
电气二次回路标号的基本方法和原则是什么
电气二次回路标号的基本方法和原则是什么电气二次回路标号的基本方法和原则是根据国家标准规定的一种由数字和字母组成的代码系统，用于标识和识别电气回路的名称和功能。
它旨在提高电气设备的管理和维护效率，确保电气设备的正常运行和安全。
以下是关于电气二次回路标号的基本方法和原则的详细介绍：一、基本方法：1.设定原则：按照国家标准规定的方法和原则进行设定。
2.确定基本单位：将电气系统分成不同的基本单位，例如：发电系统、变电系统、配电系统等。
3.制定标准编号：根据国家标准规定的标准编号，对电气二次回路进行统一的标识和编号。
4.设定标示符号：在电气设备图纸中使用标示符号标识各个回路和设备，使其易于辨认和识别。
5.编码规则：按照国家标准规定的编码规则对电气二次回路进行编码。
6.编制标号表：根据电气设备图纸和编码规则，编制电气二次回路的标号表，将标号与设备名称和功能进行对应。
7.标注标志：在实际的电气设备上标注电气二次回路的标号，保证其与标号表的对应关系。
二、基本原则：1.统一性原则：保证电气设备的标号在整个系统中是唯一的，避免重复标号和混淆标识。
2.分级原则：根据电气设备的从属关系和功能划分，对电气二次回路进行不同的标号并进行分级标记。
3.相似性原则：根据电气设备的功能和结构相似性，采用相同的编码和标记方法，便于标识和识别。
4.前缀原则：根据电气设备的种类和级别，给予不同的前缀，例如发电系统的标号为“G”，变电系统的标号为“T”等。
5.递增原则：对于同一类设备和回路，按照一定的递增规则进行标号，以便于组织和查找。
6.嵌套原则：对于层次较多的电气设备，采用嵌套标号的方法，将不同级别的回路和设备标识在一起。
7.明确性原则：电气二次回路的标号应简洁明确，便于理解和辨认，避免造成歧义和困惑。
总的来说，电气二次回路标号的基本方法和原则就是根据国家标准规定的设定方法和原则进行统一的标识和编号。
通过制定标准编号、设定标示符号、编制标号表等步骤，将电气二次回路的标号与设备名称和功能进行对应，提高电气设备的管理和维护效率，确保电气设备的正常运行和安全。
