半导体温度传感器
半导体温度计的温度范围和精度比较
半导体温度计的温度范围和精度比较半导体温度计是一种常见的温度测量设备，被广泛应用于多个领域，包括工业控制、环境监测和生命科学等。
半导体温度计具有许多优点，例如响应速度快、可靠性高、体积小、功耗低等。
在本文中，我们将比较不同类型半导体温度计的温度范围和精度，并探讨其适用性和限制。
首先，让我们来了解一下几种主要类型的半导体温度计：负温度系数（NTC）热敏电阻、正温度系数（PTC）热敏电阻和硅基温度传感器。
NTC热敏电阻是一种负温度系数的传感器，其电阻值随温度的升高而降低。
NTC热敏电阻通常在-55℃至+150℃的温度范围内工作。
它们的响应速度较快，因此适用于需要实时反馈的应用。
然而，由于其较大的温度系数和温度响应的非线性性，NTC热敏电阻的精度相对较低。
通常情况下，NTC热敏电阻的精度为0.5%至5%。
PTC热敏电阻是一种正温度系数的传感器，其电阻值随温度的升高而增加。
PTC热敏电阻通常在-50℃至+250℃的温度范围内工作。
PTC热敏电阻具有较好的稳定性和线性性，并且在高温环境下表现出更好的性能。
然而，PTC热敏电阻的响应速度较慢，适用于不需要频繁温度变化的应用。
其精度通常为1%至5%。
硅基温度传感器是一种基于硅芯片的温度传感器，其工作原理基于硅元素的温度特性。
硅基温度传感器通常在-40℃至+125℃的温度范围内工作，但某些型号可以扩展到更广泛的温度范围。
硅基温度传感器具有较高的精度和稳定性，并且具有较低的电源电流消耗。
其精度通常为0.1%至1%。
综上所述，不同类型的半导体温度计在温度范围和精度方面有所差异。
NTC热敏电阻适用于一般温度测量和监控应用，其温度范围通常为-55℃至+150℃，精度为0.5%至5%。
PTC热敏电阻适用于较高温度环境，其温度范围通常为-50℃至+250℃，精度为1%至5%。
硅基温度传感器在精度和稳定性方面表现出色，适用于更高精度要求的应用，其温度范围通常为-40℃至+125℃，精度为0.1%至1%。
半导体温度计的原理和应用领域
半导体温度计的原理和应用领域随着科学技术的发展，半导体温度计作为一种重要的测温设备，广泛应用于各个领域。
本文将介绍半导体温度计的原理和应用领域，并对其优势进行分析。
一、半导体温度计的原理半导体温度计是基于半导体材料的温度依赖性质设计制作而成的温度测量设备。
其原理基于半导体材料的温度与其电学性质之间的密切关系。
根据温度对材料电阻率的影响，我们可以设计出不同类型的半导体温度计。
最常见的半导体温度计是PN结温度传感器，它由一个N型半导体和一个P型半导体构成。
当温度升高时，半导体材料的载流子浓度将增加，导致材料的电导率增大，从而电阻下降。
通过测量电阻的变化，我们可以推断温度的变化。
此外，半导体材料还具有热电效应，即温度变化引起的电压变化。
基于这种效应，我们可以设计热电温度计，如热电阻、热电偶等。
热电温度计的原理是通过测量材料产生的热电势差来计算温度的变化。
二、半导体温度计的应用领域1. 工业控制和自动化半导体温度计在工业控制和自动化领域中得到广泛应用。
例如，在制造业中，通过测量设备和机器的温度，可以实现对生产过程的监控和控制。
半导体温度计可以实时监测温度变化，并将数据传输到控制系统，从而调节设备的运行状态。
这可以提高生产效率、降低成本，并确保产品质量。
2. 环境监测半导体温度计在环境监测中也发挥着关键作用。
无论是气象观测站、室内温度控制系统还是温室监测，半导体温度计都可以提供准确的温度数据。
这有助于我们了解环境变化并采取相应的措施来保护环境和人类健康。
3. 医疗领域在医疗领域，半导体温度计用于测量人体温度是非常常见的应用。
相比传统的温度计，半导体温度计具有测量速度快、准确度高以及易于使用的优势。
在医院、诊所和家庭中，半导体温度计可以有效地监控患者的体温，及时发现可能的疾病症状。
4. 能源领域半导体温度计在能源领域中也具有重要意义。
例如，太阳能发电系统需要监测太阳能电池板的温度，以确保其高效运行。
半导体温度计可以提供准确的温度数据，从而帮助调节系统的工作温度，提高能源转换效率。
半导体敏感元件(热敏元件与温度传感器)
为了提高温度传感器的可靠性，可以采用耐极端环境的材料和制造工艺，优化结构设计，加强品质控制等方法。此外，定期检查和维护也是保持传感器可靠性的重要措施。
要点三
可靠性问题
06
未来展望
利用纳米材料的高敏感性和稳定性，提高热敏元件和温度传感器的精度和可靠性。
纳米材料
复合材料
生物材料
探索新型复合材料，结合不同材料的优点，实现更广泛的温度测量范围和更高的稳定性。
利用生物材料的独特性能，开发具有生物相容性和环保性的热敏元件和温度传感器。
03
02
01
新材料的应用
研究先进的薄膜工艺，降低热敏元件和温度传感器的制造成本，提高生产效率。
薄膜工艺
利用微纳加工技术，实现热敏元件和温度传感器的微型化和集成化，提高其响应速度和灵敏度。
微纳加工技术
开发具有柔性的热敏元件和温度传感器，适应不同应用场景的需求，如可穿戴设备和生物医疗领域。
磁阻元件
磁阻元件是一种利用磁性材料电阻变化的传感器，其电阻值随温度变化而变化。磁阻元件具有测量范围广、精度高、稳定性好等优点，常用于高精度温度测量和控制系统。
热磁效应
04
温度传感器的应用
工业生产过程中需要对温度进行精确控制，以确保产品质量和生产效率。温度传感器可以实时监测生产设备的温度，并将数据反馈给控制系统，实现精确的温度控制。
详细描述
要点三
总结词
可靠性问题是指温度传感器在特定条件下能否正常工作的问题，涉及到传感器的使用寿命和故障率。
要点一
要点二
详细描述
温度传感器的可靠性问题主要与其工作环境和内部结构有关。在高温、低温、高湿、高压等极端环境下，传感器可能会出现故障或性能下降。此外，传感器的结构设计、制造工艺和材料选择也会影响其可靠性。
半导体传感器分类
半导体传感器分类半导体传感器是一种能够将外界的物理量或化学量转化为电信号的器件。
它具有灵敏度高、响应速度快、体积小、功耗低等优点，在工业自动化、环境监测、医疗仪器等领域具有广泛的应用。
根据其工作原理和测量量的不同，半导体传感器可以分为多种类型。
1. 压力传感器压力传感器是一种能够测量外界压力的传感器。
它通常由半导体材料制成，利用压电效应或应变效应来测量压力。
压力传感器广泛应用于工业控制、航空航天、汽车电子等领域，用于测量气体或液体的压力。
2. 温度传感器温度传感器是一种用于测量温度的传感器。
常见的半导体温度传感器有热敏电阻、热电偶、热敏电阻和硅基温度传感器等。
它们通过测量半导体材料的电阻、电压或电流来间接测量温度。
温度传感器广泛应用于家电、汽车、医疗设备等领域。
3. 湿度传感器湿度传感器是一种用于测量空气湿度的传感器。
它通过测量半导体材料的电阻或电容变化来间接测量湿度。
湿度传感器广泛应用于气象观测、室内环境监测、农业等领域，用于测量空气中的湿度水分含量。
光照传感器是一种用于测量光照强度的传感器。
它通常由半导体材料制成，利用半导体材料的光电效应来测量光照强度。
光照传感器广泛应用于照明控制、自动化设备、安防监控等领域，用于感知环境的光照条件。
5. 气体传感器气体传感器是一种用于测量气体浓度的传感器。
它通过与目标气体发生化学反应或吸附作用，改变其电学性质来测量气体浓度。
气体传感器广泛应用于环境监测、工业安全、室内空气质量监测等领域，用于检测有害气体的浓度。
6. 加速度传感器加速度传感器是一种用于测量物体加速度的传感器。
它通常由微机电系统（MEMS）制成，利用质量的惯性来测量加速度。
加速度传感器广泛应用于汽车安全、智能手机、运动追踪等领域，用于检测物体的加速度和运动状态。
7. 磁场传感器磁场传感器是一种用于测量磁场强度的传感器。
它通常由磁敏材料或霍尔元件制成，利用磁场对材料的影响来测量磁场强度。
磁场传感器广泛应用于导航系统、电子罗盘、磁性材料检测等领域，用于测量磁场的方向和强度。
pn结温度传感器原理及应用
pn结温度传感器原理及应用PN结温度传感器原理及应用一、引言温度传感器是一种能够将温度转化为可感知的信号的器件，广泛应用于工业控制、环境监测、医疗仪器等领域。
其中，PN结温度传感器以其简单的结构和高精度的温度测量能力而备受青睐。
本文将介绍PN结温度传感器的原理、特点以及应用。
二、PN结温度传感器的原理PN结温度传感器是一种基于PN结的半导体温度传感器。
它利用PN 结材料的温度特性，通过测量PN结的电压来间接得知环境的温度。
PN结是由P型材料和N型材料组成的结构。
当PN结与外部电路相连，形成正向偏置时，电流将流过PN结并产生电压。
根据PN结的热电效应，当PN结的温度升高时，PN结的电压也会发生变化。
三、PN结温度传感器的特点1. 精度高：PN结温度传感器具有较高的温度测量精度，通常可以达到0.1°C的精度。
2. 线性度好：PN结温度传感器的输出电压与温度之间呈线性关系，使得温度的测量结果更加准确可靠。
3. 响应速度快：PN结温度传感器的响应速度较快，可以快速反应温度变化，适用于对温度变化敏感的应用场景。
4. 体积小：PN结温度传感器通常采用微型封装，体积小巧，便于集成到其他设备中。
5. 低功耗：PN结温度传感器的工作电流较低，功耗较小，适用于需要长时间工作的场合。
四、PN结温度传感器的应用1. 工业控制：PN结温度传感器广泛应用于工业控制领域，用于监测和控制生产过程中的温度变化，以保证产品的质量和稳定性。
2. 环境监测：PN结温度传感器可以用于室内外温度监测，例如气象站、温室、仓储设备等，为农业、气象等领域提供实时的温度数据。
3. 电子设备：PN结温度传感器可以嵌入电子设备中，用于监测设备的温度，以防止过热引起的故障或损坏。
4. 汽车行业：PN结温度传感器可以用于汽车的温度监测，例如发动机温度、冷却系统温度等，以保证汽车的正常运行和安全性。
5. 医疗仪器：PN结温度传感器可以用于医疗仪器中，例如体温计、热疗设备等，用于监测人体温度或控制治疗温度。
半导体传感器的工作原理

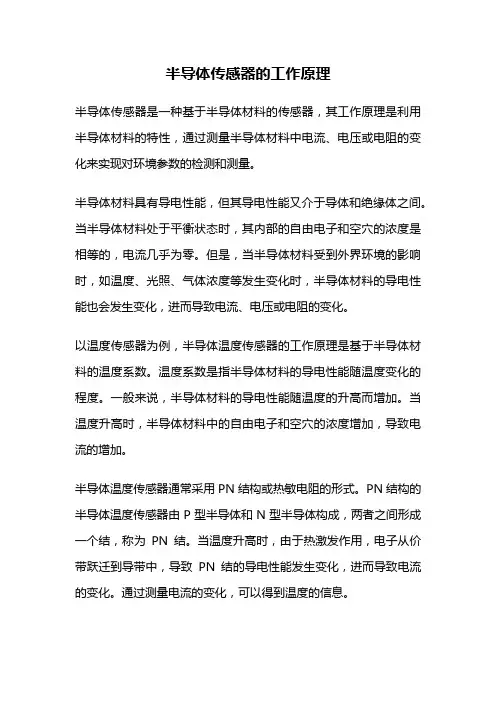

半导体传感器的工作原理半导体传感器是一种基于半导体材料的传感器，其工作原理是利用半导体材料的特性，通过测量半导体材料中电流、电压或电阻的变化来实现对环境参数的检测和测量。
半导体材料具有导电性能，但其导电性能又介于导体和绝缘体之间。
当半导体材料处于平衡状态时，其内部的自由电子和空穴的浓度是相等的，电流几乎为零。
但是，当半导体材料受到外界环境的影响时，如温度、光照、气体浓度等发生变化时，半导体材料的导电性能也会发生变化，进而导致电流、电压或电阻的变化。
以温度传感器为例，半导体温度传感器的工作原理是基于半导体材料的温度系数。
温度系数是指半导体材料的导电性能随温度变化的程度。
一般来说，半导体材料的导电性能随温度的升高而增加。
当温度升高时，半导体材料中的自由电子和空穴的浓度增加，导致电流的增加。
半导体温度传感器通常采用PN结构或热敏电阻的形式。
PN结构的半导体温度传感器由P型半导体和N型半导体构成，两者之间形成一个结，称为PN结。
当温度升高时，由于热激发作用，电子从价带跃迁到导带中，导致PN结的导电性能发生变化，进而导致电流的变化。
通过测量电流的变化，可以得到温度的信息。
另一种常见的半导体温度传感器是热敏电阻。
热敏电阻是一种在温度变化下电阻值发生变化的元件。
当温度升高时，热敏电阻的电阻值减小，反之则增加。
通过测量电阻的变化，可以得到温度的信息。
除了温度传感器，半导体传感器还可以用于测量其他环境参数，如光照强度、湿度、气体浓度等。
不同类型的半导体传感器根据测量原理和结构有所不同，但都是利用半导体材料的特性来实现对环境参数的检测和测量。
总结一下，半导体传感器的工作原理是基于半导体材料的特性，通过测量半导体材料中电流、电压或电阻的变化来实现对环境参数的检测和测量。
不同类型的半导体传感器根据测量原理和结构有所不同，但都是利用半导体材料的导电性能随环境参数变化的特性来实现测量。
半导体传感器在工业控制、环境监测、医疗健康等领域有着广泛的应用前景。
pn结半导体温度传感器特点
pn结半导体温度传感器特点
PN结半导体温度传感器是一种常见的温度测量元件，具有以
下特点：
1. 高灵敏度：PN结半导体温度传感器对温度的变化非常敏感，可以快速和准确地响应温度的变化。
2. 宽测量范围：PN结半导体温度传感器可以在很宽的温度范
围内进行测量，通常可以达到-50℃到+150℃甚至更高的范围。
3. 线性输出：PN结半导体温度传感器的输出与温度成线性关系，可以方便地进行温度的计算和处理。
4. 稳定性高：由于半导体材料的特性，PN结半导体温度传感
器具有较高的稳定性，不容易受到外界影响而产生误差。
5. 体积小、重量轻：PN结半导体温度传感器通常体积较小、
重量轻，方便进行安装和布线。
6. 耐用性好：PN结半导体温度传感器由于没有机械移动部件，因此具有较长的使用寿命，并且不容易受到震动和振动的影响。
总体而言，PN结半导体温度传感器具有高灵敏度、宽测量范围、线性输出、稳定性高、体积小、重量轻和耐用性好等特点，适用于广泛的温度测量应用。
单片机中的温度传感器原理与应用
单片机中的温度传感器原理与应用单片机（Microcontroller）是一种集成了处理器核心、存储器和外设接口等功能于一体的集成电路芯片。
温度传感器则是一种用于测量环境温度并将其转换为电信号的装置。
在许多单片机应用中，温度传感器被广泛使用以监测和控制温度。
本文将探讨单片机中常用的温度传感器原理与应用。
一、温度传感器原理温度传感器是一种能够将温度转换成电信号的传感器。
常见的温度传感器有电阻温度计（RTD）、热电偶（Thermocouple）和半导体温度传感器等。
1. 电阻温度计（RTD）电阻温度计是一种使用金属材料电阻随温度变化的特性来进行温度测量的传感器。
最常见的电阻温度计材料之一是铂金，其中常用的有白金电阻温度计（Pt100）和铂铑电阻温度计（Pt1000）。
电阻温度计通过测量电阻值变化来计算温度。
2. 热电偶热电偶是一种利用两种不同金属的热电效应来测量温度的传感器。
热电偶由两种不同金属的导线组成，两个导线的接合处称为热电偶焊点。
当热电偶的焊点处于不同温度下时，会产生一个电动势。
通过测量这个电动势来计算温度。
3. 半导体温度传感器半导体温度传感器是一种利用半导体材料的电阻随温度变化的特性进行温度测量的传感器。
常见的半导体温度传感器有硅（Silicon）温度传感器和石墨烯（Graphene）温度传感器等。
半导体温度传感器通常采用微型芯片方式制造，具有体积小、精度高、响应速度快等优点。
二、温度传感器在单片机中的应用单片机中的温度传感器广泛应用于温度检测、温度控制、温度补偿等场景。
以下介绍几种常见的应用案例。
1. 温度检测单片机可以通过温度传感器来实时检测环境的温度。
例如，温度传感器可以被用于室内温度监测系统中，单片机可以实时读取传感器输出的温度值，并根据温度变化进行相应的控制操作，如开启或关闭空调、加热等。
2. 温度控制单片机可以根据温度传感器的反馈信号来实现温度控制。
例如，温度传感器可以用于温度控制器中，单片机可以根据实时的温度值与设定的目标温度进行比较，并通过控制输出来调节加热或制冷设备，以维持恒温状态。
