大空间灭火系统、消防水炮系统安装
消防炮施工方法
消防炮施工方法社会飞速发展，大空间建筑逐年增加，这些建筑一旦发生火灾，火情往往比较复杂，火情很难控制，常会造成巨大的经济损失与人员伤亡，消防炮是针对这些火灾行之有效的灭火装备。
下面是店铺为大家整理的消防炮施工方法相关资料，供大家参考。
消防炮施工方法1、自动消防炮灭火系统组成自动消防炮灭火系统由水池、消防泵组、管网、电动阀门、消防炮、控制装置及电源部分等组成。
控制装置：控制装置包括消防炮定位器、消防炮解码器、消防炮控制器、现场手动控制盘、消防泵控制盘、消防炮集中控制盘等部件。
消防炮定位器：安装在消防炮炮体上，向消防控制中心提供现场的红外视频信号和彩色信号。
消防炮控制器：接收定位器提供的信号，发出自动、手动状态下的灭火指令。
消防炮解码器：接受消防控制中心的灭火指令，完成自动、手动状态下驱动消防炮寻找着火点的命令，并将反馈信号提供给消防控制中心。
消防炮集中控制盘：通过键盘按钮，实现手动远程控制功能。
消防泵控制盘：接收主机指令，启动消防泵并接受反馈信号，同时可以手动启动消防泵。
现场手动控制盘：通过键盘按钮，现场人员操作消防炮进行灭火。
2、系统工作方式1)自动灭火方式：火灾探测部分的双波段探测器或光截面探测器报警后，由具有较高空间定位精度的双波段火灾探测器对着火点位置进行定位，信息处理主机处理后将信号通知给自动消防水炮，驱动自动消防水炮进行空间扫描锁定着火点，并将自动消防水炮自动指向火源点，延迟数秒后自动启动消防水泵，自动开启消防电动蝶阀进行喷射灭火。
前端水流指示器反馈信号及水泵房压力继电器的开启信号均在控制室操作台上的显示。
主机结束警报时，自动(或者手动，手动优先)关闭消防水泵及消防电动蝶阀。
2)控制室手动灭火方式：消防控制中心接收到火灾报警系统的火警信号后，消防控制中心值班人员在消防控制室通过系统强行切换过来的彩色视频图像进一步确认，值班人员通过操作消防炮集中控制盘，调整消防炮对准着火点，启动消防水泵和开启电动阀门，实施喷水灭火。

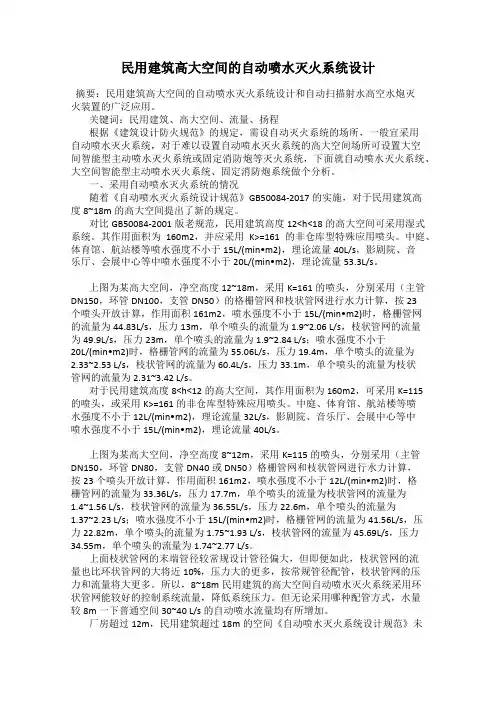

民用建筑高大空间的自动喷水灭火系统设计
民用建筑高大空间的自动喷水灭火系统设计摘要：民用建筑高大空间的自动喷水灭火系统设计和自动扫描射水高空水炮灭火装置的广泛应用。
关键词：民用建筑、高大空间、流量、扬程根据《建筑设计防火规范》的规定，需设自动灭火系统的场所，一般宜采用自动喷水灭火系统，对于难以设置自动喷水灭火系统的高大空间场所可设置大空间智能型主动喷水灭火系统或固定消防炮等灭火系统，下面就自动喷水灭火系统、大空间智能型主动喷水灭火系统、固定消防炮系统做个分析。
一、采用自动喷水灭火系统的情况随着《自动喷水灭火系统设计规范》GB50084-2017的实施，对于民用建筑高度8~18m的高大空间提出了新的规定。
对比GB50084-2001版老规范，民用建筑高度12<h<18的高大空间可采用湿式系统。
其作用面积为160m2，并应采用K>=161的非仓库型特殊应用喷头。
中庭、体育馆、航站楼等喷水强度不小于15L/(min•m2)，理论流量40L/s，影剧院、音乐厅、会展中心等中喷水强度不小于20L/(min•m2)，理论流量53.3L/s。
上图为某高大空间，净空高度12~18m，采用K=161的喷头，分别采用（主管DN150，环管DN100，支管DN50）的格栅管网和枝状管网进行水力计算，按23个喷头开放计算，作用面积161m2，喷水强度不小于15L/(min•m2)时，格栅管网的流量为44.83L/s，压力13m，单个喷头的流量为1.9~2.06 L/s，枝状管网的流量为49.9L/s，压力23m，单个喷头的流量为1.9~2.84 L/s；喷水强度不小于20L/(min•m2)时，格栅管网的流量为55.06L/s，压力19.4m，单个喷头的流量为2.33~2.53 L/s，枝状管网的流量为60.4L/s，压力33.1m，单个喷头的流量为枝状管网的流量为2.31~3.42 L/s。
对于民用建筑高度8<h<12的高大空间，其作用面积为160m2，可采用K=115的喷头，或采用K>=161的非仓库型特殊应用喷头。

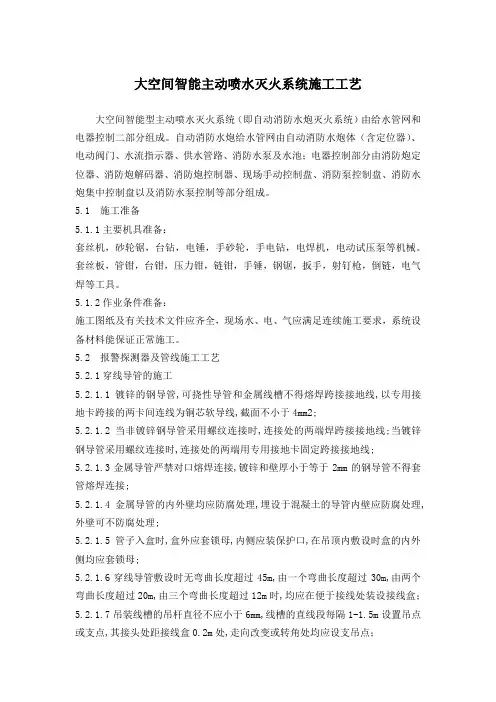

大空间智能主动喷水灭火系统施工工艺
大空间智能主动喷水灭火系统施工工艺大空间智能型主动喷水灭火系统（即自动消防水炮灭火系统）由给水管网和电器控制二部分组成。
自动消防水炮给水管网由自动消防水炮体（含定位器）、电动阀门、水流指示器、供水管路、消防水泵及水池；电器控制部分由消防炮定位器、消防炮解码器、消防炮控制器、现场手动控制盘、消防泵控制盘、消防水炮集中控制盘以及消防水泵控制等部分组成。
5.1 施工准备5.1.1主要机具准备：套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。
套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。
5.1.2作业条件准备：施工图纸及有关技术文件应齐全，现场水、电、气应满足连续施工要求，系统设备材料能保证正常施工。
5.2 报警探测器及管线施工工艺5.2.1穿线导管的施工5.2.1.1镀锌的钢导管,可挠性导管和金属线槽不得熔焊跨接接地线,以专用接地卡跨接的两卡间连线为铜芯软导线,截面不小于4mm2;5.2.1.2当非镀锌钢导管采用螺纹连接时,连接处的两端焊跨接接地线;当镀锌钢导管采用螺纹连接时,连接处的两端用专用接地卡固定跨接接地线;5.2.1.3金属导管严禁对口熔焊连接,镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接;5.2.1.4金属导管的内外壁均应防腐处理,埋设于混凝土的导管内壁应防腐处理,外壁可不防腐处理;5.2.1.5管子入盒时,盒外应套锁母,内侧应装保护口,在吊顶内敷设时盒的内外侧均应套锁母;5.2.1.6穿线导管敷设时无弯曲长度超过45m,由一个弯曲长度超过30m,由两个弯曲长度超过20m,由三个弯曲长度超过12m时,均应在便于接线处装设接线盒；5.2.1.7吊装线槽的吊杆直径不应小于6mm,线槽的直线段每隔1-1.5m设置吊点或支点,其接头处距接线盒0.2m处,走向改变或转角处均应设支吊点；5.2.1.8管子的弯曲半径：穿线管为大于6倍管径的弯曲半径，电缆保护管为大于10-15倍管径的弯曲半径。
《消防炮灭火系统》PPT课件
消防水炮有多种类型，包括固定式、 移动式和自动式，根据不同的灭火需 求选择合适的消防水炮。
消防水炮的操作简单，只需打开水源 和电源，调整水炮的角度和高度，即 可进行灭火。
消防泵
01
02
03
04
消防泵是消防炮灭火系统中的 重要组成部分，用于提供水源
日常检查：定期检查消防炮的外观、管路和水源连接，确保没有损坏或 泄漏。
消防炮灭火系统的安装与维护 安装步骤与注意事项
01
02
03
清洁和润滑
定期清洁和润滑消防炮的 转动部位，以保持其正常 运转。
定期测试
定期对消防炮进行测试运 行，确保其正常工作。
保养建议
根据制造商的推荐，定期 更换磨损部件和进行全面 保养。
护、短路保护等。
控制柜的设计应简单易懂，方 便操作人员进行操作和维护。
控制柜应具备高可靠性和稳定 性，以确保在火灾发生时能够 正常运转，保障灭火工作的顺 利进行。
03 消防炮灭火系统的应用场景
CHAPTER
大型商场
01
商场内存在大量的可燃物，如家 具、装饰材料、衣物等，一旦发 生火灾，火势蔓延迅速，危害极 大。
06 消防炮灭火系统的未来发展与展望
CHAPTER
技术创新与改进方向
智能探测与定位技术
利用先进传感器和算法，实现快速、 准确地探测火源并定位，提高灭火效 率。
高效喷射技术
遥控与自动化控制
实现消防炮的远程控制和自动化操作， 减少人工干预，提高响应速度。
研发新型喷嘴和流体动力学设计，以 增加灭火剂的覆盖范围和穿透力。
02
消防炮灭火系统能够快速扑灭火 灾，控制火势蔓延，保障人员安 全疏散，减少财产损失。
消防水炮安装方案
消防水炮安装方案1. 引言消防水炮是一种用于火灾扑灭的重要设备，其安装合理与否直接关系到火灾事故的处理效果。
本文将为您介绍一种消防水炮的安装方案，以确保其在火灾扑灭过程中的有效性和安全性。
2. 安装位置选择2.1 安装高度消防水炮安装的高度应考虑到以下因素： - 水炮的射程：根据水炮的参数确定其射程，安装高度应使其覆盖到需要灭火的区域。
- 建筑物高度：安装消防水炮时应考虑建筑物的高度，以确保水炮的射程能够覆盖到建筑物的各个部位。
2.2 安装位置的选择•平台：为了稳定水炮的工作，可以在建筑物上设置一个平台，确保水炮的安全性和稳定性。
•可见性：选择一个具有较好视野的位置，使操作人员可以清楚地看到灭火区域，并能够进行精确的操作。
•设备维护：安装位置应方便设备的维护和保养，如更换零件、检修等。
3. 安装设备3.1 水源安装消防水炮时需要考虑水源问题，可以通过以下几种方式解决：- 城市供水：通过与城市供水管网相连，以确保持续的水源供给。
- 水箱：在建筑物中设置一个水箱作为备用水源，以防止城市供水中断或供水压力不足的情况。
3.2 管道系统消防水炮的安装需要一套合理的管道系统以接通水源和水炮，其主要包括以下部分： - 进水管道：将水源与水箱或城市供水管网连接起来。
- 排水管道：用于水炮灭火后的排水，防止水积聚。
3.3 控制系统安装一个可靠的控制系统以控制水炮的运行，主要包括以下组成部分： - 电气控制柜：用于控制水炮的启停和倾斜角度的调整。
- 操作控制台：与电气控制柜相连，由操作人员进行操作和监控。
4. 安装注意事项4.1 耐久性安装消防水炮时需要选择耐久性好的材料，以确保设备能够在长期使用中保持稳定和可靠。
4.2 防腐蚀消防水炮常处于潮湿环境中，容易受到腐蚀，因此应选择抗腐蚀材料或对设备进行防腐蚀处理。
4.3 倾斜角度调整水炮需要能够在不同角度下进行工作，因此需要考虑安装一个可调节倾斜角度的装置。
4.4 安全性消防水炮在使用过程中需要考虑安全问题，如操作人员的安全和设备的稳定性等。
消防水炮安装使用说明书
消防水炮自动跟踪定位射流灭火装置ZDMS0.8/20SZDMS0.9/30S安装使用说明概述ZDMS型自动跟踪定位射流灭火装置（消防水炮），是针对现代大空间建筑的需要利用自然界的可燃物质在燃烧时所释放出的大量的辐射线，利用红、紫外传感器、计算机、机械传动、远程通讯等技术，通过一整套电子控制电路构成的高度智能化的现代消防。
它可以在被保护的三维空间内，全方位地进行巡回扫描寻的，精确定位，并驱动灭火装置迅速准确地瞄准火源，继而自动启泵、开阀，射水灭火，瞬时间即可把刚刚初燃的火源扑灭，确保把火灾的苗头扼灭在初萌状态，真正地做到“防患于未然”！自动寻的喷水灭火系统，具有探测距离远，保护面积大，喷射流量大，灵敏度高，响应速度快，智能化、自动化水平高，灭火时间短等众多优点，能够极大地消除火灾给人们带来的危害，为保护人民的财产和自身生命安全不再遭受到火灾的困扰。
一、系统组成ZDMS型自动跟踪定位射流灭火系统是由自动消防炮、消防管道、水流指示器、电动阀、检修阀、现场视频CCD、红紫外火焰探测器、现场控制箱、声光报警器、手动报警按钮、手动控制器、火灾报警控制器、视频图像记录仪、消防水泵、储水池、水泵接合器，线缆等组成。
二、系统设备安装一，灭火装置管路安装1，灭火装置管路部件安装顺序如下图：如上图安装固定支架，因安装环境不同，固定支架应采用不同的安装方式，请根据现场情况选择最适合的安装样式，安装固定支架的主要目的是防止消防炮全流喷射时后坐力引起的震动和晃动。
供水管路的安装不尽之外应严格按照管路安装规范进行。
2，红紫外火焰探测器的安装每台水炮均配备一只火焰探测器；火焰探测器由万向支架固定在对应水炮同侧2米范围内，高度大致等同水炮，黑色探侧面倾斜向保护区域，与水平线呈45度左右角度；或安装于保护区域正上方，黑色探测面与保护区域地板保持水平。
注意：火焰探测器正前方和左右两侧不得有任何障碍物遮挡，在保护区域内任何位置都要能看见探测器的黑色探测面。
消防水炮安装规范
消防水炮安装规范消防水炮安装规范是为了确保消防水炮在安装过程中能够达到预期的使用效果，并在火灾事故发生时能够及时、有效地进行灭火救援。
以下是消防水炮安装的一些规范要求：1. 安装位置选择：消防水炮应安装在高楼建筑、厂房、仓库等重点防火单位的建筑物顶部或露天场所。
安装位置要避开建筑物的阴影和遮挡物，并应能够对火灾现场全方位喷射水柱。
2. 安装基础：消防水炮的安装基础应具备足够的强度和稳定性，以确保水炮在使用时不发生倾覆和抖动。
基础的尺寸和深度应符合设计要求，并要考虑地质情况、场地平整度和承重能力。
3. 喷射距离和角度：消防水炮的喷射距离和角度应符合设计要求。
一般来说，消防水炮的喷射距离应大于等于火灾现场的最远距离，角度应能够覆盖火场的全范围。
喷射角度一般为45°~60°，具体应根据实际情况进行调整。
4. 引水管道：消防水炮的引水管道应采用非可燃材料，如钢管等，并应采取防护措施，避免外部破坏和损坏。
引水管道应经过必要的斜度设计，以确保顺畅的水流，并应安装阀门进行控制。
5. 电源供应：消防水炮的电源供应应符合相关电气安全规范要求，并应采用可靠的电源接线设施。
电源线路与水炮控制系统的连接应严格按照产品说明书进行。
6. 控制系统：消防水炮的控制系统应具备可靠的性能，并应能够远程控制和手动控制两种方式，确保在火灾现场人员无法接近或遭到困难时能够正常操作。
同时，控制系统的操作按钮和操作示意图应清晰明确，方便操作人员使用。
7. 维护保养：安装消防水炮后，需要定期进行维护保养工作。
维护保养包括清洗喷头、检查管路、电气连接等，并应定期进行运行试验，确保水炮在火灾发生时能够正常工作。
8. 安全措施：在消防水炮安装过程中，应加强安全管理，确保工作人员的安全。
必要时，应采取安全防护措施，如安全带、安全网等，以防止人员因意外事故而造成伤害。
以上是一些关于消防水炮安装规范的要求，具体的安装过程和细节可以根据不同的规范标准和产品说明进行操作。
消防水炮安装方法
消防水炮安装方法
消防水炮是一种重要的消防设备，用于灭火和救援任务。
正确安装消防水炮是确保其正常工作的关键。
下面将介绍消防水炮的安装方法。
一、选择安装位置
1.根据建筑物结构和灭火需要，选择合适的位置安装消防水炮。
2.确保安装位置不会被建筑物、树木或其他障碍物遮挡，以便于消防人员使用。
3.考虑到水源供应，选择距离水源较近的位置进行安装。
二、准备工作
1.清理安装区域，确保没有杂物和障碍物。
2.检查管道系统是否完好无损，并清除管道内部杂质。
3.确定所需配件并准备好工具。
三、安装
1.将消防水炮放置在预定位置，并用螺栓固定在地面上。
2.连接管道系统并确保密封良好。
注意遵循规定的连接方式和标准。
3.连接电源线并测试控制器功能是否正常。
如果是手动控制，则测试手柄是否灵活可靠。
4.调整喷嘴方向和角度，使其能够覆盖所有需要覆盖的区域。
5.进行试运行，检查水炮的喷射距离是否符合要求，并检查管道系统是否有漏水。
四、验收
1.进行消防水炮的验收，确保其满足相关标准和规定。
2.记录消防水炮的安装位置、型号、生产厂家等信息，并编制相应的档案。
3.对安装过程中出现的问题进行总结和汇报，并及时解决。
以上是消防水炮安装方法的主要内容。
在实际操作中，需要根据具体情况进行调整和完善。
正确安装消防水炮可以提高其使用效果，并保障人民生命财产安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动扫描灭火高空水炮灭火系统安装调试方案(大空间)
一、系统调试前应对设备进行检查以具备调试条件
1、消防水炮的安装
1.首先查看消防炮的规格、喷射量、射程与设计是否符合；
2.检察消防炮安装的入口法兰与安装处管路的法兰是否相吻合；
3.准备好密封法兰的胶垫，其胶垫要求质地柔韧、光滑、无裂纹、无起层、无
皱等瑕疵。
4.将消防炮稳稳地贴近安装处，使用二个法兰相对应，放入密封胶垫后，逐个
插入螺栓。
5.按顺序逐次逐步将固定螺栓拧紧。
6.用水平尺校正消防炮的水平底座，达到与地面平行。
7.用手轮转动消防炮的水平、垂直旋转部分，达到灵活、平稳、无坎坷和内部
阻塞、xx现场。
8.装上消防炮的电缆插头。
2、主控台及显示屏的安装方法
1．主控台分为自附示屏和外际示屏两种。
自附式的显示屏与控制台为一体，故无需另外安装。
2．安装前应先行检查主控台型号、规格与设计相符合。
3．安装前应查看主控台所载各机件有无运输中的损伤、碰坏等。
4．安装前应把所有向主控台的电线电缆从主控台地址下方引入。
5．如有外附显示屏时也应将所有线缆从地址下方引入。
6．安放好主控台和另附显示屏。
7．进行主控台至外显示屏间电路、与被控网路间的电路联接。
8．所有线缆联接完后，最后接入220V市电供电。
9．主控台与外控接线甚多，不仅在接线中应仔细检查导线编号、牢靠接好外，尚应对已接的导线进行反复检查，做到万无一失。
3、配线检查
1．穿管绝缘导线，供电回路的导线的额定电压不应低于500V，弱电或其控制回路的导线，其额定电压不应低于250V。
2．不同系统、不同电压、不同电流类别的导线，不得穿入同一根管子。
3．管内穿线应在建筑物抹灰及地面工程结束后进行。
穿线前应将管内的积水及杂物清除干净后，再进行穿线。
4．横向敷设的报警系统传输线路，如采用穿管时，不同防火分区的线路，不宜穿入同根管内。
5．报警系统的信号线路，应与广播线路、通讯电话线路分别穿管敷设。
6．导线在管内，不得有接头的扭结，其接头应在接线箱（盒）内连接,扭线进入接线箱（盒）内应有适当余量，导线末端应有编号标志。
导线的连接均应采用压接或焊接。
7．管内穿线结束后，应进行绝缘电阻测试，每个回路的绝缘电阻值，不应低于20MΩ。
8．火灾自动报警系统的传输线路，应采用铜芯绝缘线或铜芯电缆，电压等级不应低于交流250V。
9．火灾自动报警系统和自动消防控制系统传输线路的导线，其截面应按设计图纸要求。
10．火灾探测器的传输线路，应选择不同颜色的绝缘导线，同一工程中相同线别的绝缘线，颜色应一致，接线端子应有标号。
11．自动报警系统布线的色标和文字符号应按设计图纸要求施工。
12．消防系统的弱电线路，电缆竖井、封闭线槽、电缆桥架等，应与强电线路、电缆管井、封闭线槽、电缆桥架等分开设置或保持一定距离。
4、水源检查
1.按设计要求核实消防水池的容积、水质及消防储水不作它用的技术措施
2.按设计要求核实高位水箱是否满足要求
3.核实其它相关供水设施是否满足条件。
5、消防水泵检查
检查消防水泵是否20S内投入正常运行、流量、压力是否满足设计要求。
6、水流指示器和信号阀检查
1.大空间灭火系统的水流指示器应输出报警信号
2.信号阀应能准确发出阀门打开或关闭的电信号
7、电源装置检查
大空间系统的供电功能是否正常
二、调试内容
自动扫描射水高空水炮灭火装置调试应符合下列要求：
1.自动扫描射水高空水炮灭火装置的调试应逐个进行；
2.通电后复位状态、监视状态正常；
3.使系统处于自动状态，在自动扫描射水高空水炮灭火装置进入监视状态后在其保护范围内，模拟火灾发生（具体按现场情况而定，点燃一定的燃烧物，
如用油盘、木垛等），待火源稳定燃烧后，在规定的时间内（3分钟），自动扫描射水高空水炮装置应完成对火源的扫描和定位并发出报警、启动水泵、打开电磁阀等信号。
此时使系统变为自动状态，则水泵应立即启动、电磁阀应立即打开、喷头应立即喷水灭火。
射出的水柱应直接击中或覆盖火源。
火源熄灭后，可自动复位自动扫描射水灭火装置，使其重新处于监视状态。
4.自动扫描射水高空水炮灭火装置在复位、扫描旋转过程中应转动均匀、灵活。
5.检查大空间智能灭火装置控制器各项功能：
自检功能；
消音复位功能；
故障报警功能；
报警显示、记忆和打印功能；
对大空间灭火装置的状态显示和操作功能；
联动控制功能。
