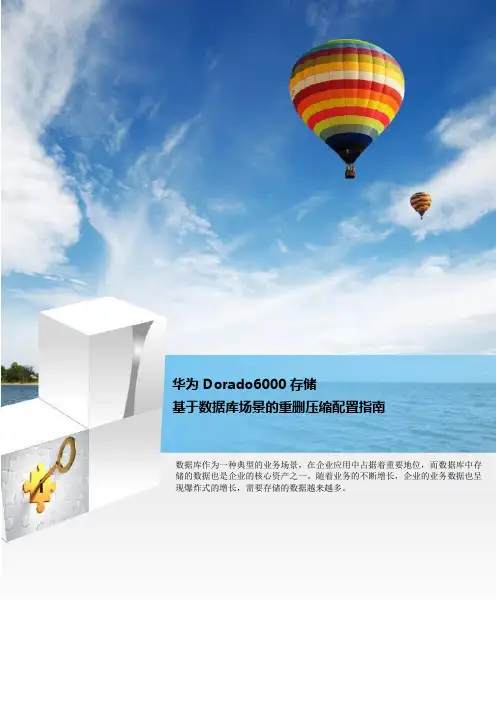

Dorado存储基于数据库场景的重删压缩配置指南
华为 Dorado6000 存储基于数据库场景的重删压缩配置指南数据库作为一种典型的业务场景，在企业应用中占据着重要地位，而数据库中存储的数据也是企业的核心资产之一。
随着业务的不断增长，企业的业务数据也呈现爆炸式的增长，需要存储的数据越来越多。
目录1概述 (3)1.1内容简介 (3)1.2面向读者 (3)1.3用户收益 (3)1.4关键组件 (3)1.5负载模型 (4)2适用场景 (5)2.1适用场景 (5)2.2注意事项 (5)3OLTP 场景配置存储压缩特性 (6)3.1解决方案 (6)3.1.1方案架构 (6)3.1.2硬件配置 (6)3.1.3软件配置 (7)3.1.4存储配置 (7)3.2验证步骤 (8)3.2.1环境部署 (8)3.2.2数据压缩效果测试 (9)4 附录 (14)4.1参考文档 (14)4.2术语表 (14)1 概述1.1内容简介华为OceanStor Dorado6000 V3 全闪存存储系统(以下简称Dorado6000 V3)智能数据重删和智能数据压缩特性（SmartDedupe&SmartCompression）旨在减少冗余数据占用的存储空间，提高存储系统的传输、处理和存储效率。
本文介绍在数据库场景下，如何利用Dorado6000 V3 系列存储的智能数据压缩特性以及利用该特性所达到的数据缩减效果。
1.2面向读者本文档主要面向以下类型读者，使其了解华为OceanStor Dorado V3 全闪存存储产品及其重删压缩特性。
●华为员工●合作伙伴●客户1.3用户收益通过使用Dorado6000 V3 的重删压缩特性，能够有效的减少数据库业务中在存储上产生的数据量，提高空间利用率。
1.4关键组件本文中描述的内容主要基于以下硬件和软件。
硬件：●华为Dorado6000 V3 全闪存存储系统V300R100C00 版本●华为RH2288V2 服务器软件：●UltraPath for Linux：8.01.024 多路径软件●Oracle Database 11.2.0.4 数据库软件●Oracle RAC 11.2.0.4 集群软件●SLOB2.2 测试工具操作系统：●Red Hat Enterprise Linux 6.51.5负载模型本文使用业界通用的SLOB（Silly Little Oracle Benchmark）测试工具模拟了Oracle OLTP（Online Transaction Processing）业务负载模型。
OceanStor-T存储系统 IPSAN组网及配置专题
由于产品版本升级或其他原因，本文档内容会不定期进行更新。除非另有约定，本文档仅作为使用指导，本文 档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
华为技术有限公司
地址： 网址：
深圳市龙岗区坂田华为总部办公楼 邮编：518129
文档版本 02 (2014-12-15)
IP SAN组网时，应用服务器的网口作为启动器，用于向存储系统传输应用服务器上的 iSCSI程序请求；存储系统iSCSI主机端口作为目标器，用于接收和响应来自应用服务器 上的iSCSI程序请求，如图1-1所示。启动器和目标器具有唯一的IP地址，这两个IP地址 用于建立应用服务器与存储系统之间的通信通道。
OceanStor F面向Oracle数据库OLTP最佳实践
华为 OceanStor F 面向 Oracle 数据库OLTP 场景的最佳实践此文档针对华为 OceanStor F V5 存储配套 Oracle 数据库进行阐述。
聚焦如何高效利用 OceanStor F V5 存储进行 Oracle 数据库业务部署，并针对企业用户场景下的 Oracle 的在线联机事务处理（OLTP）业务，进行了一系列的验证，通过参考该最佳实践，可以获得更好的业务部署效率和业务运营质量，有效保障Oracle 数据库的性能和可用性。
目录1概述 (4)1.1内容简介 (4)1.2写作目的 (4)1.3面向读者 (4)1.4用户收益 (5)1.5关键组件 (5)1.6业务场景 (5)1.7负载模型 (5)2华为技术与产品 (6)2.1OceanStor F V5 产品介绍 (6)2.2OceanStor UltraPath 多路径软件 (7)3Oracle 数据库介绍 (8)3.1.1Oracle RAC and ASM (8)3.1.2Oracle 体系架构 (10)3.1.3OLTP 业务类型 (12)4Oracle 规划配置最佳实践 (13)4.1SAN 组网 (13)4.1.2 划分Zone 或vLAN (14)4.2存储配置 (14)4.2.1硬盘域 (14)4.2.2存储池 (15)4.2.3多租户 (15)4.2.4LUN (16)4.2.5映射视图 (16)4.3主机配置 (17)4.3.1队列深度 (17)4.3.2I/O 对齐 (17)4.3.3块设备调度算法 (18)4.3.4多路径设置 (18)4.3.5绑定盘符 (19)4.3.6配置HugePage (19)4.4数据库配置 (20)4.4.1数据库参数 (20)4.4.2ASM 磁盘组 (21)4.4.3在线日志 (21)4.4.4UNDO 表空间调整 (22)4.4.5临时表空间调整 (22)4.4.6归档和备份 (22)5Oracle 规划配置示例 (23)5.1方案架构 (23)5.1.1组网图 (23)5.1.2方案组件 (24)5.2存储配置 (25)5.3主机配置 (26)5.4数据库配置 (26)6Oracle 性能测试方案 (28)6.1测试策略 (28)6.2测试过程 (29)6.2.1加载测试数据 (29)6.2.2测试步骤 (29)6.3测试结果 (34)7Oracle 场景重删压缩特性 (35)7.1业务场景 (35)7.2特性描述 (35)7.2.1在线重删 (36)7.2.2数据压缩 (36)7.3压缩比测试 (36)7.3.1开启压缩 (36)7.3.2测试过程 (37)7.3.3测试结果 (38)8 总结 (39)9 术语表 (40)1 概述1.1内容简介华为OceanStor F V5 全闪存存储（下文简称F V5 存储）是华为根据存储产品应用现状和存储技术未来发展趋势，推出的新一代一体化融合存储产品，能够满足大中型企业用户对海量数据存储、高速数据存取、高可用性、高利用率、绿色环保和易于使用的要求。
OceanStorUltraPathforLinux多路径介绍
高可靠系统（多路径）解决方案分析
高可靠系统对可能的单点故障设备都 做了冗余备份，并将这种冗余尽可能的 以交叉组合的方式来组织以达到最高的 可靠性。
如左图所示，图中的冗余设备包括： ① 外网与应用服务器间的路径 ② 应用服务器本身 ④ 服务器与存储控制器间的路径 ⑤ 存储控制器本身 ⑧ 存储磁盘
Huawei Symantec Technologies Co., Ltd.
Huawei Symantec Technologies Co., Ltd.
查看多路径管理的指定存储系统信息
4、upTools -g [array_id | array_id,lun_id]
# upTools -g 0,1 Information of LUN1 - WWN: 210000e0fc80008900411c7300000001 -------------------LunObject: present CurrentOwningPath: B DevState: OPTIMAL BootOwningPath: B ReportedPresent: Y PreferredPath: B ReportedMissing: N FailoverInProgress: N Controller 'A' Path -------------------NumLunObjects: 0 RoundRobinIndex: 0 Controller 'B' Path -------------------NumLunObjects: 1 RoundRobinIndex: 1 Path #1: LunPathDevice: present IoCount: 15 DevState: OPTIMAL
华为 OceanStor T 系列统一存储系统说明书
OceanStor T Series Unified StorageHighlightscationUnified SAN and NAS: Supports SAN and NAS storage protocols, structured and non-structured data within one storage system Unified protocols: Compatible with various storage networks and protocols, including iSCSI, FC, NFS, CIFS, HTTP, and FTPGUI-based central storage management:Provides a graphical user interface for central management of fi les and data blocks. The wizards guide users through every con fi gurationFlexibility and ReliabilityUpgrade: Users can easily upgrade block-level storage to uni fi ed storage Hot swapping modules: Users can hot-swap controllers, fans, power supplies, I/O modules, and hard disks without compromising ongoing user servicesDiversified disk types: Supports SAS, NL SAS, SATA, FC and SSD disks, tting into various scenariosReliable architecture: Full component redundancy prevents single points of failure. Data coffer and fi le system mirror improve system reliability Advanced I/O port scalability and flexibility: Supports up to 12ModelS2600TS5500TS5600TS5800TBlock Storage Component Storage processor Multi-core processors Cache size8GB/16GB 8GB/16GB/32GB 24GB/48GB 96GB/192GB Extended cache1.2TB 1.2TB2.4TB3.6TBNumber of controllers 2Front-end port types 8Gbps FC, 1Gbps iSCSI, 10Gbps Iscsi(TOE)8Gbps FC, 1Gbps iSCSI, 10Gbps iSCSI (TOE), 10Gbps FCoE Back-end port types 6Gbps SAS 2.0 wide port 6Gbps SAS 2.0 wide port 4Gbps FC,6Gbps SAS 2.0 wide port 4Gbps FC,6Gbps SAS 2.0 wide port Number of onboard I/O ports Front end: 12 x 1 Gbps iSCSI ports;Back end: 4 x SAS 2.0 wide ports Front end: 8 x 8 Gbps Fibre Channel ports;Back end: 4 x SAS 2.0 wide ports 00Maximum. number of I/O modules221012Maximum number of disk slots 27652811521440Supported disk types SAS, NL SAS, SATA, SSD SAS, NL SAS, SATA, SSD SAS, NL SAS, SATA, SSD,FC SAS, NL SAS, SATA, SSD,FC RAID levels0,1, 3, 5, 6, 10, 50Maximum number of snapshots 256102420482048Maximum number of LUNs 2048409640968192Mobile Management Supported.N/A N/A N/A TurboModule Supported.Functional software HyperImage (snapshot),HyperCopy (LUN copy), HyperClone (split mirror), HyperMirror (synchronous/asynchronous remote replication), HyperThin (thin provisioning), UltraPath (multipathing), DiskGuard (host-side data protection), SmartCache (dynamic data caching in TurboBoost)File Storage Component Number of file engine nodes 22, 42, 4, 62, 4, 6, 8Cache size per node 16GB 16GB 24GB 24GB File softwareDST (dynamic storage tiering), Snapshot (file system snapshot), Mirror (file system mirror),Replication (file system remote replication), Symantec NetBackup Client (embedded Symantec network backup client)ProtocolFC, iSCSI, NFS, CIFS, FTP , HTTPCompatible operating system Including AIX, HP-UX, Solaris, Linux, WindowsVirtual Environment Virtual machine VMware, Citrix, Hyper-VValue-added feature VMware VAAI support for VSphere and VCenter integrationPhysical Specifications Power supplyAC: 100 V to 127 V, or 200 V to 240 V DC: –60 V to –48 VArray power consumption 2 U controller enclosure: ≤380W4 U controller enclosure: ≤527W2 U controller enclosure: ≤ 539W2 U disk enclosure: ≤307W4 U disk enclosure: ≤ 527W4 U controller enclosure: ≤598W 2 U disk enclosure: ≤307W 4 U disk enclosure: ≤527W File engine power consumption 4 U file engine: ≤ 800WArray dimensions (H x W x D)2 U controller enclosure: 86.1mm x 446mm x 582mm 4 U controller enclosure: 175mm x 446mm x 502mm 4 U disk enclosure: 175mm%446mm%412mm 2 U disk enclosure: 86.1mm x 446mm x 412mm 4 U disk enclosure: 175mm x 446mm x 412mm File engine dimensions (H x W x D) 4 U, 175mm x 446mm x 502mmWeight2U Controller enclosure≤ 22.98kg4U Disk enclosure ≤ 25.2kgController enclosure ≤ 23.9kg 2 U SAS disk enclosure ≤ 14.9kg 4 U SAS disk enclosure≤ 25.2kg Controller enclosure ≤ 43.6kg2 U SAS disk enclosure ≤ 14.9kg4 U SAS disk enclosure ≤ 25.2kg4 U FC disk enclosure ≤ 24.9kgTechnical Speci ficationsHUAWEI TECHNOLOGIES CO., LTD.Huawei Industrial BaseBantian LonggangShenzhen 518129, P .R. ChinaTel: +86-755-28780808Copyright © Huawei Technologies Co., Ltd. 2013. All rights reserved.THIS DOCUMENT IS FOR INFORMATION PURPOSE ONLY, AND DOES NOT CONSTITUTE ANY KIND OF WARRANTIES.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Huawei Symantec Technologies Co., Ltd.
多路径软件功能1：物理设备屏蔽和虚拟设备的生成
Huawei Symantec Technologies Co., Ltd.
多路径软件功能2：failover与failback
Huawei Symantec Technologies Co., Ltd.
Huawei Symantec Technologies Co., Ltd.
查看多路径管理的指定存储系统信息
4、upTools -g [array_id | array_id,lun_id]
# upTools -g 0,1 Information of LUN1 - WWN: 210000e0fc80008900411c7300000001 -------------------LunObject: present CurrentOwningPath: B DevState: OPTIMAL BootOwningPath: B ReportedPresent: Y PreferredPath: B ReportedMissing: N FailoverInProgress: N Controller 'A' Path -------------------NumLunObjects: 0 RoundRobinIndex: 0 Controller 'B' Path -------------------NumLunObjects: 1 RoundRobinIndex: 1 Path #1: LunPathDevice: present IoCount: 15 DevState: OPTIMAL
Hostname = linux Domainname = N/A Time = GMT 08/12/2007 15:08:51 --------------------------------------------------------------Info of Array Module's seen by this Host. --------------------------------------------------------------Array ID WWN Module Name --------------------------------------------------------------0 210000e0fc800089 HUAWEI_S5000 ---------------------------------------------------------------
Huawei Symantec Technologies Co., Ltd.
为什么需要多路径 为什么需要多路径软件 多路径软件相关命令
Huawei Symantec Technologies Co., Ltd.
多路径组网带来的问题
同一个LUN在操作系统中被多次表现，并表现为 不同的设备。
系统中单路径连接导致的问题（单点故障）
所谓的单点故障是指网络中的某一处发 生故障，可能导致整个网络瘫痪。 按照这个标准，左图中的可能的单点故 障包括： ① 外网与应用服务器间的路径 ② 应用服务器本身 ③ 服务器与存储控制器间的路径 ④ 存储控制器本身 ⑤ 存储控制器与磁盘间的路径 ⑥ 存储磁盘本身
Huawei Symantec Technologies Co., Ltd.
高可靠系统（多路径）解决方案分析
高可靠系统对可能的单点故障设备都 做了冗余备份，并将这种冗余尽可能的 以交叉组合的方式来组织以达到最高的 可靠性。 如左图所示，图中的冗余设备包括： ① 外网与应用服务器间的路径 ② 应用服务器本身 ④ 服务器与存储控制器间的路径 ⑤ 存储控制器本身 ⑧ 存储磁盘
Huawei Symantec Technologies Co., Ltd.
查看LUN 路径信息
5、upTools -S
# upTools -S ------------------------------------------Array ID : 0 Module Name : HUAWEI_S5000 ControllerA State : normal Path State : H2C0T1L000 Up H2C0T1L001 Up ControllerB State : normal Path State : H1C0T1L000 Up H1C0T1L001 Up -------------------------------------------
其中，后四个盘为SAN存储上的两个LUN分别通过两组光纤， 在操作系统中形成的四个盘。
Huawei Symantec Technologies Co., Ltd.
多路径带来的问题（续）
混淆 – 操作系统看到两份真实的相同数量的磁盘。 危险 – 多路径导致操作系统认为两份磁盘是独立的，这将导致数据毁坏或I/O错 误。 没有冗余 – 没有多路径软件，操作系统将不知道何时及如何使用冗余的路径。 资源浪费 – 没有多路径软件，操作系统将不能利用冗余路径进行负荷分担。
Huawei Symantec Technologies Co., Ltd.
查看连接到服务器上存储系统信息
3、upTools –c
Array connected by this Host. --------------------------------------------------------------Info of Array Module's seen by this Host. --------------------------------------------------------------Array ID WWN Module Name 0 210000e0fc123456 HUAWEI_S5100 ----------------------------------------------------------------------------------------------------------------------------iSCSI Array: --------------------------------------------------------------Index WWN iSCSI IP ---------------------------------------------------------------
文档密级 :
UltraPath介绍
多路径组提供
Huawei Symantec Technologies Co., Ltd.
Huawei Symantec Confidential
2013-7-15
目录
为什么需要多路径 为什么需要多路径软件 多路径软件相关命令
Huawei Symantec Technologies Co., Ltd.
Huawei Symantec Technologies Co., Ltd.
动态识别LUN
6、hot_add
Huawei Symantec Technologies Co., Ltd.
Linux多路径安装的注意事项
• 一般操作方法： 1、安装多路径前，HBA驱动版本的正确，配置的正确 2、安装多路径前，完成端口，LUN的映射，在主机端可正常 读写。 3、安装多路径后，查看相关配置是否正确，重启主机。 • 定位问题需要的信息 1、操作步骤和时间，现象的描述。 2、日志、menu.lst。 3、upTools –S、upTools –g0、lsscsi的截图。
Huawei Symantec Technologies Co., Ltd.
多路径软件对问题的解决
物理设备屏蔽（可选） 虚拟设备生成（必须） 最优路径选择（必须） 错误路径 Failover（必须） 路径恢复 Failback（必须）
路径I/O负载均衡（可选）
配合上层软件完成功能，如集群（可选）
Huawei Symantec Technologies Co., Ltd.
Windows多路径相关配置
见演示说明。
Huawei Symantec Technologies Co., Ltd.
为什么需要多路径 为什么需要多路径软件 多路径软件tec Technologies Co., Ltd.
多路径软件相关命令
常用命令 1、upTools –V
Version: V100R001 UltraPath for Linux: 1.30.001
2、upTools –a
