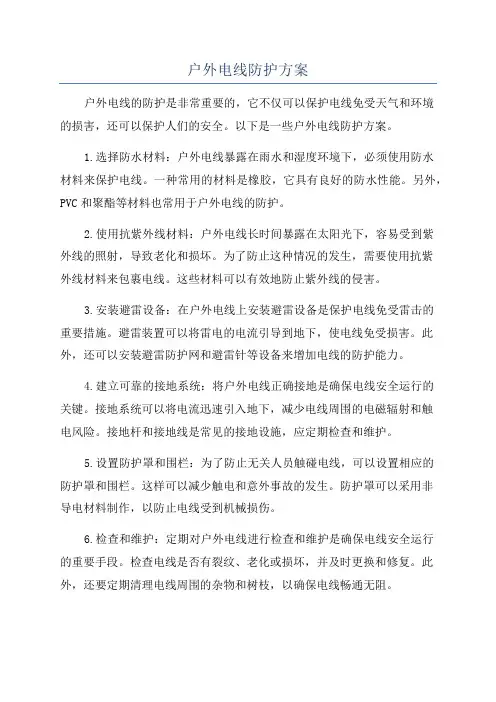

户外电线防护方案
户外电线防护方案户外电线的防护是非常重要的，它不仅可以保护电线免受天气和环境的损害，还可以保护人们的安全。
以下是一些户外电线防护方案。
1.选择防水材料：户外电线暴露在雨水和湿度环境下，必须使用防水材料来保护电线。
一种常用的材料是橡胶，它具有良好的防水性能。
另外，PVC和聚酯等材料也常用于户外电线的防护。
2.使用抗紫外线材料：户外电线长时间暴露在太阳光下，容易受到紫外线的照射，导致老化和损坏。
为了防止这种情况的发生，需要使用抗紫外线材料来包裹电线。
这些材料可以有效地防止紫外线的侵害。
3.安装避雷设备：在户外电线上安装避雷设备是保护电线免受雷击的重要措施。
避雷装置可以将雷电的电流引导到地下，使电线免受损害。
此外，还可以安装避雷防护网和避雷针等设备来增加电线的防护能力。
4.建立可靠的接地系统：将户外电线正确接地是确保电线安全运行的关键。
接地系统可以将电流迅速引入地下，减少电线周围的电磁辐射和触电风险。
接地杆和接地线是常见的接地设施，应定期检查和维护。
5.设置防护罩和围栏：为了防止无关人员触碰电线，可以设置相应的防护罩和围栏。
这样可以减少触电和意外事故的发生。
防护罩可以采用非导电材料制作，以防止电线受到机械损伤。
6.检查和维护：定期对户外电线进行检查和维护是确保电线安全运行的重要手段。
检查电线是否有裂纹、老化或损坏，并及时更换和修复。
此外，还要定期清理电线周围的杂物和树枝，以确保电线畅通无阻。
7.增加警示标志：在电线周围设置明显的警示标志，提醒人们注意电线的存在。
这样可以有效地防止误碰和触电事故的发生。
除了上述措施，还应遵守相关法规和标准，确保电线安全可靠。
此外，培训相关人员的安全意识和操作技能也是非常重要的，员工应该了解正确的操作程序和紧急处理措施，以应对突发情况。
只有综合采取措施，才能有效保护户外电线的安全运行，防止事故的发生。
接地线的安全使用规定
接地线的安全使用规定接地线是保障人身安全和设备正常运行的紧要工具。
在各行各业的电气设备使用中，接地线的作用不可小觑。
不同类型的电气设备接地线的使用规范也各不相同。
本文将从接地线的定义、分类、使用注意事项、维护保养等方面进行认真的介绍。
一、什么是接地线接地线是将电设备的极性零点与地面相连的导线。
其作用是将电设备的漏电流快速分流到地面上，从而保障电气设备的安全使用。
接地线是电气设备必备的安全要素之一，广泛应用于家庭生活和工业、农业等各个领域。
二、接地线的分类1.保护接地线保护接地线一般位于设备外壳，其作用是阻拦外壳面积上的漏电流将外壳电压上升。
对于带有开关电源的电器，保护接地线能够避开人体触摸到带有悬浮电压的金属壳体而受到损害。
2.功能接地线功能接地线是将电子设备内部的极性零点连接到地面上的导线，其重要作用是为了确保设备的安全使用。
通俗地说，就是为了安全接触设备内部的零电位。
三、接地线使用注意事项1.电气设备和接地线必需符合相关安全规定和标准。
2.接地线的颜色必需符合商定标准，避开混淆。
3.接地线必需坚固地接地，并且没有腐蚀、裂纹、硬化等情况。
4.在使用过程中，不得擅自取下接地线，否则会导致电气设备失去保护功能。
5.假如接地线损坏或破损，应立刻更换，以避开电气设备失去保护功能。
6.不得任意将接地线接到任意金属杆、电线杆上，必需保证接地线与设备保持良好的接触。
7.在移动电气设备时，接地线必需拆除，以避开接地线减弱，影响电气设备的安全使用。
8.对于需用手或身体接触到设备表面的电气设备，必需安装保护接地线。
四、接地线的维护保养1.接地线需要定期检查，确保其存在并处于良好状态。
2.接地线与金属设备接触处简单产生氧化和腐蚀，定期清洗可以保持其良好的接触性能。
3.在使用过程中，假如接地线损坏，应立刻更换，以避开电气设备失去保护功能。
4.在接地线连接处，应尽量避开接触杂质和压力，防止接地线分裂。
5.在使用过程中，应避开接地线与其他电线交叉，这样可以削减故障率及维护和修理时间，并延长电气设备使用寿命。
装设地线接地措施
装设地线接地措施介绍地线接地是电气系统中重要的安全措施之一，它能够提供电气设备的安全运行和保护人们免受电击的危险。
本文将介绍地线接地的概念、作用、种类以及相关的安装要求和注意事项。
地线接地的概念与作用地线接地是指将电气设备的金属部分与大地连接起来，在故障或异常情况下能够提供一条安全通道，将电流引导到地面，从而保护人们免受电击的危险。
地线接地的作用主要有以下几点：1.保护人身安全：当电气设备发生漏电等故障时，地线接地能够将电流引导到地面，避免电流通过人体，起到保护人身安全的作用。
2.防止电气设备损坏：地线接地可以帮助降低设备电压，减少设备遭受雷击、电涌和静电干扰等因素造成的损坏。
3.提供系统电气稳定性：地线接地能够提供电气系统的稳定接地，减少电气噪音和干扰，确保系统的正常运行。
地线接地的种类地线接地可以根据接地方式和接地形式进行分类。
接地方式1.单点接地：将电气系统的金属部分和大地连接到同一个接地点上，形成一个共同接地回路。
这是最常见的一种接地方式。
2.多点接地：将电气系统的金属部分和大地连接到多个接地点上，形成多个独立的地线接地系统。
这种方式主要用于有特殊要求的电气系统，如医院、船舶等。
接地形式1.直接接地：将电气系统的金属部分通过导线直接连接到大地。
2.并联接地：在电气系统的金属部分和大地之间加入并联接地电阻，将电流分散引导到地面。
3.独立接地：将电气系统的金属部分和大地连接时，采用独立的接地电极，与电源系统的接地电极相互独立。
地线接地的安装要求在安装地线接地时，需要遵守以下一些重要的要求和规定：1.选择合适的接地电极材料：接地电极应选用具有较低电阻和耐腐蚀性能的材料，如铜杆、镀铜铁杆等。
2.接地电阻的控制：接地电阻是评价地线接地效果的重要指标，通常要求接地电阻低于某个限值，如5Ω。
在选择接地电极数量和布置位置时，要考虑到土壤电阻率及环境温度等因素，以确保接地电阻符合要求。
3.接地电极的安装深度：接地电极的安装深度应考虑土壤的湿度和类型，通常要求接地电极埋入土壤深度大于1.5m，以保证接地效果良好。
接地故障保护措施
接地故障保护措施嘿，咱今儿就来聊聊接地故障保护措施这档子事儿！你想想看啊，电这玩意儿就像个调皮的小精灵，要是没管好它，那可就容易出乱子。
接地故障呢，就好比是这个小精灵在捣乱，要是不采取点保护措施，那后果可能不堪设想。
咱先来说说接地保护装置吧。
这就像是给电精灵套上了一个缰绳，能在关键时刻拉住它。
比如说接地线，就像是一条坚固的绳索，把电稳稳地引到大地这个安全的怀抱里。
还有接地电阻，它可不能太大了呀，不然就起不到好的保护作用啦，这就好比门闩不牢固，那能挡住啥呀！然后呢，漏电保护器也是个厉害的角色。
它就像一个敏锐的小卫士，时刻警惕着电有没有偷偷乱跑。
一旦发现有漏电的迹象，“啪”的一下就把电给切断了，反应那叫一个迅速。
这就好像家里养了只机灵的小狗，有啥风吹草动立马就叫起来提醒主人。
在一些特殊的场所，比如潮湿的地方或者容易有金属物体的环境，那接地故障保护措施可得做得更到位。
就好比在沼泽地走路，你不得加倍小心，多做点准备吗？不然一脚陷进去可就麻烦了。
咱平常在家里也得注意呀，那些电器该接地的得接好地，别马虎。
你说要是因为一点小疏忽，导致出了问题，那多不划算呀！这就像你出门不系好鞋带，说不定走着走着就摔一跤呢。
还有啊，定期检查这些保护措施是不是还好用，也特别重要。
就跟汽车要定期保养一样，不保养说不定啥时候就抛锚在路上啦。
你可别嫌麻烦，这可是关系到安全的大事呢！总之呢，接地故障保护措施可不能小瞧。
它就像一把保护伞，为我们挡住电带来的危险。
我们得重视它，好好利用它，让电这个小精灵乖乖地为我们服务，而不是捣乱。
大家说是不是这个理儿呀！可别等出了问题才后悔莫及呀，那时候可就晚啦！所以呀，从现在开始，就好好检查检查家里的接地情况，让我们的生活更加安全可靠吧！。
放紧线工作及安全注意事项(三篇)
放紧线工作及安全注意事项一、放线1.放线前先调查通道所跨越的电力线、通讯线、房屋、公路、河流、山谷、悬崖等，便于下步工作的进行。
2、展放前根据地形情况、导地线的长度、耐张段长度合理布线，以求接头最少，余线少。
3、在放线过程中要注意保护导地线不受损伤，防止导地线产生磨伤、断股、金钩及灯笼箍等。
注意导地线原有断头位置和制造厂在线上设有标志的地方，查明原因妥善处理。
4、领线人员由技工担任，对准方向应注意线间不要交叉，并与放线人员保持通讯畅通，控制拉线前进速度，下坡时不得猛冲。
拉线人员要分开，并走在一条直线上，人与人之间的距离以使导线不拖地为宜，沿途应设人减挂。
5、放线滑车在使用前应进行外观检查，带有开门装置的滑车，无关门保险的严禁使用。
6、采取机械牵引放线时，牵引绳之间用Ф4小钢丝绳在牵引绳的活头套上绕成绳箍连接，绳箍至少绕4圈。
牵引绳与导线用蛇皮套连接，蛇皮套夹持导线不少于导线直径的30倍；蛇皮套尾部用12#铁丝绑扎，绑扎长度视导线截面而定，一般不少于20圈。
7、放紧线时均应设专人统一指挥、统一信号，并分段设专人持旗看守，及时传递信号。
8、交叉跨越各种线路、公路、河流等放线时应先取得主管部门同意，做好安全措施，如搭好可靠的跨越架，在路口设专人持信号旗看守，必要时设置围栏，重要交通要道，应取得交通部门配合，防止误伤行人，防止车辆挂住导线造成倒杆断线伤人。
二、紧线1、进行放线和紧线时，应使用滑车，滑车直径应大于导线直径的10倍以上，滑轮应转动灵活，轮沟光滑。
导线在展放过程中，不应有磨伤、断股、扭弯等现象。
不得将导线直接放在瓷瓶、横担上拖、引，以免卡伤导线和慈釉。
2、紧线器与导线规格相对应，在紧线过程中除紧线杆外，其他杆上禁止有人做其他工作。
紧线前，应对紧线器检查，紧线过程中应做好二道防线（防止紧线器失灵跑线）。
3、紧线前应检查拉线、拉桩及杆根，如不能使用时，应加临时拉绳加固。
4、紧线时，应检查导线有无障碍物挂住，检查接线管或接头以及滑轮、横担、树枝、房屋等有无卡住现象。
导线地线架设施工安全保证措施
330kV硖勉送电线路工程架线作业安全保证措施2009－8－10发布 2009－8－15实施陕西送变电工程公司330KV硖勉线项目四分部发布批准：年月日审核：年月日编写：年月日一、编制说明为进一步贯彻落实“安全第一，预防为主”的方针，加强架线工程的安全管理，做到措施有效，责任落实，监督有利，实现本工程“安全零事故”的安全目标特制定本安全保证措施。
二、编制依据（1）330KV硖勉送电线路施工组织设计（2）《电力建设安全工作规程》（架空电力线路部分）DL5009.2-2004（3）《国家电网公司电力安全工作规程》（电力线路部分）（试行）国家电网安监（2005）83号（4）架空送电线路导线及避雷线液压施工工艺规程 SDJ226-1987 （5）跨越电力线路施工规程三、工程概况1、概况：330kV硖勉送电线路工程累计新建同塔双回线路长度2×42.197km，放线施工标段250#-323#，导线采用国标GB1179-83中的LGJ-300/40型钢芯铝绞线，每相导线采用双分裂水平排列方式，间距400mm，本工程一根地线采用GJ-50镀锌钢绞线，另一根地线采用48芯OPGW光纤。
2、线路施工方向：硖石变（送电侧）汉中变（受电侧）。
3、设计气象条件：本工程为西北三级气象区，设计最大风速30m/s，覆冰厚度10mm，最高气温+40℃，最低气温-30℃。
4、污秽区划分:250#-308#为I级污秽区，309#-323#污秽等级为II级。
5、绝缘子型号本线路耐张串均采用玻璃绝缘子，250#-308#直线塔悬垂串和需加装跳线绝缘子串的耐张塔采用玻璃绝缘子，309#--323#直线塔悬垂串和需加装跳线绝缘子串的耐张塔采用硅橡胶合成绝缘子。
250#-308#为I级污秽区，导线耐张串采用2×22×FC160/155型玻璃绝缘子,导线悬垂单、双串采用22×FC10P/146型绝缘子，跳线串采用22×FC7P/146型玻璃绝缘子。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导地线保护措施方案
一、导线的装卸、运输及保管
导线在装卸、运输及保管上应注意以下几点规范要求：
1.1导线装卸前必须检查线轴的木板包装有无损伤。
不允许用油毛毡或草垫进行外包装。
1.2 装卸和运输导线时，应轻装轻放，不得碰撞，不得损坏轴套、轴辐。
线轴的护板应保持完整。
1.3 导线线轴应单层放置，均应立放，不得平放和叠压，线轴立放在车箱内应用绳索绑扎牢固，并支好掩木。
运输过程中应进行检查，发现松动应重新绑扎。
1.4 线轴存放地面应平整，无石块和积水。
导线装卸应用机械起吊方法。
二、导线的落地保护
2.1 导线落地操作场应有塑料蓬布垫在地面上，以保护导线不触碰地面，应垫以方木或木板，以保护导线。
2.2 收放导线余线时，禁止拖放，避免导线与地面、工器具相对摩擦。
各子导线和线盘之间保持一定距离，防止交叉混线。
人力展放导线余线时，应设专人指挥，互相配合，防止导线发生金钩、松股及互相摩擦。
2.3 导线与锚线架等工具接触处应加胶垫等保护物。
导线落地操作场应设专人监护导线，防止导线被车压、人踩或机具损伤。
2.4导线落在垫物上，应避免泥、沙及油脂等杂物污染。
三、导线在展放过程中的保护措施
3.1 在满足导线对地距离确保安全通过的前提下，应尽量选择较小的张力进行放线。
3.2 线路通道内的树木应在放线前砍伐，并清除各种障碍物，遇有交叉跨越处应采取防止磨损导线的措施。
3.3 展放导线前应检查线轴轮缘和侧板有无损伤。
凡有损伤者应修补完好并将轮缘铁钉拔除干净。
3.4 线轴的拖车应按扇形布置，使导线引出方向与线轴轴心方向垂直，并与张力机的进架保持一定距离。
3.5 放线过程中，牵张机操作应平稳，保持子导线张力平衡，防止导线跳槽或牵引板翻转。
3.6耐张转角塔的放线滑车应安装预偏装置，上扬塔位应设置压线滑车，避免导线跳槽。
3.7 必须保证指挥通讯系统正常工作，加强施工监护。
3.8 对放线滑车等工器具应经常检查，保证运转正常。
检查内容：
放线滑车必须转动灵活，不缺胶垫。
接地滑车应弹力适中，槽形与导线相配合。
旋转连接器应强度可靠，轴承完好，旋转灵活。
牵引板与平衡锤连接间隙小，不左右摆动。
压接管保护钢套的结构合理安装牢固，内外设置布袋隔离保护套。
3.9 放线过程中，转角塔的放线双滑车，应根据张力的大小及时进行尾绳调节，时刻保持滑车与导线受力方向一致。
四、临锚操作的保护措施
4.1 导线临锚绳宜采用旋转力小的GJ-50钢绞线，所有临锚绳可能与导线接触的部位均应套上胶管防止磨伤导线。
4.2 卡线器安装前应核对型号，检查槽口、槽体是否圆滑，必要时进行磨光处理。
卡线前槽内应垫以胶管护线，严禁直接卡线。
4.3 卡线器在导线上安装，拆卸时，禁止在导线上滑动或转动，预先确定好位置，争取一次安装到位，并在导线上套上开口胶管加以保护。
4.4 高空临锚时，卡线器以外金属线尾部应用尼龙绳或麻绳吊好，以免因尾线下垂在卡线器处急剧折弯。
4.5 过轮临锚应采用每根子导线与临锚绳单独分离安装，避免临锚钢丝绳与导线同槽压伤导线。
4.6 在同一根导线上安装过轮临锚和线端临锚时，要合理调整导线张力，防止导线拉动引起过轮临锚卡线器松动磨伤导线。
4.7 线端临锚时，在满足对地限距的情况下，可采用不等高驰度锚线。
4.8 临锚架上方应垫以木帘（线盘包装木帘），避免导线直接接触临锚架。
4.9 临时地锚应设置在导线展放的方向上，张力机的导线出口处与邻塔悬挂点的高差仰角不宜超过15°
五、导线压接过程中的保护措施
5.1 压接操作应选在地形平整的场地进行，地面应铺垫帆布或塑料布，使导线与地面隔离。
5.2 断线前应用细铁丝绑紧断线点两侧的导线，防止断线后导线松股；断线后不用的导线应整理成捆，堆在木板上；断线后待压的导线应理顺，防止扭曲松股。
5.3 导线往压接管内穿入时，应顺外层导线绞制方向旋转推入。
5.4 压接时，置于压模内的导线应当双手拿平，防止导线松股。
六、附件安装的导线保护措施
6.1 附件安装用的提线钢绳及提线钩应包胶处理。
提线钩与导线接触缠绕铝包带。
6.2 拆除放线滑车时，应先在导线上安装保护胶管，释放钢绳在横担上挂点位置应避开导线线束方向，防止滑车和释放钢绳磨损导线。
6.3 传递工具、材料的小滑车及棕绳不得碰撞导线。
6.4 高处作业人员不得穿硬底鞋踩线作业，需要时必须穿胶底鞋。
高处作业人员的工具必须装在工具袋内，防止工具撞击导线，操作时，应避免工具碰撞导线。
6.5 安装防振锤或间隔棒时，应一次安装到位，避免在导线上推挪安装；吊间隔棒的小滑车，应挂在下面的导线上，以防吊绳摩擦导线。
6.6 地面压接跳线时，地面应垫帆布或编织袋布，跳线应当理直理顺，不能受扭力。
6.7 跳线间隔棒应尽量在地面一次安装到位。
起吊跳线时，绑扎点取跳线的两端或两端及中点线夹位置，使其呈自然弧形提升到位；提升跳线穿越横担时，要有专人在横担上将导线推开，以防跳线碰撞横担及部件。
如果需要塔上安装时，必须用铝合金梯子，禁止踩蹬跳线安装间隔棒。
七、减轻导线鞭击的措施
7.1 尽量缩短放线、紧线和附件安装的作业时间间隔，减少导线在滑车内停留时间。
7.2 张力放线线端临锚时，将各子导线作不等高排列锚固，临锚张力应考虑导线防震要求，不应超过导线保证计算拉力的16%。
7.3 导线的压接管和压接管的保护钢套的外部应包白布带或缠黑胶布，以防伤及相邻子导线。
7.4 在发现导线鞭击严重的地段，应采取将各子导线分离的措施，如用木棒绑扎隔离或在档距中间用尼龙绳拉开间距等。
八、导地线压接管的保护措施
8.1 导地线压接管对边距严禁超差，压接后将边及毛刺打磨光滑。
8.2 压接管压接后无弯曲，现场实测不得超过1.6‰。
8.3 转角塔及导线包络角超过25度的直线塔必须挂双滑车。
九、紧线时对导线的保护措施
9.1 卡线器在导线上安装，拆卸时，禁止在导线上滑动或转动，预先确定好位置，争取一次安装到位，并在导线上套上开口胶管加以保护。
9.2 临锚用的钢绞线尽量避免接触导线，对有可能接触的部位应套上胶管进行保护。
