板式换热器制造工艺规程
中天牌板式换热器编号:ZT/Q7.5.1-01制造工艺规程编制: 李庆全批准：盖超淄博中天换热器设备有限公司二OO四年四月一日第一章板式换热器各部件的制造第一节下料（一）材料要求：1、板式换热器，固定压紧板应符合A3钢板口平面度要平整。
2、板式换热器上导杆、下导村应符合45#钢圆柱垂直。
3、板式换热器夹紧螺栓应45#钢圆柱垂直。
4、板式换热器当柱应用槽钢制作。
5、板式换热器，换热板片，采用济南市宏达供热设备有限公司生产的白锈钢，具有定形状波纹的换热板片。
（二）板式换热器固定板下料：1、用设备：气割、自动切割机2、质量标准：平面度平整，不得有沙凹，按图纸标准尺寸，周边加，加工量。
3、纸尺寸割管孔，尺寸不得偏差规定。
4、板孔铁屑毛刺的处理，使用磨光机逐一磨去管孔周边的铁屑毛刺。
第二节换热器各部件加工（一）定紧压夹板1、周边用龙门铣床，铣加工平面。
2、画线Z35钻床钻孔，前后板合并，同时加工夹紧孔、导杆孔，尺寸按图纸要求，质量不得超出允许偏差。
3、器紧固板表面，用磨光机清平氧化铁刷防锈漆。
（二）板式换热器上、下导杆加工1、换热器上、下导杆用车床加工，导杆尺寸按图纸要求加工，两端螺纹配加强螺帽。
2、换热器上下导杆，中间凹面用牛头刨床加工，按图纸要求不得超出偏差规定。
3、热器上、下导杆中间无螺纹处刷黑色漆。
（三）板式换热器夹紧螺栓加工1、板式换热器夹紧螺栓，用圆钢45#两端加工螺纹，配加强螺帽。
2、板式换热器夹紧螺栓，中间无螺纹处刷黑色漆。
（四）板式换热器支柱加工1、用槽钢，焊符板。
2、按图纸要求，画线，加工上下孔。
3、焊缝用磨光机磨平。
4、换热器支柱清平面毛刺，刷防锈漆。
（五）换热器固定压紧板底脚压板1、底脚压板，用普通钢，按图纸要求，刨加工，画线，钻孔，用铣床开槽。
2、边角用磨光机清边角。
（六）固定压紧板、管、法兰、焊接1、在工作台板上，无缝管整入法兰盘内孔，垂直90度焊接。
2、换热器固定压紧板与管法兰，按图纸要求尺寸焊接。
换热器制作工艺规程完整
换热器制作工艺规程换热器是压力容器中比较常见的换热设备，在制造过程中应严格执行《压力容器安全技术监察规程》和GB151《管壳式换热器》及相关标准的规定。
另外，还应按照以下工艺要求进行换热器的制造、检验、验收。
1、壳体1.1用钢板卷制时，内直径允许偏差可通过外圆周长加以控制，其外圆周长允许上偏差为10mm，下偏差为零。
1.2 筒体同一断面上，最大直径与最小直径之差为e≤0.5%DN。
且：当DN≤1200mm时，其值不大于5mm；当DN＞1200mm时，其值不大于7mm1.3 筒体直线度允许偏差为L/1000（L为筒体总长）且：当L≤6000mm时，其值不大于4.5mm；当L＞6000mm时，其值不大于8mm直线度检查应通过中心线的水平和垂直面，即沿圆周0°90°180°270°四个部位测量。
1.4 壳体内壁凡有影响管束顺利装入或抽出的焊缝均应磨至与母材表面平齐。
1.5 在壳体上设置接管或其他附件而导致壳体变形较大，影响管束顺利安装时，应采取防止变形措施。
1.6 插入式接管，管接头除图样有规定外，不应伸出管箱、壳体的内表面，而且在穿管前应将内侧角焊缝先焊，为防止筒体变形，外侧角焊缝待组装管束后再施焊。
2、换热管2.1 换热管管端外表面应除锈、去污。
用于焊接时，管端清理长度应不小于管外径，且不小于25mm；用于胀接时，管端应呈现金属光泽，其长度不应小于2倍的管板厚度。
2.2 换热管拼接时应符合以下要求：2.2.1 对接接头应作焊接工艺评定，试件的数量、尺寸、试验方法应符合JB4708的规定：2.2.2 同一根换热管的对接焊缝，直管不得超过一条；U型管不得超过二条；最短管长不应小于300mm，包括至少50mm直管段的U型弯管段范围内不得有拼接焊缝；2.2.3 管端坡口应采用机械方法加工，焊前应清洗干净；2.2.4 对口错边量应不超过换热管壁厚的15%，且不大于0.5mm；直线度偏差以不影响顺利穿管为限；2.2.5 对接后应先取相应钢球直径（d≤25 钢球直径0.75di；25＜d ≤40 钢球直径0.8di；d＞40 钢球直径 0.85di；di为管子内径＝2.2.6 对接接头应进行射线检测，抽查数量应不少于接头总数的10%，且不少于一条，以JB/T4730的Ⅲ级为合格；如有一条不合格时，应加倍抽查；再出现不合格时，应100%检查；2.2.7 对接后的换热管，应逐根进行液压试验，试验压力为设计压力的2倍。
换热器生产工艺
换热器生产工艺
换热器是一种用来传递热能的装置，广泛应用于工业和生活中。
换热器的生产工艺包括材料选择、加工制作和测试验收等环节。
下面将介绍换热器生产工艺的主要步骤。
首先是材料选择。
换热器的选择主要考虑工作压力、工作温度和介质性质等因素。
常用的材料有不锈钢、铜、铝合金等。
根据不同的工作环境，选用合适的材料可以保证换热器的耐腐蚀性和耐高温性。
其次是加工制作。
换热器的制作一般包括下列几个工艺步骤：
1. 下料：根据换热器的设计尺寸，将选好的材料进行切割成规定尺寸的块状。
2. 压制：使用切割好的材料，在模具的作用下，进行冷、热加工或冷挤压等方式成型。
通过压制可以得到需要的形状和结构的零件。
3. 铆焊：将各个零件进行铆接或焊接。
这一步骤需要注意焊接质量和焊接强度，一般采用气焊、电焊等焊接方式。
4. 钎焊：对于一些特殊结构的换热器，可以采用钎焊技术，将零件进行连接。
5. 翅片加工：将翅片与热管进行组装，一般采用焊接或压接的方式。
最后是测试验收。
制作完成的换热器需要进行严格的测试和验收，以确保其性能符合要求。
主要包括外观检查、压力测试和热性能测试等。
外观检查主要检查换热器的焊缝、铆接点等是否完好；压力测试通过给换热器加压，检查其是否能承受规定的工作压力；热性能测试则通过传热试验，测试换热器的传热效果和传热系数。
总之，换热器的生产工艺包括材料选择、加工制作和测试验收等环节。
通过科学精确的工艺步骤，可以保证换热器的质量和性能，满足不同工况下的换热需求。
换热器加工工艺规程(过程装备制造工艺)
紧密面形式 用途或名称
平面
通道积水出口
平面 平面 平面 平面
冷凝用水入口 纯苯蒸汽入口 冷凝用水出口 纯苯凝液出口
E
端盖与密封板连接详图 不按比例
14
拉杆φ16 L=2270
2 Q235-A
13
筒体DN400×6L=2890 2 16MnR
12 R2003-6-4 右管箱
1 组合件
11 R2003-6-3 管板
2 16MnR
10
法兰 DN90
2
20
9
换热管φ25×2.5L=3000 78 Q235-A
8
定距管φ25×2.5L=297 30
20
过程装备制造工艺
西北大学
陕西 西安
以换热器加工为例
讨论 主要零部件有哪些？ 加工要求？ 安装要求？
×
、、
×
× ×4
第2、4、6块
×
技术要求
本设备按GB150《钢制压力容器》和GB151《钢制管壳式换热器》进 行制造。检验和验收并接受国家质量监督局监督颁发的《压力容器 安全技术监察》规程的监督。 焊接采用电弧焊，低合金钢之间焊条牌号：J507焊条，低合金钢与 碳钢之间，碳钢之间采用J426焊条。 焊接接头型式及尺寸除图注明外，均按HG20583-1998的规定，法兰 焊接按相应法兰的焊接标准的规定进行。 筒体和管板之间的焊接采用弧焊打底，焊底表面进行着色检验。 容器上的A类和B类焊缝应进行X射线探伤检查，探伤长度为20%， X 射线应符合相应的标准规定。 换热管与管板的连接采用焊接法。 设备制造完毕后，应按有关标准进行水压试验。
换热器制造流程范文
换热器制造流程范文第一步：设计与规划在进行换热器制造之前，需要进行详细的设计与规划。
首先，确定换热器的类型和规格，根据客户需求和应用场景来选择合适的换热器型号。
然后，制定详细的设计方案，包括换热器结构、材料选择、工艺参数等。
设计人员需要使用CAD软件进行绘图，并进行相关计算和模拟，确保换热器性能满足要求。
第二步：材料准备与加工根据设计方案，采购合适的材料。
换热器常用的材料有不锈钢、碳钢、铜等，选择材料需要考虑到其导热性能、耐腐蚀性和强度等因素。
材料到达后，需要进行检查和测试，确保质量符合标准。
然后，根据设计绘图，进行材料的切割、成形和焊接等加工工艺，制作出各个部件。
第三步：部件组装在进行换热器的组装之前，需要对各个部件进行检查和测试，确保其质量良好。
然后，根据设计方案，将各个部件进行组装。
通常情况下，换热器的组装是模块化的，即将各个部件按照一定的顺序和方式进行组合。
组装时需要注意严格按照设计图纸的要求进行操作，确保各个部件的精度和连接的紧密度。
第四步：焊接和密封在换热器的制造过程中，焊接和密封是非常重要的步骤。
焊接需要使用相应的焊接方法和焊接材料，确保焊接强度和密封性。
同时，需要对焊接部位进行非破坏性检测，确保焊缝质量符合要求。
密封是保证换热器正常运行的关键，需要采用合适的密封材料和密封技术，确保不发生泄漏和渗漏。
第五步：表面处理和涂装换热器的表面处理和涂装是为了提高其耐腐蚀性和美观度。
根据不同材料和要求，可以采用镀锌、喷涂或电镀等方法进行表面处理。
然后，使用合适的涂料对外表面进行涂装，以提高其耐腐蚀性和耐磨性。
第六步：测试与调试在换热器制造完成后，需要进行测试与调试，确保其性能符合设计要求。
测试项目包括换热效率、压力损失、耐压性能等。
同时，还需要进行渗漏测试，以确保换热器密封性良好。
调试过程中，需要对工艺参数进行调整和优化，确保换热器稳定运行。
第七步：包装与发货当换热器通过测试与调试后，需要进行包装与发货。
板式换热器制造工艺规程

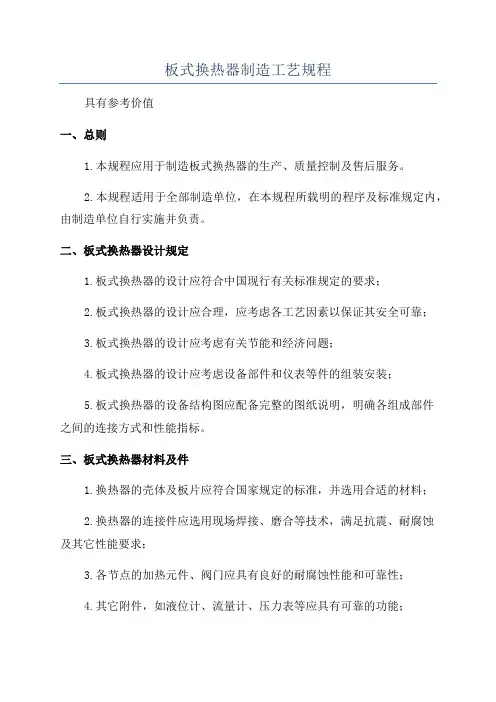

板式换热器制造工艺规程
具有参考价值
一、总则
1.本规程应用于制造板式换热器的生产、质量控制及售后服务。
2.本规程适用于全部制造单位，在本规程所载明的程序及标准规定内，由制造单位自行实施并负责。
二、板式换热器设计规定
1.板式换热器的设计应符合中国现行有关标准规定的要求；
2.板式换热器的设计应合理，应考虑各工艺因素以保证其安全可靠；
3.板式换热器的设计应考虑有关节能和经济问题；
4.板式换热器的设计应考虑设备部件和仪表等件的组装安装；
5.板式换热器的设备结构图应配备完整的图纸说明，明确各组成部件
之间的连接方式和性能指标。
三、板式换热器材料及件
1.换热器的壳体及板片应符合国家规定的标准，并选用合适的材料；
2.换热器的连接件应选用现场焊接、磨合等技术，满足抗震、耐腐蚀
及其它性能要求；
3.各节点的加热元件、阀门应具有良好的耐腐蚀性能和可靠性；
4.其它附件，如液位计、流量计、压力表等应具有可靠的功能；
5.板式换热器应配备有清洁装置和防护网，以防止结垢，提高换热效果。
板式换热器的生产加工工艺流程
板式换热器的生产加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!板式换热器是一种常见的换热设备，其生产加工工艺流程如下：1. 设计及选材- 根据换热器的工作条件，如温度、压力、介质等，进行设计计算，确定换热器的尺寸、形式和材质。
{生产工艺流程}换热器制造工艺指导流程
{生产工艺流程}换热器制造工艺指导流程换热器制造工艺指导流程包括以下主要步骤：1.设计和规划：首先，根据客户的要求和工艺参数，设计一个合适的换热器，并制定详细的工艺流程。
这包括选择材料、确定尺寸和形状、计算换热系数和压降等。
此外，还需要进行热力和流体力学分析，以确保换热器的性能和安全。
2.材料选购：根据设计要求，选择合适的材料，如不锈钢、碳钢、铜等，并购买所需的材料。
3.材料准备：将材料剪切、切割和修整至预定尺寸，并对接触面进行打磨、锉削和抛光，以确保接触面的平整度和光滑度。
4.组装焊接：将准备好的材料按照设计要求进行组装焊接。
这可能包括点焊、氩弧焊、电阻焊等不同的焊接方法。
焊接时需要注意焊缝的质量和焊接强度，以确保换热环境的安全和稳定。
5.绝热层安装：在换热器表面安装绝热层，以减少热能的散失。
绝热材料可以是玻璃纤维、岩棉、硅胶等。
6.压力测试和质量检验：组装和焊接完成后，对换热器进行压力测试，以确保其在设计压力下的安全运行。
同时，进行各项质量检验，如外观检查、尺寸检测、材质鉴定、焊缝检测等。
7.表面处理和防腐：对换热器进行表面处理，如喷涂防锈漆、烤漆等，以增加外观质量和防止腐蚀。
8.装配和测试：将换热器的各个部件进行装配，并进行功能和性能测试，以确保其满足设计要求和客户需求。
9.包装和交付：对换热器进行包装，以保护其在运输过程中的安全。
同时，制作产品说明书，并将换热器交付给客户。
10.售后服务：在交付后，及时响应客户的需求和问题，并提供相关的技术支持和维修服务。
以上就是换热器制造工艺指导流程的主要步骤。
在实际操作中，还需要根据具体的项目和要求进行调整和优化。
对于每个步骤，都需要严格遵守相关的工艺标准和质量控制要求，以确保产品的质量和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
换热器制作工艺规程
换热器是压力容器中比较常见的换热设备，在制造过程中应严格执行《压力容器安全技术监察规程》和151《管壳式换热器》及相关标准的规定。
另外，还应按照以下工艺要求进行换热器的制造、检验、验收。
1、壳体
1.1用钢板卷制时，内直径允许偏差可通过外圆周长加以控制，其外圆周长允许上偏差为10，下偏差为零。
1.2 筒体同一断面上，最大直径与最小直径之差为e≤0.5。
且：当≤1200时，其值不大于5；
当＞1200时，其值不大于7
1.3 筒体直线度允许偏差为1000（L为筒体总长）
且：当L≤6000时，其值不大于4.5；
当L＞6000时，其值不大于8
直线度检查应通过中心线的水平和垂直面，即沿圆周0°90°180°270°四个部位测量。
1.4 壳体内壁凡有影响管束顺利装入或抽出的焊缝均应磨至与母材表面平齐。
1.5 在壳体上设置接管或其他附件而导致壳体变形较大，影响管束顺利安装时，应采取防止变形措施。
1.6 插入式接管，管接头除图样有规定外，不应伸出管箱、壳体的内表面，而且在穿管前应将内侧角焊缝先焊，为防止筒体变形，
外侧角焊缝待组装管束后再施焊。
2、换热管
2.1 换热管管端外表面应除锈、去污。
用于焊接时，管端清理长度应不小于管外径，且不小于25；用于胀接时，管端应呈现金属光泽，其长度不应小于2倍的管板厚度。
2.2 换热管拼接时应符合以下要求：
2.2.1 对接接头应作焊接工艺评定，试件的数量、尺寸、试验方法应符合4708的规定：
2.2.2 同一根换热管的对接焊缝，直管不得超过一条；U型管不得超过二条；最短管长不应小于300，包括至少50直管段的U型弯管段范围内不得有拼接焊缝；
2.2.3 管端坡口应采用机械方法加工，焊前应清洗干净；
2.2.4 对口错边量应不超过换热管壁厚的15%，且不大于0.5；直线度偏差以不影响顺利穿管为限；
2.2.5 对接后应先取相应钢球直径（d≤25 钢球直径0.75；25＜d≤40 钢球直径0.8；d＞40 钢球直径 0.85；为管子内径＝
2.2.6 对接接头应进行射线检测，抽查数量应不少于接头总数的10%，且不少于一条，以4730的Ⅲ级为合格；如有一条不合格时，应加倍抽查；再出现不合格时，应100%检查；
2.2.7 对接后的换热管，应逐根进行液压试验，试验压力为设计压力的2倍。
2.3 U型管的弯制：U型管弯管段的圆度偏差，应不大于换热管
名义外径的10%；但弯曲半径小于2.5倍换热管名义外径的U形弯管段可按15%验收。
3、管板：
3.1 拼接管板的对接接头应进行100%射线或超声检测，按4730射线检测不低于Ⅱ级，或超声检测中的Ⅰ级为合格；
3.2 除不锈钢外，拼接后管板应作消除应力热处理。
3.3 堆焊复合管板
3.3.1 堆焊前应作堆焊工艺评定；
3.3.2 基层材料的待堆焊面和复层材料加工后（钻孔前）的表面，应按4730进行表面检测；检测结果不得有裂纹，成排气孔，并应符合Ⅱ级缺陷显示；
3.3.3 不得采用换热管与管板焊接加桥间空隙补焊的方法进行管板堆焊。
3.4 管板中管孔表面粗糙度
3.4.1 当换热管与管板焊接连接时，管孔表面粗糙度值不大于25；
3.4.2 当换热管与管板胀接连接时，管孔表面粗糙度值不大于12.5；
3.5 换热管与管板胀接连接时，管孔不应有影响胀接紧密性的缺陷，如贯通的纵向或螺旋状刻痕等。
3.6 管板隔板槽密封面应与环形密封面平齐，或略低于环形密封面（控制在0.5以内），保证管箱与管板密封时，不至于因隔板与隔
板槽硬碰硬而影响密封。
4、换热管与管板的连接
4.1 连接部位的换热管和管板孔表面应清理干净，不应留有影响胀接或焊接连接质量的毛刺、铁屑、锈斑、油污等；
4.2 胀接连接时，其胀接长度，不应伸出管板背面（壳程侧），换热管的胀接部分与非胀接部分应圆滑过渡，不应有急剧的棱角。
4.3 焊接连接时，焊渣及凸出于换热管内壁的焊瘤均应清除。
管头焊接工艺应优先采用自动氩弧焊、手工氩弧焊、手工电弧焊，但不论采用哪种焊接方法，均要求施焊两遍，以消除一遍施焊时焊肉上的气孔及收口处缺陷，保证管头焊接的质量。
焊缝缺陷的返修，应清除缺陷后焊补。
5、折流板、支持板
5.1 折流板、支持板外圆表面粗糙度值不大于25，外圆面两侧的尖角应倒钝。
5.2 折流板、支持板上的任何毛刺，由容器车间在组装管束前由铆工来打磨清理。
6、管束的组装
6.1 折流板应按照序号及排序进行分布，切记勿将顺序打乱，给穿管造成困难；
6.2 拉杆端部的螺母应拧紧、以免在装入或抽出管束时，因折流板窜动而损伤换热管。
每层折流板间的定距管尺寸应一致，个别尺寸小造成松动的定距管，应采取将其点焊在折流板上的措施，避免换热
器使用过程中因气流冲击形成定距管的振动。
6.3 穿管时不应用铁锤进行敲打管端面，个别不宜穿的管子应用木锤及铜锤进行敲打，但应保证管端面不应出现凹陷及划伤。
6.4 除换热管与管板间焊接连接外，其它任何零件均不准与换热管相焊。
7、管箱制作
7.1 壳体及管箱上划线开孔时，一定要注意管板上隔板槽的方位与管箱上的隔板一致（或管箱上设备法兰螺孔布置与管板的螺孔布置应一致，一般为跨中布置）；
7.2 碳钢、低合金钢制的焊有分程隔板的管箱和管箱的侧向开孔超过1/3圆筒内径的管箱，在施焊后均应做消除应力的热处理，设备法兰密封面应在热处理后加工。
8、釜式重沸器
8.1 支撑导轨上有碍滑道通过的焊接头应修磨齐平；
8.2 支撑导轨应与设备纵向中心线保持平行，其平行度偏差应不超过2/1000，且不大于5；
8.3 溢流板的上端面应水平，其倾斜度不应大于3。
9、换热器的密封面应予以保护，不得因磕碰划伤、电弧损伤、焊瘤、飞溅等而损坏密封面。
密封面机加工后其表面均应涂黄油，以防止其生锈。
10、密封垫片应为整体垫片，特殊情况下允许拼接，但垫片拼接接头不得影响密封性能。
11、补强圈的信号孔，应在压力试验前通入0.4~0.5的压缩空气检查焊接接头质量。
12、重叠换热器须在制造时应进行重叠预组装，重叠支座间的调整板应在压力试验合格后点焊于下台换热器的重叠支座上，并在重叠支座和调整板的外侧标有永久性标记，以备到用户现场组装对中。
13、换热器组装
13.1 换热器零部件在组装前应认真检查和清扫，不应留有焊疤、焊接飞溅物、浮锈及其他杂物等；
13.2 吊管束时，应防止管束变形和损伤换热管，并注意防护管头焊缝，以防拉脱，特别是浮头式换热器更应引起注意。
13.3 螺栓的坚固至少应分为三遍进行，每遍的起点应相互错开120°，紧固顺利可按下图进行。
14、压力试验
14.1 固定管板换热器压力试验顺序：a、壳程试压，同时检查换热器管与管板连接接头；b、管程试压；
14.2 U型管换热器、填料函式换热器压力试验顺序：
a、用试验压环进行壳程试验，同时检查接头焊缝；
b、管程试压；
14.3 浮头式换热器、釜式重沸器压力试验顺序：
a、用试验压环和浮头专用试压工具进行管头试压。
对釜式重沸器尚应配备管头试压专用壳体；
b、管程试压；
c、壳程试压
14.4 按压差设计的换热器：
a、接头试压（按图样规定的最大试验压力差）
b、管程和壳程步进试压（按图样规定的试验压力和步进程序）
14.5 换热器介质为氯气、液氯等特殊介质的换热器，试压时应增加氨渗透方法来检查管头焊缝的焊接质量。
