换热器制作工艺规程
管壳式换热器通用工艺守则(修改)
张家港化工机械股份有限公司Q/ZHJ05.03-2010 管壳式换热器通用工艺守则编制:校对:审批:日期:管壳式换热器通用工艺守则本守则若与图样及工艺文件有矛盾时，应按图样及工艺文件为准，低于国家有关标准时以国家标准为准，反之以本守则为准。
1、材料1.1制造换热容器的主要受压元件（如壳体、封头、换热管等）的材料，质量及规格应符合国标、部标和有关技术条件要求。
材料证明上的内容按有关规定必须填写齐全。
采用国外材料时，应按《固定式压力容器安全技术监察规程》的第2.9条要求进行检验、验收及复验。
1.2 含碳量大于0.25%的材料不得用于焊制换热容器。
1.3制造换热容器的材料标准，热处理状态及许用应力值按GB150及GB151的规定。
1.4钢板的表面应光滑平整，不得有裂纹、分层、气泡、夹杂、结疤等缺陷。
钢板表面存在的深度缺陷不得超过钢板厚度公差1/2的下限，个别损伤，允许用细砂轮清除，但不得低于钢板厚度名义尺寸的下偏差。
1.5钢板的低倍组织不得有肉眼可见的缩孔、裂纹和夹杂。
1.6换热管的内外表面不得裂纹、折迭、轧折、离层、发纹和结疤缺陷存在，上述个别缺陷其深度未超过管壁厚负偏差时允许清除，并进行压力试验合格。
1.7 对于双管板换热器，换热管和管板材料还应符合以下要求：1.7.1换热管应采用较高级精度的管子，换热管外径的许用偏差控制在±0.10mm，管子壁厚偏差为±7%。
1.7.2换热管应按材料的不同规定材料的硬度。
1.7.3根据换热管材料的力学性能要求对管板的屈服强度和硬度提出采购要求。
通常将硬度差控制在管板比换热管硬度高HB30~HB60。
1.8 所有材料都必须有接货检验记录，并按公司相关规定进行标识。
1.9 材料在切割前应将标记进行移植。
2、筒体制造2.1施工者根据施工图，要求画下料展开图。
2.1.1焊缝布置：a、立式换热器左右对称布置。
b、卧式换热器，水平线以上部位对称布置（并不被鞍座覆盖）。

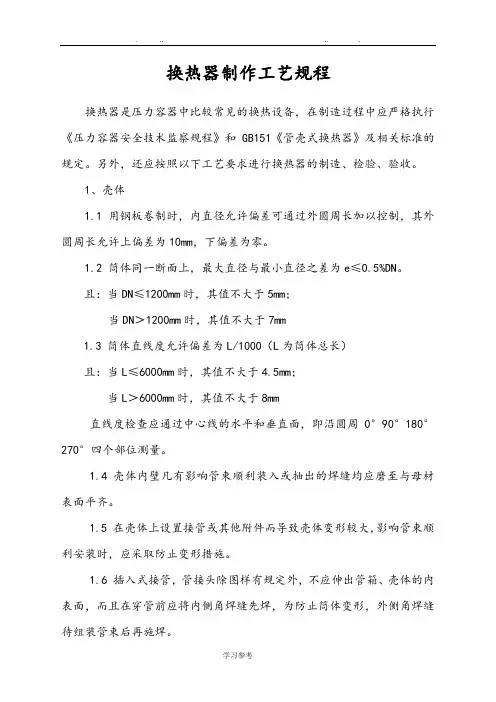

换热器制作工艺规程完整
换热器制作工艺规程换热器是压力容器中比较常见的换热设备，在制造过程中应严格执行《压力容器安全技术监察规程》和GB151《管壳式换热器》及相关标准的规定。
另外，还应按照以下工艺要求进行换热器的制造、检验、验收。
1、壳体1.1用钢板卷制时，内直径允许偏差可通过外圆周长加以控制，其外圆周长允许上偏差为10mm，下偏差为零。
1.2 筒体同一断面上，最大直径与最小直径之差为e≤0.5%DN。
且：当DN≤1200mm时，其值不大于5mm；当DN＞1200mm时，其值不大于7mm1.3 筒体直线度允许偏差为L/1000（L为筒体总长）且：当L≤6000mm时，其值不大于4.5mm；当L＞6000mm时，其值不大于8mm直线度检查应通过中心线的水平和垂直面，即沿圆周0°90°180°270°四个部位测量。
1.4 壳体内壁凡有影响管束顺利装入或抽出的焊缝均应磨至与母材表面平齐。
1.5 在壳体上设置接管或其他附件而导致壳体变形较大，影响管束顺利安装时，应采取防止变形措施。
1.6 插入式接管，管接头除图样有规定外，不应伸出管箱、壳体的内表面，而且在穿管前应将内侧角焊缝先焊，为防止筒体变形，外侧角焊缝待组装管束后再施焊。
2、换热管2.1 换热管管端外表面应除锈、去污。
用于焊接时，管端清理长度应不小于管外径，且不小于25mm；用于胀接时，管端应呈现金属光泽，其长度不应小于2倍的管板厚度。
2.2 换热管拼接时应符合以下要求：2.2.1 对接接头应作焊接工艺评定，试件的数量、尺寸、试验方法应符合JB4708的规定：2.2.2 同一根换热管的对接焊缝，直管不得超过一条；U型管不得超过二条；最短管长不应小于300mm，包括至少50mm直管段的U型弯管段范围内不得有拼接焊缝；2.2.3 管端坡口应采用机械方法加工，焊前应清洗干净；2.2.4 对口错边量应不超过换热管壁厚的15%，且不大于0.5mm；直线度偏差以不影响顺利穿管为限；2.2.5 对接后应先取相应钢球直径（d≤25 钢球直径0.75di；25＜d ≤40 钢球直径0.8di；d＞40 钢球直径 0.85di；di为管子内径＝2.2.6 对接接头应进行射线检测，抽查数量应不少于接头总数的10%，且不少于一条，以JB/T4730的Ⅲ级为合格；如有一条不合格时，应加倍抽查；再出现不合格时，应100%检查；2.2.7 对接后的换热管，应逐根进行液压试验，试验压力为设计压力的2倍。

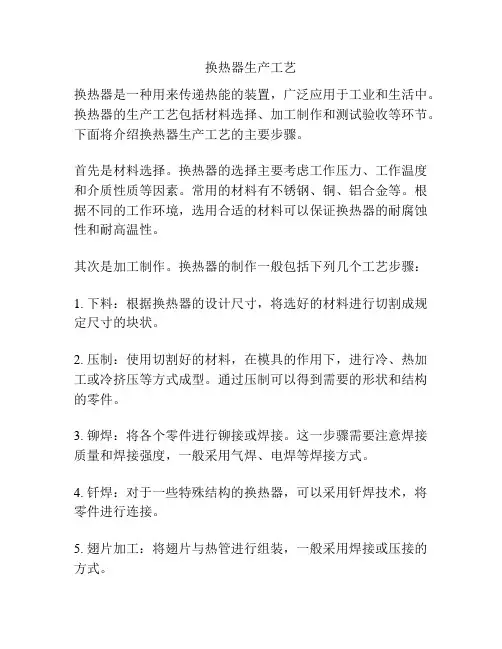

换热器生产工艺
换热器生产工艺
换热器是一种用来传递热能的装置，广泛应用于工业和生活中。
换热器的生产工艺包括材料选择、加工制作和测试验收等环节。
下面将介绍换热器生产工艺的主要步骤。
首先是材料选择。
换热器的选择主要考虑工作压力、工作温度和介质性质等因素。
常用的材料有不锈钢、铜、铝合金等。
根据不同的工作环境，选用合适的材料可以保证换热器的耐腐蚀性和耐高温性。
其次是加工制作。
换热器的制作一般包括下列几个工艺步骤：
1. 下料：根据换热器的设计尺寸，将选好的材料进行切割成规定尺寸的块状。
2. 压制：使用切割好的材料，在模具的作用下，进行冷、热加工或冷挤压等方式成型。
通过压制可以得到需要的形状和结构的零件。
3. 铆焊：将各个零件进行铆接或焊接。
这一步骤需要注意焊接质量和焊接强度，一般采用气焊、电焊等焊接方式。
4. 钎焊：对于一些特殊结构的换热器，可以采用钎焊技术，将零件进行连接。
5. 翅片加工：将翅片与热管进行组装，一般采用焊接或压接的方式。
最后是测试验收。
制作完成的换热器需要进行严格的测试和验收，以确保其性能符合要求。
主要包括外观检查、压力测试和热性能测试等。
外观检查主要检查换热器的焊缝、铆接点等是否完好；压力测试通过给换热器加压，检查其是否能承受规定的工作压力；热性能测试则通过传热试验，测试换热器的传热效果和传热系数。
总之，换热器的生产工艺包括材料选择、加工制作和测试验收等环节。
通过科学精确的工艺步骤，可以保证换热器的质量和性能，满足不同工况下的换热需求。
管壳式换热器制造工艺
两道冷压和一道热压 水压机,冲头,温度 900-1000
100%射线探伤 立车坡口加工,钻床钻孔
2-20 椭圆封头尺寸
2．筒体 材料为 16MnR，展开的坯料尺寸为 9850X8325X16 (mm)，拼接图如图 2-69
所示。它的制造过程列于表 2-19 2-19 筒体的制造过程
液化石油气储罐示意图一储罐主要构件的加工制造板材成型前的通用工艺流程列于表217序号工作内容要求加工方法加工内容或设备原材料复验外观几何尺寸和理化检验及钢板的超声波探伤钢印标记小于5毫米的板材用风刻电刻和不退色的墨水标记边缘加工气割或等离子弧坡口用机加工方法进行边缘加工二主要受压元件的成型和焊接工艺该封头为标准椭圆形封头材料为16mnr
许偏差分别列于表 2-25 和表 2-28。
3. 折流板等
下图为最常用的 20%DN 圆缺高度的弓形折流板，为保证加工精度和效率，常将圆板
坯以 8～10 块为一叠进行钻孔和切削加工外圆，折流板孔的允许偏差列于表 2-26。
4. 管子 换热器的管表面就是传热面积。常用管子外径 10~57 (mm)；其长度一般用 2000、 3000、6000(mm)等。管子应作下列试验：以管子数的 5％，且不少于 2 根作拉力、硬度 和扩口等抽样检验；进行水压试验（试验压力为设计压力的(1.5~2)倍，合格者才可使 用。 如采用胀接，管子两端应作软化退火处理，使管端的硬度低于管板硬度；另外，还 应对管端两倍于管板厚度的长范围内进行打磨，打磨后的粗糙度，钢管为
<0.5%ＤＮ
＜５
＜７
壳体内径过大或圆度误差会引起壳程介质短路而降低换热效率。
壳体的直线度误差会影响管束的抽装，对其要求列于表 2-24。
换热器加工工艺规程(过程装备制造工艺)
紧密面形式 用途或名称
平面
通道积水出口
平面 平面 平面 平面
冷凝用水入口 纯苯蒸汽入口 冷凝用水出口 纯苯凝液出口
E
端盖与密封板连接详图 不按比例
14
拉杆φ16 L=2270
2 Q235-A
13
筒体DN400×6L=2890 2 16MnR
12 R2003-6-4 右管箱
1 组合件
11 R2003-6-3 管板
2 16MnR
10
法兰 DN90
2
20
9
换热管φ25×2.5L=3000 78 Q235-A
8
定距管φ25×2.5L=297 30
20
过程装备制造工艺
西北大学
陕西 西安
以换热器加工为例
讨论 主要零部件有哪些？ 加工要求？ 安装要求？
×
、、
×
× ×4
第2、4、6块
×
技术要求
本设备按GB150《钢制压力容器》和GB151《钢制管壳式换热器》进 行制造。检验和验收并接受国家质量监督局监督颁发的《压力容器 安全技术监察》规程的监督。 焊接采用电弧焊，低合金钢之间焊条牌号：J507焊条，低合金钢与 碳钢之间，碳钢之间采用J426焊条。 焊接接头型式及尺寸除图注明外，均按HG20583-1998的规定，法兰 焊接按相应法兰的焊接标准的规定进行。 筒体和管板之间的焊接采用弧焊打底，焊底表面进行着色检验。 容器上的A类和B类焊缝应进行X射线探伤检查，探伤长度为20%， X 射线应符合相应的标准规定。 换热管与管板的连接采用焊接法。 设备制造完毕后，应按有关标准进行水压试验。
换热管制造工艺规程
QB/HT-RQ-08-07 山东QQ有限公司企业标准换热管制造通用工艺守则编制审核批准发放单位接收单位接收人：1 主题内容及适用范围本守则规定了换热管的精度要求，制造工序操作要点和控制的内容及质量要求。
本守则适用于换热器碳钢、低合金钢、不锈钢及有色金属换热管的制造。
2编制依据a GB151-1999《管壳式换热器》。
b《压力容器安全技术监察规程》。
c 本公司《质量手册》及程序文件管理制度。
3换热管制造工艺的主要工序流程图：图14领料4.1按生产通知单工艺定额要求开领料单，领取换热管，领料单中注明名称和编号。
4.2 对换热管的材料代号、规格、牌号、标记及标准、设计图样或技术协议书中对换热管有附加要求时，应按其要求执行。
4.3 查换热管表面，不得有裂纹、重皮严重锈蚀等缺陷。
4.4 测换热管外径和壁厚允许偏差按表1的规定。
4.5 按领料单及工艺定额要求发放换热管。
5下料：按下料工艺守则执行。
5.1抽查换热管下料尺寸允许偏差符合表2的规定。
表1表2 换热管长度允许偏差（mm）5.2抽查换热管管端倾斜偏差符合表3的规定。
表3 换热管管端倾斜允差（mm）6 拼焊6.1 换热管拼接处允许有壁厚的15％的错边量，且错边量不大于0.5mm。
6.2 拼接直线度偏差以下不影响顺利穿管为限。
6.3 同一根换热管的对接焊缝，直管不得超一条，U型管不得超过二条。
6.4 拼接处的焊接按焊接工艺守则施焊，并做好施焊及焊缝外观检查记录。
6.5 抽查拼接管的10％对拼缝进行射线探伤，合格级别为GB4730-94中的三级，如有一条不合格应加倍抽查，再出现不合格的应100％检查。
6.6 将焊缝打磨至与母材平齐。
6.7 拼接的换热管均须作通球检查，钢球直径按表4表4 作通球检查用钢球直径注：di—换热管内径7 弯管及盘管7.1 弯管及盘管下料应留工艺余量，一般100－300mm。
7.2 弯管应进行冷弯，需热弯时应征得用户同意。
7.3 U型弯管段的圆度偏差，应不大于管子名义外径的10％，当弯曲半径小于2.5倍换热管名义外径，圆度偏差不大于管子名义外径的15％。
换热器焊接工艺规程
检
验
序号
本厂
锅检所
第三方或用户
2
W
4
W
母材（1）
Q235-B
厚度
预热温度
-
母材（2）
20
厚度
3.5
层间温度
-
焊缝金属（1）
厚度
焊后热处理
-
焊缝金属（2）
厚度
焊接位置
平位
层
道
焊接方法
焊材及尺寸
电流种类及极性
焊接电流A
电弧电压
V
焊接速度
（注）
气体保护焊
备注
钨极直极
SMAW-Ⅱ-2FG-12/57-F3J
C6、C9
C11、C13
HK11-30-8
HP09-1
SMAW-Ⅱ-2FG-12/57-F3J
C5、C12
HK11-30-7
HP09-1
SMAW-Ⅱ-2FG-12/57-F3J
C4、C7
HK11-30-6
HP05-3、05-8
SMAW-Ⅱ-2FG-12/57-F3J
2
检查组对间隙
接头名称
C3
HK11-30-5
HP05-10、05-8
SMAW-Ⅱ-2FG-12/57-F3J
C2、C14
HK11-30-4
HP05-10
SMAW-Ⅱ-2FG-12/57-F3J
C1、C10
HK11-30-3
HP06-4
SMAW-Ⅳ-2FG-12/57-F4J
A2A3B2
HK11-30-2
HP09-1
SMAW-Ⅱ-1G-12-F3J
厚度
管壳式换热器制造工艺规程
管壳式换热器制造工艺规程1、主题内容与适用范围：本规程规定了本公司管壳式换热器组装制造中的具体工艺要求外，还应执行JB3343《高压加热器技术条件》，JB8184《汽轮机低压加热汽技术条件》，JB7838《热网加热器》等标准中的规定。
2、引用标准：《固定式压力容器安全技术监察规程》——TSG《管壳式换热器》——GB151-2011《固定式压力容器》——GB150-20143、基本要求管壳式换热器主要受压部分的焊接接头分为A、B、C、D、E五类，按下图所示。
a) 壳体圆筒部分的纵向接头、球形接头与圆筒连接的环向接头、各类凸形封头中的所有拼焊接头以及嵌入式接管与壳体对接连接的接头，均属A类焊接接头。
b) 壳体部分的环向接头、锥形封头小端与接管连接的接头、长颈法兰与接管连接的接头，均属B类焊接接头，但已规定为A类的焊接接头除外。
c) 平盖、管板与圆筒非对接连接的接头，法兰与壳体、接管连接的接头，内封头与圆筒的搭接接头，均属C类焊接接头。
d) 接管、人孔、凸缘、补强圈等与壳体连接的接头，均属D类焊接接头，但已规定为A、B类的焊接接头除外。
e）非受压元件吊耳、支座垫板与压力容器连接的焊缝，均属E类焊接接头。
3.1 对不同板厚对接的规定：a) 下列不同板厚必须削薄厚板：当2≤10mm，且1-2＞3mm及2＞10mm且1-2≥0.3n 或＞5mm时,必须削薄厚板：削薄形式分单面削薄和双向削薄。
见图2。
b) 下列不同板厚对接无须削薄：当≤10mm且1-2≤3mm及2＞10mm且1-2≤0.32或≤5mm时,无须削薄板厚,且对口错边量b以较薄板厚度为基准确定。
在测量对口错边量时，不应计入两板厚度的差值。
3.2 筒节长度应不小于300mm。
组装时不应采用十字焊缝，相邻圆筒的A类焊缝的距离（或封头A类焊缝，焊缝的端点与相邻圆筒A类焊缝的距离）应大于名义厚度n 的三倍，且不小于100mm，（当板厚不同时，n按较厚板计算）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
换热器制作工艺规程
换热器是压力容器中比较常见的换热设备，在制造过程中应严格执行《压力容器安全技术监察规程》和151《管壳式换热器》及相关标准的规定。
另外，还应按照以下工艺要求进行换热器的制造、检验、验收。
1、壳体
1.1用钢板卷制时，内直径允许偏差可通过外圆周长加以控制，其外圆周长允许上偏差为10，下偏差为零。
1.2 筒体同一断面上，最大直径与最小直径之差为e≤0.5。
且：当≤1200时，其值不大于5；
当＞1200时，其值不大于7
1.3 筒体直线度允许偏差为1000（L为筒体总长）
且：当L≤6000时，其值不大于4.5；
当L＞6000时，其值不大于8
直线度检查应通过中心线的水平和垂直面，即沿圆周0°90°180°270°四个部位测量。
1.4 壳体内壁凡有影响管束顺利装入或抽出的焊缝均应磨至与母材表面平齐。
1.5 在壳体上设置接管或其他附件而导致壳体变形较大，影响管束顺利安装时，应采取防止变形措施。
1.6 插入式接管，管接头除图样有规定外，不应伸出管箱、壳体的内表面，而且在穿管前应将内侧角焊缝先焊，为防止筒体变形，
外侧角焊缝待组装管束后再施焊。
2、换热管
2.1 换热管管端外表面应除锈、去污。
用于焊接时，管端清理长度应不小于管外径，且不小于25；用于胀接时，管端应呈现金属光泽，其长度不应小于2倍的管板厚度。
2.2 换热管拼接时应符合以下要求：
2.2.1 对接接头应作焊接工艺评定，试件的数量、尺寸、试验方法应符合4708的规定：
2.2.2 同一根换热管的对接焊缝，直管不得超过一条；U型管不得超过二条；最短管长不应小于300，包括至少50直管段的U型弯管段范围内不得有拼接焊缝；
2.2.3 管端坡口应采用机械方法加工，焊前应清洗干净；
2.2.4 对口错边量应不超过换热管壁厚的15%，且不大于0.5；直线度偏差以不影响顺利穿管为限；
2.2.5 对接后应先取相应钢球直径（d≤25 钢球直径0.75；25＜d≤40 钢球直径0.8；d＞40 钢球直径 0.85；为管子内径＝
2.2.6 对接接头应进行射线检测，抽查数量应不少于接头总数的10%，且不少于一条，以4730的Ⅲ级为合格；如有一条不合格时，应加倍抽查；再出现不合格时，应100%检查；
2.2.7 对接后的换热管，应逐根进行液压试验，试验压力为设计压力的2倍。
2.3 U型管的弯制：U型管弯管段的圆度偏差，应不大于换热管
名义外径的10%；但弯曲半径小于2.5倍换热管名义外径的U形弯管段可按15%验收。
3、管板：
3.1 拼接管板的对接接头应进行100%射线或超声检测，按4730射线检测不低于Ⅱ级，或超声检测中的Ⅰ级为合格；
3.2 除不锈钢外，拼接后管板应作消除应力热处理。
3.3 堆焊复合管板
3.3.1 堆焊前应作堆焊工艺评定；
3.3.2 基层材料的待堆焊面和复层材料加工后（钻孔前）的表面，应按4730进行表面检测；检测结果不得有裂纹，成排气孔，并应符合Ⅱ级缺陷显示；
3.3.3 不得采用换热管与管板焊接加桥间空隙补焊的方法进行管板堆焊。
3.4 管板中管孔表面粗糙度
3.4.1 当换热管与管板焊接连接时，管孔表面粗糙度值不大于25；
3.4.2 当换热管与管板胀接连接时，管孔表面粗糙度值不大于12.5；
3.5 换热管与管板胀接连接时，管孔不应有影响胀接紧密性的缺陷，如贯通的纵向或螺旋状刻痕等。
3.6 管板隔板槽密封面应与环形密封面平齐，或略低于环形密封面（控制在0.5以内），保证管箱与管板密封时，不至于因隔板与隔
板槽硬碰硬而影响密封。
4、换热管与管板的连接
4.1 连接部位的换热管和管板孔表面应清理干净，不应留有影响胀接或焊接连接质量的毛刺、铁屑、锈斑、油污等；
4.2 胀接连接时，其胀接长度，不应伸出管板背面（壳程侧），换热管的胀接部分与非胀接部分应圆滑过渡，不应有急剧的棱角。
4.3 焊接连接时，焊渣及凸出于换热管内壁的焊瘤均应清除。
管头焊接工艺应优先采用自动氩弧焊、手工氩弧焊、手工电弧焊，但不论采用哪种焊接方法，均要求施焊两遍，以消除一遍施焊时焊肉上的气孔及收口处缺陷，保证管头焊接的质量。
焊缝缺陷的返修，应清除缺陷后焊补。
5、折流板、支持板
5.1 折流板、支持板外圆表面粗糙度值不大于25，外圆面两侧的尖角应倒钝。
5.2 折流板、支持板上的任何毛刺，由容器车间在组装管束前由铆工来打磨清理。
6、管束的组装
6.1 折流板应按照序号及排序进行分布，切记勿将顺序打乱，给穿管造成困难；
6.2 拉杆端部的螺母应拧紧、以免在装入或抽出管束时，因折流板窜动而损伤换热管。
每层折流板间的定距管尺寸应一致，个别尺寸小造成松动的定距管，应采取将其点焊在折流板上的措施，避免换热
器使用过程中因气流冲击形成定距管的振动。
6.3 穿管时不应用铁锤进行敲打管端面，个别不宜穿的管子应用木锤及铜锤进行敲打，但应保证管端面不应出现凹陷及划伤。
6.4 除换热管与管板间焊接连接外，其它任何零件均不准与换热管相焊。
7、管箱制作
7.1 壳体及管箱上划线开孔时，一定要注意管板上隔板槽的方位与管箱上的隔板一致（或管箱上设备法兰螺孔布置与管板的螺孔布置应一致，一般为跨中布置）；
7.2 碳钢、低合金钢制的焊有分程隔板的管箱和管箱的侧向开孔超过1/3圆筒内径的管箱，在施焊后均应做消除应力的热处理，设备法兰密封面应在热处理后加工。
8、釜式重沸器
8.1 支撑导轨上有碍滑道通过的焊接头应修磨齐平；
8.2 支撑导轨应与设备纵向中心线保持平行，其平行度偏差应不超过2/1000，且不大于5；
8.3 溢流板的上端面应水平，其倾斜度不应大于3。
9、换热器的密封面应予以保护，不得因磕碰划伤、电弧损伤、焊瘤、飞溅等而损坏密封面。
密封面机加工后其表面均应涂黄油，以防止其生锈。
10、密封垫片应为整体垫片，特殊情况下允许拼接，但垫片拼接接头不得影响密封性能。
11、补强圈的信号孔，应在压力试验前通入0.4~0.5的压缩空气检查焊接接头质量。
12、重叠换热器须在制造时应进行重叠预组装，重叠支座间的调整板应在压力试验合格后点焊于下台换热器的重叠支座上，并在重叠支座和调整板的外侧标有永久性标记，以备到用户现场组装对中。
13、换热器组装
13.1 换热器零部件在组装前应认真检查和清扫，不应留有焊疤、焊接飞溅物、浮锈及其他杂物等；
13.2 吊管束时，应防止管束变形和损伤换热管，并注意防护管头焊缝，以防拉脱，特别是浮头式换热器更应引起注意。
13.3 螺栓的坚固至少应分为三遍进行，每遍的起点应相互错开120°，紧固顺利可按下图进行。
14、压力试验
14.1 固定管板换热器压力试验顺序：a、壳程试压，同时检查换热器管与管板连接接头；b、管程试压；
14.2 U型管换热器、填料函式换热器压力试验顺序：
a、用试验压环进行壳程试验，同时检查接头焊缝；
b、管程试压；
14.3 浮头式换热器、釜式重沸器压力试验顺序：
a、用试验压环和浮头专用试压工具进行管头试压。
对釜式重沸器尚应配备管头试压专用壳体；
b、管程试压；
c、壳程试压
14.4 按压差设计的换热器：
a、接头试压（按图样规定的最大试验压力差）
b、管程和壳程步进试压（按图样规定的试验压力和步进程序）
14.5 换热器介质为氯气、液氯等特殊介质的换热器，试压时应增加氨渗透方法来检查管头焊缝的焊接质量。
