【CN109972727A】一种装配式钢筋混凝土建筑【专利】
装配式混凝土构件[实用新型专利]
![装配式混凝土构件[实用新型专利]](https://img.taocdn.com/s3/m/2776c610aef8941ea66e055c.png)
专利名称：装配式混凝土构件
专利类型：实用新型专利
发明人：黄丹,黄满开,钱春寿,吴永明申请号：CN201720353418.X
申请日：20170406
公开号：CN206815672U
公开日：
20171229
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种装配式混凝土构件，包括：第一桁架、第二桁架、连接件、垫块与混凝土。
所述第一桁架、第二桁架、连接件、垫块与所述混凝土为一体化结构。
第一桁架与第二桁架并列间隔设置，连接件一端与第一桁架相连，连接件另一端与第二桁架相连。
垫块为若干个、且处于同一平面上，垫块与第一桁架、第二桁架或连接件相抵触。
通过第一桁架、第二桁架取代传统装配式混凝土构件中的钢筋，这样连接件能够更容易将第一桁架与第二桁架进行组装，第一桁架、第二桁架的安装位置较为精准，由现浇混凝土将第一桁架、第二桁架、连接件浇筑成型后，可以作为支撑梁或支撑柱，具有较大的承载力、耐久性好，且能避免施工期内出现塑形破坏的不良现象。
申请人：广州秉正工程检测有限公司
地址：510335 广东省广州市海珠区新港东路2440号自编405房
国籍：CN
代理机构：广州华进联合专利商标代理有限公司
代理人：周修文
更多信息请下载全文后查看。
一种装配式建筑[实用新型专利]
![一种装配式建筑[实用新型专利]](https://img.taocdn.com/s3/m/546f71f5b7360b4c2f3f6481.png)
专利名称：一种装配式建筑
专利类型：实用新型专利
发明人：段风雷
申请号：CN201921455135.1申请日：20190903
公开号：CN210529949U
公开日：
20200515
专利内容由知识产权出版社提供
摘要：本实用新型实施例公开了一种装配式建筑，属于房屋建筑技术领域，其技术方案如下，包括多个墙板和楼板，每相邻两个墙板之间通过预构件连接；墙板包括多个预制板，预制板的其中一侧设有多个凸块，另外一侧设有多个凹槽，两个预制板对接后使每个凸块分别插接到每个凹槽中，并贯穿有第一钢筋；楼板包括第一预构板和第二预构板，第一预构板与第二预构板的两端设有多个安装块，第一预构板的两端搭接到相对的墙板之间，第二预构板两端搭接到相邻房间的两个墙板上，第二预构板上的安装块别卡接到第一预构板的每两个安装块之间，解决现有技术中由于对装配式建筑进行拼接时会比较繁琐、费力，且拼接后的建筑的结构强度较低的问题。
申请人：段风雷
地址：102488 北京市房山区良乡南关嘉瑞通小区2#楼1408室
国籍：CN
代理机构：北京知呱呱知识产权代理有限公司
代理人：张伟洋
更多信息请下载全文后查看。
一种装配式建筑钢筋砼构件[实用新型专利]
![一种装配式建筑钢筋砼构件[实用新型专利]](https://img.taocdn.com/s3/m/5c6f29fc14791711cd791762.png)
专利名称：一种装配式建筑钢筋砼构件专利类型：实用新型专利
发明人：闫宪鹏
申请号：CN202020238333.9
申请日：20200302
公开号：CN211873309U
公开日：
20201106
专利内容由知识产权出版社提供
摘要：本实用新型涉及建筑构件技术领域，且公开了一种装配式建筑钢筋砼构件，包括构件本体，所述构件本体的上表面开设有钢筋通孔，所述钢筋通孔的内壁固定连接有防滑块，所述钢筋通孔的内部设置有钢筋本体，所述构件本体的正面开设有转动通孔，所述转动通孔的内部设置有转动杆，所述转动杆的前端固定连接有转动把手。
该装配式建筑钢筋砼构件，通过转动把手带动转动杆转动，转动杆带动推动杆移动，推动杆推动夹紧杆移动，实现对钢筋本体的快速夹紧固定，提高快速固定的便利性，在焊接时能够进行更好的固定，操作更加简单，更加省时省力，更加便于进行操作，从而提高了工作效率与质量，有利于进一步提高施工效率。
申请人：闫宪鹏
地址：274000 山东省菏泽市东明县三春集镇二号防汛路332号附2号
国籍：CN
代理机构：北京维知知识产权代理事务所(特殊普通合伙)
代理人：刘青宜
更多信息请下载全文后查看。
一种新型装配式建筑结构[实用新型专利]
![一种新型装配式建筑结构[实用新型专利]](https://img.taocdn.com/s3/m/dba3b52b11a6f524ccbff121dd36a32d7375c72c.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821288363.X(22)申请日 2018.08.10(73)专利权人 薛鹏静地址 054000 河北省邢台市桥西区泉北大街天厦综合楼专利权人 李琳琳 周广平 孟令飞(72)发明人 薛鹏静 李琳琳 周广平 孟令飞 (74)专利代理机构 北京市跃扬知识产权代理事务所(普通合伙) 11559代理人 谷岳(51)Int.Cl.E04B 1/61(2006.01)(54)实用新型名称一种新型装配式建筑结构(57)摘要本实用新型公开了建筑技术技术领域的一种新型装配式建筑结构，包括墙板，所述墙板的左侧安装有卡块，所述卡块的左侧中央均匀安装限位块，所述卡块的左侧顶部和底部均匀开设有安装槽，且两组安装槽内均安装密封条，所述墙板的右侧开设有与卡块相匹配的卡槽，所述卡槽的左侧均匀开设有与限位块相匹配的限位槽，所述卡块和墙板的右侧均开设有螺纹孔，所述墙板上均匀开设有通孔，该新型装配式建筑结构，通过将卡块安装到卡槽内，方便将两组墙板连接，并通过螺栓进行固定，提高其稳固性，且安装速度快，成本较低，同时设置有限位块和限位槽，进一步提高相邻墙板之间的紧固性，还开设有通孔，且通孔内均匀填充有消音棉，提高墙板的隔音效果。
权利要求书1页 说明书2页 附图1页CN 208701922 U 2019.04.05C N 208701922U1.一种新型装配式建筑结构，包括墙板(1)，其特征在于：所述墙板(1)的左侧安装有卡块(2)，所述卡块(2)的左侧中央均匀安装限位块(3)，所述卡块(2)的左侧顶部和底部均匀开设有安装槽，且两组安装槽内均安装密封条(8)，所述墙板(1)的右侧开设有与卡块(2)相匹配的卡槽(4)，所述卡槽(4)的左侧均匀开设有与限位块(3)相匹配的限位槽(5)，所述卡块(2)和墙板(1)的右侧均开设有螺纹孔(6)，所述墙板(1)上均匀开设有通孔(7)。
一种装配式钢筋混凝土梁柱连接结构[实用新型专利]
![一种装配式钢筋混凝土梁柱连接结构[实用新型专利]](https://img.taocdn.com/s3/m/a8e84163680203d8ce2f24ff.png)
专利名称：一种装配式钢筋混凝土梁柱连接结构
专利类型：实用新型专利
发明人：李秀领,吕相蓉,鲁西,丁经纬,陈柯臻,吴睿,李珊珊申请号：CN201921622496.0
申请日：20190927
公开号：CN210827834U
公开日：
20200623
专利内容由知识产权出版社提供
摘要：本实用新型公开一种装配式钢筋混凝土梁柱连接结构,包括一体式制作的预制钢筋混凝土柱和预制钢筋混凝土基础梁，所述预制钢筋混凝土基础梁与预制钢筋混凝土梁相互穿插连接，所述预制钢筋混凝土基础梁与预制钢筋混凝土梁的插接处设置有高韧性纤维增强水泥基材料。
该结构类似榫卯结构，不但允许产生一定的变形，而且限制安装过程中梁在各个方向的移动，便于梁的安装施工；将梁柱相交部分作为整体处理，避免了螺栓连接带来的整体性薄弱问题。
并通过设置预应力钢绞线减少残余变形，形成整体受力。
申请人：山东建筑大学
地址：250101 山东省济南市历城区临港开发区凤鸣路1000号
国籍：CN
代理机构：济南泉城专利商标事务所
代理人：邢腾
更多信息请下载全文后查看。
一种装配式钢筋混凝土剪力墙[实用新型专利]
![一种装配式钢筋混凝土剪力墙[实用新型专利]](https://img.taocdn.com/s3/m/f2c97e2515791711cc7931b765ce05087732755e.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201820437997.0(22)申请日 2018.03.29(73)专利权人 浙江大学建筑设计研究院有限公司地址 310028 浙江省杭州市西湖区天目山路148号43幢（浙大西溪校区东一楼）(72)发明人 李本悦 肖志斌 徐铨彪 张明山 (74)专利代理机构 杭州求是专利事务所有限公司 33200代理人 邱启旺(51)Int.Cl.E04B 2/56(2006.01)E04B 1/61(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种装配式钢筋混凝土剪力墙(57)摘要本实用新型公开了一种装配式钢筋混凝土剪力墙，包括整体预制的钢筋混凝土体块，所述钢筋混凝土体块的两侧和下端均伸出连接钢筋，上端设有水平后浇带和预制混凝土凸脚，水平后浇带内插入楼板和上层预制剪力墙下端的纵向钢筋。
凸脚的顶标高即为结构楼板面标高，凸脚为上层预制剪力墙的竖向支撑。
此剪力墙在工厂预制，由汽车运至现场，利用塔吊就位，把下端的连接钢筋插入下段剪力墙上端的水平后浇带内，就位时利用下段剪力墙上端的凸脚作为竖向支撑，辅以必要的横向支撑固定。
最后现场浇筑叠合板上部、下段剪力墙边缘构件和水平后浇带的混凝土，利用水平后浇带把上、下段剪力墙和叠合板连接成一个整体。
权利要求书1页 说明书4页 附图7页CN 208251372 U 2018.12.18C N 208251372U1.一种装配式钢筋混凝土剪力墙，其特征在于，包括整体预制的钢筋混凝土体块，所述钢筋混凝土体块的两侧和下端均伸出连接钢筋，上端设有水平后浇带和预制混凝土凸脚，水平后浇带内钢筋与凸脚浇筑在一起。
2.根据权利要求1所述的一种装配式钢筋混凝土剪力墙，其特征在于，所述钢筋混凝土体块上端纵向钢筋在水平后浇带内的形状为倒U型、L型或直线型。

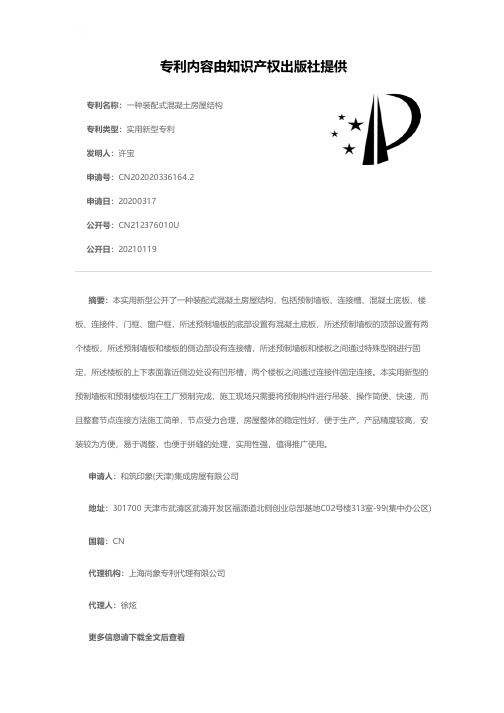

一种装配式混凝土房屋结构[实用新型专利]
![一种装配式混凝土房屋结构[实用新型专利]](https://img.taocdn.com/s3/m/afa619e1763231126fdb1154.png)
专利名称：一种装配式混凝土房屋结构专利类型：实用新型专利
发明人：许宝
申请号：CN202020336164.2
申请日：20200317
公开号：CN212376010U
公开日：
20210119
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种装配式混凝土房屋结构，包括预制墙板、连接槽、混凝土底板、楼板、连接件、门框、窗户框，所述预制墙板的底部设置有混凝土底板，所述预制墙板的顶部设置有两个楼板，所述预制墙板和楼板的侧边部设有连接槽，所述预制墙板和楼板之间通过特殊型钢进行固定，所述楼板的上下表面靠近侧边处设有凹形槽，两个楼板之间通过连接件固定连接。
本实用新型的预制墙板和预制楼板均在工厂预制完成，施工现场只需要将预制构件进行吊装、操作简便、快速，而且整套节点连接方法施工简单，节点受力合理，房屋整体的稳定性好，便于生产，产品精度较高，安装较为方便，易于调整，也便于拼缝的处理，实用性强，值得推广使用。
申请人：和筑印象(天津)集成房屋有限公司
地址：301700 天津市武清区武清开发区福源道北侧创业总部基地C02号楼313室-99(集中办公区)国籍：CN
代理机构：上海尚象专利代理有限公司
代理人：徐炫
更多信息请下载全文后查看。
一种新型装配式钢-再生混凝土混合框架结构体系[发明专利]
![一种新型装配式钢-再生混凝土混合框架结构体系[发明专利]](https://img.taocdn.com/s3/m/384888b7312b3169a551a482.png)
专利名称：一种新型装配式钢-再生混凝土混合框架结构体系专利类型：发明专利
发明人：韩林海,吕晚晴,张勇波
申请号：CN201711465078.0
申请日：20171228
公开号：CN108104263A
公开日：
20180601
专利内容由知识产权出版社提供
摘要：本发明公开了一种新型装配式钢‑再生混凝土混合框架结构体系，属于结构工程领域,其特征在于，该混合框架结构体系的框架柱采用钢管再生混凝土柱，楼板采用压型钢板‑部分再生混凝土组合楼板，即受拉区混凝土采用再生混凝土，梁柱节点采用单边高强螺栓端板连接节点，实现可装配、可拆卸。
该结构体系自重轻，充分发挥钢与再生混凝土的工作特点，节点构造简单，结构装配率高，施工简便，具有良好的受力性能与经济效益。
同时，在工程应用量大面广的建筑框架结构体系中有效应用再生混凝土，可实现建筑垃圾的有效回收利用，可较充分地体现可持续土木工程的发展理念。
本发明应用于框架、框架剪力墙等结构形式中，适用于多层或高层结构的主体结构体系。
申请人：清华大学
地址：100084 北京市海淀区清华园
国籍：CN
代理机构：北京清亦华知识产权代理事务所(普通合伙)
代理人：黄德海
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910222895.6
(22)申请日 2019.03.22
(71)申请人 许世忠
地址 225127 江苏省扬州市维扬区扬子江
北路6号梅庄新村30幢501室
(72)发明人 许世忠 曹开彪 张俭 贾雨
王军
(74)专利代理机构 西安汇智创想知识产权代理
有限公司 61247
代理人 李恒
(51)Int.Cl.
E04B 1/00(2006.01)
E04B 2/00(2006.01)
E04B 1/88(2006.01)
E04B 1/94(2006.01)
E04B 1/98(2006.01)E04H 9/02(2006.01)E02D 27/34(2006.01)E02D 31/08(2006.01)C04B 28/04(2006.01)C04B 111/52(2006.01)
(54)发明名称一种装配式钢筋混凝土建筑(57)摘要本发明提供了一种装配式钢筋混凝土建筑，包括基座，基座设在地基上，基座上设有磁性相同的上磁力板和下磁力板，上磁体板和下磁体板均水平设置，上磁力板和下磁力板之间竖直设有伸缩件Ⅱ，伸缩件Ⅱ一端固定有滑块Ⅱ，滑块Ⅱ与上磁力板上设置的滑轨Ⅱ滑动连接，上磁力板的上方设有底柱，底柱侧壁与地基之间水平设有伸缩件Ⅰ，伸缩件Ⅰ的一端固定有滑块Ⅰ，滑块Ⅰ与底柱上设置的滑轨Ⅰ滑动连接。
本发明通过设置磁性相同的上磁力板、下磁力板和伸缩件Ⅱ，可以抵消地震产生的纵向波动能量；在地基和底柱之间设置伸缩件Ⅰ可以抵消地震产生的横向波动能量；通过设置在墙体上的T型柱、弹簧和限位槽使墙体之间相结合牢固，结构简单，
施工方便。
权利要求书1页 说明书4页 附图4页CN 109972727 A 2019.07.05
C N 109972727
A
权 利 要 求 书1/1页CN 109972727 A
1.一种装配式钢筋混凝土建筑，其特征在于：包括基座（13），所述基座（13）设在地基（1）上，基座（13）上设有磁性相同的上磁力板（31）和下磁力板（32），上磁体板（31）和下磁体板（32）均水平设置，上磁力板（31）和下磁力板（32）之间竖直设有伸缩件Ⅱ（42），伸缩件Ⅱ（42）一端固定有滑块Ⅱ（142），所述滑块Ⅱ（142）与上磁力板（31）上设置的滑轨Ⅱ（62）滑动连接，上磁力板（31）的上方设有底柱（7），底柱（7）侧壁与地基（1）之间水平设有伸缩件Ⅰ（41），所述伸缩件Ⅰ（41）的一端固定有滑块Ⅰ（141），所述滑块Ⅰ（141）与底柱（7）上设置的滑轨Ⅰ（61）滑动连接。
2.根据权利要求1所述的一种装配式钢筋混凝土建筑，其特征在于：所述伸缩件Ⅱ（42）包括缸体（421），所述缸体（421）外围设有油腔（424），缸体（421）内部滑动套设有活塞Ⅰ（422），所述活塞Ⅰ（422）外壁与缸体（421）内壁紧贴，且活塞Ⅰ（422）外底面与缸体（421）内底面之间设有弹簧（5），所述活塞Ⅰ（422）的内部套设有活塞Ⅱ（423），所述活塞Ⅱ（423）的外壁与活塞Ⅰ（422）的内壁紧贴，且活塞Ⅱ（423）的外底面与活塞Ⅰ（422）的内底面之间设有弹簧（5），活塞Ⅱ（423）将活塞Ⅰ（422）的内部分为两个腔室，一个腔室与缸体（421）内部连通，另一个腔室通过导管（425）与油腔（424）连通，油腔（424）与缸体（421）内部连通，所述油腔（424）设在缸体（421）外。
3.根据权利要求1所述的一种装配式钢筋混凝土建筑，其特征在于：所述伸缩件Ⅰ（41）包括筒体为两个套装的空心直筒，两个直筒的开口相对套合，直筒内部设有弹簧，弹簧的两端分别与两个直筒的底面内侧固定连接。
4.根据权利要求1所述的一种装配式钢筋混凝土建筑，其特征在于：所述底柱（7）上方设有底板（2），所述底板（2）上方固定有墙体（9），所述墙体（9）竖直设置，墙体（9）为多个，墙体（9）之间首尾相连，所述墙体（9）上方固定有房顶板（10）。
5.根据权利要求4所述的一种装配式钢筋混凝土建筑，其特征在于：所述墙体（9）一端设有限位槽（12），所述限位槽（12）设有开口，墙体（9）上固定有T型柱（11），所述T型柱（11）与墙体之间设有弹簧（5）。
6.根据权利要求4所述的一种装配式钢筋混凝土建筑，其特征在于：所述墙体（9）包括饰面层（91）、防火隔音保温层（92）和钢筋水泥层（93）。
7.根据权利要求6所述的一种装配式钢筋混凝土建筑，其特征在于：所述防火隔音保温层（92）包括40-65份的硅酸盐水泥，17-25份的珍珠岩，5-10份的膨胀蛭石，7-17份的陶土，5-15份的空心玻璃微珠。
8.根据权利要求1所述的一种装配式钢筋混凝土建筑，其特征在于：所述基座（13）设在地基（1）上的凹槽内，所述凹槽边沿处设有U型槽（15），所述U型槽（15）与底板（2）的端部配合。
2。
