车载诊断系统概述
obd功能
obd功能OBD（On-Board Diagnostics）是指车载诊断系统，用于监测和诊断车辆的工作状态和故障信息。
它可以帮助车主和技术人员快速定位和解决车辆故障，提高车辆的性能和可靠性。
OBD功能主要有以下几个方面：1. 故障诊断：OBD系统可以自动检测和诊断车辆的故障，并通过故障码告知用户。
故障码可以明确指示出故障的具体部位，节省了技术人员的诊断时间，提高了诊断的准确性。
2. 实时数据监测：OBD系统可以实时监测车辆的各种数据，如发动机转速、车速、冷却液温度、氧传感器数据等。
这些数据通过OBD接口可以传输到诊断仪或手机上，方便用户了解车辆的工作状态。
3. 维护提醒：OBD系统可以根据车辆的工作情况和里程数，判断何时需要进行保养和更换零部件。
通过提醒车主及时进行维护，可以延长车辆的使用寿命和降低维修成本。
4. 燃油经济性评估：OBD系统可以监测车辆的燃油消耗量，并根据车速、转速等信息，评估燃油经济性。
这对于节约燃油、降低能源消耗和保护环境都有积极的作用，并可以帮助用户调整驾驶习惯以提高燃油经济性。
5. 数据记录与分析：OBD系统可以记录车辆的行驶数据，如车速、里程数、急加速、急刹车等。
这些数据可以用于故障诊断、事故分析和驾驶行为评估，有助于提高道路安全和驾驶者的行为规范。
6. 车辆安全：OBD系统可以与车辆的安全系统进行集成，如防盗系统、刹车系统等。
当发生异常情况时，OBD系统可以通过警告灯、声音等方式提醒驾驶者及时采取措施，提高车辆的安全性。
总之，OBD功能为车主和技术人员提供了方便快捷的车辆诊断与维护手段，可以及时发现和解决车辆的故障，提高车辆的性能和可靠性。
在今后的发展中，OBD功能将会越来越智能化，为用户提供更多实用的车辆信息和服务。
obd的输入参数

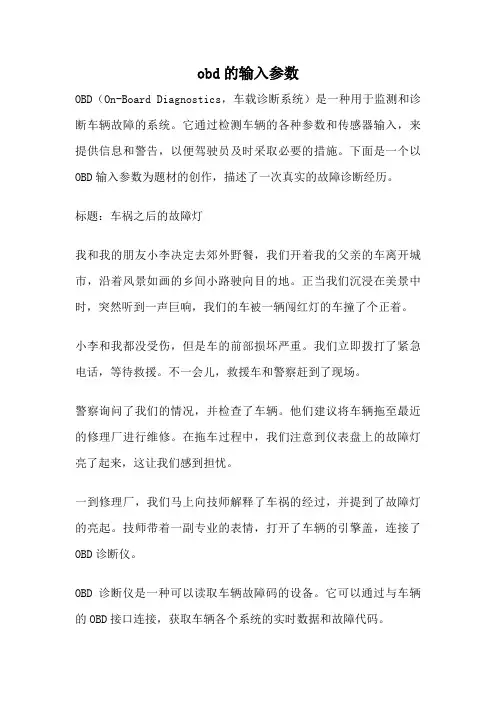

obd的输入参数OBD（On-Board Diagnostics，车载诊断系统）是一种用于监测和诊断车辆故障的系统。
它通过检测车辆的各种参数和传感器输入，来提供信息和警告，以便驾驶员及时采取必要的措施。
下面是一个以OBD输入参数为题材的创作，描述了一次真实的故障诊断经历。
标题：车祸之后的故障灯我和我的朋友小李决定去郊外野餐，我们开着我的父亲的车离开城市，沿着风景如画的乡间小路驶向目的地。
正当我们沉浸在美景中时，突然听到一声巨响，我们的车被一辆闯红灯的车撞了个正着。
小李和我都没受伤，但是车的前部损坏严重。
我们立即拨打了紧急电话，等待救援。
不一会儿，救援车和警察赶到了现场。
警察询问了我们的情况，并检查了车辆。
他们建议将车辆拖至最近的修理厂进行维修。
在拖车过程中，我们注意到仪表盘上的故障灯亮了起来，这让我们感到担忧。
一到修理厂，我们马上向技师解释了车祸的经过，并提到了故障灯的亮起。
技师带着一副专业的表情，打开了车辆的引擎盖，连接了OBD诊断仪。
OBD诊断仪是一种可以读取车辆故障码的设备。
它可以通过与车辆的OBD接口连接，获取车辆各个系统的实时数据和故障代码。
技师打开了诊断仪的显示屏，并根据仪器上的提示，输入了车辆的VIN码和OBD输入参数。
然后，诊断仪开始读取故障码，并显示了一系列代码和描述。
其中一个故障码指示了气囊系统的故障。
技师解释说，车祸可能导致了气囊系统的一些传感器损坏，需要进一步检查和修复。
我们同意了技师的建议，并决定将车辆交给他们进行修理。
修理过程中，技师逐一检查了气囊系统的各个部件，并更换了损坏的传感器。
几个小时后，终于修好了车辆。
我们感谢技师的帮助，并支付了修理费用。
回到家后，我们再次上路，感受着车辆的平稳和安全。
这次故障诊断经历让我意识到，OBD系统的重要性。
它不仅能够提供及时的故障警告，还能为技师提供有价值的诊断信息，以便准确地找出和修复故障。
尽管车祸给我们带来了一些麻烦，但我们庆幸没有受伤，并且通过OBD系统及时发现了气囊系统的故障。
汽车诊断系统设计
汽车诊断系统设计【概述】汽车诊断系统是一种通过电子设备对汽车系统进行故障检测和诊断的技术。
随着车辆电气化水平的提高和汽车电子控制技术的发展，汽车诊断系统已经成为现代汽车维修的重要工具。
本文将会详细介绍汽车诊断系统的设计过程。
【设计目标】1.准确诊断汽车系统的故障原因；2.提供用户友好的诊断界面，便于操作；3.增加系统的故障检测范围，覆盖更多汽车系统；4.提供实时数据监测和记录功能，以便分析和诊断；5.支持多种通信协议，适用于不同车型的诊断需求。
【系统硬件和软件设计】1.硬件设计：(1)诊断设备：诊断设备是汽车诊断系统的核心部分，它能够与汽车系统的诊断接口进行通信，并获取相关的故障信息和实时数据。
诊断设备通常由硬件电路和嵌入式系统构成。
(2)通信接口：通信接口用于连接诊断设备与汽车系统。
常见的通信接口包括OBD-II接口、CAN总线接口等。
通过这些接口，诊断设备可以与汽车系统进行双向通信。
2.软件设计：(1)用户界面设计：用户界面是与汽车诊断系统进行交互的主要途径。
它应该具有友好的操作界面和直观的显示方式，便于用户进行诊断操作。
用户界面可以通过图形化界面来实现，提供菜单选项和操作按钮等。
(2)故障码解析：汽车在出现故障时，会生成相应的故障码。
通过解析故障码，可以定位到具体的故障位置和原因。
故障码解析是诊断系统的基本功能之一，它需要根据汽车制造商提供的故障码库进行配置。
(3)诊断算法：诊断算法是诊断系统的核心部分，它能够对汽车系统进行故障检测和诊断。
诊断算法需要根据汽车系统的工作原理和故障特征来设计，并结合实时数据进行分析和判断。
【系统功能设计】1.检测和诊断发动机故障：包括检测发动机工作状态、气缸压力、燃油系统等，并诊断故障原因；2.检测和诊断车辆的电气系统故障：包括电池状态、发电机工作状态、灯光系统等，并诊断故障原因；3.检测和诊断制动系统故障：包括制动片磨损、刹车液位、制动油压等，并诊断故障原因；4.检测和诊断排放系统故障：包括尾气排放检测、排气管漏气等，并诊断故障原因；5.实时数据监测和记录：记录汽车系统的实时工作数据，并提供数据分析和诊断支持；6.车辆信息查询：提供车辆故障历史记录、维修保养信息等，并生成维修报告；7.支持多车型和多通信协议：能够适应不同车型的诊断需求，并支持多种通信协议。
OBDII车载自动诊断系统简介
OBDII简介OBDII(the Second On—Board Diagnostics), ，美国汽车工程师协会(SAE，Society of Automotive Engineers)1988年制定了OBD-II标准。
OBDII实行标准的检测程序，并且具有严格的排放针对性，用于实时监测汽车尾气排放情况。
中文名 :汽车诊断第二代系统 .外文名 :OBDII目录:1:OBDII简介2:OBDII工作原理3:OBDII通讯协议▪ ISO9141-2▪ ISO14230▪ ISO157654:OBDII数据连接口5:OBDII终端产品功能6:应用领域7:故障码一、OBDII简介自从20世纪50年代汽车技术与电子技术开始相结合以来，电子技术在汽车上的应用范围越来越广泛。
ECU作为汽车发动机电控系统的核心具有速度快捷、功能强大、可靠性高、成本低廉的特点，故此ECU的引入极大地提高了汽车的动力性、舒适性、安全性和经济性。
然而，由于现代发动机电OBDII 模块控系统越来越复杂，将ECU引入发动机电控系统之后，在提高汽车性能的同时也引发了故障类型难以判定的问题。
针对该情况，从20世纪80年代起，美、同、欧等地的汽车制造企业开始在其生产的电喷汽车上配备车载自诊断模块(On—Board Diagnostics Module)。
自诊断模块能在汽车运行过程中实时监测电控系统及其电路元件的工作状况，如有异常，根据特定的算法判断出具体的故障，并以诊断故障代码(DTC，Diagnostic Trouble Codes)的形式存储在汽车电脑芯片内阳1。
系统自诊断后得到的有用信息可以为车辆的维修和保养提供帮助，维修人员可以利用汽车原厂专用仪器读取故障码，从而可以对故障进行快速定位，故障排除后，采用专用仪器清除故障码。
由于该时期不同厂商的OBD系统之问各行其是、互不兼容，所以被称为第一代车载自诊断系统(OBD—I，the First On—BoardDiagnostics)。
车载诊断OBD系统描述_适用玉柴共轨轻型车用国IV柴油机
TEL：0775-3222210
第 4 页 共 20 页
3.7 防篡改保护
EECU（发动机控制单元）的机械结构保护其数据不被篡改。电控单元的封装是密封且粘合的， 不可拆开。内部电子元件是粘合在电路板上的且无法取下或置换。
软件方面：利用下加总比对法（Check-sum）来检查访问权限（Security access）以防止损坏和 更改排放控制计算机。
车载诊断（OBD I + NOx 控制）系统描述
（适用玉柴轻型车共轨国 IV 柴油机）
本平台国 IV 机型于 2010-08-18 在中汽中心通过 OBD I+NOx 控制认证
广西玉柴机器股份有限公司 工程研究院 2010-10-21
广西玉柴机器股份有限公司工程研究院 邮编：537005
TEL：0775-3288994
广西玉柴机器股份有限公司工程研究院 邮编：537005
TEL：0775-3222210
第 5 页 共 20 页
器安装在曲轴飞轮壳上。
空气流量计 空气流量计用来监测空气流量和温度，用来闭环控制 EGR 开度。
EGR 阀 EGR阀பைடு நூலகம்要用来控制废气流量，调节EGR率，用来降低NOx排放。
4.2 故障代码及故障描述表格
检验报告：
广西玉柴机器股份有限公司工程研究院 邮编：537005
TEL：0775-3222210
第 1 页 共 20 页
目录
1 故障指示器MI的书面描述及示意图 ........................................................4 2 故障指示器MI激活准则 ..........................................................................4 3 诊断接口、诊断仪通讯 ..........................................................................4 3.1 诊断接口.................................................................................................4 3.2 发动机数据信号的输出 ...........................................................................4 3.3 冻结帧数据 .............................................................................................5 3.4 故障码(DTC)..........................................................................................5 3.5 就绪状态.................................................................................................5 3.6 通用诊断仪通讯 ......................................................................................5 3.7 防篡改保护 .............................................................................................6 4 OBD系统监测的所有部件的清单和目的.................................................6 4.1 发动机端 ..................................................................................................6 4.2 故障代码及故障描述表格 .........................................................................7 5 OBD检测功能原理及基础监测参数的描述 ...........................................16 5.1 柴油机系统错误处理描述.....................................................................16 5.2 扭矩限制曲线图 ...................................................................................16 5.3 油量控制单元的诊断 ............................................................................17 5.5 OBD系统所用传感器的诊断 ....................................................................18 5.6 转速及相位传感器的诊断 ........................................................................19 5.7 喷油器的诊断 ..........................................................................................19 5.8 ECU供电模块的诊断............................................................................20 5.9 CAN总线及CAN通讯的诊断 ................................................................20 5.10 EGR系统诊断........................................................................................21
车载自动诊断系统及使用要点
车载自动诊断系统及使用要点车载自动诊断系统及使用要点随着汽车技术的不断发展，车载自动诊断系统已经成为当今汽车技术的重要组成部分。
车载自动诊断系统简称OBD，它是汽车电子控制系统中的一部分，主要用于实时监测和诊断车辆的工作状况，以及对车辆故障进行识别和提示。
本文将介绍车载自动诊断系统及其使用要点，为车主或汽车维修工提供一些参考意见。
一、车载自动诊断系统的基本概念车载自动诊断系统是指一套由多个传感器、电子控制模块以及软件程序组成的系统，通过对车辆各个内部系统的检测和监控，实现对车辆各项功能进行分析和评估，提供对车辆工作状态的诊断结果。
OBD是车载自动诊断系统的一部分，它是On-Board Diagnostics（车载诊断）的缩写。
由于车载OBD系统能够实时监测和检测汽车电子控制系统的运行状况，同时能够及时提示车主或修理员发现的问题，因此在汽车维修和日常保养中起着至关重要的作用。
二、车载自动诊断系统的组成车载自动诊断系统包括传感器、ECU（电子控制单元）和诊断工具。
传感器主要用于测量车辆各个部位的数据，如温度、速度、气压等。
ECU是车载电子控制模块，主要负责收集传感器的数据，并通过车辆总线与其它模块通讯，实现对车辆的控制和管理。
诊断工具主要用于读取ECU存储的故障码以及进行初步的故障诊断。
三、车载自动诊断系统的使用要点1. 检查传感器和电子控制模块的供电和接线是否正常，尤其是一些易损部位，如线束接头等。
2. 定期检查车辆的OBD系统，尽量避免OBD诊断器出现意外意外损坏或失去读取故障码的功能。
3. 如果发现故障码，请及时进行初步的故障诊断，争取尽快修复故障。
一旦发现故障，不要擅自使用车辆，否则汽车可能会更加严重的损坏。
4. 遵守OBD诊断器使用的正确方法，正确选择适合OBD诊断器的操作系统和操作方法。
要注意正确连接OBD诊断器和车辆，建议先阅读使用说明书。
5. 发现故障后，不要盲目地将ECU或传感器等部件进行更换，这样很可能会对车辆造成不必要的损害和浪费。
OBD简介解析
OBD基础知识OBD简介On-Board-Diagnostic System什么是OBDOBD是On Board Diagnosis的缩写，即车载诊断系统。
OBD是集成在发动机管理系统中能够连续监测影响废气排放部件工作状态的诊断系统。
为什么需要OBD系统人类对大气层的各种活动正在改变地球。
除非我们大大降低和控制机动车污染物的排放和采取其他措施，否则这些活动会给地球的生态环境带来严重后果。
发动机管理系统可以有效的改进车辆的排放水平，减少污染物的排放。
同时，发动机管理系统部件的故障或损坏会导致污染物排放的急剧增加，而这些部件的效能在车辆使用过程中会不断降低甚至损坏。
及时检测这些部件的性能并提示驾驶员相关故障信息使车辆及时得到养护和维修成为可能，这种想法的实现就是车载诊断功能。
OBD系统可以连续监控污染物的排放水平，及时地显示故障，其提供的故障相关信息便于故障的定位和修复。
OBD系统的这些优点可以：•有效的控制在用车排放水平；•为车辆的保养和维修提供了便利的手段；•通过其提供的实时数据为爱好者提供了乐趣。
OBD的工作方式•识别排放相关部件的故障（参看OBD的诊断功能）；•发现故障后通过仪表板上的故障指示器通知驾驶员；•把故障诊断的相关信息存储在电控单元的存储器中，这些信息通过相应的设备，即扫描工具（诊断仪），或者安装了相应软件的计算机连接到车载诊断接口读取。
•2005年4月5日，国家环境保护总局【公告(2005)14号】颁布《轻型汽车污染物排放限值及测量方法（中国III、IV阶段）》GB 18352.3–2005，自2007年7月1日起实施。
18352.3–2005明确了我国对车载诊断功能的相关要求。
•2008年1月24日，国家环境保护总局办公厅【环办函(2008)35号】征求对《轻型汽车车载诊断（OBD）系统管理技术规范》草案的意见。
o《轻型汽车车载诊断（OBD）系统管理技术规范》征求意见稿o《轻型汽车车载诊断（OBD）系统管理技术规范》编制说明北京•2005年12月23日，北京环保局和北京市质量技术监督局发布公告【京环发(2005)214号】，宣布自2005年12月30日起，在北京市销售新定型车型（包括全新产品及产品扩展与更改）须安装车载诊断（OBD）系统，2005年12月30日前已定型上市销售并通过国家第三阶段排放标准审核的车型可延迟安装OBD系统；2006年12月1日后，停止在北京销售未安装OBD系统的新车。
OBDII知识
OBD-II概述OBDII(the Second On—Board Diagnostics 车载自诊断系统二代), ，美国汽车工程师协会(SAE，Society of Automotive Engineers)1988年制定了OBD-II标准。
OBDII实行标准的检测程序，并且具有严格的排放针对性，用于实时监测汽车尾气排放情况。
一、OBDII简介自从20世纪50年代汽车技术与电子技术开始相结合以来，电子技术在汽车上的应用范围越来越广泛。
ECU作为汽车发动机电控系统的核心具有速度快捷、功能强大、可靠性高、成本低廉的特点，故此ECU的引入极大地提高了汽车的动力性、舒适性、安全性和经济性。
然而，由于现代发动机电控系统越来越复杂，将ECU引入发动机电控系统之后，在提高汽车性能的同时也引发了故障类型难以判定的问题。
针对该情况，从20世纪80年代起，美、同、欧等地的汽车制造企业开始在其生产的电喷汽车上配备车载自诊断模块(On—Board Diagnostics Module)。
自诊断模块能在汽车运行过程中实时监测电控系统及其电路元件的工作状况，如有异常，根据特定的算法判断出具体的故障，并以诊断故障代码(DTC，Diagnostic Trouble Codes)的形式存储在汽车电脑芯片内阳1。
系统自诊断后得到的有用信息可以为车辆的维修和保养提供帮助，维修人员可以利用汽车原厂专用仪器读取故障码，从而可以对故障进行快速定位，故障排除后，采用专用仪器清除故障码。
由于该时期不同厂商的OBD系统之问各行其是、互不兼容，所以被称为第一代车载自诊断系统(OBD—I，the First On—BoardDiagnostics)。
为了统一标准，美国汽车工程师协会(SAE，Society of Automotive Engineers)1988年制定了OBD-II标准。
OBD—II实行标准的检测程序，并且具有严格的排放针对性，用于实时监测汽车尾气排放情况。
