双碱法脱硫
双碱法脱硫原理
双碱法脱硫原理双碱法脱硫是一种常用的烟气脱硫方法，它主要是利用氢氧化钙和氢氧化钠两种碱性吸收剂进行脱硫反应，从而达到减少烟气中二氧化硫排放的目的。
这种脱硫方法在工业生产中得到了广泛应用，下面我们来详细了解一下双碱法脱硫的原理。
首先，我们需要了解氢氧化钙和氢氧化钠的化学性质。
氢氧化钙，化学式为Ca(OH)2，是一种白色粉末状固体，能与二氧化硫发生化学反应生成硫酸钙。
而氢氧化钠，化学式为NaOH，是一种强碱性物质，能与二氧化硫发生化学反应生成硫酸钠。
在双碱法脱硫过程中，烟气首先经过除尘器去除颗粒物后，进入脱硫塔。
脱硫塔内喷洒了含有氢氧化钙和氢氧化钠的吸收液。
当烟气通过吸收液时，其中的二氧化硫会与氢氧化钙和氢氧化钠发生化学反应，生成硫酸钙和硫酸钠。
这些生成物会被吸收液吸收，并沉淀到底部的浆液中。
接下来，我们来解释一下脱硫反应的化学方程式。
当二氧化硫与氢氧化钙发生反应时，会生成硫酸钙和水的化学方程式为，SO2 + Ca(OH)2 → CaSO3 + H2O。
而当二氧化硫与氢氧化钠发生反应时，会生成硫酸钠和水的化学方程式为，SO2 + 2NaOH → Na2SO3 + H2O。
通过上述化学方程式，我们可以清楚地看到，双碱法脱硫的原理是利用氢氧化钙和氢氧化钠与二氧化硫发生化学反应，将其转化为硫酸钙和硫酸钠，从而达到脱硫的效果。
这种方法不仅能够高效地去除烟气中的二氧化硫，还能够减少对环境的污染。
总的来说，双碱法脱硫原理简单而有效，通过化学反应将二氧化硫转化为无害的硫酸盐，从而达到减少烟气排放中二氧化硫含量的目的。
这种脱硫方法在工业生产中具有重要的应用意义，对于减少大气污染，保护环境具有积极的作用。
双碱脱硫法
双碱脱硫法双碱脱硫法是一种常用的烟气脱硫技术，主要应用于燃煤电厂和工业锅炉等设备中。
本文将从原理、工艺流程、优缺点等方面对双碱脱硫法进行详细介绍。
一、原理双碱脱硫法是利用氢氧化钙和氢氧化钠两种碱性物质在一定温度下反应生成的碳酸钙和水来吸收烟气中的二氧化硫。
反应式如下：Ca(OH)2 + NaOH + SO2 → CaCO3 + Na2SO3 + H2O二、工艺流程1. 石灰石粉料制备：将石灰石经过粉碎、筛分等处理得到符合要求的粉末。
2. 双碱混合液制备：将适量的氢氧化钙和氢氧化钠按一定比例混合，并加入适量的水，搅拌均匀。
3. 烟道进口喷雾：将双碱混合液通过喷雾器喷入烟道进口处，与烟气充分混合。
4. 反应吸收：在高温下，烟气中的二氧化硫与双碱混合液中的氢氧化钙和氢氧化钠发生反应，生成碳酸钙和水。
5. 烟道出口除尘：经过反应吸收后的烟气中含有大量的固体颗粒物和水分，需要通过除尘器进行处理。
6. 双碱混合液循环：将经过除尘处理后的烟气中所含有的双碱混合液回收，并通过循环泵送回烟道进口处，循环使用。
三、优缺点1. 优点：（1）适用范围广：双碱脱硫法适用于高硫燃料的脱硫，包括燃煤电厂、工业锅炉等设备。
（2）脱硫效率高：双碱脱硫法对二氧化硫的吸收效率较高，可以达到90%以上。
（3）操作简便：双碱脱硫法的操作比较简单，易于控制。
2. 缺点：（1）产生大量废水：在反应吸收过程中会产生大量废水，需要进行处理。
（2）成本较高：双碱脱硫法需要使用大量的氢氧化钙和氢氧化钠，成本较高。
（3）对设备腐蚀性大：双碱混合液具有一定的腐蚀性，容易对设备产生损坏。
四、总结双碱脱硫法是一种常用的烟气脱硫技术，其原理是利用氢氧化钙和氢氧化钠两种碱性物质在一定温度下反应生成的碳酸钙和水来吸收烟气中的二氧化硫。
该技术适用范围广、脱硫效率高、操作简便等优点，但也存在产生大量废水、成本较高、对设备腐蚀性大等缺点。
因此，在实际应用中需要根据具体情况进行选择。
双碱法工艺简介
有：循环管路冲洗水、石灰浆液管路冲洗水，石膏排放管 路冲洗水、污泥管路冲洗水等。
（6）电控系统 电气设备选择在满足工艺要求以及确保人身安全旳
前提下，最大程度旳选用操作以便、可靠性高、便于维 护、自动化程度高旳设备，以便使整个电气系统能高效、 可靠旳运营。
（4）石膏脱水系统 氧化池旳石膏浆液经过石膏排出泵送入石膏水力旋
流站浓缩，浓缩后旳石膏浆液进入真空皮带脱水机。进 入真空皮带脱水机旳石膏浆液经脱水处理后表面含水率 不大于10％，由皮带输送机送入石膏储存间存储待运。
石膏旋流站旳溢流浆液进入滤液池，以备吸收塔及
石灰石制浆系统旳循环使用。石膏旋流站浓缩后旳石膏 浆液全部送到真空皮带机进行脱水运营。
双碱法喷淋空塔具有下列优点：
（1）系统简便，投资省； （2）脱硫效率高； （3）不易结垢； （4）液气比低，电耗省，运营成本低； （5）吸收塔采用喷淋空塔，阻力小，运营可靠。 （6）克服了旋流板塔易结垢、阻力大旳缺陷。 （7）以钠碱液为塔内主脱硫剂，以石灰或电石渣为 脱硫液塔外再生剂，能够到达设备和管道不结垢。
1、项目实施条件 烟气脱硫系统旳公用部分在工程中同步实施。脱硫除尘装置旳
外部条件，如施工场地、施工所需水、电、气、交通运送由厂方有关 部门提供；运营所需旳吸收剂、水、电、副产品旳处置等企业统筹落 实。
2、项目实施方法 （1）做好施工前期准备工作，确保一定旳初步设计及详细设计 周期。 （2）按期做好工程设计，确保合理旳设备订货周期和工程材料 备料周期。建设单位提前做好施工网络图。 （3）本着节省投资和缩短施工周期旳原则，根据各类设备材料 旳订货周期分期投入资金。 （4）遵照基本建设程序，先设计，后施工；先地下，后地上； 先土建，后安装。防止返工损失。 3、项目协作 本项目在进入实施阶段时，根据不同工种将在国内选择优异旳 合作伙伴，确保工程各个环节旳先进性、合理性和经济性。
完整版)双碱法脱硫
完整版)双碱法脱硫双碱法烟气脱硫技术是为了解决传统石灰石/石灰—石膏法容易结垢的问题而发展起来的。
传统工艺使用钙基脱硫剂吸收二氧化硫后生成的亚硫酸钙、硫酸钙，易在脱硫塔内及管道内形成结垢、堵塞现象。
为避免这些问题，钙法脱硫工艺需要配备强制氧化系统，增加了初投资及运行费用。
而单纯采用钠基脱硫剂则费用过高且脱硫产物难以处理。
因此，双碱法烟气脱硫工艺应运而生，较好地解决了上述问题。
双碱法脱硫技术采用钠基脱硫剂进行塔内脱硫。
由于钠基脱硫剂碱性强，吸收二氧化硫后反应产物溶解度大，不会造成过饱和结晶，避免了结垢堵塞问题。
脱硫产物经脱硫剂再生池还原成氢氧化钠再打回脱硫塔内循环使用。
双碱法脱硫工艺降低了投资及运行费用，比较适用于中小型锅炉进行脱硫改造。
双碱法烟气脱硫工艺主要包括吸收剂制备与补充、吸收剂浆液喷淋、塔内雾滴与烟气接触混合、再生池浆液还原钠基碱和石膏脱水处理五个部分。
工艺类似于石灰石/石灰等其他湿法脱硫反应机理，主要反应为烟气中的SO2先溶解于吸收液中，然后离解成H+和HSO3-。
使用Na2CO3或NaOH液吸收烟气中的SO2，生成HSO32-、SO32-与SO42-。
双碱法烟气脱硫技术的优点在于采用钠基脱硫剂，避免了结垢堵塞问题，降低了投资及运行费用，比较适用于中小型锅炉进行脱硫改造。
双碱法脱硫是一种成熟的技术，适合中小型锅炉烟气的脱硫。
该技术使用石灰浆液作为主脱硫剂，只需少量添加钠碱。
在吸收过程中，钠碱作为吸收液，不会出现结垢等问题，运行安全可靠。
钠碱吸收液与二氧化硫反应速率快，能够在较小的液气比条件下，达到较高的二氧化硫脱除率。
双碱法脱硫的优点包括：循环水基本上是NaOH的水溶液，不会对设备造成腐蚀和堵塞现象；吸收剂的再生和脱硫渣的沉淀发生在塔外，避免了塔内堵塞和磨损，提高了运行的可靠性，降低了操作费用；钠基吸收液吸收SO2速度快，故可用较小的液气比，达到较高的脱硫效率；对脱硫除尘一体化技术而言，可提高石灰的利用率。

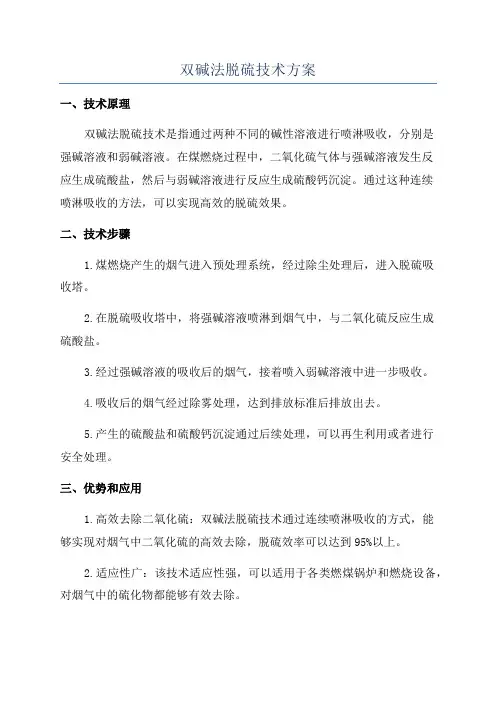

双碱法脱硫技术方案
双碱法脱硫技术方案一、技术原理双碱法脱硫技术是指通过两种不同的碱性溶液进行喷淋吸收，分别是强碱溶液和弱碱溶液。
在煤燃烧过程中，二氧化硫气体与强碱溶液发生反应生成硫酸盐，然后与弱碱溶液进行反应生成硫酸钙沉淀。
通过这种连续喷淋吸收的方法，可以实现高效的脱硫效果。
二、技术步骤1.煤燃烧产生的烟气进入预处理系统，经过除尘处理后，进入脱硫吸收塔。
2.在脱硫吸收塔中，将强碱溶液喷淋到烟气中，与二氧化硫反应生成硫酸盐。
3.经过强碱溶液的吸收后的烟气，接着喷入弱碱溶液中进一步吸收。
4.吸收后的烟气经过除雾处理，达到排放标准后排放出去。
5.产生的硫酸盐和硫酸钙沉淀通过后续处理，可以再生利用或者进行安全处理。
三、优势和应用1.高效去除二氧化硫：双碱法脱硫技术通过连续喷淋吸收的方式，能够实现对烟气中二氧化硫的高效去除，脱硫效率可以达到95%以上。
2.适应性广：该技术适应性强，可以适用于各类燃煤锅炉和燃烧设备，对烟气中的硫化物都能够有效去除。
3.投资和运行成本低：相对于其他脱硫技术，双碱法脱硫技术的投资和运行成本都比较低，同时还具有比较好的经济效益。
4.对环境友好：该技术在脱硫过程中不会产生二次污染物，处理后的废水和废渣可以进行合理处置，不会对环境造成负面影响。
双碱法脱硫技术是目前比较常用的燃煤脱硫技术之一，具有高效去除二氧化硫，适应性广，投资和运行成本低以及对环境友好等优点。
在煤燃烧过程中，使用双碱法脱硫技术可以有效降低二氧化硫排放，保护环境和改善空气质量。
同时，该技术还可以应用于矿山、化工和冶金等行业的气体脱硫处理，具有广泛的应用前景。
双碱法脱硫技术方案
双碱法脱硫技术方案清晨的阳光透过窗户洒在案头，一杯热气腾腾的咖啡陪伴着我，思绪开始飘散。
10年的方案写作经验，让我对这个领域有了更深刻的理解。
今天，我将为大家详细讲解一下双碱法脱硫技术方案。
一、项目背景近年来，我国环境污染问题日益严重，尤其是大气污染。
二氧化硫是主要污染物之一，对环境和人体健康造成严重危害。
为了改善大气环境，减少污染物排放，国家出台了一系列政策，要求企业采用先进的脱硫技术进行治理。
双碱法脱硫技术作为一种高效的脱硫方法，得到了广泛应用。
二、技术原理双碱法脱硫技术是一种湿式脱硫方法，主要利用碱液吸收烟气中的二氧化硫。
具体原理如下：1.吸收剂的选择：采用碳酸钠和氢氧化钠作为吸收剂，具有较强的吸收二氧化硫的能力。
2.吸收过程：烟气中的二氧化硫与吸收剂发生化学反应，亚硫酸钠和硫酸钠。
3.脱硫效果：通过调整吸收剂的浓度、循环量和喷淋方式，实现高效的脱硫效果。
三、技术方案1.脱硫系统设计（1）烟气预处理：对烟气进行除尘、降温、除湿等预处理，以满足脱硫系统的要求。
（2）吸收塔设计：采用逆流喷淋塔，提高吸收效率。
塔内设置多层喷淋层，确保烟气与吸收剂充分接触。
（3）循环泵设计：选用高效、节能的循环泵，降低系统运行成本。
（4）吸收剂制备：采用自动化控制系统，精确控制吸收剂的配比，保证脱硫效果。
2.脱硫工艺参数（1）吸收剂浓度：根据烟气中二氧化硫的浓度，调整吸收剂浓度，确保脱硫效果。
（2）循环量：根据烟气量、吸收剂浓度和脱硫效率要求，确定循环量。
（3）喷淋方式：采用分段喷淋，使烟气与吸收剂充分接触。
3.自动化控制系统（1）数据采集：实时监测烟气中的二氧化硫浓度、吸收剂浓度等参数。
（2）控制策略：根据监测数据，自动调整吸收剂浓度、循环量和喷淋方式。
（3）报警系统：当系统运行异常时，及时发出报警，确保系统安全运行。
四、效益分析1.环境效益：采用双碱法脱硫技术，可以有效减少二氧化硫排放，改善大气环境。
2.经济效益：双碱法脱硫技术运行成本低，具有较高的经济效益。
双碱法脱硫工艺
双碱法脱硫工艺钙钠双碱法脱硫工艺，简称双碱法。
该法主要是脱除气体中的SO2 气体。
适用于锅炉烟气、焦炉气、锅炉生产废气等的脱硫。
一、工艺特点钙钠双碱法是先用钠碱性吸收液进行烟气脱硫，然后再用石灰粉再生脱硫液，由于整个反应过程是液气相之间进行，避免了系统结垢问题，而且吸收速率高，液气比低，吸收剂利用率高，投资费用省，运行成本低。
1、以NaOH(Na2CO3)脱硫，脱硫液中主要为NaOH(Na2CO3)水溶液，在循环过程中对水泵、管道、设备缓解腐蚀、冲刷及堵塞，便于设备运行和维护。
2、钠基吸收液对SO2 反应速度快，故有较小的液气比，达到较高的脱硫效率，一般》90%。
3、脱硫剂的再生及脱硫沉淀均发生于塔体避免塔内堵塞和磨损，提高了运行的可靠性，降低了运行成本。
4、以空塔喷淋为脱硫塔结构，运行可靠性高，事故发生率小，塔阻力低，△P W 600P&二、工艺原理1 、反应原理SO2 吸收反应：Na2CO3+ SO2—Na2SO3+ CO2 T吸收剂再生反应：CaO+ H2O-Ca(OH) 2Ca(OH) 2+ Na2SO3+ H2O—2NaOH + CaSO3+ H2O2、工艺流程采用锻钢炉的烟气经换热降温至W 200r，经烟道从塔底进入脱硫塔。
在脱硫塔内布置若干层数十支喷嘴，喷出细微液滴雾化均布于脱硫塔溶积内，烟气与喷淋脱硫液进行充分汽液混合接触，使烟气中SO2 和灰尘被脱硫液充分吸收、反应，达到脱尘除SO2 的目的。
经脱硫洗涤后的净烟气经塔顶除雾器脱水，经脱硫塔上部进入烟囱排入大气。
脱硫循环液经塔内气液接触除SO2 后，经塔底管道流入沉淀池在此将灰尘沉淀下来，清液经上部溢进入反应再生池，在池内与石灰乳液制备槽引来的石灰乳进行再生反应，再生液流入泵前循环槽补入Na2CO3,由泵打入脱硫塔顶脱除SO2循环使用。
其中再生产出的CaSO3及烟气中过剩氧生成的CaS04于沉淀池中沉淀分离三、工艺优势1、烟气系统来自锻钢烟气经烟道引风机直接进入脱硫塔。
双碱法优点对比及案例
双碱法优点对比及案例双碱法是一种常用的烟气脱硫技术，主要用于控制燃煤电厂等工业设施中的SO2排放。
它以石灰和纯碱为主要脱硫剂，通过与烟气中的SO2反应形成硫酸钙和硫酸钠，将SO2转化为无害的盐类，并有效地减少了大气污染和酸雨的产生。
以下是双碱法的优点、对比以及应用案例。
双碱法的优点如下：1.较高的脱硫效率：双碱法采用两种碱性物质作为脱硫剂，能够充分发挥两者的优势，提高脱硫效率。
纯碱能够迅速反应与SO2生成硫酸钠，起到初级脱硫的作用，而石灰能够与烟气中的残留SO2反应生成硫酸钙，起到二次脱硫的作用。
2.适应性强：双碱法适应性广，可以适用于不同种类的燃煤和燃气设备，也可以通过调整脱硫剂的种类和比例来适应不同的脱硫条件。
3.产生的副产物易于处理：双碱法产生的副产物主要是硫酸钠和硫酸钙，这些盐类物质可以进行循环利用或者用于资源化利用，对环境污染较小。
与其他脱硫技术相比，双碱法具有如下特点：1.与石灰石-石膏法对比：双碱法脱硫效率相对较高，一般可达到90%以上，而石灰石-石膏法一般为90%左右。
同时，双碱法不会产生大量的石膏废料，减少了对资源和土地的占用，降低了清除和处理废料的成本。
2.与海水脱硫法对比：双碱法与海水脱硫法相比，无需使用海水作为脱硫剂，避免了盐类沉积和锈蚀的问题。
双碱法使用的碱性物质价格相对较低，不易受到外界环境的影响。
现实中，双碱法已经在多个国家和地区得到了广泛应用。
以下是一些应用案例：1.美国爱达荷州莱文沙槽二号电厂：该电厂采用双碱法进行烟气脱硫，运行效果良好。
该电厂使用石灰和纯碱作为脱硫剂，脱硫效率可达到90%以上，大大降低了SO2排放量，减少了酸雨的形成。
2.中国山西热电厂：该热电厂采用双碱法进行烟气脱硫，成功地实现了大气污染物的减排。
该电厂使用石灰和纯碱作为脱硫剂，通过脱硫工艺，将煤烟气中的SO2转化为硫酸钠和硫酸钙并进行收集处理。
3.德国霍尔茨门热电厂：该热电厂采用双碱法进行烟气脱硫，将SO2排放控制在环境法规要求以下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物料就是氢氧化钠和氧化钙（白灰）。
双碱法是采用钠基脱硫剂进行塔内脱硫，由于钠基脱硫剂碱性强，吸收二氧化硫后反应产物溶解度大，不会造成过饱和结晶，造成结垢堵塞问题。
另一方面脱硫产物被排入再生池内用氢氧化钙进行还原再生，再生出的钠基脱硫剂再被打回脱硫塔循环使用。
双碱法脱硫工艺降低了投资及运行费用，比较适用于中小型锅炉进行脱硫改造。
双碱法烟气脱硫技术是利用氢氧化钠溶液作为启动脱硫剂，配制好的氢氧化钠溶液直接打入脱硫塔洗涤脱除烟气中SO2来达到烟气脱硫的目的，然后脱硫产物经脱硫剂再生池还原成氢氧化钠再打回脱硫塔内循环使用。
脱硫工艺主要包括5个部分：(1)吸收剂制备与补充；(2)吸收剂浆液喷淋；(3)塔内雾滴与烟气接触混合；(4)再生池浆液还原钠基碱；(5)石膏脱水处理。
双碱法烟气脱硫工艺同石灰石/石灰等其他湿法脱硫反应机理类似，主要反应为烟气中的SO2先溶解于吸收液中，然后离解成H+和HSO3—；
SO2(g)= = = SO2
SO2(aq)+H2O(l) = = =H++HSO3—= = = 2H++SO32-；
式（1）为慢反应，是速度控制过程之一。
然后H+与溶液中的OH—中和反应，生成盐和水，促进SO2不断被吸收溶解。
具体反应方程式如下：
2NaOH + SO2 → Na2SO3 + H2O
Na2SO3 + SO2 + H2O → 2NaHSO3
脱硫后的反应产物进入再生池内用另一种碱，一般
是Ca(OH)2进行再生，再生反应过程如下：
Ca(OH)2 + Na2SO3 → 2 NaOH + CaSO3$ U-
Ca(OH)2 + 2NaHSO3 → Na2SO3 + CaSO3·1/2H2O +1/2H2O ( F存在氧气的条件下，还会发生以下反应：
Ca(OH)2 + Na2SO3 + 1/2O2 + 2 H2O → 2 NaOH + CaSO4·H2O
脱下的硫以亚硫酸钙、硫酸钙的形式析出，然后将其用泵打入石膏脱水处理系统或直接堆放、抛弃。
再生的NaOH可以循环使用。
工艺流程介绍
来自锅炉的烟气先经过除尘器除尘，然后烟气经烟道从塔底进入脱硫塔。
在脱硫塔内布置若干层（根据具体情况定）旋流板的方式，旋流板塔具有良好的气液接触条件，从塔顶喷下的碱液在旋流板上进行雾化使得烟气中的SO2与喷淋的碱液充分吸收、反应。
经脱硫洗涤后的净烟气经过除雾器脱水后进入换热器，升温后的烟气经引风机通过烟囱排入大气。
双碱法脱硫工艺流程图:
最初的双碱法一般只有一个循环水池，NaOH、石灰和脱硫过程中捕集的飞灰同在一个循环池内混合。
在清除循环池内的灰渣时，烟灰、反应生成物亚硫酸钙、硫酸钙及石灰渣和未反应的石灰同时被清除，清出的混合物不易综合利用而成为废渣。
为克服传统双碱法的缺点，对其进行了改进。
主要工艺过程是，清水池一次性加入氢氧化钠制成脱硫液，用泵打入吸收塔进行脱硫。
三种生成物均溶于水，在脱硫过程中，烟气夹杂的飞灰同时被循环液湿润而捕集，从吸收塔排出的循环浆液流入沉
淀池。
灰渣经沉淀定期清除，可回收利用，如制砖等。
上清液溢流进入反应池与投加的石灰进行反应，置换出的氢氧化钠溶解在循环水中，同时生成难溶解的亚硫酸钙、硫酸钙和碳酸钙等，可通过沉淀清除。
3、工艺流程说明
双碱法烟气脱硫工艺主要包括吸收剂制备和补充系统，烟气系统，SO2吸收系统，脱硫石膏脱水处理系统和电气与控制系统五部分组成。
吸收剂制备及补充系统
脱硫装置启动时用氢氧化钠作为吸收剂，氢氧化钠干粉料加入碱液罐中，加水配制成氢氧化钠碱液，碱液被打入返料水池中，由泵打入脱硫塔内进行脱硫，为了将用钠基脱硫剂脱硫后的脱硫产物进行再生还原，需用一个制浆罐。
制浆罐中加入的是石灰粉，加水后配成石灰浆液，将石灰浆液打到再生池内，与亚硫酸钠、硫酸钠发生反应。
在整个运行过程中，脱硫产生的很多固体残渣等颗粒物经渣浆泵打入石膏脱水处理系统。
由于排走的残渣中会损失部分氢氧化钠，所以，在碱液罐中可以定期进行氢氧化钠的补充，以保证整个脱硫系统的正常运行及烟气的达标排放。
为避免再生生成的亚硫酸钙、硫酸钙也被打入脱硫塔内容易造成管道及塔内发生结垢、堵塞现象，可以加装瀑气装置进行强制氧化或特将水池做大，再生后的脱硫剂溶液经三级沉淀池充分沉淀保证大的颗粒物不被打回塔体。
另外，还可在循环泵前加装过滤器，过滤掉大颗粒物质和液体杂质。
烟气系统, 锅炉烟气经烟道进入除尘器进行除尘后进入脱硫塔，洗涤脱硫后的低温烟气经两级除雾器除去
雾滴后进入主烟道，经过烟气再热后由烟囱排入大气。
当脱硫系统出现故障或检修停运时，系统关闭进出口挡板门，烟气经锅炉原烟道旁路进入烟囱排放。
SO2吸收系统
烟气进入吸收塔内向上流动，与向下喷淋的石灰石浆液以逆流方式洗涤，气液充分接触。
脱硫塔采用内置若干层旋流板的方式，塔内最上层脱硫旋流板上布置一根喷管。
喷淋的氢氧化钠溶液通过喷浆层喷射到旋流板中轴的布水器上，然后碱液均匀布开，在旋流板的导流作用下，烟气旋转上升，与均匀布在旋流板上的碱液相切，进一步将碱液雾化，充分吸收SO2、SO3、HCl和HF 等酸性气体，生成NaSO3、NaHSO3，同时消耗了作为吸收剂的氢氧化钠。
用作补给而添加的氢氧化钠碱液进入返料水池与被石灰再生过的氢氧化钠溶液一起经循环泵打入吸收塔循环吸收SO2。
在吸收塔出口处装有两级旋流板（或折流板）除雾器，用来除去烟气在洗涤过程中带出的水雾。
在此过程中，烟气携带的烟尘和其它固体颗粒也被除雾器捕获，两级除雾器都设有水冲洗喷嘴，定时对其进行冲洗，避免除雾器堵塞。
脱硫产物处理系统& j2 B$ i$ H5 m- Z; e
脱硫系统的最终脱硫产物仍然是石膏浆(固体含量约20％)，具体成分为CaSO3、CaSO4，还有部分被氧化后的钠盐NaSO4。
从沉淀池底部排浆管排出，由排浆泵送入水力旋流器。
由于固体产物中掺杂有各种灰分及NaSO4，严重影响了石膏品质，所以一般以抛弃为主。
在水力旋流器内，石膏浆被浓缩(固体含量约40％)之后用泵打到渣处
理场，溢流液回流入再生池内。
电气与控制系统
脱硫装置动力电源自电厂配电盘引出，经高压动力电缆接入脱硫电气控制室配电盘。
在脱硫电气控制室，电源分为两路，一回经由配电盘、控制开关柜直接与高压电机(浆液循环泵)相连接。
另一回接脱硫变压器，其输出端经配电盘、控制开关柜与低压电器相连接，低压配电采用动力中心电动机控制中心供电方式。
系统配备有低压直流电源为电动控制部分提供电源。
脱硫系统的脱硫剂加料设备和旋流分离器实行现场控制，其它实行控制室内脱硫控制盘集中控制，亦可实现就地手动操作。
正常运行时，由立式控制盘自动控制各个调节阀，控制脱硫系统石灰供应量和氢氧化钠补给量，要在锅炉负荷变动时能自动予以调节。
烟气量的控制是根据锅炉排烟量，由引风机入口挡板通过锅炉负荷信号转换为烟气量与实际引入脱硫装置的烟气量反馈信号控制。
吸收剂浆液流量的控制是通过进入脱硫装置的SO2量以及循环浆池中浆液的PH值来控制的。
副产品浆液供给量通过吸收剂浆液的流量来控制。
除雾装置清洗水的流量、吸收室入口冲洗水的压力以及脱水机排出液流量单独控制。
脱硫塔底部的液位亦属于单独控制，即通过补给水量来控制。
吸收剂浆池浓度的控制由补给水量调节给料器的转速以控制石灰加入量，继而达到控制浓度的目的。
吸收室出口除雾器的清洗是按一定的时间间隔开关喷水阀用补充给水进行冲洗。
二次污染的解决问题：
采用氢氧化钠作为脱硫剂，在脱硫塔内吸收二氧化硫反应速率快，脱硫效率高，但脱硫的产物Na2SO4很难进行处理，极易造成严重的二次污染问题。
采用双碱法烟气脱硫工艺，用氢氧化钠吸收二氧化硫后的产物用石灰来再生，只有少量的Na2SO4被带入石膏浆液中，这些掺杂了少量Na2SO4的石膏浆液用泵打入旋流分离器中进行固液分离，分离的大量的含水率较低的固体残渣被打到渣场进行堆放，溶液流回再生池继续使用，因此不会造成二次污染。
5、工艺特点
与石灰石或石灰湿法脱硫工艺相比，双碱法原则上有以下优点
（1）用NaOH脱硫，循环水基本上是NaOH的水溶液，在循环过程中对水泵、管道、设备均无腐蚀与堵塞现象，便于设备运行与保养
（2）吸收剂的再生和脱硫渣的沉淀发生在塔外，这样避免了塔内堵塞和磨损，提高了运行的可靠性，降低了操作费用；同时可以用高效的板式塔或填料塔代替空塔，使系统更紧凑，且可提高脱硫效率；
（3）钠基吸收液吸收SO2速度快，故可用较小的液气比，达到较高的脱硫效率，一般在90%以上；
对脱硫除尘一体化技术而言，可提高石灰的利用率。
缺点是：NaSO3氧化副反应产物Na2SO4较难再生，需不断的补充NaOH或Na2CO3而增加碱的消耗量。
另外，Na2SO4的存在也将降低石膏的质量
双碱法脱硫技术是国内外运用的成熟技术，是一种
特别适合中小型锅炉烟气脱硫技术，具有广泛的市场前景。
