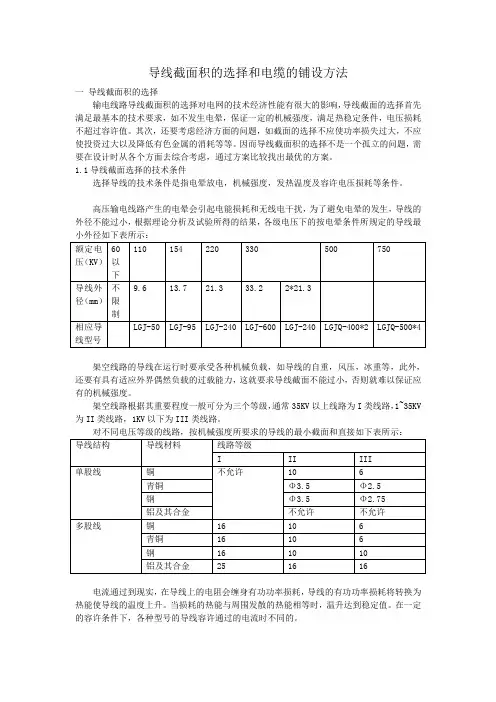

导线截面积的选择和电缆的铺设方法
导线截面积的选择和电缆的铺设方法一导线截面积的选择输电线路导线截面积的选择对电网的技术经济性能有很大的影响，导线截面的选择首先满足最基本的技术要求，如不发生电晕，保证一定的机械强度，满足热稳定条件，电压损耗不超过容许值。
其次，还要考虑经济方面的问题，如截面的选择不应使功率损失过大，不应使投资过大以及降低有色金属的消耗等等。
因而导线截面积的选择不是一个孤立的问题，需要在设计时从各个方面去综合考虑，通过方案比较找出最优的方案。
1.1导线截面选择的技术条件选择导线的技术条件是指电晕放电，机械强度，发热温度及容许电压损耗等条件。
高压输电线路产生的电晕会引起电能损耗和无线电干扰，为了避免电晕的发生，导线的外径不能过小，根据理论分析及试验所得的结果，各级电压下的按电晕条件所规定的导线最小外径如下表所示：架空线路的导线在运行时要承受各种机械负载，如导线的自重，风压，冰重等，此外，还要有具有适应外界偶然负载的过载能力，这就要求导线截面不能过小，否则就难以保证应有的机械强度。
架空线路根据其重要程度一般可分为三个等级，通常35KV以上线路为I类线路，1~35KV 为II类线路，1KV以下为III类线路。
电流通过到现实，在导线上的电阻会缠身有功功率损耗，导线的有功功率损耗将转换为热能使导线的温度上升。
当损耗的热能与周围发散的热能相等时，温升达到稳定值。
在一定的容许条件下，各种型号的导线容许通过的电流时不同的。
总所周知，当线路上输送的功率一定时，导线截面积小则线路的电阻，电抗愈大，从而线路的电压损耗也愈大，电压损耗过大会给调压带来困难。
为了保证电压损耗在容许范围之内，通常可按容许电压损耗选择导线截面，这一点对地方电网尤为重要。
1.2导线截面积选择的经济条件为了节约投资降低线路的造价及折旧维修费用，导线截面应愈小愈好。
但当导线截面愈小时，在输送功率相同的条件下又会使电能损耗增大，从而增加发电厂的投资，燃料消耗以及整个系统的运行费用支出。

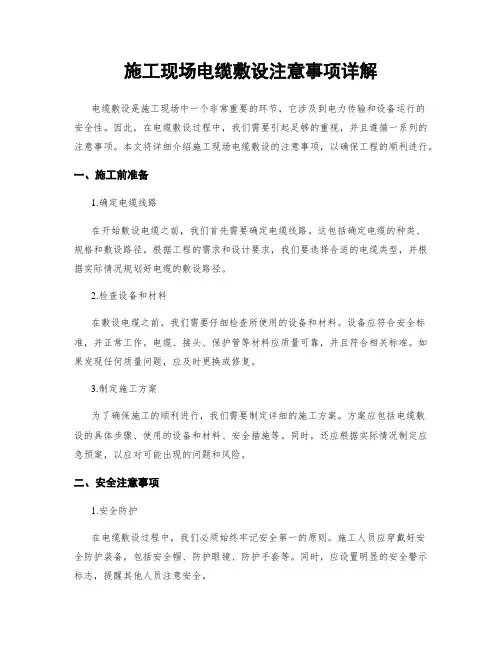

施工现场电缆敷设注意事项详解
施工现场电缆敷设注意事项详解电缆敷设是施工现场中一个非常重要的环节，它涉及到电力传输和设备运行的安全性。
因此，在电缆敷设过程中，我们需要引起足够的重视，并且遵循一系列的注意事项。
本文将详细介绍施工现场电缆敷设的注意事项，以确保工程的顺利进行。
一、施工前准备1.确定电缆线路在开始敷设电缆之前，我们首先需要确定电缆线路。
这包括确定电缆的种类、规格和敷设路径。
根据工程的需求和设计要求，我们要选择合适的电缆类型，并根据实际情况规划好电缆的敷设路径。
2.检查设备和材料在敷设电缆之前，我们需要仔细检查所使用的设备和材料。
设备应符合安全标准，并正常工作。
电缆、接头、保护管等材料应质量可靠，并且符合相关标准。
如果发现任何质量问题，应及时更换或修复。
3.制定施工方案为了确保施工的顺利进行，我们需要制定详细的施工方案。
方案应包括电缆敷设的具体步骤、使用的设备和材料、安全措施等。
同时，还应根据实际情况制定应急预案，以应对可能出现的问题和风险。
二、安全注意事项1.安全防护在电缆敷设过程中，我们必须始终牢记安全第一的原则。
施工人员应穿戴好安全防护装备，包括安全帽、防护眼镜、防护手套等。
同时，应设置明显的安全警示标志，提醒其他人员注意安全。
2.实施安全措施为了保障施工人员和设备的安全，我们需要实施一系列的安全措施。
在电缆敷设过程中，应合理布置工作区域，保持通道畅通。
为施工人员提供合适的作业环境，并定期进行安全培训，提高施工人员的安全意识和应对突发情况的能力。
三、电缆敷设注意事项1.敷设前处理在敷设电缆之前，我们需要对敷设路径进行清理和处理。
清除杂物和障碍物，确保电缆能够顺利敷设。
同时，要检查敷设路径是否有电磁干扰源，并采取相应的屏蔽措施。
2.缆管敷设在敷设电缆的过程中，我们通常会使用缆管进行保护和管理。
敷设缆管时，应注意缆管与地面的垂直度和水平度，避免过度弯折或拉长，以免影响电缆的传输性能。
同时，要确保缆管与地下管线之间有足够的间隔，以防止意外损坏。

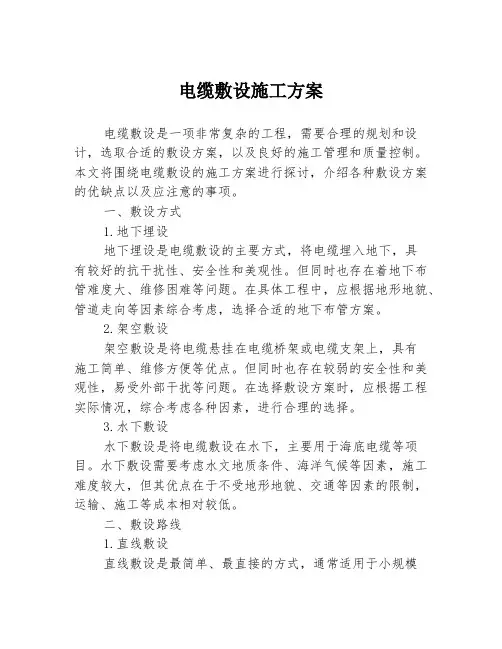

电缆敷设施工方案
电缆敷设施工方案电缆敷设是一项非常复杂的工程，需要合理的规划和设计，选取合适的敷设方案，以及良好的施工管理和质量控制。
本文将围绕电缆敷设的施工方案进行探讨，介绍各种敷设方案的优缺点以及应注意的事项。
一、敷设方式1.地下埋设地下埋设是电缆敷设的主要方式，将电缆埋入地下，具有较好的抗干扰性、安全性和美观性。
但同时也存在着地下布管难度大、维修困难等问题。
在具体工程中，应根据地形地貌、管道走向等因素综合考虑，选择合适的地下布管方案。
2.架空敷设架空敷设是将电缆悬挂在电缆桥架或电缆支架上，具有施工简单、维修方便等优点。
但同时也存在较弱的安全性和美观性，易受外部干扰等问题。
在选择敷设方案时，应根据工程实际情况，综合考虑各种因素，进行合理的选择。
3.水下敷设水下敷设是将电缆敷设在水下，主要用于海底电缆等项目。
水下敷设需要考虑水文地质条件、海洋气候等因素，施工难度较大，但其优点在于不受地形地貌、交通等因素的限制，运输、施工等成本相对较低。
二、敷设路线1.直线敷设直线敷设是最简单、最直接的方式，通常适用于小规模工程或同一建筑物内电缆敷设。
其优点在于施工简便、敷设速度快，但在长距离、复杂地形地貌大规模工程中不适用。
2.弧形敷设弧形敷设是以弧线构成的敷设路径，适用于具有一定规模的工程。
其优点在于能够避免地形地貌不平、建筑物等障碍物的影响，但在敷设复杂的路线时需要进行精细的规划和设计，施工难度较大。
3.曲线敷设曲线敷设是基于曲线进行敷设，适用于较大规模、复杂地形地貌的工程。
其优点在于能够有效的避开障碍物，利用空地实现敷设，缩短敷设路径，但在规划和设计时需要兼顾施工难度和成本控制。
三、敷设管道1.混凝土管敷设混凝土管敷设是将电缆安装在混凝土管道中，其具有良好的抗压性能和稳定性，并具有较长的使用寿命。
但同时也面临着施工难度大，维修困难等问题。
2.钢管敷设钢管敷设是将电缆安装在钢管内，具有较高的承载能力和稳定性，在大规模工程中得到广泛应用。
电力电缆敷设及注意事项
电力电缆敷设及注意事项电力电缆敷设是指将电力电缆按照一定的规格和要求布置在指定的位置，以传输电能的工作。
在电力电缆敷设过程中，需要注意一系列事项，以确保电力电缆能够正常运行和安全使用。
本文将围绕电力电缆敷设及注意事项展开讨论。
一、电力电缆敷设的步骤1.规划：在开始电力电缆敷设之前，需要进行周密的规划工作。
包括确定电缆的种类、规格、长度和敷设的路径等。
2.现场准备：在敷设电缆之前，需要完成现场的清理和平整。
确保敷设区域没有杂物和障碍物，并检查地面是否平整。
同时，还需要检查敷设路径是否存在障碍物，如管道和其他电缆等。
3.敷设方法：根据敷设区域的特点和电缆的种类，选择合适的敷设方法。
常见的敷设方法包括地下敷设、架空敷设和埋地敷设等。
4.电缆敷设：根据规划确定的敷设路径，将电缆敷设到指定的位置。
在敷设过程中，需要注意避免弯曲、挤压和扭曲等情况，以免影响电缆的导电性能。
5.接地：完成电缆敷设后，需要进行接地工作。
接地是指将电缆的金属护套或电缆屏蔽层与地面接触，形成良好的接地系统，以确保电缆的安全运行。
6.验收测试：在完成电缆敷设后，需要进行验收测试。
通过电阻测试、绝缘测试和放电测试等，验证电缆的导通性能和绝缘性能是否符合要求。
二、电力电缆敷设的注意事项1.选择合适的电缆：根据实际需求选择合适的电缆，包括电缆的种类、规格和材质等。
同时，还要考虑电力负荷、环境因素和敷设路径等因素。
2.合理布置电缆路径：在规划电缆敷设时，需要合理布置电缆的路径，避免与其他设备和管道发生干扰。
尽量选择直线敷设路径，减少电缆的弯曲和拉力。
3.定期检查电缆：定期检查电缆的外观和导电性能，及时发现并处理电缆的损坏、老化和故障。
特别是在暴雨、暴晒和严寒的环境中，需要加强对电缆的检查和维护工作。
4.防止电缆损坏：在电力电缆敷设过程中，需要保护电缆免受损坏。
可以采用保护管、护套和护栏等措施，防止电缆被刮蹭、损坏和挤压。
5.注意温度控制：电力电缆在敷设和使用过程中，要注意温度的控制。
电缆敷设注意事项及施工要点
电缆敷设注意事项及施工要点.电缆敷设注意事项：（1 ）电缆敷设前应检查核对电缆的型号、规格是否符合设计要求，检查电缆线盘及其保护层是否完好，电缆两端有无受潮。
（2 ）检查电缆沟的深浅、与各种管道交叉、平行的距离是否满足有关规程的要求、障碍物是否消除等。
（3 ）确定电缆敷设方式及电缆线盘的位置。
（4 ）敷设中直埋电缆人工敷设时，注意人员组织敷设速度在防止弯曲半径过小损伤电缆；敷设在电缆沟或隧道的电缆支架上时，应提前安排好电缆在支架上的位置和各种电缆敷设的先后次序，避免电缆交叉穿越。
注意电缆有伸缩余地。
机械牵引时注意防止电缆与沟底弯曲转角处磨擦挤压损伤电缆。
电缆敷设施工要点：水平敷设1.敷设方法可用人力或机械牵引。
2.电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉。
拐弯处应以最大截面电缆允许弯曲半径为准。
电缆严禁绞拧、护层断裂和表面严重划伤。
3.不同等级电压的电缆应分层敷设，截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。
4.电缆转弯和分支应有序叠放，排列整齐。
垂直敷设1.垂直敷设，有条件时最好自上而下敷设。
土建拆吊车前，将电缆吊至楼层顶部。
敷设时，同截面电缆应先敷设底层，后敷设高层，应特别注意，在电缆轴附近和部分楼层应采取防滑措施。
自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。
高层、大截面电缆宜用机械牵引敷设。
2.沿桥架或线槽敷设时，每层至少加装两道卡固支架。
敷设时，应放一根立即卡固一根。
3.电缆穿过楼板时，应装套管，敷设完后应将套管与楼板之间缝隙用防火材料堵死。
（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的支持）精品文档，供参考！。
电缆敷设施工方法
电缆敷设施工方法电缆的敷设是电力、通信、广播电视等领域中重要的基础工作。
正确的敷设方法可保证电缆的正常运行与使用寿命，因此在施工过程中应严格遵循相关规范和标准。
本文将介绍电缆敷设的方法及相关注意事项。
一、敷设前的准备工作在进行电缆敷设前，有几项准备工作是必不可少的。
首先，需要对敷设线路进行测量，确定敷设路径和长度。
其次，要进行地质勘探和地下管线勘察，确保敷设区域的地质情况和地下管线的位置。
最后，要准备好需要使用的材料和工具，如电缆保护管、接头、绝缘带、终端头等。
二、敷设基本步骤及方法1. 施工方案确定：根据敷设线路的特点和实际情况，制定合理的施工方案，包括敷设路径、敷设方法和施工步骤等内容。
2. 排除障碍物：在进行电缆敷设前，需要清理敷设线路上的障碍物，如石块、淤泥等。
同时，要确保敷设线路的通畅和平整。
3. 埋设保护管：根据设计要求和现场实际情况，选择合适的电缆保护管进行埋设。
保护管的规格和材质应符合相关标准，保证电缆的安全性和使用寿命。
4. 敷设电缆：在保护管内逐段敷设电缆，注意电缆的弯曲半径和敷设的拉力，避免对电缆造成损伤。
同时，要注意电缆的测量和标识，以便后期的维护和管理。
5. 连接接头：根据电缆的需要，进行接头的连接和固定。
连接接头时，应使用合适的工具和方法，确保接头的稳固和电气连通性。
6. 测试和调试：在敷设完毕后，进行电缆的测试和调试，确保其正常运行。
测试内容包括电阻测试、绝缘测试、局部放电测试等。
三、注意事项在进行电缆敷设时，还需注意以下几点：1. 严禁施工过程中进行乱扔垃圾、乱挖乱损破坏环境行为，保持施工现场的整洁和安全。
2. 严格遵守施工规范和标准，确保电缆的安全和可靠性。
3. 对于特殊地质情况，如软土地区或有地下水位的地方，应采取相应的加固措施，并进行防水处理。
4. 敷设电缆时应注意绝缘带的使用，确保接头的绝缘性能。
5. 在施工过程中，要随时注意安全，采取必要的防护措施，避免事故的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆的敷设方式、选型、截面积的选择及施工中应注意的问题
电缆的敷设方式、选型、截面积的选择,网络及施工中应注意的问题
1电缆的敷设方式
电缆的敷设方式有以下几种:直埋敷设、穿管敷设、浅槽敷设、电缆沟敷设、电缆隧道敷设、架空敷设几种方式都有优缺点,一般要考虑城市发展规划,现有建筑物的密度电缆线路长度敷设条数及其周围环境的影响等。
从技术上比较,电缆隧道方式和电缆沟敷设方式便于电缆的施工、维护和检修。
在一些发达国家城市中,城市规划建设时,已考虑公用隧道。
实践证明公用隧道运行效果良好,大大降低了重复投资次数和反复开挖路面的现象,但初期投资巨大,建筑材料耗资金,在国内,由于各种因素的限制,这种敷设方式是极少的。
相比而言,直埋敷设和浅槽敷设则是属于经济型的敷设方式,直埋电缆是最经济而广泛系用电敷设方式,它运用于郊区和车辆通行不太频繁的地方。
但不利于电缆的维护和检修,一旦遇到电缆故障,即使使用测试仪测出故障点,也要重新挖开电缆沟,极不方便。
因此电缆敷设方式的选择,要结合实际情况,根据工程条件、环境特点、电缆型号和数量等因素,用发展的眼光,按照满足运行可靠性、便于维护的要求和技术经济合理的原则确定。
2电缆的选型
常用的电力电缆有油浸电缆、聚氯乙烯绝缘电缆、交联聚乙烯电缆等,根据使用场合的不同,又延伸为不同种类的特种电缆。
目前,随着生产技术和生产工艺的不断提高,交联聚乙烯电缆已成为使用最广的电缆产品,在电缆选型时,应根据使用的不同环境和条件,结合具体情况进行选择,尽量减少穿越各种管边铁路,公路和通讯电缆;如采用直埋和浅槽敷设方式时,应考虑使用加钢铠的电缆。
3电缆截面积的选择
电缆截面积的选择,关系到投资多少、线路的损耗和电压质量、电缆的使用寿命等。
如选用截面积偏小,会导致电压质量下降、线路损耗过大,则会使初期投资太高。
因此应根据负荷预测结果,发展规划,选择合适的截面积,使电力电缆满足最大工作电流下的缆芯温度要求和电压降要求,最大短路电流作用下的热稳定要求。
由于负荷预测工作难度性高、准确性较低,因此,选择电缆截面积时,还要满足《城市中低压配电网改造技术导则》和《城市电力网规划导则》要求。
在三相四线制低压电网选用电力电缆时,还要考虑零线截面积的选择,在公用低压网络中,由于受用户因素影响较大,三相负荷平衡难以控制,为改善电压质量,降低线损,零线截面积应与相线截面积相同。
4关于电缆网络及电缆网络自动化
随着电力电缆在配电网中的不断推广与使用,配电网可分为电缆网络和架空网络(含架空、电缆混合网络)。
《关于〈城市中低压配电网改造技术导则〉的实施情况及补充意见》也对电缆配电网络自动化提出了具体要求。
因此,在配电网区域网络采用电缆网络时,应按照配电自动化的要求,采用新技术、新设备,有条件的要考虑自动化试点工作,条件不成
熟的也要在配套设备选型时,考虑有充分余地,为实现自动化方案打下基础。
5电力电缆施工中应注意的问题
一是大电流电力电缆引发的涡流问题
电力电缆在施工中,有采用钢支架的,有采用钢质保护管的,有采用电缆卡与架空敷设的,凡是在电力电缆周围形成钢(铁)性闭合回路的,均有可能形成涡流,特别是在大电流电力电缆系统中,涡流更大。
在电力电缆施工时,必须采取措施,使电缆周围不能形成钢(铁)性闭合回路,防止电缆引起涡流现象发生。
二是电力电缆的转弯引起的机械性损伤问题
由于电力电缆外径较大,运输、敷设较为困难,电力电缆对转弯半径的要求也比较严格。
电力电缆在施工中,如果转弯角度过大,可能使导体内部受到机械损伤,而机械损伤因被电缆绝缘强度下降,直到出现故障,施工中发现一次电缆头故障,在电缆头制作时,三根电缆头长度一致,与设备连接时由于受地形限制,中相电缆头偏长而成为拱形,电缆头根部受损放电。
后采取措施,在设备的连接,适当缩短中相电缆头连接长度,使三相电缆头均不受外力,实践证明运行效果良好。
由此可见,电缆施工过程中,要尽可能减少电缆受到的扭力,在电缆转弯和裕留电缆时,让电缆处于自然弯曲,杜绝内部机械损伤现象。
三是电力缆防潮问题
运行经验表明,中、低压电力电缆故障大部分为电缆中间接头和终端头故障,而中间接头和终端头故障则大部分是因密封不良,潮气侵入而造成绝缘强度下降,而中、低压电力电缆网多采用树枝状供电方式,电缆终端头数量较多,因此把好电缆终端头和中间接头堵漏密封关是保证电缆安全可靠运行的重要措施之一。
四是中、低压电力电缆接地问题
在公用中、低压电力电缆网上,由于三相负荷不是相等的,因此,如果采用有金属护层的电缆,必须考虑金属护层的接地问题,并保证在金属护层的任一点非接地处的正常感应电压不得大于100V。
我认为,在中、低压电缆网中,所有电缆接头处均应设置接地极(网),并使金属护层可靠接地。
