探地雷达使用提纲
1、适用范围及适用条件
2、设计规范及收费标准
3、不同地质情况的雷达波形特征
1、适用范围及适用条件
1.1适用范围：
探地雷达法适用于基岩深度、水位深度、软土层厚度与深度，断裂构造等地质工程探查，城市路面塌陷、岩溶塌陷、土洞、滑坡面等地质灾害调查，地下水污染带监测，地基加固效果评价，路面、机场跑道、洞室衬砌检测，堤坝隐患，地下泄露，地下管线及其他埋设物探测，考古探查等。
1.2适用条件：
（1）探测目的体与周边介质之间应存在明显介电常数差异，电性稳定，电磁波发射信号明显；
（2）目的体在探测深度或距离范围内，其尺寸应满足探测分辨率的要求；
（3）测线上天线经过的表面应相对平缓，无障碍，且易于天线移动；
（4）测区内不应存在大范围金属构件、无线电发射频源等较强的电磁波干扰，或通过处理无法消除的干扰；
（5）不应存在极低阻屏蔽层；
（6）单孔或跨孔检测时不得有金属套管；
2地质雷达测线测点设计规范及收费标准
2.1测线测点设计规范
2.1.1工程物探应根据任务要求、探测方法、目的物的规模与埋深等因素综合确定工作比例尺，测网布置应与工作比例尺一致，测网密度应能保证异常的连续、完整和便于追踪；
2.1.2布置测线时，测线方向宜避开地形及其它干扰的影响，应垂直于或大角度相交于目的物或已知异常的走向，岩溶、采空区、防空洞等走向多变体的探测宜布设两组相互正交的测线；
2.1.3测线长度应保证异常的完整和具有足够的异常背景；
2.1.4探测范围内有已知点时，测线应通过或靠近该已知点的布设；
2.1.5点测时，测点布设位置、测量应满足资料解释推断的需要；
2.1.6工作比例尺确定后，宜参照表1选择测网密度。
表1 工作比例尺与测网密度
2.2收费标准
地质雷达探测收费参见《工程勘察设计收费标准》第7章——工程物探，收费标准见表2
表2 地质雷达收费标准
3、波形特征
在工程勘察中，常见的不良地质现象有：断层破碎带、裂隙带、富水带、岩溶洞穴、岩性变化带等。
以下分别采用了来自不同工区的地质雷达波形图对以上几种典型地质现象与地质雷达特征图像的对应关系进行分析。
2.1完整岩体
完整岩体一般介质相对均匀，电性差异很小，没有明显的反射界面，雷达图
像和波形特征通常表现为：能量团分布均匀或仅在局部存在强反射细亮条纹；电磁波能量衰减缓慢，探测距离远且规律性较强；一般形成低幅反射波组，波形均匀，无杂乱反射，自动增益梯度相对较小。
该类岩体的探测和解释精度通常比较高，其典型图像见图1。
图 1 完整岩体的地质雷达特征图像
2.2 断层破碎带和裂隙带
断层是一种破坏性地质构造，其内通常发育有破碎岩体、泥或地下水等，介质极不均匀，电性差异大，且断层两侧的岩体常有节理和褶皱发育，介质均一性差。
而裂隙带通常存在于断层影响带、岩脉以及软弱夹层内，裂隙内也有各种不同的非均匀充填物，介电差异大。
他们一般都有明显的反射界面，这就为地质雷达创造了良好的应用条件。
在断层或裂隙带，其地质雷达图像和波形特征较为相似，通常表现为断层和裂隙界面反射强烈，反射面附近振幅显著增强且变化大；能量团分布不均匀，破碎带和裂隙带内常产生绕射、散射，波形杂乱，同相轴错断，在深部甚至模糊不清；电磁波能量衰减快且规律性差，特别是高频部分衰减较快，自动增益梯度较大；一般反射波同相轴的连线为破碎带或裂隙带的位置。
其典型地质雷达特征图像如图 2 和图3 所示。
图2 断层破碎带地质雷达特征图像图3 裂隙带的地质雷达特征图像
虽然两者的雷达特征图像相似，但通过对比分析可大致把它们分辨开来：
a. 断层破碎带的影响范围通常比裂隙带宽，在地质雷达图像上有较宽的异常反应。
相反的，裂隙带异常在雷达图像上一般表现为相对较窄的条带。
b. 断层破碎带的波幅变化范围通常比裂隙带大，而裂隙带的振幅一般为高幅。
c. 在相对干燥情况下，断层破碎带在地质雷达图像上同相轴的连续性不如裂隙带，它的同相轴错断更明显，其波形更加杂乱，而裂隙带在地质雷达图像上同相轴的连续性反映了裂隙面是否平直、连续。
d. 探测时可参考当地的区域地质背景资料和钻孔资料，对可能遇到的地质现象做出大致的判断，为图像解释时对这两种地质现象的分辨识别提供依据。
2.3 富水带
地下水经常存在于断层带、裂隙密集带以及岩溶发育带中，含水程度和储水条件主要受构造控制。
在常见物质中，水的相对介电常数最大为80，与基岩介质相比存在明显的电性差异。
富水带地质雷达图像和波形特征一般表现为：地质雷达波在含水层表面发生强振幅反射；电磁波穿透含水层时将产生一定规律的多次强反射，在富水带内产生绕射、散射现象，并掩盖对富水带内及更深范围岩体的探测；电磁波频率由高频向低频剧烈变化，脉冲周期明显增大，电磁波能量快速衰减,能量团分布不均匀，自动增益梯度很大；因含水面通常分布连续，反射波同相轴连续性较好，波形相对较均一；从基岩到含水层是高阻抗到低阻抗介质
的变化，因而反射电磁波与入射电磁波相位相反。
其典型地质雷达特征图像见图4。
2.4 岩溶洞穴
岩溶洞穴一般出现在灰岩地层中，洞穴中可能为空、含水或填充其他物质，其地质雷达图像和波形特征通常表现为：岩溶洞穴在地质雷达图像上的形态特征主要取决于洞穴的形状、大小以及填充物的性质，一般表现为由许多双曲线强反射波组成；在洞穴侧壁上一般为高幅、低频、等间距的多次反射波组，特别是无填充物或充满水时反射波更强，而洞穴底界面反射则不太明显，只有当洞穴底部部分充填水或粘土、粉砂、砂砾性物质时底部反射波会有所增强，可见一组较短周期的细密弱反射；如果洞穴为空洞或充水洞则在洞体内部几乎没有反射电磁波；有充填物时电磁波能量迅速衰减，高频部分被吸收，反射的多为低频波，自动增益梯度大。
其典型地质雷达特征图像见图5。
岩溶洞穴的地质雷达图像特征比较明显，相对容易判断，一般根据当地岩体类型、水文地质资料及前期岩溶地质调查资料等，都能做出准确的解释。
以上典型地质现象与地质雷达图像和波形特征的对应关系简单总结，示于表2。
对不同地区的工程勘查，结合钻探和其它物探资料证实，利用这种地质雷达特征图像与典型地质现象的对应关系进行解释是比较准确的。
当前期地质、水文及钻探资料不健全时，借助于这种地质雷达图像判别经验和其它物探方法，也可以最大程度的减少多解性，提高解释的准确性。
图 4 富水带地质雷达特征图像 图 5 岩溶洞穴的雷达特征图像
破碎带（波形杂乱） 含水层（基本均匀）。
如何利用地质雷达进行地下岩层探测和地质勘察
如何利用地质雷达进行地下岩层探测和地质勘察地质雷达是一种重要的地下探测工具，它能够通过发送高频电磁波并接收返回的信号来测量地下岩层的性质和结构。
利用地质雷达进行地质勘察，能够帮助我们了解地下岩层的分布、厚度、边界以及其中可能存在的裂隙、孔隙等特征。
本文将介绍地质雷达的工作原理、应用范围以及操作技巧，并探讨如何最大程度地利用地质雷达进行地下岩层探测和地质勘察。
首先，地质雷达的工作原理是基于电磁波在地下的传播特性。
当地质雷达向地下发送高频电磁波时，部分电磁波会被地下物体反射回来并被地质雷达接收。
通过分析接收到的信号，我们可以了解地下岩层的特征。
地质雷达的探测深度一般在数十米至数百米之间，而探测分辨率较高，可以达到数厘米至数十厘米。
地质雷达的应用范围非常广泛。
它可以用于地质勘探、勘察调查、隧道工程、地质灾害预警等方面。
例如在油田勘探中，地质雷达可以帮助勘探人员了解油层的分布和厚度，从而有助于确定油井的位置和钻探方案。
在隧道工程中，地质雷达可以探测地下岩层中的断层和裂隙，帮助隧道设计人员制定合理的地质处理措施。
在地质灾害预警方面，地质雷达可以实时监测地下水位、地表下沉等变化，提供重要的预警信息，保护人们的生命财产安全。
要想最大程度地利用地质雷达进行地下岩层探测和地质勘察，首先需要选择合适的地质雷达仪器。
市场上有多种型号、品牌的地质雷达仪器可供选择，不同的仪器具有不同的性能指标。
一般来说，仪器的探测深度、分辨率、采样频率等都是重要的考虑因素。
此外，仪器的重量、体积、易用性以及数据处理软件的功能也需要考虑。
在使用地质雷达进行实地勘探时，操作技巧也非常关键。
首先，需要选择合适的地点和时间进行探测。
例如在地质勘探中，可以选择地下岩层性质变化较为明显的区域，以提高探测效果。
在操作仪器时，需要注意避免干扰源，如金属物体、电力线等。
另外，要合理设置采样参数，如采样点间距、采样时间等，以保证数据的准确性和完整性。
操作人员也需要经过专业的培训，熟练掌握地质雷达的使用方法，以提高探测的效果和精度。

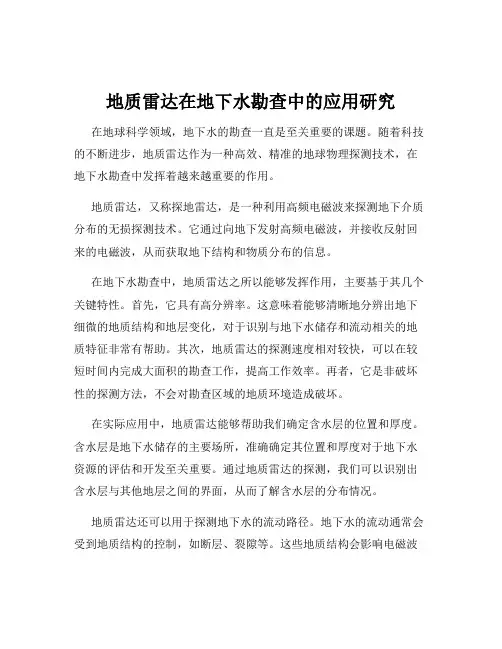

地质雷达在地下水勘查中的应用研究
地质雷达在地下水勘查中的应用研究在地球科学领域，地下水的勘查一直是至关重要的课题。
随着科技的不断进步，地质雷达作为一种高效、精准的地球物理探测技术，在地下水勘查中发挥着越来越重要的作用。
地质雷达，又称探地雷达，是一种利用高频电磁波来探测地下介质分布的无损探测技术。
它通过向地下发射高频电磁波，并接收反射回来的电磁波，从而获取地下结构和物质分布的信息。
在地下水勘查中，地质雷达之所以能够发挥作用，主要基于其几个关键特性。
首先，它具有高分辨率。
这意味着能够清晰地分辨出地下细微的地质结构和地层变化，对于识别与地下水储存和流动相关的地质特征非常有帮助。
其次，地质雷达的探测速度相对较快，可以在较短时间内完成大面积的勘查工作，提高工作效率。
再者，它是非破坏性的探测方法，不会对勘查区域的地质环境造成破坏。
在实际应用中，地质雷达能够帮助我们确定含水层的位置和厚度。
含水层是地下水储存的主要场所，准确确定其位置和厚度对于地下水资源的评估和开发至关重要。
通过地质雷达的探测，我们可以识别出含水层与其他地层之间的界面，从而了解含水层的分布情况。
地质雷达还可以用于探测地下水的流动路径。
地下水的流动通常会受到地质结构的控制，如断层、裂隙等。
这些地质结构会影响电磁波的传播和反射，地质雷达能够捕捉到这些异常，从而推断出地下水的流动路径。
此外，地质雷达对于地下水污染的监测也具有重要意义。
当地下水受到污染时，污染物的分布和扩散会改变地下介质的电磁特性。
通过地质雷达的探测，可以及时发现污染区域的范围和程度，为污染治理提供重要的依据。
然而，地质雷达在地下水勘查中也并非毫无局限性。
例如，其探测深度通常有限，对于较深的地下水系统可能无法完全探测到。
另外，电磁波在地下传播时会受到多种因素的干扰，如地下介质的复杂性、电磁噪声等，这可能会影响探测结果的准确性。
为了提高地质雷达在地下水勘查中的应用效果，需要在勘查前进行充分的现场调查和资料收集，了解勘查区域的地质背景和水文地质条件。

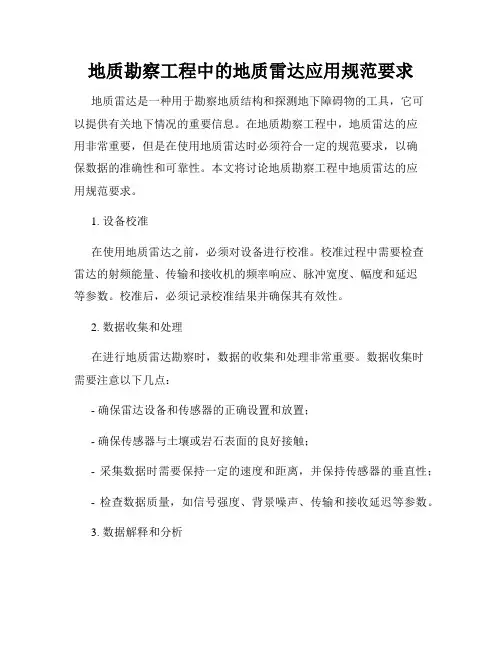

地质勘察工程中的地质雷达应用规范要求
地质勘察工程中的地质雷达应用规范要求地质雷达是一种用于勘察地质结构和探测地下障碍物的工具，它可以提供有关地下情况的重要信息。
在地质勘察工程中，地质雷达的应用非常重要，但是在使用地质雷达时必须符合一定的规范要求，以确保数据的准确性和可靠性。
本文将讨论地质勘察工程中地质雷达的应用规范要求。
1. 设备校准在使用地质雷达之前，必须对设备进行校准。
校准过程中需要检查雷达的射频能量、传输和接收机的频率响应、脉冲宽度、幅度和延迟等参数。
校准后，必须记录校准结果并确保其有效性。
2. 数据收集和处理在进行地质雷达勘察时，数据的收集和处理非常重要。
数据收集时需要注意以下几点：- 确保雷达设备和传感器的正确设置和放置；- 确保传感器与土壤或岩石表面的良好接触；- 采集数据时需要保持一定的速度和距离，并保持传感器的垂直性；- 检查数据质量，如信号强度、背景噪声、传输和接收延迟等参数。
3. 数据解释和分析收集到的地质雷达数据需要进行解释和分析，以获取有关地下结构的信息。
在进行数据解释和分析时，需要注意以下几点：- 结合场地实际情况和勘察要求，选择合适的数据处理方法和算法；- 地质雷达数据解释和分析的结果需要与其他地质资料进行对比和验证；- 根据解释和分析的结果，绘制清晰、准确的地质雷达剖面图和地下地质剖面图。
4. 数据存储和报告地质雷达的勘察结果需要进行有效的数据存储和报告。
在数据存储和报告过程中，需要注意以下几点：- 对收集到的地质雷达数据进行分类和整理，建立规范的数据存储库；- 根据勘察需求和要求，编写清晰、准确的数据报告；- 数据报告应包括地质雷达勘察的目的、方法、数据处理过程、结果和分析等内容；- 报告中的数据和图像需要具备可读性和准确性，必要时可以使用适当的标注和说明。
5. 安全操作在进行地质雷达勘察时，安全操作是至关重要的。
勘察人员需要严格遵守安全规程和操作指南，确保勘察过程中的人身安全和设备完好。
必要时，应佩戴个人防护装备，并遵循现场安全要求。

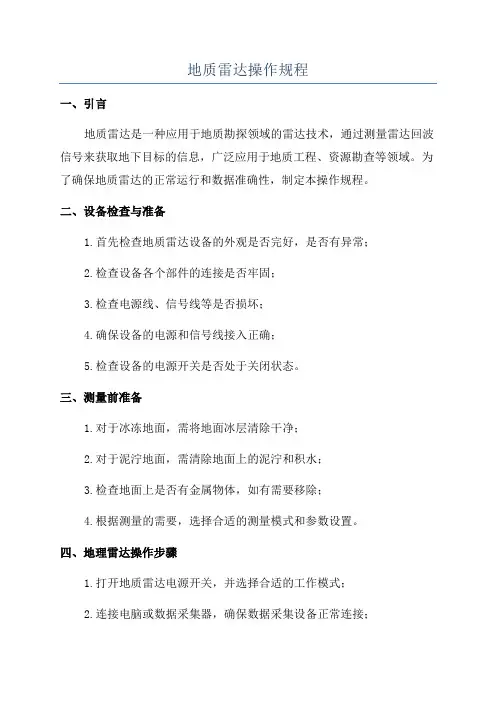

地质雷达操作规程
地质雷达操作规程一、引言地质雷达是一种应用于地质勘探领域的雷达技术，通过测量雷达回波信号来获取地下目标的信息，广泛应用于地质工程、资源勘查等领域。
为了确保地质雷达的正常运行和数据准确性，制定本操作规程。
二、设备检查与准备1.首先检查地质雷达设备的外观是否完好，是否有异常；2.检查设备各个部件的连接是否牢固；3.检查电源线、信号线等是否损坏；4.确保设备的电源和信号线接入正确；5.检查设备的电源开关是否处于关闭状态。
三、测量前准备1.对于冰冻地面，需将地面冰层清除干净；2.对于泥泞地面，需清除地面上的泥泞和积水；3.检查地面上是否有金属物体，如有需要移除；4.根据测量的需要，选择合适的测量模式和参数设置。
四、地理雷达操作步骤1.打开地质雷达电源开关，并选择合适的工作模式；2.连接电脑或数据采集器，确保数据采集设备正常连接；3.根据需要选择合适的天线和探头；4.按照设备操作手册，正确设置测量参数，包括测量范围、采样率等；5.将天线和探头固定在合适的位置，并确保安装稳固；6.如有需要，使用标定物进行仪器标定；7.若地质雷达需要移动，应谨慎操作，避免撞击或损坏设备；8.开始进行地质雷达测量。
五、测量过程操作规范1.操作人员应熟悉并掌握地质雷达仪器的操作流程；2.操作人员应避免穿戴金属物品，以避免对测量结果的影响；3.操作人员应远离雷达天线范围内的辐射，避免对人体造成伤害；4.在测量过程中，应保持设备的稳定，并避免不必要的震动；5.在测量过程中，应及时记录必要的参数信息，并标注在测量数据中；6.如遇突发情况或设备故障，应立即停止测量，并进行相应处理；7.测量结束后，应将设备电源关闭，并仔细检查设备的各个部件是否正常。
六、记录与数据处理1.在测量过程中，应准确记录测量时间、位置、参数等信息；2.测量结束后，及时保存测量数据，并备份到可靠的存储设备；3.使用专业软件对测量数据进行处理和分析，得出结论和结果；4.对于数据异常或不准确的情况，应进行数据质量控制和校正。

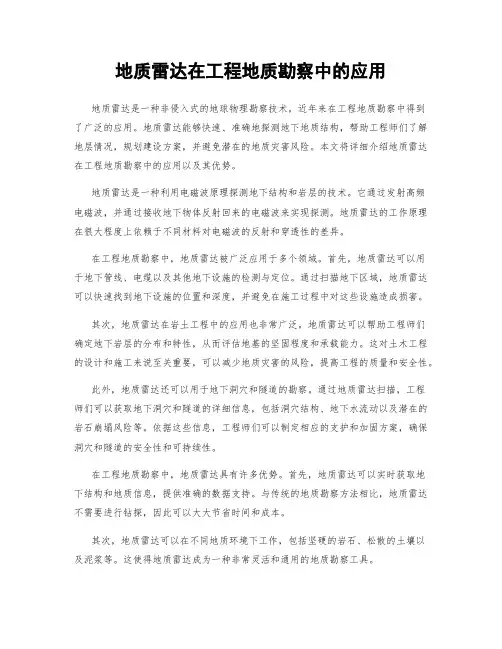

地质雷达在工程地质勘察中的应用
地质雷达在工程地质勘察中的应用地质雷达是一种非侵入式的地球物理勘察技术，近年来在工程地质勘察中得到了广泛的应用。
地质雷达能够快速、准确地探测地下地质结构，帮助工程师们了解地层情况，规划建设方案，并避免潜在的地质灾害风险。
本文将详细介绍地质雷达在工程地质勘察中的应用以及其优势。
地质雷达是一种利用电磁波原理探测地下结构和岩层的技术。
它通过发射高频电磁波，并通过接收地下物体反射回来的电磁波来实现探测。
地质雷达的工作原理在很大程度上依赖于不同材料对电磁波的反射和穿透性的差异。
在工程地质勘察中，地质雷达被广泛应用于多个领域。
首先，地质雷达可以用于地下管线、电缆以及其他地下设施的检测与定位。
通过扫描地下区域，地质雷达可以快速找到地下设施的位置和深度，并避免在施工过程中对这些设施造成损害。
其次，地质雷达在岩土工程中的应用也非常广泛。
地质雷达可以帮助工程师们确定地下岩层的分布和特性，从而评估地基的坚固程度和承载能力。
这对土木工程的设计和施工来说至关重要，可以减少地质灾害的风险，提高工程的质量和安全性。
此外，地质雷达还可以用于地下洞穴和隧道的勘察。
通过地质雷达扫描，工程师们可以获取地下洞穴和隧道的详细信息，包括洞穴结构、地下水流动以及潜在的岩石崩塌风险等。
依据这些信息，工程师们可以制定相应的支护和加固方案，确保洞穴和隧道的安全性和可持续性。
在工程地质勘察中，地质雷达具有许多优势。
首先，地质雷达可以实时获取地下结构和地质信息，提供准确的数据支持。
与传统的地质勘察方法相比，地质雷达不需要进行钻探，因此可以大大节省时间和成本。
其次，地质雷达可以在不同地质环境下工作，包括坚硬的岩石、松散的土壤以及泥浆等。
这使得地质雷达成为一种非常灵活和通用的地质勘察工具。
此外，地质雷达可以提供高分辨率的地下图像。
它可以探测到地下细微的结构变化，如岩层的接触面和裂缝等，从而帮助工程师们更好地理解地下地质情况。
尽管地质雷达在工程地质勘察中具有许多优势，但也存在一些限制和挑战。
地质雷达操作规程
地质雷达法检测操作规程1、地质雷达法合用范围地质雷达法可用于地层划分、岩溶和不均匀体的探测、工程质量的检测，如检测衬砌厚度、衬砌暗地里的回填密实度和衬砌内部钢架、钢筋等分布，地下管线探查及隧道超前地质预报等。
2、地质雷达主机技术指标：（1）系统增益不低于150dB；（2）信噪比不低于60dB；（3）采样间隔普通不大于0.5ns、A/D模数转换不低于16位；（4）计时误差小于1ns；（5）具有点测与连续测量功能，连续测量时，扫描速率大于64次/秒；（6）具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能；（7）具有现场数据处理功能，实时检测与显示功能，具有多种可选方式和现场数据处理能力。
3、地质雷达应符合下列要求：（1）探测体的厚度大于天线有效波长的1/4，探测体的宽度或者相邻被探测体可以分辨的最小间距大于探测天线有效波第一聂菲儿带半径。
（2）测线经过的表面相对平缓、无障碍、易于天线挪移。
（3）避开高电导屏蔽层或者大范围的金属构件。
4、地质雷达天线可采用不同频率的天线组合，技术指标为：（1）具有屏蔽功能；（2）最大探测深度应大于2m；（3）垂直分辨率应高于2cm。
5、现场检测（1）测线布置1、隧道施工过程中质量检测应以纵向布线为主，横向布线为辅。
纵向布线的位置应在隧道的拱顶、摆布拱腰、摆布边墙和隧道底部各布置一条；横向布线可按检测内容和要求布设线距。
普通情况线距8～12m；采用点测时每断面不少于6点。
检测中发现不合格地段应加密测线或者测点。
2、隧道竣工验收时质量检测应纵向布线，必要时可横向布线。
纵向布线的位置应在隧道拱顶、摆布拱腰和摆布边墙各布一条；横向布线线距8～12m；采用点测时每断面不少于5个点。
需确定回填空洞规模和范围时，应加密测线和测点。
3、三线隧道应在隧道拱顶部位增加2条测线。
4、测线每5～10m应有一历程标记。
（2）介质参数的标定：检测前应对衬砌混凝土的介电常数或者电磁波速做现场标定，且每座隧道不少于一处，每处实测不少于3次，取平均值为该隧道的介电常数或者电磁波速。
地质雷达法
地质雷达法
地质雷达法是一种应用电磁场变化，以辅助在地下测量并立体显示的地质勘探方法。
该方法的原理是：在一个区域内以一定的间隔沿一个方向施加一个抛物线型电磁波，然后依次接收地底反射回来的电磁信号，从而克服了地下可视化现象的局限，获取地下地质构造、地层变化、地下水活动及各种地质信息的技术方法。
地质雷达方法的数据处理和分析的关键环节是原始记录的重建与识别。
从元数据中获得初步信息，经过自动处理，生成处理过的图像，再根据地质结构特征，恢复中、100、500m反射板深度，同时对深度、光滑度及灰度进行扫描，定位精度达到1-2m，用反射率度量地质层析成分；用低频带限制来展示非反射强度；用梯度角度度量中、小尺度的构造变化；用梯度值测量总体反射板形态及反射率的强弱；用反射板深度、梯度值和强度的变化来度量板的形状和大小等。
地质雷达方法对地质调查有着重要的作用。
一是可以在事先没有地质资料的地区快速预测大致的基本地质条件，二是可以在内部结构和成分不明显表现的单无岩体调查中准确分辨，从而发现低频反射深度特征，三是可用于复杂地质条件下精细地质调查，从而提高对岩性结构及地下水活动特征的认识，以及深入了解地质背景。
地质雷达的原理
地质雷达的原理地质雷达是一种利用雷达原理进行地下探测的仪器。
它通过向地下发送电磁波并接收反射回来的波束，对地下的物质成分和结构进行探测和分析。
地质雷达可以在不破坏地表的情况下，获取地下的信息，对于地质勘探、地下水资源调查、工程建设等具有重要的应用价值。
地质雷达的工作原理基于电磁波在空间中的传播和被物体散射的特性。
当电磁波从雷达发射器发出后，会以电磁波的速度在空间中传播。
当电磁波遇到不同介质的边界时，会发生折射、反射、透射等现象。
在地质雷达探测中，电磁波主要与地下介质的电磁性质相互作用。
当电磁波与地下物质相互作用时，会发生电磁波的散射和衰减。
地下介质的电磁性质与地质雷达中的频率密切相关，因此地质雷达的探测效果受到频率的影响。
地质雷达通常用的是探地雷达，探地雷达通过发送一系列高频的短脉冲信号，然后记录回波的强度和到达时间。
根据回波的强度和时间，可以对地下物质的位置、形状和电磁性质进行分析。
在地质雷达的探测过程中，主要有以下几个步骤：1. 雷达发射：地质雷达通过雷达发射器发送高频电磁波到地下。
常用的频率范围为几百兆赫兹到几吉赫兹。
2. 地下物质的散射和衰减：电磁波在地下遇到物质后，会发生反射、散射和衰减等现象。
不同类型的地下物质对电磁波的散射和衰减程度不同，从而产生不同的回波信号。
3. 回波接收：地质雷达的接收器接收到从地下反射回来的回波信号。
接收到的回波信号可以包含有关地下物质的信息。
4. 数据处理：接收到的回波信号经过合适的处理和分析，可以从中提取出地下物质的信息，如深度、形态、电磁性质等。
常见的数据处理方法包括滤波、叠加、模式匹配等。
5. 显示与解读：处理后的数据可以通过图像或曲线等形式显示出来。
地质雷达的操作员可以根据显示的结果对地下物质进行解读，判断该地下物质的性质和分布情况。
地质雷达的原理基于电磁波的传播和地下物质对电磁波的散射和衰减等特性。
通过发送和接收电磁波，并结合合适的数据处理和解读方法，可以获取地下物质的信息。
地质雷达技术应用要点
地质灾害预警
灾害预警
利用地质雷达技术可以监测地质灾害的发生和发展，及时发出预警信息，减少 灾害造成的人员伤亡和财产损失。
灾害评估
通过对地质灾害的评估，可以了解灾害的性质、规模和影响范围，为灾害治理 和恢复提供基础资料。
资源勘探与开发
资源勘探
利用地质雷达技术可以对地下资源进行勘探，包括石油、天然气、矿产等，为资 源的开发和利用提供基础资料。
城市地下管线探测
01
城市地下管线探测是地质雷达技术的 另一个重要应用领域。城市地下管线 种类繁多、分布复杂，传统的探测方 法难以满足需求。而地质雷达技术能 够快速准确地获取地下管线的分布、 埋深、材质等信息，为城市地下管线 的规划、建设和管理提供重要的技术 支持。
02
在城市地下管线探测中，地质雷达技 术具有无损、高效、高精度等优点， 能够有效地避免对原有管线造成破坏 。同时，通过数据处理和分析，可以 进一步了解地下管线的运行状况和存 在的问题，为管线的维护和更新提供 依据。
电磁波传播速度
在理想介质中，电磁波以光速传播。 但在实际介质中，由于介电常数和磁 导率的影响，电磁波的传播速度会有 所变化。
电磁波传播方向
电磁波的衰减
电磁波在传播过程中会因为介质的吸 收、散射和折射等原因而逐渐衰减。
电磁波在传播过程中，其电场和磁场 方向相互垂直，且与传播方向呈右手 螺旋关系。
雷达探测原理
依据。
THANKS
感谢观看
数据解释
根据地质知识和经验，对雷 达数据进行解释和分析，推 断出地下岩土层的结构、性 质和分布等信息。
数据可视化
将雷达数据转换成可视化 的图像或模型，便于更直 观地分析和理解地下结构。
03
地质勘探中的地质雷达技术
地质勘探中的地质雷达技术地质雷达技术是地球科学领域中一种非常重要的勘探技术，它能够通过无损检测方式获得地下结构的信息。
本文将介绍地质雷达技术的原理、应用领域以及未来的发展趋势。
一、地质雷达技术的原理地质雷达技术利用微波信号与地下物质相互作用的特性，通过检测回波信号来确定地下结构。
其原理可以简单概括为发射、接收和处理三个步骤：1. 发射：地质雷达系统通过天线发射微波信号，这些信号会在地下不同介质的界面上发生反射、折射、散射等现象。
2. 接收：接收系统会收集回波信号，并将其转化为电信号发送到处理系统进行分析。
3. 处理：处理系统对接收到的信号进行时频分析，通过波形和幅度的变化来获得地下结构的信息。
二、地质雷达技术的应用领域地质雷达技术在地球科学领域有着广泛的应用，可以用于以下几个方面：1. 地质勘探：地质雷达技术可以用于地质勘探，例如矿产资源勘探、岩溶地貌勘察、地下水资源调查等。
通过地质雷达扫描，可以获取地下结构的信息，帮助勘探人员确定勘探区域的地质构造和岩石性质。
2. 土壤研究：地质雷达技术对于土壤研究也有很大的帮助。
通过对土壤中微波信号的分析，可以获取土壤的含水量、密度、孔隙率等信息，有助于土壤质地评价和土壤污染监测。
3. 工程勘察：地质雷达技术在工程勘察中起到了重要的作用。
它可以用于检测地下管线、洞穴、地下隧道等工程建设中的隐患，帮助工程师减少钻探次数、提高工作效率，并确保施工的安全性。
4. 灾害监测：地质雷达技术在灾害监测方面也有广泛应用。
例如，它可以用于监测地质滑坡、地下水位变化、地震活动等，为灾害预警和防治提供重要的数据支持。
三、地质雷达技术的发展趋势随着科技的不断进步，地质雷达技术也在不断发展。
未来，地质雷达技术可能朝着以下几个方向发展：1. 分辨率提升：随着雷达系统技术的改进，地质雷达的分辨率将进一步提升，可以获取更精细的地下结构信息。
2. 多频段应用：地质雷达技术可以利用多种频段的微波信号，通过对多频段信号的处理来获取更丰富的地下信息。
