成都市文翁实验学校物理内能专题练习（解析版）一、初三物理内能易错压轴题（难）1．小明家买了一台太阳能热水器，他发现真空管是太阳能热水器的核心部件，那热水器内水吸收热量的多少与什么因素有关呢？他把问题告诉物理小组的成员，大家一起做出了如下猜想：猜想一：热水器内水吸收的热量多少与环境温度有关；猜想二：热水器内水吸收的热量多少与光照强度有关；猜想三：热水器内水吸收的热量多少与真空管的材料有关。
（1）经查阅资料发现，真空管在内玻璃管的表面上涂有吸收涂层，用来吸收太阳辐射，其中太阳能属于________（选填“可再生”或“不可再生”）能源。
经阳光照射，太阳能转化成内能，水从涂层吸收热量，水温升高，质量________，密度________（后两空均选填“变大”“变小”或“不变”），热水向上运动。
（2）实验小组在两根完全相同的真空管内装入初温、质量________的水，分别面对太阳光放入光照强度相同但温度不同的环境中，经过相同时间后测量水温，发现水温几乎相等。
由此得出猜想一是______（选填正确或错误）的。
（3）小组成员联系实际，想到夏天如果没有阳光，热水器的水温就较低，而冬天如果有太阳，热水器内水温就很热，于是他们得出结论：热水器内水吸收热量的多少与光照强度________（选填“无关”或“有关”）。
（4）在探究猜想三的实验中，该小组找到了三根外形相同但材料不同的真空管，给管内灌满水，面对阳光，每隔相同的时间检测罐内水的温度，得到的实验数据如下表所示，为了更好地利用太阳能，你建议他家应选择________制成的热水器。
【答案】可再生不变变小相同错误有关紫金管【解析】【分析】【详解】(1)[1]再生能源是不需人为参与，可以循环再生的能源，如太阳能、水能、风能、潮汐能、地热能等。
[2][3]水从涂层吸收热量，水温升高，水的多少没有变化，所以睡得质量不变，但由于水吸收热量，水的体积会增大，所以水的密度会变小。
【物理】物理电功率练习题及答案及解析

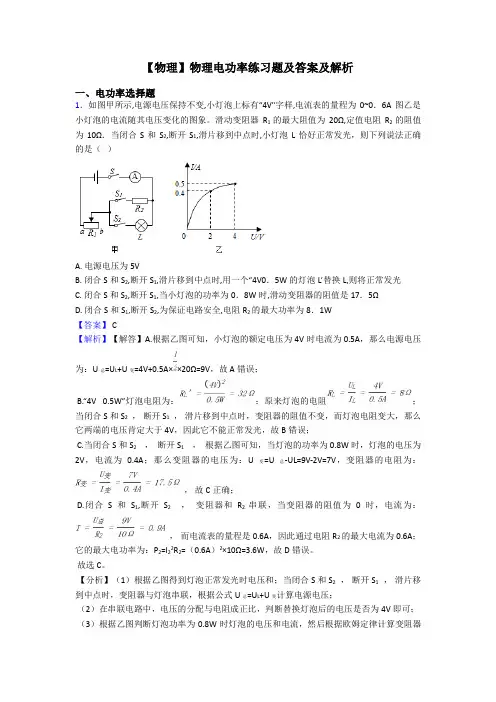

【物理】物理电功率练习题及答案及解析一、电功率选择题1．如图甲所示,电源电压保持不变,小灯泡上标有“4V"字样,电流表的量程为0~0．6A图乙是小灯泡的电流随其电压变化的图象。
滑动变阻器R1的最大阻值为20Ω,定值电阻R2的阻值为10Ω．当闭合S和S2,断开S1,滑片移到中点时,小灯泡L恰好正常发光，则下列说法正确的是（）A. 电源电压为5VB. 闭合S和S2,断开S1,滑片移到中点时,用一个“4V0．5W的灯泡L’替换L,则将正常发光C. 闭合S和S2,断开S1,当小灯泡的功率为0．8W时,滑动变阻器的阻值是17．5ΩD. 闭合S和S1,断开S2,为保证电路安全,电阻R2的最大功率为8．1W【答案】 C【解析】【解答】A.根据乙图可知，小灯泡的额定电压为4V时电流为0.5A，那么电源电压为：U总=U L+U变=4V+0.5A××20Ω=9V，故A错误；B.“4V0.5W”灯泡电阻为：；原来灯泡的电阻；当闭合S和S2，断开S1，滑片移到中点时，变阻器的阻值不变，而灯泡电阻变大，那么它两端的电压肯定大于4V，因此它不能正常发光，故B错误；C.当闭合S和S2，断开S1，根据乙图可知，当灯泡的功率为0.8W时，灯泡的电压为2V，电流为0.4A；那么变阻器的电压为：U变=U总-UL=9V-2V=7V，变阻器的电阻为：，故C正确；D.闭合S和S1,断开S2，变阻器和R2串联，当变阻器的阻值为0时，电流为：，而电流表的量程是0.6A，因此通过电阻R2的最大电流为0.6A；它的最大电功率为：P2=I22R2=（0.6A）2×10Ω=3.6W，故D错误。
故选C。
【分析】（1）根据乙图得到灯泡正常发光时电压和；当闭合S和S2，断开S1，滑片移到中点时，变阻器与灯泡串联，根据公式U总=U L+U变计算电源电压；（2）在串联电路中，电压的分配与电阻成正比，判断替换灯泡后的电压是否为4V即可；（3）根据乙图判断灯泡功率为0.8W时灯泡的电压和电流，然后根据欧姆定律计算变阻器的阻值；（4）闭合S和S1,断开S2，变阻器和R2串联，计算变阻器阻值为0时的电流与电流表的量程比较，从而确定电阻R2的最大电流，最后根据公式P=I2R计算即可。
中考物理《电功率》专项练习题(附答案)
13.小李从小养成了节约能源的良好习惯，经常观察家里面的电能表，提醒父母家里用电情况。上月末他家电能表示数为1959.6kW•h，本月末示数如图所示，则本月他家用电 ______kW•h；他家里有一台“220V 1100W”的电饭锅，该电饭锅正常工作时的电阻为 ______Ω；某次小李让该电饭锅单独正常工作6分钟，电能表转盘转动了 ______转。
A. 旋转旋钮开关到“1”时，水壶处于保温档
B. 水吸收的热量为3.36×105J
C. 此热水器加热档的热效率为84%
D. 在保温时，接入电路电阻的阻值为48.4Ω
8.如图所示电路中，电源电压恒定不变，小灯泡 标有“ ”字样（不考虑湿度对灯丝电阻的影响），滑动变阻器 标有“ ”字样， 是定值电阻，电压表量程为 ，电流表量程为 。闭合开关 ，断开开关 ，小灯泡 恰好正常发光。将 的滑片 移至最右端，闭合开关 ，断开开关 ，此时电压表示数为 ， 消耗的功率为 ；向左移动滑片 至某点，此时电压表示数为 ， 消耗的功率为 。已知 和 。下列说法中正确的是（ ）
A. 两电阻的阻值之比为R1：R2=2： 1
B. 两图中电源的电压之比为U1：U2=3：2
C. 两图中流过R2的电流之比为I2甲：I2乙=3：2
D. 两图电路消耗的总功率之比为P甲：P乙=2： 1
4.如图所示，电源电压保持不变，定值电阻 。将滑片滑到滑动变阻器的b端时，闭合开关，电压表的读数为3V；将滑片滑到滑动变阻器的中点时，电压表的读数为4.5V。下列判断正确的是（ ）
成都市文翁实验学校中考物理试题 含答案
成都市文翁实验学校中考物理试题含答案一、选择题1．下列关于声现象的说法中正确的是（）A．课堂上老师用“小蜜蜂”讲课，主要是为了提高声音的音色B．模仿别人的声音很像，说的是两人声音音调基本相同C．“声呐”设备是利用超声波工作的D．学校周边路段禁止汽车鸣笛是在传播途中减弱噪声2．如图是汽车四冲程发动机的一个冲程示意图，下列说法正确的是A．该冲程是做功冲程B．该冲程机械能转化为内能C．这种汽车对环境没有污染D．此发动机的效率可达90%3．下列关于简单机械的理解，错误的是：（）A．木螺丝能轻松拧入木头，螺丝的螺纹可看作是一个斜面B．汽车方向盘是一个轮轴，其本质是一个等臂杠杆C．将绳子把两根光滑的木棍绕起来，可以看作是滑轮组D．蜡烛跷跷板在两端蜡烛都点燃时能上下摆动，因此可以看作是一个杠杆4．溧阳平桥石坝，没有使用钢筋混凝土，靠浆砌石建成，近年来成为远近闻名的旅游景点，如图所示为溧阳平桥石坝的切面示意图、水坝左侧水面高，右侧水面低，A和B两点处于同一高度，A和C两点到各自液面的距离相等，水在A、B和C三点产生的压强分别为p A、p B和p C．则（）A．p A＝p B＞p C B．p A＝p B＜p C C．p A＝p C＞p B D．p A＝p C＜p B 5．如图所示是“探究不同物质吸热升温现象”和“探究电流的热效应与电阻关系”的实验，关于这两个实验，下列说法正确的是（）A．研究对象都是容器中的液体B．都要控制吸热液体的质量相同C．都要控制吸热液体的种类相同D．都要通过温度计上升的示数比较吸热的多少6．下列有关热现象的说法，正确的是（）①物体吸收热量时内能增加，温度一定升高②在热水中滴入墨水，热水很快变色属于扩散现象③热传递过程中放出热量的也可能是内能小的物体④物体的内能与温度有关，温度不变，物体的内能一定不变A．只有②③正确B．只有②④正确C．只有①③正确D．①②③④都正确7．下列交通提示用语与惯性无关的是（）A．遵守交规，请靠右行驶B．车辆起步，请抓好扶手C．注意安全，请保持车距D．车辆转弯，请坐稳扶好8．下列做法，符合安全用电原则的是（）A．使用测电笔时手接触笔尾金属体B．家庭电路中控制灯的开关应串联接在灯与零线之间C．将用电器三角插头最长脚折断后，插在两孔插座上使用D．用电器失火时，先用灭火器灭火，等火小后，切断电源9．下列描述中，能用光的反射知识解释的是（）A．小孔成像B．雨后彩虹C．清澈见底D．湖边倒影10．如图所示，京东智能配送机器人正在使用GPS定位进行全场景配送，GPS定位技术传递信息主要是利用（）A．电磁波B．超声波C．次声波D．红外线11．图甲是一款能发电的魔方.玩魔方时，转动魔方就能产生电能。
成都物理电功率(篇)(Word版 含解析)

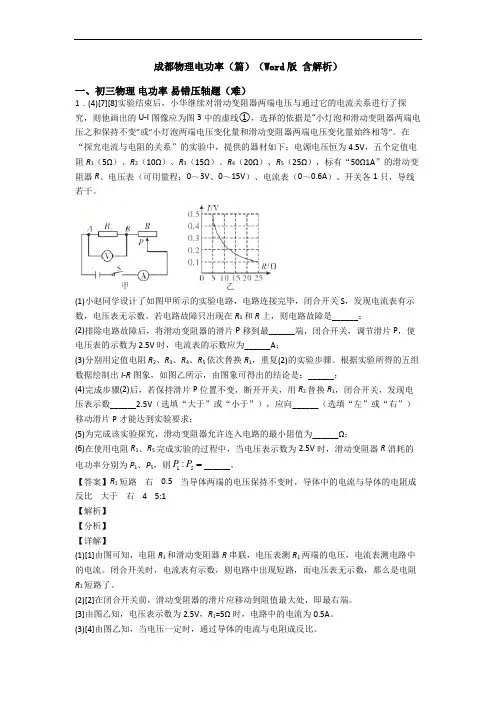

成都物理电功率（篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．(4)[7][8]实验结束后，小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究，则他画出的U-I 图像应为图3中的虚线①，选择的依据是“小灯泡和滑动变阻器两端电压之和保持不变”或“小灯泡两端电压变化量和滑动变阻器两端电压变化量始终相等”。
在“探究电流与电阻的关系”的实验中，提供的器材如下：电源电压恒为4.5V ，五个定值电阻R 1（5Ω）、R 2（10Ω）、R 3（15Ω）、R 4（20Ω）、R 5（25Ω），标有“50Ω1A ”的滑动变阻器R 、电压表（可用量程：0～3V 、0～15V ）、电流表（0～0.6A ）、开关各1只，导线若干。
(1)小赵同学设计了如图甲所示的实验电路，电路连接完毕，闭合开关S ，发现电流表有示数，电压表无示数。
若电路故障只出现在R 1和R 上，则电路故障是______；(2)排除电路故障后，将滑动变阻器的滑片P 移到最______端，闭合开关，调节滑片P ，使电压表的示数为2.5V 时，电流表的示数应为______A ；(3)分别用定值电阻R 2、R 3、R 4、R 5依次替换R 1，重复(2)的实验步骤。
根据实验所得的五组数据绘制出I -R 图象，如图乙所示，由图象可得出的结论是：______；(4)完成步骤(2)后，若保持滑片P 位置不变，断开开关，用R 2替换R 1，闭合开关，发现电压表示数______2.5V （选填“大于”或“小于”），应向______（选填“左”或“右”）移动滑片P 才能达到实验要求；(5)为完成该实验探究，滑动变阻器允许连入电路的最小阻值为______Ω；(6)在使用电阻R 1、R 5完成实验的过程中，当电压表示数为2.5V 时，滑动变阻器R 消耗的电功率分别为P 1、P 5，则15:P P ______。
【答案】R 1短路 右 0.5 当导体两端的电压保持不变时，导体中的电流与导体的电阻成反比 大于 右 4 5:1【解析】【分析】【详解】(1)[1]由图可知，电阻R 1和滑动变阻器R 串联，电压表测R 1两端的电压，电流表测电路中的电流。
【物理】成都市中考物理电功率专项检测试卷(含答案)
【物理】成都市中考物理电功率专项检测试卷（含答案）一、选择题1．具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。
图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。
下列说法正确的是（）A. 开关旋至“1”档，开启化霜功能B. 开启防雾功能，电路总电阻为5ΩC. 化霜与防雾电路的总功率之差为15WD. 从防雾到除露，电路总电流变化1A 【答案】 C【解析】【解答】由图知道，当开关旋至“1”档时，两条电阻丝串联接入电路，此时电路总电阻最大为2R=2×10Ω=20Ω，由知道，此时电功率最小，开启防雾功能，AB不符合题意；此时电路中的电流是： =0.5A；此时电路的总功率是：P1=UI1=10V×0.5A=5W；当开关旋至“2”档时，一条电阻丝单独接入电路，电阻较大（大于并联时的总电阻），电路消耗的功率较小，此时为除露功能；此时电路中的电流是：=1A；从防雾到除露，电路总电流变化量是：I2-I1=1A-0.5A=0.5A，D不符合题意；当开关旋至“3”档时，两条电阻丝并联接入电路，总电阻最小，总功率最大，此时为化霜功能，电路的总电阻是：，电路的总电流是：=2A；此时总功率是：P3=UI3=10V×2A=20W，化霜与防雾电路的总功率之差是：P3-P1=20W-5W=15W，C符合题意。
故答案为：C【分析】结合电路图，理清开关处于不同状态时元件的连接方式，由知道对应的状态，再逐项进行计算即可.2．有两只灯泡L1、L2，分别标有“220V（100W”和“220V（40W”的字样。
若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A. 两灯正常发光时，L1的电阻较大B. 两灯并联接入220V的电路，L1、L2消耗功率之比是2:5C. 两灯串联接入220V的电路，L1消耗的功率小于25WD. 两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W【答案】 C【解析】【解答】解：（1）由P=UI= 可得，两灯泡正常发光时的电阻分别为：则R1<R2，即L1的电阻较小，A不符合题意；（2）两灯并联接入220V的电路，它们两端的电压等于220V，均能正常发光，则L1、L2消耗功率之比P1：P2=100W：40W=5：2，B 不符合题意；（3）两灯串联接入220V的电路时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流，消耗的功率，C符合题意；两灯泡消耗总功率，D不符合题意。
成都市文翁实验学校中考物理试题 含答案
成都市文翁实验学校中考物理试题含答案一、选择题1．如图所示的简单机械，在使用中属于省力杠杆的是（）A．钳子B．筷子C．理发剪刀D．食品夹2．小刚探究某物质熔化和沸腾的实验如甲所示，他把100g某种固体碾碎后放入试管中，插入温度计，再将试管放在装有水的烧杯中加热（物质在相同时间内吸收的热量相等）。
根据实验数据画出的图像如图乙所示，实验结束时，小明发现从开始加热到实验结束的10min内消耗4g酒精，酒精的热值3.0×107J/kg，这种物质的液态比热容c=1.8×103J/（kg·℃）下列选项错误的是（）A．该物质熔化时温度没有改变但内能增加了B．从开始沸腾到实验结束物质所要吸收的热量为7.2×103JC．该物质固态时的比热容为2.7×103J/（kg℃）D．该装置能量的转化效率为30%3．（2017•杭州卷）如图所示装置，在水平拉力F的作用下，物体M沿水平地面做匀速直线运动，已知弹簧秤读数为10牛，物体M的运动速度为1米/秒（若不计滑轮与绳子质量、绳子与滑轮间的摩擦、滑轮与轴间摩擦），那么在此过程中（）A．物体M与地面间的摩擦力为5牛B．物体M与地面间的摩擦力为10牛C．水平拉力F做功的功率为20瓦D．1秒内滑轮对物体M做功为10焦4．某大学两位研究生从蚂蚁身上得到启示，设计出如图所示的“都市蚂蚁”概念车．这款概念车小巧实用，有利于缓解城市交通拥堵．下列关于正在城市中心马路上行驶的此车说法正确的是（）A．以路面为参照物，车是静止的B．以路旁的树木为参照物，车是静止的C．以路旁的房屋为参照物，车是运动的D．以车内的驾驶员为参照物，车是运动的5．如图所示，一个物体沿斜面向下做匀速直线运动，下列说法正确的是（）A．物体下滑过程中，其惯性不断增大B．物体下滑过程中，物体的动能不断增大C．物体从A点运动到B点的过程中，其机械能保持不变D．物体运动到A、B两点时，其对斜面施加的力的合力大小相等6．如图所示，两只相同的气球，分别充入氢气和空气，充气后体积相同，放飞气球时只有氢气球升上空中，若它们的重力分别为G氢和G空，在空气中受到的浮力分别为F氢和F空，则下列判断正确的是（）A．F氢＞F空B．F氢＝F空C．G氢＞G空D．G氢＝G空7．如图所示，一根重木棒在A点的拉力F的作用下以O点为轴，由竖直位置逆时针匀速转到水平位置的过程中，若动力臂为l，动力与动力臂的乘积为M，则（）A．F沿水平方向时，l减小、F逐渐变大、M减小B．F沿竖直方向时，l减小、F不变、M变大C．F作用在A点时杠杆一定是省力杠杆D．F无论沿哪个方向M均变大8．地磁场被称为地球生命的“保护伞”。
中考物理总复习《电功率的实验题》专项练习题(附带参考答案)
中考物理总复习《电功率的实验题》专项练习题(附带参考答案)学校:___________班级：___________姓名：___________考号：___________ 1．小明探究电流一定时，导体消耗的电功率与导体电阻的关系”，现有实验器材：稳压电源、电压表、电流表、滑动变阻器、电阻箱（符号为）、开关及若干导线。
(1)为了完成此探究实验，请你在题图的虚线框内将实验电路图补充完整；若连接电路后，闭合开关，发现电压表的指针偏转如题图所示，其原因可能是。
(2)实验中利用公式计算电阻箱阻值不同时消耗的电功率，实验过程需要记录的物理量有：电阻箱两端电压U、通过电阻箱的电流I和。
(3)在实验中，小明需多次改变电阻箱的阻值进行测量，每改变一次阻值，都必须移动滑动变阻器的滑片来控制，多次改变电阻箱阻值的目的是。
(4)完成上述实验后，小明又从实验室借了一个额定功率为2.5V的小灯泡和一个单刀双掷开关，设计了题图所示实验电路图来测量小灯泡的额定功率，实验如下：闭合开关S1，将开关S2拨到触点2，把电阻箱调到10Ω，刚好使电压表的示数为2.5V；再将开关S2拨到触点l，读出电压表的示数为4.5V，小灯泡额定功率P= W。
2．在测量小灯泡电功率的实验中，提供的器材有：3V的电源、标有“2.5V”的小灯泡、滑动变阻器R、电流表、电压表、开关及导线若干。
（1）小虎所接的实验电路如图甲所示，电路中部分连接不合理，但只需改动一根导线，即可使电路连接正确。
请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；（2）小明改正错误后，闭合开关，发现电流表无示数，电压表示数接近电源电压，故障的原因可能是；（3）排除故障后，实验中，当电压表示数为2V，为了测出小灯泡的额定功率，他应该把滑片P向（选填“A”或“B”）移动；（4）小华进行多次实验，得到小灯泡两端的电压与电流的关系图像如图乙实线所示，则根据图像可知，滑动变阻器两端电压与通过它的电流关系U～I图像应为图乙中的虚线（选填“①”、“①”或“①”），小灯泡的额定功率为W，可确定实验中所使用的滑动变阻器的最大阻值不小于Ω；（5）小明为了测出小灯泡的额定功率，他利用如图丁所示的电阻箱和滑动变阻器设计测量电路，但在实际操作时将开关S2拨到位置1时，无法调到额定电压，从而无法测出额定功率，其原因是。
