2016升级版 降压恒流芯片
典型应用电路图
概述
AS10U16 是一款高效率，降压型高亮
度LED灯恒流驱动芯片。
内置60V/36A
功率MOS管，尤其适合宽输入电压范围
的LED驱动。
AS10U16采用固定关断时间的峰值
电流控制方式，其工作频率最高可达
1MHz，可使外部电感和滤波电容体积减
小，效率提高，节省PCB面积。
关断时间
最小为620ns，并可通过外部电容进行调
节，工作频率也可根据用户要求进行调节。
在EN端加PWM信号，可调节LED灯的
亮度。
AS10U16通过调节外置电流检测电
阻的阻值来设置流过LED灯的电流，从而
设置LED灯的亮度，流过LED灯的电流
可从几十毫安到4.5安培变化。
AS10U16采用MSOP-16/PP封装。
散
热片内置接SW脚。
特点
内置60V功率管
宽输入电压范围：8V~60V
高效率：可高达92%
最大工作频率：1MHz
峰值电流采样电压：250mV
亮度可调：EN端加PWM信号
关断时间可调
内置电流采样前沿消隐电路
应用领域
平板显示器LED背光灯
电动自行车灯
LED射灯
强光手电筒
汽车灯
订货信息产品型号
AS10U16 丝印
封装及管脚分配
GND EN GNDP SW VDD TOFF
CS CS
SW SW SW SW CS CS
CS CS
管脚描述
内部电路方框图
SW
CS
TOFF
EN
图2：AS10U16内部电路方框图
极限参数
（注1）
注1：超过上表中规定的极限参数会导致器件永久性损坏。
而工作在以上极限条件下可能会影响器件的可靠性。
推荐工作条件
（注2）
注2：推荐工作范围是指在该范围内，器件功能正常，但并不完全保证满足个别性能指标。
电气特性
除非特别说明，V DD=5V，T A=25o C
典型参数曲线
C
除非特别说明，V IN =5V，T A =25 o
MOS管特性
应用指南
工作原理
AS10U16采用峰值电流检测和固定关断时间的控制方式。
电路工作在开关管导通和关断两种状态。
参见图1所示的典型应用电路图，当MOS 开关管处于导通状态时，输入电压V IN 通过LED 灯、电感L 1、MOS 开关管、电流检测电阻R CS 对电感充电，流过电感的电流随充电时间逐渐增大，当电流检测电阻R CS 上的电压降达到电流检测阈值电压V CS_TH
时，控制电路使得DRV 输出端变为低电平并关断MOS 开关管。
当MOS 开关管处于关断状态时，电感通过由LED 灯、续流二极管D FW 以及电感自身组成的环路对电感储能放电。
MOS 开关管在关断一个固定的时间T OFF 后，重新回到导通状态，并重复以上导通与关断过程。
T OFF
设置
固定关断时间可由连接到TOFF 引脚端的电容C OFF 设定：
D
0.51150(7.3)OFF OFF T K C pF T =*Ω*++
其中T D =61ns 。
如果不外接C OFF ，AS10U16内部将关断时间设定为620ns 。
最小导通时间TON_MIN
芯片的导通时间TON 由下式决定
*TOFF VLED
TON VIN VLED
=
-
必须保证TON 大于250nS(通过设置TOFF 电容实现)。
否则会损坏芯片。
输出电流设置
LED 输出电流由电流采样R CS 以及T OFF
等参数设定：
CS 1
0.252LED OFF
LED V T I R L *=
- 其中V LED 是LED 的正向导通压降，L 1
是电感值。
电感取值
为保证系统的输出恒流特性，电感电流应工作在连续模式，要求的最小电感取值为：
1LED OFF CS 4L V T R >**
系统工作频率
系统工作频率F S 由下式确定：
IN LED
S IN OFF
V V F V T -=
*
VDD 旁路电容
需注意的是，芯片VDD 引脚需并联一个2.2uF 以上的旁路电容，以保证电路稳定工作。
芯片布局考虑
电流检测电阻RCS 到芯片CS 引脚以及GND 引脚的连线需尽量粗而短，以减小连线寄生电阻对输出电流精度的影响。
如果通路上有过孔，则需多打几个过孔，以减小通孔对输出电流精度的影响。
最大输出电流与功耗
芯片最大输出电流可达3.5A 以上。
但需要注意芯片上的功耗不能超过封装所允许的额定值。
并非在所有条件下都能输出3.5A 的电流。
消耗在芯片上的功耗计算如下式：
2***ILED RDSON VLED
P VIN η
=
在设计输出电流时，必须根据上式计算消耗在芯片上的功耗是否合理。
封装信息SOP16封装参数SOP16封装参数。
SM3201 降压型可调光LED恒流驱动芯片
LED 平均输出电流计算公式：
Iout
0.1 * VDIM 0.5V VDIM 2.5V 2.5 * Rs
VDIM 在 2.5V VDIM 5V 范围内 LED 保持 100%电流等于 Iout
0.1 Rs
通过 PWM 信号实现调光 LED 的最大平均电流由连接在 VIN 和 CSN 两端的电阻 RS 决定， 通过在 DIM 管脚 加入可变占空比的 PWM 信号可以调小输出电流以实现调光，计算方法如下所示：
注：如需最新资料或技术支持，请与我们联系 -4-
SM3201 降压型可调光 LED 恒流驱动芯片 QOTZ-IWV1.0
SM3201 还可以通过 DIM 管脚外接热敏电阻（NTC）到 LED 附近，检测温度动态调节 LED 电流保护 LED。
应用说明
通过外部电流采样电阻 RS 设定 LED 平均电流。LED 的平均电流由连接在 VIN 和 CSN 两端的电阻 RS 决定：
SOT89-5
注：如需最新资料或技术支持，请与我们联系 -7-
IN
电压调整器
CSN
+ 高端电流 采样比较器
-
SW
+
基准电压
-
输出驱动
欠压保护 比较器
GND DIM 模拟/PWM 调光控制
封装示意图
Exposed PAD
VIN 5ຫໍສະໝຸດ CSN 41 SW
2 GND
3 DIM
管脚说明
管脚顺序 1 2 3 4 5 管脚名称 SW GND DIM CSN VIN Exposed PAD 功能描述 功率开关的漏端 芯片地 开关使能、模拟和 PWM 调光端 电流采样端，采样电阻接在 CSN 和 VIN 端之间 电源输入端，必须就近接旁路电容 散热端，内部接地，贴在 PCB 板上减小热阻
5V降压1.8V,3.7V降压1.8V稳压3A芯片
5V降压1.8V，3.7V降压1.8V降压芯片，稳压芯片，降压电路芯片选型，的几款DC降压和LDO，低功耗的芯片，高降压换效率稳压IC，最大5A降压电路5V降压1.8V稳压芯片，3.7V降压1.8V稳压芯片，5V降压1.8V芯片，3.7V降压1.8V 芯片。
5V降压1.8V降压芯片，3.7V降压1.8V降压芯片，5V降压1.8V电路图，3.7V降压1.8V电路图。
锂电池3.7V输入和供电5V输入，降压降压换成1.8V的电路，可采用1,LDO线性稳压电路，2,DC-DC降压电路。
1,LDO线性稳压电路：锂电池的满电和放电电压，带保护板是在：3V-4.2V。
远高于1.8V，可直接用LDO芯片来降压换成想要的1.8V或者1.5V等。
LDO产品输入电压输出电压输出电流静态功耗封装PW6566 1.8V～5.5V 1.2V～5V多250mA 2uA SOT23-3PW6218 4V～18V 3V,3.3V,5V 100MA 3uA Sot23-3PW6206 4.5V～40V 3V,3.3V,5V 150MA 4.2uA Sot23/89PW8600 4.5V～80V 3V,3.3V,5V 150MA 2 uA Sot23-3可采用PW6566即可。
外围简单，LDO具有功耗极其低的特点，这是DC-DC不具备的。
但是LDO的效率也无法做大，越大的电流就越温度高的特点。
2，DC-DC降压电路DC-DC降压电路在5V降压1.8V时，可选择不同的芯片，来搭配自己的输出负载。
3.7V 锂电池更可采用降压电路输出低压大电流等，如5V降压1.2V给镍氢电池充电等等。
PW2052具有宽输入电压2.5V-5.5V，最大输出电流2A，可调输出电压，内部集成了MOS 管整流，节省了外部肖特基二极管的需要，效率大大得到提高.PW2052具有过流保护，过温保护，输出短路保护等。
需要注意PW2058和PW2051,PW2052,PW2053的电路和脚位是一样的，可用同一个PCBA 板子来测试和应用。

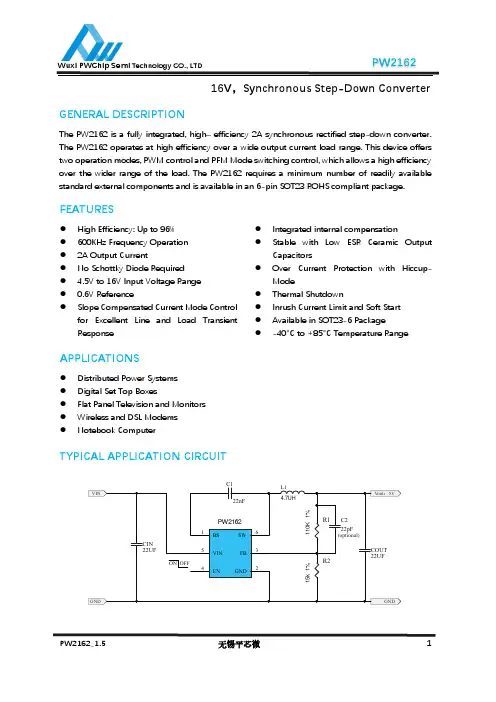

9V,12V降压5V,3.3V2A芯片PW2162
⚫ Integrated internal compensation ⚫ Stable with Low ESR Ceramic Output
Capacitors ⚫ Over Current Protection with Hiccup-
high-side MOSFET and low-side MOSFET. (2) Bypass ceramic capacitors are suggested to be put close to the VIN Pin. (3) Ensure all feedback connections are short and direct. Place the feedback resistors and
compensation components as close to the chip as possible. (4) VOUT, SW away from sensitive analog areas such as FB. (5) Connect VIN, SW, and especially GND respectively to a large copper area to cool the chip to
PW2162_1.5
无锡平芯微
RSEN
BS
HS DRIVER
VCC
LS DRIVER
SW GND
3
Wuxi PWChip Semi Technology CO., LTD
PW2162
ELECTRICAL CHARACTERISTICS
(VIN=12V, VOUT=5V, TA = 25°C, unless otherwise noted.)
TD2822参数规格书
6/10
TD SEMICONDUCTOR
也会背离设计值。所以选择合适的电感值很重要。 保护功能：
TDS2822内置多种保护功能，包括输出LED短路保护，电流检测电阻短路保护和芯片过温保护。 芯片工作时自动检测负载状态，如果输出LED短路或电流检测电阻短路，芯片立刻进入短路保护状态， 功率MOSFET被关断。同时，芯片不断检测负载状态，直到故障解除，当外部短路故障解除后，芯片自动 恢复到正常工作。 内部过热保护电路检测芯片结温度，当结温度超过热保护阈值时，芯片进入过热保护状态，功率 MOSFET立刻被关断，直到结温度下降30℃以后，芯片才会退出过热保护状态，恢复到正常工作。 PCB设计： 在设计TDS2822 PCB时，需要遵循以下指南： 旁路电容：VCC的旁路电容需要紧靠芯片VCC和GND引脚。 地线：电流采样电阻的功率地线尽可能短，且要和芯片的地线及其它小信号的地线分头接到Bulk电容 的地端。 功率环路：功率环路的面积要尽量小，以减小EMI辐射。芯片远离续流二极管等发热元件。
现优异的恒流特性。
TDS2822芯片内带有高精度的电流取样电路，同时采用了专利的恒流控 制技术，实现高精度的LED恒流输出和优异的线性调整率。芯片工作在电 感电流临界模式，系统输出电流不随电感量和LED工作电压的变化而变化，实现优异的负载调整率。
TDS2822采用专利的源极驱动技术，芯片工作电流只有200uA，无需辅助绕组供电，简化设计，降低系 统成本。
从零开始上升，功率管的导通时间为： 其中，L是电感的感量；IPK 是流过电感的电流峰值；VIN是输入交流经整流后的直流电压；VLED是输
XL4016降压型直流电源变换器芯片(大功率型)
n LCD Monitor and LCD TVn Portable instrument power supply n Telecom / Networking Equipmentcomponent count.Figure1. Package Type of XL4016Pin ConfigurationsFigure2. Pin Configuration of XL4016 (Top View)Table 1 Pin DescriptionPin NumberPin Name Description1GNDGround Pin. Care must be taken in layout. This pin should be placed outside of the Schottky Diode to output capacitor ground path to prevent switching current spikes from inducing voltage noise into XL4016.2 FB Feedback Pin (FB). Through an external resistor divider network, FB senses the output voltage and regulates it. The feedback threshold voltage is 1.25V .3 SW Power Switch Output Pin (SW). SW is the switch node that supplies power to the output.4 VC Internal V oltage Regulator Bypass Capacity. In typical system application, The VC pin connect a 1uf capacity to VIN.5 VINSupply V oltage Input Pin. XL4016 operates from a 8V to 40V DC voltage. Bypass Vin to GND with a suitably large capacitor to eliminate noise on the input.Function BlockFigure3. Function Block Diagram of XL4016Typical Application CircuitFigure4. XL4016 Typical Application Circuit (VIN=8V~40V, VOUT=5V/8A)Ordering InformationOrder Information Marking ID Package Type Packing Type Supplied As XL4016E1 XL4016E1 TO220-5L TubeXLSEMI Pb-free products, as designated with “E1” suffix in the par number, are RoHS compliant.Absolute Maximum Ratings（Note1）Parameter Symbol Value Unit Input Voltage Vin -0.3 to 45 V Feedback Pin Voltage V FB-0.3 to Vin V Output Switch Pin Voltage V Output-0.3 to Vin V Power Dissipation P D Internally limited mW Thermal Resistance (TO220-5L)R JA30 ºC/W (Junction to Ambient, No Heatsink, Free Air)Operating Junction Temperature T J-40 to 125 ºC Storage Temperature T STG-65 to 150 ºC Lead Temperature (Soldering, 10 sec) T LEAD260 ºC ESD (HBM) >2000 V Note1: Stresses greater than those listed under Maximum Ratings may cause permanent damage to the device. This is a stress rating only and functional operation of the device at these or any other conditions above those indicated in the operation is not implied. Exposure to absolute maximum rating conditions for extended periods may affect reliability.XL4016 Electrical CharacteristicsT a = 25℃;unless otherwise specified.Symbol Parameter Test Condition Min. Typ. Max. Unit System parameters test circuit figure4VFB FeedbackV oltageVin = 8V to 40V, V out=5VIload=0.5A to 8A1.225 1.25 1.275 VEfficiency ŋVin=12V ,V out=5VIout=6A- 87 - %Efficiency ŋVin=24V ,V out=12VIout=6A- 93 - %Electrical Characteristics (DC Parameters)Vin = 12V, GND=0V, Vin & GND parallel connect a 470uf/50V capacitor; Iout=500mA, T a = 25℃; the others floating unless otherwise specified.Parameters Symbol Test Condition Min. Typ. Max. Unit Input operation voltage Vin 8 40 V Quiescent Supply Current I q V FB =Vin 2.1 5 mA Oscillator Frequency Fosc 144 180 216 KHz Output Short Frequency Fosp 48 KHz Switch Current Limit I L V FB =0 10 A Max. Duty Cycle D MAX V FB=0V 100 %Output Power PMOS Rdson V FB=0V, Vin=12V,I SW=8A40 50 mohmVin Over V oltage Protection OVP 45 VTypical System Application (VOUT=5V/8A)Efficiency VS Load currentFigure6. XL4016 System Efficiency CurveTypical System Application (VOUT=12V/6A)Efficiency VS Load currentFigure8. XL4016 System Efficiency CurveLogic level signals shutdown function can be used in typical system application with external components. When the TTL high voltage above 3.3V(referenced to ground, lower than VIN), the converter will shutdown, input current less than 5mA; when the TTL Low voltage below0.8V(referenced to ground), the converter will turn on.Figure9. XL4016 Typical Application CircuitPackage Information TO220-5L。
XL40155A降压型直流电源变换器芯片(大功率型)
XL4015 5A 降压型直流电源变换器芯片(大功率型 )XL4015 5A 降压型直流电源变换器芯片(大功率型 ) 产品名称： XL4015 5A 降压型直流电源变换器芯片(大功率型 ) 产品型号： XL4015 产品展商：深圳劲锐佳科技有限公司产品文档：无相关文档简单介绍 XL4015 5A 降压型直流电源变换器芯片 (大功率型 ) 1、最大输出电流：5A ；2、最高输入电压： XL4015 为 8~36V 3 、输出电压： ADJ (0.8V) 可调； 4、振动频率： 180kHz ；5、转换效率： 85%～ 95%（不同电压输出时的效率不同）；6、控制方式： PWM ；7、工作温度范围： -40℃～ +125℃ 8、工作模式：低功耗/正常两种模式可外部控制； XL4015 5A 降压型直流电源变换器芯片 (大功率型 )1、最大输出电流： 5A ；2、最高输入电压： XL4015 为8~36V3 、输出电压： ADJ (0.8V) 可调；4、振动频率：160kHz ；5、转换效率： 85%～ 95%（不同电压输出时的效率不同）；6、控制方式： PWM ； 7、工作温度范围： -40℃～+125℃ 8、工作模式：低功耗 /正常两种模式可外部控制； 9、工作模式控制： TTL 电平兼容； 10、所需外部元件：只需极少的外围器件便可构成高效稳压电路；外围元件少，低纹波。
输入 25V电压，输出 12V 情况下，效率可达到 95%。
12、器件保护：热关断及电流限 ,输出短路保护功能；输入电源开关噪声抑制功能；Enanle 开关信号的迟滞功能；技术特点 (功能兼容 )---AOZ1014,LM2677,LM2678,LM2679 （1）全内置型单片高电压、高频率、高效率、大电流、高可靠性、高性价比集成电路；（2）系统设计简单、方便灵活、高功率密度；（ 3）常规的过流保护，过热保护，输出短路保护都内置；（4）高效率，在输入电压 20V-30V ，输出功率 50W 时效率高达90%以上。
MT7873规格书-中文 _Rev1.10
R2 的取值一般在 30Kohm ~ 100Kohm 之间。 （参 考 下 面 的 电 路 图 ， 公 式 (6) 成 立 的 条 件 为 ： Rs1=Rs2，R1 >> Rs1. 一般 Rs1 与 Rs2 的阻值 为 200K 欧姆左右， R1 为几兆欧姆左右。 ） LED 开 路后， 一旦 LED 两端电压超过 OVP 阈值， MT7873 将停止开关动作。 直到 VCC 电压降低到 UVLO 的 阈值，系统重启。
MT7873 Rev. 1.10
管脚号 1 2 3 4 5/6 7 8 芯片地 开路保护设置引脚及线电压补偿 芯片电源，内部限压 15.5V 内部高压功率MOS管源端 内部高压功率MOS管漏端 悬空脚 电流采样端，接采样电阻到地
描述
版权 © 2014 美芯晟科技有限公司
第2页
MT7873
简洁高功率因数降压型 LED 恒流驱动器
电气参数
(除非特别说明，测试条件为: VCC=13V, TA=25° C) 符号 ISTART VCC_UV VSTART VCC-CLAMP 电源电流 Iop 电流检测 （CS 脚） VCS-TH LEB1 热保护 OTP 驱动电路 TOFF_MIN TON_MIN RDSON BVDSS 最小截止时间 最小导通时间 内部高压功率管导通阻抗 内部高压功率管击穿电压 VGS=10V/IDS=1.5A VGS=0V/IDS=250uA 300 3.5 1.0 3 uS uS Ω V 过热保护温度阈值 过热保护释放的迟滞温度 155 30 ℃ ℃ 峰值电流检测阈值 CS 脚内置前沿消隐时间 390 400 500 410 mV nS 工作电流 0.3 mA 参数 启动电流 欠压锁定电压 (UVLO) 启动电压 VCC 钳位电压 VCC< VCC_UV VCC 脚电压下降 VCC 脚电压上升 IDD<5mA Min Typ 60 5.5 12 15.5 Max Unit μA V V V 启动与电源电压 （VCC 脚）
16位LED恒流驱动芯片
应用
室内／户外 -&% 显示屏
-&% 交通可变情报板 7.4
封装型式
SDIP24、SSOP24、SSOP24
16 位LED 定电流驱动芯片
-1-
功能方块图
和骅芯科技有限公司
_
_ _
单位 7 7 N" 7
.)[ N" ℃ ℃
推荐工作参数
特性 电源电压
符号 7%%
条件 ―
最小值
一般值
最大值
单位 7
输出电压 输出电压
7065
驱动器电流导通
16 位LED 定电流驱动芯片
-8-
时序波形
和骅芯科技有限公司
TITAN TECHNOLOGY Co. Ltd.
ST62726
16 位LED 定电流驱动芯片
-9-
和骅芯科技有限公司
TITAN TECHNOLOGY Co. Ltd.
ST62726
输出定电流设定 芯片输出电流IOUT，是由外接电阻REXT 来设定的。其计算公式如下：
工作电压VDD 和输出电压VOUT
由恒流特性曲线 IOUT-VOUT 可知，当满足恒流条件时，恒流驱动输出级压降很 低。例如，在输出驱动电流 IOUT=50 mA 时，VOUT 约 100 mV。所以，VOUT 约 300 mV 时，已完全满足IOUT 恒流工作条件。
7065
驱动器电流关闭
―
―
7$$
7
―
20V转5V,20V转3.3V,20V转3V的降压芯片和LDO芯片
20V转5V，20V转3.3V，20V转3V的降压芯片和LDO芯片
20V转5V，20V转3.3V，20V转3V，20V转1.8V，
20V转5V降压芯片，20V转3.3V降压芯片，20V转3V降压芯片，20V转1.8V。
20V我们常常需要转3.3V或者5V输出稳压，例如给MCU供电等其他小电流应用时，我们常常选择LDO芯片，而且功耗也很低。
DC-DC符合100MA起以上电流时，的选择，LDO因为两个电压差太高，效率低的同时，温度及其高，不利于电路的稳定和工作。
在20V输入中，比较合适的LDO可以选择：PW6206，输出电压3V,3.3V,5V
输入电压最高40V，功耗也低4uA左右，封装采用SOT23-3。
在20V输入中，比较合适的DC-DC可以选择：1.2A的PW2312和3A的PW2330以及以上都合适的。
PW2312是一颗DC-DC同步降压转换器芯片，输入电压范围4V-30V，最大负载电流1.2A，可调输出电压，频率1.4MHZ高频率，可采用贴片电感，节省空间，采用SOT23-6封装形式。
16通道LED恒流驱动芯片RX5816
RX5816
极限参数
参数 电源电压 输入端电压 输出端电流 输出端耐受电压 接地端电流 消耗功率* 热阻值** IC 工作时的环境温度 IC 储存时的环境温度
*参见封装体散热功率，参见图 7
16 通道 LED 恒流驱动芯片
符号
V DD V IN I OUT V DS I GND
“ON”
符号
V DD V DS I OUT VIH ,OE VIL,OE I OH I OUT
dI OUT I OUT
I OUT
dI OUT I OUT
% dVDS
测试条件 -
OUT 0 ~ OUT15
参考直流特性的测试电路 Ta=-40~85℃
Ta=-40~85℃
VOH =17.0V VDS =0.6V I OUT =25mA VDS =0.6V VDS =0.8V I OUT =50mA VDS =0.8V
20
VDD
图2
功能 控制逻辑及驱动电流接地端。 恒流输出端。 输出使能信号端。
当 OE 是低电位时，就会启动 OUT 输出；当 OE 是高电位时， OUT 输出
会被关闭（不驱动电流）。 连接外接电阻输入端；此外接电阻可设定所有通道的输出电流。 5V 电源电压。
___________________________________________________________________________________________________________________
第 3 页 共 10 页
RX5816
16 通道 LED 恒流驱动芯片
直流特性
参数 电源电压 输出端耐受电压 输出端电流
