【永大日立】永大日立电梯NTVF故障码
永大电梯故障代码NT
追加 Rctt 不断开/不闭合故障检出（Cl Rank）
修订日期 2006/01/10
2006/01/10 2006/01/10
TCD 10 检出目的 检出条件 复归方式
调查项目
故障等级 A1
1， 入力 Buffeer 有无 ON 故障 Check:
2，SFFCR Relay 的 LED Check 3 SFCR Relay 状 态 Check 4 MPUGB PCB 与 FIOGB 之间排线； 5FIOGB PCB 更换
6,MPUGB PCB 更换 A2
PCB. 更换 FIOGB PCB 后，仍有异常发生，表示 MPUGB PCB 不良，更换 MPUGB PCB.
SDC 运转异常 开机后，SDC 与 SDA 串行通讯无法达成，检 出异常，电梯不可再启动。
OLS ON 故障 CLS ON 故障 开门不正常检知 关门不正常检知 停电检知
日立电梯故障码大全和对比
Ols,cls开关不良故障 变频器故障报警检出 变频门机故障（*） 门区运行故障 启动补偿异常检出故障 通讯检出故障 电梯爬行时间异常 自救检出故障 电梯运行中断门锁检出 电梯检修状态异常 电梯微动平层超时故障 电梯安全回路故障检出 微动平层启动故障 变频器速度一致信号异常 电梯开门超时故障 电梯关门超时故障
门区运行故障
电梯爬行时间异常 E78——E79为空 电梯运行中断门锁检检出 微动平层启动故障 变频器速度一致信号异常 电梯开门超时故障 电梯关门超时故障
HPH/GVF/GVFHPH/GVF/GVF-Ⅱ故障码 #10TON.OFF故障 #15BON.OFF故障 #97输入信号异常 #11输入信号异常 #12输入信号异常 #40D #40G Y15 规格表和数出错 重复故障检出 #100R输入信号异常 门区感应故障 变频器异常 FMT微机故障SCB光电感应器 厅门、轿门动作不一致 变频器运行故障 电梯逆转故障
E10 E11 E12 E13 E14 E21 E22 E23 E24 E25 E26 E27 E31 E32 E33 E34 E35 E36 E37 E38 E39 E40 E41 E42 E43 E44 E45 E46 E50 E51 E52 E53 E54 E55 E56 E57 E60 E61 E62 E63 E64 E65
E66 E70 E71 E72 E73 E74 E75 E76 E77 E80 E81 E82 E83 E84 E85 E86 E87 变频器故障报警检出 变频门机故障（*） 门区运行故障 启动补偿异常检出故障 通讯检出故障 电梯爬行时间异常 自救检出故障 电梯运行中断门锁检出 电梯检修状态异常 电梯微动平层超时故障 电梯安全回路故障检出 微动平层启动故障 变频器速度一致信号异常 电梯开门超时故障 电梯关门超时故障
永大日立NTVF电梯故障代码
NTVF电梯故障代码TCD 10 50B继电器ON之故障TCD 11 10T接触器ON,OFF之故障TCD12 15B接触器ON，OFF故障TCD13 SDC运转异常TCD14 从MICON当机TCD15 另一电脑故障（对本身而言）从并列通信异常TCD16 主，副电脑并行通讯出错TCD17 串行通讯不正常TCD20 二重输入缓冲器故障TCD21 超额电流TCD22 过高电压TCD26 规格表出错TCD27 故障重复TCD31 100R ON故障TCD32 抑制电路（Suppress Circuit）不正常TCD33 抑制电路不正常TCD34 电压不足TCD35 40D，40G ON故障TCD36 运行指令输入缓冲器故障TCD37 运转方向相反故障TCD40 旋转编码器故障TCD41 低速运转时超速TCD42 50B继电器OFF之故障TCD43 SPD电路故障（速度探测电路）TCD44 再生晶体管用光电偶合器故障TCD46 旋转编码器接触线TCD50 高速运行时超速TCD51 速度有不正常偏差TCD60 楼层高度表总和出错TCD61 同步位置不正常（停电后再恢复供电时出现）TCD62 同步位置不正常（平常运行时）TCD63 SDS ON之故障TCD64 减速下速度不正常TCD70 ROM总和出错TCD72 Retry发生次数过多TCD73 位置探测器OFF之故障TCD74 安全运行次数过多TCD75 大功率晶体管散热片过热TCD76 延迟时间出错TCD80 群控SDA通讯出错TCD83 起动补偿不正常TCD85 起动次数过多（Overduty）TCD86 门开受阻（OPEN LOCK）TCD87 门闭受阻（CLOSE LOCK）TCD88 断电异常。
永大日立故障代码(完整版)
86开门动作不正常检知
87关门动作不正常检知
88停电检知
89
90
91 DZ POSI开路故障
92 DZ POSI短路故障
93
94
95最终故障目的阶
96最终故障电梯位置
97电梯故障最终速度
98救出运转总回数
99最终之主TCD
10 50B ON故障
11 10T ON故障
12 15B ON故障
13 SDC运转异常
14从MICON死机
15 SDA死机
16主从并列通信异常
17 SDA、SDC串列通信异常
18 50BC故障或E STOP切入
19 99G故障
20双重入力BUFFER异常
21过电流检出（IPM FAULT）
22过电压检出
33 BDCC电压异常
34不足电压检出
35 40D 40G ON故障
36 SDC操作模式错误
37逆运转检出
38 DSP当机检出
39 100R ON/OFF故障
40 ROTARY ENCODER故障
41低速O
44 SDCLAN的48V电源异常
23 SDC保守开关异常
24从MICON DRAM ERROR
25从MICON EEPROM ERROR
26 DSPCHEECK SUMERROR
27多发故障检出
28 P15V电压异常
29主MICON DRAM ERROR
30主MICON EEPROM ERROR
31 DSPDRAM ERROR
32抑制回路异常检出
70共享RAM ERROR
71主MICON当机检出
72主MICON当机八次检出

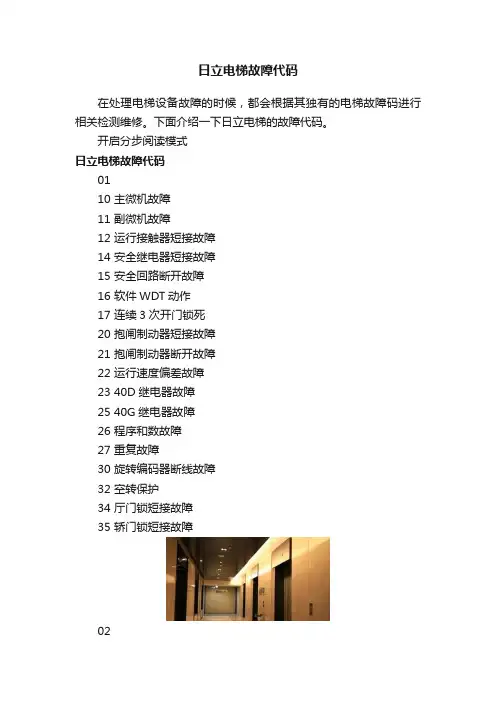

日立电梯故障代码
日立电梯故障代码在处理电梯设备故障的时候，都会根据其独有的电梯故障码进行相关检测维修。
下面介绍一下日立电梯的故障代码。
开启分步阅读模式日立电梯故障代码0110 主微机故障11 副微机故障12 运行接触器短接故障14 安全继电器短接故障15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死20 抱闸制动器短接故障21 抱闸制动器断开故障22 运行速度偏差故障23 40D继电器故障25 40G继电器故障26 程序和数故障27 重复故障30 旋转编码器断线故障32 空转保护34 厅门锁短接故障35 轿门锁短接故障0237 反转故障38 运行接触器断开故障41 低速运行超速42 50B继电器断开故障50 高速运行超速51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障0360 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯故障77 自救运行过多78 SLCC板通讯故障80 运行中厅门锁断开检出0481 检修状态异常82 微动平层超时故障85 微动平层感应器故障86 电梯开门超时故障87 电梯关门超时故障88 运行中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控/并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障本页搜狗指南内容仅供参考，请您根据自身实际情况谨慎操作。
尤其涉及您或第三方利益等事项，请咨询专业人士处理。
1 0 您已经“”过啦~分享到日立电梯故障代码日立电梯故障代码10 主微机故障11 副微机故障12 运行接触器短接故障14 安全继电器短接故障15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死20 抱闸制动器短接故障21 抱闸制动器断开故障22 运行速度偏差故障23 40D继电器故障25 40G继电器故障26 程序和数故障27 重复故障30 旋转编码器断线故障32 空转保护34 厅门锁短接故障35 轿门锁短接故障日立电梯故障代码37 反转故障38 运行接触器断开故障41 低速运行超速42 50B继电器断开故障50 高速运行超速51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障日立电梯故障代码60 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯故障77 自救运行过多78 SLCC板通讯故障80 运行中厅门锁断开检出日立电梯故障代码81 检修状态异常82 微动平层超时故障85 微动平层感应器故障86 电梯开门超时故障87 电梯关门超时故障88 运行中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控/并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障01/04日立电梯故障代码点击目录可快速跳转至页面对应位置•0110 主微机故障 11 副微机故障 12 运行接触器短接故障 14 安全继电器短接故障 15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死 20 抱闸制动器短接故障 21 抱闸制动器断开故障 22 运行速度偏差故障 23 40D继电器故障 25 40G继电器故障 26 程序和数故障 27 重复故障 30 旋转编码器断线故障 32 空转保护 34 厅门锁短接故障 35 轿门锁短接故障•0237 反转故障38 运行接触器断开故障41 低速运行超速42 50B继电器断开故障 50 高速运行超速 51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障 56 微动平层超速故障 57 微动平层运行超距离 58 速度低故障•0360 层高测定出错 61 运行中DC48V断电 62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警 71 变频门机故障 73 门区运行故障75 SCLB板通讯故障 77 自救运行过多78 SLCC板通讯故障 80 运行中厅门锁断开检出•0481 检修状态异常82 微动平层超时故障 85 微动平层感应器故障 86 电梯开门超时故障 87 电梯关门超时故障 88 运行中轿门锁断开检出 89 变频微机设置为键盘控制模式 90 群控/并联通讯异常 91 电源瞬时停电检出 92 停电自救运行 93 电梯自救运行 94 称重传感器故障。
永大NTVF电梯故障代码分析
永大NTVF电梯故障代码分析之六TCD36-40TCD 36 SDC操作模式错误故障等级：A2含义：保守运转模式，IN CAGE及ON CAGE保守开关切换时，以安全操作模式而言，必须先进入ON CAGE 将保守之工作，如果相反顺序操作时，例如ON CAGE保守开关先切入ON 而IN CAGE保守开关未切入ON时，则检出异常，防止人身事故发生。
说明：设计上保守程序的安全准则是：1、ON CAGE/最高优先权。
因为优先准痊之设定是防止人身事故之发生，因此，操作程序错误时，主MICON会侦测出来，操作程序改正之前电梯无法运行。
检查项目：1、IN CAGE、ON CAGE保守开关的CHECK。
2、SDC 的MIC插入闭锁确认。
3、以上各项均正常，请更换ADC PCB。
TCD 37 逆运转检出故障等级：A2含义：主MICON会由ROTARY ENCOER之φA，φB信号来检知，并判别电梯的实际运行方向，当实际运行方向与主/从MICON的指令方向不一致时，速度差超过8m/min以上120ms后依然有指令方向与实际方向不同时，检出异常。
说明：逆运转检出时，有时并非单纯之马达逆运转，状况有以下可能：a）马达之电源相位接错。
b）ROTARY ENCODER二信号线接反。
c）马达设定参数不正确。
d）IGBT烧损或ROTARY ENCODER损坏。
以上皆有可能发生。
检查项目：1、IN CAGE、ON CAGE保守开关的CHECK。
2、SDC的MIC插入闭锁确认。
3、以上各项正常，请更换SDC PCB。
TCD 38 DSP当机检出故障等级：A2含义：NOISE 干扰等原因，导致DSP（TMS320C51）当机，经由从MICON判断，故障检出，电梯运转禁止。
说明：当不明原因使DSP当机时，从MICON侦测通知主/从MICON立即禁止电梯运行，从MICON于两秒后再次侦测DSP是否正常运作，若DSP已恢复正常且当机次数未达到8次，则电梯再次正常运转。
永大日立故障代码
操作模式:
MODE - 2 - SET
用法： 1．按 INC 钮使故障资料由 01 读取直到 99 後，按下 RESET 钮直至正常显示才放手，故障记录清除
2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。
c）ZX50B（从MICON输出信号），地址：$CD31H（81H/ON，00H/OFF）
3、MPU PCB和FIO PCB之BUS线确认：FIO之FOW（15B）是否确实连接。
4、检查15B 线圈线路：
15B继电器 CONTROL1-GND间AC 100V
15B继电器 线圈（C1-C2）间AC 100V（15B ON）
（每个数相间约3秒）
3．清除故障记录之前， 先记下由 01 到 99 的数据作为参考。有些故障 记录是不能直接清除，（处理了故障成
因后），可开关电源开关一次，再 MODE - 2 - SET 清除即可
重置： RESET
二.故障码等级一览表
RANK
机能
区分
处理内容
TCD 92 DZ POSI短路故障 TCD 93 --
TCD 94 -- TCD 95 最终故障目的阶
TCD 96 最终故障电梯位置 TCD 97 电梯故障最终速度
TCD 98 救出运转总回数 TCD 99 最终之主TCD
TCD 44 -- TCD 45 --
TCD 46 -- TCD 47 --
TCD 48 -- TCD 49 --
TCD 50 高速 OVER SPEED TCD 51 速度偏差检知（125%）
永大日立电梯故障代码完整版
永大日立电梯故障代码完整版Last revision date: 13 December 2020.永大日立电梯故障代码（完整版）1050BON故障1110TON故障1215BON故障13SDC运转异常14从MICON死机15SDA死机16主从并列通信异常17SDA、SDC串列通信异常1850BC故障或ESTOP切入1999G故障20双重入力BUFFER异常21过电流检出（IPMFAULT）22过电压检出23SDC保守开关异常24从MICONDRAMERROR25从MICONEEPROMERROR26DSPCHEECKSUMERROR27多发故障检出28P15V电压异常29主MICONDRAMERROR30主MICONEEPROMERROR31DSPDRAMERROR32抑制回路异常检出33BDCC电压异常34不足电压检出3540D40GON故障36SDC操作模式错误37逆运转检出38DSP当机检出39100RON/OFF故障40ROTARYENCODER故障41低速OVERSPEED4250BOFF故障43SPD回路故障44SDCLAN的48V电源异常OPBLAN-I24B或I48A故障SDCLAN与OPBLAN通讯异常45BKSW动作CHECK46OPENLOCK连续三次47负荷检出回路异常484950高速OVERSPEED51速度偏差检知5210TOFF故障5315BOFF故障54RE故障（U，V，W相角度异常）55HCTOFFSET偏差过大5657MG。
B两段式电源回路异常58DLAN当机59楼高大于9米，无诱导板检出60阶高TABLESUMERROR6162同期位置异常63SDSON故障64SDS速度异常检出65运行中40D异常OFF66运行中40G异常OFF67平层关门时40D或40G未ON68SDA当机八次检出69SDARAMERROR70共享RAMERROR71主MICON当机检出72主MICON当机八次检出73FMLPOSIOPEN故障74救出运转多发75POWERMODULE过热76微速运转时间异常77门机马达过热78门机异常7980 81光电POSIOPEN故障82光电POSI短路故障8384OLSON故障85CLSON故障86开门动作不正常检知87关门动作不正常检知88停电检知899091DZPOSI开路故障92DZPOSI短路故障939495最终故障目的阶96最终故障电梯位置97电梯故障最终速度98救出运转总回数99最终之主TCD。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
永大日立电梯NTVF故障码
TCD12： 15B ON/OFF故障
TCD13： SDC运转异常
TCD14：从MICON当机
TCD15： SDA当机
TCD16：主/从MICON并列通信异常
TCD17： SDA SDC串列通信异常
TCD18： 50BC异常或B.STOP
TCD19： 99G异常
TCD20：双重入力BUFFER故障
TCD21：过电流检出
TCD22：过电压检出
TCD23： SDC保守开关异常
TCD24：从MICON Dule-Port RAM ERROR
TCD25：从MICON E2PROM ERRO
TCD26： DSP CHECK SUM ERROR
TCD27： RETRY 多发检出
TCD28： P15V电压异常
TCD29：主MICON E2PROM ERROR
TCD30：主MICON NVSRAM ERROR
TCD31： DSP DUPLE-RAM ERROR TCD32：抑制回路(OPCH)异常检出TCD33： BDCC电压异常检出
TCD34：不足电压(TRCH)异常检出TCD35： 40D 40G ON 故障
TCD36： SDC操作模式错误
TCD37：逆运转检出
TCD38： DSP当机检出
TCD39： 100R ON/OFF故障
TCD40： ROTARY ENCODER故障
TCD41：低速OVER SPEED
TCD42： 50B OFF故障
TCD43： SDP回路故障
TCD50：高速OVER SPEED
TCD51：速度偏差检知(125%)
TCD58： DLAN当机
TCD59：高大于9米，无诱导板检出TCD60：阶高TABLE SUM ERROR TCD62：同期位置异常
TCD63： SDS ON 故障
TCD64： SD速度异常
TCD68： SDA当机8次检出
TCD69： SDA SRAM ERROR
TCD70：共用RAM ERROR
TCD71：主MICN当机检出
TCD72：从MICON当机8次检出
TCD73： RM POSI OPEN故障
TCD74：救出运转多发
TCD75： POWER MOUDLE过热
TCD76：微速运转(No Ro No Ro)时间异常TCD77：门机马达过热
TCD80： Duplex通信异常
TCD81： EP POSI短路故障
TCD82： EP POIS短路故障
TCD84： OLS ON故障
TCD85： CLS ON故障
TCD86：开门动作不正常检知
TCD87：关门动作不正常检知。
