游标卡尺的正确读数方法
读游标卡尺的口诀
关于读游标卡尺的口诀大全很荣幸同学们能来关注读游标卡尺的口诀诗文内容，由为大家搜集整理发布，让我们赶快一起来学习一下吧！一.读游标卡尺的口诀口诀应当没有吧。
你只要弄懂了就很简单的，关键是看好那个刻度的图示。
这个不太难，我高中那会也搞不太清晰，会把小数弄错，不过后面多做几个题目就可以搞定了。
O（∩_∩）O读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。
然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0.6毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。
如有零误差，则一律用上述结果减去零误差（零误差为负，相当于加上相同大小的零误差），读数结果为：L=整数部分+小数部分-零误差你就这样理解吧。
这东西并不抽象。
二.游标卡尺的熟悉游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成。
若从背面看，游标是一个整体。
游标与尺身之间有一弹簧片，利用弹簧片的弹力使游标与尺身靠紧。
游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。
尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。
深度尺与游标尺连在一起，可以测槽和筒的深度。
尺身和游标尺上面都有刻度。
以精确到0.1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0.9毫米，比主尺上的最小分度相差0.1毫米。
量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0.1毫米，其次条刻度线相差0.2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐。
当量爪间所量物体的线度为0.1毫米时，游标尺向右应移动0.1毫米。
这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。
同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0.5毫米的宽度，……，依此类推。
简述游标卡尺的读数方法
简述游标卡尺的读数方法首先，我们需要了解游标卡尺的刻度。
游标卡尺上通常有两种刻度，一种是主刻度，一种是副刻度。
主刻度是指主尺上的每个刻度，而副刻度则是游标上的每个刻度。
通常情况下，一个主刻度被分为10个副刻度，这样就可以实现毫米或英寸的精确测量。
在测量物体长度时，首先要将游标卡尺的两个测量头对准物体的两端，然后用手轻轻地按紧物体，使其与游标卡尺接触。
接下来，我们需要读取游标卡尺的刻度。
读取游标卡尺的刻度时，首先要注意主刻度的读数。
主刻度所在的位置即为整数位的读数，比如如果主刻度所在位置是3毫米，那么整数位的读数就是3。
接下来，我们需要读取游标的刻度，游标所在的位置即为小数位的读数。
假设游标所在位置是3个副刻度，那么小数位的读数就是0.3毫米。
因此，整个长度的读数就是3.3毫米。
此外，有时候游标卡尺的主刻度上会标有一些特殊的标记，比如0.5毫米或1/128英寸等。
在读数时，我们需要根据这些特殊标记进行调整，以确保读数的准确性。
除了测量长度，游标卡尺还可以用来测量深度和内外径。
在测量深度时，我们只需要将游标卡尺的测量头对准被测物体的表面，然后读取刻度即可。
而在测量内外径时，我们需要使用外测量头和内测量头分别对准被测物体的内外表面，然后进行读数。
总的来说，游标卡尺是一种非常常用的测量工具，它可以实现毫米或英寸的精确测量，并且可以用来测量长度、深度、内外径等。
在使用游标卡尺时，正确的读数方法非常重要，只有掌握了正确的读数方法，才能确保测量结果的准确性。
希望本文所述的游标卡尺的读数方法能对大家有所帮助。

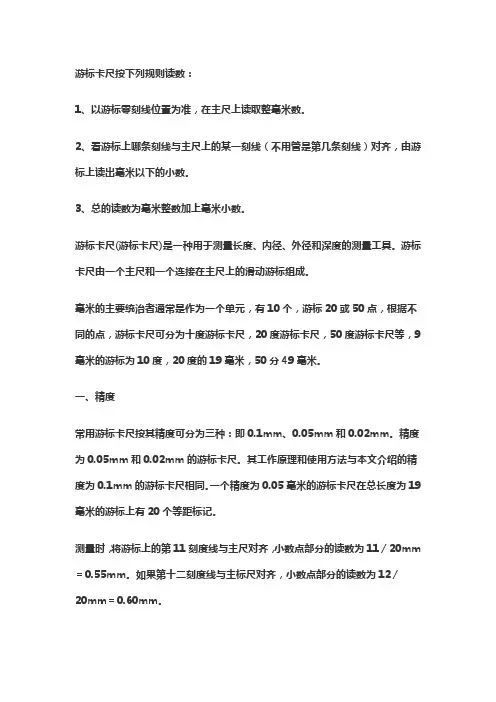

数字游标卡尺的读数方法
游标卡尺按下列规则读数：1、以游标零刻线位置为准，在主尺上读取整毫米数。
2、看游标上哪条刻线与主尺上的某一刻线（不用管是第几条刻线）对齐，由游标上读出毫米以下的小数。
3、总的读数为毫米整数加上毫米小数。
游标卡尺(游标卡尺)是一种用于测量长度、内径、外径和深度的测量工具。
游标卡尺由一个主尺和一个连接在主尺上的滑动游标组成。
毫米的主要统治者通常是作为一个单元，有10个，游标20或50点，根据不同的点，游标卡尺可分为十度游标卡尺，20度游标卡尺，50度游标卡尺等，9毫米的游标为10度，20度的19毫米，50分49毫米。
一、精度常用游标卡尺按其精度可分为三种：即0.1mm、0.05mm和0.02mm。
精度为0.05mm和0.02mm的游标卡尺。
其工作原理和使用方法与本文介绍的精度为0.1mm的游标卡尺相同。
一个精度为0.05毫米的游标卡尺在总长度为19毫米的游标上有20个等距标记。
测量时，将游标上的第11刻度线与主尺对齐，小数点部分的读数为11／20mm ＝0.55mm。
如果第十二刻度线与主标尺对齐，小数点部分的读数为12／20mm＝0.60mm。
一般来说，光标在n＝规模，他们的总长度和脚（n－1）的总长度等于一个统一的规模，如果光标规模最小的长度（x）的最小规模的脚长度nx＝yy（n－1），x＝y（y／n）脚和最低规模之间的区别光标Δx＝y－x＝y／纽约／n称为游标卡尺的精度，它决定读数字的结果。
从公式中可以看出，提高游标卡尺的测量精度是增加游标上的刻度数或减小主尺上的最小刻度值。
正常情况下，Y为1mm，N为10、20、50，对应的精度为0.1、0.05mm、0.02mm。
精密度0.02mm机械游标卡尺由于结构精度和人眼对两条线的对准度分辨率的限制，其精度无法提高。
二、保管方法使用游标卡尺后，用棉纱擦拭干净。
如果长时间不使用，应擦上黄油或机油，将两个测量爪合上并拧紧紧固螺丝，放入卡尺盒内盖好。
游标卡尺有4个最小读数：0.1mm（游标上10个均分刻度）、0.05mm（游标上20个均分刻度）、0.02mm（游标上50个均分刻度）和0.01mm（游标上100个均分刻度）。
游标卡尺的读数方法
游标卡尺的读数方法并举例（图）
游标卡尺是机械加工中广泛使用的一种量具。
它结构简单，使用方便，测量精度较高。
它可以直接量出工件的外径、内径、长度和深度。
它的结构如图13-1所示。
游标卡尺由主尺和副尺（又称游标）组成。
主尺与固定卡脚制成一体；副尺与活动卡脚制成一体，并能在主尺上滑动。
游标卡尺有0.02,0.05,0.lmm三种测量精度。
1）读数方法
游标卡尺是利用主尺刻度间距与副尺刻度间距读数的。
以图13-2所示0.02mm游标卡尺为例，主尺的刻度间距（即每1小格）为1mm，当两卡脚合并时，主尺上49mm刚好等于副尺上50格，副尺每格长为=0.98mm。
主尺与副尺的刻度间距相差为1－0.98=0.02mm，因此它的测量精度为0.02mm（副尺上直接用数字刻出）。
游标卡尺读数分为三个步骤。
下面以图13-3所示0.02mm游标卡尺的某一状态为例进行说明：
(1）在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。
图示为33mm。
(2）副尺上一定有一条刻线与主尺的刻线对齐。
在副尺上读出该刻线距副尺零线的格数，将其与刻度间距
0.02mm相乘，就得到最后读数的小数部分。
图示为0.24mm。
(3）将所得到的整数和小数部分相加，就得到总尺寸为33.24mm。
卡尺读数方法
卡尺读数方法主要依据卡尺的类型，常见的卡尺包括千分尺、游标卡尺和带表卡尺，以下是这三种卡尺的读数方法：1. 千分尺读数方法：* 读固定刻度：1条刻度线是1mm，6条就是6mm。
* 读半刻度：若半刻度线未露出，记作0mm；若半刻度线已露出，记作0.5mm。
* 读微分筒刻度：1条刻度线是0.01mm，25条就是0.01×25=0.25mm。
* 读估读值：微分筒1格（0.01mm）等分10等份，千分位估读值为0.004mm。
* 完整读数=固定刻度+半刻度+微分筒刻度+估读值。
例如，6+0.5+0.25+0.004=6.754mm。
2. 游标卡尺读数方法：* 主标尺读数：在主标尺上读取“游标尺0线”前面的刻度，主标尺每格1mm。
例如，16格就是16mm。
* 游标尺读数：游标尺的每格（分辨率）是0.02mm，游标尺上一定有一条刻线与主标尺的刻线对齐，在游标尺上读出该对齐刻线与0刻线之间的刻线格数。
例如，39格，0.02×39=0.78mm。
* 完整读数=主标尺读数+游标尺读数。
例如，16+0.78=16.78mm。
3. 带表卡尺读数方法：* 主标尺读数：在主标尺上读取尺框的“毫米读数部位”前面的刻度，主标尺每格1mm。
例如，12格就是12mm。
* 表盘读数：表盘的每格（分辨率）是0.01mm，读数就是看指针指向表盘的刻度线。
例如，指针在第20条刻度线，0.01×20=0.2mm。
* 完整读数=主标尺读数+表盘读数。
例如，12+0.2=12.2mm。
以上读数方法仅供参考，如果遇到问题，建议咨询专业技术人员。
同时，在使用卡尺时，应注意操作方法，避免造成误差或损坏工具。
游标卡尺的正确读数方法
游标卡尺的正确读数方法游标卡尺是一种常用于测量物体长度的量具，在工业生产及实验室中广泛使用。
然而，由于游标卡尺的读数方式相对较为复杂，许多人在使用时往往存在一定的困惑。
本文将为大家详细介绍游标卡尺的正确读数方法。
游标卡尺是一种直尺状的测量工具，由固定测量尺、滑动游标和游标尺两侧的尺规组成。
滑动游标上刻有许多等分线，通过对等分线的读数，可以准确测量出物体的长度。
在操作游标卡尺时，需要注意一些技巧和要点，以确保读数的准确性。
一、准备工作在使用游标卡尺之前，首先应查看卡尺是否完好无损，并检查游标卡尺的刻度是否清晰可见。
如果卡尺存在破损或不清晰的情况，应及时更换或修复。
二、选择合适的测量范围游标卡尺通常有不同的型号和测量范围，选择合适的测量范围对于准确测量十分重要。
在选择游标卡尺时，应根据被测物体的长度确定合适的尺寸。
如果被测物体长度超过了卡尺的测量范围，应选择更大范围的游标卡尺进行测量。
三、正确握持游标卡尺正确的握持游标卡尺对于测量结果的准确性也非常重要。
一般而言，将游标卡尺的手柄部分握在右手中，将固定测量尺的精确端放在被测物体的一端。
在进行具体测量之前，应先将游标卡尺合拢，以确保准确初始位置。
四、确定整数位的读数在开始测量之前，需要首先确定整数位的读数。
在固定测量尺上的整数刻度线上找到最接近被测物体的刻度。
如果被测物体的一端与整数刻度线对齐，整数位的读数即为对应整数刻度线上的数值。
五、确定小数位的读数在确定整数位的读数后，需要确定小数位的读数。
小数位的读数通常由游标尺上的等分线决定。
根据游标尺上的等分线和固定测量尺上的刻度线之间的对应关系，可以确定小数位的读数。
游标尺上的等分线通常分为10个等分，在读数时需要注意游标尺上的等分线与固定测量尺上的刻度线之间的对应关系。
例如，当游标尺上的第3条等分线与固定测量尺上的刻度线对齐时，小数位的读数为0.3。
同样，当游标尺上的第9条等分线与固定测量尺上的刻度线对齐时，小数位的读数为0.9。
游标卡尺的正确读数方法
游标卡尺的正确读数方法游标卡尺是一种常用于测量物体长度的量具，在工业生产及实验室中广泛使用。
然而，由于游标卡尺的读数方式相对较为复杂，许多人在使用时往往存在一定的困惑。
本文将为大家详细介绍游标卡尺的正确读数方法。
游标卡尺是一种直尺状的测量工具，由固定测量尺、滑动游标和游标尺两侧的尺规组成。
滑动游标上刻有许多等分线，通过对等分线的读数，可以准确测量出物体的长度。
在操作游标卡尺时，需要注意一些技巧和要点，以确保读数的准确性。
一、准备工作在使用游标卡尺之前，首先应查看卡尺是否完好无损，并检查游标卡尺的刻度是否清晰可见。
如果卡尺存在破损或不清晰的情况，应及时更换或修复。
二、选择合适的测量范围游标卡尺通常有不同的型号和测量范围，选择合适的测量范围对于准确测量十分重要。
在选择游标卡尺时，应根据被测物体的长度确定合适的尺寸。
如果被测物体长度超过了卡尺的测量范围，应选择更大范围的游标卡尺进行测量。
三、正确握持游标卡尺正确的握持游标卡尺对于测量结果的准确性也非常重要。
一般而言，将游标卡尺的手柄部分握在右手中，将固定测量尺的精确端放在被测物体的一端。
在进行具体测量之前，应先将游标卡尺合拢，以确保准确初始位置。
四、确定整数位的读数在开始测量之前，需要首先确定整数位的读数。
在固定测量尺上的整数刻度线上找到最接近被测物体的刻度。
如果被测物体的一端与整数刻度线对齐，整数位的读数即为对应整数刻度线上的数值。
五、确定小数位的读数在确定整数位的读数后，需要确定小数位的读数。
小数位的读数通常由游标尺上的等分线决定。
根据游标尺上的等分线和固定测量尺上的刻度线之间的对应关系，可以确定小数位的读数。
游标尺上的等分线通常分为10个等分，在读数时需要注意游标尺上的等分线与固定测量尺上的刻度线之间的对应关系。
例如，当游标尺上的第3条等分线与固定测量尺上的刻度线对齐时，小数位的读数为0.3。
同样，当游标尺上的第9条等分线与固定测量尺上的刻度线对齐时，小数位的读数为0.9。
游标卡尺主尺的读数方法
游标卡尺主尺的读数方法游标卡尺是一种常用的测量工具，广泛应用于工程、机械制造、汽车维修等行业。
主尺是游标卡尺上的一根固定尺，用于读取物体的长度。
下面将详细介绍游标卡尺主尺的读数方法。
1.尺的基本结构游标卡尺的主尺由尺的基座、主尺尺头和刻度组成。
主尺尺头与卡尺的基座连接，用于固定主尺并提供测量的基准结束刻度线。
主尺的一边是直尺，另一边是悬臂式的尺，悬臂式的尺上有一系列平行刻度线。
2.确定基准线测量前，首先需要确定基准线。
将卡尺与待测物品站立在平整的工作面上，确保尺头与物体表面平行，同时尺头要与物体最外侧接触。
3.读取整数刻度主尺上的刻度是以毫米为单位的整数刻度。
为了读取整数刻度，首先查看直尺的刻度。
直尺的刻度是从0开始的，每个整数毫米都标有一个较长的刻度线，其余毫米都标有较短的刻度线。
读数时，找到离物体最近的整数刻度线，即为整数部分的读数。
4.读取小数刻度在确定了整数刻度之后，需要进一步读取小数刻度。
主尺的悬臂式尺上有10个等分的小刻度，每个小刻度代表0.1毫米。
悬臂式尺上的小刻度线刚好在整数刻度线之间。
首先，检查待测物体的表面是否有凹凸不平的部分，如果有，则需要将主尺的直尺平移到物体的凸部，使凸部与直尺接触。
然后，观察悬臂式尺上的小刻度线，找到与直尺接触的那根小刻度线。
该小刻度线的位置即为小数部分的读数。
5.读取游标刻度有些游标卡尺的主尺上还有一根游标刻度，用于更精确地读取测量值。
游标刻度是悬臂式尺上最小的刻度，每个游标刻度代表0.02毫米。
读取游标刻度时，首先要找到小数部分的读数。
然后，观察游标刻度与小刻度之间的间隔。
每两个游标刻度之间的距离为0.02毫米，如果游标刻度刚好在两个小刻度之间，则表示小数部分的读数加上0.01毫米。
如果游标刻度刚好与一个小刻度对齐，则表示小数部分的读数加上0.02毫米。
6.读取最终测量值将整数部分的读数与小数部分的读数相加，再加上游标刻度的读数，即可得到最终的测量值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
游标卡尺的读数方法
游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。
结构组成
•游标卡尺由主尺和副尺（又称游标）组成。
主尺与固定卡脚制成一体；副尺与活动卡脚制成一体，并能在主尺上滑动。
游标卡尺有0.02、0.05、
0.1mm三种测量精度。
读数方法
游标卡尺是利用主尺刻度间距与副尺刻度间距读数的。
以13-2图0.02mm游标卡尺为例，主尺的刻度间距为1mm，当两卡脚合并时，主尺上49mm刚好等于副尺上50格，副尺每格长为＝0.98mm。
主尺与副尺的刻度间相关为1－0398＝0.02mm，因此它的测量精度为0.02mm（副尺上直接用数字刻出）
游标卡尺读数分为三个步骤，下面以图13-3所示0.02游标卡尺的某一状态为例进行说明。
1.在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。
图示
33mm。
2.副尺上一定有一条与主尺的刻线对齐，在刻尺上读出该刻线距副尺的格
数，将其与刻度间距0.02mm相乘，就得到最后读数的小数部分。
图示为
0.24mm。
3.将所得到的整数和小数部分相加，就得到总尺寸为33.24mm。
游标卡尺的使用方法
量具使用得是否合理，不但影响量具本身的精度，且直接影响零件尺寸的测量精度，甚至发生质量事故，对国家造成不必要的损失。
所以，我们必须重视量具的正确使用，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。
使用游标卡尺测量零件尺寸时，必须注意下列几点：
1.测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无
损，把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要相互对准。
这个过程称为校对游标卡尺的零位。
2.移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现象。
用固
定螺钉固定尺框时，卡尺的读数不应有所改变。
在移动尺框时，不要忘记松开固定螺钉，亦不宜过松以免掉了。
3.当测量零件的外尺寸时：卡尺两测量面的联线应垂直于被测量表面，不能
歪斜。
测量时，可以轻轻摇动卡尺，放正垂直位置，图2-6所示。
否则，量爪若在如图2-6所示的错误位置上，将使测量结果a比实际尺寸b要大；
先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定
量爪上，然后移动尺框，用轻微的压力使活动量爪接触零件。
如卡尺带有微动装置，此时可拧紧微动装置上的固定螺钉，再转动调节螺母，使量爪接触零件并读取尺寸。
决不可把卡尺的两个量爪调节到接近甚至小于所测尺寸，把卡尺强制的卡到零件上去。
这样做会使量爪变形，或使测量面过早磨损，使卡尺失去应有的精度。
4.用游标卡尺测量零件时，不允许过分地施加压力，所用压力应使两个量爪
刚好接触零件表面。
如果测量压力过大，不但会使量爪弯曲或磨损，且量爪在压力作用下产生弹性变形，使测量得的尺寸不准确(外尺寸小于实际
尺寸，内尺寸大于实际尺寸)。
在游标卡尺上读数时，应把卡尺水平的拿着，朝着亮光的方向，使人的视线尽可能和卡尺的刻线表面垂直，以免由于视线的歪斜造成读数误差。
5.为了获得正确的测量结果，可以多测量几次。
即在零件的同一截面上的不
同方向进行测量。
对于较长零件，则应当在全长的各个部位进行测量，务使获得一个比较正确的测量结果。
