水电站发电机功率因数的调整
功率因数调整电费办法
功率因数调整电费办法《电力系统和无功电力管理条例》中的『电力用户的功率因数及无功补偿设备的管理』第十二条规定: 《用户在当地供电局规定的电网高峰负荷时的功率因数,应达到下列规定:高压供电的工业用户和高压供电装有带负荷调整电压装置的电力用户功率因数为0.9及以上；其他100kVA及以上电力用户和大、中型电力排灌站功率因数为0.85及以上;销售和农业用户功率因数为0。
80及以上。
凡功率因数未达到上述规定的新用户,供电局可拒绝供电。
第十四条规定：《为调动用户改善电压，管好无功设备的积极性，对电力负荷不满足第十二条规定的电力用户，按国家批准的《功率因数调整电费办法》的有关规定进行功率因数考核和电费调整。
以0。
9为标准值的功率因数调整电费表如下:以0。
85为标准值的功率因数调整电费表如下：某用户变压器容量为S9-160kVA,采用低压计量，2004年5月份所消耗有功电量为25000kWH,无功电量为27000kVAH，试计算1、该用户当月的功率因素，及功率因互调整电费？2、如该用户有功用电不变的情况下，加装电容后,功率因素提高到0.95,计算该用户的功率因素调整电费为多少?解：（一）、当月用户无功电量与有功电量的比值为（27000+无功变损3790）÷（25000+有功变损1036）=1.1826查表可知功率因素为0.65，对照力率调整电费查对表得出调整百分数为+13%，即当月该用户的力率调整电费为电度电费总额乘以13％=25000×0。
68×15％=2550。
00元。
(二）、功率因素为0.95时，查表得出调整百分数为－0。
75，即该用户的力率调整电费为:25000×0.68×0.75％= -112。
50元（即奖励电费）.1).功率因素的计算：凡实行功率因素调整电费的用户,应装设无功电度表.按每月实用有功电量和无功电量，计算月平均功率因素。
所谓功率因素就是有功功率与视在功率的比值,通俗地讲就是用电设备的实际出力与用电设备的容量的比值,又简称为力率。
功率因数
发电机的调相运行：
在电网的总负载下，即要求供给有效功率，又要求供给无功功率，而如果发电机发出的无功功率不能满足电网对无功功率的要求，就会引起整个电网的电压下降，不利于电网对动力的负载。
调相运行就是指发电机不发出有功功率，指向电网输出感性无功功率的运行状态，从而起到调节系统功率，维持系统电压水平的作用。
功率因数高低，对发电机运行有什么影响？
(2009年10月8日 )
要回答这问题先分析一下同步发电机的几种并网运行状态：
1、滞后运行(常态运行)----发电机向电网同时送出有功功率和无功功率(容性)。(功率因数0.8左右)
当逐渐减少励磁电流使发电机从向系统提供无功而变为从系统吸收无功,定子电流从滞后而变为超前发电机端电压一个角度,此种状态即进相运行。
同步发电机进相运行时较迟相运行状态励磁电流大幅度减少,发电机电势Eq亦相应降低.从P-功角关系看,在有功不变的情况下,功角必将相应增大,比值整步功亦相应降低,发电机静态稳定性下降.其稳定极限与发电机短路比,外接电抗,自动励磁调节器性能及其是否投运等有关。
相互抵消。 电力系统中的负载大部分是感性的，因此总电流将滞后电压一个角度，如图1所示，将并联电容器与负载并联，则电容器的电流将抵消一部分电感电流，从而使总电流减小，功率因数将提高。 并联电容器的补偿方法又可分为： 1． 个别补偿。即在用电设备附近按其本身无功功率的需要量装设电容器组，与用电设备同时投入运行和断开，也就是再实际中将电容器直接接在用电设备附近。 适合用于低压网络，优点是补尝效果好，缺点是电容器利用率低。 2． 分组补偿。即将电容器组分组安装在车间配电室或变电所各分路出线上，它可与工厂部分负荷的变动同时投入或切除，也就是再实际中将电容器分别安装在各车间配电盘的母线上。 优点是电容器利用率较高且补尝效果也较理想（比较折中）。 3． 集中补偿。即把电容器组集中安装在变电所的一次或二次侧的母线 上。在实际中会将电容器接在变电所的高压或低压母线上，电容器组的容量按配电所的总无功负荷来选择。 优点:是电容器利用率高，能减少电网和用户变压器及供电线路的无功负荷。缺点:不能减少用户内部配电网络的无功负荷。 实际中上述方法可同时使用。对较大容量机组进行就地无功补尝。
功率因数调整电费办法
功率因数调整电费办法标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-功率因数调整电费办法《电力系统和无功电力管理条例》中的『电力用户的功率因数及无功补偿设备的管理』第十二条规定：《用户在当地供电局规定的电网高峰负荷时的功率因数，应达到下列规定：高压供电的工业用户和高压供电装有带负荷调整电压装置的电力用户功率因数为及以上；其他100kVA及以上电力用户和大、中型电力排灌站功率因数为及以上；销售和农业用户功率因数为及以上。
凡功率因数未达到上述规定的新用户，供电局可拒绝供电。
第十四条规定：《为调动用户改善电压，管好无功设备的积极性，对电力负荷不满足第十二条规定的电力用户，按国家批准的《功率因数调整电费办法》的有关规定进行功率因数考核和电费调整。
以为标准值的功率因数调整电费表如下：以为标准值的功率因数调整电费表如下：某用户变压器容量为S9-160kVA，采用低压计量，2004年5月份所消耗有功电量为25000kWH，无功电量为27000kVAH，试计算1、该用户当月的功率因素，及功率因互调整电费2、如该用户有功用电不变的情况下，加装电容后，功率因素提高到，计算该用户的功率因素调整电费为多少解：（一）、当月用户无功电量与有功电量的比值为(27000+无功变损3790)÷(25000+有功变损1036)=查表可知功率因素为,对照力率调整电费查对表得出调整百分数为+13%,即当月该用户的力率调整电费为电度电费总额乘以13%=25000××15%=元。
（二）、功率因素为时，查表得出调整百分数为－0。
75，即该用户的力率调整电费为：25000××%= —元（即奖励电费）。
1）.功率因素的计算：凡实行功率因素调整电费的用户，应装设无功电度表。
按每月实用有功电量和无功电量，计算月平均功率因素。
所谓功率因素就是有功功率与视在功率的比值，通俗地讲就是用电设备的实际出力与用电设备的容量的比值，又简称为力率。

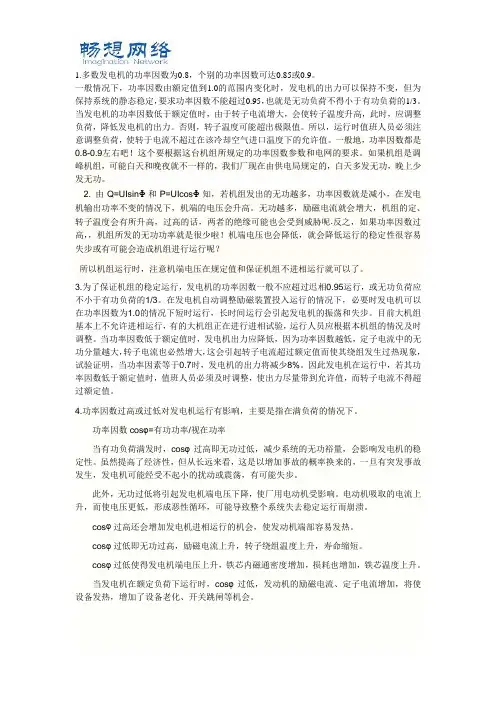

发电机功率因数调整详解[精品文档]
![发电机功率因数调整详解[精品文档]](https://img.taocdn.com/s3/m/f94644edb14e852458fb57c8.png)
1.多数发电机的功率因数为0.8，个别的功率因数可达0.85或0.9。
一般情况下，功率因数由额定值到1.0的范围内变化时，发电机的出力可以保持不变，但为保持系统的静态稳定，要求功率因数不能超过0.95，也就是无功负荷不得小于有功负荷的1/3。
当发电机的功率因数低于额定值时，由于转子电流增大，会使转子温度升高，此时，应调整负荷，降低发电机的出力。
否则，转子温度可能超出极限值。
所以，运行时值班人员必须注意调整负荷，使转于电流不超过在该冷却空气进口温度下的允许值。
一般地，功率因数都是0.8-0.9左右吧！这个要根据这台机组所规定的功率因数参数和电网的要求。
如果机组是调峰机组，可能白天和晚夜就不一样的，我们厂现在由供电局规定的，白天多发无功，晚上少发无功。
2. 由Q=UIsinΦ和P=UIcosΦ知，若机组发出的无功越多，功率因数就是减小，在发电机输出功率不变的情况下，机端的电压会升高。
无功越多，励磁电流就会增大，机组的定、转子温度会有所升高，过高的话，两者的绝缘可能也会受到威胁呢.反之，如果功率因数过高，，机组所发的无功功率就是很少啦！机端电压也会降低，就会降低运行的稳定性很容易失步或有可能会造成机组进行运行呢？所以机组运行时，注意机端电压在规定值和保证机组不进相运行就可以了。
3.为了保证机组的稳定运行，发电机的功率因数一般不应超过迟相0.95运行，或无功负荷应不小于有功负荷的1/3。
在发电机自动调整励磁装置投入运行的情况下，必要时发电机可以在功率因数为1.0的情况下短时运行，长时间运行会引起发电机的振荡和失步。
目前大机组基本上不允许进相运行，有的大机组正在进行进相试验，运行人员应根据本机组的情况及时调整。
当功率因数低于额定值时，发电机出力应降低，因为功率因数越低，定子电流中的无功分量越大，转子电流也必然增大，这会引起转子电流超过额定值而使其绕组发生过热现象，试验证明，当功率因素等于0.7时，发电机的出力将减少8%。
发电机功率因数规定
发电机功率因数规定发电机功率因数是衡量发电机功率质量的重要参数之一，它反映了发电机输出功率与有用功率之间的关系。
在现代电力系统中，发电机功率因数规定对于保证电能的质量、提高电力系统运行效率具有重要意义。
本文将对发电机功率因数规定进行详细介绍。
发电机功率因数是指发电机输出功率与有用功率之间的比值。
有用功率是指发电机所供应给负载的实际功率，是电能的有用部分；而发电机输出功率则包括有用功率和无用功率，是发电机的总输出功率。
发电机功率因数范围为0到1之间，功率因数越接近1表示发电机输出的有用功率占比越大，系统运行效率越高。
为了保证电力系统的稳定运行，发电机功率因数规定是必不可少的。
根据国际标准，发电机功率因数应该在0.8到1之间，当然在实际应用中，发电机的功率因数规定还要根据国家或地区的电力标准来确定。
在中国的电力系统中，发电机功率因数规定一般为0.9到0.95之间。
确定发电机功率因数规定主要考虑以下几点。
首先，发电机功率因数过低会引起电力系统的无功损耗增加，降低系统的运行效率。
其次，功率因数过低还会引起电流的增加，导致线路过载、设备过热等问题。
另外，功率因数过低还会影响发电机的稳定运行，增加电力系统的故障风险。
因此，发电机功率因数规定应该尽可能接近1，以提高电力系统的运行效率和稳定性。
为了满足发电机功率因数规定，电力系统中常常使用功率因数校正装置。
功率因数校正装置能够根据电力系统的实际负载情况对发电机的功率因数进行调整，保持功率因数在规定的范围内。
常见的功率因数校正装置有电容器和同步电动机。
电容器可以通过串联或并联的方式与发电机连接，用来补偿无功功率，提高功率因数。
同步电动机则通过调整励磁电流的大小和相角来实现功率因数的校正。
在电力系统的运行中，发电机功率因数规定具有重要的意义。
合理的发电机功率因数规定能够保证电能的质量，提高电力系统的运行效率，降低能源的消耗。
因此，电力系统中的各级部门应该加强对发电机功率因数的监测和管理，以确保电力系统的稳定运行。
同步发电机的功率因数
同步发电机的功率因数一、介绍同步发电机是电力系统中常见的发电设备之一。
在发电过程中，功率因数的控制对于保证系统性能和稳定运行至关重要。
本文将探讨同步发电机的功率因数及其调节方法。
二、功率因数的概念功率因数是指电力系统中有功功率和视在功率之间的关系，用来衡量电能的有效利用程度。
一般来说，功率因数越高，系统的效率越高。
三、同步发电机的功率因数特点同步发电机的功率因数是由负载以及励磁系统的控制决定的。
在不同负载条件下，同步发电机的功率因数也会有所变化。
3.1 常见的功率因数范围同步发电机的功率因数范围通常在0.8-1.0之间。
在实际运行中，要根据系统需求和运行方式来控制功率因数的值。
3.2 功率因数过低的影响当同步发电机的功率因数过低时，会导致电力系统的效率下降，并且可能产生功率损耗。
此外，功率因数过低还会引起设备过热、设备寿命降低等问题。
3.3 功率因数过高的影响功率因数过高意味着无功功率的流失，会导致电力系统不稳定。
同时，功率因数过高还会造成电力资源的浪费，从而降低电网的经济性。
四、调节同步发电机的功率因数方法为了维持同步发电机的功率因数在合理范围内，可以采取以下调节方法：4.1 励磁系统调节同步发电机的励磁系统可以通过调节励磁电流来控制功率因数。
当功率因数过低时，增加励磁电流可以提高功率因数；励磁电流过高则会导致功率因数过高。
4.2 并联无功补偿装置并联无功补偿装置可以通过在同步发电机的输出端并联连接无功补偿电容器或者电抗器，来实现功率因数的调节。
通过控制并联装置的开和关，可以实现功率因数的自动调节。
4.3 有功功率调节通过控制同步发电机的有功功率输出，也可以间接地调节功率因数。
增加有功功率输出可以提高功率因数，减少有功功率输出可以降低功率因数。
4.4 并联同步电容器在同步发电机的输出端并联连接同步电容器，可以实现额外的无功功率输出，从而调节功率因数。
五、结论同步发电机的功率因数调节对于电力系统的稳定运行和经济性具有重要意义。
发电机功率因数调整详解
1.多数发电机的功率因数为0.8，个别的功率因数可达0.85或0.9。
一般情况下，功率因数由额定值到1.0的范围内变化时，发电机的出力可以保持不变，但为保持系统的静态稳定，要求功率因数不能超过0.95，也就是无功负荷不得小于有功负荷的1/3。
当发电机的功率因数低于额定值时，由于转子电流增大，会使转子温度升高，此时，应调整负荷，降低发电机的出力。
否则，转子温度可能超出极限值。
所以，运行时值班人员必须注意调整负荷，使转于电流不超过在该冷却空气进口温度下的允许值。
一般地，功率因数都是0.8-0.9左右吧！这个要根据这台机组所规定的功率因数参数和电网的要求。
如果机组是调峰机组，可能白天和晚夜就不一样的，我们厂现在由供电局规定的，白天多发无功，晚上少发无功。
2. 由Q=UIsinΦ和P=UIcosΦ知，若机组发出的无功越多，功率因数就是减小，在发电机输出功率不变的情况下，机端的电压会升高。
无功越多，励磁电流就会增大，机组的定、转子温度会有所升高，过高的话，两者的绝缘可能也会受到威胁呢.反之，如果功率因数过高，，机组所发的无功功率就是很少啦！机端电压也会降低，就会降低运行的稳定性很容易失步或有可能会造成机组进行运行呢？所以机组运行时，注意机端电压在规定值和保证机组不进相运行就可以了。
3.为了保证机组的稳定运行，发电机的功率因数一般不应超过迟相0.95运行，或无功负荷应不小于有功负荷的1/3。
在发电机自动调整励磁装置投入运行的情况下，必要时发电机可以在功率因数为1.0的情况下短时运行，长时间运行会引起发电机的振荡和失步。
目前大机组基本上不允许进相运行，有的大机组正在进行进相试验，运行人员应根据本机组的情况及时调整。
当功率因数低于额定值时，发电机出力应降低，因为功率因数越低，定子电流中的无功分量越大，转子电流也必然增大，这会引起转子电流超过额定值而使其绕组发生过热现象，试验证明，当功率因素等于0.7时，发电机的出力将减少8%。
功率因数调整表
功率因数的标准值及其适用范围功率因数标准0.90，适用于160千伏安以上的高压供电工业用户（包括社队工业用户）、装有带负荷调整电压装置的高压供电电力用户和3200千伏安及以上的高压供电电力排灌站；功率因数标准0.85，适用于100千伏安（千瓦）及以上的其他工业用户（包括社队工业用户），100千伏安（千瓦）及以上的非工业用户和100千伏安（千瓦）及以上的电力排灌站；功率因数标准0.80，适用于100千伏安（千瓦）及以上的农业用户和趸售用户，但大工业用户未划由电业直接管理的趸售用户，功率因数标准应为0.85。
功率因数的计算凡实行功率因数调整电费的用户，应装设带有防倒装置的无功电度表，按用户每月实用有功电量和无功电量，计算月平均功率因数；凡装有无功补尝设备且有可能向电网倒送无功电量的用户，应随其负荷和电压变动及时投入或切除部分无功补尝设备，电业部门并应在计费计量点加装有防倒装置的反向无功电度表，按倒送的无功电量与实用无功电量两者的绝对值之和，计算月平均功率因数；根据电网需要，对大用户实行高峰功率因数考核，加装记录高峰时段内有功、无功电量的电度表，据以计算月平均高峰功率因数；对部分用户还可试行高峰、低谷两个时段分别计算功率因数，由试行的省、市、自治区电力局或电网管理局拟订办法，报水利电力部审批后执行。
电费的调整根据计算的功率因数，高于或低于规定标准时，在按照规定的电价计算出其当月电费后，再按照“功率因数调整电费表”（表一、二、三、）所规定的百分数增减电费。
如用户的功率因数在“功率因数调整电费表”所列两数之间，则以四舍五入计算。
根据电网的具体情况，对不需增设补尝设备，用电功率因数就能达到规定标准的用户，或离电源点较近，电压质量较好、勿需进一步提高用电功率因数的用户，可以降低功率因数标准或不实行功率因数调整电费办法，但须经省、市、自治区电力局批准备，并报电网管理局备案。
降低功率因数标准的用户的实际功率因数，高于降低后的功率因数标准时，不减收电费，但低于降低后的功率因数标准时，应增收电费。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水电站发电机功率因数的调整
2007-04-14 18:27
摘要： 合理调整电机功率因数，保证系统的无功需求，是电站运行的一项重要工作。
本文主要讲述发电机在各种运行工况下，如何调整功率因数，使电站既多发有功，又满足了系统的无功需求，以提高电站的经济效益问题。
关键词： 水电站 功率因数 调整
在水电站的运行工作中，发电机的功率因数是经常调整的一个参数，怎样根据水电站季节性水量变化较大、发电机负荷不均的特点，合理地调整发电机功率因数，满足系统无功负荷的需求，解决在满负荷运行时发电机端电压偏高的问题。
对水电站的安全运行及提高电站的经济效益，有着重要的意义。
博爱县丹东水电站是丹河流域梯级开发的一座引水式水电站，电站总装机容量为3130kW，其中有两台为1250kW和一台630kW水轮发电机组。
发电机额定电压为6.3kV，发电机功率因数为0.8，三台发电机均为同步发电机。
电站年发电量1400万kW·h。
1995年与大电网并网，同时电站有独立的自供区。
每年上网与自供负荷的比例为三比一。
由于电站的供电系统有两个部分组成，电站必须合理调整发电机的功率因数，以满足两个系统对无功的需求。
在电站自供区内，共安装有变压器容量3000kVA，变压器近40台，而且多为老式高耗能变压器，用电负荷变化大，无功负荷需求量也大。
10kV线路上和400V低压用户均未安装电容器。
如用安装电容器来补偿无功，提高自供区内线路的功率因数，一次性投资大，电容器运行维护费用高，经常还会出现"过补"现象。
因此通过对电站发电机功率因数进行适时调整，补充自供区线路的无功负荷，提高线路的经济运行，较为合理。
并网负荷的功率因数，电力部门的要求也十分严格，规定功率因数必须为0.8。
如少发无功处罚、多发无功奖励，奖罚以0.8为标准，低0.01奖当月上网电费的0.1%，高0.01罚当月上网电费的0.5%，即奖一罚五的规定。
电力部门的规定虽然十分严格，但我们电站在不同季节，根据水量和负荷变化的特点，合理地调整发电机的功率因数，每年不但保证自供区无功负荷的需要，而且还受电网多发无功的奖励。
合理调整发电机的功率因数，必须注意几个问题，即针对不同运行季节的特点，正确地进行调整。
对于径流式没有调节能力的小水电站，在雨季水量充足
时，电站内多台机组都能满负荷运行，这时应把发电机的功率因数调到0.85～0.9左右，让发电机多发有功，少发无功。
《发电机运行规程》中规定：功率因数以0.8为宜，不得超过0.95，必要时方可在功率因数为1的情况下运行。
说明功率因数调整稍高一点符合规程要求。
另一方面，在满足负荷运行时，功率因数不宜调得太低。
这是因为，当发电机的功率因数从额定值到零的范围内变动时，它的有功出力应根据转子电流的允许值而适当降低，因功率因数愈低，定子电流的无功分量也愈大，转子电流也愈大，这可能使转子线圈温度超过允许温升，所以在满负荷运行时必须把发电机的功率因数调高。
汛期水量充足时水电站提高功率因数运行，多发有功、少发无功，对于电网也是可行的。
因在汛期机组开的多，电网的无功负荷也相对过剩，并不会因小水电站机组在汛期功率因数适当提高了，电网内的无功负荷就会减少很多。
如一旦电网功率因数太低，可以临时投入电容器装置，进行无功补偿。
并网运行的水电站，在汛期水量充足机组满负荷运行时，经常会出现发电机端电压过高的现象，如端电压过高，功率因数也应适当提高。
但端电压过高时，为了保证机组的安全运行，必须减少机组的出力。
如我们丹东水电站，在前几年汛期三台机组满负荷运行时，端电压最高达到7.2kV，高出额定电压6.3kV的14%。
根据统计，目前很多上网运行的小水电站，都存在有上述现象，端电压过高，影响了水电站的安全运行，容易引发各类事故的发生，电器设备元、器件容易击穿烧毁。
端电压过高，对于运行年限长，绝缘老化或机组有潜在性绝缘缺陷的发电机，会引起绝缘击穿，严重时造成发电机着火或冒烟。
当端电压高于105%额定电压时，由于磁通饱和，使发电机的铁损增加，铁芯发热，发电机效率下降，加速绝缘老化。
由于端电压过高，不得不减少机组负荷，弃水发电，浪费宝贵的水力资源，影响了电站的经济效益。
适当提高发电机的功率因数，可使发电机的端电压降低，但不能解决端电压过高的根本问题，端电压过高是由以下几方面引起的：①电网在汛期时负荷出现供大于求现象，特别是无功负荷过剩，提高了电网电压，使发电机出口电压升高；②电站并网线路线损超过规定，造成线路压降大；③两端的变压器分接开关位置选择的不当。
根据以上情况，电站应对线路进行改造，对分接开关位置进行重新调整。
并网运行的水电站，由于在枯水期来水量减小，机组都不
能满负荷运行，这时可以把发电机功率因数调低到0.7～0.75左右。
在有功不变的情况下，尽量多发无功。
我们丹东电站在枯水期运行时，总负荷只有1400～1500kW。
这时让1台1250kW机组带900～1000kW负荷，630kW机组带400～500kW负荷，功率因数都调整到0.75以下，同时还有1台1250kW机组在停运状态。
由于在枯水期大电网系统的功率因数也相对较低，也需用投入电容器的办法来补偿无功的不足。
根据这种情况，我们积极向电网部门建议，把停运的1250kW机组做调相运行。
我们电站机组调相运行为电网送无功有以下条件：①机组为卧式机组，机组中心线高于尾水位1.9m，不需要向尾水管压气，就可达到调相运行的目的；②电站并网为10kV并网，距大电网升压站仅有3km，处在负荷的中心，向大电网补偿无功的技术条件允许，电力部门可以按无功电量计算电费，这样电站可以充分利用枯水期水少机不停，提高电站的经济效益。
当发电机在低功率因数下运行时，运行人员必须认真监视发电机的温升情况，做到随时调整，防止温升超过允许值。
当发电机在调相运行时，如果电站尾水位高于水轮机的中心线，应当注意向尾水管内压气，保证蜗壳内不充水。
如蜗壳内有水流，机组在旋转时，受到较大阻力，要消耗一定有功。
电站还应计算1kW·h有功能发几kW·h无功，做到调相的经济运行。
同时要加强与电网调度的联系，按照电网功率因数的变化增减无功负荷。
