减速器箱盖零件的机械加工工艺规程设计说明书
齿轮减速器机械加工工艺规程编制及精镗孔夹具设计说明书正文

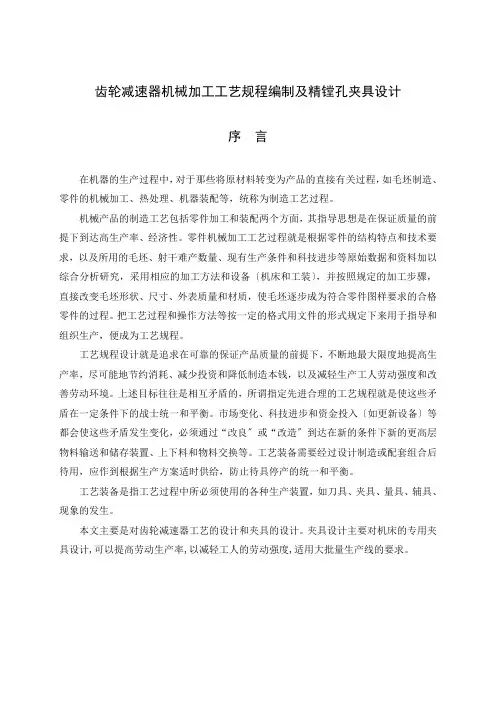

齿轮减速器机械加工工艺规程编制及精镗孔夹具设计序言在机器的生产过程中，对于那些将原材料转变为产品的直接有关过程，如毛坯制造、零件的机械加工、热处理、机器装配等，统称为制造工艺过程。
机械产品的制造工艺包括零件加工和装配两个方面，其指导思想是在保证质量的前提下到达高生产率、经济性。
零件机械加工工艺过程就是根据零件的结构特点和技术要求，以及所用的毛坯、射干难产数量、现有生产条件和科技进步等原始数据和资料加以综合分析研究，采用相应的加工方法和设备〔机床和工装〕，并按照规定的加工步骤，直接改变毛坯形状、尺寸、外表质量和材质，使毛坯逐步成为符合零件图样要求的合格零件的过程。
把工艺过程和操作方法等按一定的格式用文件的形式规定下来用于指导和组织生产，便成为工艺规程。
工艺规程设计就是追求在可靠的保证产品质量的前提下，不断地最大限度地提高生产率，尽可能地节约消耗、减少投资和降低制造本钱，以及减轻生产工人劳动强度和改善劳动环境。
上述目标往往是相互矛盾的，所谓指定先进合理的工艺规程就是使这些矛盾在一定条件下的战士统一和平衡。
市场变化、科技进步和资金投入〔如更新设备〕等都会使这些矛盾发生变化，必须通过“改良〞或“改造〞到达在新的条件下新的更高层物料输送和储存装置、上下料和物料交换等。
工艺装备需要经过设计制造或配套组合后待用，应作到根据生产方案适时供给，防止待具停产的统一和平衡。
工艺装备是指工艺过程中所必须使用的各种生产装置，如刀具、夹具、量具、辅具、现象的发生。
本文主要是对齿轮减速器工艺的设计和夹具的设计。
夹具设计主要对机床的专用夹具设计,可以提高劳动生产率,以减轻工人的劳动强度,适用大批量生产线的要求。
第1章零件分析1.1技术要求1．减速器箱盖(1)铸件人工时效处理。
(2)未注铸造圆角为R5。
(3)铸件外表不得有粘砂,裂纹等缺陷。
(4)尖角倒钝C0.5。
(5)非加工外表涂底漆。
(6)材料HT200。
2．减速器箱体(1)铸件人工时效处理。
减速器箱体零件的机械加工工艺设计
减速器箱体零件的机械加工工艺设计一、工艺准备1.根据减速器箱体零件的图纸和工艺要求，明确工件的加工尺寸、表面质量要求等。
2.选取合适的材料，通常减速器箱体采用铸铁材料，该材料具有良好的切削性能和耐磨性。
3.根据工件形状和尺寸，确定适合的机床和刀具。
二、车削工艺1.选择适当的车床进行车削加工，通常采用立式车床或数控车床。
2.根据图纸要求，选择合适的刀具进行车削，如切断刀、粗车刀、精车刀等。
3.根据工件的结构特点和加工要求，确定车刀的进给速度和进给量。
4.对减速器箱体的内孔、外圆、端面等进行车削加工，确保尺寸精度和表面质量。
三、铣削工艺1.选择适合的铣床进行铣削加工，通常采用立式铣床或数控铣床。
2.根据图纸要求，选择合适的刀具进行铣削，如立铣刀、面铣刀、T 型槽刀等。
3.根据工件的结构特点和加工要求，确定铣刀的进给速度和进给量。
4.对减速器箱体的槽面、平面、孔面等进行铣削加工，确保尺寸精度和表面质量。
四、钻削工艺1.选择适合的钻床进行钻削加工，通常采用立式钻床或数控钻床。
2.根据图纸要求，选择合适的刀具进行钻削，如中心钻、钻头、麻花钻等。
3.根据工件的结构特点和加工要求，确定钻刀的进给速度和进给量。
4.对减速器箱体的螺纹孔、固定孔等进行钻削加工，确保尺寸精度和表面质量。
五、组装工艺1.对于减速器箱体的分体结构，需要进行组装。
首先，对组装零件进行清洗和检查，确保无污染和损坏。
2.按照图纸要求，将零件按照正确的顺序和方法进行组装。
通常采用螺纹连接、压入连接等方式。
3.在组装过程中，注意保持零件之间的配合精度和间隙，确保组装的减速器箱体具备良好的工作性能。
总结：减速器箱体零件的机械加工工艺设计是保证减速器性能和寿命的关键步骤，需要根据减速器箱体的形状、尺寸和结构特点，选择合适的机床和刀具进行车削、铣削和钻削等加工操作。
同时，在组装过程中要注意保持零件之间的配合精度和间隙，确保减速器箱体的良好工作性能。
减速箱箱体加工工艺及夹具设计说明书
The preparation of parts of the process is reasonable, directly related to the machining quality requirements can be met; reasonable preparation process will enable the convergence of scientific processes to achieve high-quality, high-yield low, so that the production of a balanced, smoothly. At the same time, in the machinery manufacturing fixture also occupy an important position, reasonable and reliable fixture design can guarantee the quality of the workpiece processing, improve processing efficiency, reduce labor intensity and give full play to the technology and the expansion of machine tool performance. Can be seen both in the machinery manufacturing industry is vital link. The design of the deceleration box box holes 100 and fixture design process, the holes require a higher precision, boring process mining useful. In the preparation process, it is necessary to take into account the pore shape and location accuracy, as well as tolerance and so on.
减速器箱体加工工艺说明书
减速器箱体加工工艺说明书目录（一）零件的分析……………………………………………（二）毛坯的选择……………………………………………（三）工艺分析………………………………………………(四)机械加工余量的计算、切削参数………………………(五)机床及夹具的选择………………………………………（六）工时的确定……………………………………………（七）感想…………………………………………………（八）参考文献…………………………………………………（一）零件的分析减速器的主要加工表面为孔系和平面，为了保证箱体部件的配精度，对箱体零件的加工，主要有如下技术要求：（1）支承孔的尺寸精度、形状精度和表面粗糙度箱体上的主要支承孔(主轴孔)尺寸公差等级为IT6级，圆度为0.006~0.008mm，表面粗糙度值为Ra0.8~0.4um.其他支承孔的尺寸公差等级为IT6~IT7级，圆度为0.01mm左右，表面粗糙度值为Ra1.6~0.8um。
(2)支承孔之间的相互位置精度箱体上有齿轮啮合关系的齿轮啮合孔系之间，应有一定的孔距尺寸精度和平行度要求，否则会影响齿轮啮合精度，使工作时产生噪声和振动，并影响齿轮使用寿命。
这项精度主要取决于传动齿轮副的中心距允差和齿轮啮合的精度。
同一轴线的孔应有一定的同轴度要求，否则，不仅使轴的装配困难，并且使轴的运转情况不良，加剧轴承的磨损和发热，影响机器的精度和正常工作。
支承孔间的中心距允差一般为±0.0 5mm；轴心线的平行度为0.03~0.1mm；同轴线孔的同轴度为0.02mm。
(3)主要平面的形状精度、相互位置精度和表面粗糙度箱体的主要平面一般都是装配或加工中的定位基准面，直接影响箱体与机器总装时的相对位置和接触刚度，也影响箱体加工中的定位精度。
一般装配和定位基面的平面度在0.05范围之内；表面粗糙度值为Ra1.6um以内。
（4）支承孔与主要平面间的相互位置精度箱体的主要支承孔与装配基面的位置精度由该部件装配后精度要求所确定，一般为0.02mm左右。
减速箱体零件的工艺规程及夹具设计(含全套CAD图纸)
L+ +
l l =
1
2 ´5=
18 + 3
´ 5 = 1.0937 min
tm
f
960 ´ 0.1
nw
攻 L=15 l1 = 3mm l2 = 0
nw = 195 r/min v=4.9r/min
8
tm
=
L
+l1 + l2 nw f
´
5
= (15 + 3) ´ 2 ´ 5 = 0.923 min 195 ´1
3．方法和步骤：
3．1 生产纲领的计算与生产类型的确定
3
生产类型
生产纲领（件/年）
小批生产 中型零件（4~30KG）
10~200
表 11 生产纲领和生产类型的关系
3．2 零件图审查
3．2．1 了解零件的功用及技术要求
熟悉用途（机械传动有级调速）、性能及工作条件密封（保证齿轮系中无杂，无
灰层进入，机油润滑），在产品中的位置（处于电机与执行机构之间）和功用（齿轮
3．3．3．2 铸件加工余量表 16 用于成批和大量生产与铸件尺寸公差配套使用的铸件
机械加工余量等级和表 17 铸件尺寸公差配套使用的铸件机械加工余量（机械制造技
术课程设计）
3．3．3．3 铸件最小孔径
表面类型
成批生产
通孔
15~30MM
表 18 铸件最小孔径
3．3．3 毛坯—零件合图 用查表法确定各表面的加工总余量和余量公差。 表 15 铸件尺寸公差数值（机械制造技术课程设计） 表 16 用于成批和大量生产与铸件尺寸公差配套使用的铸件机械加工余量等级和
切削的工时定额
粗铣
n 1000´14.4
推荐-减速器箱体工艺工装设计说明书含图纸 精品
减速器箱体工艺工装设计前言设计是每个大学生在前必须完成的一个教学环节，是对我们所学专业知识的一个综合测试，也是对我们大学生专业能力的一次考验。
设计密切结合高等学校的办学宗旨。
已检测我们在学习和实习过程中对所学知识的掌握程度和运用水平。
同时在设计中与同学互相帮助,一起去图书馆查阅课程设计中需要得一些相关资料,共同探讨设计中。
现的问题,体现了同学之间的凝聚力,增进了同学之间的友谊,加强了与老师的知识探讨作为机械类专业的学生不能仅以学好课本上的理论知识而满足,如果不懂的运用他们,学再多的理论知识也毫无用处。
因此我们非常重视本次设计的实践,通过本次设计是我们各方面的能力都有所加强,对于今后的生产实习以及走上工作岗位有很大帮助,是我们受益浅。
由于能力经验有限设计中有许多不足的地方，还望各位老师多加指导，批评。
绪论中国是世界上机械发展最早的国家之一，机械的工程技术不但发展历史悠久，而且成就十分辉煌，不仅对中国的物质文化和社会经济的发展起到了极大的促进作用而且对世界技术文明的进步起到了重大的作用。
机械是一种人为的实物构件的组合。
机械各部分之间具有确定的相对运动。
机器具备机构的特征外，还必须具备第三个特征即能代替人类的劳动以完成有用的机械功或转换机械能，故机器能转换机械能或完成有用的机械功的机构。
从结构和运动的观点来看，机构和机器并无区别泛称为机械。
机构和机器的定义来源于机械工程学，属于现代机械原理中的最基本的概念，中文机械的现代概念多源自日语之“机械”一词，日本的机械工程学对机械概念做如下定义（即符合下面三个特征称为机械machine）：机械是物体的组合，假定力加到其各个部分也难以变形。
这些物体必须实现相互的、单一的、规定的运动。
把施加的能量转变为最有用的形式，或转变为有效的机械功。
机械是简单的装置，它能够将能量、力从一个地方传递到另一个地方。
它能改变物体的形状结构创造出新的物件.在生活中，我们周围有数不清的不同种类的机械在为我们工作机械的日常的理解是机械装置，也就是各种机器与器械。
减速箱箱体机械加工工艺规程及夹具设计说明书
前言课程设计是我们学习完整个大学的全部基础课程、技术基础课程、以及专业课程之后进行的。
这是在我们进行完机械制造工艺学课程设计后的，对所学的各门课程的一次全面的综合性的设计课题任务，也是一次理论联系实际的训练，它是我们大学生涯的一个总结。
加工工艺及夹具毕业设计是对所学专业知识的一次巩固，是在进行社会实践之前对所学个课程的一次深入的综合性的总复习，也是理论联系实际的训练。
加工工艺及夹具的设计和使用是促进生产发展的重要工艺措施，随着我国机械工业生产的不断发展，加工工艺和机床夹具的改进和创造已成为广大机械工人和技术人员在技术革新中的一项重要任务。
对我个人而言，这次毕业设计是自己迎接未来工作的一次很重要的锻炼机会我会用自己的认真务实的态度去完成这份毕业设计，我相信在这个过程当中，自己分析问题、解决问题的能力、团队合作意识等，将得到很大的提高，为以后的工作打好基础。
由于能力和实践经历有限，设计尚有不妥之处，恳请各位老师给予指教。
目录1.零件的分析 (1)1.1零件的作用 (1)1.2零件的工艺分析 (1)2.毛坯的确定 (1)2.1毛坯的制造形式 (1)2.2毛坯尺寸及加工余量 (1)3.工艺规程设计 (2)3.1定位基准的选择 (2)3.2制定工艺路线 (2)3.3选择加工设备及刀具、夹具、量具 (5)3.4工序的设计 (6)4.夹具设计 (11)4.1定位基准的选择 (12)4.2定位方式的分析 (12)4.3切削力的计算 (13)4.4夹紧力的计算及夹紧方式的确定 (13)结束语 .............................................................错误！未定义书签。
参考文献. (16)1.零件的分析1.1零件的作用题目给的零件是一个减速箱体，箱体是机器的基础零件，它将机器中有关部件的轴、套、齿轮等相关零件连接成一个整体，并使之保持正确的相互位置，以传递转矩或改变转速来完成规定的运动，故箱体的加工质量，直接影响到机器的性能、精度和寿命。
减速箱箱体加工工艺及夹具设计说明书
夹具的维护：定 期检查夹具的磨 损情况，及时更 换磨损严重的零 件
夹具的保养：定 期对夹具进行清 洁和润滑，保持 夹具的良好工作 状态
夹具松动：检 查夹具紧固螺 钉是否松动， 如有松动，拧
紧螺钉
夹具磨损：检 夹具变形：检 夹具损坏：检 夹具调整不当： 夹具使用不当：
查夹具磨损情 查夹具变形情 查夹具损坏情 检查夹具调整 检查夹具使用
粗加工工艺流程：包括毛坯加工、半精加工和精加工 毛坯加工：使用车床、铣床等设备进行粗加工，去除大部分材料 半精加工：使用磨床、铣床等设备进行半精加工，提高加工精度 精加工：使用磨床、铣床等设备进行精加工，达到设计要求的精度和表面粗糙度
半精加工工艺流程：粗加工、半精加工、精加工 半精加工设备：数控机床、铣床、磨床等 半精加工材料：铝合金、不锈钢、铸铁等 半精加工方法：铣削、磨削、车削等 半精加工精度：0.01mm-0.1mm 半精加工注意事项：保证加工精度，避免加工缺陷，提高加工效率。
精加工工艺流程：粗加 工、半精加工、精加工
精加工设备：数控机 床、磨床、铣床等
精加工材料：铝合金、 不锈钢、铸铁等
精加工精度：公差等 级、表面粗糙度等
精加工质量控制：工艺 确：确 保工件在夹具 中的位置准确
无误
夹紧可靠：保 证工件在加工 过程中不会松
动
降低生产成本：通 过优化加工工艺、 夹具设计等降低生 产成本
提高产品质量：通 过优化加工工艺、 夹具设计等提高产 品质量
提高夹具的稳定 性和可靠性
优化夹具的结构 设计，提高夹具 的加工效率
采用先进的夹具材 料和制造工艺，提 高夹具的精度和耐 用性
优化夹具的布局和 设计，提高夹具的 通用性和灵活性
加工工艺优化：提高加工精度，降低加工成本 夹具设计优化：提高夹具稳定性，降低夹具磨损 协同优化：加工工艺和夹具设计相互配合，提高生产效率 优化效果：提高产品质量，降低生产成本，提高生产效率
