英国GOODWIN 双板式止回阀在中国长输管线
双板式止回阀安装要求
双板式止回阀安装要求双板式止回阀安装的时候呢，有这么几个要求得注意喽。
一、安装方向。
1. 这止回阀上可是有箭头标志的，就像给你指方向的小箭头精灵一样。
这个箭头方向必须得和介质流动的方向一致，要是装反了呀，就像你想往前走，却被人硬往后拉，那阀门可就没法正常工作啦，介质就乱套了，想流也流不好。
二、安装位置。
1. 你得找个合适的地方把它安上。
一般呢，要安装在水平管道上，这就好比是把东西放在平地上一样稳当。
要是把它装在垂直管道上呀，那它可能就会有点“晕头转向”，工作起来就不那么顺溜了。
不过呢，如果这个双板式止回阀是那种专门设计可以用在垂直管道上的特殊款，那就另当别论啦，但这种特殊情况可得看清楚说明书哦。
2. 周围的空间也得留好。
就像人需要活动空间一样，止回阀周围得有足够的空间，方便以后维修啊、检查啊之类的操作。
要是把它挤在一个小角落里，等它哪天不舒服了，想修修都没法下手。
三、连接要求。
1. 止回阀和管道连接的时候，接口处得密封好。
就像两个好朋友拉手，得紧紧握住，不能漏缝儿。
如果密封不好，介质就会偷偷跑出来，这可不行。
可以用密封垫片之类的东西来保证密封性，就像给它们的握手处加个小垫子，让握得更紧更严实。
2. 连接的螺栓得拧紧喽。
但也不能像大力水手吃了菠菜就死命拧，把螺栓拧坏了可就糟糕了。
要按照规定的扭矩来拧紧，让止回阀稳稳地和管道连接在一起，这样它才能安心工作。
四、其他注意事项。
1. 在安装之前呀，得把管道里面的杂物都清理干净。
想象一下，如果管道里有小石子啊、破布条啊这些乱七八糟的东西，就像给止回阀的工作道路上设置了好多小障碍，它工作起来就会磕磕绊绊的，说不定还会被这些杂物弄伤呢。
2. 安装好之后，最好先简单测试一下。
就像新衣服买回来要先试穿一样，看看止回阀是不是能正常工作，要是有啥不对劲的地方，赶紧调整，可别等正式使用的时候才发现问题，那就麻烦大喽。
火电阀门的主要进口品牌

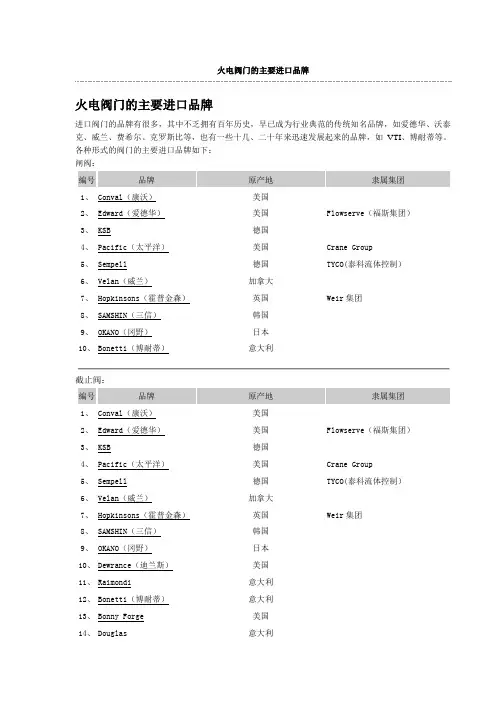

火电阀门的主要进口品牌火电阀门的主要进口品牌进口阀门的品牌有很多，其中不乏拥有百年历史，早已成为行业典范的传统知名品牌，如爱德华、沃泰克、威兰、费希尔、克罗斯比等，也有一些十几、二十年来迅速发展起来的品牌，如VTI、博耐蒂等。
各种形式的阀门的主要进口品牌如下：闸阀：1、Conval（康沃）美国2、Edward（爱德华）美国Flowserve（福斯集团）3、KSB德国4、Pacific（太平洋）美国Crane Group5、Sempell德国TYCO(泰科流体控制）6、Velan（威兰）加拿大7、Hopkinsons（霍普金森）英国Weir集团8、SAMSHIN（三信）韩国9、OKANO（冈野）日本10、Bonetti（博耐蒂）意大利截止阀：1、Conval（康沃）美国2、Edward（爱德华）美国Flowserve（福斯集团）3、KSB德国4、Pacific（太平洋）美国Crane Group5、Sempell德国TYCO(泰科流体控制）6、Velan（威兰）加拿大7、Hopkinsons（霍普金森）英国Weir集团8、SAMSHIN（三信）韩国9、OKANO（冈野）日本10、Dewrance（迪兰斯）美国11、Raimondi意大利12、Bonetti（博耐蒂）意大利13、Bonny Forge美国14、Douglas意大利15、HPvalves荷兰16、Safelok英国止回阀1、Conval（康沃）美国2、Edward（爱德华）美国Flowserve（福斯集团）3、KSB德国4、Pacific（太平洋）美国Crane Group5、Sempell德国TYCO(泰科流体控制）6、Velan（威兰）加拿大7、Hopkinsons（霍普金森）英国Weir集团8、SAMSHIN（三信）韩国9、OKANO（冈野）日本10、Bonetti（博耐蒂）美国蝶阀1、Krombach（克隆巴赫）德国2、Zwick德国3、Adams（阿达姆斯）德国4、Velan（威兰）加拿大5、Vanessa美国TYCO(泰科流体控制）6、Danfoss（丹佛斯）法国7、Weir Valves（维尔）英国Weir集团8、Bary（博雷）美国球阀1、VTI美国2、Mogas美国3、Worcestor英国Flowserve（福斯集团）4、Parker美国5、Swagelok美国TYCO(泰科流体控制）6、Marwin美国安全阀1、Crosby（克罗斯比）美国TYCO(泰科流体控制）2、Consolidated（德莱塞）美国Dresser Group（德莱塞）3、Hopkinsons（霍普金森）英国Weir集团三通阀1、CCI美国2、Sempell德国TYCO(泰科流体控制）3、Dewrance（迪兰斯）美国TYCO(泰科流体控制）旁路阀：1、CCI美国2、BOMAFA德国仪表阀：1、Parker美国调节阀KOSO集团1、ABB（现名KENT）英国2、CCI美国3、Copes-Vulcan美国4、Fisher美国5、Masoneilan美国6、Valtek美Flowserve集团旗下国。
凯翔注册商标 Honeywell 双向、三向NPT线材等值阀门 V5011N、V5013N 安装手册

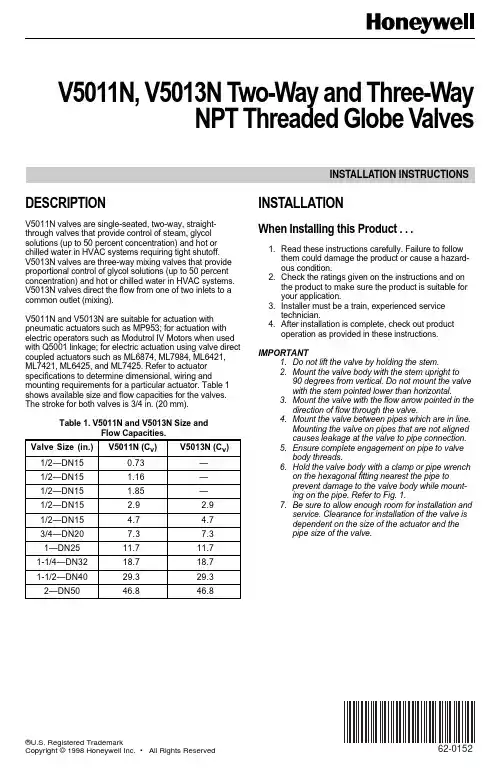

X-XX ULINSTALLATION INSTRUCTIONS®U.S. Registered TrademarkCopyright © 1998 Honeywell Inc. • All Rights Reserved62-0152V5011N, V5013N Two-Way and Three-WayNPT Threaded Globe ValvesDESCRIPTIONV5011N valves are single-seated, two-way, straight-through valves that provide control of steam, glycol solutions (up to 50 percent concentration) and hot or chilled water in HVAC systems requiring tight shutoff.V5013N valves are three-way mixing valves that provide proportional control of glycol solutions (up to 50 percent concentration) and hot or chilled water in HVAC systems.V5013N valves direct the flow from one of two inlets to a common outlet (mixing).V5011N and V5013N are suitable for actuation with pneumatic actuators such as MP953; for actuation with electric operators such as Modutrol IV Motors when used with Q5001 linkage; for electric actuation using valve direct coupled actuators such as ML6874, ML7984, ML6421,ML7421, ML6425, and ML7425. Refer to actuator specifications to determine dimensional, wiring andmounting requirements for a particular actuator. Table 1shows available size and flow capacities for the valves.The stroke for both valves is 3/4 in. (20 mm).INSTALLATIONWhen Installing this Product . . .1.Read these instructions carefully. Failure to follow them could damage the product or cause a hazard-ous condition.2.Check the ratings given on the instructions and on the product to make sure the product is suitable for your application.3.Installer must be a train, experienced service technician.4.After installation is complete, check out product operation as provided in these instructions.IMPORTANT1.Do not lift the valve by holding the stem.2.Mount the valve body with the stem upright to 90 degrees from vertical. Do not mount the valve with the stem pointed lower than horizontal.3.Mount the valve with the flow arrow pointed in the direction of flow through the valve.4.Mount the valve between pipes which are in line.Mounting the valve on pipes that are not aligned causes leakage at the valve to pipe connection.5.Ensure complete engagement on pipe to valve body threads.6.Hold the valve body with a clamp or pipe wrench on the hexagonal fitting nearest the pipe toprevent damage to the valve body while mount-ing on the pipe. Refer to Fig. 1.7.Be sure to allow enough room for installation and service. Clearance for installation of the valve is dependent on the size of the actuator and the pipe size of the valve.V5011N, V5013N TWO-WA Y AND THREE-WA Y NPT THREADED GLOBE VAL VESLocationSelect a location where the valve, linkage (if used), andactuator to be used are within the appropriate ambientpressure and temperature ratings.Leave sufficient clearance above the valve to accommo-date installation of the actuator and allow room forservicing the valve body. (The valve body should becompletely installed in the pipe line before the actuator andlinkage are installed.)When selecting a location for the valve, consider actuatormounting restrictions. Most Modutrol IV Motors require thatshafts be mounted horizontally.MountingThe preferred mounting position of the valve is with thestem vertical. For steam applications, mount with the stemat a 45 degree angle. Do not mount the valve with thestem more than 90 degrees from the vertical (pointinglower than horizontal). Scale and foreign material cancollect and can score the stem and cause packingleakage. Protect the stem from damage due to bending orscratching.V5011N, V5013N screwed body threads conform to American Standard Taper Pipe Threads (NPT).Align the pipes squarely with the valve at each end connection. If the pipes are forced into the valve, the body can become twisted and improper seating can result. Apply pipe dope sparingly. Be careful to prevent pipe debris such as pipe chips, scale, etc., from entering the piping because this material can lodge in the seat and prevent proper closing.Refer to Fig. 1 for valve pipe sizes and thread lengths. Fig. 1 also shows two effective methods of holding the valve and pipe when attaching it. The valve will not function properly if twisted or squeezed during installation.Fig. 1. Installing valve with threaded connections.CHECKOUTBefore installing linkage (if used) and actuator, make sure that valve stem operates freely. Impaired stem operation can indicate that the body was twisted or that the stem was bent. Either of these conditions may require valve replacement.Check valve body and connections for leaks. After installing linkage and actuator, check the operation according to installation information provided with these controls. Operate the system through one complete cycle to be sure the valve controls properly.USE VISE GRIPS WITH THE HEX END NEXT TO THE PIPE(DO NOT TWIST OR SQUEEZE VALVE BODY).USE VISE TO HOLD PIPE SECURELY TO PREVENT TURNING. USEPARALLEL-JAW WRENCH TO GRIP VALVE HEX FLATS NEXT TO PIPE.M11763A USE PROPERLY REAMED AND CLEANED PIPE AND MODERATEAMOUNT OF DOPE (LEAVE TWO THREADS BARE).PIPE SIZE(IN.)1/23/411-1/41-1/22EFFECTIVE LENGTH OF THREADSIN IN. (MM)1/29/1611/1611/1611/163/4(12.7)(14.3)(17.5)(17.5)(17.5)(19.1)112233。
