DXP快速入门学习

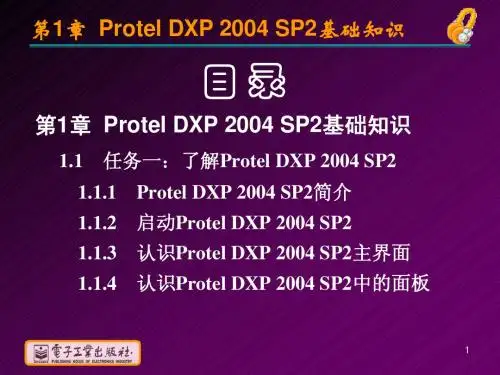

DXP 教程
14
第1章 Protel DXP 2004 SP2基础知识 章 基础知识
可以识别的已有文件。 （2）Open：打开 ） ：打开Protel DXP 2004 SP2可以识别的已有文件。 可以识别的已有文件 （3）Close：关闭当前打开的文件。 ） ：关闭当前打开的文件。 （4）Open Project：打开已有的工程项目。 ） ：打开已有的工程项目。 （5）Open Design Workspace：打开已有的工作空间。 ） ：打开已有的工作空间。 （6）Save Project：保存当前打开的工程项目。 ） ：保存当前打开的工程项目。 （7）Save Project As：工程项目文件另存为。 ） ：工程项目文件另存为。 （8）Save Design Workspace：保存当前打开的工作空间。 ） ：保存当前打开的工作空间。 （9）Save Design Workspace As：工作空间另存为。 ） ：工作空间另存为。 （10）Save All：保存当前所有打开的文件。 ） ：保存当前所有打开的文件。 （11）Protel 99 SE Import Wizard：Protel 99 SE设计数据 ） ： 设计数据 库文件（ 文件） 库文件（*.ddb文件）导入向导。 文件 导入向导。
图1-1-6中的 中的 图标的作用是显示“ 菜单。 图标的作用是显示“Favorites”菜单。 菜单
4
第1章 Protel DXP 2004 SP2基础知识 章 基础知识
另外，在使用 另外，在使用Protel DXP 2004 SP2时，用户很可能会遇 时 到使用Protel 99 SE编辑的文件，或需要在 编辑的文件， 到使用 编辑的文件 或需要在Protel 99 SE中打 中打 开利用Protel DXP 2004 SP2编辑的文件，因此本章还介绍 编辑的文件， 开利用 编辑的文件 了与Protel 99 SE有关的文档管理。 有关的文档管理。 了与 有关的文档管理
Protel_DXP_速成教学
Protel DXP 速成教學歡迎使用Protel DXP歡迎來到Protel DXP世界--Protel DXP是一款Windows NT/XP的全32位元電子設計系統。
Protel DXP提供一套完全集成的設計，這些工具讓你很容易地將你的設計從概念形成最終的板設計。
所有的Protel DXP工具需要在一個單一應用環境--設計探索者（the Design Explorer）中運行。
啟動Protel DXP，設計探索者打開，將你所有的設計工具放在你的手指尖。
你將從一個單一的、一致的、個性化的用戶環境受益。
這個教程的設計是為了為你提供一個怎樣建立一張原理圖、從PCB更新設計資訊以及產生生產輸出檔的預覽。
Protel DXP設計探索者設計探索者是你與你的設計和設計工具的介面。
要啟動Protel並打開設計探索者，從Windows開始功能表選擇Programs ? Altium ? Protel DXP。
當你打開Protel DXP後，將顯示最常用的初始任務以便方便選擇（如圖）。
在你建立了你的設計檔夾後，你就能在編輯器之間轉換，例如，原理圖編輯器和PCB編輯器。
設計探索者將根據你當前所工作的編輯器來改變工具欄和功能表。
一些工作區面板的名字最初也會顯示在工作區右下角。
在這些名字上點擊將會彈出面板，這些面板可以通過移動、固定或隱藏來適應你的工作環境。
下圖展示了當幾個檔和編輯器同時打開並且視窗進行平鋪時的設計探索者。
設計檔怎樣保存Protel DXP將所有的設計檔和輸出檔都作為個體檔保存在你的硬碟。
你可以使用Windows Explorer來查找。
專案檔可以的建立可以包含設計檔的連接，這樣使得設計驗證和同步成為可能。
創建一個新項目在Protel DXP中，一個專案包括所有檔夾的連接和與設計有關的設置。
一個專案檔，例如xxx.PrjPCB，是一個ASCII文字檔案，用於列出在專案裏有哪些檔以及有關輸出的配置，例如列印和CAM。
Protel DXP 基础教程-08(图)
第8 章Protel DXP电路仿真基础知识∙电路仿真的基本步骤。
∙设置常用元器件仿真参数。
∙仿真激励源设置。
∙仿真模式设置。
∙电路仿真实例。
学习重点∙仿真模式设置及激励源设置。
∙仿真电路分析。
所谓的电路仿真就是在电路模型上所进行的系统性能分析与研究的方法，它所遵循的基本原则是相似原理。
电路仿真按电路的类型不同，其分析的内容也不同。
从构成电路的元器件特性分类，可分为线性网络和非线性网络；从电路中是否包含电容、电感等储能元器件分类，分为电阻网络和动态网络。
在电路仿真软件出现以前，电子工程师们为了测试自己设计的电路是否符合要求，往往要把整个电路分成几个小模块，然后在面包板上分别搭建这些电路，并用示波器对这些电路进行测试，看被测节点处的电压波形是否符合要求，如果不符合要求则更换不同的电阻、电容等元器件，然后再进行测试，直到电路满足所需要求为止。
这种方法成本高、开发周期长、对电子工程师的要求高，一旦在接线上出了问题，就不得不再次检查所有的连线，工作量很大而且繁琐。
但是随着电子计算机技术的发展，各种各样的电子自动化设计软件（EDA）层出不穷，极大地方便了电子工程师的设计工作，同时电路仿真软件也出现了不少。
Protel DXP在早期Protel版本的基础上增加了软件的仿真功能，其仿真模块直接嵌入到软件中，形成一个整体。
Protel DXP的模拟和混合信号仿真工具使用Berkeley SPICE/XSPICE 的增强版本，包含了一个数目庞大的仿真库，能很好地满足设计者地需要。
SPICE是一个功能强大的数/模混合信号电路仿真器，与Protel DXP的原理图输入程序协同工作，作为原理图编辑器的扩展，为用户提供了一个完整的从设计到验证的仿真设计环境，用户可以很方便地对仿真器进行设置、运行、仿真工作更加轻松自如。
电路分析与设计必须先要有功能强大的软件做支持。
目前国内外作用最为广泛的通用电路仿真技术应是SPICE。
SPICE已经发展成为一个大家族，在大型计算机、工作站和PC机上都有可运行的版本。
DXP基础教程
Protel DXP 基础教程目录实验一 Protel DXP原理图设计基础 (30)实验二设计电路原理图 (37)实验三设计层次原理图 (45)实验四编译项目及生成原理图报表 (49)实验五原理图元件库的管理 (53)实验六印制电路板设计基础 (60)实验七稳压电源PCB板设计 (65)实验八电路板综合设计与PCB板制作 (75)实验一原理图设计基础一. 实验目的（1）熟悉原理图设计界面；（2）会新建与保存设计文件；（3）会设置图纸大小、方向、颜色和格点以及放置元器件。
二. 实验原理Protel DXP是Altium公司2002年推出的最新一代EDA设计软件，是Protel 99SE的最新升级版本。
Protel DXP与以前的Protel 99SE相比，在操作界面和操作步骤上有了很大的改进，用户界面更加友好、直观，用户操作更加便利。
Protel DXP主要由以下几大部分组成：原理图（Schematics）设计模块；原理图仿真（Simulate）模块；印刷电路板（PCB）设计模块；自动布线器（Auto Router）；超高速集成电路硬件描述语言（VHDL）。
三. 实验任务及步骤1. Protel DXP简介Electronic Design Automation(EDA)---电子设计自动化。
内容丰富、软件较多。
Protel是其中之一，其发展过程如下：Tango→Protel for Dos→Protel for Windows1.0/1.5 →Protel3.16 →Protel98 →Protel99 →Protel99se →Protel DXP。
ProtelDXP的启动：两种方法：1、任务栏上开始菜单中的PROTELDXP图标，点击选取选项即可启动Protel DXP集成设计环境，如图9-1所示。
图9-1在你建立了设计文件夹之后，就可以在编辑器之间转换。
例如，原理图编辑器和PCB编辑器。
Protel DXP绘图速成攻略加强版
Protel DXP绘图速成攻略加强版学习Protel DXP时建议从图书馆借阅一本相关书籍，根据书中的例子自行做一遍（可以暂时省略绘制元件库部分），最快2小时可以学会最基本的操作；然后通过几张图纸绘制练习，可以掌握最初级的使用技巧。
下面简述了Protel DXP绘制电路图的关键性步骤，不可省略。
希望在学习和使用时能贯彻以下要点。
一、原理图1、打开DXP，选择file选单，新建项目(PCB Project)2、保存项目（保存时使用Save Project as，必须以英文数字命名Project，保存路径中不能有一个中文字或者中文标点符号；以下新建原理图文件和PCB文件有同样要求，且原理图文件与PCB文件必须都与Project在同一个文件夹中，该文件夹还应包含这个项目的组织文件project group）。
3、新建原理图文件(Schematic)4、保存原理图文件（使用save as，下同）5、新建PCB文件(PCB)6、保存PCB文件，file -> save all 把projectgroup1也保存到项目文件夹中去（项目文件夹里正常应有4个文件，项目工程，原理图，PCB，group有且只有1个）。
7、装入Library（库文件）[Library选单，点击Library，在install下面安装，选择PCBLIB和SCHLIB文件夹中的各4个库，均为lib结尾，Histroy里是更新信息，不去理会]8、绘制原理图（放置元器件，调整位置，进行电气连接，每放一个元器件，立即修改参数，比如电阻阻值，每种元器件均须标注核心参数）[本项目是电路设计的核心环节之一，需要掌握电路工作原理和元器件选用技巧]9、使用Tool菜单下的Annotate对元器件进行自动标号；10、修改每个元器件的封装（全部使用直插器件）；11、检查原理图，确认图纸电气连接和元器件封装完全准确无误；二、PCB1、打开PCB文件2、使用Design下的Import导入原理图；3、Cut去原理图内衬页，PCB图纸中元器件由绿色变黄色；4、调整所有元器件焊盘大小，焊盘至少为80mil*80mil，如果焊盘放不下，可以使用扁形焊盘。
Protel_DXP2004经典教程(从入门到精通_实例讲解_极容易上手)
第一篇——Protel DXP 2004 SP2的应用本篇内容：1.1带你认识Protel DXP 20041.2单项训练——原理图的设计1.3综合项目——键盘电路的设计1.1 带你认识Protel DXP 2004Protel DXP 2004是澳大利亚Altium公司于2002年推出的一款电子设计自动化软件。
它的主要功能包括：原理图编辑、印制电路板设计、电路仿真分析、可编程逻辑器件的设计。
用户使用最多的是该款软件的原理图编辑和印制电路板设计功能。
下面通过具体的原理图和印制电路板实例来介绍Protel DXP 2004的功能。
图1.1.1是单片机的小系统部分电路原理图，图1.1.2是该电路原理图所对应的印制电路板。
要求通过对原理图和印制电路板的认识来了解Protel DXP 2004的功能，并了解Protel DXP 2004中原理图、电路板、元件、封装等基本概念。
图1.1.1 单片机小系统部分电路原理图图1.1.2 单片机小系统部分电路板一、原理图概述原理图用于表示电路的工作原理，通常由以下几个部分构成：1）元件的图形符号及元件的相关标注（元件的标号、元件的型号、元件的参数），见图1.1.3；电容的图形符号电容的编号C6电容的参数1uF图1.1.3 示例2）连接关系。
原理图中的连接关系通常用导线、网络标号、总线等表示。
如图1.1.4所示。
图中有的元件之间是用导线相连的。
如电容C1、C2、C3之间。
有的元件之间是用网络标号相连接的，具有相同名称的网络标号表示是相连的，如元件U3的引脚2的网络标号是PC0，而元件U4的引脚3的网络标号也是PC0，则表示这两个脚是相连的；当连接的导线数量很多时，可以用总线来表示连接，总线就是多根导线的汇合，如元件U3的引脚2、5、6、9、12、15、16、19和元件U4的3、4、7、8、13、14、17、18对应相连接，则可以用总线来表示。
图1.1.4 示例3）用于说明电路工作原理的文字标注和图形符号（文字、信号波形示意等）。
ProtelDXP电路设计入门一精品PPT课件
25
Company Logo
原理图库文件的设计
元件的属性
26
Company Logo
原理图库文件的设计
这些都设置好了之后，保存，就可以将元件库安装到Protel中。
27
Company Logo
原理图库文件的设计
库文件还可以通过原理图文件来建立。 生成库文件
28
Company Logo
原理图的设计
21
Company Logo
原理图的设计
22
Company Logo
原理图的设计
23
Company Logo
原理图库文件的设计
单击 文件(File)->创建(New)->原理图库
确定元件名称 例如：LM324等等 确定元件属性 例如：元件的注释、封装、标称等
ቤተ መጻሕፍቲ ባይዱ
24
Company Logo
原理图库文件的设计
20
Company Logo
原理图的设计
如果找不到元件怎么办？
找到元件库： 元件库中有“元件库”按键，弹出安装元件库
的对话框，找到文件可以安装到Protel中。 元件搜索：
在元件库中有“查找(Search)”按键，通过输入 元件的名称就可以在元件库中搜索。 创建自定义的元件库：
原理图库实际上是扩展名为“.SchLib”的文件 。 单击 文件(File)->创建(New)->原理图库
• Protel DXP电路设计入门（一）
机电实践班 沈德峰
Company Logo
印刷电路板的简易制作流程
1 绘图——包括原理图和PCB图 2 打印——将PCB图打印到转印纸上 3 裁板打磨——将覆铜板裁好并打磨光亮 4 转印——将转印纸压在覆铜板上送入制板机
Protel DXP教程(doc 24页)
Protel DXP学习(1---2章)Protel DXP学习第一章概述电路设计自动化（ Electronic Design Automation ） EDA 指的就是将电路设计中各种工作交由计算机来协助完成。
如电路图（ Schematic ）的绘制，印刷电路板（ PCB ）文件的制作执行电路仿真（ Simulation ）等设计工作。
随着电子工业的发展，大规模、超大规模集成电路的使用是电路板走线愈加精密和复杂。
电子线路 CAD 软件产生了， Protel 是突出的代表，它操作简单、易学易用、功能强大。
1.1 Protel 的产生及发展1985 年诞生 dos 版 Protel1991 年 Protel for Widows1998 年 Protel98 这个 32 位产品是第一个包含 5 个核心模块的 EDA 工具1999 年 Protel99 既有原理图的逻辑功能验证的混合信号仿真，又有了PCB 信号完整性分析的板级仿真，构成从电路设计到真实板分析的完整体系。
2000 年 Protel99se 性能进一步提高，可以对设计过程有更大控制力。
2002 年 Protel DXP 集成了更多工具，使用方便，功能更强大。
1.2 Protel DXP 主要特点1 、通过设计文件包的方式，将原理图编辑、电路仿真、 PCB 设计及打印这些功能有机地结合在一起，提供了一个集成开发环境。
2 、提供了混合电路仿真功能，为设计实验原理图电路中某些功能模块的正确与否提供了方便。
3 、提供了丰富的原理图元件库和 PCB 封装库，并且为设计新的器件提供了封装向导程序，简化了封装设计过程。
4 、提供了层次原理图设计方法，支持“自上向下”的设计思想，使大型电路设计的工作组开发方式成为可能。
5 、提供了强大的查错功能。
原理图中的 ERC （电气法则检查）工具和 PCB 的 DRC （设计规则检查）工具能帮助设计者更快地查出和改正错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分组布局
统计布局
快速布局
由于本人经验有限，自 动布局效果极差，望有 兴趣的去琢磨一下。
生成PCB——规则设置
一般我们手动布局（如左图）， 自动布线加手动布线首先设置 布线规则
线宽设置
线间距离设置
接下页
生成PCB——规则设置
此处可以对其进行具体设置， 大部分规则选项都有，此项 布线层 设置
优先选择 最小线宽
做原理图元件
绘图工具 会非电器直线
放置矩形 双击元件中的任意一个部分 即可打开其属性进行编辑 注：一般元件管脚是从1开始， 按顺序一次加1，原理图管脚 编号必须与其封装管脚编号一 一对应，否则会带来麻烦。
放置管脚
做原理图元件
做好元件后双击此处 得到此元件的属性对 话框对其进行编辑， 保存以后再用此元件 将会保留此属性。方 便。如下图，具体见后边修改元件属性
修改后的元件如上图
仿真
仿真选项在原理图文件中，Design-Simulate中，有兴趣的可自行学习 注：元件都必需有仿真属性
此是激励源
无线电协会
• 希望此文档，会员们能继续完善，非专 业人士制作，有不正确的地方，您可以 对其改正。谢谢支持！
4
5
1
2
3
做元件封装
贴片式 电阻 双列直插 电容 一些常用元件可以利用元件制作向 导直接定制元件封装，方便快捷标 准，其选项在Tools-Component Wizard… 二极管
尺寸形式 mil或mm
用向导做电容封装
直插式 贴片式
焊盘间距 焊 盘 的 属 性 是否带 极性
方形
圆形
做好后
画原理图
将所有元件拖拽到黑色PCB区域中 并删除默认PCB即红色部分（方法 单击选中红色，按Delete即可）
生成PCB——自动布局
自动布局前先给PCB板画上紫色边 框如左图，此选项在Tools下拉菜 单-元件放置-自动布局如右下图， 然后会弹出下图对话框，当元件少 时用快速布局或分组布局，元件多 时用统计布局。
添加新元件 放置元件
焊盘 直线
文字 过孔 坐标
做元件封装
圆弧 填充 阵列粘贴 一般先放置焊盘，点中焊盘按 Tab键修改焊盘属性，确定后 按G键选择焊盘的间距，然后 放置焊盘，再在焊盘周围加直 线边框（一般为黄色）选择 Top Overlay层，有些芯片需 要加上散热片的位置如下图
按G键选择 100Mil光 标每次移 动距离
? ? 3
? ? 3
GND
? ? 3
LM? 7905
? ? 3 1 2 3 jp?
图1 先将所需元件调出，并按原理 图位置摆好，如图1，然后按 原理图连接电路。如图2。
? ? 3
GND
图2 电源
电线
总线
端口 总线分支 网络
修改元件属性
元件编号（唯一） 元 件 元件注释（一般不修改） 元件描述 元件数值（参数） 添加 双击元件出现此对话框进行元件属性修改
为工程追加文件
将鼠标放在工程名 上，单击右键，选择 为工程追加文件，则 可选择所需文件添加 进去（如图），还可 以选择追加现有文加原件库
元件库选项 元件查找选项 元件库选择 元件库标签
元件放置选项 库中元件 最常用的两个库 添加元件库 删除元件库 原理图
无线电协会
Protel DXP 快速入门学习
制作：石飞
正负5V电源原理图
GND DS1 D1 LM1 R1 Res2 1K 1 I O 3 C1 C2 4700uF 0.1uF C3 C4 4700uF 0.1uF GND JP1 JP5 ? ? 2 ? ? 2 1 1 2 2 1 2 3 jp4 jp3 GND
画原理图
GND
JP? D? LM? DS? R? Res2 1K jp? 1 2 3 1 I O 3 0.1uF 470uF 2 1 ? ? 2 C? C? I GND O D? 3 0.1uF 470uF DS? R? Res2 1K 2 1 2 3 1 jp? JP? GND 2 7805 2 1 C? C? ? ? 2
最大线宽 顶层 底层
在协会做板一般只做单层-底层， 所以只在底层后打钩 在这里只讲这三种最基本的规则的设置，其他的自行琢磨，或查阅 其他资料。另外每个在规则上单击右键可以添加新的相应规则，以 更具体约束布线，降低劳动强度。
生成PCB——自动布线 自动布线
少量元件选择 布线所有 几种自动布线方式
相应也有取消布线
各厂家元件库
封装
添加原件库
• 最常用的两个元件库，Miscellaneous Connectors.IntLib和Miscellaneous Devices.IntLib，一般工程中会将此两 个库自动添加进去，前者有完整的插 件，后者是一个杂元件库，大部分常用 原件都在其中，可随手拈来，并且在带 封装，方便！若其封装与你现有元件的 尺寸不合则需自建封装。具体步骤见： 下页
生成PCB——查找相似对象
查找相似对象能大大提高修改PCB的效率，是繁琐的单个修改变成了 一步到位的超速。 右键选择相似对象 选择焊盘
如要找焊盘大小为47.244 的元件，就将其后的Any 改为Same，然后确定即可。 跟据需要，可以选择其他的 属性。
生成PCB——查找相似对象
确定后出现此对话框将需要修改的地方改掉如：47.244-80。修改后按 Enter键，然后关闭即可。 效果
自动布线能省很多事，但不能太多指望他，他也会犯错误，那么 手动布线有是如何呢？
生成PCB——手动布线
布线 铺铜 圆弧 矩形填充 单字节文字
焊盘
过孔 单击布线，即可进行手动布线操作，过程中 注意灵活运用空格键，来该变布线方向，Tab 键来进行线的属性的修改，如下图：
过孔大小 所用线宽 过孔外径
线宽编辑
一般顺序
只显示错误 Cancle
生成PCB
注释保存后，生成PCB,方法如下： 确认 图1 执行 生成报告 显示错误
之后出现上边对话框，点确认-执行， 然后生成PCB,如下图：
图2 方法一：在原理图编辑文件中下拉菜单 Design中的第一个选项Update PCB—图1 方法二：在PCB编辑文件中Design中的 第二个选项Impot Changes From---图2 注：必须保存在同一个工程中。
DS1 D1 LM1 R1 Res2 1K 1 I O 3 C1 470uF C3 470uF O 3 C2 0.1uF C4 0.1uF JP1 JP5 ? ? 2 ? ? 2 1 1 2 2 1 2 3 jp4 jp3 GND
jp2
1 2 3
2 7805 1 R2 Res2 1K DS2 2 I LM2 D2 7905 GND
jp2
1 2 3
2 7805 1 R2 Res2 1K DS2 2 I LM2 D2 7905 GND O 3
? ? 3
? ? 3
GND
建工程，文件
文件
PCB工程 元件库工程
一个工程中最常用的四个文件
PCB工程 PCB文件 原理图文件 PCB库文件 原理图库文件
打开DXP应用软件，首先建立工程，再建立以上四个文件（根据需要可以 只建前两个）命名并保存。 注意：1.四个文件一定要添加到工程中；2.一定要保存。否则有大部分功 能不能使用。
删除
编辑参数
元件位置坐标 元件封装 旋转角度 锁定管脚 锁定元件 镜像 删除属性 添加属性 编辑属性
注释
四种排列顺序 选择所有 不选
更新改变列表 原理图连好后，就开始对每个元件进行 编号（注释），选项在Tools-Annotate Schematics…
复位所有
返回注释 接受
确认注释 执行注释 生成注释报告
