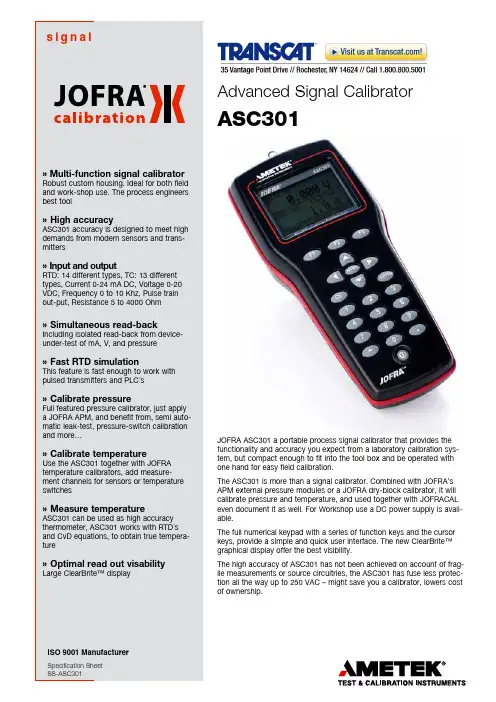

JOFRA ASC301多功能信号校准器说明书
JOFRA ASC301 a portable process signal calibrator that provides the functionality and accuracy you expect from a laboratory calibration sys-tem, but compact enough to fit into the tool box and be operated with one hand for easy field calibration.The ASC301 is more than a signal calibrator. Combined with JOFRA’s APM external pressure modules or a JOFRA dry-block calibrator, it will calibrate pressure and temperature, and used together with JOFRACAL even document it as well. For Workshop use a DC power supply is avail-able.The full numerical keypad with a series of function keys and the cursor keys, provide a simple and quick user interface. The new ClearBrite™ graphical display offer the best visibility.The high accuracy of ASC301 has not been achieved on account of frag-ile measurements or source circuitries, the ASC301 has fuse less protec-tion all the way up to 250 VAC – might save you a calibrator, lowers cost of ownership.Advanced Signal CalibratorASC301Read-back displayThe upper half of the graphical display is dedicated to the read-back signal from the device-under-test. This input section is electrically isolated from the circuitry. You can also read pressure from the JOFRA APM pressure mod-ules in this display section.Cursor keysIncremet / decremet outputs, Set step & ramp range.Numeric keyboardA full numeric keyboard gives you the absolute fastest way to reach your desired set point values.Primary displayThis part is used for all input or output combinations. The primary display plus the read-back display gives a full comprehensive and simultaneous input-output funtionality and an excellent overview of the test in progress.Simultaneous input and outputThe ASC301 offers simutaneous input and output. This means that you can calibrate and adjust a temperature transmitter on the table with no other necessary instru-ments.Source the sensor signal loop and input the mA from the transmitter. If you select mA Loop the ASC301 will also supply the 24 VDC for the loop. In the display you will see both your output temperature and the return mA from the transmitter. Enter the zero and full scale values and you can make quick 10% or 25% steps or go direct to zero or full span values. The ASC301 has dedicated keys for this operation so adjustment on the transmitter is made easier.Temperature reading at reference levelThe ASC301 offers the possibility to charaterize an RTD sensor. Use this feature to add a missing special curve or to characterize a reference RTD.If you choose a reference RTD from the accurate and stable STS100 temperature sensors, they will be deliv-ered with a traceable calibration certificate including the neccessary Van Dusen coefficients. Enter the figures into the ASC301 and you have a temperature reference. Complement this with a JOFRA dry-block temperature calibrator and your ASC301 becomes the heart of your portable calibration lab.Fuseless protectionIf you by mistake connect the ASC301 to the mains sup-ply, the instrument is protected with a fuseless protection feature. This feature protects the instrument on up to 250 VAC on any combination of connections made on the test lead connectors and prevents expensive repairs and reca-libration of the instrument.To avoid injury never connect the instrument to the mains supply!Menu keysThree navigation keys. Their function is clearly explained in the bottom of the display.Terminal blockAll input and output connectors are placed away from the display and keyboard to give you the maximum freedom to operate the unit.We call it the wire-less keybord…Direct input, full numeric keypad. Easy output entry of specific valuesEasy single digit adjustment, by cursor keys. Ideal for gauges and tweaking tasks User adjustable ramp and step time. Very wide range, from 5 to 999 seconds Dual pressure display measure-ments, enable eay pressure con-versionUseful soft case (optional)ASC301 can be delivered with a padded soft case as anoption. The spacey soft case is designed for protectionduring transport. The soft case has separate compart-ments for ASC301 (w/Velcro strap), test leads, test hoses,temperature probe, and JOFRA APM pressure module. Ashoulder strap ensures convenient transportation whenclimbing ladders, etc. The manual and calibration docu-ments fit into a pocket on the front of the soft case.Charger for rechargeable batteries (optional)The ASC301 indicator use 4 batteries. To save energy andalways have loaded battteries, it is possible to buy a batt-teri charger.Automatic leak test, adjustabletimer and automatic calculation toleak rate / minuteQuasi automatic pressure switchtest, records automatically, open,close and deadband valuesOnline % error calculation, fast andresponsive reading, for calibrationand adjustment tasksOnline scaling, get the differencein the actual unit, saves calculationtime and potential errors in the fieldJOFRACAL calibration software ensures easy calibrationof RTD´s, thermocouples, transmitters, thermoswithes,pressure gauges and pressure switches. JOFRACAL canbe used with all JOFRA calibration instruments. Whenused with ASM-800 signal multi scanner, JOFRACAL canperform a simultaneous semi automatic calibration on upto 24 pressure and/or temperature devices under test inany combination.JOFRACAL software controls the complete calibrationprocedure, stores the results and provides a calibrationaudit trail through hard-copy certificates. All calibrationdata are stored for each sensor to monitor drift and op-timise recalibration intervals. A scheduler feature allowsplanning of future calibrations.OPTION T - Temperature Sensor• Option T, temperature sensor,-40 to 155°C (-40 to 311°F)• Delivered with international traceable calibrationcertificate and CvD coefficients, ready to enter intoany JOFRA ASC• Sensor dimensions ø 4 x 200 mm + handle• Calibration points, -40/-20/0/50/100/155°C(-40/-4/32/122/212/311°F)• Calibration accuracy ± 0.030°C (0.054°F)STANDARD DELIVERY• JOFRA ASC301 instrument• Battery set (4 x AA)• Manual• Set of test leads• Handy soft case, with pocket for the test leads and anopening in the top to provide easy access to the testterminals• NIST traceable certificateSPECIFICATIONS JOFRA APM PRESSURE MODULESWhen used with pressure modules the ASC301 becomes a true pressure calibrator with features such as; leak test, switch test, scaling and online % error calculations.The APM series of pressure modules by JOFRA are com-patible with the AMC900, AMC910, ASC300, ASC301or HPC500, HPC502 or HPC600 calibrators. The APM external pressure modules includes more than 24 models available with gauge, absolute, differential, and vacuum pressure references and in metric and imperial engineer-ing units. The modules are engineered for in-plant, field, or laboratory use. They are ready-to-use with immediate recognition and use of the module once plugged into the calibrator.17 built-in engineering units(psi, inH2O@4°C, inH2 O@20°C, inH2 O@60°F, inHg@0°C, ftH2 O@4°C, ftH2O@20°C, ftH2O@60°F, bar, mbar, kPa, kg/cm 2, cmH 2O@4°C, cmH2O@20°C, mH2O@4°C, mH2 O@20°C, mmHg@0°C)Ambient temperature specificationsOperating temperature ................-10 to 50°C / 14 to 122°F Storage temperature ....................-20 to 60°C / -4 to 140°F All specifications specifiedat ambient temperature: ..................23°C ±5°C / 73°F ±9°F Outside ambient 23°C ±5°C ......................±0.003% rdg/°C Outside ambient 73°F ±9°F ......................±0.0017% rdg/°F Power specificationsBatteries .....................................................4 x AA batteries Mains adapter ...................9VDC/200mA - 230VAC/115VAC Low battery warning .......................................................Yes RS232 communication interfaceConnector: .......................................................3.5 mm jack Communication rate .................................9600 baud, ASCIIPhysical specifications (LxHxW)Instrument .........................235x53x95 mm / 9.3x2.1x3.7 in Weight inclusive batteries ...............................590 g / 21 oz Instr. in soft case .............250x95x110 mm / 9.8x3.7x4.3 in Weight incl. test leads & shoulder strap ....1030 g / 360 oz Shipping cargo box size .........................285x110x160 mm ......................................................................11.2x4.3x6.3 in Shipping weight ...........................................1380 g / 38 oz MiscellaneousCE - EMC ..EN50082-1: 1992 and EN55022: 1994 Class B Safety: ...................................CSA C22.2 No. 1010.1: 1992Thermocouple - TCTC types ...............................J K T E R S B C XK BP L U N Cold junction compensation ON/OFF control ...............Yes SPECIFICATIONSMaximum current output in voltage ranges is 3 mA with an output imped-ance of <= 1 ohmwave only.Output amplitude is adjustable from 1 to 20 V and is a square wave with a 50% duty cycle.For output frequency, a slight negative offset of approximately -0.1 V is present to assure zero crossing.Maximum current output is 1 mA with an output impedans of <= 1 ohm.Unit is compatible with pulsing transmitters. Pulse response is <= 5 mSec.Does not include thermocouple wire error and CJC.Current - mA and loopRange mA .......................................0 to 24 (-25% to 125%)Loop power for transmitters ............................Yes, 24 VDCIsolated input ..................................................................Yes Resistance - RTDRTD types ........Pt10 Pt25 Pt50 Pt100 Pt200 Pt500 Pt1000 ........................................ Cu10 Cu50 Cu100 Ni120 YSI400Response time .......................................Less than 5 mSec.Connection ...................................................2, 3 and 4-wireRead accuracy is based on 4 wire input.Source accuracy in terminals 2 wire source.Max. load on mA source is 1000 ohmsVoltage input range on simulation mode is 5 to 30 V* Stainless steel isolated pressure sensorSpecified temperature range 23°C ± 5°C / 73°F ± 9°FF.S. (full scale) is the numerical value of the positive pressure range.Accuracy includes hysteresis, nonlinearity, repeatability and referencestandard uncertainty, 1 Year typical long-term stability, operated inside therated temperature span and pressure range.Requiring frequently zeroing (Gauge/diff.) or entering of reference pressure(Absolute).Information in this document is subject to change without notice. ©2011, by AMETEK, Inc., . All rights reserved.AMETEK Test & Calibration InstrumentsA business unit of AMETEK Measurement & CalibrationTechnologies Division offering the following industryleading brands for test and calibration instrumentation.JOFRA Calibration InstrumentsTemperature CalibratorsPortable dry-block calibrators, precision thermometersand liquid baths. Temperature ranges from-90°C(-130°F) to 1205°C(2200°F). Temperature sensorsfor industrial and marine use.Pressure CalibratorsConvenient electronic systems ranging from -25 mbar to1000 bar - fully temperature-compensated for problem-free and accurate field use.Signal InstrumentsProcess signal measurement and simulation for easycontrol loop calibration and measurement tasks.M&G Pressure Testers & PumpsPneumatic floating-ball or hydraulic piston dead weighttesters with accuracies to 0.015% of reading. Pressuregenerators delivering up to 1,000 bar.Lloyd InstrumentsMaterials testing machines and software from LloydInstruments guarantees expert materials testingsolutions. The comprehensive program also coversTexture Analysers to perform rapid, general food testingand detailed texture analysis on a diverse range of foodsand cosmetics.Davenport Polymer Test EquipmentAllows measurement and characterization of moisture-sensitive PET polymers and polymer density.Chatillon Force MeasurementThe hand held force gauges and motorized testershave earned their reputation for quality, reliability andaccuracy and they represent the de facto standard forforce measurement.Newage Testing InstrumentsHardness testers, durometers, optical systems andsoftware for data acquisition and analysis. ORDERING INFORMATION - ASC301121983 Extension Cable for Type K - 5 m122523 Extension Cable for Type N - 5 m120519 Thermocouple Male Plug - Type Cu-Cu - White120518 Thermocouple Male Plug - Type R / S - Green120517 Thermocouple Male Plug - Type K - Yellow120516 Thermocouple Male Plug - Type J - Black120515 Thermocouple Male Plug - Type T - Blue120514 Thermocouple Male Plug - Type N - Orange2206011 Thermocouple plug + K wire + alligator2206012 Thermocouple plug + T wire + alligator123958 RS232 cable with stereo Jack connector, 2m / 6ft124720 Mains adapter 9VDC/200mA - 230VAC/115VAC124716 4x 1,5 Volt rechargeable batteries124718 Charger for rechargeable batteries - 115/230 VAC125002 Edgeport Converter with 4 pcs of RS232 ports65-PT100-LB-CABLE - Cable 2 m (6.6 ft.) with LEMO/Banana connectorsACCESSORIESOrder No.DescriptionBase model numberASC301Multi-function Signal CalibratorCertificateG NIST traceable certificate (standard)H Accredited certificate (optional)Accessories (Optional)A External Power SupplyB Rechargeable Battery PackC Softcase with shoulder strapT Temperature Sensor Pt100 incl. traceable certificateSample order numberASC301 G C JOFRA ASC301 with NIST traceable certificate and softcase。
美国阿美特克公司 AMETEK ASC300 手持式多功能校准仪 说明书
AMETEKASC300手持式多功能校准仪使用手册美国阿美特克公司图1 输入输出端子1.仪表布局表1 输入输出端子NO. 名称功能1,2 测量V, mA端子测量电流电压并提供回路电源3 TC测量和输出测量或模拟输出热电偶信号4,5 测量/输出V,RTD 2W,Hz测量或输出电压,频率,脉冲,2线热电阻6,7 测量/输出mA,3w,4wRTD 测量或输出电流,3线,4线热电阻8 压力模块接口连接外接压力模块测量压力9 串行通讯接口连接计算机实现远方控制图2显示了键盘的布局NO 名称功能1 F1,F2,F3功能键用来操作屏幕底部显示的菜单.2 BACK LIGHT背景光打开或关闭背景光3 HOME主菜单回到屏幕上的主菜单4 POWER电源校准仪电源开关5 0% 将键盘输入的一个值作为量程的0%.从内存中调出0%量程的值并作为输出值输出信号.6 25%以满量程25%增量的比例循环输出7 100% 将键盘输入的一个值作为量程的100%.从内存中调出100%量程的值并作为输出值输出信号.8 数字键允许用户直接输入数字图2 键盘2.屏幕和菜单2.1.屏幕显示图3 屏幕显示整个屏幕被划分为三个部分,上面的显示用来测量电压,电流和压力,下面的显示用来测量和输出各种参数,底部的菜单用来设置上面和下面屏幕的各种功能.表3 屏幕显示NO 名称功能1 主参数将要被输出或测量的参数.上面的屏幕主参数包括:VOLTS IN(电压输入),PRESSURE(压力),mA IN(测量电流),mA LOOP(测量电流内置回路电源)中间的屏幕的主参数包括:VOLT(电压),TC(热电偶),RTD(热电阻),FREQ(频率),PULSE(脉冲),PRESSURE(压力),MA(电流),MA 2W SIM(2线电流模拟)2 测量/输出控制切换中间的屏幕到测量(输入)或输出状态3 附加设置仅对TC和RTD有效.在TC状态下可以打开或关闭CJC(冷端补偿). 在RTD IN状态下指示2,3,4线制.4 量程百分比指示仅在mA和mA LOOP状态下有效.4mA对应0%,20mA对应100%.5 单位表示测量或输出值的单位,例如℃，℉，Ｈｚ，ＫＨｚ，ＣＰＭ6 温度探头类型表示热电阻和热电偶的分度号.也表示输出脉冲和频率的幅值以及压力单位7 数字显示显示信号的数字值.”OL”表示超出量程2.2 操作菜单屏幕上的各种参数需要通过菜单来控制调整.功能键F1,F2,F3用来设置菜单,这三个键分别对应菜单条的左,中,右三个菜单栏.任何时候按下HOME键可进入如下菜单,即总菜单.在总菜单中按F1可进入下一层菜单.总菜单中又包括三种总菜单:输入总菜单,输出总菜单和脉冲总菜单.在输入总菜单中只有MENU 一个键有效.输出总菜单下有三个有效的选项.除了MENU以外还有上下箭头用来调整输出值.频率总菜单下也有三个有效键,参见4.2-6总菜单下就是主菜单,主菜单中UPPER用来选择上面的屏幕,LOWER选择中间的屏幕.按下MORE可以进入设置状态,可以设置CONTRAST(屏幕对比度)按下NEXT可进入自动关机设置(AUTO OFF),调整自动关机时间.当校准仪处于频率状态时,从主菜单按MORE可进入频率幅值设置(FREQ LEVEL),用来调整输出频率的幅值.当校准仪处于RTD CUSTOM(自定义热电阻)状态时,通过主菜单按MORE可进入热电阻自定义菜单(SET CUSTOM),这项功能可以自定义热电阻参数.从主菜单按MORE 可进入压力清零菜单,可以对外接压力模块清零.在主菜单中选择了LOWER或UPPER后就进入了参数选择菜单.在这个菜单中SELECT用来用来改变参数内容,NEXT可以切换到下一个变量,DONE用来确认所选择参数和状态并回到主菜单.图4 菜单树3.使用测量模式(下屏幕)3.1测量电压和频率1.从主菜单中按LOWER进入中间的屏幕设置2.选择需要测试的参数3.如图5接线.图5 使用输入/输出端子测量电压或频率3.2测量mA电流1.切换到中间屏幕选择mA IN.2.如图6接线图6 测量mA3.3测量温度3.3.1使用热电偶校准仪支持B,C,E,J,K,L,N,R,S,T,U,BP,XK分度号的热电偶.CJC(冷端补偿)应该打开,这样测试的温度就是真实温度,只有在外部使用了冰点器时才可以关闭冷端补偿.1.如图7接线,将小插头插入校准仪接口.补偿导线必须和分度号对应.(最好等2到5分钟后进行测试,这样可以使小插头和校准仪的温度稳定.2.从主菜单按LOWER切换到中间屏幕.3.选择TC IN测试功能,并选择适当的分度号和温度单位.(校准仪也可以测试mV值,这样可以测试校准仪不支持的分度号.在探头种类参数中可以找到mV测量).图7使用热电偶测试温度3.3.2使用热电阻(RTD)可以使用2,3,4线制.如下图所示.(电阻测量功能可以通过选择探头种类而实现)图8使用热电阻测试温度3.4测试压力注意:高的压力系统存在危险,注意缓慢泄压.给压力模块加压不能超过最高限压.1.如图接线.压力可以在上屏幕和中间屏幕测量,这就可以同时使用两种单位测压.2.选择屏幕和压力测量,以及压力单位,测试之前对压力模块清零.(绝压模块清零参见模块说明)图9压力测试连接4.使用输出模式(下屏幕)ASC300校准仪可以输出标准信号用来测试和校准过程仪表.它可以输出电压,电流,电阻,频率,脉冲,和RTD,TC的电信号.4.1设置0%和100%输出参数1.从主菜单选择LOWER进入中间屏幕,选择合适参数.2.选择输出模式并给出具体值,例如选择VOLT OUT电压输出.3.用键盘输入5V,之后不按ENTER确认键,而是按0%键,这样就设置5V作为0%点4.输入20V并按100%,这就定义20V就是100%的值.5.使用25%键就可以在5V到20V之间以25%的增量循环.4.1.1电流输出步进使用mA输出25%步进功能如下操作1.选择中间的屏幕并选择mA.2.使用25%键就可以在4-20mA之间循环步进.4.2输出mA1.从主菜单选择中间屏幕并选mA作为主参数.2.选择OUT输出模式3.如下图连接电路4.用键盘直接输入电流值.图10输出电流4.3模拟变送器ASC300可以在电路中代替变送器并控制回路中的电流.1.从主菜单选择中间屏幕2.选择mA 2W SIM电流模拟功能并输入电流值3.如图接线图11模拟变送器4.4输出电压在中间屏幕选择电压输出VOLT OUT功能并如图接线.图12输出电压和频率4.5输出频率如上图接线,选择中间屏幕频率输出功能并选择单位,如果需要可改变频率幅值.4.6输出脉冲串1.选择下屏幕设置主参数为PULSE脉冲2.选择合适的单位并用键盘输入频率值3.从主菜单选择COUNTS功能并输入脉冲串数.使用TRIG功能开始或停止信号输出.4.脉冲的幅值可以调整,和频率幅值的调整方法一样.4.7输出热电偶如图接线并设置校准仪到TC OUT状态,选择合适的分度号和单位.图13 输出热电偶的连接图14输出热电阻接线4.8输出电阻/热电阻如图14接线,选择下屏幕,并设置状态到RTD OUT,选择合适的分度号和单位.图15 使用3线制和4线制测试热电阻接线4.8.1自定义RTD用户可以输入自定义分度表,步骤如下:1.切换到下屏幕,选择RTD并将探头种类选择为CUSTOM2.进入RTD自定义设置菜单,选择SET CUSTOM3.使用键盘输入各种参数:最小温度,最大温度,R0,以及每一个温度系数.5.使用测量功能(上屏幕)5.1测量电压和mA电流如下图接线并设置上屏幕到相应参数.图16隔离输入连接5.2内部回路电源供电测量电流测试2线制变送器可以用ASC300校准仪给变送器供电同时测量电流,如下图连接电路并设置上屏幕到mA LOOP状态.图17使用电流回路5.3测量压力如下图连接线路,在上屏幕选择PRESSURE参数进行压力测试.图18测试压力6.同时使用上下屏幕进行校准和测试图19输出信号给其它仪器6.1测试一个测量或指示设备利用ASC300输出功能可以测试和校准执行器,记录仪或其它指示设备.1.选择下屏幕并设定相应输出参数2.选择OUT输出信号3.连接线路如图19进行测试和校准6.2校准一个温度变送器1.以热电偶变送器为例,选择上屏幕测量电流mA LOOP.2.选择下屏幕,设置TC OUT进行热电偶输出并选择合适的分度号和温度单位3.根据温度量程设置0%和100%范围4.如图接线5.用25%键步进测试变送器0-25-50-75-100各点.6.如果需要调整变送器,并纪录校准数据图20校准温度变送器6.4校准压力变送器1.选择上屏幕,设置mA LOOP进行电流测量2.选择下屏幕选择PRESSURE测试压力3.如图22接线4.对压力模块清零5.测试压力变送器0%和100%,如果需要进行调整.图21校准压力变送器7.计算机控制ASC300可以和计算机连接进行通讯,通过WINDOWS操作系统的超级终端软件可以控制ASC300校准仪实现各种输入输出功能.图22与计算机连接8.指标如无特殊说明,指标是在环境温度23°C ±5°C进行测试得到的结果. 超过此温度范围的补偿系数为± 0.005%读数/°C.一般指标操作温度-10°C to 50°储存温度-20°C to 70°C电源 4 X AA 电池低电压报警Yes串行通讯接口Yes, A SCIICE – EMC认证EN50082-1: 1992 and EN55022: 1994 Clas s B 安全CSA C22.2 No. 1010.1: 1992DC 电压测量/输出量程准确度(% 读数±基数)0.000V– 30.000V0.015% ± 2mV测量:隔离(上屏幕)0.000V – 20.000V0.015% ± 2mV测量:非隔离(下屏幕)输出0.000V – 20.000V0.015% ± 2mV 在电压量程内最大输出电流 1mA,输出内阻 <= 1Ω.DC mA测量/输出量程准确度(% 读数±基数)0.000mA – 24.000mA0.015% ± 2µA测量:隔离(上屏幕)0.000mA – 24.000mA0.015% ± 2µA测量:非隔离(下屏幕)输出0.000mA – 24.000mA0.015% ± 2µA 最大负载 1000Ω.在电流模拟状态下电压输入范围5V – 30V.频率测量/输出量程准确度(% 读数±基数) 测量 2.0CPM – 600.0CPM 0.05% ± 0.1CPM1.0Hz – 1000.0Hz 0.05% ± 0.1Hz1.00KHz – 10.00KHz 0.05% ± 0.01KHz输出 2.0CPM – 600.0CPM 0.05%1.0Hz – 1000.0Hz 0.05%1.00KHz – 10.00KHz 0.125%测量频率电压幅值1V to 20V.输出幅值 1V to 20V可调电阻测量量程准确度(% 读数±基数) Ohms low 0.00Ω - 400.0Ω0.025% ± 0.05ΩOhms high 401.0Ω - 4000.0Ω0.025% ± 0.5Ω电阻输出量程激励电流准确度(% 读数±基数) Ohms low 5.0Ω - 400.0Ω0.1mA – 0.5mA 0.025% ± 0.1Ω5.0Ω - 400.0Ω0.5mA – 3mA0.025% ± 0.05ΩOhms high 400Ω - 1500Ω0.05mA – 0.8mA 0.025% ± 0.5Ω1500Ω - 4000Ω0.05mA – 0.4mA 0.025% ± 0.5ΩNote:兼容智能变送器和plcs. 频响 <= 5ms.热电偶测量/输出量程准确度(% 读数±基数) 测量(mV) -10.000mV – 75.000mV 0.02% ± 10µV输出 (mV) -10.000mV – 75.000mV 0.02% ± 10µV最大输出电流1mA,内阻 <= 1Ω热电偶测量/输出( °C)TC 类型量程(°C) 准确度J -210.0 – 0.0 0.60.0 – 800.0 0.4800.0 – 1200.0 0.5K -200.0 – 0.0 0.80.0 – 1000.0 0.51000.0 – 1372.0 0.7T -250.0 – 0.0 0.8E -250.0 – -100.0 0.8-100.0 – 1000.0 0.4 R 0.0 – 1767.0 1.4S 0.0 – 1767.0 1.4B 600.0 – 800.0 1.4800.0 – 1000.0 1.51000.0 – 1820.0 1.7C 0.0 – 1000.0 0.81000.0 – 2316.0 2.5 XK -200.0 – 800.0 0.4BP 0.0 – 800.0 1.1800.0 – 2500.0 2.5 L -200.0 – 0.0 0.450.0 – 900.0 0.4TC 类型量程(°C) 准确度U -200.0 – 0.0 0.70.0 – 600.0 0.45N -200.0 – 0.0 1.00.0 – 1300.0 0.6 包括冷端补偿冷端补偿误差在 23 ± 5°C 之外 0.05°C/°C热电阻测量/输出RTD 类型量程(°C) 准确度Ni120 (672) -80.0 – 260.0 0.2 Cu10 -100.0 – 260.0 1.4Cu50 -180.0 – 200.0 0.4Cu100 -180.0 – 200.0 0.3YSI400 15.00 – 50.00 0.1 Pt100 (385) -200.0 – 100.0 0.2100.0 – 300.0 0.3300.0 – 600.0 0.4600.0 – 800.0 0.5 Pt200 (385) -200.0 – 100.0 0.8100.0 – 300.0 0.9300.0 – 630.0 1.0 Pt500 (385) -200.0 – 100.0 0.4100.0 – 300.0 0.5300.0 – 630.0 0.6 Pt1000 (385)-200.0 – 100.0 0.2100.0 – 300.0 0.3300.0 – 630.0 0.4 Pt385-10 -200.0 – 100.0 1.4300.0 – 600.0 1.8600.0 – 800.0 2.0 Pt385-50 -200.0 – 100.0 0.4100.0 – 300.0 0.5300.0 – 600.0 0.6600.0 – 800.0 0.7 Pt100 (3926)-200.0 – 100.0 0.2100.0 – 300.0 0.3300.0 – 630.0 0.4 Pt100 (3916) -200.0 – 100.0 0.2100.0 – 300.0 0.3300.0 – 630.0 0.4 4线制接线. 3线制误差加± 0.05Ω .阿美特克北京代表处地址：北京建国门外大街19号国际大厦2305室邮编：100004电话：************传真：************网址：。
仪器设备(标准物质)及其检定校准一览表
仪器设备(标准物质)及其检定/校准一览表②非法定计量检定单位／校准的仪器设备，须在备注栏内注明授权检定的计量行政部门；③自检／校仪器设备须自编规范、备案编号，并经相关技术部门审核后填入栏内；④无法溯源的仪器设备所进行的自行比对或参加国际、国内能力验证的结果填写在备注（比对情况）栏内；⑤此表须现场评审组签字。
仪器设备(标准物质)及其检定/校准一览表注:①在检测项目较多时,可选择其中1个/多个典型项目,分别按参数列出相关仪器设备,与标准/典型项目相同者不再重复填写；②非法定计量检定单位／校准的仪器设备，须在备注栏内注明授权检定的计量行政部门；③自检／校仪器设备须自编规范、备案编号，并经相关技术部门审核后填入栏内；④无法溯源的仪器设备所进行的自行比对或参加国际、国内能力验证的结果填写在备注（比对情况）栏内；⑤此表须现场评审组签字。
仪器设备(标准物质)及其检定/校准一览表②非法定计量检定单位／校准的仪器设备，须在备注栏内注明授权检定的计量行政部门；③自检／校仪器设备须自编规范、备案编号，并经相关技术部门审核后填入栏内；④无法溯源的仪器设备所进行的自行比对或参加国际、国内能力验证的结果填写在备注（比对情况）栏内；⑤此表须现场评审组签字。
仪器设备(标准物质)及其检定/校准一览表②非法定计量检定单位／校准的仪器设备，须在备注栏内注明授权检定的计量行政部门；③自检／校仪器设备须自编规范、备案编号，并经相关技术部门审核后填入栏内；④无法溯源的仪器设备所进行的自行比对或参加国际、国内能力验证的结果填写在备注（比对情况）栏内；⑤此表须现场评审组签字。
仪器设备(标准物质)及其检定/校准一览表注:①在检测项目较多时,可选择其中1个/多个典型项目,分别按参数列出相关仪器设备,与标准/典型项目相同者不再重复填写；②非法定计量检定单位／校准的仪器设备，须在备注栏内注明授权检定的计量行政部门；③自检／校仪器设备须自编规范、备案编号，并经相关技术部门审核后填入栏内；④无法溯源的仪器设备所进行的自行比对或参加国际、国内能力验证的结果填写在备注（比对情况）栏内；⑤此表须现场评审组签字。
3D CaMega 便携式人脸三维扫描仪(CP-300)_图文
便携式人脸光学三维扫描仪公司简介北京博维恒信科技发展有限公司创立于2003年,位于北京市中关村高科技产业园区,是北京市科委认定的高新技术企业。
北京博维恒信一直专注于3D CaMega光学三维扫描数字化技术产品的研发、生产、销售及服务,是国内知名的光学三维扫描数字化领域的领导者。
北京博维恒信秉承“格物致知,止于至善,科技创新,追求卓越”的科学理念,创新研究国际领先的光学三维数字化核心技术,已获得多项先进实用的自主知识产权。
为了满足市场广泛且日益增长的三维数字化应用需求,北京博维恒信运用其独有的技术创新能力和对市场需求的洞察力,研发形成了丰富的以光学三维扫描数字化为技术核心的3D CaMega光学三维扫描系统产品体系;产品功能覆盖从物件扫描到人体扫描,从三维形面扫描到三维形面色彩扫描;从静态扫描到动态扫描;从微小视场精细扫描到中大形面扫描,从便携通用扫描到专用自动扫描。
3D CaMega光学三维扫描系统产品体系:流动式光学三维扫描仪便携式光学三维扫描仪搭载式光学三维扫描仪复合式三座标测量机精密多轴数控扫描系统飞机叶片精密测量系统牙模光学三维扫描系统鞋楦光学三维扫描系统人体光学三维扫描系统人脸光学三维扫描系统头型光学三维扫描系统脚型光学三维扫描系统北京博维恒信已将3D CaMega光学三维扫描系统广泛应用于教育,科研,航空航天,医疗,汽车,模具,影视动漫,服装,制鞋,文物保护等行业;为行业市场提供三维扫描,逆向工程,工业(产品设计,三维数字化检测,人机工程,量体裁衣,网上试衣,量脚制鞋,网上选鞋,文物数字保存,网上三维展示等专业的技术支持及服务;从而在三维扫描行业建立了良好的品牌形象。
北京博维恒信的使命是向社会提供和推广先进实用的光学三维扫描数字化产品及服务,促进教育科技事业的发展,促进相关产业的进步升级,丰富人们的数字化娱乐及生活。
公司印迹:■2003年,北京博维恒信科技发展有限公司创立;■2004年,第一台3D CaMega 光学三维扫描系统通过北京大学口腔医院验收并获好评; ■2005年,获“中关村优秀留学人员企业”称号; ■2006年,获“国家科技部中小企业创新基金”支持; ■2007年,为中国航天员训练中心提供人体三维测量系统;■2008年,取得ISO9001质量体系认证,全面实施3D CaMega 系统产品品质保障体系; ■2009年,3D CaMega 飞机叶片精密测量系统通过军方单位使用验收并获好评。
5520A_SC-1100示波器校准源的硬件调整和校准陈慰安
5520A/SC-1100示波器校准源的硬件调整和校准陈慰安发布时间：2021-08-30T08:14:37.504Z 来源：《中国科技人才》2021年第15期作者：陈慰安[导读] 5520A多功能校准器,除了对示波器的输入电阻、绝缘性能项目的测量外,该校准器可用作模拟示波器检定的标准器,同时还能满足对数字示波器的一些常用项目的校准。
介绍了用多功能校准器校准示波器的方法,并对其测量不确定度进行了评定。
广东省博罗县质量技术监督检测所摘要：5520A多功能校准器,除了对示波器的输入电阻、绝缘性能项目的测量外,该校准器可用作模拟示波器检定的标准器,同时还能满足对数字示波器的一些常用项目的校准。
介绍了用多功能校准器校准示波器的方法,并对其测量不确定度进行了评定。
关键词：5520A多功能校准器；硬件调整；校准1调整正弦波函数有两个调整程序需要为正弦波函数。
第一个程序调整LOVCO的余额，以便信号在两个VCO之间是平衡的。
第二道工序调整弦波，本程序使用频谱分析仪。
在开始此过程之前，验证校准器是否处于平正弦波模式(显示Levsine菜单)，并将其编程为输出5.5Vp-p@600兆赫。
按O激活输出。
并将校准器连接到频谱分析仪。
调整频谱分析仪，使其显示一个峰值顶角这是它的水平中心线。
峰的极右端固定在中心线的极右端，如下图所示，调整水平正弦波VCO平衡一旦上述设置完成，执行以下程序调整VCO平衡的水平正弦波功能。
2调整水平正弦波谐波1.将SC1100输出设置为***********.2。
将频谱分析仪设置为下面列出的参数频谱分析仪设置启动频率50MHz停止频率500MHz分辨率带宽3MHz视频带宽3kHz参考电平20dBm。
2.使用频谱分析仪的峰值搜索功能找到所需的参考信号。
分析仪应显示基本谐波、二次谐波和三次谐波。
谐波需要调整s二次谐波在40dbc，三次谐波通常应该在50dbc。
3.若要调整谐波，请调整R8，直到seco的峰值为止Nd和三次谐波处于正确的dB水平。
DO30-Ⅱ型多功能校准仪1
DO30-Ⅱ型多功能校准仪使用说明书一：概述DO30-Ⅱ型多功能校准仪（以下简称校准仪)是一种LCD 数字显示输出值的交、直流标准电压、电流发生器，可用于校验、检定、计量数字式、指针式三用表及0.2级以下电压、电流各类表头。
如选购钳形表校验线圈则可以校验交直流钳形表（0-1000A）,另设有标准电阻器组，可方便校验电阻表。
校准仪采用了新型的复合大功率放大器，输出功率大，可靠性高，失真度小。
优选的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度，交流输出线性更好。
窗口同时显示输出实际值、百分比、频率。
输出调节既可采用面板“按位”调节、“百分比”调节，也可采用外接“外控调节盒”调节。
整机采用“闭环控制”电路设计，极大的提高了输出稳定性。
整机并具有过压、过流自动保护功能。
本校准仪交、直流电压输出22档（0~1000V）；交、直流电流输出22档（0~20A）；中值电阻11×2档(10Ω~20MΩ)；交流频率50Hz、60Hz、400Hz（数字合成，按键选择），以上项目及量程均通过精密开关转换。
具有数字显示、量程宽、分档细、精度高、稳定性好、使用方便等优点。
广泛被仪表生产、维修、计量检定等部门使用。
二、工作原理及方框图2.1：工作原理本校准仪主要有数字合成正弦波信号发生器、功率放大器、项目与量程转换、CPU单元、键盘及显示单元、电源与保护单元、标准电阻器等组成。
其基本工作原理是：数字正弦波信号发生器产生的微弱电信号，经功率放大器放大，放大后的固定信号进行电压变换，送到项目、量程转换，进行分压或限流，以取得多量限值；直接输出。
键盘输入信息，经CPU处理，送显示单元显示结果。
三、主要特点3.1 电压短路、电流开路自动保护。
3.2 交、直流电流输出可达24A。
3.3 输出超载自动保护，手动复位，工作更加可靠。
3.4 输出调节可以“按位”调节，也可按“百分比”调节。
STABILA REC-300 Digital zh 操作说明书
zh 操作说明书2. 音量键1. 开 / 关键3. 精度键仪器元件操作说明书STABILA REC-300 是一种快速接收旋转激光射线的接收器, 操作简便.借助 REC 300 Digital 接收器可以接收到甚至人眼看不到的旋转式激光射线. 与 “ 对准” 位置之间的距离作为测量值, 用数码显示 .我们尽可能清楚明了地说明此仪器的操作和工作原理.如果您仍然还有问题的话, 我们随时为您提供电话咨询. 电话号码如下:+49 / 63 46 / 3 09-04. 测量单位按键5. LCD 显示窗8. 激光接收窗 100 mm 7. 发声器11. 固定夹的连接螺纹12. 定位孔10. 电池盒盖13. 减振保护6. 水准器9. “ 对准 ” 标记37165音量调节连续操作键(2) 来调节音量 : 强(a), 弱 (b) 或静音.如果接收到了激光射线, 静音时只发出短暂的一声响声 .声音信号按开 / 关键 (1). 一个声音信号和显示屏短暂的闪亮表明仪器已接通. 现在开始自动校准.21.自动校准再按一次开 / 关键 (1) , 关闭仪器 ( 2 秒钟 ). 仪器停用 30 分钟后自动关闭 .2.(a)(b)调试用 20 箭头随离 “显示高度差: 模拟式快速响声 = 太高 / 退回长音= “ 对准 ”慢速响声 =太低 / 向前开 / 关键测量模式设定精度精细± 1,0 mm± 0,05 in± 1/16 in ± 0,005 ft 粗糙± 5,0 mm ± 0,2 in ± 1/4 in ± 0,02 ft2x1 秒钟设定测量单位2x1 秒钟显示值只出现很短时间所选定的设定值在仪器关闭后储存在仪器内..所选定的设定值在仪器关闭后储存在仪器内.显示值只出现很短时间 精度键测量单位按键符号持续显现显示高度差数码式电池盒盖 :不漏水, 把盖压紧在密封上可起到防水防尘的作用. IP67, 要将电池取出来 !1. 固定螺栓 :用于固定在接收器的背面.固定夹3. 读数参考4. 固定螺栓: 通过旋转, 把固定夹和接收器固定在测量杆上或松开.5. 可移动的夹块: 用于固定在测量杆上 .2. 定位锥: 帮助快速和安全 地固定接收器上的固定夹显示屏满的: 电池 OK半空:开始警告空的:还有大约30分钟的电量闪亮:更换电池 !更换电池453Mignon AA LR6按箭头方向打开电池盒 (10 ), 将新电池按照符号装入电池盒内.2 x 1,5VMignon 碱性电池,规格 AA, LR6清洁:不得使用干的抹布或清洁剂来清理接收或显示窗上的灰尘和脏物. 我们建议使用柔软的抹布, 中性清洁剂和水来进行清理.如需要, 也可以把仪器短时间浸入到水中, 在水龙头下冲洗, 或用水管在低水压下来冲刷. 不得使用除了水或玻璃清洁剂以外的其它液体, 因为否则会损害塑料表面 .保养和维护不允许的使用范围- 没有指导的情况下进行作业.- 使用目的之外的应用.- 打开接收器, 取出电池盒.- 改变或改造产品.- 操作接收器的人员, 必须事先通读和理解说明书中的说明,在将仪器交付别人使用时要注意, 其他人也要这样做.- 定期进行调校或检测测量, 特别是在不平常的艰苦条件下使用后,以及重要的测量前后 .说明- 激光仪的放置和调节:在放置激光仪时要注意, 在反光的表面处不得产生有碍作业的反光,因为这些反光也会被接收器接收, 从而导致显示错误.技术参数精度 精细:粗糙: 接收范围:声音信号:电池:电池寿命:自动关闭:工作温度:存放温度:± 1,0 mm 0,05 in 1/16 in 0,5/100 ft ± 5,0 mm 0,20 in 1/4 in 2,0/100 ft 610 nm - 780 nm强 : ~ 105 dBA 弱: ~ 85 dBA2 x 1,5V Mignon 碱性电池, 规格 AA,LR 6 70 小时30 分钟-20°C 至 +60°C-40°C 至 +70°C保留技术更改权 .STABILA Messgeräte Gustav Ullrich GmbH Landauer Str. 4576855 Annweiler Germany09 2022。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ASC300多功能校准仪
测量和输出多种信号：
• K,J,E,S 等13种TC （热电偶）信号
• PT100,CU50等14种RTD （热电阻）信号 • 0-24mA 电流 • 0-20V 电压 • 0-10KHZ 频率 • 脉冲串输出 • 5-4000O 电阻
• 外配压力模块测量70MPa 压力 高电压保护：
• 240VAC 自动保护 测量,输出同时进行：
• 具备独立的隔离mA,V,电压测试通道，在输出信号的同时进行测量 外部压力模块：
• ASC300可配合APM 压力模块进行压力校准，准确度最高达0.01%FS 读数方便：
• 大屏幕同时显示输出和测量信号
• 带背景光 带回路电源：
• 24V 内置回路电源方便校准变送器
自动关机节省电力
• 自动关机时间可调
通讯接口
•
串行接口提供远程通讯功能
AMETEK JOFRA ASC300是便携式的多功能现场校准仪，具备多种过程信号的测量和模拟输出功能，包括电压，电流，热电阻，热电偶，频率，电阻信号，配合APM 系列压力模块还可以实现压力校准功能。
ASC300具有自动高电压保护功能，在任何测试线的接线端子输入高达240VAC 的电压时不会对仪表造成损坏，避免了高昂的维修费用。
在接入高电压后只需要断开接线，10秒钟以后ASC300就可正常工作。
ASC300随机带一个便携式软包和表笔，无需将ASC300取出软包也可以进行按键，连接测试线以及连接压力模块等操作，表笔等附件可以直接装入软包，携带和使用都非常方便。
ASC300技术指标 参数
测量或输出 量程/分度号 准确度12个月 mA 电流 测量或输出 0.000~24.000mA 0.015%rdg+2uA 测量 0.000~30.000V 0.015%rdg+2mV V 电压 输出
0.000~20.000V 0.015%rdg+2mV 测量（low ） 0.00~400.00O 0.025%rdg+0.05O 测量（high ） 400.1~4000.0O 0.025%rdg+0.5O 输出（low ） 5.0~400.0 O 0.025%rdg+0.1 O O 电阻
输出（high ） 400~4000 O 0.025%rdg+0.5 O CPM 测量 2.0~600.0 0.05%rdg+0.1CPM Hz 测量 1.0~1000.0 0.05%rdg+0.1Hz kHz 测量 1.00~10.00 0.05%rdg+0.01kHz CPM 输出 2.0~600.0 0.05% Hz 输出 1.0~1000.0 0.05% kHz 输出 1.0~10.0 0.125% 脉冲/频率
脉冲输出
1~30000
PT100测量或输出 -200~800℃
0.2℃@0℃ 0.3℃@200℃ 0.4℃@500℃
RTD 热电阻
PT10,PT50,PT100,PT200,PT500,PT1000,CU10,CU50,CU100,Ni120,YSI400 Cu50测量或输出 -180~200℃ 0.4℃ K 测量或输出 -200~1370℃ 0.3℃@0-1000℃ TC 热电偶
B C E J K L N R S T U BP XK
J 测量和输出 -200~1200℃ 0.2℃@0-800℃ mV 值（热电偶端子） 测量或输出
-10.000~75.000mV 0.02%rdg+10uV
一般指标
电池：4节AA 电池，可选充电电池和充电器 尺寸：235x53x95mm 重量：510g
操作温度：-10~50℃ 储存温度：-20~70℃
标准配置：主机，表笔，软包，NIST 溯源证书,4个干电池，手册 可选件：SPK-ASC-002充电电池 SPK-ASC-003充电器
120517热电偶小插头K 型。
