森林防火监控系统
森林防火云台监控系统的组成与功能
森林防火云台监控系统的组成与功能概述森林火灾是对生态系统和人类社会的严重威胁，防止森林火灾的发生和及时发现并控制起火点是非常重要的。
传统的森林火灾监测主要依靠人工巡逻，但这一方法十分耗时费力，而且监测覆盖面积有限。
随着科技发展，利用视频监控技术和云计算技术组成的森林防火云台监控系统逐渐应用于实际场景。
组成森林防火云台监控系统主要由以下组成部分构成：摄像头在林区关键部位设置摄像头，通过采集视频信号来观察和监控社会、环境、森林等各种要素，协助发现火灾。
视频传输设备视频传输设备具有图像信号处理接口、通信模块等功能，可以将视频信号实现远程传输。
云平台云平台可实现视频的存储、分析、处理以及提供本地监控等功能，支持不同终端的接入。
控制中心控制中心是整个系统的核心，负责实时监测视频信号，一旦发现异常情况，立即启动警报或通知相关人员进行处理。
功能森林防火云台监控系统的主要功能有：实时视频监控通过建立视频监控系统实现对森林内部的全景视频监控，随时获取火灾信息，判断火势大小、火灾类型以及烟尘等情况。
报警处理功能通过对实时监控视频的解析和分析，系统可以发现异常情况并给出提醒和预警，监控人员可以在第一时间启动报警处理流程。
数据存储和管理将监测数据存储在云端服务器，方便实现备份、数据恢复、数据共享等功能。
系统监测和维护系统监测和维护可以通过云平台等方式进行。
一旦系统出现异常，管理员可以远程检查、排查并解决问题。
总结森林防火云台监控系统通过视频监控技术和云计算技术构建，具有实时监测火情、自动报警、数据存储和管理、系统监测和维护等功能。
可以减少对人工巡逻的依赖，提高火灾发现和处理的效率，有效避免森林火灾和减少人员伤亡。
森林防火监控维修方案
森林防火监控维修方案概述森林防火监控系统是对森林火灾动态监测和实时预警的关键设备，保障了森林资源的保护和可持续利用。
因为其性质和环境的原因，该设备需要经常维护和保养，以确保设备的长期正常运行。
本文将为您介绍森林防火监控维修方案，包括维修前的检测和维修过程中的注意事项。
维修前的检测在对森林防火监控系统进行维修前，需要进行下列检测。
检查电线检查所有连接森林防火监控系统的支线和电缆，确保所有电线都连接到正确的端口，没有铁丝和什么其他杂物，确保电线没有损坏情况。
检查安全开关安全开关是系统的主要保护功能之一，检查它是否能够正常启动和停止，计算机正常工作。
检查环境条件环境条件是保证设备正常运行的关键因素之一，检查设备所在的环境条件，包括温度、湿度及其他气候特征。
如果发现环境条件不符合规范，一定要解决这些问题。
维修过程中的注意事项以下是在维修过程中需要注意的问题。
切断电源在开始维修前，切断森林防火监控系统的电源。
在处理故障时，不要尝试拉出或接上电线，也不要尝试将内部零件拆走，这样做可能会导致严重的、不必要的事故。
确认安全性在接触该设备的任何部分时都必须小心。
不要使用带有深层伤口的手或没有手套的手。
在使用任何工具之前都必须仔细阅读使用说明。
确认设备已完全停止运行，并且没有电压。
处理完毕后，重新接线，并点亮电源。
避免理解错误理解维修需要避免理解错误，如果对维修过程中任何细节不确定，需要使用排除方法然后检查。
切勿采取猜测做法。
结论维修森林防火监控系统是非常重要的，许多系统都在保护着珍贵的自然资源和公共安全。
维修过程需要小心谨慎，不要轻易动手。
在检查之前，安全开关和部件的连通性必须得到确认。
如果您需要进行更高级别的检查，可以随时联系专业人员进行维修和保养。

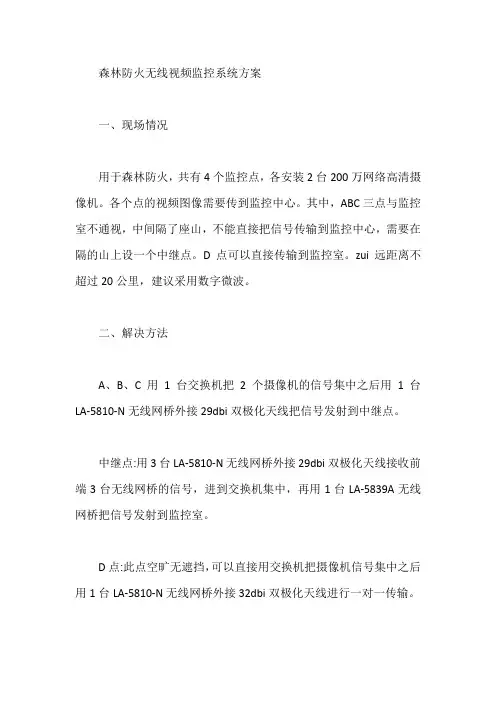

森林防火无线视频监控系统方案【最新】
森林防火无线视频监控系统方案一、现场情况用于森林防火，共有4个监控点，各安装2台200万网络高清摄像机。
各个点的视频图像需要传到监控中心。
其中，ABC三点与监控室不通视，中间隔了座山，不能直接把信号传输到监控中心，需要在隔的山上设一个中继点。
D点可以直接传输到监控室。
zui远距离不超过20公里，建议采用数字微波。
二、解决方法A、B、C用1台交换机把2个摄像机的信号集中之后用1台LA-5810-N无线网桥外接29dbi双极化天线把信号发射到中继点。
中继点:用3台LA-5810-N无线网桥外接29dbi双极化天线接收前端3台无线网桥的信号，进到交换机集中，再用1台LA-5839A无线网桥把信号发射到监控室。
D点:此点空旷无遮挡，可以直接用交换机把摄像机信号集中之后用1台LA-5810-N无线网桥外接32dbi双极化天线进行一对一传输。
接收端:用1台LA-5810-N无线网桥外接32dbi双极化天线接收D 点1台无线网桥的信号。
用1台LA-5839A接收中继点的信号。
收到信号后先进到交换机集中再进到网络硬盘录像机(NVR)存储显示。
三、系统图(大概原理图)一、产品介绍LA-5810-N是一款非常灵活的网桥,设备根据项目实际需要可搭配置5.8G300M，根据不同的项目需求可以搭载400/800MW主板和不同的5G天线实现各种不同的无线通讯方式。
LA-5810N作为基站网桥，可以和我公司LA-5830F、LA-5839S、LA-5818、LA-5839、LA-5839A联网通讯。
实现点对点、点对多点无障碍情况下信号传输。
经过多年在行业应用，传输性能稳定、可靠、安装调试简单。
在各类厂矿、森林防火、道路监控、港口码头、油田、大型工厂、生态养殖、平安城市监控得到广泛使用。
设备运用了802.11a/n协议，非常适合在远距离条件下传输各类网络视频信号，包括网络标清720P1080P等。
二、产品特点和优势●性能优异:符合IEEE802.11a/n标准，采用MIMO、OFDM技术;●组网灵活:支持无线接入点/无线客户端/桥接/中继;●接收灵敏度高、同样距离获得更好的数据流●超高传输速率:满足远距离标清、高清网络视频信号、网络数据传输●现场频谱扫描软件:可以扫描5.8GHz全频段，并给出信号强度、具体频点、信道，方便工程调试;●信道频宽:通过软件可控每个信道的频宽20MHz、40MHz，有效利用频点资源，优化无线链路，特别有助于大规模视频数据传输业务;●多重安全措施:支持WEP，WPA，WAP2和802.1x，支持国际标准的AES/TKIP;●带宽管理:带宽控制以1M为单位，具有完善的QoS服务品质保障;●天线校整:WEB界面自动显示接收电平值，方便工程施工、测试;●带宽测试:提供收发带宽测试，无须第三方测试软件，方便工程安装调试;●IP工具软件:当您忘记无线设备IP地址时，可以用(uconfig)工具软件搜索设备的IP地址;●中英文WEB管理，同时支持net，监控管理更方便;支持配置文件导入/导出和软件升级;●网络管理:基于WEB远程管理或SNMP集中管理;●防风、防雨、防晒、防尘、防震以及散热设计。
森林防火监控系统方案
森林防火监控系统方案1. 简介森林防火是一项重要的环境保护工作，为了及时发现并有效应对森林火灾，我们提出了一个森林防火监控系统方案。
该方案通过部署监控设备、搭建数据传输和处理系统以及应用人工智能技术等手段，实现对森林防火的全面监控和及时预警，提高了森林防火的效率和准确性。
2. 设备部署为了实现对森林的全面监控，我们建议在森林范围内部署无线监控设备。
这些设备应该能够实时采集关键信息，如温度、湿度、风向风速等，并将数据传输给后台系统进行处理。
设备应具备防水、耐高温等特性，以适应恶劣的森林环境。
同时，为了提高系统的稳定性和可靠性，我们建议将监控设备分散放置，以减少单点故障的风险。
3. 数据传输和处理系统为了实现数据的实时传输和处理，我们建议搭建一套完整的数据传输和处理系统。
该系统应包括以下几个部分：3.1 数据传输数据传输是系统的基础，我们可以使用无线网络或者卫星通信等手段实现数据的远程传输。
针对不同的地理环境和通信需求，我们可以选择合适的通信方式，以保证数据的可靠传输。
3.2 数据存储传输过来的数据需要进行存储，以备后续的分析和处理。
我们建议使用分布式存储系统，将数据存储在多个服务器上，以提高数据的可靠性和容错性。
同时，为了方便数据的检索和管理，我们可以使用开源的大数据存储和处理框架，如Hadoop、Spark等。
3.3 数据处理和分析存储的数据可以进行进一步的处理和分析，以提取有用的信息。
我们建议使用人工智能技术，如机器学习和深度学习，对数据进行分析和建模。
通过训练模型，我们可以实现对火险等级的预测、异常火源的识别等功能，提高系统的自动化水平和准确性。
4. 系统应用基于上述的数据传输和处理系统，我们可以开发一些实用的应用，帮助森林防火工作的开展。
以下是几个常见的应用：4.1 火险预测和预警利用历史数据和机器学习算法，我们可以建立火险预测模型，实现对森林火险等级的预测和监测。
当火险等级达到危险级别时，系统可以及时发出预警信息，提醒相关人员采取相应的防范措施。
森林防火视频监控系统建设方案
XX信息科技技术有限公司
目录
CONTENTS
1 项目背景及目标 2 系统总体设计 3 前端系统建设 4 后端系统建设 5 系统集成与调试 6 项目实施与运维
项目背景及目标
项目背景介绍
森林火灾的危害：对生态环境、 财产安全和人民生命安全构成严 重威胁
森林防火的重要性：加强森林防 火工作，保护生态环境和财产安 全
05
平台部署：采用云部署方式，降低成本， 提高资源利用率
平台安全：采用加密传输、身份认证等 技术，保障系统安全
后端设备选型与配置
服务器：选择高性能、高可靠
01 性的服务器，如IBM、HP等
品牌
监控软件：选择功能强大、操
04 作简便的监控软件，如海康威
视、大华等品牌
存储设备：选择大容量、高可
02 靠性的存储设备，如磁盘阵列、
森林火灾的现状：近年来，森林 火灾频发，造成重大损失
项目目标：建设一套高效、实用 的森林防火视频监控系统，提高 森林火灾的预警和处置能力。
建设目标与任务
建设目标：建立一套高效、可靠的森林防火视频监控系统，提高森林火灾 的预警和处置能力。
任务一：设计并实施一套覆盖整个森林区域的视频监控网络，确保监控无 死角。
任务二：开发一套智能视频分析软件，能够自动识别森林火灾的早期迹象， 并实时报警。
任务三：建立一套应急响应机制，确保在发现火灾时能够迅速组织扑救， 减少损失。
系统总体设计
系统架构与组成
监控中心：负责接收和处 理监控数据，进行数据分
析和决策支持
1
存储设备：负责存储监控 数据，包括本地存储和云
存储
4
监控设备：包括摄像头、 传感器等，负责采集和传
森林防火监控系统方案
森林防火监控系统方案引言森林防火是保护生态环境和资源的重要任务之一。
随着全球气候变暖和自然灾害频发，森林火灾的风险也在日益增加。
为了及时发现并控制火灾，建立一个有效的森林防火监控系统是至关重要的。
本文将介绍一个森林防火监控系统的方案，并详细阐述其设计和实施。
功能需求森林防火监控系统的主要功能需求如下：1.实时监测：系统需要能够实时监测森林中的温度、湿度和气象条件等指标，以便及时掌握森林防火的风险。
2.火灾预警：系统需要能够及时发现火灾并发出报警，包括声音、光线和电子信息等多种方式。
3.火灾定位：系统需要能够准确定位火灾的位置，并将位置信息传输给相关部门进行处理。
4.数据记录与分析：系统需要能够记录森林防火的历史数据，并进行数据分析，以便于评估火灾的发生概率和风险等级。
系统设计森林防火监控系统主要分为传感器子系统、数据传输子系统、数据处理子系统和报警子系统四个部分。
传感器子系统传感器子系统通过部署多个传感器节点在森林中，监测温度、湿度、气象条件等指标，并将数据传输给数据传输子系统。
传感器节点应具备以下特点：•网络化：传感器节点应能够通过无线网络与数据传输子系统进行通信，以便实时传输数据。
•低功耗：传感器节点应具备低功耗特性，以便延长其使用寿命并减少维护成本。
数据传输子系统数据传输子系统负责接收传感器子系统传输的数据，并将其传输到数据处理子系统。
数据传输子系统应具备以下功能：•高效传输：数据传输子系统应具备高效的数据传输能力，保证数据的实时性和准确性。
•异常处理：数据传输子系统应能够处理传感器节点异常导致的数据传输中断问题，并及时发出警报。
数据处理子系统数据处理子系统接收数据传输子系统传输的数据，并进行相关的数据处理和分析。
数据处理子系统应具备以下功能：•数据存储：数据处理子系统应具备大容量的数据存储能力，以便存储历史数据供后续分析使用。
•数据分析：数据处理子系统应能够进行数据分析，包括火灾概率和风险等级分析等。
森林防火视频监控系统方案
包括设备维修、故障排除、定期巡检等方面的费用。
售后服务费用
设备维护费用
软件维护费用
数据存储和维护费用
系统运行的维护成本
环境保护效益
通过监控和管理，有效减少森林火灾对环境的影响，保护自然生态环境的平衡和生物多样性。
社会效益评估
通过森林防火视频监控系统的建设，提高社会对森林防火的重视程度，提高公众的安全意识，促进社会和谐发展。同时，该系统还可以为政府提供决策支持，提高政境效益与社会效益评估
THANK YOU.
谢谢您的观看
人员组织与培训
施工准备
安装位置选择
根据森林地形和监控范围，合理选择监控设备的安装位置，确保监控范围覆盖全面。
设备选型与采购
根据建设方案，选购合适的摄像头、传输设备、存储设备等核心设备，确保设备的质量和性能符合要求。
调试与优化
对安装好的设备进行调试，确保设备的稳定性和可靠性，并对系统进行优化，提高系统的运行效率。
目标
定义与目标
适用范围
适用于各类森林、自然保护区、风景名胜区等需要进行火源监控的区域。
特点
具有高清晰度、高灵敏度、高效率、低功耗、易维护等特点，可实现全天候、全方位的监控。
适用范围与特点
历史
森林防火视频监控系统自20世纪90年代开始发展，经历了模拟视频监控、数字视频监控和智能视频监控三个阶段。
发展
数据分析
利用数据挖掘技术，发现数据的潜在价值，提供决策支持。
数据挖掘
数据存储与分析系统设计
通过对气象、地理等数据的分析，实现对森林火险的预警。
火险预警
当发现有非法入侵者进入森林时，发出预警信号。
人员预警
当发生紧急情况时，及时发出预警信号，启动应急预案。
森林防火监控维修方案
森林防火监控维修方案背景介绍森林火灾是严重威胁人们生命财产安全和生态环境的自然灾害之一。
为了及时发现和处置可能引发的森林火灾，设立森林防火监控系统成为必要的措施。
然而，监控系统的长期运行和不可避免的损耗也要求我们制定完善的维修方案。
维修方案森林防火监控系统主要包括以下几个方面：监控设备检修监控设备作为森林防火监控系统中最重要的部分，其稳定性和准确性在森林防火监控中具有不可替代的作用。
因此，实施定期检修是系统维修的重点。
检修内容包括：•检查摄像机、红外线探测器、热像仪等设备的功效和夜视情况；•检查存储设备是否正常；•检查监控系统与地面安装的配套设施是否完好。
技术维护和升级随着科技的不断发展，森林防火监控设备也需要不断更新换代。
技术维护和升级作为现代化维修常规工作之一，主要体现在以下几个方面：•更新设备软件和操作系统；•优化硬件配置；•根据实际制定、完善应急机制。
定期维护和保养森林防火监控系统是常年运行的，对设备的维护和保养也是必不可少的。
针对不同设备，定期的维护和保养涵盖以下内容：•摄像机/红外线探测器照明设施的清洁和调整；•服务器和存储设备的无尘保养和数据备份；•热像仪的定期保养和校准。
环境优化森林防火监控系统是安装在林地中的，它的正常运行离不开良好的环境保护。
环境优化涉及到以下几个方面：•定期在监控设备周围清理草丛和护栏等；•满足设备运行的电力要求，防止电力不稳定影响设备使用；•维护设施之间的通信线路，确保监控视频等数据顺畅传输。
总结和建议针对森林防火监控系统的维护和保养，我们需要制定完善的技术方案，针对不同维修内容来落实方案。
此外，加强使用人员的培训措施，让使用人员了解维修标准和要求，增强其维修能力，达到更好的保护森林防火的目的。
参考资料•国家林业局森林防火监控技术与设备维护要点；•森林防火监控模型化应急维护方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高变倍镜头
实现了F2.8的亮度和33倍的高倍 率镜头，在森林防火监控等远距离监视时发挥了重要作用。
小型，轻量化的设计令系统更为紧凑 能够清晰捕捉在3公里以外的人物活动。 多种电源可连接现有的监视摄像机系统，便于摄像机操作 带有RS-232C接口，可实现高级控制 带有遥控自动光圈功能。为了便于监控对象，可把光线调低 视频驱动、预置型
杭州森林防火系统
系统组成
森林防火指挥部监控中心
智能供电系统 视频采集定位系统 设备防盗系统 无线传输系统组成
亿成安森林防火监控预警系统方案
图像实时回传 视频截图录像 预置点自动巡航监控 视频信号无线传输 防盗告警 火情识别联动报警 火灾定位功能 灾情预案处理 7x24小时不间断供电
控制线缆与视频线缆在云台内做内接处理， 线缆与云台整体转动，避免绞线与折线 15年左右
4级
控制线缆与视频线缆在云台外部接线， 日久会发生绞线与折线现象 3年左右（不适合森林防火监控）
透雾摄像机
超级灵敏度感光器件1/2〞Interline CCD DSP数字信号处理器，根据环境光线感应自动从彩色模式切换到黑白模式，
亿成安森林防火监控指挥系 统设备样图
透雾摄像机
高变倍镜头
重型恒速云台
三防两视窗护罩
透雾摄像机与普通摄像机的 区别
低照度透雾摄像机 普通摄像机
远程切换
双电路CCD芯片 最低照度
支持远程切滤光片功能
有 0.006LuxF1.0(Night);0.03 LuxF1.0(Day) 内部透雾电路设计， 配套透雾镜头，防火专用
前端设备
视频采集定位系统
前端设备：由智能供电系统、视频采集定位系统、设备防盗系统和无线传输系统组成。
智能供电系统
系统监控指挥中心
声光联动报警系统
无线传输系统
中继设备
无限传输系统：由接收系统、智能供电系统、机柜和转发系统组成。
3. 森林防火指挥部监控中心
森林防火指挥部监控中心：由接收系统、矩阵服务器、硬盘录像系统、 GIS系统、电视墙和投影系统组成。
援助高灵敏度摄像机 。
一体式防护罩
摄像机安装：可拆卸式摄像机托板 摄像机最大尺寸：摄像机及镜头组合可接受的最大尺寸（包括BNC接头）， 600(L) ×270(W)×180(H) 视窗：厚度3mm（光学镀膜红外玻璃） 电缆接入：底部有两个PG13.5压缩密封套最大电缆直径:11.9mm 输入电压： 220VAC,50/60Hz 自动温控范围 ：加热器：开8℃±5℃；关20℃±5℃ 风扇：开37℃±5℃；关20℃±5℃ 主体：铝合金 工作环境 ：室外 工作温度 ：加热型则为－40℃～70℃ 重量：7.0kg(15.43lb) 标准配备：加热器、遮阳罩、风冷
通过镜头红外线检测器，摄像机提高了黑白模式的稳定性及红外线引起的 焦距修正功能； 机械式切换红外线滤镜，保证夜间超高灵敏度的红外线吸收能力； 水平高解析度彩色模式540TVL，黑白模式600TVL；保证了摄像机日夜24 小时拍摄清晰的图像； 最低CCD感光度彩色模式0.02LuxF1.2，黑白模式0.003LuxF1.2；10倍慢 速快门提升灵敏度功能； 自动黑电平调整和轮廓校正功能，灰度等级达到135级标准，有效地解决 除雾； 逆光补偿功能BLC； 自动/手动白平衡方式； 动态噪声抑制功能，信噪比≥52dB； AES自动电子快门模式，Manual手动快门选择； 机械式旋转微调C/CS调后焦结构设计，调整摄像机的后焦更为方便容易； 电源范围：DC12V/AC24V
本公司成功案例
部份案例与涉及参与设计的项目：
重庆市缙云山森林防火系统 泉州市森林防火监控系统 广西某部队森林防火监控系统 山西太原森林防火系统 北京国家林业局森林防火试点 监控系统 秦皇岛森林防火系统
南京森林防火系统 浙江丽水市森林防火监控系统 秦皇岛森林防火监控系统项目 海南省森林防火监控系统 郑州市西南区森林防火监控指挥系统 内蒙古森林公园防火监控系统 淅江省台州市森林防火监控项目
方案特点及优势：
数字回显云台结合GIS，火点精确经纬
度定位。 林火自动识别系统，发现火情自动报警。 纳米波滤光技术穿透烟雾，清晰成像。 短信发布火情信息，及时迅速。 野外设备防盗报警系统，有效防止设备 丢失和人为破坏。 远距离微波传输，避免野外架线施工。 智能太阳能供电，满足系统能源消耗。
不支持远程切换功能
无 黑白摄像机： 0.1Lux～0.05Lux 无透雾功能，一般无 专用配套镜头
配套镜头
透雾摄像机效果实测
香港鸡公山3公里效果
彩色模式
透雾模式
电动长焦透雾镜头与普通镜头的区别
电动长焦透雾镜头 镜头内置转盘使滤色片中心始终与主 光轴保持一致，并且支持远程切换 滤色片从而达到透雾成像功能 普通镜头 不支持远程切换 滤色片，无透雾 功能
重型数字回显云台
输入电压AC24V±10%，50/60Hz 功率≤85W （其中内置加热器功率约35
W） 云台可输出最大功率≤85W（AC24V/3.5A） 水平旋转角度0º~ 360º 连续旋转 垂直旋转角度-75°~+75° 水平旋转速度3º /S 垂直旋转速度1.5º /S 镜头控制云台配置镜头预置接口 预置位80个 防护等级IP66 工作温度-35℃~+60℃ 外形尺寸长*宽*高：290 mm×196 mm×358mm 重量17Kg 最大承载35Kg （垂直旋转角度最大时）
森林防火数字化 监控预警系统方案
深圳亿成安科技有限公司
制作：姚占兵
概述
森林火灾是世界性的林业重要灾害之一， 随着中国造林事业的不断发展，防火工作 成为首要任务。森林防火必须贯彻“预防 为主，积极扑救“的方针，真正做到早发 现，早解决。目前，基于无线/有线网络技 术的远程无线监控系统，已广泛应用于森 林防火监控领域。
远程切换
滤色片
多栅格滤光片 专门配套双电路CCD芯片摄像机，防火 专用
无滤色片 一般无专用配套 摄像机
配套摄像机
重型数字回显云台与普通云台的区别
重型数字回显云台 显示角度 旋转角度 旋转速度 承重 实时回传角度值 水平0°～360° 俯仰0°～±60° 水平垂直0.02~8度/S（或更高）变速 50kg 普通云台 不能实时回传角度值，仅能预制位转动 水平0°-355° 俯仰10°-―60° 水平11度/S。垂直4度/S 20kg
定位功能
工作温度 加工工艺 传动方式 抗蚀
结合GIS能实现精度为0.0125°定位
-50°C－＋70°C（内置加热器） 特制军用级 涡轮蜗杆传动（带滑环） 抗酸、碱、盐等腐蚀
预制位定位，无法与GIS结合
－25℃ ～55℃（加热） 普通工业级 齿轮减速传动 无抗腐蚀功能
抗风等级
接线方式 使用寿命
8-9级
