纳米光电材料
纳米材料在光电领域的应用前景
纳米材料在光电领域的应用前景光电领域作为现代科技中的一个重要分支，一直以来都是科技研究人员和企业关注的焦点。
而纳米材料作为一种具有特殊结构和性能的材料，已经成功应用于许多领域，并在光电领域中展现了巨大的潜力。
本文将从纳米材料的定义开始，探讨纳米材料在光电领域的应用前景。
纳米材料是指具有纳米级尺寸的材料，通常在1到100纳米之间。
由于纳米尺寸的特殊性，纳米材料具有许多传统材料所不具备的特殊性能。
例如，许多纳米材料具有较高的比表面积，可以提高材料的反应活性。
此外，纳米材料还具有尺寸量子效应和表面效应等特殊性质，这些性质对于光电器件的制备和性能提升具有重要意义。
在光电领域中，纳米材料可以应用于光伏发电、光催化以及光传感等方面。
首先，纳米材料在光伏发电领域具有广阔的应用前景。
光伏发电是一种利用太阳能将光能转化为电能的技术，而纳米材料的引入可以提高光伏器件的效率。
以纳米晶薄膜太阳能电池为例，由于纳米材料具有更高的比表面积和更好的载流子传输特性，可以增强光吸收和电子传输效率，从而提高电池的转化效率。
其次，纳米材料在光催化领域也有重要的应用前景。
光催化技术是一种利用光能激发物质表面的化学反应过程，这种技术可以广泛应用于水污染治理、有机物降解、气体净化等领域。
纳米材料具有较高的光吸收率和光催化活性，可以在可见光范围内高效吸收光能并产生活性物种，从而促进光催化反应的进行。
例如，纳米氧化钛是一种常见的光催化材料，其作用机理主要是通过吸收可见光激发载流子对的形成，然后与污染物进行反应降解。
此外，纳米材料在光传感领域也有广泛的应用前景。
光传感技术是一种基于光信号的检测与测量技术，可以应用于生物医学、环境监测、食品安全等领域。
纳米材料具有较高的灵敏度和选择性，可以用于制备高灵敏的光传感器。
例如，纳米金颗粒可以用来制备表面增强拉曼散射（SERS）传感器，利用金颗粒的局域表面等离子共振效应增强被测分子的拉曼散射信号，从而实现非常低浓度分子的检测。

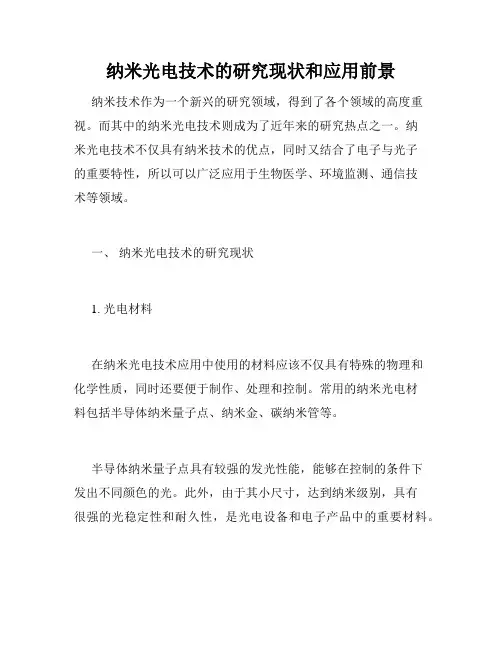

纳米光电技术的研究现状和应用前景
纳米光电技术的研究现状和应用前景纳米技术作为一个新兴的研究领域，得到了各个领域的高度重视。
而其中的纳米光电技术则成为了近年来的研究热点之一。
纳米光电技术不仅具有纳米技术的优点，同时又结合了电子与光子的重要特性，所以可以广泛应用于生物医学、环境监测、通信技术等领域。
一、纳米光电技术的研究现状1. 光电材料在纳米光电技术应用中使用的材料应该不仅具有特殊的物理和化学性质，同时还要便于制作、处理和控制。
常用的纳米光电材料包括半导体纳米量子点、纳米金、碳纳米管等。
半导体纳米量子点具有较强的发光性能，能够在控制的条件下发出不同颜色的光。
此外，由于其小尺寸，达到纳米级别，具有很强的光稳定性和耐久性，是光电设备和电子产品中的重要材料。
纳米金的光学特性在太阳能转换、生物成像、传感器和探测器等方面具有广泛的应用。
同时，金的化学惰性也保证其长期稳定性和不受疾病诱导的光学性能损害。
碳纳米管具有优良的光学和电学性能，广泛应用于电子、医学成像等领域。
其优异的机械特性使其成为高强度的建筑材料、超导体、动力学器件等的理想原料。
2. 纳米光电器件光电器件是纳米光电技术研究的另一重要领域。
一个完好的光电器件，需要有合适的纳米材料、优良的结构设计和高精度的加工工艺。
在全球范围内，科学家们已成功制备出一些高效的纳米光电器件。
例如，组合了纳米量子点和有机分子的有机光电探测器，已经被广泛地应用在太阳能电池、光学传感器和光学通讯领域；而基于纳米光子学的光波缆，可以大大提高光纤通讯的传输速率，这也将为人们带来更加方便快捷的网络通讯环境。
此外，在生物医学领域，基于纳米技术的生物成像技术，结合了纳米材料和对光的敏感检测器，能够有效地检测人体内不同类型的细胞、组织和器官。
3. 纳米光电技术的应用纳米光电技术目前已被广泛应用于不同领域，例如环境监测、生物医学和通信技术等领域。
在环境监测中，利用纳米材料的优良导电性和敏捷性，可以研究大气污染和水土污染等问题。
纳米材料在光电器件中的应用
纳米材料在光电器件中的应用纳米材料在光电器件中的应用，这可是个相当有趣且前沿的话题！咱们先来说说啥是纳米材料。
纳米材料啊，就是那些尺寸在 1 到100 纳米之间的小不点儿材料。
你可别小瞧它们个头小，本事可大着呢！比如说，纳米金颗粒，它们在溶液里分散着，就像一群调皮的小精灵，闪着独特的光芒。
我曾经在实验室里观察过纳米氧化锌的制备过程，那场景真的让人印象深刻。
实验员们小心翼翼地操作着各种仪器，控制着反应的条件。
我就站在旁边，眼睛都不敢眨一下，生怕错过了什么关键的瞬间。
当看到那些微小的氧化锌颗粒逐渐形成的时候，我心里那个激动啊，就好像见证了一场神奇的魔法。
言归正传，咱们聊聊纳米材料在光电器件里到底有啥用。
首先，纳米材料能让光电器件变得更灵敏。
想象一下，一个小小的纳米传感器，能够快速、准确地检测到极其微弱的光信号，这得多厉害！比如说，纳米碳管可以用来制作高性能的光电探测器，它们就像一个个超级敏锐的“小眼睛”，不放过任何一丝光线的变化。
还有啊，纳米材料能提高光电器件的效率。
就拿太阳能电池来说吧，加入了纳米材料之后，它吸收太阳光的能力大大增强。
就好比原本只能吃一碗饭的家伙，现在能吃三碗，能量转化效率那是蹭蹭往上涨。
再比如说，纳米发光材料能让显示屏的色彩更加鲜艳、清晰。
咱们现在用的手机、电脑显示屏，很多都得益于纳米材料的功劳。
想象一下，你在看电影或者玩游戏的时候，那逼真的画面、绚丽的色彩，是不是让你感觉特别爽？这背后可都有纳米材料在默默奉献呢！纳米材料还能让光电器件变得更小、更轻便。
以前那种又大又笨重的设备，现在都能浓缩成小小的芯片，方便携带。
这就像以前的大哥大变成了现在的超薄智能手机，简直是科技的巨大飞跃。
不过呢，纳米材料在光电器件中的应用也不是一帆风顺的。
比如说，纳米材料的制备工艺还比较复杂，成本也有点高。
而且，它们的稳定性和耐久性有时候也让人头疼。
但科学家们可没被这些困难吓倒，他们一直在努力研究，不断改进。

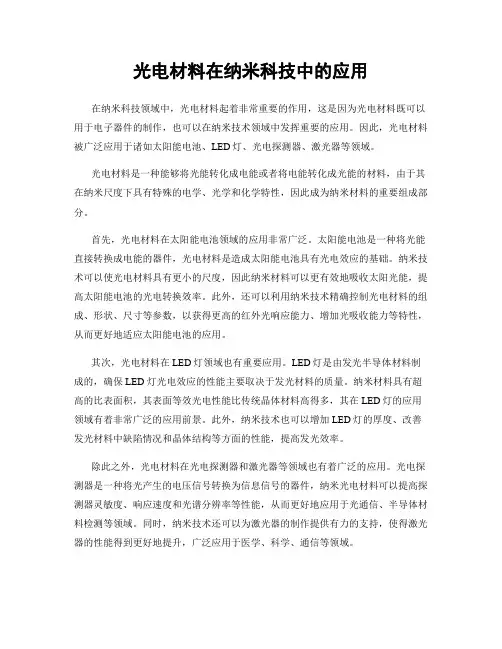

光电材料在纳米科技中的应用
光电材料在纳米科技中的应用在纳米科技领域中，光电材料起着非常重要的作用，这是因为光电材料既可以用于电子器件的制作，也可以在纳米技术领域中发挥重要的应用。
因此，光电材料被广泛应用于诸如太阳能电池、LED灯、光电探测器、激光器等领域。
光电材料是一种能够将光能转化成电能或者将电能转化成光能的材料，由于其在纳米尺度下具有特殊的电学、光学和化学特性，因此成为纳米材料的重要组成部分。
首先，光电材料在太阳能电池领域的应用非常广泛。
太阳能电池是一种将光能直接转换成电能的器件，光电材料是造成太阳能电池具有光电效应的基础。
纳米技术可以使光电材料具有更小的尺度，因此纳米材料可以更有效地吸收太阳光能，提高太阳能电池的光电转换效率。
此外，还可以利用纳米技术精确控制光电材料的组成、形状、尺寸等参数，以获得更高的红外光响应能力、增加光吸收能力等特性，从而更好地适应太阳能电池的应用。
其次，光电材料在LED灯领域也有重要应用。
LED灯是由发光半导体材料制成的，确保 LED 灯光电效应的性能主要取决于发光材料的质量。
纳米材料具有超高的比表面积，其表面等效光电性能比传统晶体材料高得多，其在LED灯的应用领域有着非常广泛的应用前景。
此外，纳米技术也可以增加LED灯的厚度、改善发光材料中缺陷情况和晶体结构等方面的性能，提高发光效率。
除此之外，光电材料在光电探测器和激光器等领域也有着广泛的应用。
光电探测器是一种将光产生的电压信号转换为信息信号的器件，纳米光电材料可以提高探测器灵敏度、响应速度和光谱分辨率等性能，从而更好地应用于光通信、半导体材料检测等领域。
同时，纳米技术还可以为激光器的制作提供有力的支持，使得激光器的性能得到更好地提升，广泛应用于医学、科学、通信等领域。
总之，光电材料在纳米技术领域中的应用前景非常广泛。
光电材料不仅可以用于电子器件的制作，还可以在高效能量转换、信息传输等领域中发挥关键作用。
通过使用纳米技术，光电材料的电学、光学和化学特性可以得到更好地改善，从而实现更好的性能表现。
新型纳米材料在能源、医疗等领域的应用
新型纳米材料在能源、医疗等领域的应用一、引言随着科学技术的不断进步，新型纳米材料在各个领域的应用越来越广泛。
特别是在能源和医疗两大领域，新型纳米材料的应用已经成为研究和开发的热点。
本文将对新型纳米材料在这两大领域的应用进行详细的探讨，以期为未来相关领域的研究提供参考。
二、新型纳米材料在能源领域的应用纳米光电材料及其应用纳米光电材料是指具有纳米尺度的光电材料，其独特的介观或量子特性使得光电转换效率大大提高，同时降低了生产成本。
在光能的储存与利用、太阳能电池以及环境保护等领域，纳米光电材料的应用得到了前所未有的发展。
（1）光能的储存与利用纳米光电材料可以高效地吸收和储存太阳能，并通过光电转换技术将其转化为电能或热能。
这种技术的应用不仅解决了能源短缺的问题，还实现了清洁能源的利用，对环境保护具有重要意义。
（2）太阳能电池纳米光电材料在太阳能电池领域的应用尤为突出。
通过优化纳米材料的结构和性能，可以显著提高太阳能电池的光电转换效率。
目前，纳米太阳能电池已经成为太阳能电池领域的研究热点，并有望在未来实现商业化应用。
（3）环境保护纳米光电材料在环境保护领域也具有广阔的应用前景。
例如，利用纳米光电材料制备的光催化剂可以高效降解有机污染物，实现环境净化。
此外，纳米光电材料还可以用于制备高效节能的照明设备，减少能源消耗和碳排放。
纳米热电材料及其应用纳米热电材料是一种能够实现能量从热能到电能直接转化的材料。
具有纳米尺寸的半导体材料热导率低、电学特性高，是比较理想的热电材料。
纳米热电材料的应用领域包括小功率电源、废热发电、微型传感器、医学恒温等。
（1）小功率电源纳米热电材料可以用于制备小型化的热电发电装置，为便携式电子设备提供持续稳定的电源。
这种电源具有体积小、重量轻、无需维护等优点，可以满足现代电子设备对电源的需求。
（2）废热发电纳米热电材料可以利用工业生产中的废热进行发电，实现能源的循环利用。
这对于提高能源利用率、减少环境污染具有重要意义。
纳米材料在光电器件中的应用与挑战
纳米材料在光电器件中的应用与挑战随着纳米技术的飞速发展，纳米材料在光电器件中的应用日益广泛。
纳米材料以其优异的光电性能和巨大的表面积优势，为光电器件的制备和性能提升提供了全新的可能性。
本文将探讨纳米材料在光电器件中的应用现状及前景，并对目前所面临的挑战进行分析。
一、纳米材料在光电器件中的应用1. 纳米材料在太阳能电池中的应用太阳能电池是目前研究的热点之一，而纳米材料的应用正是提升太阳能电池效率的重要手段之一。
纳米材料的巨大比表面积可提供更多光吸收表面，并且通过量子效应可以调节能带结构，提高光电转换效率。
石墨烯、纳米线、纳米颗粒等纳米材料在太阳能电池中得到了广泛应用，并取得了显著的性能提升。
2. 纳米材料在光电传感器中的应用纳米材料在光电传感器中的应用也得到了广泛关注。
由于纳米材料具有高灵敏度和快速响应的特点，能够将微弱的光信号转化为强大的电信号。
因此，在生物医学领域、环境监测领域、智能设备等方面都有重要的应用前景。
纳米材料使光电传感器的灵敏度、响应速度和稳定性都得到了显著提升。
3. 纳米材料在光电存储设备中的应用光电存储设备是一种将光信号进行快速存储和读取的设备，其在信息存储和传输方面有着独特的优势。
纳米材料的应用可以大大提高光电存储设备的速度和稳定性，为大容量、高速度的光电存储系统打下了基础。
石墨烯、纳米晶体等纳米材料的应用为光电存储设备带来了新的发展机遇。
二、纳米材料在光电器件中的挑战1. 制备工艺复杂性纳米材料的制备工艺相对复杂，需要精密的控制条件和设备。
纳米材料的纯度、形貌、结构等参数对器件性能有着至关重要的影响，因此制备过程中的微小误差都可能造成器件性能的降低。
因此，如何高效、精准地制备纳米材料是当前面临的挑战之一。
2. 稳定性和可靠性纳米材料的稳定性和可靠性也是制约其在光电器件中应用的重要因素。
由于纳米材料的尺寸较小，表面能较大，容易受到外界环境的影响而发生表面氧化、分解等不良反应。
纳米光电材料在光电传感中的应用
纳米光电材料在光电传感中的应用随着科学技术的不断发展，逐渐涌现出一种名为“纳米材料”的新型材料。
纳米材料是指尺寸在1-100纳米之间的物质，由于尺寸小巧、比表面积大、量子效应等特性，纳米材料在光电传感领域中具有广泛的应用前景。
其中，纳米光电材料是目前应用最广泛的一类。
纳米光电材料的研究和应用涉及到多个学科领域，例如材料科学、电子学等，同时也得到了各个领域专家学者的重视和关注。
纳米光电材料的研究基础纳米光电材料的研究离不开现代纳米技术和光电技术的支持，它是一个充满挑战性的领域。
因为纳米光电材料尺寸的缩小，导致其材料结构和性质剧烈的变化，这种变化往往造成材料晶格结构的改变、能带结构的改变、表面能量的增大等现象，同时也对其光学和电学性质、力学性质、疲劳寿命等产生重大影响。
紫外线光电传感器现代紫外线光电传感器应用纳米光电材料，能够将吸光材料与传感器元件进行有机的结合，提高了传感器的灵敏度、稳定性和长期使用性能，同时还可以减少对样品的破坏和污染，保持样品的完整性。
一类非常典型的案例就是生物学中的蛋白质等生物大分子的检测。
纳米量子点技术纳米量子点是指在三维空间的几何限制下结晶成的半导体纳米颗粒，由于其具有较高的量子效应和表面能，系统连接吸光物质，可以制成很多的有应用前景的传感器，这种纳米传感器具有体积小、持续性强、灵敏度高等优点。
量子点在光学传感器、生物学检测、纳米药物制造等多个领域都有应用。
特异性识别特异性识别是指由于生物或非生物分子之间的相互作用，实现定性、定量或分子控制等生化作用，也是当前光电传感中的研究热点之一。
纳米光电材料中的光致变色材料、纳米量子点都可以被用于实现特异性识别。
例如，利用纳米金、纳米银等材料做成的纳米光学传感器可以很容易地检测到不同化学物质的存在。
光电导纳米结构光电导是一种非常重要的光电效应，其应用广泛，在纳米光电材料研究中，也得到了广泛的应用。
光电导纳米结构是指由于光作用，使得半导体纳米结构的载流子密度和载流子的迁移率发生变化，进而实现信号的传递和放大。
纳米光电材料
纳米光电材料1.定义：纳米材料是一种粒子尺寸在1到100nm的材料;纳米光电材料是指能够将光能转化为电能或化学能等其它能量的一种纳米材料;其中最重要的一点就是实现光电转化;其原理如下：光作用下的电化学过程即分子、离子及固体物质因吸收光使电子处于激发态而产生的电荷传递过程;当一束能量等于或大于半导体带隙Eg的光照射在半导体光电材料上时,电子e-受激发由价带跃迁到导带,并在价带上留下空穴h+,电子与孔穴有效分离,便实现了光电转化1;2.分类：纳米光电材料的分类纳米光电材料按照不同的划分标准有不同的分类,目前主要有以下几种：1.按用途分类：光电转换材料：根据光生伏特原理,将太阳能直接转换成电能的一种半导体光电材料;目前,小面积多结GaAs太阳能电池的效率超过40%2;光电催化材料：在光催化下将吸收的光能直接转变为化学能的半导体光电材料,它使许多通常情况下难以实现或不可能实现的反应在比较温和的条件下能够顺利进行;例如,水的分解反应,该反应的ΔrGm﹥﹥0在光电材料催化下,反应可以在常温常压下进行32.按组成分类：有机光电材料：由有机化合物构成的半导体光电材料;主要包括酞青及其衍生物、卟啉及其衍生物、聚苯胺、噬菌调理素等；无机光电材料：由无机化合物构成的半导体光电材料;主要包括Si、TiO2、ZnS、LaFeO3、KCuPO4·6H2O、CuInSe2等；有机与无机光电配合物：由中心金属离子和有机配体形成的光电功能配合物;主要有2,2-联吡啶合钌类配合物等4;3.按形状分类纳米材料大致可分为纳米粉末、一维纳米材料、纳米膜等;纳米粉：又称为超微粉或超细粉,一般指粒度在100纳米以下的粉末或颗粒,是一种介于原子、分子与宏观物体之间处于中问物态的固体颗粒材料;一维纳米材料：指直径为纳米尺度而长度较大的线状材料;分为纳米线和纳米管;纳米膜：纳米膜分为颗粒膜与致密膜;颗粒膜是纳米颗粒粘在一起,中间有极为细小的间隙的薄膜;致密膜指膜层致密但晶粒尺寸为纳米级的薄膜5;纳米光电材料具有纳米材料的四种特性量子、.....3.纳米光电材料的制备方法制备纳米材料的方法有很多,根据不同的纳米光电材料及其用途有不同的制备方法;1.化学沉淀法：通过在原料溶液中添加适当的沉淀剂,让原料溶液中的阳离子形成相应的沉淀物沉淀颗粒的大小和形状由反应条件来控制,然后再经过滤、洗涤、干燥、热分解等工艺过程而获得纳米粉体的方法;依其沉淀方式可分为：直接沉淀法和均匀沉淀法两种;TiO2常用此方法来制备;2.溶胶凝胶法：以无机盐或金属醇盐为前驱物,经水解缩聚过程逐渐凝胶化,然后作相应的后处理而得到所需的纳米粉体,溶液pH值、溶液浓度、反应时间和温度是影响溶胶、凝胶质量的主要因素;此方法也常用来制备TiO2;3.微乳法：由水、油有机溶剂、表面活性剂及其助剂组成透明或半透明的,各相同性的热力学稳定体系;其中水被表面活性剂及其助剂单层包裹形成“微水池”,通过控制“微水池”的尺寸来控制粉体的大小,制备纳米物质;CdTe常用此法制备;3.微乳法：由水、油有机溶剂、表面活性剂及其助剂组成透明或半透明的,各相同性的热力学稳定体系;其中水被表面活性剂及其助剂单层包裹形成“微水池”,通过控制“微水池”的尺寸来控制粉体的大小,制备纳米物质;CdTe常用此法制备;4.水热合成法：在密闭体系中,以水或其他有机物作为溶剂,在一定温度和水的自生压强下,原始混合物进行反应的一种合成方法;由于反应在高温、高压、水热条件下,反应物质在水中的物性与化学反应性能发生了很大变化,而不同于一般制备方法;如制备ZnO、ZnSetc;5.激光诱导气相沉积法：它是利用反应气体分子或光敏剂分子对特定波长激光束的吸收,引起反应气体分子的激光分解、激光裂解、激光光敏化和激光诱导化学反应,获得超细粒子空间成核和生长;如制备CdMnTeetc;二、纳米光电材料的问题及其发展纳米光电材料要得到广泛的应用,必须具备良好的综合性能;一个具有实际应用价值的半导体光电化学体系必须具有光照稳定性,高效和选择性,以及宽的光谱响应;而实际的纳米光电材料不能完全满足所有的要求;对其表面进行修饰非常必要,可以把光响应范围扩展至可见区,有效阻止电荷在转移过程的复合,从而提高对太阳能的利用并改善其催化活性;常见的方法有：染料表面敏化、鬼金属表面沉积、半导体复合等等染料表面敏化目前研究非常的热门的染料敏化太阳能电池DSSC正是基于此;TiO2只对紫外光敏感,而染料吸附后可以吸收可见光区的能量,从而极大地提高太阳光的用效率;吸光后激发态的染料产生电子和空穴的分离,电子通过回路中时可以对外接负载供电;其原理图6如下：1染料吸光激发DYE+hλ→ DYE2激发态的染料分子将电子注入二氧化钛的导带DYE-e→DYE+3电子穿过二氧化钛进入外电路4染料和电解液间发生下面反应,从而染料还原DYE++I-→DYE+I3-5从外电路流回的电子将还原e+I3-→I-6e导带中＋DYE+→DYE7e导带中+I3-→3I-目前,染料敏化太阳能电池正处于热门研究过程中并不断取得新进展,上海交通大学金属基复合材料国家重点实验室7,材料科学与工程学院张荻教授创立及领导的“遗态材料”科研小组“启迪于碟翅的染料敏化太阳能电池的创新研究”在国际范围内率先提出,通过遗态工艺,以蝶翅鳞片为生物模板,成功获取了保留原始蝶翅结构的TiO2材料;研究发现,相对于普通的TiO2薄膜,具有蝶翅结构TiO2的光吸收率可提高2倍以上,以此为光阳极,可以大大提高光采集效率,进而有望提高该类太阳能电池的光电转换效率;另外,日本九州岛大学的山田淳教授,日前开发出可以提高染料敏化型太阳能电池发电效率的技术8;新技术使用直径数纳米至数十纳米的金微粒子;在取出电力的电极表面,积层配置金的微粒子；金的微粒子表面,则涂上使光转换成电的染料phthalocyanine,以增加受光的表面积,提高发电效率;贵金属表面沉积只要增加一层金属纳米粉末涂层,就能显着地改变硅薄膜型光电探测器的光吸收特性,通过精心选择纳米粉体涂层的材料和颗粒大小,可使光电响应的光谱范围由可见光和近红外区扩展到红外区;三、纳米光电材料的应用纳米光电子技术应用概况纳米光电材料的一项重要应用是制备纳米电子器件;目前,纳米光电子技术是一门新兴的技术,近年来越来越受到世界各国的重视,而随着该技术产生的纳米光电子器件更是成为了人们关注的焦点;到目前为止开发出了各种各样的纳米光电子器件,在这里主要介绍各类激光器1.纳米导线激光器2001年,美国加利福尼亚大学伯克利分校的研究人员在只及人的头发丝千分之一的纳米光导线上制造出世界最小的激光器一纳米激光器;这种激光器不仅能发射紫外激光,经过调整后还能发射从蓝色到深紫外的激光;研究人员使用一种称为取向附生的标准技术,用纯氧化锌晶体制造了这种激光器;他们先是“培养”纳米导线,即在金层上形成直径为20nm-150nm,长度为10000nm的纯氧化锌导线;然后,当研究人员在温室下用另一种激光将纳米导线中的纯氧化锌晶体激活时,纯氧化锌晶体会发射波长只有17那nm的激光;这种纳米激光器最终有可能被用于鉴别化学物质,提高计算机磁盘和光子计算机的信息存储量2.紫外纳米激光器3.量子阱激光器纳米光电材料的应用纳米颗粒在光电探测器中的应用到目前为止,纳米尺度器件的可靠制备仍然是一个挑战;它要求纳米尺度精度的模板图案或所要合成材料的精确位置选择沉积;近几年,这种位置选择沉积得到了长足的发展,如化学官能团模板的选择性吸附或在亚微米尺度上的双向电泳DEP;DEP被证明是制备功能器件最常用的方法;WeijingYanetal通过ZnO纳米颗粒的双向电泳组装成了紫外探测器阵列9;纳米光电薄膜的应用纳米光电薄膜可用于纳米硅异质二极管、纳米硅薄膜太阳电池、纳米硅薄膜紫外光电探测器等等诸多方面;这里简单介绍纳米硅薄膜紫外光电探测器的制备方法11;1.电化学分解法在HF-H2O2中制备Si纳米晶；型衬底上生长500nm的氧化层；3.氢氟酸在氧化层上刻蚀器件图形；4.纳米Si晶沉积刻蚀图形中；5.纳米Si晶膜上沉积Au4nm,Au层之上和衬底背面沉积Au凸点以作为电极暑假参观的光电薄膜工业园这方面进行过的研究课题项目名称：基于纳米材料的太阳能光伏转换应用基础研究首席科学家：戴宁中国科学院上海技术物理研究所起止年限：至依托部门：上海市科委中国科学院其中提到纳米硅薄膜材料的生长硅基太阳电池在光伏领域是不可或缺的;有序高电子迁移率纳米硅薄膜材料生长、能带结构调控以及光电输运特性方面的探索现在依然是研究热点,这些研究主要面向进一步提高太阳电池的性能和降低成本;通过生长条件调节晶粒大小或掺杂浓度,借助于纳米尺度效应和晶格应变技术可以调控纳米硅薄膜材料的光学带隙和电导率,以满足高效理想太阳能电池的需要;再加上我们所采用的等离子体增强化学气相沉积方法具有成膜温度低、制膜面积大、薄膜质量好、易调控和适用性强等优点,非常适合于大规模低成本工业化生产;纳米硅薄膜太阳电池与其它硅系列太阳电池相比具有明显的优势;首先纳米硅薄膜同非晶硅薄膜的制备技术相容,只需在生产过程中增加反应气体中的氢稀释比;多晶硅薄膜的生长温度在650度以上,单晶硅材料的生长需要1000-1500度的高温,而纳米硅薄膜可以在不超过300度的温度下生长,能耗非常低,可以大大缩短能量回收期,非常有利于降低生产成本;同时纳米硅的低温生长条件也有利于在柔性衬底如聚合物等上制备太阳电池,使应用领域大为拓展,而且其耐高温性能优于晶体硅电池;与传统的单晶硅、多晶硅硅片即wafer,目前厚度约180-350微米比较,用纳米硅薄膜厚度小于10微米量级来制备太阳能电池可以节省更多的硅材料;文件夹里有个ppt,里面有很多应用例子的图片,做的时候可以选一些放在ppt里;我院博云新材也有专门做光电纳米的,在光伏电池板块应用前景广阔;文件夹里有截图。
