人教版九年级物理全册第十九章《生活用电》第1节《家庭电路》课件
试电笔的正确使用！
错误的使用方法
2．用电器与零线、火线的连接 （1）各用电器（插座）并联在电路中。 （2）控制用电器的开关要连接在火线和用电器 之间。
三、三线插头和漏电保护器
1．三线插头
三脚插头
三孔插座
接线方式
火线 零线
接地
两孔插座
三孔插座
2．漏电保护器
想一想
空气开关和漏电保护器在电路中分别起什么作 用？这样安装有什么好处？
3．保险装置、熔丝、保险丝，装在保险盒内 ① 作用： 电路中电流过大时，保险丝熔断，自 动切断电路，起到保护作用。 ② 材料： 由电阻率较大、熔点较低的铅锑合金 制成。 ③ 注意：选用合适规格的保险丝，不能用铜丝 或者铁丝代替。
插入式保险盒
保险丝
现在新建居民楼电路中的保险装置一般采用空 气开关，空气开关安装在电能表后，当电路中的电 流过大时，空气开关自动断开，切断电路，俗称跳 闸。
空气开关
二、火线和零线
火线
220 V 220 V 0V 大地 如何辨别火线和零线？ 用试电笔！
试电笔
零线
Hale Waihona Puke 1．试电笔（1）作用：辨别火线和零线。 （2）构造： 电阻 弹簧 氖管
笔尾金属体
笔尖金属体
（3）使用方法: 用手接触笔尾的金属体、笔尖金属体接触被测 电路。若氖管发光，则接触的是火线，否则为零线。
空气开关是零线和火线起作用，当两线间电流 太大就会自动跳闸，作用和保险丝一样。而漏点保 护器是火线起作用，如果人接触火线，那么通过人 体和大地构成回路，有额外的电流没有通过零线， 里面的电磁装置会自动触发，也会跳闸，马上断电 保护人体。这两个装置都是用的电磁原理，其间还 包括放大电路。气开关是防止线路短路或者超负荷用的。只 要线路短路或者超负荷它就会跳闸，漏电了不会跳 闸。而漏电保护器只有漏电的时候会跳闸。超负荷 或者短路的时候它不会跳闸。俩个刚好相反。
第十九章 第１节
家庭电路
观
察
家庭装修—布线
一、家庭电路的组成
由进户线、电能表、总开关、保险装置、插座、 用电器、导线等组成。
1．电能表
（1）作用：
测量用电器消耗电能 的多少。 （2）安装： 安装在干路上，在总 开关之前。 （3）读数：
123.4 kw · h
2．总开关
串联在干路中，控制室内全部电路的通与断。
课堂小结
1．家庭电路由进户线、电能表、总开关、 保险装置、用电器、导线等组成，了解各部分的 作用。
2．用试电笔可以辨别火线和零线，了解三 线插头的使用与漏电保护器的作用。
合集下载
人教版九年级物理第十九章第1节家庭电路课件
是零线上
答案：A
4.(2022 年湖州市)如图 19-1-10 是小明家家庭电路的一部分. 下列叙述中，错. 误. 的是( )
图 19-1-10
A.开关与灯泡串联 B.灯泡与插座串联 C.当开关 S 断开时，用测电笔分别测试电路中 a、b、c、d 四 处，能使氖管发光的是 d 处 D.该插座能将用电器的金属外壳与大地相连 答案：B
图示
试电笔
使用说明
试电笔与火线接触时氖管会发光； 使用时手要与笔尾的金属体接触， 才可以使试电笔正常工作；试电笔 正常工作时，是让微量的电流通过 人体形成回路
(续表) 用电器 或工具
螺纹 灯泡
图示
使用说明
金属触头与火线连接，金属螺纹壳 与零线连接
(续表) 用电器 或工具
三角 插头
图示
使用说明
与地线连接的 E 插脚会比其他两 个插脚长，为了插入插头时先让金 属外壳与地线连接，拔出插头时金 属外壳后离开地线，起到保护作用
5.(2021 年十堰市)如图 19-1-11 是小明设计的家庭电路的电路 图，下列对此电路图的分析错. 误. 的是( )
图 19-1-11
A.保险盒接法错误，保险盒应该安装在火线上 B.两孔插座接法错误，其左端导线应该接在零线上 C.开关和灯泡接法正确，开关接在零线上符合安全用电原则 D.三孔插座接法正确，使用电冰箱时，插头应插在三孔插 座上
10.(生活应用)(2021 年盐城市期末)如图19-1-15是安装了漏电
保护器的家庭电路.当图中三只用电器正常工作时，IA________IB， IA________IC，当家电维修人员在图中 C 处不慎触电时，IA________IB，漏电保护 器会迅速切断电路，起到保护电路的作
答案：A
4.(2022 年湖州市)如图 19-1-10 是小明家家庭电路的一部分. 下列叙述中，错. 误. 的是( )
图 19-1-10
A.开关与灯泡串联 B.灯泡与插座串联 C.当开关 S 断开时，用测电笔分别测试电路中 a、b、c、d 四 处，能使氖管发光的是 d 处 D.该插座能将用电器的金属外壳与大地相连 答案：B
图示
试电笔
使用说明
试电笔与火线接触时氖管会发光； 使用时手要与笔尾的金属体接触， 才可以使试电笔正常工作；试电笔 正常工作时，是让微量的电流通过 人体形成回路
(续表) 用电器 或工具
螺纹 灯泡
图示
使用说明
金属触头与火线连接，金属螺纹壳 与零线连接
(续表) 用电器 或工具
三角 插头
图示
使用说明
与地线连接的 E 插脚会比其他两 个插脚长，为了插入插头时先让金 属外壳与地线连接，拔出插头时金 属外壳后离开地线，起到保护作用
5.(2021 年十堰市)如图 19-1-11 是小明设计的家庭电路的电路 图，下列对此电路图的分析错. 误. 的是( )
图 19-1-11
A.保险盒接法错误，保险盒应该安装在火线上 B.两孔插座接法错误，其左端导线应该接在零线上 C.开关和灯泡接法正确，开关接在零线上符合安全用电原则 D.三孔插座接法正确，使用电冰箱时，插头应插在三孔插 座上
10.(生活应用)(2021 年盐城市期末)如图19-1-15是安装了漏电
保护器的家庭电路.当图中三只用电器正常工作时，IA________IB， IA________IC，当家电维修人员在图中 C 处不慎触电时，IA________IB，漏电保护 器会迅速切断电路，起到保护电路的作
九年级物理全册第19章生活用电第1节家庭电路课件(新版)新人教版
试电笔
火线 零线
大地
1．试电笔
（1）作用：辨别火线和零线。
（2）构造： 弹簧 氖管
电阻
笔尾金属体
笔尖金属体
动画演示：测电笔的使用
手一定要接触电笔尾部的金属电极，绝不允 许接触笔尖金属。
正确操作：
错误操作
手触笔尾金属体；笔尖金属 手没触笔尾金属体，笔
体触火线时氖管发光，触零 尖金属体触火线时氖管
线时不发光。
仍不会发光。
但千万不能接触笔尖金属体
为什么手触笔尾金属体时氖管会发 ??? 光，而人不会触电呢？
因为笔尖接触火线时，220伏的电压加在测电笔和人体构 成的串联电路上，通过氖管和人体的电流小于 220伏/1000000欧=0.00022安=0.22毫安，这个电流可以 使氖管发光，但对人体是没有危害的。
动熔断是利用电流的热效应原理.
4.(2015·长沙中考)如图所示是一条刚装好的家庭电 路,在未装保险丝之前,先把灯泡L0 接在装保险盒的两个 接线柱上,当只闭合S1 时,L0和L1发光都偏暗;当只闭合 S2时,L0正常发光;当只闭合S3时,L0不发光.则下列判断 正确的是(四只灯泡的额定电压均为220 V) ( )
零线
火线
左零右火
接地线 接零线 接火线
思考：同是漏电，为何反差如此大？
当用电器漏电时，其金属壳上就有220伏的电压。如果这 个用电器没有接地线，当人触及它时，电流就会通过人体 进入大地，发生触电事故。若外壳接地，电流就会经接地 线进入大地，人体接触用电器外壳时就不再有电流流经人 体。因此，接地线是用电器的安全线。
能 表
闸刀开关
。。
...
熔丝
三孔插座
火线
零线 地线
新人教版物理九年级全册19-1 家庭电路 课件 (共39张PPT)
•
THE END 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。2021/3/172021/3/172021/3/172021/3/17
谢谢观看
不会对人造成伤害
4、电能表是测量电能 ，要串 联在
干 路上。
5、总开关（闸刀开关）可以控制整个电路 的 通断 ，以便检修电路，更换设备。控 制灯泡的开关与电灯 串联后，另一端接 在 火线 。在家庭电路中电灯和插座之间
是 并联 的，插座与插座之间是 并联 的。
6、插座 并联 在电路中，三脚插头插入 三孔插座后，除了把用电器的用电部位连入 电路外，还把用电器的 金属外壳和
2、在图1所示的甲、乙两种使用测电笔 的方法中，正确的是__乙
图1
3、某班同学在学了有关家庭电路的知识 后安装了四盏电灯，你认为其中正确的是
4、 如图所示，开关断开时，灯泡不发 光，当用手接触A点时，__会________（填
“会”或“不会”）触电，原因是
_____与__火__线__连__通_____, 这种连接方式符
闸刀开关 电源线
（1）闸刀开关的作用 控制整个家庭电路的通断， 便于更换电器或维修设备
（2）闸刀开关安装时的应该怎样放置? 静触头一定要在上边，切不可倒装
电源线
（3）必须连接在电能表和熔丝之间！
在家庭电路中，因为短路 或总功率过大有时会出现 电流过大的现象。
电流过大会造成事故，采取什么措施来防止 事故的发生？ 在电路里安装保护装置——熔丝（保险丝）。
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
精品九年级物理全册第十九章生活用电第1节家庭电路说课课件新版新人教版可编辑
教具：家庭电路示教板，收集一些开灯等，自 制CAI课件．
学具：4人一组准备试电笔，粗细相同的铜丝、铁丝、 保险丝各一条．
教师活动
课前活动． 教师提问： 1．从构成闭合电路形成电流 的角度复习电路各组成部分的 作用． 2．串、并联电路及其特点．
导入新课 教师迅速把教室内的总开关断 开或试触漏电保护器，使教室 内所有灯熄灭．让学生猜一猜 教室内所有灯熄灭的原因，引 入新课．
学生活动
设计意图
思考、回答． 复习巩固.
观察、思考．
制造悬念，引 起学生的注意 力，提高学生
兴趣.
(一)家庭电路的组成
进户线火零线线
↓ 电能表(作用：______________________________.)

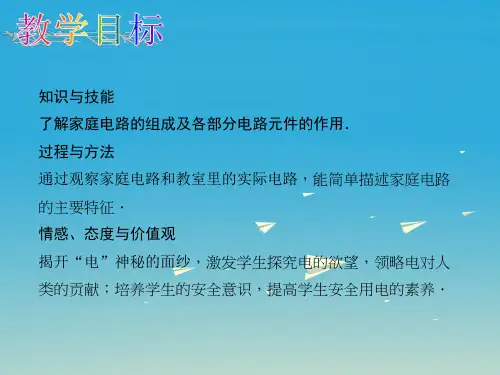

知识与技能 了解家庭电路的组成及各部分电路元件的作用． 过程与方法 通过观察家庭电路和教室里的实际电路，能简单描述家庭电路 的主要特征． 情感、态度与价值观 揭开“电”神秘的面纱，激发学生探究电的欲望，领略电对人 类的贡献；培养学生的安全意识，提高学生安全用电的素养．
重点 家庭电路的组成． 难点 家庭电路各部分电路元件的作用．
↓ 总开关(作用：______；为什么接在保险装置与电能表之 间？) 保险装置(作用：______；常用的保险丝是用什么材料制 成？)
↓ 用电器(1.各用电器是________连接．)
2．有金属外壳的用电器要接三线插座的原因是________． 3．每盏灯都有一个开关，这个开关与灯________联，开关接 在________线和灯之间． (二)识别火线和零线 1．探究试电笔的构造． 2．使用电笔的方法和注意事项． 3．识别火线和零线．
新人教版九年级物理第十九章第一节 家庭电路 (共31张PPT)
2、用电器和控制它的开关之间是串联 的，且为了安全起见，火线过来先接开 关再接用电器； 3、插座分为两孔插座和三孔插座。
课堂练习
1、家庭电路里的电视机、电冰箱、电 灯等用电器的连接方式是 并 联；开关 和被控制的用电器是 串 联；为了防止 因漏而出现的触电事故，家用洗衣机的外 壳一定要 接 。
地
2、某同学在学习家庭电路时，安装了两盏白
漏电保护器
如果站在地上的人 不小心接触了火线， 电流经过人体流入大 地，这时总开关上的 漏电保护器就会起作 用，它会迅速切断电 路，对人起保护作用。
电灯的连接
开关与被控 制的电灯怎样 连接？灯头里 面的线又怎么 连接呢？
螺口灯泡
插座的连接
卡口灯泡
电灯及其开关的接法
控制电灯 的开关应与 电灯串联， 并且要接在
想想议议
1、 测电笔接触零线时,氖管为什么不发光? 零线与地之间没有电压，不能形成电流。
2、在用试电笔辨别火线零线时,为什么不能让 手碰笔尖的金属体?
笔尖属于导体，相当于手直接接触火线，易 触电。
三线插头和漏电保护器 插座：用来接可移动的用电器，并联在电路中。
这是生活中常见的两孔插座和三孔插座， 两线插头和三线插头。
炽灯和两个插座，如图所示，如果两插座中均连
人家用电器，且将电路中的开关全部闭合，那么
各用电器工作的情况是
( D)
A．甲、乙、丙、丁都正常工作
B．只有乙、丙、丁正常工作
C．只有丙、丁正常工作
D．只有丙正常工作
课堂作业
1.完成本节动手动脑学物理 2.完成本节对应练习
•不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面上的话，另 一眼睛看到纸的背面。2022年4月8日星期五2022/4/82022/4/82022/4/8 •书籍是屹立在时间的汪洋大海中的灯塔。2022年4月2022/4/82022/4/82022/4/84/8/2022 •正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022/4/82022/4/8April 8, 2022 •书籍是屹立在时间的汪洋大海中的灯塔。
课堂练习
1、家庭电路里的电视机、电冰箱、电 灯等用电器的连接方式是 并 联；开关 和被控制的用电器是 串 联；为了防止 因漏而出现的触电事故，家用洗衣机的外 壳一定要 接 。
地
2、某同学在学习家庭电路时，安装了两盏白
漏电保护器
如果站在地上的人 不小心接触了火线， 电流经过人体流入大 地，这时总开关上的 漏电保护器就会起作 用，它会迅速切断电 路，对人起保护作用。
电灯的连接
开关与被控 制的电灯怎样 连接？灯头里 面的线又怎么 连接呢？
螺口灯泡
插座的连接
卡口灯泡
电灯及其开关的接法
控制电灯 的开关应与 电灯串联， 并且要接在
想想议议
1、 测电笔接触零线时,氖管为什么不发光? 零线与地之间没有电压，不能形成电流。
2、在用试电笔辨别火线零线时,为什么不能让 手碰笔尖的金属体?
笔尖属于导体，相当于手直接接触火线，易 触电。
三线插头和漏电保护器 插座：用来接可移动的用电器，并联在电路中。
这是生活中常见的两孔插座和三孔插座， 两线插头和三线插头。
炽灯和两个插座，如图所示，如果两插座中均连
人家用电器，且将电路中的开关全部闭合，那么
各用电器工作的情况是
( D)
A．甲、乙、丙、丁都正常工作
B．只有乙、丙、丁正常工作
C．只有丙、丁正常工作
D．只有丙正常工作
课堂作业
1.完成本节动手动脑学物理 2.完成本节对应练习
•不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面上的话，另 一眼睛看到纸的背面。2022年4月8日星期五2022/4/82022/4/82022/4/8 •书籍是屹立在时间的汪洋大海中的灯塔。2022年4月2022/4/82022/4/82022/4/84/8/2022 •正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022/4/82022/4/8April 8, 2022 •书籍是屹立在时间的汪洋大海中的灯塔。
人教版初中物理九年级全册第十九章生活用电第1节家庭电路课件
图1所示，楼梯有一个电灯受控于 两个开关，光线较暗且有声响时灯才亮。其中“光控开 关”在光线较暗时自动闭合，“声控开关”在有声响时 自动闭合，请用笔画线代替导线把元件连在电路中。
如答图19-1-3所示。
图19-1-10
答图19-1-3
10. （3分）请用笔画线代替导线，将图19-1-11中的 电灯开关和插座（插座准备接大功率用电器）接入家庭 电路中。
3. 三线插头上的三条线：一条接火线（标着 “______L_______”字样）；第二条接零线（标着“N”字 样）；第三条是接地线（标着“E”字样），接地线先和 用电器的___金__属__外__壳____相连，再和室外的大地相连，万 一用电器的金属外壳带电，电流就会流入_____大__地______， 不致对人造成伤害。
如图19-1-2所示。
图19-1-3
答图19-1-2
思路点拨：家庭电路中各元件的组装要求： （1）主要元件连接方法及次序:总开关要装在电能表之 后,用户保险装置之前。 电能表、总开关、用户保险装 置均需串联在电路中。 （2）支路开关要与被控元件串联且要接在火线一侧。 （3）灯泡尾部金属体接火线,螺旋套接零线。
课堂检测 限时10分钟 总分30分_ 得分____
1. （3分）关于家庭电路，下列说法正确的是（ A ） A. 用电器的金属外壳一定要接地 B. 我国家庭电路的电压为36 V C. 电能表测量的是家用电器的总功率 D. 使用试电笔时，手不能接触笔尾的金属体
2. （3分）如图19-1-6所示，关于家用插座说法中，正确 的是（ A ） A. 开关串联在干路中，指导灯与各组插孔并联在电路中 B. 开关、指导灯和各组插孔并联在电路中 C. 开关、指导灯和各组插孔串联在电路中 D. 各组插孔串联在一起与指导灯并联在电路中
如答图19-1-3所示。
图19-1-10
答图19-1-3
10. （3分）请用笔画线代替导线，将图19-1-11中的 电灯开关和插座（插座准备接大功率用电器）接入家庭 电路中。
3. 三线插头上的三条线：一条接火线（标着 “______L_______”字样）；第二条接零线（标着“N”字 样）；第三条是接地线（标着“E”字样），接地线先和 用电器的___金__属__外__壳____相连，再和室外的大地相连，万 一用电器的金属外壳带电，电流就会流入_____大__地______， 不致对人造成伤害。
如图19-1-2所示。
图19-1-3
答图19-1-2
思路点拨：家庭电路中各元件的组装要求： （1）主要元件连接方法及次序:总开关要装在电能表之 后,用户保险装置之前。 电能表、总开关、用户保险装 置均需串联在电路中。 （2）支路开关要与被控元件串联且要接在火线一侧。 （3）灯泡尾部金属体接火线,螺旋套接零线。
课堂检测 限时10分钟 总分30分_ 得分____
1. （3分）关于家庭电路，下列说法正确的是（ A ） A. 用电器的金属外壳一定要接地 B. 我国家庭电路的电压为36 V C. 电能表测量的是家用电器的总功率 D. 使用试电笔时，手不能接触笔尾的金属体
2. （3分）如图19-1-6所示，关于家用插座说法中，正确 的是（ A ） A. 开关串联在干路中，指导灯与各组插孔并联在电路中 B. 开关、指导灯和各组插孔并联在电路中 C. 开关、指导灯和各组插孔串联在电路中 D. 各组插孔串联在一起与指导灯并联在电路中
人教版九年级物理全册第十九章《生活用电》第1节《家庭电路》课件
的个数，请猜想会发生什么现象？ 产生这些现象的原因是什么？
A
为什么用电器总功率过大时会引起电 流过大呢？
一、家庭电路中电流过大的原因
现象：并联的灯泡越多，电流表的 示数越大，并联的灯泡足够多时，保险 丝就会熔断。
分析：灯泡是并联的，并联的灯泡 越多，电路中总功率越大，根据I=P/U 可知，U一定，P大，I也大，所以并联 的电灯越多干路电流越大。
献计献策：
为了防止电路中电流过大引发事故，你 有哪些好的建议？
1、避免同时使用功率过大的用电器
2、改造线路
1、保险丝
3、加装保险装置
……
2、空气开关
商场里，一位顾客和一位卖微波炉 的售货员出现了不同意见。 售货员说：微波炉很省电，用它加 热食品用不了多少电费。 顾客说：微波炉很费电，他家的微 波炉一开就“烧保险”。 他们各是从什么角度说的？你能解 决他们的矛盾吗？
？想 想 议 议
1、看到什么现象？短路时灯泡 损坏了吗？ 2、短路为什么会引起火灾？日 常生活中要如何防止短路呢？
一、家庭电路中电流过大的原因
2.用电器的总功率过大 思考： 用电器的总功率过大也会引起电流 过大，能说出你的判断依据吗？
能不能用实验证实 你的判断呢？
总功率过大是电 一、家庭电路中电流过大的原因 流过大的原因 如图所示，逐渐增加并联电灯
A、总电流变大 B、总电压变大
C、总电阻变大
D、总功率变大
5、小华家有30W日光灯2盏，15W的电灯3盏， 60W的彩电1台，100W的电冰箱1台，300W 的洗衣机1台，600W的音响1台，1kW的电饭 煲1个，问：他家的总保险丝应如何选择？
（ 答案：I总＝P总/U总＝2165W/220V＝10A ）
人教物理九年级全册第十九章第1节 家庭电路(共25张PPT)
9
使用方法: 用手接触笔尾的金属体、笔尖金属体接触被测 电路。若氖管发光，则接触的是火线，否则为零线。
试电笔的正确使用！
错误的使用方法
1、手没有触到笔尾金属体，即使笔尖金属体触到火线时， 氖管也不会发光。 2、使用时手一定不能碰到笔尖金属体。
Ø电灯及其开关的接法
控制电 灯的开关 应与电灯 串联，并 且要接在 火线上
的组成一段，找出组成家庭电路的主要部分。哪一位同学说 一下家庭电路由哪几部分组成？
一、家庭电路的组成
插座可以接电视、冰箱、洗衣 机等家用电器。
总开关 安装在干路中，控制室内全部电路的通与断， 更换保险应该拉下总开关。
保险装置 作用：
电路中电流过大时，保险丝熔断， 自动切断电路，起到保护作用。
插入式保险盒
接火线三、Βιβλιοθήκη 线插头和漏电保护器1．三线插头
三孔插座
接线方式
火线
零线 接地
两孔插座
三孔插座
用 没电 有器 接的 地外 壳
15
用 电 器 外 壳 接 地
2．漏电保护器
课堂小结
1．家庭电路由进户线、电能表、总开关、 保险装置、用电器、导线等组成，了解各部分 的作用。
2．用试电笔可以辨别火线和零线，了解三 线插头的使用与漏电保护器的作用。
第十九章
生活用电
第1节 家庭电路
大家经历过吗？
除夕一家人正在看春节晚会的实况转播，一位小品演 员正在演出，眼见得如此精彩，可惜停电了，而邻居家里灯 火辉煌，并传来喝彩声……大家猜想一下，家庭电路里哪一 部分出了故障？应该如何检查呢？
家庭电路的组成和各部分功能 同学们观察电路板上的各元件，同时阅读课本关于家庭电路
新人教版九年级物理上册第十九章生活用电第1节 家庭电路 (共27张PPT)
空气开关
接地
接用电 器外壳
E
E
N
L
三 孔 插 座
两 孔 插 座
N
接 零
L
接火线
接用电 部分
线
接用电器
接线方式
火线 零线 接地
两孔插座
三孔插座
用
电
零线 火线
器
外
壳
没
有 接 接地
地
用
电
零线 火线
器
外
壳
接
地 接地
2．漏电保护器
课堂小结
课堂检测
1、关于家庭电路，下列说法中不正确 的是（ C ） A、电能表用来显示用户所用的电能，应 安装在干路上
家庭电路的组成：
由进户线、电能表、总开关、保险装置、用电 器、导线等组成。
1. 进户线
220 V
220 V
火线
零线
0V 大地
•11、凡为教者必期于达到不须教。对人以诚信，人不欺我;对事以诚信，事无不成。 •12、首先是教师品格的陶冶，行为的教育，然后才是专门知识和技能的训练。 •13、在教师手里操着幼年人的命运，便操着民族和人类的命运。2021/11/52021/11/5November 5, 2021 •14、孩子在快乐的时候，他学习任何东西都比较容易。 •15、纪律是集体的面貌，集体的声音，集体的动作，集体的表情，集体的信念。 •16、一个人所受的教育超过了自己的智力，这样的人才有学问。 •17、好奇是儿童的原始本性，感知会使儿童心灵升华，为其为了探究事物藏下本源。2021年11月2021/11/52021/11/52021/11/511/5/2021 •18、人自身有一种力量，用许多方式按照本人意愿控制和影响这种力量，一旦他这样做，就会影响到对他的教育和对他发生作用的环境。 2021/11/52021/11/5
接地
接用电 器外壳
E
E
N
L
三 孔 插 座
两 孔 插 座
N
接 零
L
接火线
接用电 部分
线
接用电器
接线方式
火线 零线 接地
两孔插座
三孔插座
用
电
零线 火线
器
外
壳
没
有 接 接地
地
用
电
零线 火线
器
外
壳
接
地 接地
2．漏电保护器
课堂小结
课堂检测
1、关于家庭电路，下列说法中不正确 的是（ C ） A、电能表用来显示用户所用的电能，应 安装在干路上
家庭电路的组成：
由进户线、电能表、总开关、保险装置、用电 器、导线等组成。
1. 进户线
220 V
220 V
火线
零线
0V 大地
