笔记本电脑供电结构
MAX1710-MAX1712笔记本电脑CPU内核供电芯片
ＭＡＸ１７１０／ＭＡＸ１７１１／ＭＡＸ１７１２ ＭＡＸ１７１０／ＭＡＸ１７１１／ＭＡＸ１７１２是常见笔记本电脑ＣＰＵ核心供电电压的控制芯片。
ＭＡＸ１７１０／ＭＡＸ１７１１／ＭＡＸ１７１２的内部电路框图DH LX BST SKIPFBS FB SHDN V+D0D1D2D3TON V CC ILIM CC OVP V DD PGND DLPGOOD GNDS GND REF DH LX BST SKIPFBS FB SHDN V+D0D1D2D3TON V CC ILIM CC D4V DD PGND DLPGOOD GNDS GND REF ＭＡＸ１７１０／ＭＡＸ１７１１／ＭＡＸ１７１２的针脚封装图引脚号引脚名称引脚功能1V+电池电压输入端2SHDN 关闭控制端3FB 反馈输入端4FBS 反馈检测输入端5CC 滤波端6I LIM 负载电流设置端7V CC 供电端8TON 开关管工作频率设置端，接地时频率为550kHz，接基准电压时为400kHz，开路时为300kHz，接电源VCC 时为200kHz 9REF 2.0V 基准电压输出端10GND 接地端11GNDS 电压检测输入端12PGOOD POWER GOOD 信号输出端13DL 下端开关管驱动信号输出端14PGND 接地端15V DD 供电电压输入端16OVP 过压保护开启/关闭控制端，接地时为开启，接VCC 时关闭过压保护功能(指MAX1710)D4CPU 电压识别控制端（指MAX1711、MAX1712）17-20D3-D0CPU 电压识别控制端21SKIP 低噪声工作模式控制信号输入端22BST 反馈端23LX 电感连接反馈输入端24DH上端开关管驱动信号输出端 ＭＡＸ１７１０／ＭＡＸ１７１１／ＭＡＸ１７１２的各引脚功能 ＭＡＸ１７１０的控制端电平与输出电压之间的关系 ＭＡＸ１７１０／ＭＡＸ１７１１／ＭＡＸ１７１２的输出电压由１７－２０引脚控制，而这些引脚电平的组合便可以控制输出电压增加或降低 ＭＡＸ１７１１的控制端电平与输出电压之间的关系 ＭＡＸ１７１２的控制端电平与输出电压之间的关系V BATT 4.5V TO 28V+5VV OUT ＭＡＸ１７１０／ＭＡＸ１７１１／ＭＡＸ１７１２的典型应用电路图。
笔记本电脑的结构 电源适配器保护隔离电路
空调一台?!!!??!别惊讶，这是为了防止你出汗，要知道汗水会腐蚀线 路板，对长期使用是非常不利的。
最后的一条和拆卸一切电脑设备一样，工作前先洗手，释放手上的静 电。 准备好了的吗?Let’s Go!
首先是要把电脑安全关机。 第二步是拔下交流适配器，拆下笔记本电 脑的电池，按一下电源开关，然后静置10分 钟左右，让笔记本电脑将内部的残余电荷释 放。这期间我们可以看看电池(下图)，
《笔记本电脑维修》
学习情境3 笔记本电脑主板维修
任务1：电源适配器的保护隔离电路
一、案例描述
• 主板的电路维修包含有开机电路、复 位电路、时钟电路、供电电路等。其 中供电电路是主板维修的核心，保护 隔离电路是其中较简单的电路。经过 该项目的联系，一是了解笔记本和台 式机电路的不同 ，二是熟练掌握笔记 本主板的跑线路的方法。
一般来讲,现在的CPU除了赛扬和闪龙,全都支持节能技术,对一些体积超小的笔记本, 最好采用INTEL的L和U系列CPU,功耗更低 从上表可以看出,AMD CPU其实本身功耗并不比INTEL高多少,只是12寸以下小机型 选择INTEL低电压CPU能耗更低 综上所述,根据用户群不同,可以分为以下几个推荐集群: 1本本入本级用户,主要用于普通办公上网 (4000以下笔记本) 推荐CPU:赛扬,闪龙 2本本普通用户,除办公上网外,也进行些小型游戏 推荐CPU:AMD单核,奔腾双核,AMD64*2,酷睿1(4000-6000笔记本) 3游戏用户,高级办公用户,多功能娱乐用户(6000-8000笔记本) 推荐CPU:AMD64*2,酷睿1,迅3平台酷睿2
红外线接口：这个可以说是移动设备特有的接口之一，笔记本电脑上的 红外线接口和手机，掌上电脑等设备所用的红外线接口是兼容的，因此 可以轻松的在这些设备之间无线传送数据，这是笔记本电脑一个很吸引 人的特性。 在两台笔记本电脑之间传送一些不大的文件时，红外线是最方便的方式， 无需繁杂的设置，只要在资源管理器中找到要发送的文件，右击鼠标， 在弹出的菜单中选择“发送到－》红外线接受者”即可。
笔记本主板电源原理及架构
笔记本主板电源原理及架构1. 简介笔记本电脑是一种轻便的个人计算机，具有独立的电源供应系统。
笔记本电脑的电源系统主要由电池和电源适配器组成，而电源适配器则负责为电脑提供稳定的直流电源。
在笔记本电脑中，主板扮演着至关重要的角色，负责连接各个硬件组件并提供电源。
本文将介绍笔记本主板电源的基本原理及架构。
2. 笔记本电源原理2.1 直流电供电模式与桌面电脑不同，笔记本电脑使用的是直流电供电模式。
电源适配器将交流电转换为直流电，并通过电池或直接供电给主板。
2.2 电池供电模式电池是笔记本电脑供电的重要组件之一。
电池供电模式下，电池将直流电提供给主板。
通过电池管理系统，可以监控和控制电池的充电和放电过程，以保护电池的安全和延长寿命。
2.3 直接供电模式直接供电模式下，电源适配器将直流电源直接供应给主板，同时充电电路将多余的电能存储到电池中，以备不时之需。
3. 笔记本主板电源架构3.1 电源连接器笔记本主板上的电源连接器用来接收电源适配器提供的直流电。
电源连接器通常和主板上的其他接口（例如USB接口、音频接口等）集成在一起，以便于连接和使用。
3.2 电源管理芯片电源管理芯片是笔记本主板电源系统的核心组件之一。
该芯片负责监控电池状态、管理电池的充电和放电过程，并通过供电控制引脚向其他组件提供所需的电源信息和信号。
3.3 电源电路电源电路由多个电源模块组成，包括电源管理模块、电源转换模块和电源过滤模块等。
电源管理模块负责根据主板需求控制供电，电源转换模块负责将输入的直流电转换为主板所需的各个电压，而电源过滤模块则负责消除电源中的噪声和干扰，保证电源的稳定性和可靠性。
3.4 硬件保护电路为了保护主板和其他硬件组件，笔记本主板电源系统还包括一系列硬件保护电路，例如过压保护电路、过流保护电路和温度保护电路等。
这些保护电路可以监测和保护主板及相关硬件免受损坏和过热的影响。
4. 总结本文介绍了笔记本主板电源的基本原理及架构。
笔记本主板系统供电电路原理分析
短路性故障：电压法：用可调电源输出相应电压直接加到输出端。
电阻法：对地测量某一点阻值。
2、16V对地短路：钽滤波电容击穿。高端的场效应管击穿。
3、3.3V、5V对地短路：（1）滤波电容击穿（一个个拆）。
（二）、CPU内核供电芯片的工作原理：从保护隔离电路送来的16V总供电送入到MAX1710的1#总供电输入端输入，同时16 V还给高端管Q1的D极提供供电。
当MAX1632系统供电电路工作后，产生出5V供电，将提供给MAX1710的15# 、22#和7#，（其中15#为芯片内部低端激放供电，7#为内部反馈电路供电输入。
7． 找两个取样电阻。
七、跑线路--16V适配器输入至MAX1632 22#总供电输入。
1、MAX1632 22#总供电与高端管D极相连，确定高端管为跑线路终点。
2、适配器输入通过划?电感?到高端管D极：通?证明直接相连。不通?说明中间经过较大电阻或八脚开关（经八脚开关较多）?划八脚开关D极通（适配器通过电感到D极）。则为隔离八脚开关?S极通向终点D极（即高端管D极）。
十、CPU供电单元电路
（一）、 CPU供电芯片的型号有：MAX1718（此芯片就在CPU插槽附近），MAX1715，MAX1897，MAX1714（给外核供电），MAX1845，MAX1710（给内核供电），MAX1711，MAX1712，MAX1736，LTC1709，LTC1474，SC1474（单独使用），ADP3421，ADP3410，ADP3205。注：MAX1711，1710，1712可以互相代换，原理一样。
当16V与5V供电正常后，13#将有保护直流5V输出当2#有总控制信号时，该电路开始工作，输出正常的CPU供电电压，9#有2V的基准电压输出，12#有电源好信号输出。
电脑主板供电原理
电脑主板供电原理
电脑主板供电原理是通过电源将电能转化为电路所需的电压和电流，以供给主板上的各个部件运行。
在电脑中，电源通过插座连接到电网，将交流电转化为直流电。
接下来，电源会将直流电通过电源线供电给主板上的主供电插槽。
主供电插槽接收到直流电后，会通过电源管理芯片进行处理，以确保稳定可靠的供电。
电源管理芯片会根据主板上各个部件的需求，调整输出的电压和电流。
主板上的不同部件，如处理器、显卡、内存条等，对供电的要求不同。
因此，主板上通常会设置多个电源插槽，以满足不同部件的需求。
电源插槽将处理好的电能分别供给不同的部件。
例如，处理器通常需要较高的电压和电流来保证其正常工作，而显卡通常需要较高的电流以供给其强大的计算能力。
除了主供电插槽，主板上还会设置一些辅助供电插槽，用于为其他辅助设备提供电源。
例如，主板上的固态硬盘、风扇等设备也需要电源供应。
总之，电脑主板供电原理是通过电源将电能转换为适合主板上各个部件工作所需的电压和电流，并通过主供电插槽和辅助供
电插槽将电能供应给各个部件，从而保证整个计算机系统的正常运行。
笔记本电脑电源管理概述
ACPI电源管理规范
ACPI在全AAC局CPP电II中电源，管源由理睡B状I眠O态S模收：式集：硬件信息，定义电源管 理方案AGGC01，PC（ （SIP由有0U正 睡工操很常 眠作C作多工 状PU状系电作态电统源态））压负管；；；责理执模行式。可供选择，执行效果 也CP各U电不GG源23相（ （电源SS管同12软 机待休理。关 械工机眠核系机 性作心统状状）关时时在态 态；机钟钟G0）（ （状。不P态O推下S）荐，C；）PU；电压和时钟频率 由 CP工U电作CC源02量（ （管理状SSS管345决最 允休休软理定大 许状眠关眠LL唤。工 停12态醒缓缓状状机作止时存存：态 状态状）间态；（（ 态）。SSTT；DR， ，挂挂CC13起起（（到到挂深内硬起度）睡盘存；眠）））；；；
C4（态更深度睡眠）；
C5和C6是消新耗增功的率电源状态。

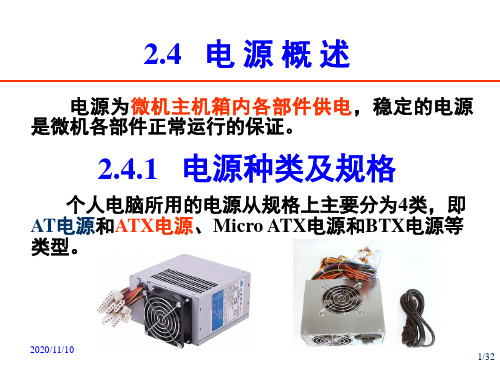

2020/11/10 9/32
2.4.3 电源的性能指标
电源是主机的动力系统，电源的稳定直接关系着
主机是否能稳定工作。评价一个电源的好坏，不能单
从外观上进行辨认，应该从性能指标上入手。电源的
性能指标主要包括以下几点。
功率：是指电源能达到的最大负荷。电源功率在
为AT了X防电止源输关入闭电后流，过主大板而内部烧仍毁然电有源5，V输/10入0m电A路的前 端弱设电置流有，保以险维丝持（主或板保上险“电电阻源）监。控部件”等一小部分 电路保的护工电作路。检测输出电压或电流，当输出端发生短 路、过PW压-O、K过是流电、源过输载出、的欠“压电时源，准保备护好电”路信动号作，切 断开关PW管-O的K激使励用信灰号色，线输由出A电TX压插和头电第流8为脚零引，出起，到待保机 护时作为用0V。低电平，受控启动输出稳定后为5V高电平。
笔记本电脑维修标准教程
笔记本电脑维修标准教程本节讲解可调电源的工作原理，如何使用可调电源来判断笔记本的故障，针对可调电源电流的不同显示来确定故障部位。
根据可调电源的电流判断故障的范围，比较直观、迅速，但是需要注意的问题是影响电流大小的因素很多，如开路、断路，需要结合故障现象和实际测量来准确判断故障部位，不能被一些假象迷惑。
1.1可调电源1可调电源的种类（1）额定输出电压电流：可调电源有10V/2A、20V/3A和30V/5A等多种，对于维修笔记本来的可调电源30V/5A的就足够了。
（2）可调电源根据显示不同可以分为数字式和指针式两种，数字式可调电源测量更精确，但指针式可调电源也能满足测量的要求，很多维修高手也是采用指针式可调电源。
2可调电源的工作原理：可调电源在的输出端并联一只电压表和串联一只电流表，可以同时观察输出电压和输出电流，同时可调电源的输出电压是可以根据需要进行调整，输出电流是随负载使用而变化的，电流值为笔记本的整机电流值。
在可调电源内部还设有保护电路，当负载的电流增加到一定范围时内部电路会自动切断输出，有些可调电源可以自已设定电流的最大范围，当超过这个范围，会自动切断电源，从而保护笔记本不被电流过大而烧毁更多的元件。
1.2可调电源在笔记本维修中的应用笔记本在启动的时候，是按照一定的工作顺序，依次启动单元电路，因此在启动过程中，由于启动的设备不断增加，电流也会不断增加，当所有设备启动完毕，电流稳定到一定的值，所以，我们可以通过可调电源的电流值，推断笔记本开机时启动了哪些设备，或启动到了哪一步，从而准确的判断笔记本的故障部位。
1.2.1根据笔记本在待机状态下的电流判断故障插上可调电源，不按开机按键，此时笔记本处于待机状态，电流最小，正常状态下可调电源的电流表指针轻微摆动在0.1-0.2A左右，对于出现故障的笔记本，可调电源的电流表指针可能会有以下几种变化：1可调电源的电流表指针不摆动：故障分析：指针不摆动说明电压加到笔记本上没有形成电流，或者电压没有能够送到相应电路，如保护隔离电路没有工作，或者有断路现象。
笔记本电脑供电原理
笔记本电脑供电原理
笔记本电脑的供电原理主要包括电源适配器和电池两部分。
电源适配器的作用是将家庭里的一般电源（100V-240V左右的交流电，简
称AC）、小车上和飞机上的电源（一般为12V左右的直流电，简称DC）
转换成稳定的恒压直流电，供给笔记本电脑使用。
这一过程中，电源适配器利用开关电源的原理，通过转化电路将不稳定的电源转换成稳定的直流电。
此外，这种转化电路中一定包含有保护电路（如过流保护电路、过压保护电路、短路保护电路等），以防止意外情况发生，保护笔记本电脑不至于烧掉。
电池则是笔记本电脑的储能设备，其工作原理是通过化学反应将电能和化学能相互转换。
当电池充电时，电能被转换成化学能储存起来；当笔记本电脑工作时，化学能又被转换成电能供给笔记本电脑使用。
以上信息仅供参考，如有需要，建议查阅相关文献或咨询专业人士。
笔记本电脑整机结构及工作原理
笔录本电脑的整机构造笔录本电脑的整体设计特别紧凑，它将 LCD(液晶显示屏 ) 、键盘、触摸板以及主机部分所有集成在了一同。
图 3-1 为典型笔录本电脑的构造表示图。
从整体上看 t 键盘、触摸板以及电源开关和状态指示灯都位于主机的表可，LCD和主机部分采纳翻盖式设计，使得整个电脑仿佛一本书同样能够任意“睁开，，和“闭合”。
键盘和触摸板的下边就是笔录本电脑的主机部分，主板、 CPU、内存、硬盘、光驱、软驱等所有的计算机组件基本上都集成在了主机中。
图 3-2 为笔录车电脑的底部构造图。
能够看到，在笔录本电脑的底部设有CPU及散热系统护盖、内存护盖以及硬盘护盖。
这些护盖都有螺钉固定，卸掉相应护盖的螺钉，就能够看到相应的设施。
这是笔录本电脑为方便用户对硬件进行升级或洁净保护而设计的。
因为笔录本电脑能够采纳市电供电和电池供电两种方式，所以．笔录本电脑不单供给有与市电连结的电源插口，并且还供给有电池仓用以安装电池。
往常，电池仓位于笔录本电脑的底部，电池经过电池锁锁紧在电池仓内。
一重点提示—笔录本电脑的品牌、型号不一样，其内部组件的地点也不尽井日同，故底部护盖所对应的设施会有所不一样，护盖的地点也会随对应组件地点的变化而变化。
所以，图 3-2 中所示的硬件及对应护盖的地点也不是独一的，需依据实质机型进行剖析。
往常，整机构造及组件散布在笔录本电脑附加的说明书中都可找到。
3—3 所示笔本的面构。
能够看到，光、、接口、音接口及其余展接口都置在笔本的面。
只管笔本自己的集成度很高 ( 无需接其余即可独立工作 ) ，但了使笔本的整体功能更为完，笔本附有不一样格的接口用以接不一样的。
例如·阿接口能够接阿， USB接口能够接、鼠以及其余 USB，示器接口能够外接示器等。
别的，了使笔本能保持优秀的散，在笔本的周围和底部都有散通孔。
一重点提示一不一样笔本的接口布局各有不一样，接口数目和接口型也不固定。
多新式笔本都已不再附存容量小、速度慢的及接口，比如、串行接口甚至并行接口等。
笔记本电脑电池完全解析
让动力源源不断——笔记本电脑电池完全解析文/ 径山茶有人把电池比作是笔记本电脑流动的血液，这虽然不是很贴切，但电池在笔记本电脑中的重要地位由此可见一斑。
笔记本电脑非常注重移动性，因而笔记本电池工作时间的长短也就成了衡量其移动性能是否优良的重要因素之一。
如果失去电池或电池性能不佳，不仅笔记本电脑的移动性将大打折扣，其应用领域也将随之受到一定的限制。
本文将带领大家去了解一下笔记本电池的种类、领略其内部结构，还将充分发扬DIY精神对电池进行改制，以达到让笔记本电脑更好地为我们服务的目的。
电池的种类及特性笔记本电脑所用的电池基本上可以分为三种：镍镉电池（Ni-Cd）、镍氢电池（Ni-MH）和锂离子电池（Li-Ion），它们各自的特性见表。
镍镉电池：镍镉电池是最早应用于笔记本电脑的电池种类，但由于当时电池的生产技术、制作工艺不够先进，因此镍镉电池有很多不足之处，如容量小、体积大等。
镍镉电池在充放电过程中如果处理不当，会出现“记忆效应”，使得服务寿命大大缩短。
所谓“记忆效应”就是电池在充电前，电池的电量没有被完全放尽，久而久之将会引起电池额定容量的减少。
当然，我们可以通过掌握合理的充放电方法来减轻“记忆效应”。
此外，镉是有毒的，因而镍镉电池不利于生态环境的保护。
众多的缺点使得镍镉电池已被淘汰出笔记本电脑电池的应用范围。
镍氢电池：笔记本电脑采用的第二代电池类型是镍氢电池，镍氢电池是以氢氧化镍为正极，以高能贮氢合金为负极，这使镍氢电池具有更大的能量密度比，也意味着可以在不为笔记本电脑增加额外重量的情况下，使用镍氢电池能有效地延长笔记本电脑的工作时间。
同时镍氢电池在电学特性方面与镍镉电池亦基本相似，在实际应用时可以完全替代镍镉电池，而不需要对设备进行任何改造。
镍氢电池另一个优点是：大大减小了镍镉电池中存在的“记忆效应”问题，这使镍氢电池可以更方便地使用。
镍氢电池是目前最环保的电池，它不再使用有毒的镉，可以消除重金属元素对环境带来的污染问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章笔记本电脑供电结构* B, |" ?" l3 m; C1 c: u我们都知道在台式PC中的供电由ATX电源提供一级电压，由稳压芯片产生部分二级电压，由脉宽调制芯片产生CPU核心电压。
在笔记本里面这些电压有谁提供呢？怎么产生的呢？这就是我们在这一章节所讲述的。
" L5 M8 c: f: x- y& j% V8 H笔记本电脑一级电压电路的组成和框图，介绍工作原理，分析各单元电路的检修流程和方法，列出各电路的易损件，举出常见的故障实例。
实际上，我们笔记本芯片级维修中的电路维修，主要就是在对这些单元电路进行维修。
这是笔记本电脑维修的基础，也是芯片级维修的关键。
+ d. ?9 ]0 C J& _! _" {本章的主要内容有：- t0 N) ]* |! B% e( J 1.笔记本电脑电源电路框架结构/ F1 X3 X+ w% ?% W+ |/ H 2.笔记本电脑隔离保护电路( Q; ~: Y( j. j1 F 3.笔记本电脑电池充电电路6 D- E$ T# k8 P( g3 }$ G, o$ M. \2 D 4.笔记本电脑CPU、北桥、南桥、显卡、内存供电电路) }7 o: n3 p0 S5. 笔记本电脑电路的电源开启顺序2 k# S S: a) ^' r一、电源电路框架结构+ w/ [. k- e% a( @8 J4 p5 w" K* | 熟悉和了解了笔记本电源电路的框架结构可以对笔记本电脑的电路部分有整体的认识，知道各电压之间的关系，有助于我们对笔记本电脑电路的分析、细化。
把电路进行细化后可以更准确的确定故障部位。
比如主板上有短路时，我们就需要判断哪些器件可能引起，这就需要我们对供电框架了解，短路部位的电由谁产生，供到何处。
/ J, `$ q0 d0 F: K2 v 笔记本电脑供电到底是怎样一个结构呢？首先是我们的电源设备电池或适配器，他们经过接口接入电脑主板，通过隔离保护电路汇聚到一起----公共点，公共点的电压分多路到CPU供电、系统电源供电、北桥供电、显卡供电、内存供电、电池充电、高压条供电、待机电路。
系统电源再经过电路（MOS管）给设备供电如：北桥、南桥、I/O、BIOS、风扇、键盘、软驱、光驱、硬盘。
& v' @1 t) e) v& ^, I电路框图如图：- W8 z! J' Y' F/ X; A$ @电路结构图中各部分的作用：& O- A# N/ A8 }2 L2 c1、电源适配器- |9 {; F' t! H降压作用，将220的交流电变成16-20V的直流电。
为笔记本整机提供电流。
" `, K7 v1 j9 t4 H$ }+ E2、隔离保护电路% Q& N3 T9 \! w9 M6 V6 H2 Q6 P隔离保护电路作用在于1.解决适配器和电池同时接入时的供电冲突，将电池供电电路进行隔离断开，只让适配器到公共点的电路导通，由适配器为笔记本供电。
当适配器不正常时（没有降压产生电压）由电池向公共点供电，将适配器供电回路隔离。
2.对隔离保护电路上的电流进行侦测，如有过压、过流（电压或者电流超出允许范围），隔离保护电路就会断开电压，使公共点无电压，从而保护笔记本后级电路。
- N; ~8 r1 |* M0 N3、CPU供电电路/ o" S2 t4 H5 v3 ` P4、待机电路- K7 }* h6 S/ F, v待机电路是通过待机芯片或者线性稳压集成电路将电压降成3.3V和5V，这个电压是接上适配器，还没按开关的时候就有了。
它为开机电路提供待机电压，如南桥、I/O。
这个电压值在电路图中通常以ALW表示( Y" n4 K1 k8 e% I7 G5、开机电路2 M* D3 l; b3 G# W" ~开机电路由待机电路提供电源，同时待机电路也向开关键提供电压，在按下开机键的时候，通过电平的高-低变化，触发开机电路，输出开机控制信号，送到各系统单元电路，开启单元电路电压。
开机电路往往由单独的开机芯片或者由I/O直接管理。
开机电路的好坏直接影响笔记本是否能开机。
: \6 t3 X& x' S! b7 ?& l' U2 V* N% f6、系统单元电路的供电电路( x3 C: u5 J, H5 Q系统单元电路的供电电路的作用是通过PWM开关电源将公共点的电降为笔记本各设备所需的3.3V 5V 1.8V 2.5V的电压（南桥、北桥、时钟、显卡、bios、插槽接口等）( v, u, V+ r& |% d9 _& }( j ?) f" C7、充电管理电路; A. W4 w1 E: b; W8、高压条控制电路( a9 f% d3 @5 L第二章笔记本电脑供电结构+ l" [. ^/ ?# f1 U我们都知道在台式PC中的供电由ATX电源提供一级电压，由稳压芯片产生部分二级电压，由脉宽调制芯片产生CPU核心电压。
在笔记本里面这些电压有谁提供呢？怎么产生的呢？这就是我们在这一章节所讲述的。
) A m6 C" i# Z0 {, R- m( R+ i 笔记本电脑一级电压电路的组成和框图，介绍工作原理，分析各单元电路的检修流程和方法，列出各电路的易损件，举出常见的故障实例。
实际上，我们笔记本芯片级维修中的电路维修，主要就是在对这些单元电路进行维修。
这是笔记本电脑维修的基础，也是芯片级维修的关键。
0 w" Q8 v: L' F5 B6 G& C 本章的主要内容有：% {6 S" j3 g& I' ]" O- M1.笔记本电脑电源电路框架结构& M- @( F- g2 r- `2 o2.笔记本电脑隔离保护电路8 F% f* i ~9 E- N$ H 3.笔记本电脑电池充电电路8 X/ ?& o$ l$ H5 y8 G b 4.笔记本电脑CPU、北桥、南桥、显卡、内存供电电路9 S0 X6 a* M% R# P9 N: }) M* h: ^, T5. 笔记本电脑电路的电源开启顺序! g7 W7 Q/ u6 O7 h一、电源电路框架结构( Q) x. W# N: c+ l2 `* i 熟悉和了解了笔记本电源电路的框架结构可以对笔记本电脑的电路部分有整体的认识，知道各电压之间的关系，有助于我们对笔记本电脑电路的分析、细化。
把电路进行细化后可以更准确的确定故障部位。
比如主板上有短路时，我们就需要判断哪些器件可能引起，这就需要我们对供电框架了解，短路部位的电由谁产生，供到何处。
7 Q8 f" x/ h* ] `7 b9 J5 b' x笔记本电脑供电到底是怎样一个结构呢？首先是我们的电源设备电池或适配器，他们经过接口接入电脑主板，通过隔离保护电路汇聚到一起----公共点，公共点的电压分多路到CPU供电、系统电源供电、北桥供电、显卡供电、内存供电、电池充电、高压条供电、待机电路。
系统电源再经过电路（MOS管）给设备供电如：北桥、南桥、I/O、BIOS、风扇、键盘、软驱、光驱、硬盘。
: S7 t% l% X7 S) v电路框图如图：8 }; Y/ d1 \- ]电路结构图中各部分的作用：) R; ?3 @) x& X4 K9 s1、电源适配器4 a! Q0 t9 ~* V降压作用，将220的交流电变成16-20V的直流电。
为笔记本整机提供电流。
6 L4 M3 ~/ q* Y: i- _2、隔离保护电路2 M8 m" C8 H, x! [! l# b& J隔离保护电路作用在于1.解决适配器和电池同时接入时的供电冲突，将电池供电电路进行隔离断开，只让适配器到公共点的电路导通，由适配器为笔记本供电。
当适配器不正常时（没有降压产生电压）由电池向公共点供电，将适配器供电回路隔离。
2.对隔离保护电路上的电流进行侦测，如有过压、过流（电压或者电流超出允许范围），隔离保护电路就会断开电压，使公共点无电压，从而保护笔记本后级电路。
) u5 X' t; p4 \" ^) s' v3、CPU供电电路& K$ k4 t. R V" n0 M/ i! w" T4、待机电路; r- {, O7 d8 D. W待机电路是通过待机芯片或者线性稳压集成电路将电压降成3.3V和5V，这个电压是接上适配器，还没按开关的时候就有了。
它为开机电路提供待机电压，如南桥、I/O。
这个电压值在电路图中通常以ALW表示2 ~6 G2 p. e3 s) U' D' \5、开机电路0 ^$ p& z; b& B3 j开机电路由待机电路提供电源，同时待机电路也向开关键提供电压，在按下开机键的时候，通过电平的高-低变化，触发开机电路，输出开机控制信号，送到各系统单元电路，开启单元电路电压。
开机电路往往由单独的开机芯片或者由I/O直接管理。
开机电路的好坏直接影响笔记本是否能开机。
! D" m! w/ X8 |; M0 E6、系统单元电路的供电电路: h; e9 A9 T3 L! X5 z4 l' x系统单元电路的供电电路的作用是通过PWM开关电源将公共点的电降为笔记本各设备所需的3.3V 5V 1.8V 2.5V的电压（南桥、北桥、时钟、显卡、bios、插槽接口等）1 J, r, N" e4 o% u5 Q% W" W7、充电管理电路5 g4 R4 B6 J8 z& X o& H% t0 T8、高压条控制电路* \; I3 E } ?/ V( c我们都知道在台式PC中的供电由ATX电源提供一级电压，由稳压芯片产生部分二级电压，由脉宽调制芯片产生CPU核心电压。
在笔记本里面这些电压有谁提供呢？怎么产生的呢？这就是我们在这一章节所讲述的。
D3 i6 R5 z9 n) | 笔记本电脑一级电压电路的组成和框图，介绍工作原理，分析各单元电路的检修流程和方法，列出各电路的易损件，举出常见的故障实例。
实际上，我们笔记本芯片级维修中的电路维修，主要就是在对这些单元电路进行维修。
这是笔记本电脑维修的基础，也是芯片级维修的关键。
