纺织品静水压测试标准比较分析

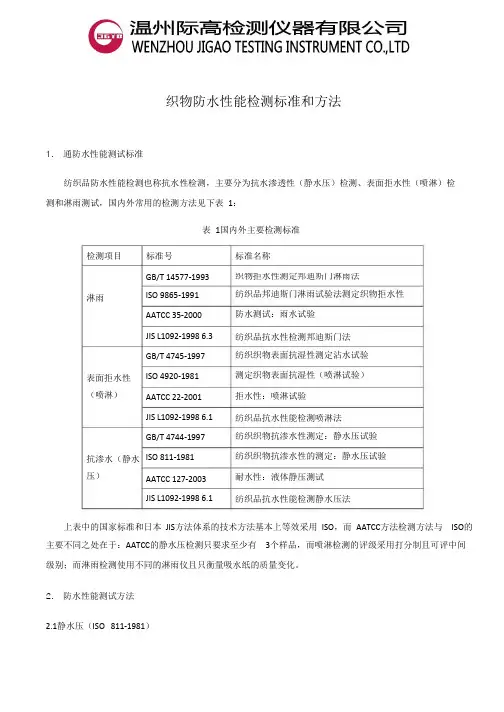

织物防水性能检测标准和方法
织物防水性能检测标准和方法1. 通防水性能测试标准纺织品防水性能检测也称抗水性检测，主要分为抗水渗透性（静水压）检测、表面拒水性（喷淋）检测和淋雨测试，国内外常用的检测方法见下表 1：表 1国内外主要检测标准检测项目 淋雨 标准号标准名称 GB/T 14577-1993ISO 9865-1991AATCC 35-2000JIS L1092-1998 6.3GB/T 4745-1997ISO 4920-1981 AATCC 22-2001JIS L1092-1998 6.1GB/T 4744-1997ISO 811-1981织物拒水性测定邦迪斯门淋雨法 纺织品邦迪斯门淋雨试验法测定织物拒水性 防水测试：雨水试验 纺织品抗水性检测邦迪斯门法 纺织织物表面抗湿性测定沾水试验 测定织物表面抗湿性（喷淋试验） 拒水性：喷淋试验 表面拒水性（喷淋） 纺织品抗水性能检测喷淋法 纺织织物抗渗水性测定：静水压试验 纺织织物抗渗水性的测定：静水压试验 耐水性：液体静压测试 抗渗水（静水 压） AATCC 127-2003JIS L1092-1998 6.1 纺织品抗水性能检测静水压法上表中的国家标准和日本 JIS 方法体系的技术方法基本上等效采用 ISO ，而 AATCC 方法检测方法与 ISO 的 主要不同之处在于：AATCC 的静水压检测只要求至少有 3个样品，而喷淋检测的评级采用打分制且可评中间 级别；而淋雨检测使用不同的淋雨仪且只衡量吸水纸的质量变化。
2. 防水性能测试方法2.1静水压（ISO 811-1981）2.1.1应用范围及原理静水压检测适用于测定紧密织物（如帆布、油布、帐篷布及防雨服装布等）水渗透时的压力，理论上纺织品的静水压（P）可以用以下公式求得：−2γL cosθP =ρgr式中：γL——水的表面能；θ——微孔内壁与水的接触角；r ——微孔半径；g ——重力加速度。
由公式可见，当 90°＜θ＜180°时，θ越大，织物表面能越低，微孔的半径（r）越小，静水压（P）越高。
面料静水压测试标准
面料静水压测试标准
解析：
面料静水压测试是通过水将压力分布在某一外露的区域上。
测试标准如下：
1、以GB/T 4744 《纺织品防水性能的检测和评价静水压法》为例：纺织品的抗静水压≥1级，就具有抗静水压性能。
等级越高，抗静水压性能越好。
2、AATCC 127-2003《防水性静水压试验》
在织物上沿幅宽的对角线方向至少取3 块有代表性的测试样品﹐每块试样尺寸至少为200x200mm。
尽可能少地触摸样品﹐避免折迭和污染被测试部份。
测试前将试样放在21±2℃﹐相对湿度65±2%的环境中平放至少4 个小时。
与水接触的织物现面必须指明﹐因为正面与反面接触的结果会不同。
在每块试样的角上标前正反面。
方式1：静水压测试仪﹐启动发动机﹐按住控制杆升高溢出速率为10mm/s﹐当水流出时关闭通气孔。
方式2：静水头测试仪﹐选择梯度60mbar/min﹐按下开始按钮。
注：忽略邻近夹具边缘3mm 以内的水珠﹐当水珠在三个不同位置渗出时﹐记录此时的静水压。
织物抗渗水性测定静水压试验浅析
织织物抗渗水性测定静水压试验浅析织织物抗渗水性测定户外运动服装防水测试，雨伞测试，防水面料测试;冲锋衣、医用防护服防护材料透液性，透血性测试。
采用动态测试，静态测试和自定义程序法测试，用来检测纺织品在一定压力下的拒水性能。
试样被固定在标准规定面积的测试区域上，通过空压机将0-5bar的空气加入一个充满蒸馏水的水罐中，水罐连接测试头，将一定的压力传递给试样。
压力曲线实时显示在操作屏幕上，内置各种测试标准，方便用户使用。
在纺织企业做织物的抗透水性测试实验是一个必须检测的项目，提供详细的数据报告提交有关检测部门以便服装的上市和消费者的知情权，关于纺织品的耐静水压测试仪实验方法如下：一、范围本标准规定了一种测定织物抗渗水性的静水压试验方法。
本标准主要适用于紧密织物，如帆布、油布、苫布、帐篷布、防雨服装布等。
二、引用标准标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB6529-86 纺织品的调湿和试验用标准大气(neq ISO 139：1987)三、原理以织物承受的静水压来表示水透过织物所遇到的阻力。
在标准大气条件下，试样的一面承受一个持续上升的水压，直到有三处渗水为止，并记录此时的压力，可以从试样的上面或下面施加水压。
选用哪种方式应在报告上注明。
试验结果与织物在短时间或稍长时间受水压后呈现的性能直接有关。
四、仪器4．1试验仪器应能以下述方式夹紧试样：a)试样水平放置，且不鼓起，b)织物上面或下面承受持续上升水压的面积为100cm2；c)试验时，夹紧装置不应漏水(见附录A中A1)；d)试样在夹紧装置中不会滑移；e)尽量减少试样在夹紧装置边缘处产生渗水的可能性(见附录A中A1)。
4.2与试样接触的水必须是新鲜蒸馏水或去离子水，温度保持在20℃±2℃或27℃±2℃，选用哪种度应在试验报告上注明(用较高温度的水，会得出较低的水压值，其影响的大小，因试样不同而异)。

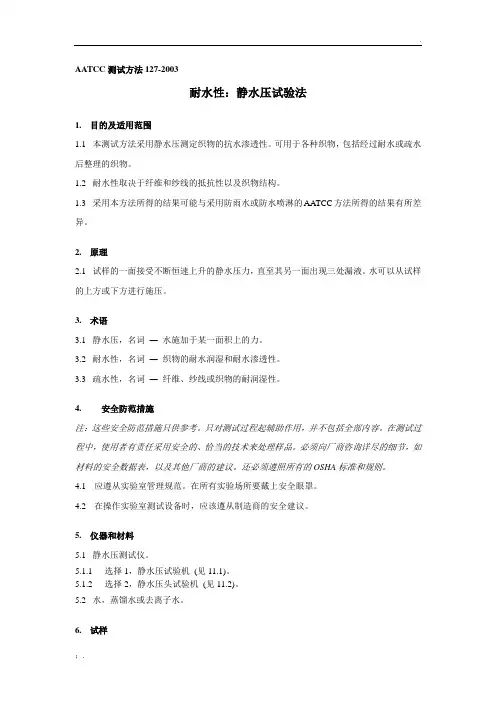

AATCC 127-2003 静水压测试方法
AATCC测试方法127-2003耐水性：静水压试验法1.目的及适用范围1.1本测试方法采用静水压测定织物的抗水渗透性。
可用于各种织物，包括经过耐水或疏水后整理的织物。
1.2耐水性取决于纤维和纱线的抵抗性以及织物结构。
1.3采用本方法所得的结果可能与采用防雨水或防水喷淋的AATCC方法所得的结果有所差异。
2.原理2.1试样的一面接受不断恒速上升的静水压力，直至其另一面出现三处漏液。
水可以从试样的上方或下方进行施压。
3.术语3.1静水压，名词―水施加于某一面积上的力。
3.2耐水性，名词―织物的耐水润湿和耐水渗透性。
3.3疏水性，名词―纤维、纱线或织物的耐润湿性。
4.安全防范措施注：这些安全防范措施只供参考。
只对测试过程起辅助作用，并不包括全部内容。
在测试过程中，使用者有责任采用安全的、恰当的技术来处理样品。
必须向厂商咨询详尽的细节，如材料的安全数据表，以及其他厂商的建议。
还必须遵照所有的OSHA标准和规则。
4.1应遵从实验室管理规范。
在所有实验场所要戴上安全眼罩。
4.2在操作实验室测试设备时，应该遵从制造商的安全建议。
5.仪器和材料5.1静水压测试仪。
5.1.1选择1，静水压试验机(见11.1)。
5.1.2选择2，静水压头试验机(见11.2)。
5.2水，蒸馏水或去离子水。
6.试样6.1在能代表材料的织物的幅宽上斜对地裁取最少三个织物试样。
为了便于夹持，试样的尺寸应不小于200×200 mm。
6.2尽量不要处理试样，避免折叠和污染测试区域。
6.3测试前，试样应在温度为21±2℃（70±5°F），相对湿度为65±2%的大气中放置至少4小时，进行调湿。
6.4因为对试样正面和反面进行测试所得的结果不同，所以必须规定接触水的织物测试面。
在每个试样的一角标明测试面。
7.步骤7.1检验与试样接触的水的温度，将其控制在21±2℃（70±5°F）范围内（见10.3）。
防水透湿织物耐静水压测试方法比较
6、数据记录：在设定的时间间隔内，记录下织物两侧的湿度差Δ湿度'，并 计算其变化量Δ湿度''= Δ湿度'- Δ湿度。
7、计算透过率和湿阻：根据测量的数据，计算出透过率P（%）和湿阻R （g/m²·h），并记录结果。
结果分析
通过计算透过率和湿阻两个指标，可以对织物的透湿性能进行综合评估。一 般来说，透过率越高，湿阻越小，表示织物的透湿性能越好。数据分析时，可以 将不同条件下的测试数据进行对比，以评估环境因素对织物透湿性的影响。同时， 可以结合其他性能指标（如透气性、保暖性等）进行全面评估，为织物优化设计 提供参考。
2、安装织物样品：将织物样品平整地安装在测试装置上，确保无皱褶和空 气泡。
3、设定环境条件：将测试环境温度和湿度调整到预设值，一般选择在2025℃和相对湿度50-60%的条件下进行测试。
4、测量湿度差：在测试开始前，使用温湿度传感器记录织物两侧的湿度差 Δ湿度。
5、计时开始：将计时器设置为60秒或90秒，然后开始计时。
感谢观看
四、结论
综上所述，防水透湿织物耐静水压测试方法有气袋法、水压板法和DPD法三 种。其中气袋法操作简便易行，可用于不同织物样品的横向比较；水压板法测试 结果准确度高，但测试成本较高；DPD法测试结果客观，但测试成本也较高。在 具体应用中，可以根据实际需求选择合适的测试方法。同时还需要注意提高测试 设备的精度和稳定性、规范操作流程、加强数据处理和分析等方面的工作，以提 高防水透湿织物耐静水压测试的准确性和可靠性。
结论
本次演示对防水透湿织物性能测试方法进行了综述，介绍了淋水试验法、吸 水性测试法和蒸汽渗透法三种常用测试方法的原理、操作步骤和优缺点。淋水试 验法简单易行，但无法准确地控制水量和喷淋时间；吸水性测试法能够直观地反 映织物的透湿性能，但无法真实模拟人体汗液的复杂成分和环境条件；蒸汽渗透 法能够真实模拟人体出汗的条件，准确地评估织物在实际应用中的防水透湿性能， 但测试成本相对较高。

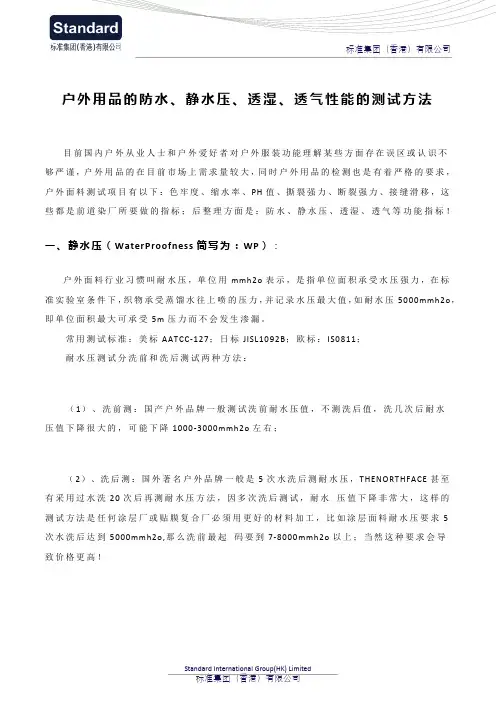

户外用品的防水、静水压、透湿、透气性能的测试方法
户外用品的防水、静水压、透湿、透气性能的测试方法目前国内户外从业人士和户外爱好者对户外服装功能理解某些方面存在误区或认识不够严谨，户外用品的在目前市场上需求量较大，同时户外用品的检测也是有着严格的要求，户外面料测试项目有以下：色牢度、缩水率、PH值、撕裂强力、断裂强力、接缝滑移，这些都是前道染厂所要做的指标；后整理方面是：防水、静水压、透湿、透气等功能指标！一、静水压（WaterProofness简写为：WP）：户外面料行业习惯叫耐水压，单位用mmh2o表示，是指单位面积承受水压强力，在标准实验室条件下，织物承受蒸馏水往上喷的压力，并记录水压最大值，如耐水压5000mmh2o，即单位面积最大可承受5m压力而不会发生渗漏。
常用测试标准：美标AATCC-127；日标JISL1092B；欧标：IS0811；耐水压测试分洗前和洗后测试两种方法：（1）、洗前测：国产户外品牌一般测试洗前耐水压值，不测洗后值，洗几次后耐水压值下降很大的，可能下降1000-3000mmh2o左右；（2）、洗后测：国外著名户外品牌一般是5次水洗后测耐水压，THENORTHFACE甚至有采用过水洗20次后再测耐水压方法，因多次洗后测试，耐水压值下降非常大，这样的测试方法是任何涂层厂或贴膜复合厂必须用更好的材料加工，比如涂层面料耐水压要求5次水洗后达到5000mmh2o,那么洗前最起码要到7-8000mmh2o以上；当然这种要求会导致价格更高！二、透气度（MethodAirPermeabbility简写为：MAP）：意为空气透过织物的性能；在规定的压差条件下，测定一定时间内垂直通过试样给定面积的气流流量，计算出透气量。
气流速率可直接测出，也可通过测定流量孔径两面的压车换算而得。
这个才叫真正意义的透气！测试标准：美标ASTMD737、欧标ISO9237、日标JISL1096；透气单位用mm/s、cm3/cm2/s表示都可以；据近五年来操作的TheNorthFace、Rei、Columbia、LLBean、EddieBauer、Adidas、Ozark 等知名户外品牌均未测试过透气，国内户外服装品牌基本上也不测透气；透气的意思是空气通过织物传导到人体，这样就有可能起不到保暖的作用；而穿着冲锋衣防水保暖但又有闷的感觉，就是跟不透气有关，现在听说Decathlon公司在长三角正在开发防水透气的户外面料，有机会遇到他们跟他们技术交流下！三、防泼水：在标准实验室下，用蒸馏水通过漏斗喷在试样上，对照防水标准样评分评级；常用测试标准有美标：AATCC-22；欧标：ISO4920；防泼水分为三种：普通防水(WaterRepellent，简写为：W/R)、耐泼水(DurableWaterRepellent户外面料行业习惯称为超泼水，简写为：DWR)、特氟龙（TEFLON）防水；（1）、普通防水（W/R）：洗几次衣服表面就没防水了，一般户外休闲普通防水就可以了，如果经常去登山或者有一定海拔高度的山，山上天气变幻无常，随时有可能下雨，普通防水的服装洗几次没防水，造成衣服表面会被淋湿，穿着身上会增加人体负重。
AATCC 127-2003 静水压法
AATCC 127-2003 静水压法抗水性:静水压法AATCC 127 1.目的和范围1.1 此测试方法用于测定织物在静水压下抗水渗透的性能,它适用于所以类型的织物,包括经防水整理和拒水整理的织物。
1.2 抗水性取决于纤维和纱线对水的抵抗能力,以及织物结构。
1.3 用此方法测得的结果与AATCC雨淋或水喷洒方法测得的结果不同。
2.原理:在试样的一面施加以恒定的速率增加的水压,直到试样的另一面出现三处渗水为止,水压可以从试样的上面或下面施加3.朮语:静水压:通过水将压力分布在某一外露的区域上。
抗水性:抗湿和抗水渗透的性能。
防水性:在纺织品中,指纤维)纱线或织物的抗湿性。
4.仪器和材料4.1 静水压测试仪:选项1,静水压测试仪,选项2,静水头测试仪。
4.2 蒸馏水或去离子水。
5.测试样品5.1 在织物上沿幅宽的对角线方向至少取3块有代表性的测试样品,每块试样尺寸至少为200x200mm。
5.2 尽可能少地触摸样品,避免折迭和污染被测试部份。
5.3 测试前将试样放在21?2?,相对湿度65?2%的环境中平放至少4个小时。
5.4 与水接触的织物现面必须指明,因为正面与反面接触的结果会不同。
在每块试样的角上标前正反面。
6.测试程序:6.1 检测与测试样品接触的水温度是否为21?2?以。
6.2 擦干夹具的表面。
6.3 将试样需要测试的表面朝水,夹紧试样。
6.4 操作6.4.1 选项1-静水压测试仪,启动发动机,按住控制杆升高溢出速率为10mm/s,当水流出时关闭通气孔。
6.4.2 选项2-静水头测试仪,选择梯度60mbar/min,按下开始按钮。
6.5 忽略邻近夹具边缘3mm以内的水珠,当水珠在三个不同位置渗出时,记录此时的静水压。
7.计算:计算每块样品的平均静水压。
8.报告:8.1 报告每块样品的平均水压和每块试样的单个值。
8.2 被测试的材料和被测试的面。
8.3 水的湿度和类型。
8.4 梯度(水压增加的速率)。
面料静水压测试标准
面料静水压测试标准
面料静水压测试是一种常用的测试方法，用于评估面料的防水性能。
以下是面料静水压测试的标准之一：
ASTM D751-06(2016) - 面料物理性能的标准测试方法，其中包括了静水压测试。
该标准规定了测试方法，包括测试设备的要求、测试条件和测试程序。
在测试中，面料样品被加压，直到观察到第一滴水从样品上滴下为止。
这个压力值就是样品的静水压值，通常以毫米水柱（mmH2O）为单位表示。
根据ASTM D751-06(2016)标准，不同类型的面料有不同的要求和指标，如医用面料、户外面料和工业用面料等。
测试结果通常用于面料的质量控制和产品开发中，以确保面料的防水性能符合预期要求。
除了ASTM标准之外，还有其他的国家或地区标准也有类似的测试方法和要求，如ISO、EN和GB等。
这些标准的具体内容和要求可能会有所不同，因此在进行测试时应根据具体需求确定所采用的标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纺织品静水压测试标准比较分析
作者：袁彬兰钟菊祥李红英
来源：《中国纤检》2017年第08期
摘要
本文比较分析目前国内外静水压测试标准，通过试验说明了各标准测试结果的差异，并选取代表性样品进行实验室间比对分析。
关键词：静水压；标准；比对
1 引言
当前防水织物的设计主要有以下两种：一是层压复合防水织物，是采用特殊的粘合剂与普通织物通过层压工艺复合在一起，形成防水层压织物，层压可以是两层织物或多层织物；二是涂层防水织物，即织物通过直接或转移法涂层加工，使织物表面为涂层剂所封闭，因而获得防水性[1]。
耐静水压指标是防水透湿织物的重要指标之一。
静水压指水通过织物时所遇到的阻力。
在标准大气压条件下，织物承受持续上升的水压，直到织物背面渗出水珠为止，此时，测得的水的压力值即为静水压[2]。
织物能承受的静水压越大，防水性或抗渗漏性越好。
目前国内外静水压主要测试标准包括有ISO标准（ISO 811：1981）、美国AATCC标准（AATCC 127—2014）、日本标准（JIS L 1092：2009）、中国国家标准（GB/T 4744-2013）和中国纺织行业标准（FZ/T 01004—2008）等。
不同标准对静水压测试要求和结果描述不同，本文简述国内外测试静水压标准的差异。
本文选取几份代表性涂层面料，分析采用不同标准测试静水压结果差异，并选取代表性样品进行实验室间比对并对比对结果进行简要分析。
2 国内外静水压测试标准比较
2.1 ISO 811：1981《纺织织物抗渗水测试方法静水压试验法》
ISO 811：1981的测试原理为：以织物承受的静水压来表示水透过织物所遇到的阻力。
在标准大气条件下，试样的一面承受一个持续上升的水压，直到有三处渗水为止，并记录此时的压力，可以从试样的上面和下面施加水压。
以cmH2O来表示每次试验结果以及其平均值。
2.2 AATCC 127—2014《防水性：静水压试验法》
AATCC 127—2014的测试原理为：试样的一面承受以一定的速率增加的静水压力的作用，直到试样表面有三处出现水滴渗出为止。
可以从试样的上面或下面施加水压。
2.3 JIS L 1092：2009 《纺织品防水性能测试方法》
则测量溢出一或两处时的水位，并在报告中说明情况；高水压法计算5次测试的平均值保留一位小数，如果水位已经上升而水并未都从三处溢出，则测量水从一处或两处溢出时的水压，并在报告中说明情况。
2.4 GB/T 4744—2013《纺织品防水性能的检测和评价静水压法》
GB/T 4744—2013的测试原理是在标准大气条件下，试样的一面承受持续上升的水压，直到另一面出现三处渗水点为止，记录第三处渗水点出现时的压力值，并以此评价试样的防水性能。
以kPa（cmH2O）表示每个试样的静水压值及其平均值，保留一位小数。
对于同一样品的不同类型样品分别计算其静水压平均值。
2.5 FZ/T 01004—2008 《涂层织物抗渗水性的测定》
FZ/T 01004—2008的测试原理是在规定条件下，待测涂层织物试样的一面受到持续上升的水压作用，直到达到规定的水压值。
在规定的时间内观察是否有渗透发生或持续加压直到渗透发生为止。
对规定压力值的试验，若在5个试样的表面均未出现水渗透点，也没有润湿的痕迹，则试样通过测试，否则为未通过；对最终静水压的试验，取5个试样的平均值，结果保留整数。
各国标准对纺织品静水压的测试要求都不相同，详见表1。
由表1可以看出，ISO 811：1981、AATCC 127—2014和GB/T 4744—2013均是采用增压法测试静水压；JIS L 1092：2009 7.1和FZ/T 01004—2008中规定了两次测试方法：增压法和定压法。
当均采用增压法时，除标准FZ/T 01004—2008测试出现第一滴水珠的静水压值外，其他4个标准测试的都是出现第三颗水滴的静水压值。
3 静水压比对结果分析
3.1 不同方法标准对静水压测试的影响
（1）试验方案：随机选取匀质的涂层面料五块；分别采用方法标准GB/T 4744—2013和FZ/T 01004—2008采用增压速率为60cmH2O/min，计算其最终静水压值，结果取5个试样的平均值。
（2）试验数据结果及分析：不同标准静水压测试值结果比较见表2。
由表2可知，FZ/T 01004—2008和GB/T 4744—2013测试结果存在差异，采用FZ/T 01004—2008时静水压值偏小。
主要是因为FZ/T 01004—2008记录的是第一滴水珠时的静水压值，GB/T 4744—2013记录的是第三滴水珠的静水压值。
不同样品对结果的影响也不同，如4#样品两种方法结果基本一致，3#样品结果差异达30%。
3.2 不同实验室对静水压测试的影响
3.2.1 试验方案
样品：随机选取天蓝色涂层机织物一块。
方案：按标准FZ/T 01004—2008采用增压速率为60cmH2O/min测试样品的最终静水压。
结果为5个样品的平均值。
3.2.2 试验数据结果及分析
由表3可以看出，比对采用的标准为FZ/T 01004—2008，标准中规定出现一处水滴渗透即为静水压值，由于样品为涂层布，存在涂层不匀的可能性，对试验数据产生影响，造成试验结果的差异；实验室所使用的仪器有所不同，亦对结果产生影响。
4 结语
ISO 811：1981、AATCC 127—2014和GB/T 4744—2013均是采用增压法测试静水压，测试过程基本一致。
JIS L 1092：2009 7.1和FZ/T 01004—2008中规定了两次测试方法：增压法和定压法。
当均采用增压法时，FZ/T 01004—2008测试的是出现第一滴水珠的静水压值；其他标准ISO 811：1981、AATCC 127—2014、GB/T 4744—2013和JIS L 1092：2009 7.1测试的都是出现第三颗水滴时的静水压值。
同种条件下，采用FZ/T 01004—2008比GB/T 4744—2013测试静水压值偏小，不同样品对静水压测试值结果影响也不同。
通过外部比对可以看出，涂层样品的均匀性对结果影响较大，且实验室所使用的仪器有所不同，亦对结果产生影响。
参考文献：
[1] 罗瑞林.纺织涂层技术[M]北京：中国纺织出版社，2005.
[2] 姜怀，邬福麟，梁洁，等.纺织材料学[M].第2版.北京：中国纺织出版社，1996.
（作者单位：广州纤维产品检测研究院）。
