PCBA焊接质量标准

合集下载

pcba验收标准

pcba验收标准

pcba验收标准
PCBA验收标准主要包括以下几个方面:
1. 外观检查:PCBA外观应该无明显划痕、变形、变色、氧化、焊接不良等缺陷。

2. 尺寸检查:PCBA的尺寸应符合设计要求。

3. 焊接质量检查:包括贴片元件焊接、插件元件焊接、焊盘、焊接翘曲、焊接短路等方面的检查。

4. 电气性能检查:包括电路连通性、电路板的功耗、电路板的信噪比等方面的检查。

5. 环保检查:PCBA应符合国家环保要求,不含有害物质,如铅、汞、镉、六价铬等。

6. 功能测试:根据PCBA的设计要求进行功能测试,确保PCBA能够正常工作。

以上是PCBA验收标准的一些常见方面,具体的验收标准还需要根据PCBA的实际情况和设计要求进行确定。

在进行PCBA验收时,应该严格按照验收标准进行检查和测试,确保PCBA的质量和性能符合要求。

PCBA检验标准(最完整版)

PCBA检验标准(最完整版)

PCBA检验标准(最完整版)PCBA检验标准本检验规范的制定旨在为生产和检验过程提供可依据的标准。

定义:CR——严重缺陷:指单位产品的极严重质量特性不符合规定,或者单位产品的质量特性极严重不符合规定。

其中包括可靠性能达不到要求,可能对人身及财产带来危害或不符合法规规定,外观极严重不合格(降低产品等级,影响产品价格),与客户要求完全不一致等。

MA——主要缺陷:指单位产品的严重质量特性不符合规定,或者单位产品的质量特性严重不符合规定。

其中包括产品性能降低,产品外观严重不合格,功能达不到规定要求,客户难于接受的其他缺陷等。

MI——次要缺陷:指单位产品的一般质量特性不符合规定,或者单位产品的质量特性轻微不符合规定。

其中包括轻微的外观不合格,不影响客户接受的其他缺陷等。

短路和断路:短路是指两个独立的相邻的焊点之间,在焊锡之后形成接合,造成不应导通而导通的结果;断路是指线路该导通而未导通。

沾锡情况:良好沾锡是指接触角度小于等于60°,焊锡均匀扩散,焊点形成良好的轮廓且光亮。

要形成良好的焊锡,应有清洁的焊接表面,正确的锡丝和适当的加热。

按焊锡在金属面上的扩散情况,可分为全扩散(0°<接触角≤30°)和半扩散(30°<接触角≤60°)。

不良沾锡是指接触角度大于60°,焊锡熔化后形成不均匀的锡膜覆盖在金属表面上,而未紧贴其上。

形成不良沾锡的可能原因有不良的操作方法、加热或加锡不均匀、表面有油污、助焊剂未达到引导扩散的效果等。

按焊锡在金属面上的扩散情况,可分为劣扩散(60°<接触角≤90°)和无扩散(90°<接触角<180°)。

不沾锡是指焊锡熔化后瞬间沾附于金属表面,随后溜走。

不沾锡的可能原因有焊接表面被严重玷污、加热不足、焊锡由烙铁头流下、烙铁太热破坏了焊锡结构或使焊锡表面氧化等。

按部品的外观形状,将SMT实装部品分为有引脚产品和无引脚产品。

pcba焊接良率标准

pcba焊接良率标准

PCBA焊接良率标准是评估电子产品质量的重要指标之一。

在电子制造行业中,焊接良率标准的设定对于保证产品的可靠性和稳定性具有重要意义。

本文将讨论PCBA焊接良率标准的含义、作用、设定方法以及常见的影响因素。

PCBA焊接良率标准是指在PCBA制造过程中,焊接工艺的合格程度。

它通过衡量焊接点的质量、焊接的完整性和稳定性来评估焊接过程的良好与否。

焊接良率标准不仅能够确保电子产品的功能正常,还可以避免焊接缺陷导致的电路短路、开路等问题,从而提高产品的可靠性和安全性。

设定PCBA焊接良率标准需要考虑多个因素。

首先是根据产品的设计要求和功能需求确定焊接点的数量和位置。

其次是根据焊接材料的特性和工艺要求,确定焊接点的焊接方式和焊接温度。

此外,还需要根据焊接设备的性能和工艺条件,确保焊接过程的稳定性和可控性。

影响PCBA焊接良率的因素有很多,其中包括焊接材料的质量、焊接设备的性能、焊接工艺的操作水平等。

焊接材料的质量直接影响焊接点的可靠性和稳定性,选择优质的焊接材料是保证焊接良率的关键。

焊接设备的性能包括温度控制、焊接速度等,稳定的焊接设备可以提高焊接的一致性和可靠性。

焊接工艺的操作水平涉及到焊接工人的技术水平和经验,培训和提升焊接工人的技能对于提高焊接良率至关重要。

根据产品的不同需求和行业标准,PCBA焊接良率标准也会有所差异。

一般来说,焊接良率标准通常以百分比形式表示,例如,达到99%的良率标准意味着只允许有1%的焊接点出现缺陷。

然而,对于一些高要求的行业,如航空航天和医疗器械,焊接良率标准可能更高,通常要求达到99.9%以上。

总之,PCBA焊接良率标准是评估电子产品质量的关键指标之一,它的设定和实施对于保证产品的可靠性和稳定性至关重要。

通过选择优质的焊接材料、稳定的焊接设备和提升焊接工人的技术水平,可以有效提高焊接良率,提高电子产品的质量和竞争力。

最新PCBA质量检查标准(最)

最新PCBA质量检查标准(最)

最新PCBA质量检查标准(最)最新PCBA质量检查标准(最完整版)目的:本文档旨在提供一份最新、最完整的PCBA(Printed Circuit Board Assembly,印刷电路板装配)质量检查标准,以确保PCBA产品具备优质和可靠性。

本文档适用于所有与PCBA相关的质量检查工作,包括原材料检查、工艺检查和最终产品检查。

本文档旨在提供一份最新、最完整的PCBA(Printed Circuit Board Assembly,印刷电路板装配)质量检查标准,以确保PCBA产品具备优质和可靠性。

本文档适用于所有与PCBA相关的质量检查工作,包括原材料检查、工艺检查和最终产品检查。

1. 原材料检查1.1 元器件质量检查- 检查元器件是否符合规定的规格和参数要求。

- 检查元器件的包装是否完好无损,无明显的变形或损坏。

- 确认元器件的批次和生产日期,并核实其与采购记录是否一致。

1.2 PCB板材质量检查- 检查PCB板材的厚度是否符合要求。

- 检查PCB板材的颜色、纹理和表面光洁度是否合格。

- 核实PCB板材的型号和批次,并与采购记录进行比对。

1.3 焊料和助焊剂质量检查- 检查焊料和助焊剂的型号和批次,并与采购记录进行比对。

- 检查焊料和助焊剂的保存条件是否符合要求,确保其未过期或受到污染。

2. 工艺检查2.1 手工焊接检查- 检查焊接是否均匀、牢固,焊接点是否完整且无冷焊现象。

- 检查焊接的位置、角度和间距是否符合要求。

2.2 焊接过程控制检查- 确保焊接过程中的温度、时间和压力控制合理,避免过热或冷焊等问题。

- 检查焊接过程中是否有明显的焊接留痕或未焊接到位的情况。

2.3 绝缘和包装检查- 检查绝缘层是否完整且与焊点隔离良好。

- 检查产品的包装是否完好无损,且与运输过程中的标准保持一致。

3. 最终产品检查3.1 外观检查- 检查产品外壳的加工和涂装是否符合要求。

- 检查产品的尺寸、标识和标志是否清晰可辨。

PCBA制造质量标准(最)

PCBA制造质量标准(最)

PCBA制造质量标准(最)PCBA制造质量标准(最完整版)1. 引言本文档旨在规定PCBA(Printed Circuit Board Assembly,印刷电路板组装)制造的质量标准,以确保生产过程的可靠性和一致性。

本标准适用于PCBA制造的各个阶段,包括设计、材料采购、组装和测试。

通过遵循这些标准,可以提高产品质量、减少制造中的错误和缺陷,并满足客户的要求和期望。

2. 设计要求2.1 PCB设计应符合相关行业标准和规范,如IPC-2221、IPC-2222等。

2.2 PCB布线应合理,确保信号完整性和干扰抑制,避免信号串扰和电磁干扰。

3. 材料选择和采购3.1 PCB材料应符合相关规定,保证电气特性和机械强度的要求。

3.2 元器件应从可靠的供应商处采购,确保质量可靠、符合规格要求,并具备所需的认证和标志。

4. 组装工艺4.1 组装工艺应符合IPC-A-610E等相关标准,确保焊接质量和可靠性。

4.2 使用适当的工艺控制,如温度控制、焊接剂选择和焊接时间控制等,以确保焊接过程的一致性和可靠性。

4.3 组装过程中要保持工作环境卫生,防止污染和杂质的影响。

5. 测试和检验5.1 对PCBA进行功能测试,以确保其符合设计要求和功能规格。

5.2 对元器件进行质量检验,包括外观、尺寸、焊接质量等检查。

5.3 对组装后的PCBA进行可靠性测试,如高低温循环、湿热循环等。

6. 质量记录和跟踪6.1 记录PCBA制造过程的各个环节和参数,以便追溯和质量分析。

6.2 对不合格产品进行追溯和处理,确保问题的解决和防止类似问题再次发生。

7. 文件管理和保密7.1 对PCBA制造相关的文件进行合理分类、管理和保密,确保机密信息不被泄露。

7.2 对设计文件、生产记录和测试数据等进行备份和存档,以便需要时进行查阅和分析。

8. 环境、健康和安全8.1 在PCBA制造过程中,应遵守相关环境、健康和安全法规和标准。

8.2 采取必要的措施,确保员工的工作环境安全和健康,防止事故和职业病的发生。

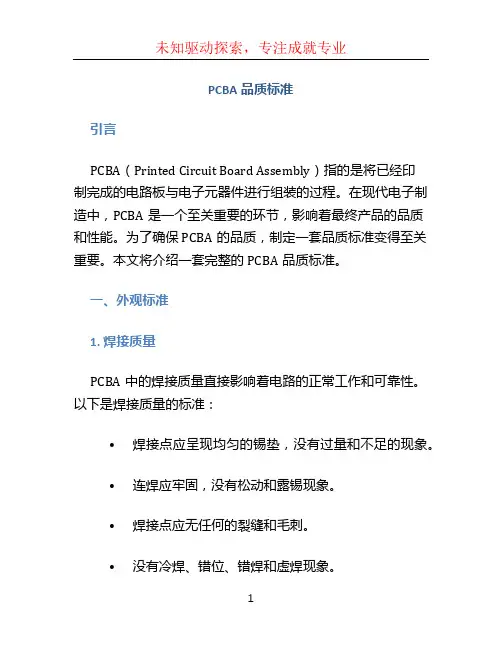

pcba品质标准

pcba品质标准

PCBA品质标准引言PCBA(Printed Circuit Board Assembly)指的是将已经印制完成的电路板与电子元器件进行组装的过程。

在现代电子制造中,PCBA是一个至关重要的环节,影响着最终产品的品质和性能。

为了确保PCBA的品质,制定一套品质标准变得至关重要。

本文将介绍一套完整的PCBA品质标准。

一、外观标准1. 焊接质量PCBA中的焊接质量直接影响着电路的正常工作和可靠性。

以下是焊接质量的标准:•焊接点应呈现均匀的锡垫,没有过量和不足的现象。

•连焊应牢固,没有松动和露锡现象。

•焊接点应无任何的裂缝和毛刺。

•没有冷焊、错位、错焊和虚焊现象。

2. 组件安装组件安装的质量也是PCBA品质的重要指标之一。

以下是组件安装的标准:•组件应按照布局图和规范正确安装,没有错位和漏装。

•组件脚与PCB焊盘焊接牢固,没有松动。

•没有组件漏锡、虚锡和过量锡的现象。

•组件与PCB之间没有过高或过低的距离。

3. 标识和标记标识和标记是为了方便使用和维修而存在的,以下是标识和标记的标准:•PCB上应清晰标识电路板的名称、版本号和生产日期。

•组件上应清晰标识组件的型号、规格和生产厂家。

•电路板上的其他标记应准确、清晰可读。

二、电气性能标准1. 电气参数PCBA的电气参数是评估其性能的重要依据之一。

以下是电气参数的标准:•电路板的负载能力应符合设计要求,不应出现过载现象。

•各个电路节点的电压和电流值应符合设计要求,偏差不应超过规定范围。

2. 功能测试功能测试是判断PCBA是否正常工作的关键环节。

以下是功能测试的标准:•PCBA应按照设计要求完成各项功能测试,没有失效和误动。

•各个功能模块之间的协作应正常,没有冲突和故障。

•PCBA在长时间运行测试中应保持稳定性和可靠性。

3. 环境适应性PCBA在各种环境条件下运行时应具备一定的适应性。

以下是环境适应性的标准:•PCBA在指定工作环境温度范围内应正常工作。

•PCBA在指定工作湿度范围内应正常工作。

PCBA检验标准(最完整版)

PCBA检验标准(最完整版)

1. 目的:为使生产、检验过程中有依据可循,特制订本检验规范。

2. 定义2.1 CR——严重缺陷单位产品的极严重质量特性不符合规定或者单位产品的质量特性极严重不符合规定。

2.1.1可靠性能达不到要求。

2.1.2对人身及财产可能带来危害,或不符合法规规定.2.1.3极严重的外观不合格(降低产品等级,影响产品价格)。

2.1.4与客户要求完全不一致.2.2 MA——主要缺陷单位产品的严重质量特性不符合规定或者单位产品的质量特性严重不符合规定。

2.2.1产品性能降低。

2.2.2产品外观严重不合格。

2.2.3功能达不到规定要求。

2.2.4客户难于接受的其它缺陷。

2.3 Ml——次要缺陷单位产品的一般质量特性不符合规定或者单位产品的质量特性轻微不符合规定。

2.3.1轻微的外观不合格。

2.3.2不影响客户接受的其它缺陷。

2.4短路和断路:2.4.1. 短路:是指两个独立的相邻的焊点之间,在焊锡之后形成接合,造成不应导通而导通的结果2.4.2. 断路:线路该导通而未导通2.5沾锡情况:2.5.1. 良好沾锡:0 ° <接触角W 60° (接触角:焊锡与金属面所成的角度),焊锡均匀扩散,焊点形成良好的轮廓且光亮.要形成良好的焊锡,应有清洁的焊接表面,正确的锡丝和适当的加热.按焊锡在金属面上的扩散情况可分为全扩散(0 ° <接触角W 30° )和半扩散(30 ° <接触角W 60° ).如图:2.5.2 不良沾锡:60° <接触角<180° ,焊锡熔化后形成不均匀的锡膜覆盖在金属表面上,而未紧贴其上•形成不良沾锡的可能原因有:不良的操作方法,加热或加锡不均匀,表面有油污,助焊剂未达到引导扩散的效果等等•按焊锡在金属面上的扩散情况,可分为劣扩散(60 ° <接触角W 90° )和无扩散(90 ° <接触角<180° ).如图所示:2.5.3不沾锡:焊锡熔化后,瞬间沾附于金属表面,随后溜走•不沾锡的可能原因有:焊接表面被严重玷污,加热不足、焊锡由烙铁头流下,烙铁太热破坏了焊锡结构或使焊锡表面氧化部品分类:按部品的外观形状,将SMT 实装部品分为:2.6.有引脚产品2.6.1. 异形引脚电极:引脚从部品本体伸出,弯曲后向外侧凸出•如:QFP、SOP等.2.6.2. 平面引脚电极:引脚从部品下面平直伸出.如:连接器、晶体管等.2.6.3. 内曲引脚电极:引脚从部品侧面伸出,向内伸卷曲.如钽质电感、J形部品等.2.7无引脚部品.2.7.1. 晶体电极:部品两端面被镀成电极.如电阻、电容、电感等.2.8良好焊点:2.8.1. 要求:2.8.1.1. 结合性好:光泽好且表面呈凹形曲线.2.8.1.2. 导电性佳:不在焊点处形成高电阻(不在凝固前移动零件),不造成短路、断路.2.8.1.3. 散热性好:扩散均匀,全扩散.2.8.1.4. 易于检验: 焊锡不得太多, 务必使零件轮廓清晰可判.2.8.1.5. 易于修理: 勿使零件重叠实装.2.8.1.6. 不伤及零件: 烫伤零件或加热过久(常伴随有松香焦化), 会损及零件寿命.2.8.2. 现象:2.8.2.1. 所有表面沾锡良好.2.8.2.2. 焊锡外观光亮且成凹形圆滑曲线.2.8.2.3. 所有零件轮廓清晰可见.2.8.2.4. 若有松香锡球残留, 则须作清洁而不焦化.2.8.3. 形成条件:2.8.3.1. 正确的操作程序:手工作业时, 应注意烙铁、焊锡丝的收放次序及位置.2.8.3.2. 应保持两焊锡面清洁.2.8.3.3. 应使用规定的锡丝并注意使用量.2.8.3.4. 正确使用焊锡器具并按时保养.2.8.3.5. 应掌握正确的焊锡时间.2.8.3.6. 手工作业时,应注意冷却前不可移动被焊物, 以免造成焊点结晶不良,导致高电阻.3. 检验内容:3.1. 基板外观检查标准:3.1.1. 在任一方向,基板弯曲变形量:每100mm不可超过0.75mm.3.1.2. 基板不可出现分层、气泡、裂痕及凹陷现象.如有分层,只允许距离铜箔1mm以上开始轻微分离,不允许从铜箔下开始分离; 如有轻微凹陷, 则应小于线路厚度的30%.3.1.3. 经过焊锡后,允许保护漆起皱,但不可以脱落.3.1.4. 基板线路不可因铜氧化而发黑; 基板上铜箔氧化不可.3.1.5. 非导线区域内的保护漆最多可脱落5点,每一点的面积都必须在0.5mm以内,各点相距须在0.25mm 以上且距离导线0.25mm以上.3.1.6. 零件符号、印字不可印在焊点上.3.1.7. 基板上不可有油墨残渣、油污或其它异物.3.1.8. 基板不可因过热烧焦而变色; 基板上不可有铜箔浮起.3.1.9. 基板上的锡渣或锡球不可造成任何短路, 且外径小于0.3mm. 焊接的部品上不可残留锡渣或锡球.4. 不良图标SMT部分4.1零件贴装位置图标图示说明1、鸥翼形引脚理想状况1、弓I线脚在板子焊垫的轮廓内且没有突出现象。

pcba屏蔽盖焊接标准

pcba屏蔽盖焊接标准

pcba屏蔽盖焊接标准
PCBA屏蔽罩焊接标准通常包括以下几个方面:
1. 焊接工艺,PCBA屏蔽罩的焊接工艺应符合相关的焊接标准,包括焊接温度、焊接时间、焊接压力等参数的要求。

通常会根据PCBA屏蔽罩的材料和设计要求来确定合适的焊接工艺。

2. 焊接质量,焊接质量是PCBA屏蔽罩焊接标准中非常重要的
一部分。

焊接质量包括焊接点的牢固度、焊接表面的平整度、焊接
点的完整性等方面。

焊接标准通常会规定焊接质量的检测方法和标准,以确保焊接质量符合要求。

3. 焊接材料,PCBA屏蔽罩的焊接标准也会涉及到焊接材料的
选择和使用。

焊接材料应符合相关的标准和规定,以确保焊接质量
和产品的可靠性。

4. 焊接环境,焊接环境对焊接质量也有着重要影响,焊接标准
通常会规定焊接环境的要求,包括温度、湿度、灰尘等方面的控制,以确保焊接质量和操作人员的安全。

总的来说,PCBA屏蔽罩的焊接标准涉及到焊接工艺、焊接质量、焊接材料和焊接环境等多个方面,目的是确保焊接质量和产品可靠性,同时保障操作人员的安全。

制定和执行严格的焊接标准对于保
证PCBA产品质量和稳定性具有重要意义。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

PCBA焊接质量标准拟制:技术中心日期:2010-10-21 审核:日期:批准:日期:杭州图软科技有限公司目录一、PCB面板焊接作业要求和标准 (1)二、焊接质量标准 (2)1.非金属化孔标准焊点截面 (2)1.1 标准焊点外观 (2)1.2 合格标准焊点基本要求 (2)1.3 不合格焊点 (2)2. PCBA焊点标准 (3)2.1 润湿面积 (3)2.2 针孔 (4)2.3 拉尖 (4)2.4 桥连 (4)3. PCBA清洁度 (4)3.1 合格标准 (4)3.2 不可接受状况 (5)3.3 板面清洁 (5)4. PCBA主面要求 (5)4.1 合格标准 (5)4.2 焊点缺陷 (6)三、焊锡点标准 (6)1、单面板焊锡点 (6)1.1 形式 (6)1.2 外观特点 (7)2、焊锡点标准 (7)2.1 多锡 (7)2.2 少锡 (7)2.3 锡尖 (8)2.4 气孔 (8)2.5 起铜皮 (8)2.6 焊锡点高度 (8)3、焊锡点不可接受的缺陷焊锡点 (9)一、PCB面板焊接作业要求和标准1.PCB板上的元器件不能有缺件,组件插反,组件插错等不良现象。

2.PCB板上组件插件时不能一边高一边低,或者两边同时高出很多这样都不行。

3.PCB板上是卧式的元器件都必须贴平PCB板插上,立式组件必须垂直贴平插在PCB板,不能有组件插的东倒西歪及组件没插平等不良现象。

4.三极管,IC等组件插件时要注意方向并且IC的脚位要对齐,不能有错位及偏移现象。

组件可以不用贴平PCB板插上,但必须要有1/2以上插到PCB板上,不能离PCB板很高。

5.PCB板浸锡时各锡点要浸的饱满圆滑,各浸锡点不能有没浸上锡和锡点浸的不满等不良现象。

6.PCB板上各焊接点焊接时焊点用锡不能过多,否则会出现焊点过太、雍肿,同时各焊点焊接要圆滑不能有梭角,倒角及缺口,同时各焊点焊接必须牢固,不能有裂锡等不良现象。

7.PCB板不能有氧化,脱焊,虚焊,焊盘松脱,铜皮翘起,断路,短路等不良现象。

8.做好的PCB板必须要用洗板水或酒精将板上的松香及其它杂质清洗干净,保持PCB板的干净整洁。

9.焊点表面必须有金属光泽,爬锡高度应超过焊点端头的1/2,焊盘和组件的焊锡成45度角度爬锡面,焊锡覆面率为80%以上,并且焊点无指纹,无松香,无冷焊等不良现象。

10.焊接时小焊点一般采用40W以下的烙铁进行焊接,大焊点采用50W以上的烙铁进行焊接,焊接时先把烙铁放在焊件上加热一会然后再加适量锡丝,烙铁和锡丝的时间间隔为1-3秒左右。

11.焊接时要均匀加热,烙铁要同时对引脚和焊盘加热,并同时将焊锡丝送入加热处。

12.焊接时烙铁尖脚侧面和组件触角侧面适度用轻力加以磨擦产生磨擦粗糙面使之充分将焊锡丝溶解,使焊锡与组件紧固连接。

13.对于氧化的焊接材料焊接时要先将氧化层去除再进行焊接,以保证焊接产品的质量。

14.焊接完成后先将焊锡丝移开然后再移开烙铁,前后顺序不能反。

15.焊接IC时要戴防静电手环,静电手环一端要接地良好,以防止将IC损坏。

16.在焊接的过程中,烙铁头要经常擦洗以免烙铁头沾有脏物或其它杂质而影响焊接点的光洁度,二是容易造成焊接点拉尖,虚焊等不良现象。

17.焊接完成后剪脚时,斜口钳要用好的,并且剪钳不能紧贴线路板,要离线路板2MM 左右,以防将焊点剪坏,只可剪去多余端。

二、焊接质量标准1.非金属化孔标准焊点截面1.1 标准焊点外观(截面)1.2 合格标准焊点基本要求1.2.1润湿脚①焊料对焊盘的润湿角θ1: 15 º≤θ1≤45 º②焊料对引线脚的润湿角θ2: 15 º≤θ2≤45 º③可接受的普通的焊点 15 º≤θ≤45 º,强电流焊点 30 º≤θ≤85 º1.2.2引线脚凸出高度[可见引线脚末端(a)]~ [Lmax=2.5mm]1.3 不合格焊点1.3.1润湿角①润湿角θ>85º②润湿角θ<15º(锡量过少)③对引线脚的θ>85º(虚焊)④对焊盘的θ>85º(虚焊)1.3.2引线脚凸出高度①引线脚末端不可见(引线脚本身有规定的除外)(包焊)② Lmax>2.5mm,末端a可见短路危险2. PCBA焊点标准2.1润湿面积①最佳的焊点:100%可焊区域润湿②可接受焊点:润湿区域大于可焊区域75%③不可接受焊点:润湿区域小于可焊区域75%2.2针孔合格焊点:①可接受:不超过目视5个可见针孔;②有孔洞紧挨元件脚但直径不超过0.15mm。

2.3拉尖不可接受焊点:①违反组装的最大高度要求或引线脚凸出高度要求。

②违反最小电气间隙,短路危险。

2.4桥连不可接受焊点:①桥连引致短路3. PCBA清洁度3.1合格标准①理想状况:PCBA上无锡珠、锡渣②可接受状况:锡珠、锡渣在线路板上可剥离的,直径θ/长度L≤0.13mm,每块锡板上≤3个,为合格;(直径>0.13mm为不合格)。

锡珠、锡渣在线路板上不可剥离的,直径θ/长度L≤0.26mm,每块锡板上≤3个,为合格;(直径>0.26mm为不合格)。

3.2不可接受状况①锡球:距离导线间距<0.13mm的锡球或>0.13mm②锡渣:未固定的锡珠、锡渣,及短路可能的其他污染③喷锡:焊锡过量-焊锡网3.3 板面清洁正常加锡点有松香(属免洗型)覆盖可接受,锡点因松香覆盖而发黑的不可接受。

4. PCBA主面要求4.1 合格标准①主面引线脚与孔壁的周边润湿大于180度可接受②焊点表面是凹面的润湿良好的焊点内引线脚的形状可辨识③引线脚的焊锡弯处不接触元件体或密封端4.2 焊点缺陷①引线脚的焊锡弯处接触元件体或密封端②主面引线脚绝缘层陷入焊点中③引线脚与焊锡破裂④焊点明显缺陷:润湿不良不可接受的缺陷:焊盘或引线脚不湿润三、焊锡点标准1、单面板焊锡点1.1 形式焊锡点对于插式元件的两种情形:①元件插入基板后需曲脚的焊锡点②元件插入基板后无需曲脚(直脚) 的焊锡点1.2外观特点①焊锡与铜片, 焊接面, 元件引脚完全融洽在一起, 且可明显看见元件脚。

②锡点表面光滑, 细腻, 发亮。

③焊锡将整个铜片焊接面完全覆盖, 焊锡与基板,面角度Q<90°, 标准焊示锡点,如图:2、焊锡点标准2.1多锡焊接时由于焊锡量使用太多,使零件脚及铜片焊接面均被焊锡覆盖着,使整个锡点象球型,元件脚不能看到。

①合格:焊锡点虽然肥大Q>90°,但焊锡与元件脚,铜片焊接面焊接良好,焊锡与元件脚,铜片焊接面完全融洽在一起,如右图。

②不良:焊锡与元件引脚, 铜片焊接状况差, 焊锡与元件脚/铜片焊接面不能完全融洽在一起, 且中间有极小的间隙, 元件引脚不能看到, 且Q>90°, 如左图。

2.2少锡上锡不足:焊锡、元件引脚、铜片焊接面在上锡过程中,由于焊锡量太少,或焊锡温度及其它方面原因等造成的少锡。

①合格:整个焊锡点, 焊锡覆盖铜片焊接面≥75%,元件脚四周完全上锡, 且上锡良好, 如右图。

②不良:整个焊锡点, 焊锡不能完全覆盖铜片焊接面<75%,元件四周亦不能完全上锡, 锡与元件脚接面有极小的间隙, 如左图。

2.3锡尖①合格:焊锡点锡尖, 只要该锡尖的高度或长度h<1.0mm, 而焊锡本身与元件脚、铜片焊接面焊接良好, 如右图。

②不良:焊锡点锡尖高度或长度h≥1.0mm, 且焊锡与元件脚、铜片焊接面焊接不好, 如左图。

2.4气孔①合格:焊锡与元件脚、铜片焊接面焊接良好, 锡点面仅有一个气孔且气孔要小于该元件脚的一半, 或孔深<0.2mm, 且不是通孔,只是焊锡点面上有气孔, 该气孔没有通到焊接面上, 如右图。

②不良:焊锡点有两个或以上气孔, 或气孔是通孔, 或气孔大于该元件脚半径, 如左图。

2.5起铜皮①合格:焊锡与元件脚、铜片焊接面焊接良好, 但铜皮有翻起h<0.1mm,且铜皮翻起小于整个Pad位的30%, 如右图。

②不良:焊锡与元件脚、铜片焊接面焊接一般, 但铜皮翻起h>0.1mm,且翘起面积S>30%·F以上(F为整个焊盘的面积), 如左图。

2.6焊锡点高度对焊锡点元件脚在基板上的高度要求以保证焊接点有足够的机械强度。

①合格:元件脚在基板上高度0.5<h≤2.0mm, 焊锡与元件脚,铜片焊接面焊接良好, 元件脚在焊点中可明显看见, 如右图。

杭州图软科技有限公司②不良:元件脚在基板上的高度h<0.5mm或h>2.0mm, 造成整个锡点为少锡, 不露元件脚, 多锡或大锡点等不良现象, 如左图。

注:对用于固定零件的插脚,如变压器或接线端子的插脚高度,可接受2.5mm为限。

3、焊锡点不可接受的缺陷焊锡点在基板焊锡点中有些不良锡点绝对不可接收,列举部分如下:①冷焊(假焊/虚焊) 如图:②焊桥(短路),锡桥,连焊,如图:③溅锡, 如图:④锡球, 锡渣, 脚碎, 如图:⑤豆腐渣, 焊锡点粗糙, 如图:⑥多层锡, 如图:⑦开孔(针孔),如图:第9 页。
