【配套K12】新课标2019届高考物理一轮复习第10章电磁感应第一节电磁感应现象楞次定律达标诊断高效
第一节电磁感应现象楞次定律(建议用时：60分钟)一、单项选择题1．下列图中能产生感应电流的是( )解析：选B.根据产生感应电流的条件：A中，电路没闭合，无感应电流；B中，电路闭合，且垂直磁感线的平面的面积增大，即闭合电路的磁通量增大，有感应电流；C中，穿过闭合线圈的磁感线相互抵消，磁通量恒为零，无感应电流；D中，闭合回路中的磁通量不发生变化，无感应电流．2．物理课上，老师做了一个奇妙的“跳环实验”．如图所示，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环．闭合开关S的瞬间，套环立刻跳起．某同学另找来器材再探究此实验．他连接好电路，经重复实验，线圈上的套环均未动．对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是( )A．线圈接在了直流电源上B．电源电压过高C．所选线圈的匝数过多D．所用套环的材料与老师的不同解析：选D.无论实验用的是交流电还是直流电，闭合开关S的瞬间，穿过套环的磁通量均增加，只要套环的材料是导体，套环中就能产生感应电流，套环就会跳起．如果套环是用塑料做的，则不能产生感应电流，也就不会受安培力作用而跳起，选项D正确．3．(2018·浙江宁波模拟)如图甲所示，在同一平面内有两个圆环A、B，圆环A将圆环B分为面积相等的两部分，以图甲中A环电流沿顺时针方向为正，当圆环A中的电流如图乙所示变化时，下列说法正确的是( )A ．B 中始终没有感应电流B ．B 中有顺时针方向的感应电流C ．B 中有逆时针方向的感应电流D ．B 中的感应电流先沿顺时针方向，后沿逆时针方向解析：选B.由安培定则可知，环A 产生的磁场分布，环内垂直纸面向里，环外垂直纸面向外，由于内部的磁场大于外部的磁场，由矢量的叠加原理可知B 环总磁通量向里；当导线中的电流强度I 逐步减小时，导致环产生感应电流．根据楞次定律，则有感应电流的方向顺时针；同理，当导线中的电流强度I 反向逐渐增大时，导致环产生感应电流．根据楞次定律，则感应电流的方向为顺时针，故B 正确，A 、C 、D 错误．4．如图甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i 随时间t 的变化关系如图乙所示．在0～T 2时间内，直导线中电流向上，则在T 2～T 时间内，线框中感应电流的方向与所受安培力的合力方向分别是( )A ．顺时针，向左B ．逆时针，向右C ．顺时针，向右D ．逆时针，向左解析：选B.在0～T 2时间内，直导线中电流向上，由题图乙知，在T 2～T 时间内，直导线电流方向也向上，根据安培定则知，导线右侧磁场的方向垂直纸面向里，电流逐渐增大，则磁场逐渐增强，根据楞次定律，金属线框中产生逆时针方向的感应电流．根据左手定则，金属线框左边受到的安培力方向向右，右边受到的安培力方向向左，离导线越近，磁场越强，则左边受到的安培力大于右边受到的安培力，所以金属线框所受安培力的合力方向向右，故B 正确，A 、C 、D 错误．5.(2018·山东烟台模拟)如图所示，通电导线MN 与单匝矩形线圈abcd 共面，位置靠近ab 且相互绝缘．当矩形线圈突然向右运动时，线圈所受安培力的合力方向( )A ．向左B ．向右C．垂直纸面向外D．垂直纸面向里解析：选A.根据楞次定律，“来拒去留”，感应电流的效果总是阻碍相对运动，所以线圈向右运动时所受安培力向左．6.(2018·佛山模拟)如图所示，一个金属圆环水平放置在竖直向上的匀强磁场中，若要使圆环中产生如箭头所示方向的瞬时感应电流，下列方法可行的是( )A．使匀强磁场的磁感应强度均匀增大B．使圆环绕水平轴ab如图转动30°C．使圆环绕水平轴cd如图转动30°D．保持圆环水平并使其绕过圆心的竖直轴转动解析：选A.根据右手定则，圆环中感应电流产生的磁场竖直向下与原磁场方向相反，根据楞次定律，说明圆环磁通量在增大．磁场增强则磁通量增大，A正确；使圆环绕水平轴ab 或cd转动30°，圆环在中性面上的投影面积减小，磁通量减小，只会产生与图示方向反向的感应电流，B、C错误；保持圆环水平并使其绕过圆心的竖直轴转动，圆环仍与磁场垂直，磁通量不变，不会产生感应电流，D错误．7.如图所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块( )A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大解析：选C.小磁块在铜管中下落，产生电磁感应现象，根据楞次定律的推论——阻碍相对运动可知，小磁块下落过程中受到向上的电磁阻力，而在塑料管中下落，没有电磁感应现象，小磁块做自由落体运动，故C正确．8.如图所示，A为水平放置的胶木圆盘，在其侧面均匀分布着负电荷，在A的正上方用绝缘丝线悬挂一个金属圆环B，使B的环面水平且与圆盘面平行，其轴线与胶木盘A的轴线OO′重合．现使胶木盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，则( )A．金属环B的面积有扩大的趋势，丝线受到的拉力增大B．金属环B的面积有缩小的趋势，丝线受到的拉力减小C．金属环B的面积有扩大的趋势，丝线受到的拉力减小D．金属环B的面积有缩小的趋势，丝线受到的拉力增大解析：选B.使胶木盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，ω增大，等效电流增大，产生B增大，则金属环B内磁通量增大，根据楞次定律，金属环B的面积有缩小的趋势，丝线受到的拉力减小，选项B正确．9.(2018·衡水冀州中学月考)如图所示为两组同心闭合线圈的俯视图，若内线圈的电流I1为图中所示的方向，则当I1增大时，外线圈中的感应电流I2的方向及I2受到的安培力F的方向分别为( )A．I2沿顺时针方向，F沿半径指向圆心B．I2沿顺时针方向，F沿半径背离圆心C．I2沿逆时针方向，F沿半径指向圆心D．I2沿逆时针方向，F沿半径背离圆心解析：选D.内线圈通有题图所示方向的电流I1，当I1增大时，导致穿过外线圈的磁通量增大，由楞次定律可得，外线圈中的感应电流I2的方向为沿逆时针方向；由于外线圈处于内线圈产生的磁场中，由左手定则可得，I2受到的安培力F的方向沿半径背离圆心，故D正确．10．(2018·郑州一中联考)如图所示，固定于水平面上的金属架abcd处在竖直向下的匀强磁场中，金属棒MN沿框架以速度v向右做匀速运动．t＝0时，磁感应强度为B0，此时MN 到达的位置恰好使MbcN构成一个边长为1的正方形．为使MN棒中不产生感应电流，从t＝0开始，磁感应强度B随时间t变化的示意图应为( )解析：选C.根据楞次定律，若闭合回路内的磁通量不发生变化，则无感应电流产生．从t ＝0开始经过时间t则线框面积变化为S＝1×(1＋vt)＝1＋vt，则磁通量Φ＝BS＝B(1＋vt)＝B0×1，即磁通量等于t＝0时的磁通量．代入可得B＝B01＋vt，随着时间的延长，磁感应强度无限接近于0，但又不会等于0，选项C对，A、B、D错．11.(2018·西安模拟)如图所示，矩形闭合线圈abcd竖直放置，OO′是它的对称轴，通电直导线AB与OO′平行，且AB、OO′所在平面与线圈平面垂直，如要在线圈中形成方向为abcda的感应电流，可行的做法是( ) A．AB中电流I逐渐增大B．AB中电流I先增大后减小C．导线AB正对OO′靠近线圈D．线圈绕OO′轴逆时针转动90°(俯视)解析：选D.由于通电直导线AB与OO′平行，且AB、OO′所在平面与线圈平面垂直．AB中电流如何变化，或AB正对OO′靠近线圈或远离线圈，线圈中磁通量均为零，不能在线圈中产生感应电流，选项A、B、C错误；线圈绕OO′轴逆时针转动90°(俯视)，由楞次定律可知，在线圈中形成方向为abcda的感应电流，选项D正确．二、多项选择题12．(2018·景德镇模拟)如图所示，一根长导线弯曲成“”形，通以直流电I，正中间用绝缘线悬挂一金属环C，环与导线处于同一竖直平面内．在电流I增大的过程中，下列判断正确的是( )A．金属环中无感应电流产生B．金属环中有逆时针方向的感应电流C．悬挂金属环C的竖直线的拉力大于环的重力D．悬挂金属环C的竖直线的拉力小于环的重力解析：选BC.Φ＝BS，S不变，I增大，B增大，所以有感应电流产生，A错误．由楞次定律得，感应电流方向沿逆时针，B正确．由圆的上半部分B大于下半部分，所以安培力以上半圆为主，I方向向左，B垂直纸面向里，F安方向向下，所以F拉＝mg＋F安，拉力大于重力，C正确，D错误．13.如图所示，光滑平行金属导轨PP′和QQ′都处于同一水平面内，P和Q之间连接一电阻R，整个装置处于竖直向下的匀强磁场中．现垂直于导轨放置一根导体棒MN，用一水平向右的力F拉动导体棒MN，以下关于导体棒MN中感应电流方向和它所受安培力方向的说法正确的是( )A．感应电流方向是N→MB．感应电流方向是M→NC．安培力水平向左D．安培力水平向右解析：选AC.棒向右平动，根据右手定则可判断，感应电流方向为由N→M，A正确，B错误；再由左手定则可判定棒所受安培力的方向为水平向左，C正确，D错误．14.(2018·泸州质检)如图所示，两个线圈套在同一个铁芯上，线圈的绕向在图中已经标出．左线圈连着平行导轨M和N，导轨电阻不计，在导轨垂直方向上放着金属棒ab，金属棒处在垂直于纸面向外的匀强磁场中，下列说法中正确的是( )A．当金属棒ab向右匀速运动时，a点电势高于b点，c点电势高于d点B．当金属棒ab向右匀速运动时，b点电势高于a点，c点与d点等电势C．当金属棒ab向右加速运动时，b点电势高于a点，c点电势高于d点D．当金属棒ab向右加速运动时，b点电势高于a点，d点电势高于c点解析：选BD.当金属棒向右匀速运动而切割磁感线时，金属棒产生恒定感应电动势，由右手定则判断电流方向为a→b.根据电流从电源(ab相当于电源)正极流出沿外电路回到电源负极的特点，可以判断b点电势高于a点．又左线圈中的感应电动势恒定，则感应电流也恒定，所以穿过右线圈的磁通量保持不变，不产生感应电流．当ab向右做加速运动时，由右手定则可推断φb>φa，电流沿逆时针方向．又由E＝Blv可知ab导体两端的E不断增大，那么左边电路中的感应电流也不断增大，由安培定则可判断它在铁芯中的磁感线方向是沿逆时针方向的，并且场强不断增强，所以右边电路线圈中向上的磁通量不断增加．由楞次定律可判断右边电路的感应电流方向应沿逆时针，而在右线圈组成的电路中，感应电动势仅产生在绕在铁芯上的那部分线圈上．把这个线圈看做电源，由于电流是从c沿内电路(即右线圈)流向d，因此d点电势高于c点，综上可得，选项B、D正确．15．如图所示，在两个沿竖直方向的匀强磁场中，分别放入两个完全一样的水平金属圆盘a 和b.它们可以绕竖直轴自由转动，用导线通过电刷把它们相连．当圆盘a转动时，下列说法错误的是( )A．圆盘b总是与a沿相同方向转动B．圆盘b总是与a沿相反方向转动C．若B1、B2同向，则a、b转向相同D．若B1、B2反向，则a、b转向相同解析：选ABC.当圆盘a转动时，由于切割磁感线而产生感应电流，该电流流入b盘中，在磁场中由于受安培力b盘会转动．但若不知B1、B2的方向关系，则b盘与a盘的转向关系将无法确定，故A、B错误．设B1、B2同向且向上，a盘逆时针转动，则由右手定则可知a盘中的感应电流由a→a′，b盘受力将顺时针转动，故C错误．同理可判定D项正确．。
2019年高中一轮复习物理通用版讲义：第十单元+电磁感应
教材回顾(一)电磁感应现象__楞次定律一、磁通量1．磁通量(1)概念：闭合电路的面积S与垂直穿过它的磁感应强度B的乘积。
(2)公式：Φ＝BS。
(3)单位：1 Wb＝1_T·m2。
(4)公式的适用条件①匀强磁场。
②磁感线的方向与平面垂直，即B⊥S。
(5)是标量，但有方向。
(6)磁通量的变化量ΔΦ＝Φ2－Φ1，注意正方向的选取。
2．磁通量发生变化的三种常见情况(1)磁场强弱不变，回路面积改变。
(2)回路面积不变，磁场强弱改变。
(3)回路面积和磁场强弱均不变，但磁场方向与回路平面的夹角发生改变。
[小题速验]如图所示，穿过线圈a、b的磁通量Φa、Φb大小关系如何？答案：Φa>Φb二、电磁感应1．定义当穿过闭合电路的磁通量发生变化时，电路中就有电流产生，这种现象叫做电磁感应。
在电磁感应现象中产生的电流叫做感应电流。
2．产生感应电流的条件(1)电路闭合。
(2)穿过闭合电路的磁通量发生变化。
注意：无论回路是否闭合，只要穿过回路的磁通量发生变化，回路中就有感应电动势产生。
[小题速验][多选]彼此绝缘、相互垂直的两根通电直导线与闭合线圈共面，当两导线中的电流均增大时，下图中闭合线圈一定产生感应电流的是()答案：CD三、感应电流的方向1．楞次定律(1)内容：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
(2)适用范围：一切电磁感应现象。
[深化理解]楞次定律中“阻碍”的含义2．右手定则(1)内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内，让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。
(2)适用范围：导体切割磁感线产生感应电流的情况。
[小题速验](判断正误)1．由楞次定律知，感应电流的磁场一定与引起感应电流的磁场方向相反。
() 2．回路不闭合，穿过回路的磁通量变化时，也会产生“阻碍”作用。
()3．感应电流的磁场一定阻碍引起感应电流的磁场的磁通量的变化。
【课标通用版】2019届高考物理一轮教案：第10章-电磁感应(Word版,含答案)
第十章电磁感应[全国卷5年考情分析]磁通量(Ⅰ)自感、涡流(Ⅰ)以上2个考点未曾独立命题第1节电磁感应现象__楞次定律(1)闭合电路内只要有磁通量，就有感应电流产生。
(×)(2)穿过线圈的磁通量和线圈的匝数无关。
(√)(3)线框不闭合时，即使穿过线框的磁通量发生变化，线框中也没有感应电流产生。
(√)(4)当导体切割磁感线时，一定产生感应电动势。
(√)(5)由楞次定律知，感应电流的磁场一定与引起感应电流的磁场方向相反。
(×)(6)感应电流的磁场一定阻碍引起感应电流的磁场的磁通量的变化。
(√)◎物理学史判断(1)1831年，英国物理学家法拉第发现了——电磁感应现象。
(√)(2)1834年，俄国物理学家楞次总结了确定感应电流方向的定律——楞次定律。
(√)1．磁通量没有方向，但有正、负之分。
2．感应电流的产生条件表述一、表述二本质相同。
3．右手定则常用于感应电流产生条件表述一对应的问题，楞次定律对表述一、表述二对应的问题都适用。
4．楞次定律的本质是能量守恒。
5．解题中常用到的二级结论：(1)楞次定律的三个推广含义：“增反减同”“增缩减扩”“来拒去留”。
(2)楞次定律的双解：①“加速向左运动”与“减速向右运动”等效。
②“×增加”与“·减少”所产生的感应电流方向一样，反之亦然。
突破点(一) 对电磁感应现象的理解和判断1．判断产生感应电流的两种方法(1)闭合电路的一部分导体切割磁感线，产生“动生电流”。
(2)“感生电流”，即导体回路必须闭合，穿过闭合导体回路的磁通量发生变化，二者缺一不可。
2．常见的产生感应电流的三种情况[题点全练]。
(新课标)2019届高考物理一轮复习 第10章 电磁感应 第一节 电磁感应现象 楞次定律达标诊断高效训练【优品
第一节电磁感应现象楞次定律(建议用时：60分钟)一、单项选择题1．下列图中能产生感应电流的是( )解析：选B.根据产生感应电流的条件：A中，电路没闭合，无感应电流；B中，电路闭合，且垂直磁感线的平面的面积增大，即闭合电路的磁通量增大，有感应电流；C中，穿过闭合线圈的磁感线相互抵消，磁通量恒为零，无感应电流；D中，闭合回路中的磁通量不发生变化，无感应电流．2．物理课上，老师做了一个奇妙的“跳环实验”．如图所示，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环．闭合开关S的瞬间，套环立刻跳起．某同学另找来器材再探究此实验．他连接好电路，经重复实验，线圈上的套环均未动．对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是( )A．线圈接在了直流电源上B．电源电压过高C．所选线圈的匝数过多D．所用套环的材料与老师的不同解析：选D.无论实验用的是交流电还是直流电，闭合开关S的瞬间，穿过套环的磁通量均增加，只要套环的材料是导体，套环中就能产生感应电流，套环就会跳起．如果套环是用塑料做的，则不能产生感应电流，也就不会受安培力作用而跳起，选项D正确．3．(2018·浙江宁波模拟)如图甲所示，在同一平面内有两个圆环A、B，圆环A将圆环B分为面积相等的两部分，以图甲中A环电流沿顺时针方向为正，当圆环A中的电流如图乙所示变化时，下列说法正确的是( )A ．B 中始终没有感应电流B ．B 中有顺时针方向的感应电流C ．B 中有逆时针方向的感应电流D ．B 中的感应电流先沿顺时针方向，后沿逆时针方向解析：选B.由安培定则可知，环A 产生的磁场分布，环内垂直纸面向里，环外垂直纸面向外，由于内部的磁场大于外部的磁场，由矢量的叠加原理可知B 环总磁通量向里；当导线中的电流强度I 逐步减小时，导致环产生感应电流．根据楞次定律，则有感应电流的方向顺时针；同理，当导线中的电流强度I 反向逐渐增大时，导致环产生感应电流．根据楞次定律，则感应电流的方向为顺时针，故B 正确，A 、C 、D 错误．4．如图甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i 随时间t 的变化关系如图乙所示．在0～T 2时间内，直导线中电流向上，则在T 2～T 时间内，线框中感应电流的方向与所受安培力的合力方向分别是( )A ．顺时针，向左B ．逆时针，向右C ．顺时针，向右D ．逆时针，向左解析：选B.在0～T 2时间内，直导线中电流向上，由题图乙知，在T 2～T 时间内，直导线电流方向也向上，根据安培定则知，导线右侧磁场的方向垂直纸面向里，电流逐渐增大，则磁场逐渐增强，根据楞次定律，金属线框中产生逆时针方向的感应电流．根据左手定则，金属线框左边受到的安培力方向向右，右边受到的安培力方向向左，离导线越近，磁场越强，则左边受到的安培力大于右边受到的安培力，所以金属线框所受安培力的合力方向向右，故B 正确，A 、C 、D 错误．5.(2018·山东烟台模拟)如图所示，通电导线MN 与单匝矩形线圈abcd 共面，位置靠近ab 且相互绝缘．当矩形线圈突然向右运动时，线圈所受安培力的合力方向( )A ．向左B ．向右C ．垂直纸面向外D ．垂直纸面向里解析：选A.根据楞次定律，“来拒去留”，感应电流的效果总是阻碍相对运动，所以线圈向右运动时所受安培力向左．6.(2018·佛山模拟)如图所示，一个金属圆环水平放置在竖直向上的匀强磁场中，若要使圆环中产生如箭头所示方向的瞬时感应电流，下列方法可行的是( )A．使匀强磁场的磁感应强度均匀增大B．使圆环绕水平轴ab如图转动30°C．使圆环绕水平轴cd如图转动30°D．保持圆环水平并使其绕过圆心的竖直轴转动解析：选A.根据右手定则，圆环中感应电流产生的磁场竖直向下与原磁场方向相反，根据楞次定律，说明圆环磁通量在增大．磁场增强则磁通量增大，A正确；使圆环绕水平轴ab或cd转动30°，圆环在中性面上的投影面积减小，磁通量减小，只会产生与图示方向反向的感应电流，B、C错误；保持圆环水平并使其绕过圆心的竖直轴转动，圆环仍与磁场垂直，磁通量不变，不会产生感应电流，D错误．7.如图所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块( )A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大解析：选C.小磁块在铜管中下落，产生电磁感应现象，根据楞次定律的推论——阻碍相对运动可知，小磁块下落过程中受到向上的电磁阻力，而在塑料管中下落，没有电磁感应现象，小磁块做自由落体运动，故C正确．8.如图所示，A为水平放置的胶木圆盘，在其侧面均匀分布着负电荷，在A的正上方用绝缘丝线悬挂一个金属圆环B，使B的环面水平且与圆盘面平行，其轴线与胶木盘A的轴线OO′重合．现使胶木盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，则( )A．金属环B的面积有扩大的趋势，丝线受到的拉力增大B．金属环B的面积有缩小的趋势，丝线受到的拉力减小C．金属环B的面积有扩大的趋势，丝线受到的拉力减小D．金属环B的面积有缩小的趋势，丝线受到的拉力增大解析：选B.使胶木盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，ω增大，等效电流增大，产生B增大，则金属环B内磁通量增大，根据楞次定律，金属环B的面积有缩小的趋势，丝线受到的拉力减小，选项B正确．9.(2018·衡水冀州中学月考)如图所示为两组同心闭合线圈的俯视图，若内线圈的电流I1为图中所示的方向，则当I1增大时，外线圈中的感应电流I2的方向及I2受到的安培力F的方向分别为( )A．I2沿顺时针方向，F沿半径指向圆心B．I2沿顺时针方向，F沿半径背离圆心C．I2沿逆时针方向，F沿半径指向圆心D．I2沿逆时针方向，F沿半径背离圆心解析：选D.内线圈通有题图所示方向的电流I1，当I1增大时，导致穿过外线圈的磁通量增大，由楞次定律可得，外线圈中的感应电流I2的方向为沿逆时针方向；由于外线圈处于内线圈产生的磁场中，由左手定则可得，I2受到的安培力F的方向沿半径背离圆心，故D正确．10．(2018·郑州一中联考)如图所示，固定于水平面上的金属架abcd处在竖直向下的匀强磁场中，金属棒MN沿框架以速度v向右做匀速运动．t＝0时，磁感应强度为B0，此时MN到达的位置恰好使MbcN构成一个边长为1的正方形．为使MN棒中不产生感应电流，从t＝0开始，磁感应强度B随时间t变化的示意图应为( )解析：选C.根据楞次定律，若闭合回路内的磁通量不发生变化，则无感应电流产生．从t＝0开始经过时间t则线框面积变化为S＝1×(1＋vt)＝1＋vt，则磁通量Φ＝BS＝B(1＋vt)＝B0×1，即磁通量等于t＝0时的磁通量．代入可得B＝B01＋vt，随着时间的延长，磁感应强度无限接近于0，但又不会等于0，选项C对，A、B、D错．11.(2018·西安模拟)如图所示，矩形闭合线圈abcd竖直放置，OO′是它的对称轴，通电直导线AB与OO′平行，且AB、OO′所在平面与线圈平面垂直，如要在线圈中形成方向为abcda的感应电流，可行的做法是( )A．AB中电流I逐渐增大B．AB中电流I先增大后减小C．导线AB正对OO′靠近线圈D．线圈绕OO′轴逆时针转动90°(俯视)解析：选D.由于通电直导线AB与OO′平行，且AB、OO′所在平面与线圈平面垂直．AB中电流如何变化，或AB正对OO′靠近线圈或远离线圈，线圈中磁通量均为零，不能在线圈中产生感应电流，选项A、B、C错误；线圈绕OO′轴逆时针转动90°(俯视)，由楞次定律可知，在线圈中形成方向为abcda的感应电流，选项D正确．二、多项选择题12．(2018·景德镇模拟)如图所示，一根长导线弯曲成“”形，通以直流电I，正中间用绝缘线悬挂一金属环C，环与导线处于同一竖直平面内．在电流I增大的过程中，下列判断正确的是( )A．金属环中无感应电流产生B．金属环中有逆时针方向的感应电流C．悬挂金属环C的竖直线的拉力大于环的重力D．悬挂金属环C的竖直线的拉力小于环的重力解析：选BC.Φ＝BS，S不变，I增大，B增大，所以有感应电流产生，A错误．由楞次定律得，感应电流方向沿逆时针，B正确．由圆的上半部分B大于下半部分，所以安培力以上半圆为主，I方向向左，B垂直纸面向里，F安方向向下，所以F拉＝mg＋F安，拉力大于重力，C正确，D错误．13.如图所示，光滑平行金属导轨PP′和QQ′都处于同一水平面内，P和Q之间连接一电阻R，整个装置处于竖直向下的匀强磁场中．现垂直于导轨放置一根导体棒MN，用一水平向右的力F拉动导体棒MN，以下关于导体棒MN中感应电流方向和它所受安培力方向的说法正确的是( )A．感应电流方向是N→MB．感应电流方向是M→NC．安培力水平向左D．安培力水平向右解析：选AC.棒向右平动，根据右手定则可判断，感应电流方向为由N→M，A正确，B错误；再由左手定则可判定棒所受安培力的方向为水平向左，C正确，D错误．14.(2018·泸州质检)如图所示，两个线圈套在同一个铁芯上，线圈的绕向在图中已经标出．左线圈连着平行导轨M和N，导轨电阻不计，在导轨垂直方向上放着金属棒ab，金属棒处在垂直于纸面向外的匀强磁场中，下列说法中正确的是( )A．当金属棒ab向右匀速运动时，a点电势高于b点，c点电势高于d点B．当金属棒ab向右匀速运动时，b点电势高于a点，c点与d点等电势C．当金属棒ab向右加速运动时，b点电势高于a点，c点电势高于d点D．当金属棒ab向右加速运动时，b点电势高于a点，d点电势高于c点解析：选BD.当金属棒向右匀速运动而切割磁感线时，金属棒产生恒定感应电动势，由右手定则判断电流方向为a→b.根据电流从电源(ab相当于电源)正极流出沿外电路回到电源负极的特点，可以判断b点电势高于a点．又左线圈中的感应电动势恒定，则感应电流也恒定，所以穿过右线圈的磁通量保持不变，不产生感应电流．当ab向右做加速运动时，由右手定则可推断φb>φa，电流沿逆时针方向．又由E＝Blv可知ab导体两端的E不断增大，那么左边电路中的感应电流也不断增大，由安培定则可判断它在铁芯中的磁感线方向是沿逆时针方向的，并且场强不断增强，所以右边电路线圈中向上的磁通量不断增加．由楞次定律可判断右边电路的感应电流方向应沿逆时针，而在右线圈组成的电路中，感应电动势仅产生在绕在铁芯上的那部分线圈上．把这个线圈看做电源，由于电流是从c沿内电路(即右线圈)流向d，因此d点电势高于c 点，综上可得，选项B、D正确．15．如图所示，在两个沿竖直方向的匀强磁场中，分别放入两个完全一样的水平金属圆盘a和b.它们可以绕竖直轴自由转动，用导线通过电刷把它们相连．当圆盘a转动时，下列说法错误的是( )A．圆盘b总是与a沿相同方向转动B．圆盘b总是与a沿相反方向转动C．若B1、B2同向，则a、b转向相同D．若B1、B2反向，则a、b转向相同解析：选ABC.当圆盘a转动时，由于切割磁感线而产生感应电流，该电流流入b盘中，在磁场中由于受安培力b盘会转动．但若不知B1、B2的方向关系，则b盘与a盘的转向关系将无法确定，故A、B错误．设B1、B2同向且向上，a盘逆时针转动，则由右手定则可知a盘中的感应电流由a→a′，b盘受力将顺时针转动，故C错误．同理可判定D项正确．。

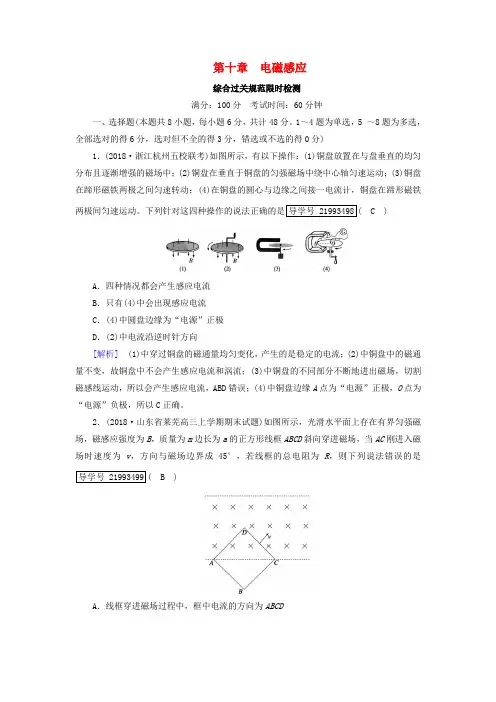

2019年高考物理一轮复习 第10章 电磁感应 新人教版
第十章电磁感应综合过关规范限时检测满分：100分考试时间：60分钟一、选择题(本题共8小题，每小题6分，共计48分。
1～4题为单选，5 ～8题为多选，全部选对的得6分，选对但不全的得3分，错选或不选的得0分)1．(2018·浙江杭州五校联考)如图所示，有以下操作：(1)铜盘放置在与盘垂直的均匀分布且逐渐增强的磁场中；(2)铜盘在垂直于铜盘的匀强磁场中绕中心轴匀速运动；(3)铜盘在蹄形磁铁两极之间匀速转动；(4)在铜盘的圆心与边缘之间接一电流计，铜盘在蹄形磁铁两极间匀速运动。
下列针对这四种操作的说法正确的是导学号 21993498( C )A．四种情况都会产生感应电流B．只有(4)中会出现感应电流C．(4)中圆盘边缘为“电源”正极D．(2)中电流沿逆时针方向[解析](1)中穿过铜盘的磁通量均匀变化，产生的是稳定的电流；(2)中铜盘中的磁通量不变，故铜盘中不会产生感应电流和涡流；(3)中铜盘的不同部分不断地进出磁场，切割磁感线运动，所以会产生感应电流，ABD错误；(4)中铜盘边缘A点为“电源”正极，O点为“电源”负极，所以C正确。
2．(2018·山东省莱芜高三上学期期末试题)如图所示，光滑水平面上存在有界匀强磁场，磁感应强度为B，质量为m边长为a的正方形线框ABCD斜向穿进磁场，当AC刚进入磁场时速度为v，方向与磁场边界成45°，若线框的总电阻为R，则下列说法错误的是导学号 21993499( B )A．线框穿进磁场过程中，框中电流的方向为ABCDB ．AC 刚进入磁场时线框中感应电流为2Bav RC ．AC 刚进入磁场时线框所受安培力为2B 2a 2v RD ．此时CD 两端电压为34Bav [解析] 线框进入磁场的过程中穿过线框的磁通量增大，由楞次定律可知，感应电流的磁场的方向向外，则感应电流的方向为ABCD 方向，故A 正确； AC 刚进入磁场时CD 边切割磁感线，AD 边不切割磁感线，所以产生的感应电动势：E ＝Bav ，则线框中感应电流为：I ＝E R ＝Bav R ；故CD 两端的电压为U ＝I ·34R ＝34Bav ，故B 错误，D 正确； AC 刚进入磁场时线框的CD 边产生的安培力与v 的方向相反，AD 边受到的安培力的方向垂直于AD 向下，它们的大小都是：F ＝BIa ，由几何关系可以看出，AD 边与CD 边受到的安培力的方向相互垂直，所以AC 刚进入磁场时线框所受安培力为AD 边与CD 边受到的安培力的矢量合，即：F 合＝2F ＝2B 2a 2v R，方向竖直向下，故C 正确。
2019届高考一轮复习物理(经典版)课件：第10章 电磁感应10-1
24
板块一
板块二
板块三
高考一轮总复习 ·物理 （经典版）
A.ab 向右运动，同时 θ 角减小 B.使磁感应强度 B 减小，同时 θ 角也减小 C.ab 向左运动，同时增大磁感应强度 B D.ab 向右运动，同时增大磁感应强度 B 和夹角 θ(0° <θ<90° )
25
板块一
板块二
板块三
高考一轮总复习 ·物理 （经典版）
10 感应电流 □
。
11
板块一
板块二
板块三
高考一轮总复习 ·物理 （经典版）
5.能量转化 发生电磁感应现象时，机械能或其他形式的能转化为 11 电能 。 □ 【知识点 3】 1.楞次定律 (1)内容： 感应电流产生的磁场总要 电流的 楞次定律 Ⅱ
阻碍
引起感应
磁通量 的变化。 磁通量 变化的情况。Leabharlann (2)适用范围：适用于一切回路
比值 ， 即
8
板块一
板块二
板块三
高考一轮总复习 ·物理 （经典版）
【知识点 2】 时，电路中有 (1)电路 (2)磁通量
电磁感应现象
Ⅰ
1.电磁感应现象：当闭合电路的 2.产生感应电流的条件
磁通量
发生改变
感应电流 产生的现象。 闭合 变化
。 。
9
板块一
板块二
板块三
高考一轮总复习 ·物理 （经典版）
解析
设此时回路的面积为 S，由题意得磁通量 Φ＝
BScosθ，对选项 A，S 增大，θ 减小，cosθ 增大，则 Φ 增大， 故选项 A 正确；对选项 B，θ 减小，cosθ 增大，又 B 减小， 故 Φ 可能不变，选项 B 错误；对选项 C，S 减小，B 增大， Φ 可能不变，故选项 C 错误；对选项 D，S 增大，B 增大， θ 增大，cosθ 减小，Φ 可能不变，故选项 D 错误。
2019版高考物理大一轮复习课件：第十章 电磁感应 基础课1 精品
2.(2018·聊城模拟)(多选)航母上飞机弹射起飞是利用电磁驱动来实现的。电磁驱动 原理如图 14 所示，当固定线圈上突然通过直流电流时，线圈端点的金属环被弹射 出去。现在固定线圈左侧同一位置，先后放有分别用横截面积相等的铜和铝导线 制成形状、大小相同的两个闭合环，且电阻率 ρ 铜<ρ 铝。闭合开关 S 的瞬间( )
答案 A
3.现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开 关按如图5所示连接。下列说法正确的是( )
A.开关闭合后，线圈 A 插入或拔出都会引起电流计指针偏转 B.线圈 A 插入线圈 B 中后，开关闭合和断开的瞬间，电流计指针均不会偏转 图5 C.开关闭合后，滑动变阻器的滑片 P 匀速滑动，会使电流计指针静止在中央零刻度 D.开关闭合后，只有滑动变阻器的滑片 P 加速滑动，电流计指针才能偏转
磁感应定律、E－t图 Ⅱ Ⅱ卷·T15：转 T24：电磁感应中的力、象
动切割和电 电综合
Ⅰ 路综合
Ⅲ卷·T25：电磁感应中
Ⅲ卷·T15：楞次定律、 安培定则
的力、电综合
基础课1 电磁感应现象 楞次定律
知识排查
磁通量
1.磁通量 (1)定义：把磁场中穿过磁场某一面积S的磁感线的__条__数__定义为穿过该面积的磁通量。 (2)公式：Φ＝___B_S___(B⊥S)；单位：韦伯(Wb)。 (3)矢标性：磁通量是___标__量__，但有正负。
A.Q 环内有顺时针方向的感应电流
图7
B.Q 环内有逆时针方向的感应电流
C.P 环内有顺时针方向的感应电流
D.P 环内有逆时针方向的感应电流
解析 由楞次定律可知P环内有逆时针方向的感应电流，Q环内没有感应电流产生， 故选项A、B、C错误，D正确。 答案 D
2019高考物理一轮复习第10章学案01 电磁感应基础 [解析]
第十章电磁感应高考导航学案01 电磁感应基础知识点一、磁通量Ⅰ1．定义：匀强磁场中，磁感应强度(B)与垂直磁场方向的面积(S)的乘积叫作穿过这个面积的磁通量，简称磁通。
可以理解为穿过某一面积的磁感线条数。
2．公式：Φ＝BS。
①匀强磁场B；②S是垂直磁场中的有效面积S⊥；③与线圈匝数n无关。
3．单位：韦伯(Wb)，1 Wb＝1 T·m2。
5．标量性：磁通量是标量，但有正负之分。
正负是人为规定的，即任何一个平面都有正、反两面，若规定磁感线从正面穿入时磁通量为正，则磁感线从反面穿入时为负。
6．磁通量的变化量：穿过某个平面的磁通量的变化量等于末磁通量Φ2与初磁通量Φ1的差值。
7．磁通量的变化率(磁通量变化的快慢)：磁通量的变化量与发生此变化所用时间的比值。
知识点二、电磁感应现象Ⅰ1．电磁感应现象：当穿过闭合电路的磁通量发生改变时，电路中有感应电流产生的现象。
2．产生感应电流的条件：(1)电路闭合；(2)磁通量发生变化。
3．电磁感应现象的实质：磁通量的变化在回路中产生了感应电动势，如果回路闭合则产生感应电流；如果不闭合，则只产生感应电动势，而不产生感应电流。
4．能量转化：将机械能或其他形式的能转化为电能，在电路中又将电能转化为其他形式的能。
知识点三、法拉第电磁感应定律Ⅱ1．感应电动势：在电磁感应现象中产生的电动势。
(1) 产生条件：穿过回路的磁通量发生改变，与电路是否闭合无关。
(2) 实质：变化的磁场周围会产生感生电场，导体中自由电荷在感生电场的作用下分布。
2．法拉第电磁感应定律：(1) 内容：(2) ，其中n为线圈匝数。
3．感生电动势：4．动生电动势：5．感应电动势的平均值和瞬时值：(1) E ＝n ΔΦΔt，ΔΦ＝Φ2－Φ1，是平均感应电动势，磁通量均匀变化时，瞬时值才等于平均值。
(2) E ＝BL v ，v 取平均值，则求得平均感应电动势；v 取瞬时值，则求得瞬时感应电动势，6．通过回路截面的电荷量q ：q ＝I －Δt ＝n ΔΦΔtR Δt ＝n ΔΦR 。
【人教版】2019届高三物理一轮总复习 教师用书(下)第10章 第1节 电磁感应现象 楞次定律 含解析
第章电磁感应[全国卷三年考点考情]说明：(1)导体切割磁感线时感应电动势的计算，只限于l垂直于B、v的情况．(2)在电磁感应现象里，不要求判断内电路中各点电势的高低．(3)不要求用自感系数计算自感电动势．第一节电磁感应现象楞次定律(对应学生用书第183页)[教材知识速填]知识点1磁通量电磁感应现象1．磁通量(1)概念：在磁感应强度为B的匀强磁场中，与磁场方向垂直的面积S和B的乘积．(2)公式：Φ＝B·S.适用条件：(1)匀强磁场；(2)S为垂直磁场的有效面积．(3)单位：1 Wb＝1 T·m2(4)矢标性：磁通量的正、负号不表示方向，磁通量是标量．2．电磁感应现象当穿过闭合电路的磁通量发生变化时，电路中有感应电流产生的现象．3．产生感应电流的条件(1)条件：①电路闭合；②磁通量发生变化．(2)特例：闭合电路的一部分导体在磁场内做切割磁感线运动．4．电磁感应现象的实质：磁通量发生变化时，电路中产生感应电动势，如果电路闭合，则有感应电流；如果电路不闭合，则只有感应电动势，而无感应电流．易错判断(1)穿过闭合电路的磁通量发生变化，电路中不一定有感应电流产生．(×)(2)线框不闭合时，即使穿过线框的磁通量发生变化，线框中也没有感应电流产生．(√)(3)当导体切割磁感线时，一定产生感应电动势．(√)知识点2感应电流方向的判断1．楞次定律(1)内容：感应电流的磁场总要阻碍引起感应电流的磁场的磁通量的变化．(2)适用范围：一切电磁感应现象．图10-1-12．右手定则(1)使用方法①让磁感线穿入右手手心．②使大拇指指向导体运动的方向．③则其余四指指向感应电流的方向．(2)适用情况：部分导体切割磁感线的情况．易错判断(1)感应电流的磁场总是与原磁场方向相反．(×)(2)楞次定律和右手定则都可以判断感应电流的方向，二者没什么区别．(×)(3)感应电流的磁场一定阻止引起感应电流的磁场的磁通量的变化．(×)[教材习题回访]考查点：判断感应电流的产生1．(鲁科版选修3－2P8T3)如图10-1-2所示，条形磁铁以速度v向螺线管靠近，下面几种说法中正确的是()图10-1-2A．螺线管中不会产生感应电流B．螺线管中会产生感应电流C．只有磁铁速度足够大时，螺线管中才能产生感应电流D．只有在磁铁的磁性足够强时，螺线管中才会产生感应电流[答案]B考查点：判断感应电流的方向2．(粤教版选修3－2P12T2改编)一矩形线框abcd与长直通电导线处于同一平面内，ad边与导线平行，如图10-1-3所示，当线框在此平面内向右运动到导线的右边的过程中，则线框内感应电流方向为()图10-1-3A．一直沿顺时针方向B．一直沿逆时针方向C．先沿顺时针方向，再沿逆时针方向D．先沿顺时针方向，再沿逆时针方向，最后沿顺时针方向[答案]D考查点：楞次定律的理解3．(人教版选修3－2P14T6改编)(多选)如图10-1-4所示，一轻质绝缘横杆两侧各固定一金属环，横杆可绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，同学们看到的现象及现象分析正确的是()图10-1-4A．磁铁插向左环，横杆发生转动B．磁铁插向右环，横杆发生转动C．磁铁插向左环，左环中不产生感应电动势和感应电流D．磁铁插向右环，右环中产生感应电动势和感应电流[答案]BD考查点：判断感应电流的方向4．(粤教版选修3－2P13T4改编)如图10-1-5所示，两个线圈A、B套在一起，线圈A中通有电流，方向如图所示．当线圈A中的电流突然增强时，线圈B中的感应电流方向为()图10-1-5A．沿顺时针方向B．沿逆时针方向C．无感应电流D ．先沿顺时针方向，再沿逆时针方向 [答案] A(对应学生用书第184页)1．磁通量发生变化的三种常见情况(1)磁场强弱不变，回路面积改变； (2)回路面积不变，磁场强弱改变；(3)回路面积和磁场强弱均不变，但二者的相对位置发生改变． 2．判断磁通量是否变化的两种方法(1)根据公式判断．(2)根据穿过线圈的磁感线的条数变化判断． 3．判断电磁感应现象是否发生的一般流程(1)确定研究的回路．(2)弄清楚回路内的磁场分布，并确定该回路的磁通量Φ. (3)⎩⎪⎨⎪⎧Φ不变→无感应电流.Φ变化→⎩⎨⎧回路闭合，有感应电流；回路不闭合，无感应电流，但有感应电动势.[题组通关]1．(2018·佛山高三质检)如图10-1-6所示，一通电螺线管b 放在闭合金属线圈a 内，螺线管的中心轴线恰和线圈的一条直径MN 重合．要使线圈a 中产生感应电流，可采用的方法有( )【导学号：84370432】图10-1-6 A ．使通电螺线管中的电流发生变化B．使螺线管绕垂直于线圈平面且过线圈圆心的轴转动C．使线圈a以MN为轴转动D．使线圈绕垂直于MN的直径转动D[在A、B、C三种情况下，穿过线圈a的磁通量始终为零，因此不产生感应电流，A、B、C错误；选项D中，当线圈绕垂直于MN的直径转动时，穿过线圈的磁通量发生变化，会产生感应电流，故D正确．]2.将一圆形导线环水平放置，在圆环所在的空间加上一水平向右的匀强磁场，mn、pq为圆环上两条互相垂直的直径，mn为水平方向，pq为竖直方向．则下列选项中能使圆环中产生感应电流的是()图10-1-7A．让圆环以过圆心且垂直于圆环平面的轴顺时针转动B．让圆环在水平面内向右平动C．让圆环以mn为轴转动D．让圆环以pq为轴转动D[圆环在匀强磁场中运动，磁感应强度B为定值，根据ΔΦ＝B·ΔS知：只要回路中相对磁场的正对面积改变量ΔS≠0，则磁通量一定改变，回路中一定有感应电流产生．当圆环以过圆心且垂直于圆环平面的轴顺时针转动时，圆环相对磁场的正对面积始终为零，因为ΔS＝0，因而无感应电流产生，A错误；当圆环水平向右平动时，同样ΔS＝0，因而无感应电流产生，B错误；当圆环以mn为轴转动时，圆环相对磁场的正对面积改变量ΔS仍为零，回路中仍无感应电流，C错误；当圆环以pq为轴转动时，圆环相对磁场的正对面积发生了改变，回路中产生了感应电流，D正确．]1．楞次定律中“阻碍”的含义2．感应电流方向判断的两种方法(1)用楞次定律判断(2)用右手定则判断该方法适用于部分导体切割磁感线．判断时注意掌心、四指、拇指的方向：①掌心——磁感线垂直穿入；②拇指——指向导体运动的方向；③四指——指向感应电流的方向．[多维探究]考向1线圈类感应电流方向的判断1．如图10-1-8甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i随时间t的变化关系如图乙所示．在0～T2时间内，直导线中电流向上，则在T2～T 时间内，线框中感应电流的方向与所受安培力的合力方向分别是( )图10-1-8 A ．顺时针，向左 B ．逆时针，向右 C ．顺时针，向右D ．逆时针，向左B [在0～T 2时间内，直导线中电流向上，由题图乙知，在T2～T 时间内，直导线电流方向也向上，根据安培定则知，导线右侧磁场的方向垂直纸面向里，电流逐渐增大，则磁场逐渐增强，根据楞次定律，金属线框中产生逆时针方向的感应电流．根据左手定则，金属线框左边受到的安培力方向向右，右边受到的安培力向左，离导线越近，磁场越强，则左边受到的安培力大于右边受到的安培力，所以金属线框所受安培力的合力方向向右，故B 正确，A 、C 、D 错误．](2017·杭州模拟)如图所示，匀强磁场垂直圆形线圈指向纸内，a 、b 、c 、d 为圆形线圈上等距离的四点，现用外力在上述四点将线圈拉成正方形，且线圈仍处在原先所在平面内，则在线圈发生形变的过程中( )A ．线圈中将产生abcda 方向的感应电流B ．线圈中将产生adcba 方向的感应电流C ．线圈中感应电流方向无法判断D ．线圈中无感应电流A[周长一定时，圆形的面积最大．本题线圈面积变小，磁通量变小，有感应电流产生．由楞次定律可知线圈中将产生顺时针方向的感应电流．故A正确．]考向2平动切割类2．如图10-1-9所示，Ⅰ和Ⅱ是一对异名磁极，ab为放在其间的金属棒．ab和cd用导线连成一个闭合回路．当ab棒向右运动时，cd金属棒受到向下的安培力．下列说法正确的是()【导学号：84370433】图10-1-9A．由此可知d端电势高于c端电势B．由此可知Ⅰ是S极C．由此可知Ⅰ是N极D．当cd棒向下运动时，ab导线受到向左的安培力C[根据题意可知：cd中电流的方向由c→d，c端电势高于d端，A错误；ab中电流的方向由b→a，对ab应用右手定则可知Ⅰ是N极，Ⅱ是S极，B错误，C正确．当cd棒向下运动时，回路中会产生由d→c的电流，则ab中电流的方向由a→b，根据左手定则可知，ab受的安培力向右，D错误．]考向3转动切割类3．(多选)如图10-1-10所示，在直线电流附近有一根金属棒ab，当金属棒以b 端为圆心，以ab为半径，在过导线的平面内匀速旋转到达图中的位置时()图10-1-10A．a端聚积电子B．b端聚积电子C．金属棒内电场强度等于零D．棒ab两端的电势φa>φbBD[根据右手定则可确定棒b端聚积电子，A错，B对；由于a、b两端存在电势差，φa>φb，故金属棒中电场强度不等于零，C错，D对．]“三个定则、一个定律”的应用对比[母题](多选)如图10-1-11所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ 、MN ，MN 的左边有一闭合电路，当PQ 在外力的作用下运动时，MN 向右运动，则PQ 所做的运动可能是( )图10-1-11 A ．向右加速运动B ．向左加速运动C ．向右减速运动D ．向左减速运动 【自主思考】(1)如何判断MN 所在处的磁场方向？由MN 的运动方向，如何进一步判断MN 中的电流方向？[提示] 根据安培定则、左手定则．(2)如何判断线圈L 1中的磁场方向和L 2中磁场的方向及变化情况？[提示] 根据安培定则判断L 1中的磁场方向，再由楞次定律判断L 2中磁场的方向及变化．(3)如何判断PQ 的运动情况？[提示] 已知L 2中的磁场方向及变化情况，可根据安培定则和右手定则判断PQ 的运动情况．BC [MN 向右运动，说明MN 受到向右的安培力，因为ab 在MN 处的磁场垂直纸面向里――――→左手定则MN 中的感应电流由M →N ――――→安培定则L 1中感应电流的磁场方向向上――――→楞次定律⎩⎪⎨⎪⎧L 2中磁场方向向上减弱L 2中磁场方向向下增强；若L 2中磁场方向向上减弱――――→安培定则PQ 中电流为Q →P 且减小――――→右手定则向右减速运动；若L 2中磁场方向向下增强――――→安培定则PQ 中电流为P →Q 且增大――――→右手定则向左加速运动．][母题迁移](多选)两根相互平行的金属导轨水平放置于如图10-1-12所示的匀强磁场中，在导轨上接触良好的导体棒AB 和CD 可以自由滑动．当AB 在外力F 作用下向右运动时，下列说法中正确的是( )图10-1-12 A ．导体棒CD 内有电流通过，方向是D →CB ．导体棒CD 内有电流通过，方向是C →DC ．磁场对导体棒CD 的作用力向左D ．磁场对导体棒AB 的作用力向左BD [两个导体棒与两根金属导轨构成闭合回路，分析出磁通量增加，结合安培定则判断回路中感应电流的方向是B →A →C →D →B .以此为基础，再根据左手定则进一步判断CD 、AB 的受力方向，经过比较可得B 、D 正确．](多选)如图所示装置中，cd 杆原来静止．当ab 杆做如下哪些运动时，cd 杆将向右移动( )A ．向右匀速运动B ．向右加速运动C ．向左加速运动D ．向左减速运动BD [ab 匀速运动时，ab 中感应电流恒定，L 1中磁通量不变，穿过L 2的磁通量不变，L2中无感应电流产生，cd保持静止，A错误；ab向右加速运动时，L2中的磁通量向下增大，通过cd的电流方向向下，cd向右移动，B正确；同理可得C错误，D正确．][母题]如图10-1-13所示，圆环形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P向下滑动，下列表述正确的是()图10-1-13A．线圈a中将产生俯视时顺时针方向的感应电流B．穿过线圈a的磁通量变小C．线圈a有扩张的趋势D．线圈a对水平桌面的压力N将增大D[通过螺线管b的电流如图所示，根据右手螺旋定则判断出螺线管b 所产生的磁场方向竖直向下，滑片P向下滑动，滑动变阻器接入电路的电阻减小，电路电流增大，所产生的磁场的磁感应强度增强，根据楞次定律可知，线圈a中所产生的感应电流的磁场方向竖直向上，再由右手定则可得线圈a中的电流方向为俯视逆时针方向，A错误；由于螺线管b中的电流增大，所产生的磁感应强度增强，线圈a中的磁通量应变大，B错误；根据楞次定律可知，线圈a将阻碍磁通量的增大，因此，线圈a有缩小且远离螺线管的趋势，线圈a对水平桌面的压力将增大，C错误，D正确．]如图所示装置，在cdef 区域内存在垂直纸面向里的变化的匀强磁场，要求线圈a 对桌面的压力大于本身重力，则cdef 内的磁感应强度随时间变化的关系可能是()B [若a 对桌面的压力大于本身重力，则b 中的感应电流应增加，由I ＝N ΔBΔt S R 知ΔB Δt 增大，所以只有B 图正确．][母题迁移]迁移1 磁体靠近两自由移动的金属环1．如图10-1-14所示，两个相同的轻质铝环套在一根水平光滑绝缘杆上，当一条形磁铁向左运动靠近两环时，两环的运动情况是()图10-1-14 A ．同时向左运动，间距增大B ．同时向左运动，间距减小C ．同时向右运动，间距减小D．同时向右运动，间距增大B[根据“来拒去留”可知，两环同时向左运动，又因两环中产生同向的感应电流，相互吸引，故两环间距又减小，B正确．]迁移2磁体靠近面积可变的金属线圈2.(多选)如图10-1-15所示，光滑固定的金属导轨M、N水平放置，两根导体棒P、Q平行放置在导轨上，形成一个闭合回路，一条形磁铁从高处下落接近回路时()【导学号：84370434】图10-1-15A．P、Q将相互靠拢B．P、Q将相互远离C．磁铁的加速度仍为gD．磁铁的加速度小于gAD[根据楞次定律的另一种表述——感应电流的效果总要反抗产生感应电流的原因．本题中“原因”是回路中磁通量的增加，归根结底是磁铁靠近回路，“效果”便是阻碍磁通量的增加和磁铁的靠近．所以，P、Q 将互相靠近且磁铁的加速度小于g，应选A、D.]迁移3磁体先靠近又远离金属线圈3. 如图10-1-16所示，质量为m的铜质小闭合线圈静置于粗糙水平桌面上．当一个竖直放置的条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、匀速经过时，线圈始终保持不动．则关于线圈在此过程中受到的支持力F N 和摩擦力F f的情况，以下判断正确的是()图10-1-16A．F N先大于mg，后小于mgB．F N一直大于mgC．F f先向左，后向右D．线圈中的电流方向始终不变A[条形磁铁向右运动的过程中，线圈中的磁通量先增加后减小，为阻碍磁通量的变化，线圈先有向下的运动趋势，后有向上的运动趋势，故F N 先大于mg，后小于mg，A项正确，B项错误；条形磁铁相对线圈一直向右运动，为阻碍相对运动，线圈有向右运动的趋势，故摩擦力F f一直向左，C项错误；线圈中的磁通量先增加后减小，据楞次定律可知，感应电流的方向(俯视)先逆时针后顺时针，D项错误．]。

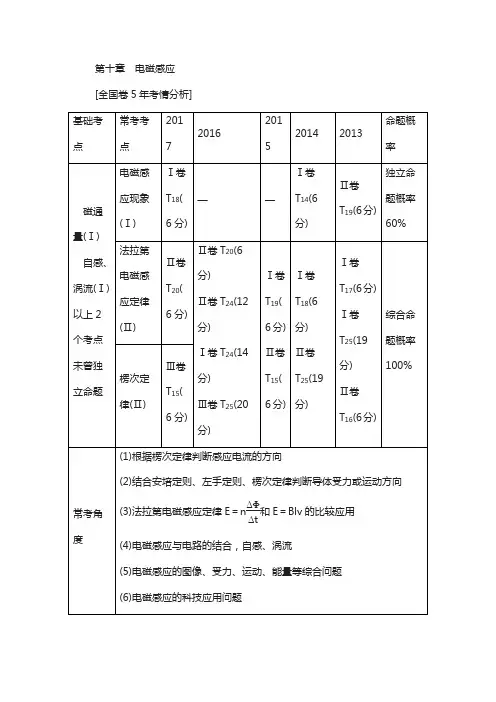

【课标通用版】2019届高考物理一轮教案：第10章-电磁感应(Word版,含答案)
第十章 电磁感应[全国卷5年考情分析]磁通量(Ⅰ) 自感、涡流(Ⅰ) 以上2个考点 未曾独立命题第1节电磁感应现象__楞次定律(1)闭合电路内只要有磁通量，就有感应电流产生。
(×)(2)穿过线圈的磁通量和线圈的匝数无关。
(√)(3)线框不闭合时，即使穿过线框的磁通量发生变化，线框中也没有感应电流产生。
(√)(4)当导体切割磁感线时，一定产生感应电动势。
(√)(5)由楞次定律知，感应电流的磁场一定与引起感应电流的磁场方向相反。
(×)(6)感应电流的磁场一定阻碍引起感应电流的磁场的磁通量的变化。
(√)◎物理学史判断(1)1831年，英国物理学家法拉第发现了——电磁感应现象。
(√)(2)1834年，俄国物理学家楞次总结了确定感应电流方向的定律——楞次定律。
(√)1．磁通量没有方向，但有正、负之分。
2．感应电流的产生条件表述一、表述二本质相同。
3．右手定则常用于感应电流产生条件表述一对应的问题，楞次定律对表述一、表述二对应的问题都适用。
4．楞次定律的本质是能量守恒。
5．解题中常用到的二级结论：(1)楞次定律的三个推广含义：“增反减同”“增缩减扩”“来拒去留”。
(2)楞次定律的双解：①“加速向左运动”与“减速向右运动”等效。
②“×增加”与“·减少”所产生的感应电流方向一样，反之亦然。
突破点(一) 对电磁感应现象的理解和判断1．判断产生感应电流的两种方法(1)闭合电路的一部分导体切割磁感线，产生“动生电流”。
(2)“感生电流”，即导体回路必须闭合，穿过闭合导体回路的磁通量发生变化，二者缺一不可。
2．常见的产生感应电流的三种情况[题点全练]1．(2018·全国卷Ⅰ)在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是( ) A．将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化B．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C．将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化解析：选D 只形成闭合回路，回路中的磁通量不变化，不会产生感应电流，A、B、C错误；给线圈通电或断电瞬间，通过闭合回路的磁通量变化，会产生感应电流，能观察到电流表的变化，D正确。
2019届高考物理一轮复习第10章电磁感应第1讲电磁感应现象楞次定律课件新人教版
电磁感应
•
考试说明
考点内容 要求 电磁感应 现象 说明 要点解读 渗透考查。全国课标卷几乎每年均有命题， 属于高频考点，但很少单独考查，多结合 1.导体切割磁感 楞次定律或者法拉第电磁感应定律等渗透 线时，感应电 考查。知道产生感应电流的条件。 动势的计算， 渗透考查。全国课标卷几乎没有直接考查 只限于l垂直于B、 过，常常结合楞次定律进行考查。注意磁 v的情况 通量正、负的意义，尤其是在同一个区域 里磁场有反向的情况。
• [解析] 奥斯特发现了电流的磁效应，说明电和磁之间存 在联系，选项A正确；安培总结了电流周围磁场方向，根 据通电螺线管的磁场和条形磁铁的磁场的相似性，提出了 分子电流假说，选项B正确；法拉第在实验中观察到，在 通有变化电流的静止导线附近的固定导线圈中，会出现感 应电流，选项C错误；楞次在分析了许多实验事实后提出， 感应电流应具有这样的方向，即感应电流的磁场总要阻碍 引起感应电流的磁通量的变化，选项D正确。
电磁感应现象 •知识点• 2
• 1．电磁感应现象 发生变化 感应电流 • 当穿过闭合电路的磁通量 ____________时，电路中有 ____________产生的现象。 • 2．产生感应电流的条件 发生变化 • (1)条件：穿过闭合电路的磁通量____________。 切割磁感线 • (2)特例：闭合电路的一部分导体在磁场内做 ______________ 的运动。 感应电动势 感应电流 • 3．电磁感应现象的实质 感应电动势 • 产生______________，如果电路闭合，则有 ____________；如果电路不闭合，则只有
楞次定律
Ⅱ
自感、 涡流
Ⅰ
第1讲 电磁感应现象 楞次定律
1 2 3 4
知识梳理自测 核心考点突破 阶段培优微专题 2年高考模拟
