酸洗磷化工艺
酸洗磷化什么意思酸洗磷化的作用是什么
酸洗磷化什么意思酸洗磷化的作用是什么酸洗磷化是一种表面处理技术，它是将金属表面暴露在酸性溶液中，通过酸蚀和化学反应使金属表面形成一层磷化物薄膜的过程。
它被广泛应用于金属材料的防腐蚀和改善表面性能方面。
酸洗磷化的主要作用是防止金属材料表面的腐蚀。
当金属暴露在湿润的空气中，容易与氧气和水反应产生氧化物和氢氧化物，从而导致金属表面的腐蚀。
酸洗磷化通过在金属表面形成一层不易溶解的磷化物薄膜，有效阻断了氧气和水分对金属的进一步侵蚀，从而起到了防腐蚀的作用。
磷化层还能提供一定的耐磨性和耐热性，增加金属材料的使用寿命。
此外，酸洗磷化还可以改善金属表面的附着性能。
金属表面的平整度和清洁度对于薄膜的附着性有一定的影响，酸洗磷化能够有效清除金属表面的氧化物、杂质和有机物，使金属表面变得平整和清洁，从而提高了膜层的附着力。
这种改善的附着性能使得金属材料能够更好地与涂层、油漆和胶粘剂等其他材料相结合，提高了整体产品的性能。
同时，酸洗磷化还可以作为金属表面的预处理工艺，为后续的涂装、电镀和喷涂等工艺提供一个更好的基础。
通过酸洗磷化处理，金属表面的粗糙度得以改善，有利于涂层的附着和均匀性，减少了涂层的破损和剥落。
酸洗磷化还可以在金属表面形成一层微小的孔洞，增加了涂层与金属表面的接触面积，进一步提高了涂层的附着力。
此外，酸洗磷化还可以提高金属表面的耐磨性和耐热性。
磷化层具有一定的硬度和耐磨性，能够减少金属材料在使用过程中的摩擦和磨损，延长了其使用寿命。
磷化层还能使金属表面具有一定的耐热性，避免了材料在高温环境下的变形和氧化。
总之，酸洗磷化是一种重要的表面处理工艺，它通过在金属表面形成一层磷化物薄膜，能够有效防止金属的腐蚀、改善附着性能和提高耐磨性和耐热性。
酸洗磷化的应用范围广泛，包括汽车、航空航天、建筑、电子、家具等各个领域，是提高金属材料性能的重要手段之一。
磷化处理工艺程序及操作方法
磷化处理工艺程序及操作方法磷化处理是一种常用的金属表面处理工艺，可以提高金属材料的耐腐蚀性和耐磨性。
以下是磷化处理的工艺程序及操作方法：1.准备工作：(1)清洗金属材料：首先将金属材料进行清洗，去除表面的油污、灰尘等杂质，可以使用有机溶剂或碱性清洗剂进行清洗。
(2)酸洗：将金属材料放入酸洗槽中，使用酸性溶液去除金属表面的氧化层，常用的酸洗液有硫酸、盐酸等。
2.磷化处理工艺程序：(1)涂磷处理：将经过清洗和酸洗的金属材料放入磷化槽中，磷化槽中的磷化溶液由磷酸、氢氟酸和缓冲剂等组成。
磷化溶液中的磷酸能与金属表面发生反应，生成一层薄而均匀的磷化膜。
磷化膜可以提高金属材料的耐腐蚀性和耐磨性。
(2)温度控制：磷化处理中，磷化槽中的温度对磷化效果有较大影响。
通常情况下，控制磷化槽中的温度在40-60℃之间，可以获得较好的磷化效果。
(3)时间控制：磷化时间是影响磷化膜厚度的重要因素。
通常情况下，磷化时间为5-15分钟，可以根据具体要求进行调整。
3.磷化处理操作方法：(1)涂磷：将金属材料均匀地涂覆磷化溶液，涂覆完毕后放入磷化槽中进行磷化处理。
(2)温度控制：调节磷化槽中的加热设备控制温度在40-60℃之间。
(3)时间控制：根据具体要求，控制磷化时间在5-15分钟之间。
(4)清洗：磷化处理完毕后，将金属材料从磷化槽中取出，使用清水进行冲洗，去除残留的磷化溶液和杂质。
(5)干燥：将清洗干净的金属材料放置在通风干燥的地方，等待其自然晾干。
4.注意事项：(1)操作安全：在进行磷化处理时，应佩戴个人防护装备，如手套、护目镜等，以保护自己的安全。
(2)剂量控制：在磷化溶液的配置中，应根据具体要求精确计量，以确保磷化效果的一致性。
(3)注意通风：磷化处理过程中会产生一定数量的有害气体，应选择通风条件良好的场所进行操作，以确保作业人员的健康安全。
(4)储存注意：磷化溶液应储存在阴凉、干燥的地方，并防止日晒和雨淋，避免阳光直射引起溶液质量变化。

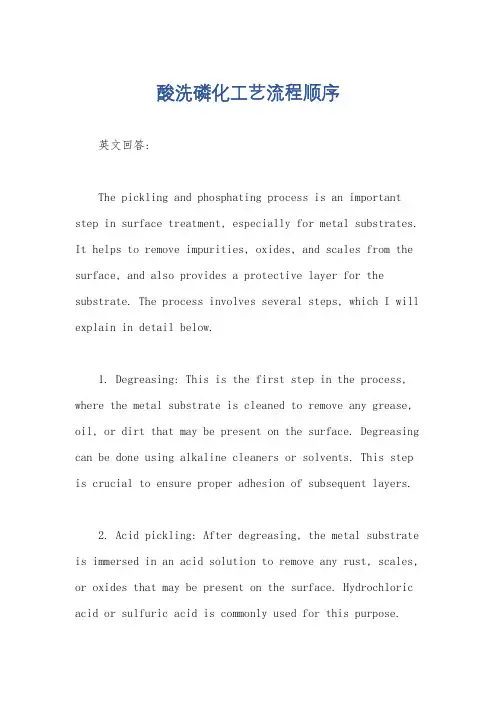

酸洗磷化工艺流程顺序
酸洗磷化工艺流程顺序英文回答:The pickling and phosphating process is an important step in surface treatment, especially for metal substrates. It helps to remove impurities, oxides, and scales from the surface, and also provides a protective layer for the substrate. The process involves several steps, which I will explain in detail below.1. Degreasing: This is the first step in the process, where the metal substrate is cleaned to remove any grease, oil, or dirt that may be present on the surface. Degreasing can be done using alkaline cleaners or solvents. This step is crucial to ensure proper adhesion of subsequent layers.2. Acid pickling: After degreasing, the metal substrate is immersed in an acid solution to remove any rust, scales, or oxides that may be present on the surface. Hydrochloric acid or sulfuric acid is commonly used for this purpose.The acid reacts with the impurities and dissolves them, leaving behind a clean surface.3. Rinse: Once the pickling process is complete, the metal substrate is rinsed with water to remove any residual acid or impurities. This step is important to prevent any contamination of subsequent processes.4. Activation: In some cases, an activation step is performed after rinsing. The activation solution helps to promote adhesion by creating a suitable surface for the subsequent phosphating process. The activation solution is usually acidic and contains chemicals such as zinc ornickel salts.5. Phosphating: The final step in the process is phosphating, where the metal substrate is immersed in a phosphating solution. Phosphating is a chemical conversion process that forms a thin layer of phosphate coating on the surface of the metal. This coating provides corrosion resistance and improves the adhesion of subsequent coatings or paints.After the phosphating process, the metal substrate is usually rinsed again to remove any residual phosphating solution. The substrate is then ready for further processing, such as applying a primer or paint.中文回答：酸洗磷化工艺流程是表面处理中的重要步骤，尤其适用于金属基材。
酸洗磷化工艺流程
酸洗磷化工艺流程酸洗磷化是一种常用的表面处理工艺，主要用于金属制品的防腐蚀和增加表面硬度。
这种工艺可以有效地改善金属制品的表面性能，延长其使用寿命，提高其耐腐蚀性能。
下面我们将详细介绍酸洗磷化的工艺流程。
1. 原料准备。
首先，我们需要准备酸洗磷化所需的原料和设备。
原料主要包括酸洗溶液、磷化溶液、除油剂、表面活性剂等。
设备主要包括酸洗槽、磷化槽、清洗槽、干燥设备等。
2. 表面处理。
首先将金属制品进行表面处理，包括去除油污、锈蚀物和其他杂质。
这一步骤非常重要，因为只有清洁的金属表面才能保证酸洗磷化的效果。
3. 酸洗。
将经过表面处理的金属制品放入酸洗槽中，使用酸性溶液进行酸洗。
酸洗的目的是去除金属表面的氧化物和其他杂质，使金属表面变得光滑、干净。
4. 清洗。
酸洗后的金属制品需要进行清洗，以去除残留的酸性溶液和其他杂质。
清洗可以使用水或者碱性溶液进行。
5. 磷化。
清洗后的金属制品放入磷化槽中，使用磷化溶液进行磷化处理。
磷化的目的是在金属表面形成一层磷化物，增加金属表面的硬度和耐腐蚀性能。
6. 清洗。
磷化后的金属制品需要进行再次清洗，以去除残留的磷化溶液和其他杂质。
清洗后的金属制品需要进行干燥处理。
7. 干燥。
经过清洗的金属制品需要进行干燥处理，以去除表面的水分。
干燥可以使用空气干燥或者加热干燥的方法。
8. 检验。
最后，经过酸洗磷化处理的金属制品需要进行质量检验，包括表面质量、硬度、耐腐蚀性能等方面的检测。
只有通过检验的金属制品才能出厂。
总结。
酸洗磷化工艺流程是一种常用的金属表面处理工艺，可以有效地改善金属制品的表面性能，延长其使用寿命，提高其耐腐蚀性能。
通过严格的工艺流程和质量控制，可以生产出高质量的酸洗磷化金属制品，满足不同领域的需求。
希望通过本文的介绍，能够让读者对酸洗磷化工艺有更深入的了解。
磷化处理工艺流程
磷化处理工艺流程磷化处理工艺流程是一种常用的表面处理方法，用于提高金属材料的耐蚀性和涂层附着力。
下面我将介绍一种常见的磷化处理工艺流程。
磷化处理工艺流程主要包括以下几个步骤：清洗、酸洗、磷化、中和、水洗和干燥。
首先是清洗步骤。
清洗是为了去除金属材料表面的油污、尘埃和其他杂质。
通常使用碱性清洗液进行清洗，可以使用碱性溶液或者碱性洗涤剂。
清洗时间一般为10-15分钟，温度一般控制在40-60摄氏度。
然后是酸洗步骤。
酸洗是为了去除金属材料表面的氧化层和铁皮。
通常使用酸性溶液进行酸洗，常用的酸有盐酸、硝酸和硫酸。
酸洗时间一般为5-10分钟，温度一般控制在40-60摄氏度。
接下来是磷化步骤。
磷化是将金属表面形成一层磷化膜，提高金属材料表面的耐蚀性和涂层附着力。
磷化一般使用磷酸盐类溶液进行，常用的磷酸盐有锌磷化、铁磷化和锰磷化等。
磷化时间一般为10-15分钟，温度一般控制在40-60摄氏度。
然后是中和步骤。
磷化完成后，需要将金属材料表面残留的酸性物质进行中和。
中和一般使用碱性溶液进行，常用的碱性物质有氢氧化钠和氢氧化钾。
中和时间一般为5-10分钟，温度一般控制在40-60摄氏度。
接下来是水洗步骤。
水洗是为了将金属材料表面的杂质和化学药剂彻底清除。
水洗一般使用自来水或者去离子水进行，水洗时间一般为5-10分钟。
最后是干燥步骤。
干燥是为了将金属材料表面的水分蒸发掉，防止水分残留导致金属材料再次氧化。
干燥可以通过自然干燥或者加热烘干进行，干燥时间一般为10-15分钟。
以上就是一种常见的磷化处理工艺流程。
通过这个工艺流程可以有效地提高金属材料的耐蚀性和涂层附着力，使其更加适合各种应用领域。
磷化处理工艺流程的具体参数可以根据实际情况进行调整，以获得最佳的处理效果。
酸洗磷化工艺
机柜之酸洗、磷化、热镀锌等工艺详解
机柜之酸洗、磷化、热镀锌等工艺详解本文是对网络服务器机柜生产过程中所采用的酸洗、磷化、热镀锌等流程的详细描述，希望对有兴趣了解网络服务器机柜如何生产的朋友有些许帮助。
~_~酸洗工艺酸洗工艺的酸洗液一般为多种酸的混合物，主要有硫酸、硝酸和氢氟酸等，这些混合酸的腐蚀性很强，同时具有很强的氧化性、较高的腐蚀介质的温度，这对防腐材料的耐蚀性能提出了很高的要求。
不锈钢酸洗生产线工艺从生产到废水废气回收系统，各个环节都存在很强的腐蚀状态，因此防腐材料选择的好坏直接关系到设备、车间地坪、地沟、废水废气的环保回收系统等处的正常使用。
如何对酸洗项目防腐进行选材呢？首先是玻璃钢管道和贮罐的结构及原材料选择，其次是车间地坪、设备基础防腐蚀一般采用树脂砂浆地坪结构。
玻璃钢管道和贮罐的结构及原材料选择。
酸洗项目中所用的贮罐和管路系统及酸雾回收系统现在基本选用玻璃钢材质，结构为防渗层+防腐层+结构强度层。
一般情况下防渗层和防腐层至少厚6～8毫米。
树脂选用合适的耐腐蚀环氧乙烯基树脂，专家介绍说--在介质为非氧化性酸、温度条件不是很高时，宜选用双酚A环氧乙烯基树脂；在氧化性酸、温度条件要求高时，宜选用酚醛环氧乙烯基树脂。
为了降低成本结构层大都选用间苯不饱和聚酯树脂，厚度根据具体的结构设计计算。
混酸和废酸贮罐由于腐蚀介质比较复杂，一般选用PVDF/FRP复合罐，但复合罐间PVDF和玻璃钢的粘结是一个亟待解决的问题，而且价格较高造成成本的增加，宜选用海特酸树脂(791H)做为内衬防腐材料，能满足以上介质条件的防腐蚀要求。
车间地坪、设备基础防腐蚀一般采用树脂砂浆地坪结构，总厚度约为7-10毫米，结构为：底漆1-2道+玻璃钢(2布3油)隔离层+树脂砂浆层(5-7毫米)+面层(约1毫米)。
地坪、设备基础的防腐蚀树脂现在都采用环氧乙烯基树脂，但是在底漆的选择上施工单位还习惯采用环氧树脂做底涂材料，以增加树脂和基层的粘结性能。
环氧树脂一般会采用胺类固化剂，固化后表面有油性物质浮出，再和乙烯基树脂粘结时不能够很好的匹配，需要对固化后的表面进行处理方可进行后续的防腐蚀结构施工，若处理不好容易分层、开裂。
酸洗磷化工艺
酸洗磷化工艺公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]酸洗磷化工艺一、目的：除去线材表面的氧化膜，并且在金属表面形成一层磷酸盐薄膜，以减少线材抽线以及冷墩或成形等加工过程中，对工模具的擦伤。
二、作业流程：（一）、酸洗：将整个盘元分别浸入常温、浓度为20-25%的三个盐酸槽数分钟，其目的是除去线材表面的氧化膜。
（二）、清水：清除线材表面的盐酸腐蚀产物。
（三）、皮膜处理：将盘元浸入磷酸盐，钢铁表面与化成处理液接触，钢铁溶解生成不溶性的化合物（如Zn2Fe（Po4）24H2o），附着在钢铁表面形成皮膜。
（四）、清水：清除皮膜表面残余物。
（五）、润滑剂：由于磷酸盐皮膜的摩擦系数并不是很低，不能赋予加工时充分的润滑性，但与金属皂（如钠皂）反应形成坚硬的金属皂层，可以增加其润滑性能。
酸洗1) 盐酸溶液浓度一般控制在5％～25％。
每天开始工作前要检查酸洗液浓度，并检查每槽酸液位，当酸槽液位不够时，需根据酸槽浓度添加酸或加水，补充到所需液位；当亚铁粒子浓度较高时，一般不再加入新酸。
当酸液浓度小于5%，氯化亚铁含量大于150克/升时，需更换新酸。
2) 两个盐酸槽中配置不同浓度的盐酸，分别为5%＜低浓度≤10%，10%＜中等浓度≤20%，线材经过酸池顺序为低浓度到中等浓度，对退火后中碳合金钢只在低浓度酸液中酸洗。
酸洗时间与温度、酸液浓度、氧化皮厚度形态及盘料的粗细等有关，3) 为了盘料在酸池中浸泡时间的同步，退火线和非退火线、氧化皮厚与氧化皮薄的盘料不准安排在同一吊钩上生产；4) 待酸洗的材料上不能沾上油污，尤其要防止行车滴油污染材料。
5) 酸洗时要松捆酸洗，不要扎腰。
操作中要认真检查、勤翻料。
6) 对于退火异常线材表面氧化皮难以除去或表面污垢难以去除的线材应在弱酸中浸泡10～20分钟后进行水洗，水洗过后放在酸洗区域外生锈1～2天后，再次酸洗；7) 酸洗作业中，若遇行车损坏或停电等其他特殊状况而不能继续操作时，要注意浸泡在酸中线材的品质，并向主管反映处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
酸洗磷化工艺
一、目的：除去线材表面的氧化膜，并且在金属表面形成一层磷酸盐薄膜，以减少线材抽线以及冷墩或成形等加工过程中，对工模具的擦伤。
二、作业流程：
（一）、酸洗：将整个盘元分别浸入常温、浓度为20-25%的三个盐酸槽数分钟，其目的是除去线材表面的氧化膜。
（二）、清水：清除线材表面的盐酸腐蚀产物。
（三）、皮膜处理：将盘元浸入磷酸盐，钢铁表面与化成处理液接触，钢铁溶解生成不溶性的化合物（如Zn2Fe（Po4）2?4H2o）,附着在钢铁表面形成皮膜。
（四）、清水：清除皮膜表面残余物。
（五）、润滑剂：由于磷酸盐皮膜的摩擦系数并不是很低，不能赋予加工时充分的润滑性，但与金属皂（如钠皂）反应形成坚硬的金属皂层，可以增加其润滑性能。
酸洗
1）盐酸溶液浓度一般控制在5%〜25%。
每天开始工作前要检查酸洗液浓度，并检查每槽酸液位，当酸槽液位不够时，需根据酸槽浓度添加酸或加水，补充到所需液位；当亚铁粒子浓度较高时，一般不再加入新酸。
当酸液浓度小于5%,氯化亚铁含量大于150克/升时，需更换新酸。
2）两个盐酸槽中配置不同浓度的盐酸，分别为5%v低浓度W 10%
10%V中等浓度＜20%线材经过酸池顺序为低浓度到中等浓度，对
退火后中碳合金钢只在低浓度酸液中酸洗。
酸洗时间与温度、酸液浓度、氧化皮厚度形态及盘料的粗细等有关，
3）为了盘料在酸池中浸泡时间的同步，退火线和非退火线、氧化皮
厚与氧化皮薄的盘料不准安排在同一吊钩上生产；
4）待酸洗的材料上不能沾上油污，尤其要防止行车滴油污染材料。
5）酸洗时要松捆酸洗，不要扎腰。
操作中要认真检查、勤翻料。
6）对于退火异常线材表面氧化皮难以除去或表面污垢难以去除的线材应在弱酸中浸泡10〜20分钟后进行水洗，水洗过后放在酸洗区域外生锈1〜2天后，再次酸洗；
7）酸洗作业中，若遇行车损坏或停电等其他特殊状况而不能继续操作时，要注意浸泡在酸中线材的品质，并向主管反映处理。
6.冲洗
1）线材从酸洗槽中吊起时应在酸槽上方停留片刻，以防过多的酸液
带入水洗槽中；
2）水洗槽中的水保持活水溢流；
3）用水冲洗线材上污垢时，连吊杆一起冲洗干净，直到吊杆上滴下
来的水无黄色锈水为止；
7磷化：
1）每天工作前要先进行溶液分析，磷酸盐的浓度和温度控管要参看
表2；
2）磷化槽的液位一定要能完全覆盖线材；
3）磷化大线时不准进行翻料，磷化小线时需进行翻料；
8. 水洗：
1）线材从磷化池吊起时，应在磷化槽上方停留片刻，以防过多的磷化药水带入水槽中，破坏水槽水质；
2）磷化后线材在水洗时，行车应上下动几下，将线材内含的酸彻底洗净，以防过多的酸液带入皂化池中，使皂化剂过早变坏；
3）常检测水槽水的溢流状况，防止水质酸性化，取100ml的水样，按全酸度测定方法，全酸度2pt以下才能使用。
9. 润滑:
1）润滑剂的浓度和温度控管参看表2。
2）润滑完毕的线材应是用手摸表面光滑且干燥无白色灰尘为最佳。
表2•各工序参数
生产工序浓度温度浸泡各参数检测频次完工标准
盐酸5%v低浓度W 10%常温5-15分钟亚铁粒子
浓度：每周1-2次
盐酸浓度：每天至少两次1、线材表面应是银灰色无锈；2、无过酸洗造成的麻点
10%V中浓度W 20%常温5-10分钟
20%v高浓度W 25%常温3-5分钟
清水--常温20-30秒--
清水--常温20-30秒
磷化液全酸度37-47pt 75C -85 C小线5-8分钟一个小时一次磷化膜分布均匀致密呈暗灰色，用指甲轻刮有一条白带产生游离酸度
5-8pt大线8-15分钟
促进剂1-2pt
清水常温20-30秒--
清水全酸度V 1常温20-30秒
润滑剂浓度：5-7%。
