什么是负载调整率与电源调整率
什么是负载调整率与电源调整率
1 负载调整率(LOAD REGULATION)
电源负载的变化会引起电源输出的变化，负载增加，输出降低，相反负载减少，输出升高。
好的电源负载变化引起的输出变化减到最低，通常指标为3%~5%。
负载调整率是衡量电源好坏的指标。
好的电源输出接负载时电压降小。
负载调整率=(满载时输出电压-半载时输出电压)/额定负载时输出电压。
2 电源调整率(LINE REGULATION,又名线电压调整率)
电源调整率的定义为电源供应器於输入电压变化时提供其稳定输出电压的能力。
此项测试系用来验证电源供应器在最恶劣之电源电压环境下，如夏天之中午(因气温高，用电需求量最大)其电源电压最低;又如冬天之晚上(因气温低，用电需求量最小)其电源电压最高。
在前述之两个极端下验证电源供应器之输出电源之稳定度是否合乎需求之规格。
电源调整率通常以一正常之固定负载(Nominal Load)下，由输入电压变化所造成其输出电压偏差率(deviation)的百分比，如下列公式所示：V0(max)-V0(min) / V0(normal) 电源调整率亦可用下列方式表示之：於输入电压变化下，其输出电压之偏差量须於规定之上下限范围内，即输出电压之上下限绝对值以内。
(本文转自电子工程世界：/mndz/2012/0129/article_13915.html)。
电源安规知识
什么是安规电容 X 电容 Y电容根据IEC 60384-14,电容器分为X电容及Y电容,1. X电容是指跨于L-N之间的电容器,2. Y电容是指跨于L-G/N-G之间的电容器.(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3,主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3,Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664) X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的.GJB151规定Y电容的容量应不大于0.1uF.Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义在滤波电路上有X电容,就是跨接L-N线;Y电容就是N-G线.在安规标准上有按脉冲电压分X1,X2,X3电容;按绝缘等级来分Y1,Y2,Y3来分.(这些都不是按什么材质来分的,以后多学习.)至于安规标准各个国家有一些差别,但额定电压无非就是250和400.各大厂家做的安规电容就是要满足这个安规标准的需求,一个安规电容可以满足Y电容的要求,也有可以做成满足X 电容要求.所以就有的安规电容上标X1Y1,X1Y2...火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y.由于火线与0线直接电容,受电压峰值的影响,避免短路,比较注重的参数就是耐压等级,在电容值上没有定限制值.火线与地线直接电容要涉及到漏电安全的问题,因此它注重的参数就是绝缘等级,正如 james bai所说的,太大的容值电容会在电源断电后对人对器件产生影响.二:EMC---电磁兼容测试介绍EMC全称Electro-Magnetic Compatibility.指的是设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力.EMC是评价产品质量的一个重要指标.EMC测试包括:(1)EMI(Electro-Magnetic Interference)---电磁骚扰测试此测试之目的为:检测电器产品所产生的电磁辐射对人体、公共电网以及其他正常工作之电器产品的影响.(2)EMS(Electro-Magnetic Susceptibility)---电磁抗扰度测试此测试之目的为:检测电器产品能否在电磁环境中稳定工作,不受影响.其中EMI包括:(1) 辐射骚扰测试(RE)---测试标准:EN55022(2) 传导骚扰测试(CE)---测试标准:EN55022(3) 谐波电流测试(Harmonic)---测试标准:EN 61000-3-2(4) 电压变化与闪烁测试(Flicker)---测试标准:EN 61000-3-3EMS包括:(1) 静电放电抗扰度测试(ESD)---测试标准:EN6100-4-2(2) 射频电磁场辐射抗扰度(RS)---测试标准:EN61000-4-3(3) 射频场感应的传导骚扰抗扰度(CS)---测试标准:EN61000-4-6(4) 电快速瞬变脉冲群抗扰度测试(EFT)---测试标准:EN61000-4-4(5) 浪涌(冲击)抗扰度(SURGE)---测试标准:EN61000-4-5(6) 电压暂降,短时中断和电压变化抗扰度测试(DIP)---测试标准:EN61000-4-11(7) 工频磁场抗扰度测试(PFMF)---测试标准:EN61000-4-8开关电源测试规范第一部分：电源指标的概念、定义一．描述输入电压影响输出电压的几个指标形式。
开关电源设计地各项指标概念和定义
第一部分：电源指标的概念、定义一．描述输入电压影响输出电压的几个指标形式。
1．绝对稳压系数。
A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量U0△与输入电网变化量Ui△之比。
既： K=U0/Ui△△。
B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量Uo△与输出电网Ui的相对变化量Ui△之比。
急：S=Uo/△Uo / Ui/△Ui2. 电网调整率。
它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。
3. 电压稳定度。
负载电流保持为额定围的任何值，输入电压在规定的围变化所引起的输出电压相对变化Uo/Uo△（百分值），称为稳压器的电压稳定度。
二．负载对输出电压影响的几种指标形式。
1．负载调整率（也称电流调整率）。
在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。
2．输出电阻（也称等效阻或阻）。
在额定电网电压下，由于负载电流变化IL△引起输出电压变化Uo△，则输出电阻为Ro=|Uo/IL|△△欧。
三．纹波电压的几个指标形式。
1．最大纹波电压。
在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。
2．纹波系数Y（%）。
在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既y=Umrs/Uo x100%3．纹波电压抑制比。
在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。
这里声明一下：噪声不同于纹波。
纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。
UPS电源技术术语,问答及原理
UPS电源技术术语主用功率 (Primary Power)能正常连续地获得的功率，通常由电力公司提供，但有时由用户的发电机组提供。
主用功率通常连接到UPS 的主交流输入端。
额定功率 (Rated Power)一台 UPS 能够在按照 cos j = 0.8 定义的负载条件下提供的视在功率 Sn (kVA) 。
后备功率 (Stand-by Power)在主用功率发生故障的情况下的替代功率。
在有后备功率时，它可连接到 UPS 的旁路交流输入端。
脉宽调制 (PWM)一种用于 UPS 逆变器的高频斩波技术，它使用能够在一个正弦周期内迅速地调制脉冲宽度的控制手段来完成 UPS 输出的负反馈调节。
因此，它能维持逆变器的输出电压在允许的范围内，即使对非线性负载也是如此。
整流器 / 充电器 (Rectifier/charger)UPS 的组成单元，它从市电获得功率，提供给逆变器并对电池进 m 行浮充电或恢复充电。
交流输入电流经过整流器，然后分配给逆变器和电池组。
冗余， N+1 、 N+2…的主动冗余 (Redundancy) 并联 UPS 配置，其中几台输出功率相同的 UPS(N+1 、 N+2 ，等等 ) 并联连接并均分负载。
在一台 UPS (N+1 冗余 ) 或更多台 UPS (N+2 、 N+3 ，等等 ) 发生故障退出时，其它的 UPS 将增加自身的均分量而不会对负载的供电造成任何间断。
只要至少保证 N 台 UPS 正常工作，就足以继续为负载供电。
冗余，隔离冗余 (Redundancy, isolated)UPS 配置，用一台或几台 UPS 为一台或多台 UPS 的运行备份，即这一台或几台 UPS 不带负载或只带部分负载，在为负载供电的一台 UPS 发生故障时通过其静态开关的无间断切换，使备份 UPS 能立即对发生故障的 UPS 进行替代供电。
可靠性 (Reliability)在给定条件下的整个周期内，一个装置能够满足或实现所规定的功能要求的可能性。
交流稳压电源的分类及主要技术指标
一、交流稳压电源的分类交流稳压电源是电源技术中的重要组成部分，它的输入为单相或三相交流电，输出仍为交流电（单相或三相）。
按交流稳压电源的工作原理可以分成四类：1、参数调整（谐振）型（CWY系列及JJW、JSW系列）正弦能量分配器2、自耦（变比）调整型（ZTY系列）日本松永技术3、大功率补偿型（SBW系列）4、开关型（高频开关电源技术）二、交流稳压电源主要技术指标为了深入理解交流稳压电源的性能特性，这里简述交流稳压电源的主要技术指标。
稳态性能指标：1、源电压范围：即输入电压范围，交流稳压电源并不是在任何交流电压输入的情况下都能使输出电压稳定，而是有一个适应范围。
目前我们公司的产品都要求输入电压在额定值的±20%范围内变化。
2、源电压效应（亦称电压调整率）：定义为“仅由于输入电压的变化而引起输出量变化的效应”。
用下式表示：Umax/Uon)*100%——在输入电压往上或往下调节时，输出电压变化的最大值（V）Uon——输出电压额定值（V）这个值越小越好，是衡量交流稳压电源性能的一个重要指标。
3、负载效应（亦称负载调整率）：定义为“仅由于负载的变化而引起输出量变化的效应”。
用下式表示：S I Umax/Uon)*100%Umax——由于负载变化引起输出电压的最大变化量（V）Uon——输出电压额定值（V）这个值越小越好，也是衡量交流稳压电源性能的一个重要指标。
4、输出电压相对谐波含量（亦称为输出电压失真度）5、效率：输出的有功功率Po与输入的有功功率Pi之比。
例：输出的有功功率Po等于800W，输入的有功功率Pi等于1000VA。
此时效率就等于（800/1000）*100%等于80%。
6、负载功率因数：交流稳压电源，一般都用伏安（V A）或千伏安（KV A）值来表示容量，原因是负载中除纯电阻性负载外，还有感性和容性负载，即负载中除有功功率外，还有无功功率。
这个指标反映了交流稳压电源带感性及容性负载的能力。
LED电源测试标准

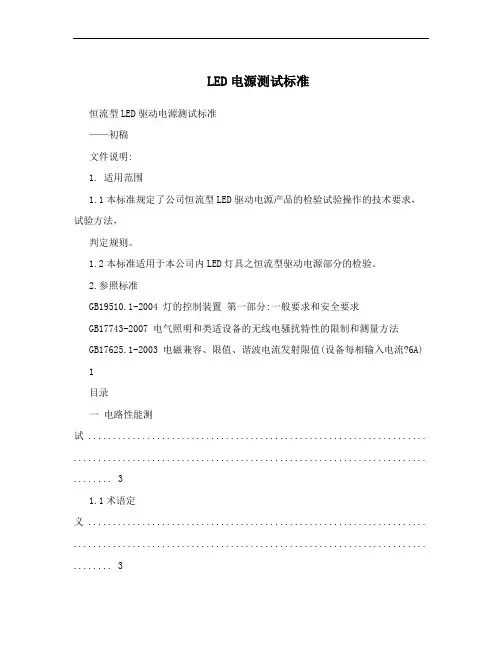

LED电源测试标准恒流型LED驱动电源测试标准——初稿文件说明:1. 适用范围1.1本标准规定了公司恒流型LED驱动电源产品的检验试验操作的技术要求，试验方法，判定规则。
1.2本标准适用于本公司内LED灯具之恒流型驱动电源部分的检验。
2.参照标准GB19510.1-2004 灯的控制装置第一部分:一般要求和安全要求GB17743-2007 电气照明和类适设备的无线电骚扰特性的限制和测量方法GB17625.1-2003 电磁兼容、限值、谐波电流发射限值(设备每相输入电流?6A)1目录一电路性能测试 ..................................................................... ........................................................................ .. (3)1.1术语定义 ..................................................................... ........................................................................ .. (3)4 1.2测试内容和测试方法 ..................................................................... ............................................................1.2.1 输入浪涌电流 ..................................................................... . (4)1.2.2 输出电流、输入功率、输入功率因素、工作效率 ....................................................................41.2.3 输出电流纹波及冲击电流...................................................................... .. (5)6 1.2.4 电源调整率 ..................................................................... ..............................................................1.2.5 载调整率 ..................................................................... (7)1.2.6温度漂移系数 ..................................................................... .. (7)1.2.7温度测试 ..................................................................... . (8)1.2.8输出过流保护值和短路保护(OCP 和SCP) ................................................................... .. (9)1.2.9出电压过压保护(OVP) .................................................................. (10)1.2.10冲幅度及暂状恢复时间 ..................................................................... (10)1.2.11启动时间及维持时间 ..................................................................... .. (11)外观及机械性试验 ..................................................................... ......................................................................12 二三环境可靠性试验 ..................................................................... ........................................................................ .. 13安全测试 ..................................................................... ........................................................................ .............. 13 四五可靠性试验 ..................................................................... ........................................................................ . (13)六安规试验 ..................................................................... ........................................................................ .. (13)七电磁兼容试验 ..................................................................... ........................................................................ (13)附表 ..................................................................... ........................................................................ . (13)2一电路性能测试1.1术语定义1.1.1. 电流调整率输入电压在额定范围内变化时，输出电流之变化率。
SMPS性能指标定义
一．描述输入电压影响输出电压的几个指标形式。 1. 绝对稳压系数。 A．绝对稳压系数：表示负载不变时，稳压电源输出直流变 化量△U0与输入电网变化量△Ui之比。既： K=△U0/△Ui。 B． 相对稳压系数：表示负载不变时，稳压器输出直流电压 Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。 即： S=△Uo/Uo / △Ui/Ui 2. 电网调整率。 它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。 3. 电压稳定度。 负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo（百 分值），称为稳压器的电压稳定度。 二．负载对输出电压影响的几种指标形式。 1. 负载调整率（也称电流调整率）。 在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝 对变化量表示。 2. 输出电阻（也称等效内阻或内阻）。 在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为
这是交流稳压器特有的。是指输出波形不是正 波形，产生波形畸变，称为畸变。 十三．噪声。 按30HZ——18kHZ的可听频率规定，这对开关电源的转换频率不成问题，但对带风扇的电源要根据需要加以规 定。 十四．输入噪声。 为使开关电源工作保持正常状态，要根据额定输入条件，按由允许输入外并叠加于工业用频率的脉冲状电压 （0——peak）制定输入噪声指标。一般外加脉冲宽度为100——800us，外加电压1000V。 十五．浪涌。 这是在输入电压，以1分钟以上的间隔按规定次数加一种浪涌电压，以避免发生绝缘破坏、闪络、电弧等异常 现象。通信设备等规定的数值为数千伏，一般为1200V。 十六．静电噪声。 指在额定输入条件下，外加到电源框体的任意部分时，全输出电路能保持正常工作状态的一种重复脉冲状的静 电。一般保证5——10KV以内。 十七．稳定度。 允许使用条件下，输出电压最大相对变化△Uo/Uo 。 十八．电气安全要求（GB 4943-90）。 1． 电源结构的安全要求。 1） 空间要求。UL、CSA、VDE安全规范强调了在带电部分之间和带电部分与非带电金属部分之间的表面、空 间的距离要求。UL、CSA要求：极间电压大于等于250VAC的高压导体之间，以及高压导体与非带电金属部分 之间（这里不包括导线间），无论在表面间还是在空间，均应有0.1英寸的距离；VDE要求交流线之间有3mm 的徐变或2mm的净空隙；IEC要求：交流线间有3mm的净空间隙及在交流线与接地导体间的4mm的净空间 隙。另外，VDE、IEC要求在电源的输出和输入之间，至少有8mm的空间间距。
电源调整率
---------------------------------------------------------------------------电源调整率：输入发生变化时输出端的稳压精度。
通信协议：互联设备间在进行数据交换时所共同遵守的规则。
SNMP：简单网络管理协议的英文缩写，主要用于监控、故障查询和控制TCP/IP网络，提供用户数据编程的简单网络管理协议。
输入频率范围：我国电网标准频率是50Hz，UPS允许市电频率有一定的变化范围，在这个范围内，UPS同步跟踪市电频率，超出则以本机频率输出。
电流峰值系数（CF）：电流峰值系数是指电流周期波形的峰值与有效值之比。
由于计算机性负载接受正弦波电压时其吸收的能量不一定按正弦规律，会产生较高的峰值电流（介于2.4-2.6倍的电流），因此，UPS设计时应能提供CF值大于3的电流，以满足电脑性负载的应用。
电池串联/并联：多个性能容量相同的电池按一定极性串行连接叠加即为串联，形成电池组；多个电压相同的电池或电池组在其末端按同极性连接，形成并行输出即为并联。
电池管理系统：用于保护UPS电池以及延长其寿命，达到最佳充电效果。
电池管理系统包含了软件和硬件，包括电池特性判定、充电模式的自动选择、自动告警以及特殊电池的充电等多项技术。
短路：指电路的直流正负两极或交流的火线与零、地线发生直接连接。
短路会发生严重的过载，产生很大的短路电流，有可能烧毁设备，甚至引起火灾。
地线、零线和火线：大地是良好的导体，地线通过深埋的电极与大地短路连接。
市电的传输是以三相的方式，并有一根中性线，三相平衡时中性线的电流为零，俗称"零线"，零线的另一个特点是与地线在系统总配电输入短接，电压差接近为零。
三相电的三根相线与零线有220电压，会对人产生电击，俗称"火线"。
电气线路的安装及排列顺序有严格的标准，实际中按标准正确装配地线、零线和火线对安全至关重要。
开关电压电压调整率标准
开关电压电压调整率标准
开关电源的电压调整率标准通常是在电源设计和制造过程中确定的，并根据特定的应用需求和国际标准来制定。
一般来说，电压调整率是指在给定的负载范围内，电源输出电压变化的百分比。
在工业和电子设备领域，常见的开关电源的电压调整率标准通常为：
1．线性调整率：通常在5%到10%之间。
这意味着在额定负载的情况下，电源输出电压的变化范围在额定电压的5%到10%之间。
2．整定调整率：这是指在从最小负载到最大负载的变化范围内，电源输出电压的变化率。
整定调整率通常较小，通常在1%到2%之间。
3．负载调整率：这是指在负载从最小到最大的变化范围内，电源输出电压的变化率。
负载调整率通常在1%到2%之间。
值得注意的是，不同类型和应用领域的开关电源可能有不同的电压调整率标准。
因此，在选择和设计开关电源时，应根据具体的应用需求和标准要求来确定适当的电压调整率。
为什么带载后的直流电源电压下降很多？
当我们使用直流电源供电时，我们会发现在带载后，电源的电压下降了很多。
这是因为电源内部电阻的存在导致的。
我们将探讨为什么带载后的直流电源电压下降很多。
我们需要了解电源的内部电阻。
电源的内部电阻是指电源输出端和电源输入端之间的电阻。
这个电阻是由电源内部电路的元件（如电容器、电感器、二极管等）和导线的电阻组成的。
当电源输出电流增加时，电源内部电阻会导致电源输出电压下降。
我们需要了解电源的输出电流和电压之间的关系。
根据欧姆定律，电流和电压之间存在一定的关系。
当电流增加时，电压也会随之下降。
这是因为在电源内部电路中，电流通过电阻时会遇到电阻的阻力，这会导致电压下降。
电源的负载也会影响电源的输出电压。
电源的负载是指连接到电源输出端的电路或设备。
当电源输出电流增加时，电源内部电阻会导致电源输出电压下降。
如果负载电流过大，电源的输出电压可能会下降到无法满足负载要求的程度。
我们需要了解电源的稳压性能。
稳压电源是一种能够在负载变化时保持输出电压不变的电源。
稳压电源通常使用反馈电路来控制输出电压。
当负载电流增加时，反馈电路会自动调整电源输出电压，以保持输出电压不变。
稳压电源的稳定性能可以通过负载调整率来衡量。
负载调整率是指在负载变化时，电源输出电压的变化率。
稳压电源的负载调整率通常很小，通常为0.1%或更小。
当我们使用直流电源供电时，带载后电源的电压下降是由电源内部电阻导致的。
电源的负载和输出电流也会影响电源的输出电压。
稳压电源可以在负载变化时保持输出电压不变。
了解这些知识可以帮助我们更好地理解电源的工作原理，并帮助我们选择合适的电源来满足我们的需求。
带载后的直流电源电压下降很多是由电源内部电阻导致的。
电源的负载和输出电流也会影响电源的输出电压。
稳压电源可以在负载变化时保持输出电压不变。
电源负载调整率测试方法
电源负载调整率测试方法引言：电源负载调整率是衡量电源输出电压波动响应速度的重要指标之一。
在实际应用中，电源负载调整率的测试对于评估电源的稳定性和可靠性至关重要。
本文将介绍电源负载调整率测试的方法和步骤，帮助读者全面了解该测试方法，并能正确应用于实际工作。
一、电源负载调整率测试的原理电源负载调整率测试是通过改变电源负载的情况下，观察电源输出电压的变化情况来评估电源的动态响应能力。
在测试过程中，通常会采用脉冲负载或阶跃负载的方式来模拟实际应用场景下负载突变的情况。
通过观察电源输出电压的上升时间、下降时间和稳定时间等指标，可以评估电源对负载变化的适应能力。
二、电源负载调整率测试的步骤1. 确定测试系统：确定测试所需的电源和负载设备，并确保其具备良好的性能和准确的测量能力。
2. 设定电源输出：根据实际需求，设定电源的输出电压和电流值。
3. 连接电源和负载：将电源和负载设备正确连接，并确保连接稳定可靠。
4. 开始测试：根据需要选择脉冲负载或阶跃负载方式，并设置合适的参数。
5. 观察电压变化：通过示波器等测试设备实时观察电源输出电压的变化情况。
记录并分析上升时间、下降时间和稳定时间等关键指标。
6. 结果分析：根据测试结果对电源的负载调整率进行评估和分析。
如果测试结果符合要求，则说明电源具备较好的负载适应能力；如果测试结果不理想，则需要进一步优化电源设计或选择更适合的电源。
三、测试注意事项1. 测试前应仔细检查电源和负载设备，确保其正常工作和连接正确。
2. 在测试过程中，应遵循测试仪器的操作规范，确保测试数据的准确性和可靠性。
3. 在选择脉冲负载或阶跃负载方式时，应根据实际应用场景进行合理选择，并进行相应参数的设置。
4. 在观察电压变化时，应注意调整示波器的水平和垂直尺度，以确保观察到准确的电压波形。
5. 在结果分析过程中，应综合考虑电源的负载调整率和其他重要指标，以全面评估电源的性能。
结论：电源负载调整率测试是评估电源稳定性和可靠性的重要手段之一。
