桥式起重机主要结构

（一）桥架的组成 1、桥架的组成
天车的桥架是一种移动的金属 结构，它承受载重小车的质量， 并通过车轮支承在轨道上，因而 是天车的主要承载构件。 由主梁、端梁、小车轨道、走台 护栏组成
主梁：与大车轨道方向垂直。起 重机主梁材料应用16Mn制造。 端梁：与大车轨道方向平行。
二、桥架的结构
（一）桥架的组成 2、桥架的结构形式 有箱形结构和桁架结构。另外 有圆形、型钢等。 —箱型梁应用最广泛。
二、桥架的结构
（三）主梁下挠
2、主梁下挠的影响：
(2)对大车运行机构的影响: 大车运行机构采用集中传动的,在安装时具有一定的上拱度。目 前采用的齿轮联轴器允许转角0°30/,但是这允许量已被安装和 调整利用了一部分,若传动机构随主梁和走台大幅度的下挠,便会 引起联轴器牙齿折断,传动轴扭弯或者连接螺栓断裂。 (3)对小车的影响:
2、桥架的结构形式
二、桥架的结构
（一）桥架的组成
偏轨箱形结构的形式及各自特点
偏轨箱形结构有窄翼缘和宽翼缘箱形结构两种。
窄翼缘箱形载面与普通箱形梁截面相仿,只是简化了工艺, 目前在以电动葫芦作为起重小车的天车上应用较为广泛;
宽翼缘箱形载面结构形式具有很好的整体刚度,在垂直、 水平和扭转载荷作用下变形均很小,因此应用十分广泛。
二、桥架的结构
（三）主梁下挠
1、主梁的下挠 所谓下挠，就是主梁产生的向
下弯曲的永久变形，从原始 高度算起。 弹性下挠：起重机吊负荷前后， 双梁主起梁重挠机度吊的起额变定化负值荷称后为,主弹梁性产生的最大弹性变形,不允许超 过当跨主变度梁形的跨。重7010 下(由挠吊值负达荷跨前度的的实时际1 上拱，值小算车起运)行。阻力将增加40% 永久下挠：无法恢复的变形500。
上拱度不小于桥式起重机跨度的 F
1／1000；
(2)小车停在桥架中间起吊额定负荷
时，主梁所产生的弹性下挠值不应
L
超过跨度1／700(由实际上拱值算起)：
下挠1/500，阻力增加40%。
(3)超过额定负荷的25％作静负荷试 验时，桥架不允许有永久变形。
二、桥架的结构
（一）桥架的组成
5、箱形主梁的结构
一、桥式起重机的构造
（一）桥式起重机组成
桥式起重机上两大部分 凡是由电机带动而运转的机械,如桥式起重机的起 升机构,大车和小车运行机构都称为工作机构。 电动机与其所带动的工作机械共同构成的传动系统 则称为电动机的电力拖动系统。
二、桥架的结构
（一）桥架的组成 （二）主梁的上拱 （三）主梁的下挠
二、桥架的结构
上翼板
腹板
走台
Байду номын сангаас
下翼板
筋板
结论：箱形主梁由上下翼板、腹板、筋板组成
二、桥架的结构
（二）主梁上拱
1、主梁的上拱
F
将梁顶制成上拱形，把从梁上表
面水平线至跨度中点上拱曲线的
L
距离叫做上拱度。
主梁应有上挠，跨中上拱度Y=
，L为跨度,即 F( 0.9 1.4)L 10001000
F=1/1000.偏差0.1---0.3F
空载情况下，下挠值为：F ≤L*1／1500。 额定起重量时，主梁低于水平线的下挠值为：F≤ L／700。
二、桥架的结构
（三）主梁下挠 2、主梁下挠的影响：
(1)对小车运行的影响:
起重机桥梁在空载时主梁已经下挠,负载后小车轨道将产生较大 的坡度。小车由跨中开往两端时不仅要克服正常运行的阻力,而 且克服爬坡的附加阻力。据粗略计算,当主梁下挠值达到L1/500 时,小车运行附加阻力将增加40%,另外,小车运行时还难以制动, 制动后也会出现滑移的现象。这对于需要准确定位的起重机影 响很大,严重的将会产生严重的后果而无法使用。
悬臂应有上翘，上翘度应为（0.9/350-1.4/350）的悬臂长度
箱形梁的旁弯度f≤L/2000,(L为跨度)。带走台时只许向内侧弯曲。
二、桥架的结构
1、主梁的上拱
（二）主梁上拱
F
为什么主梁应有上拱度？ L
主梁是一种弹性结构，在载荷作用下将产生下挠变形，当载荷 卸下后，变形会消失，梁又恢复原来状态。为了防止小车产生 爬坡现象，增加运行阻力和引起结构振动，补偿和消除下挠变 形，当桥架跨度大于13.5m时，将主梁预制成上拱形，把从主 梁上表面水平线至跨度中点上拱曲线的距离叫做上拱度，记作 f0，天车主梁上拱度的标准值为跨度的1/1000。
两根主梁的下挠程度不同,小车的四个车轮不能同时与轨道接 触,便产生小车的“三条腿”现象。这时小车架受力不均,小车运 行受阻。
1、主梁的下挠
二、桥架的结构
（三）主梁下挠
对新安装的桥式起重机,需要测 量主梁下挠度。
具体方法： 无负荷试验合格后,吊起额定负荷,使小车在桥全长上反复
一一、、桥式桥起式重起机重的机构的造构造

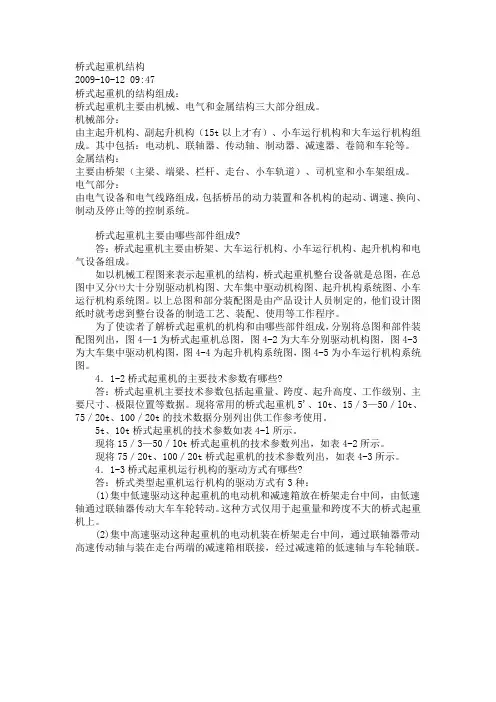

（一）桥式起重机组成
按照结构特点分为金属结构、机械传动、电气部分。 1、金属结构包括桥架和小车架组成，桥架则由主梁、端梁、走台、 护栏和操纵室组成。小车由车架和栏杆组成。 2、机械传动部分则是为实现天车不同运动要求设置的。由起升机构、 大车运行机构和小车运行机构所组成。 3、电气部分由电气线路和电气设备组成。
桥架型起重机端梁连接角轴承架处有应 力集中，现场容易产生裂纹。
桥架型起重机主、端梁连接部位比较坚 固，是容易产生裂纹的部位。
对桁架结构的起重机，节点板是发生裂 纹较多的部位。
二、桥架的结构
（一）桥架的组成
4、桥架的技术要求有以下三项：
(1)经试车后，当空载小车位于跨端
时，主梁应具有均匀的上拱度，其
二、桥架的结构
（一）桥架的组成
3、箱形主梁和桁架主梁的区别： （1）同样条件下，桁架结构比箱形结
构梁强度高,但节点处易出现应力集 中,甚至裂纹； （2）箱形结构相对重些； （3）箱形结构制造方便； （4）箱形结构可以使用角形轴承箱, 与端梁之间连接有应力集中,容易产 生裂纹。
二、桥架的结构
（一）桥架的组成
1、主梁的上拱
二、桥架的结构
（二）主梁上拱
Y
L
主梁具有上拱度主要有以下作用： (1)可减少主梁在承受载荷时向下的变形值，使小车轨道 有最小的倾斜度，从而减少小车运行时的阻力，避免小车 出现爬坡或溜车现象，改善小车的运行性能； (2)对于大车运行机构为集中驱动的天车，由于上拱度能 抵消桥架向下变形的影响，因而可以改善天车的运行性能； (3)上拱度可增强主梁的承载能力，使主梁的受力状况得
