中华人民共和国行业标准
JGJ94-2008
建筑桩基技术规范
Technical Code for Building Pile Foundations
UnRegistered
2008 北 京
中华人民共和国行业标准
建筑桩基技术规范
Technical Code for Building Pile Foundations JGJ 94- 2008

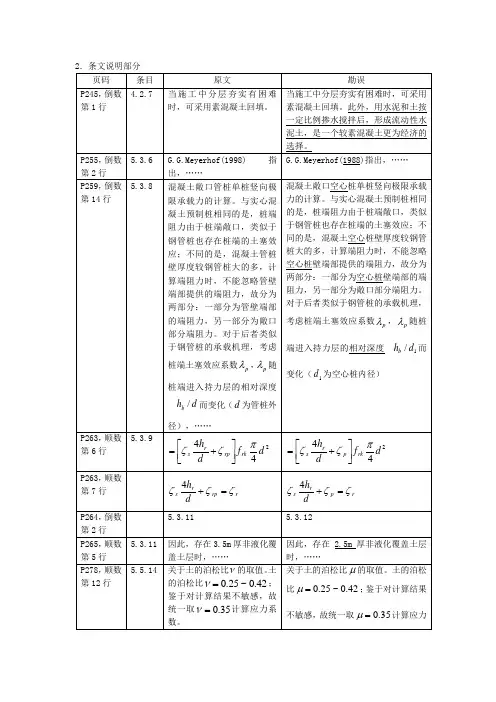

《建筑桩基技术规范》JGJ94-2008条文说明部分勘误2
P259，倒数第14行
5.3.8
混凝土敞口管桩单桩竖向极限承载力的计算。与实心混凝土预制桩相同的是，桩端阻力由于桩端敞口，类似于钢管桩也存在桩端的土塞效应；不同的是，混凝土管桩壁厚度较钢管桩大的多，计算端阻力时，不能忽略管壁端部提供的端阻力，故分为两部分：一部分为管壁端部的端阻力，另一部分为敞口部分端阻力。对于后者类似于钢管桩的承载机理，考虑桩端土塞效应系数 ， 随桩端进入持力层的相对深度 而变化（ 为管桩外径），……
2．条文说明部分
页码
条目
原文
勘误
P245，倒数第1行
4.2.7
当施工中分层夯实有困难时，可采用素混凝土回填。
当施工中分层夯实有困难时，可采用素混凝土回填。此外，用水泥和土按一定比例掺水搅拌后，形成流动性水泥土，是一个较素混凝土更为经济的选择。
P255，倒数第2行
5.3.6
G.G.Meyerhof(1998)指出，……
P263，顺数第6行
5.3.9
P263，顺数第7行
P264，倒数第2行
5.3.11
5.3.12
P265，顺数第5行
5.3.11
因此，存在3.5m厚非液化覆盖土层时，……
因此，存在2.5m厚非液化覆盖土层时，……
P278，顺数第12行
5.5.14
关于土的泊松比 的取值。土的泊松比 ；鉴于对计算果不敏感，故统一取 计算应力系数。
混凝土敞口空心桩单桩竖向极限承载力的计算。与实心混凝土预制桩相同的是，桩端阻力由于桩端敞口，类似于钢管桩也存在桩端的土塞效应；不同的是，混凝土空心桩壁厚度较钢管桩大的多，计算端阻力时，不能忽略空心桩壁端部提供的端阻力，故分为两部分：一部分为空心桩壁端部的端阻力，另一部分为敞口部分端阻力。对于后者类似于钢管桩的承载机理，考虑桩端土塞效应系数 ， 随桩端进入持力层的相对深度 而变化（ 为空心桩内径）
《建筑桩基技术规范》JGJ94-2008
《建筑桩基技术规范》JGJ94-2008灌注桩：4.1.2桩身混凝土及混凝土保护层厚度应符合下列要求：1.桩身混凝土强度等级不得小于C25，混凝土预制桩尖强度等级不得小于C30。
2.灌注桩主筋的混凝土保护层厚度不应小于35mm，水下灌注桩的主筋混凝土保护层不得小于50mm。
6.1.4成桩机械必须经鉴定合格，不得使用不合格机械。
6.2.6粗骨料可选用碎石，其骨料粒径不得大于钢筋间距最小净距的三分之一。
6.2.7检查成孔质量合格后应尽快灌注混凝土，直径大于1000mm或单桩混凝土量超过25立方米的桩，每根桩桩身混凝土应留1组试件：直径大于1000mm的桩或单桩混凝土量不超过25立方米的桩，每个灌注台班不得少于1组：每组试件应留3件。
6.3.2泥浆护壁应符合下列规定：1.施工期间护筒内的泥浆面应高出地下水位1000mm以上，在受水位涨落影响时，泥浆面应高出最高水位1500mm以上；2.在清孔过程中，应不断置换泥浆，直至浇注水下混凝土；3.浇注混凝土前，孔底500mm以内的泥浆比重应小于1,。
25：含砂率不得大于8%；粘度不得大于28s；4.在容易产生泥浆渗漏的土层中应采用维持孔壁稳定的措施。
6.3.9钻孔达到设计深度灌注混凝土之前，孔底沉渣厚度指标应符合下列规定：1.对端承型桩，不应大于50mm2.对摩擦型桩，不应大于100mm3.对抗拔、抗水平力桩，不应大于200mm6.3.26钢筋笼吊装完毕后，应安置导管或气泵管二次清孔，并应进行孔位、孔径、垂直度、孔深、沉渣厚度等检查，合格后应立即灌注混凝土。
6.3.27水下灌注的混凝土应符合下列规定：1.水下灌注混凝土必须具备良好的和易性，配合比应通过试验确定；坍落度宜180—220mm；水泥用量不应少于360kg每立方（当掺入粉煤灰时水泥用量可不受此限）；2.水下灌注混凝土的含砂率宜为40%—50%，并宜选用中粗砂；粗骨料的最大粒径应小于40mm；3.水下灌注混凝土宜掺外加剂。
《建筑桩基技术规范》jgj94简介.
10 变刚度调平设计
考虑上部结构形式、荷载和地层分布以及相 互作用效应，通过调整桩径、桩长、桩距等改变 基桩支承刚度分布，以使建筑物沉降趋于均匀、 承台内力降低的设计方法。
11 承台效应系数
竖向荷载下，承台底地基土承载力的发挥率。
12 负摩阻力
桩周土由于自重固结、湿陷、地面荷载作用 等原因而产生大于基桩的沉降所引起的对桩表面 的向下摩阻力。
Sk≤R(Quk,K) 或 Sk≤R(qSiK,qPk,ak,K) JGJ 94-94 Sd≤R(Quk,s、p)
Sd≤R(qsiK,qsk,ak,s、p)
关于“单桩极限承载力标准值”的说明
本规范规定采用单桩极限承载力标准值作为桩 基承载力设计计算的基本参数。试验单桩极限承载 力标准值指通过不少于2根的单桩现场静载试验确定 的，反映特定地质条件、桩型与工艺、几何尺寸的 单桩极限承载力代表值。计算单桩极限承载力标准 值指根据特定地质条件、桩型与工艺、几何尺寸、 以极限侧阻力标准值和极限端阻力标准值的统计经 验值计算的单桩极限承载力标准值。
Smax≤40mm,△Smax≤0.0008L。
刚建成或在建项目：北京电视中心、北京万豪大酒 店、威海海悦国际大酒店、北京国际财源中心、望 京嘉美风尚酒店、嘉美风尚写字楼，陕西法华寺合 十舍利塔等工程的桩基础均采用变刚度调平概念设 计。
3-7 桩的选型与布置
1 基桩分类 1.1 按承载性状分： （1）摩擦型桩：摩擦桩、端承摩擦桩； （2）端承型桩：端承桩、摩擦端承桩； 1.2 按成桩方法分 （1）非挤土桩 （2）部分挤土桩 （3）挤土桩
3 均匀布桩桩顶反力分布特征
图3-6-3 武汉某大厦桩箱基础桩顶反力分布
高层框剪结构，φ 500PHC桩，L=22m,均匀布桩；
《建筑桩基技术规范》JGJ94-2008摘要(锤击沉桩)
7.4 7.4 锤击沉桩锤击沉桩锤击沉桩7.4.17.4.1 沉桩前必须处理空中和地下障碍物，场地应平整，排水应畅通，并应满足打桩所需的地面承载力。
7.4.27.4.2 桩锤的选用应根据地质条件、桩型、桩的密集程度、单桩竖向承载力及现有施工条件等因素确定，也可按本规范附录H 选用。
7.4.37.4.3 桩打入时应符合下列规定： 1 桩帽或送桩帽与桩周围的间隙应为5～10mm；2 锤与桩帽、桩帽与桩之间应加设硬木、麻袋、草垫等弹性衬垫；3 桩锤、桩帽或送桩帽应和桩身在同一中心线上；4 桩插入时的垂直度偏差不得超过0.5％。
7.4.47.4.4 打桩顺序要求应符合下列规定： 1 对于密集桩群，自中间向两个方向或四周对称施打；2 当一侧毗邻建筑物时，由毗邻建筑物处向另一方向施打；3 根据基础的设计标高，宜先深后浅；1 根据桩的规格，宜先大后小，先长后短。
7.4.57.4.5 打入桩（预制混凝土方桩、预应力混凝土空心桩、钢桩）的桩位偏差，应符合表7.4.5的规定。
斜桩倾斜度的偏差不得大于倾斜角正切值的15％（倾斜角系桩的纵向中心线与铅垂线间夹角）。
表7.4.5 7.4.5 打入桩桩位的允许偏差打入桩桩位的允许偏差打入桩桩位的允许偏差(mm)(mm)(mm)项 目允许偏差 带有基础梁的桩：（1）垂直基础梁的中心线（2）沿基础梁的中心线100+0.01H 150+0.01H 桩数为1～3根桩基中的桩100 桩数为4～16根桩基中的桩1/2桩径或边长 桩数大于16根桩基中的桩：（1）最外边的桩（2）中间桩1/3桩径或边长 1/2桩径或边长注：H 为施工现场地面标高与桩顶设计标高的距离。
7.4.6 桩终止锤击的控制应符合下列规定：1` 当桩端位于一般土层时，应以控制桩端设计标高为主，贯入度为辅；2 桩端达到坚硬、硬塑的黏性土、中密以上粉土、砂土、碎石类土及风化岩时，应以贯入度控制为主，桩端标高为辅；3 贯入度已达到设计要求而桩端标高未达到时，应继续锤击3阵，并按每阵10击的贯入度不应大于设计规定的数值确认，必要时,施工控制贯入度应通过试验确定。
【2019年整理】建筑桩基技术规范JGJ94-2008
UDC中华人民共和国行业标准JGJ94-2008建筑桩基技术规范Technical Code for Building Pile Foundations2 0 0 8北京前言本规范是根据建设部建标[2003]104号文的要求，由中国建筑科学研究院会同有关设计、勘察、施工、研究和教学单位，对《建筑桩基技术规范》JGJ94-94修订而成。
在修订过程中，开展了专题研究，进行了广泛的调查分析，总结了近年来我国桩基础设计、施工经验，吸纳了该领域新的科研成果，以多种方式广泛征求了全国有关单位的意见，并进行了试设计，对主要问题进行了反复修改，最后经审查定稿。
本规范主要技术内容有：桩基基本设计规定、桩基构造、桩基承载力极限状态和正常使用极限状态计算或验算、桩基施工、桩基工程质量检查和验收及有关附录。
本规范修订增加的内容主要有：减少差异沉降和承台内力的变刚度调平设计；桩基耐久性规定；后注浆灌注桩承载力计算与施工工艺；软土地基减沉复合疏桩基础设计；考虑桩径因素的Mindlin解计算单桩、单排桩和疏桩基础沉降；抗压桩与抗拔桩桩身承载力计算；长螺旋钻孔压灌混凝土后插钢筋笼灌注桩施工方法；预应力混凝土空心桩承载力计算与沉桩等。
调整的主要内容有：基桩和复合基桩承载力设计取值与计算；单桩侧阻力和端阻力经验参数；嵌岩桩嵌岩段侧阻和端阻综合系数；等效作用分层总和法计算桩基沉降经验系数；钻孔灌注桩孔底沉渣厚度控制标准等。
本规范由建设部负责管理和对强制性条文的解释，由中国建筑科学研究院负责具体技术内容的解释。
本规范主编单位：中国建筑科学研究院（地址：北京市北三环东路30号；邮编：100013）。
本规范参编单位：北京市勘察设计研究院、现代设计集团华东建筑设计研究院有限公司、上海岩土工程勘察设计研究院、天津大学、福建省建筑科学研究院、中冶集团建筑研究总院、机械工业勘察设计研究院、中国建筑东北设计院、广东省建筑科学研究院、北京筑都方圆建筑设计有限公司、广州大学。
桩基技术规范JGJ94-2008
4.1.2 桩身混凝土及混凝土保护层厚度应符合下列要求：
1、 桩身混凝土强度等级不得小于C25，混凝土预制桩 尖强度等级不得小于C30； 2、灌注桩主筋的混凝土保护层厚度不应小于35mm， 水下灌注桩的主筋混凝土保护层厚度不得小于50mm； 3、四类、五类环境中桩身混凝土保护层厚度应符合国 家现行标准《港口工程混凝土结构设计规范》JTJ 267、 《工业建筑防腐蚀设计规范》GB 50046的相关规定。
建筑桩基技术规范
编 号: 废 止 号: 施行日期: JGJ94-2008 JGJ94-94 2008年10月1日
1 总则
1.0.1 为了在桩基设计与施工中贯彻执行国家的技术经 济政策，做到安全适用、技术先进、积极合理、确保质量、 保护环境，制定本规范。 1.0.2 本规范适用于各类建筑（包括构筑物）桩基的设 计与施工。 1.0.3 桩基的设计与施工，应综合考虑工程地质与水文 地质条件、上部结构类型、使用功能、荷载特征、施工技 术条件与环境；并应重视地方经验，因地制宜，注重概念 设计，合理选择桩型、成桩工艺和承台形式，优化布桩， 节约资源；强化施工质量控制与管理。 1.0.4 在进行桩基设计与施工时，除应符合本规范外， 尚应符合现行的有关标准的规定。
4.1.18 钢桩的防腐处理应符合下列规定： 1 钢桩的腐蚀速率当无实测资料时可按表3.1.18确定； 2 钢桩防腐处理可采用外表面涂防腐层、增加腐蚀余量及阴 极保护；当钢管桩内壁同外界隔绝时，可不考虑内壁防腐。
4.2 承台构造
4.2.1 桩基承台的构造，应满足抗冲切、抗剪切、抗弯承载 力和上部结构要求，尚应符合下列要求： 1 独立柱下桩基承台的最小宽度不应小于500mm，边桩 中心至承台边缘的距离不应小于桩的直径或边长，且桩的 外边缘至承台边缘的距离不应小于150mm。对于墙下条 形承台梁，桩的外边缘至承台梁边缘的距离不应小于 75mm。承台的最小厚度不应小于300mm。 2高层建筑平板式和梁板式筏形承台的最小厚度不应小于 400mm，墙下布桩的剪力墙结构筏形承台的最小厚度不 应小于200mm。 3高层建筑箱形承台的构造应符合《高层建筑筏形与箱形 基础技术规范》JGJ6的规定。
16《建筑桩基技术规范》JGJ94-2008
A j —空心桩桩端净面积; A p1 —空心桩敞口面积
当hd/d<5时 ,
p 0.16hb / d
p —桩端土塞效应系数； hb—桩端进入持力层深度；
d、b—管桩外径、边长； d1—管桩内径。
5 嵌岩桩承载力
Quk Qsk Qrk Qpk
7
承台与承台之间的连接，联系梁设置；
（ 1 ）一柱一桩时，应在桩顶两个主轴方向上设置联 系梁。当桩与柱的截面直径之比大于 2 时，可不设 联系梁。 （2）两桩桩基的承台，应在其短向设置联系梁。 （ 3 ）有抗震设防要求的柱下桩基承台，宜沿两个主
轴方向设置联系梁。
（4）联系梁顶面宜与承台顶面位于同一标高。联 系梁宽度不宜小于250mm，其高度可取承台中心距 的1/10～1/15，且不宜小于400mm。 （5）联系梁配筋应按计算确定，梁上下部配筋不 宜小于2根直径12mm钢筋；位于同一轴线上的联系
1 桩距影响
桩周离桩中心的任一点r处的竖向位移为：
实测 nd=5d～8d（Es小影响范围小）即桩距
Sa=10d～16d处,桩间土竖向位移为零，土抗力
发挥率接近100%。
因此桩距愈大，承台效应系数η c=qc/fak愈大。
2 承台土抗力随承台宽度与桩长之比而变化
图5-5-1 承台分担荷载比Pc/P随Bc/L的变化
5-4
设计中考虑承台效应按复合桩基设计的条件
1
抵抗差异沉降能力强、整体刚度大的建筑物（如
独栋剪力墙结构、混凝土筒仓）；
2
对差异沉降适应性强的排架结构和柔性结构和柔 性构筑物（如钢板罐体）；
3 4
按变刚度调平原则设计的桩基刚度相对弱化区； 软土地基减沉复合疏桩基础。
