GH625、INCONEL625固溶强化型镍基变形高温合金指标
【研究】GH3625(N06625)特性、标准、成分、性能...
上海钢研-张工：158–O185-9914GH3625(GH625)合金是以钼铌为主要强化元素的固溶强化型镍基变形高温合金，具有优良的耐腐蚀和抗氧化性能，从低温到980摄氏度均具有良好的拉伸性能和疲劳性能，并且耐盐雾气氛下的应力腐蚀。
因此，可广泛用于制造航空发动机零部件、宇航结构部件和化工设备。
概述1.1、合金特性：● 对氧化和还原环境的各种腐蚀介质都具有非常出色的抗腐蚀能力●优秀的抗点腐蚀和缝隙腐蚀的能力，并且不会产生由于氯化物引起的应力腐蚀开裂●优秀的耐无机酸腐蚀能力，如硝酸、磷酸、硫酸、盐酸以及硫酸和盐酸的混合酸等●优秀的耐各种无机酸混合溶液腐蚀的能力●温度达40℃时，在各种浓度的盐酸溶液中均能表现出很好的耐蚀性能●良好的加工性和焊接性，无焊后开裂敏感性●具有壁温在-196～450℃的压力容器的制造认证1.2、应用领域●含氯化物的有机化学流程工艺的部件，尤其是在使用酸性氯化物催化剂的场合●用于制造纸浆和造纸工业的蒸煮器和漂白池●烟气脱硫系统中的吸收塔、再加热器、烟气进口挡板、风扇（潮湿）、搅拌器、导流板以及烟道等●用于制造应用于酸性气体环境的设备和部件●乙酸和乙酐反应相近牌号、化学成分与标准2.1、相近牌号UNS NO6625 Inconel625(美国)、 NC22DNb(法国)、/.Nr.2.4856(德国)2.2、执行标准GJB 1953-1994 《航空发动机转动件用高温合金热轧棒材规范》GJB 2611-1996 《航空用高温合金冷拉棒材规范》GJB 2612-1996 《焊接用高温合金冷拉丝材规范》GJB 3020-1997 《航空用高温合金环坯规范》GJB 3165-1998 《航空承力件用高温合金热轧和锻制棒材规范》GJB 3782-1999 《航空用高温合金棒材规范》HB 5198-1982 《航空叶片用变形高温合金棒材》物理性能3.1、密度ρ=8.4g/cm33.2、熔化温度1290~1350℃金相组织结构该合金为面心立方晶格结构。
inconel625合金

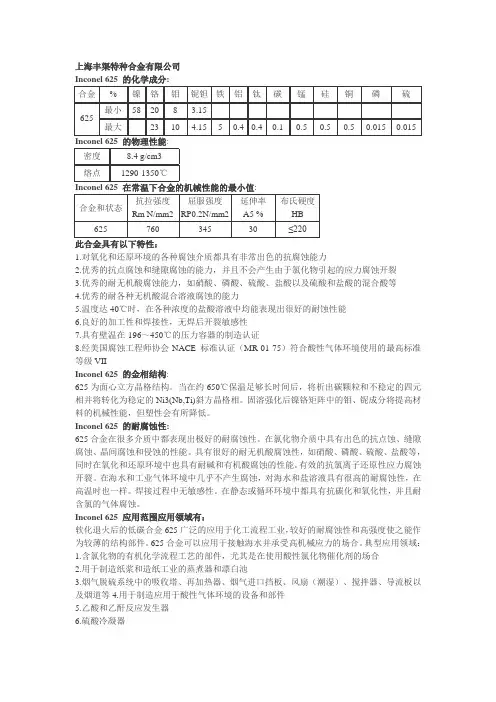

Incone l625特性及应用领域概述：该合金是以钼铌为主要强化元素的固溶强化型镍基变形高温合金，具有优良的耐腐蚀和搞氧化性能，从低温到980℃均具有良好的拉伸性能和疲劳性能，并且耐盐雾气氛下的应力腐蚀。
因此，可广泛用于制造航空发动机零部件、宇航结构部件和化工设备。
Incone l625相近牌号：NS336 GH3625 GH625(中国)、NC22DNb(法国)、W.Nr.2.4856(德国)Incone l625化学成份：合金牌号%镍Ni铬Cr铁Fe钼Mo铌Nb钴Co碳C锰Mn硅Si硫S铜Cu铝Al钛TiInconel 625最小余量20.0 8.0 3.15最大23.0 5.0 10.0 4.15 1.0 0.10 0.5 0.5 0.015 0.07 0.4 0.4Inconel625物理性能：密度g/cm3 熔点℃热导率λ/(W/m•℃)比热容J/kg•℃弹性模量GPa剪切模量GPa电阻率μΩ•m泊松比线膨胀系数a/10-6℃-18.441290135012.1(100℃)43020579 1.280.30812.3(20~100℃)Inconel625力学性能：(在20℃检测机械性能的最小值)热处理方式抗拉强度σb/MPa 屈服强度σp0.2/MPa 延伸率σ5 /%布氏硬度HBS 固溶处理83041030≤290 Inconel625生产执行标准：标准棒材锻件板(带)材丝材管材美国材料与试验协会ASTM B446ASTM B446ASTM B443ASTM B444 ASTM B704 ASTM B705美国航空航天材料技术规范AMS 5666AMS 5666AMS 5599 AMS 5837AMS 5581 美国机械工程师协会ASME SB446ASME SB446ASTM SB443ASME SB444 Inconel625 金相组织结构：该合金在固溶状态的组织为奥氏体基体和少量的TiN、NbC、和M6C相,经650~900℃长期时效后，所析出的相为γ"、δ、M23C6和M6C。
镍基合金625金属环垫的硬度
镍基合金625金属环垫的硬度镍基合金625是一种高强度、高温、耐腐蚀性能优良的镍基合金。
它由镍、铬、铁、钼和铌等元素组成，其中镍含量达到50%以上。
它是一种晶体固溶体合金，具有良好的耐热性、耐腐蚀性和抗氧化性能，在高温环境下能够保持较好的力学性能。
镍基合金625金属环垫是一种常见的密封元件，它被广泛应用于化工、石油、航空航天和核工业等领域，用于阀门、管道、压力容器等设备的密封。
金属环垫的硬度是评价其性能的重要指标之一，硬度高表示其抗压性能和耐磨性能强，能够提供更好的密封效果。
镍基合金625金属环垫的硬度主要取决于合金组分和热处理工艺。
镍基合金625由于含有高比例的镍元素和合金元素的配比设计，可以实现较高的硬度。
合金中的铬元素能够提高硬度和耐腐蚀性能，钼元素起到强化作用，铌元素则能够提高合金的晶界强度。
此外，进行合适的热处理工艺，如固溶处理和时效处理，也能够进一步提高镍基合金625金属环垫的硬度。
热处理是通过加热和冷却过程改变合金的组织结构和性能的方法。
固溶处理是将镍基合金625加热到一定温度，保持一定时间后进行快速冷却，以达到固溶元素的目的。
固溶处理可以使合金中的合金元素溶解在固溶体中，增加合金的强度和硬度。
时效处理是在固溶处理后，将合金加热到一定温度并在此温度下保持一定时间，然后进行逐渐降温。
时效处理可以使合金中的合金元素沉淀出来，形成细小的沉淀相，从而增加合金的硬度和强度。
经过适当的热处理，镍基合金625金属环垫的硬度可以达到HRC30-40。
除了合金组分和热处理工艺的影响外，镍基合金625金属环垫的硬度还受到其他因素的影响。
例如，金属环垫的制备工艺、厚度和尺寸也会对硬度产生影响。
通常情况下，金属环垫的硬度会随着厚度的增加而增加。
此外，金属环垫的表面处理也会对硬度产生影响，如抛光、镀层等处理可以提高金属环垫的硬度。
总结起来，镍基合金625金属环垫的硬度是由合金组分、热处理工艺、制备工艺、厚度和尺寸等因素共同影响的。
gh625材质化学成分gh625密度
A1a3a1a6a6a3a6a8a1a9a9aGH625对应牌号：Inconel625、GH3625、UNS N06625、NC22DNb、W.Nr.2.4856GH625热处理系统：950~1030℃风冷或水冷；或1090~1200℃风冷或水冷溶液处理。
板材：950~1030℃，风冷；或1090~1200℃，风冷。
管材：建议退火温度：960～1030℃，风冷或水冷。
GH625高温合金规格：可生产各种规格的无缝管、钢板、圆钢、锻件、法兰、锻环、焊管、钢带、焊丝及配套焊接材料。
熔敷金属中的8相焊态及P WHT后Inconel 625熔敷金属微观组织的SEM像.由图2可见，焊态Inconel 625熔敷金属中只有少量的MC型碳化物和L aves 相析出.而经850℃P WHT的熔敷金属中，除MC型碳化物和L aves 相外，还析出了大量的针条状二次相，该析出相呈网格状分布在熔敷金属组织的晶粒内部.在TEM下对其进一步观察，结果如图3所示.由图3a可见，熔敷金属中的针条状二次相主要有3个不同的取向，且其附近出现了贫y相区域.放大后观察可知，该析出相的精细亚结构主要为层错(图3b).图3c为图3b中针条状二次相的SAED谱.对其衍射斑点进行标定可知，该析出相是具有斜方晶体结构的6相，其晶格常数分别为a-0.51nm，b-0.43nm，c=0.46nm.此外，由图3c还可以判断出8相和基体y相之间存在以下的位向关系：(110)，//(220)，；[111]，//004]，，即8相和基体，相共格.能谱分析结果(图3d)显示，8相中富含Ni和Nb，且Ni：Nb~3：1，因此和y相一样，8相的化学式可以表示为Ni，Nb.8相的形核对8相的形成过程进行深入分析，结果如图4所示.由图可见，在P WHT过程中，随着热处理温度的升高，合金元素的扩散速度及其在基体中的溶解度都不断增加，导致熔敷金属中的L aves相不断溶解，同时释放出了大量的Nb原子.而y相的析出温度范围是678~936℃网，因此首先在熔敷金属中析出了大量的y相.随着热处理过程的进行，熔敷金属中的y相与基体y相失去共格，并从基体中析出.因此，在y ly 界面处产生了较大的晶格畸变，导致在y相的密排面上出现错排，从而产生层错(图4a).熔敷金属中y"相密排面原子层的堆垛顺序为：…A1B1C1A2B2C2A1B1C1…，当有一条不完全位错滑过B2面时，产生新的原子堆垛顺序：…A1B1C1A2C1A2C2A1B1C1，形成的新的层错为3个连续的CACA堆型结构，这正好是8相的晶体结构特征1.0，即8相在“相密排面的层错上通过切变的方式形核.。
Inconel625（NO6625）高温合金耐腐蚀性能

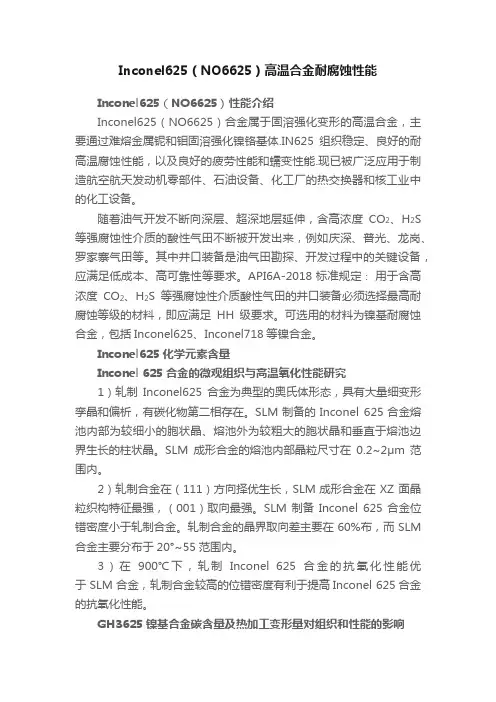

Inconel625（NO6625）高温合金耐腐蚀性能Inconel625（NO6625）性能介绍Inconel625（NO6625）合金属于固溶强化变形的高温合金，主要通过难熔金属铌和钼固溶强化镍铬基体.IN625组织稳定、良好的耐高温腐蚀性能，以及良好的疲劳性能和蠕变性能.现已被广泛应用于制造航空航天发动机零部件、石油设备、化工厂的热交换器和核工业中的化工设备。
随着油气开发不断向深层、超深地层延伸，含高浓度CO2、H2S 等强腐蚀性介质的酸性气田不断被开发出来，例如庆深、普光、龙岗、罗家寨气田等。
其中井口装备是油气田勘探、开发过程中的关键设备，应满足低成本、高可靠性等要求。
API6A-2018 标准规定∶用于含高浓度CO2、H2S等强腐蚀性介质酸性气田的井口装备必须选择最高耐腐蚀等级的材料，即应满足HH级要求。
可选用的材料为镍基耐腐蚀合金，包括Inconel625、Inconel718等镍合金。
Inconel625化学元素含量Inconel 625合金的微观组织与高温氧化性能研究1）轧制Inconel625合金为典型的奥氏体形态，具有大量细变形孪晶和偏析，有碳化物第二相存在。
SLM制备的Inconel 625合金熔池内部为较细小的胞状晶、熔池外为较粗大的胞状晶和垂直于熔池边界生长的柱状晶。
SLM成形合金的熔池内部晶粒尺寸在0.2~2μm范围内。
2）轧制合金在（111）方向择优生长，SLM 成形合金在XZ面晶粒织构特征最强，（001）取向最强。
SLM制备Inconel 625合金位错密度小于轧制合金。
轧制合金的晶界取向差主要在60%布，而SLM 合金主要分布于20°~55范围内。
3）在900℃下，轧制Inconel 625合金的抗氧化性能优于 SLM 合金，轧制合金较高的位错密度有利于提高Inconel 625合金的抗氧化性能。
GH3625镍基合金碳含量及热加工变形量对组织和性能的影响（1）在一定范围内，GH3625随着C含量的增加，碳化物的数量越来越多，并且主要分布在晶界处，一次碳化物主要是在液相凝固时生成的一次相，并且在热加工过程中被破碎为尺寸更小的碳化物，沿着变形方向呈带状分布，破碎后的一次碳化物和晶内及晶界分布细小的二次碳化物可以阻止沿晶界滑动和裂纹扩展，提高材料的力学性能，其中屈服强度和抗拉强度最高可以达到597MPa和938MPa，HB布氏硬度值为229，同时伸长率和断面收缩率分别为53.5%和57%。
GH3625(GH625)Inconel 625 对应国内外牌号
GH3625（GH625）Inconel 625 对应国内外牌号GH3625高温合金简介：Inconel 625（UNS N06625）是以钼、铌为主要强化元素的固溶强化型镍基变形高温合金。
Inconel是美国Special Metals Corporation公司的商标。
GB/T 14992-2005ASTM B446ASTM B443GH3625（GH625）UNS N06625C≤0.10 C≤0.10Si≤0.50 Si≤0.50Mn≤0.50 Mn≤0.50P≤0.015 P≤0.015S≤0.015 S≤0.015Cr 20.00~23.00 Cr 20.00~23.00Ni余量Ni≥58.00Co≤1.00 Co≤1.00Mo 8.00~10.00 Mo 8.00~10.00 Al Al≤0.40Ti≤0.40 Ti≤0.40Fe≤5.00 Fe≤5.00Nb 3.15~4.15 Nb+Ta 3.15~4.15Cu≤0.070Cu耐蚀性能Inconel 625合金在很多介质中都表现出极好的耐腐蚀性。
在氯化物介质中具有出色的抗点蚀、缝隙腐蚀、晶间腐蚀和侵蚀的性能。
具有很好的耐无机酸腐蚀性，如硝酸、磷酸、硫酸、盐酸等，同时在氧化和还原环境中也具有耐碱和有机酸腐蚀的性能，有效的抗氯离子还原性应力腐蚀开裂。
在海水和工业气体环境中几乎不产生腐蚀，对海水和盐溶液具有很高的耐腐蚀性，在高温时也一样耐蚀机理Inconel 625合金中的镍元素可以使氧化膜结晶变细，增加氧化膜的致密度，抑制氯离子入侵，对抗氯离子腐蚀十分有效。
铬元素的存在，可以保持钝化膜的高度稳定，并且在钝化膜遭到破坏后能及时进行修补，文献表明，当铬含量在25%左右时，点腐蚀速度会显著降低，但对于其他强腐蚀介质，铬只有与镍、钼、硅等元素共同作用时，才能抑制阳极熔解，来达到抗点蚀的目的。
另外，Inconel 625合金中含有8%~10%的钼元素，它主要集中在靠近基体的钝化膜中，当遇到高浓度的氯化物溶液时，以MoO4-2形式溶解到腐蚀溶液中，若钝化膜局部遭到破坏，MoO4-2将吸附在其表面，成功抑制合金的再溶解，提高耐点腐蚀能力。
GH625热处理方法
GH625热处理方法
一：对应牌号GH3625、GH625（中国）、NC 22 DNb（法国）、W.Nr.2.4856、（德国）、NA 21（英国）Inconel625、UNS NO6625(美国）NiCr22Mo9Nb(ISO) /NS336/alloy625、固溶强化型镍基变形高温合金
二：化学成分碳(C)≤0.01,锰(Mn)≤0.50,镍(Ni)≥58,硅(Si)≤0.50磷(P)≤0.015,硫(S)≤0.015,铬(Cr)20.0～23.0,铁(Fe) ≤5.0,铝(Al) ≤0.4,钛(Ti) ≤0.4,铌(Nb) 3.15～4.15,钴(Co) ≤1.0, 钼(Mo)8.0～10.0 三：应用范围应用领域：常年现货库存圆棒板材无缝管卷带！
含氯化物的有机化学流程工艺的部件，尤其是在使用酸性氯化物催化剂的场合；用于制造纸浆和造纸工业的蒸煮器和漂白池；烟气脱硫系统中的吸收塔、再加热器、烟气进口挡板、风扇（潮湿）、搅拌器、导流板以及烟道等；用于制造应用于酸性气体环境的设备和部件；乙酸和乙酐反应发生器；硫酸冷凝器；制药设备；波纹管膨胀节等行业和产品。
四：物理性能：3.1、密度ρ=8.4g/cm33.2、熔化温度
1290~1350℃
五：概况INCONEL 625是一种以镍为主要成分的奥氏体超耐热合金。
源于镍铬合金中所含的钼、铌固溶体强化效应，在低温至1093℃，具有超高强度、非凡的抗疲劳特性，被广泛用于航空事业。
虽然该合金是为适应高温环境的强度而设计，但该合金铬、钼的高含量对众多腐蚀媒介，从高度氧化环境到一般腐蚀环境，均具有高度抗蚀损斑、抗裂变腐蚀能力，表现出卓越的耐腐蚀特性。
对氯化物污染的媒介如海水、地热水、中性盐以及盐水，INCONEL 625也有超强的抗腐蚀作用。
Inconel625(N06625、2.4856)奥氏体超耐热高温合金
上海商虎/张工：158 –0185 -9914产品名称：Inconel625/UNS N06625世界通称：Inconel Alloy 625、NS336、NAS 625、W.Nr.2.4856、UNS NO6625、Nicrofer S 6020-FM 625、ATI 625履行标准：ASTM B443/ASME SB-443、ASTM B444/ASME SB-444、ASTM B366/ASME SB-366、ASTM B446/ASME SB-446、ASTM B564/ASME SB-564首要成分：碳(C)≤0.01,锰(Mn)≤0.50,镍(Ni)≥58,硅(Si)≤0.50磷(P)≤0.015,硫(S)≤0.015,铬(Cr)20.0～23.0,铁(Fe) ≤5.0,铝(Al) ≤0.4,钛(Ti) ≤0.4,铌(Nb) 3.15～4.15,钴(Co) ≤1.0, 钼(Mo)8.0～10.0物理性能：625合金密度：8.44g/cm3，熔点：1290-1350 ℃，磁性：无热处理：950-1150℃之间保温1-2小时，快速空冷或水冷。
机械性能：抗拉强度：σb≥758Mpa，屈从强度σb≥379Mpa：延伸率：δ≥30%，硬度:HB150-220耐腐蚀性及首要运用环境：INCONEL 625是一种以镍为首要成分的奥氏体超耐热合金。
源于镍铬合金中所含的钼、铌固溶体强化效应，在低温至1093℃，具有超高强度、非凡的抗疲劳特性，被广泛用于航空事业。
虽然该合金是为适应高温环境的强度而设计，但该合金铬、钼的高含量对很多腐蚀前言，从高度氧化环境到一般腐蚀环境，均具有高度抗蚀损斑、抗裂变腐蚀能力，表现出杰出的耐腐蚀特性。
对氯化物污染的前言如海水、地热水、中性盐以及盐水，INCONEL 625也有超强的抗腐蚀效果。
配套焊接资料及焊接工艺：Inconel625合金的焊接主张采用AWS A5.14焊丝ERNiCrMo-3或AWS A5.11焊条ENiCrMo-3，焊材尺寸有Φ1.0、1.2、2.4、3.2、4.0,产地为：美国哈氏、美国SMC和德镍，焊接工艺及指导书欢迎来电索取。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海商虎/张工：158 –0185 -9914
GH625
GH625合金是以钼铌为主要强化元素的固溶强化型镍基变形高温合金，具有优良的耐腐蚀和抗氧化功能，从低温到980摄氏度均具有良好的拉伸功能和疲劳功能，并且耐盐雾气氛下的应力腐蚀。
因此，可广泛用于制造航空发动机零部件、宇航结构部件和化工设备。
相近牌号
GH625 化学成份
（GB/T14992-2005）
GH625物理功能
GH625力学功能
(在20℃检测机械功能的最小值[2])
物理功能
密度：ρ=8.4g/cm3
熔化温度：1290~1350℃
金相组织结构
该合金为面心立方晶格结构。
当在约650℃保温满足长期后，将分出碳颗粒和不稳定的四元相并将转化为稳定的Ni3(Nb,Ti)斜方晶格相。
固溶强化后镍铬矩阵中的钼、铌成分将提高资料的机械功能，但塑性会有所下降。
产品：哈氏合金、高温合金、铜镍合金、英科耐尔、蒙乃尔、钛合金、沉淀硬化钢等各种中高端不锈钢，镍基合金等。
高温合金：
GH3030、GH4169、GH3128、GH145、GH3039、GH3044、GH4099、GH605、GH5188等
软磁合金：
1J06、1J12、1J22、1J27、1J30、1J36、1J50、1J79、1J85等
弹性合金：
3J01、3J09、3J21、3J35等。
蒙乃尔合金：Monel 400（N04400）、Monel K500（N05500）等
膨胀合金：
4J28、4J29（与玻璃烧结）、4J32、4J33、4J34、4J36、（与陶瓷烧结）4J38、4J42、4J50等
耐蚀合金：
Inconel 600、601、617、625、686、690、713C、718、Inconel X-750等
因科洛伊合金：
Incoloy 20、330、718、800、800H、800HT、825、925、Inconel 926【N08926/1.4529】等
哈氏合金：
Hastelloy C、C-4、C-22（N06022）、C-276、C-2000、Hastelloy B、B-2、B-3等
纯镍 / 钛合金：
N4、N5（N02201）N6、N7（N02200）TA1、TA2、TA9、TA10、TC4等
沉淀硬化钢/双相不锈钢
17-4PH（sus630）、17-7PH（sus631）、15-5PH/ 2205、2507、904L、254SMO、20#（N08020）生产工艺：热轧、锻轧、精扎、机轧、挤压、连铸、冷拔、浇铸、冷拉等
供应规格：棒材、板材、管材、带材、毛细管、丝材及块料。
