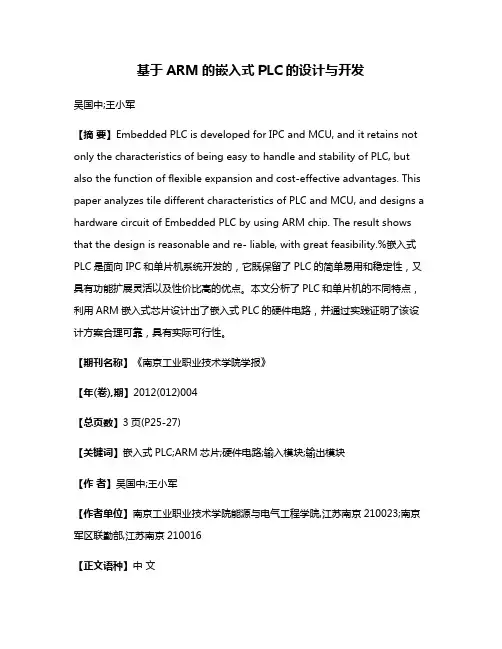

基于ARM的嵌入式PLC的设计与开发吴国中;王小军【摘要】Embedded PLC is developed for IPC and MCU, and it retains not only the characteristics of being easy to handle and stability of PLC, but also the function of flexible expansion and cost-effective advantages. This paper analyzes tile different characteristics of PLC and MCU, and designs a hardware circuit of Embedded PLC by using ARM chip. The result shows that the design is reasonable and re- liable, with great feasibility.%嵌入式PLC是面向IPC和单片机系统开发的,它既保留了PLC的简单易用和稳定性,又具有功能扩展灵活以及性价比高的优点。

本文分析了PLC和单片机的不同特点,利用ARM嵌入式芯片设计出了嵌入式PLC的硬件电路,并通过实践证明了该设计方案合理可靠,具有实际可行性。

【期刊名称】《南京工业职业技术学院学报》【年(卷),期】2012(012)004【总页数】3页(P25-27)【关键词】嵌入式PLC;ARM芯片;硬件电路;输入模块;输出模块【作者】吴国中;王小军【作者单位】南京工业职业技术学院能源与电气工程学院,江苏南京210023;南京军区联勤部,江苏南京210016【正文语种】中文【中图分类】TM571.61引言嵌入式PLC正是面向IPC和单片机系统开发的,它保留了PLC(借助梯形图语言)硬件管理和工艺控制分离的优势,结合IPC和单片机提供的更个性化、差异化的设计方法,形成一种新的控制器设计理念。

数控系统的运动控制器设计

数控系统的运动控制器设计

数控系统的运动控制器设计作者:许戴铭来源:《中小企业管理与科技·下旬》2010年第12期摘要:介绍了一种基于S3C44B0微处理器与PCL6045B控制芯片的运动控制器设计,并详细分析了实时插补方法和升降速的控制,满足了数控系统关于运动控制的要求。

并通过在实验台的运行试验,证明了该控制器设计的有效性。

关键词:PCL6045B 运动控制时间分割法插补升降速控制0 引言现代数控系统以其高精度、高效率、高可靠性的优点,在制造业中得到了日益广泛的应用。

现代加工对数控系统提出了很高的要求:一方面要能够实现各种加工情况下的准确定位,另一方面,又要能实时控制刀具运动轨迹和速度,保证切削过程的平稳和加工精度。

这些都取决于数控系统的对机床运动的控制能力。

本文讨论的是一种基于嵌入式微处理器和运动控制芯片构成的运动控制器设计方案。

利用单片机对运动控制芯片进行控制,作为运动控制器的核心,实现高效的对伺服电机运动的控制。

1 硬件设计运动控制器由单片机、键盘输入模块、I/O通信模块、液晶显示模块、运动控制模块和交流伺服电机驱动器构成。

单片机选择三星ARM7内核的S3C44B0微处理器。

单片机作为主要的控制单元分析操作指令,对外围接口发出控制信号、读写数据并与外部设备进行通信。

并与运动控制芯片PCL6045B通过总线相连,发送控制指令实现不同的运动控制。

键盘模块构成系统的输入模块。

并对键盘中各个按键进行功能定义,通过对键盘接口的读入就可以完成系统所需原始数据的输入及对执行机构的运行进行控制。

显示模块部分采用图形液晶显示模块MGLS240128,实现对插补运算过程中运动轨迹和刀具位置等信息的实时数据显示。

运动控制模块采用日本NPM公司生产的可编程4轴驱动运动控制芯片PCL6045B及其接口芯片构成。

通过总线接收S3C44B0的控制指令和数据进行运算并以脉冲序列形式输出给伺服驱动器,用于实现对伺服电机的插补控制、速度控制等功能。

嵌入式控制系统原理及设计课件5-1 嵌入式微处理器的最小系统

嵌入式控制系统原理及设计课件5-1  嵌入式微处理器的最小系统

5. 电磁兼容和电磁干扰 6. 体积限制 7. 功耗限制 8. 成本限制
5.1.1 电源电路
嵌入式控制系统原理及设计
• 以基于STM32F107微处理器的最小系统(核心板)电源电路设计为例。
• 首先,设计人员仔细阅读电路板上所有器件对于电源的需求,包括电源 的电压等级、电流等,从中计算所需的各类电源的电流及总功率等参数。
5.1.5 STM32启动模式电路
嵌入式控制系统原理及设计
• STM32最小系统设计时还应该考虑系统启动设置所需要的电路
• 。STM32F107系列微处理器可以通过BOOT[1:0]引脚选择3种不同的启 动模式,如表5.4所示。硬件连接如图5.8所示(这里仅以BOOT0引脚的 电路连接示例)
• RC复位电路成本低廉,但不能保证任 何情况产生稳定可靠的复位信号,适 用于要求轿底的场合。在要求较高的 场合,建议使用专门的复位芯片。
• 常用的复位专用芯片有CAT800系列, SP700系列、SP800系列、IPM800系 列。
嵌入式控制系统原理及设计
5.1.4 JTAG调试接口电路
嵌入式控制系统原理及设计
嵌入式控制系统原理及设计
第5章 嵌入式系统接口技术
5.1 嵌入式微处理器的最小 系统
5.1 嵌入式微处理器的最小系统
嵌入式控制系统原理及设计
• 嵌入式最小系统指在尽可能减少上层应 用的情况下,能够使系统运行的最小化 模块配置。
• 如图5.1所示,是嵌入式最小系统较完整 的配置,主要包括电源电路、晶振电路、 复位电路、Flash Memory、RAM、 JTAG电路。
5.1.3 复位电路
• 复位电路可以使用简单的阻容复位, 如图5.5所示。
• 其中74F04为施密特反相器,将两个 施密特反相器串联用于脉冲整形, 即在输入脉冲波形不平整、有尖峰 毛刺时,将脉冲变为方正的标准脉 冲,防止因脉冲波形不平整导致的 误触发。

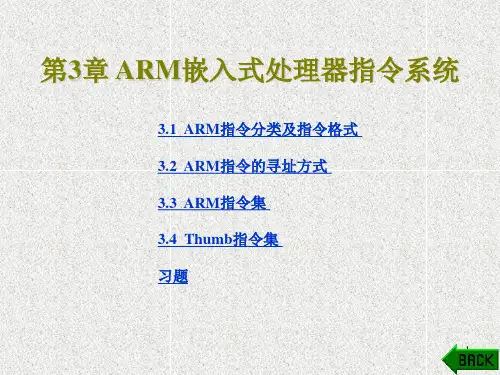

《ARM嵌入式系统原理及应用开发》课件第3章 ARM嵌入式处理器指令系统

《ARM嵌入式系统原理及应用开发》课件第3章 ARM嵌入式处理器指令系统
8
4. 十六进制符号"0x" "0x"后面的数据表示十六进制数,如0xFFFF,表示十 六进制数FFFF,即十进制数65535。 5. 更新基址寄存器符号"!" "!"符号表示指令在完成操作后应将最后的地址写入基 址寄存器。
6. 复制SPSR到CPSR符号“^” “^” 符号通常在批量数据存储指令中作为后缀放在寄存 器之后。当其前面的寄存器不包含PC时,该符号表示所用 的寄存器是用户模式的寄存器;当其前面的寄存器包含PC 时该符号指示将SPSR寄存器的值复制到CPSR寄存器中。 7. 指示寄存器列表范围符号“-” "-"符号用于在有些指令中表示多个连续寄存器,即含 义"从…到…"。如RO-R7表 示,R1,R2,R3,R4,R5, R6,R7这8个寄存器。
字),则转 到 COPYWORDS 处
STMFD SP!, {R4-R11} /*SP 为堆栈寻址*/
19
3.2.2 ARM指令的寻址方式应用举例
【例3.1】 欲将数据从源数据区snum复制到目标数据区 dnum,数据的个数为num,复制时以8个字为单位进行,对 于最后所剩不足8个字的数据,以字为单位进行复制。用 ARM汇编语言设计实现该功能的程序,并分析该ARM程序 的详细执行过程和执行结果。
用ARM汇编语言设计数据块复制程序的设计思想如下: 先将源数据区的起始地址、目标数据区的起始地址以及数据 个数赋给选定的寄存器R0、R1、R2,再根据每次批量/单个 复制数据的个数R3,确定用于数据复制的中间寄存器R4-R11, 之后先将源数据区的若干个数据批量装载到中间寄存器中, 再将中间寄存器的数据批量存储到目的数据存储区,随后进 行数据是否复制完毕的判断,若未复制完毕,修改有关操作 数据地址,并重复前面的数据复制操作,否者,终止操作, 程序结束。

基于ARM的嵌入式移动机器人控制系统的设计.

基于ARM的嵌入式移动机器人控制系统的设计.

《工业控制计算机》 2008年 21卷第 7期 *国家自然科学基金项目 (50407017 和安徽省教育厅自然科学基金项目 (2006KJ019A 、 2007KJ052A 共同资助自主式机器人是当前机器人研究中的一个热点 , 控制器是机器人系统的核心。

随着移动机器人的智能化 , 控制方法的发展 , 所需要的计算量加大 , 一般的单片机等处理器很难完成控制的要求。

随着电子技术的不断发展 , 出现了 DSP 、 ARM 等高性能微处理器 , 能够进行高性能的运算和控制 , 在微小型自主机器人中得到广泛的应用。

现有机器人系统在硬件和软件开发方面虽然已经逐渐趋于成熟 , 但依然存在一些问题。

如 :实时性差 , 开放性差等。

早期的机器人小车系统大多数采用MCS-52或者 96系列的单片机作为主控 CUP , 存在一些问题 , 如计算负担过重 , 运算速度过慢 , 控制精度不高 , 元件过多 , 经常出现故障等。

本设计选用三星公司的 ARM9系列的 S3C2410处理器作为移动机器人小车的控制 CPU , 并在嵌入式系统 Windows CE 下实现机器人的控制。

S3C2410处理器采用的是 ARM920T 内核 , 5级流水线指令结构 , 片内锁相环 , 内部时钟可达到200MHz , 因此可以用来进行复杂的控制算法以提高控制精度。

本文将介绍基于 S3C2410和 WindowsCE 系统下移动机器人小车的硬件和软件设计 , 框图见图 1。

该移动机器人系统具有模块化、易扩展、可移植、实时性强、可靠性高等优点。

1硬件的设计移动机器人小车系统一般由微控制器、电机驱动单元、距离检测、通讯模块等组成。

其系统框图如图 2所示。

微控制器主要处理各个传感器的信息 , 完成移动机器人控制算法的运算和决策。

电机驱动单元实现移动机器人两轮的驱动功能。

距离检测单元检测移动机器人和障碍物的距离。

通讯单元实现移动机器人与上位机或者多机器人间的通信。

《基于ARM+FPGA的嵌入式安全PLC设计与实现》

《基于ARM+FPGA的嵌入式安全PLC设计与实现》

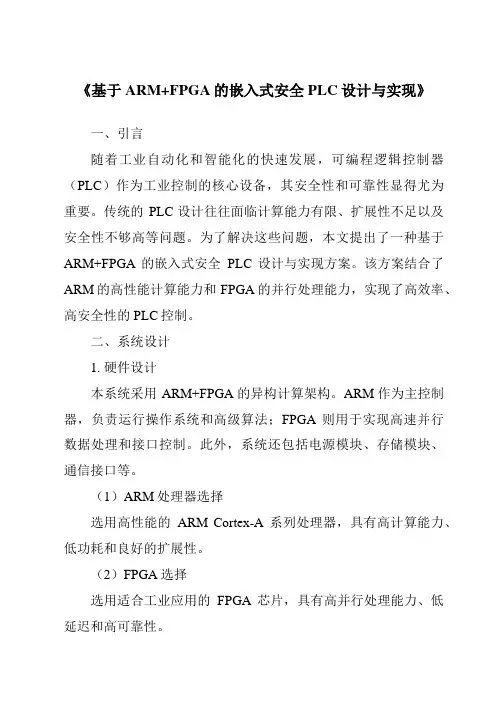

《基于ARM+FPGA的嵌入式安全PLC设计与实现》一、引言随着工业自动化和智能化的快速发展,可编程逻辑控制器(PLC)作为工业控制的核心设备,其安全性和可靠性显得尤为重要。

传统的PLC设计往往面临计算能力有限、扩展性不足以及安全性不够高等问题。

为了解决这些问题,本文提出了一种基于ARM+FPGA的嵌入式安全PLC设计与实现方案。

该方案结合了ARM的高性能计算能力和FPGA的并行处理能力,实现了高效率、高安全性的PLC控制。

二、系统设计1. 硬件设计本系统采用ARM+FPGA的异构计算架构。

ARM作为主控制器,负责运行操作系统和高级算法;FPGA则用于实现高速并行数据处理和接口控制。

此外,系统还包括电源模块、存储模块、通信接口等。

(1)ARM处理器选择选用高性能的ARM Cortex-A系列处理器,具有高计算能力、低功耗和良好的扩展性。

(2)FPGA选择选用适合工业应用的FPGA芯片,具有高并行处理能力、低延迟和高可靠性。

(3)存储模块设计采用高速、大容量的存储设备,如SSD或DRAM,以满足系统对数据存储和读取的需求。

2. 软件设计软件设计包括操作系统、通信协议、安全机制等。

(1)操作系统采用实时操作系统(RTOS),以保证系统的实时性和稳定性。

(2)通信协议支持多种工业通信协议,如EtherNet/IP、Modbus等,以满足不同工业应用的需求。

(3)安全机制采用加密、认证、访问控制等安全机制,保证系统的数据安全和防止未经授权的访问。

三、关键技术实现1. ARM与FPGA的协同工作通过桥接电路实现ARM与FPGA的协同工作。

ARM负责任务调度和数据处理,FPGA负责高速并行数据处理和接口控制。

两者协同工作,实现高效的数据处理和控制。

2. 数据加密与认证采用高级加密标准(AES)对数据进行加密,保证数据在传输和存储过程中的安全性。

同时,采用数字签名技术对数据进行认证,防止数据被篡改。

3. 访问控制与权限管理通过访问控制和权限管理机制,对系统资源进行保护,防止未经授权的访问和操作。

基于ARM嵌入式智能控制器的设计与实现.

基于ARM嵌入式智能控制器的设计与实现.

基于ARM嵌入式智能控制器的设计与实现基于ARM嵌入式智能控制器的设计与实现类别:嵌入式系统0 背景利用嵌入式技术,给工业系统安装智能控制器,对其进行在线监控和检测,就能及时发现故障并处理,从而不但保证工业系统始终处于良好的运行状态,同时也减轻值机维护人员的负担。

面向工业应用的智能控制系统一般包括如下功能:多路模拟量和开关量的实时采集并显示、通过控制器或上位机进行启停等命令控制、工作状态采集并记录、数据上传、故障记录并报警、历史数据保存、定时开关机等,同时还应具有网络数据传输与控制和软件升级功能。

传统的智能控制器一般多采用8位单片机实现,但随着实际功能复杂度的增加,尤其是实现大量数据采集和保存、彩色图形交互和网络通信等,单片机已很难满足实时控制的要求。

因此,采用32位ARM处理器来实现的方案是较为理想的选择。

1 智能控制器硬件平台根据功能需求,系统主控芯片采用S3C44B0X。

该处理器是基于ARM7TDMI内核SOC芯片,片内集成LCD控制器、SDRAM控制器、RTC、UART和ADC等模块,这为硬件系统的设计带来方便同时也提供系统可靠性。

除此之外,硬件上还需扩展存储系统、键盘液晶、CPLD芯片、串口通信、网卡通信等模块。

存储系统选用较大容量的Nor Flash来存放代码和工作过程中需记录的数据。

LCD采用320×240的STN 彩色液晶屏幕,模拟量数据采集采用内部ADC和外扩多路选择器,开关量采集与控制采用CPLD芯片来实现I/O口的扩展。

系统硬件总体框图如图1所示:2 智能控制器软件总体方案概述智能控制器软件部分主要包括启动模块、系统初始化模块实时时钟显示、IIC键盘、串口通信、液晶显示、网络通信、数据采集及控制、数据保存及故障记录和自动升级等模块.软件系统流程图见图2。

3 软件主要设计方法 3.1 IIC键盘和开关量处理本系统采用一片CPLD来扩展I/O端口,并利用S3C44B0X处理器的PF1和PF5等IO端口来模拟IIC协议完成数据通信。

基于ARM的嵌入式PLC的设计

基于ARM的嵌入式PLC的设计

中 图分类号:TP202
文 献 标 识 码:B
文章编 号:1001- 9227( 2008) 03- 0009- 03
0 引言 可编程逻辑控制器( P r o g r a mma b l e Lo g i c
Cont r ol l e r ,PLC) 是一种实用性很强的工业控制器,在 自动化领域具有举足轻重的地位。随着科学技术的进 步,PLC在工控领域得到了极大的发展和应用。但如今 工控产品已经发展到一个追求个性化、差异化的阶段, 在科技迅速发展的直接影响下,传统的 PLC面临着个 性化、差异化的压力,而具有嵌入式操作系统的 PLC将 可以满足这方面的要求。
( 下转第 23页)
《自动化与仪器仪表》2008 年第 3 期(总第 137 期)
该模糊控制系统已应用到光纤熔缩机项目中,在 整个控制过程中,熔缩棒进气端和出气端的压力差稳 定在 1. 5~4Pa 之间,满足光纤棒熔缩要求,对压力跟 踪能力强。
参考文献 1 陈理君, 微机模糊控 制[ M] . 武汉:武汉理工大学 出版社,
本设计选用μ C/ OS- Ⅱ系统。μ C/ OS- Ⅱ是一种 基于优先级的可抢先的硬实时内核。具有以下特点:
(1)它是一种专门为嵌入式设备设计的内核,目 前已经被移植到 40 多种不同结构的 CPU上,运行在从 8 位到 64 位的各种系统之上;
(2)μ C/ OS- Ⅱ可以免费获得代码,不用支付任 何费用,可以降低系统的开发成本;
3 μ C/ OS- Ⅱ在LPC2294上的移植 3. 1 μ C/ OS- Ⅱ移植所需条件
所谓移植,就是使一个实时内核能在某个微控制 器或微控制器上运行。将μ C/ OS- Ⅱ移植到不同处理 器平台时,需要解决的主要问题有:
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。


千锋嵌入式学院 最专业的嵌入式培训机构
本系统设置IF1:IF0=0:1,CPU连接如图3所示。

千锋嵌入式计不同的模块化用 户软件,来满足不同的运动控制任务。模块化软件恰好 是Linux操作系统的优点。Linux还可以根据用户的需 求实现内核的裁减和定制,源码开放,网络支持功能强 大,价格上也更具有竞争优势等。所以该控制器选用 Linux作为片上系统(SoC)。但是,Linux并不是一个实 时操作系统,因此,通过实时内核补丁RTAI(Real Time Application In-terface),在硬件平台的基础上 增加一个实时内核,将Linux内核当作它的优先级最低 的任务执行,从而保证运动控制系统的实时性。系统的 控制软件分为两个区域:非实时域和实时域。非实时域 是建立在普通Linux内核基础上的,其主要包括系统初 始化和通信模块。

千锋嵌入式学院 最专业的嵌入式培训机构

千锋嵌入式学院 最专业的嵌入式培训机构
通过通用I/O接口与DSP运动控制板通信,实现 arm主控板与运动控制板之间数据的实时双向传送;外 部NAND Flash存储器(64 MB),用于存储系统参数及 运动指令;NOR Flash存储器(2 MB),用于存放系统运 行程序;SDRAM存储器(64 MB),用于存放临时数据; 通过串口、以太网接口、USB接口与上位机系统通信, 实现两者之间数据的传送;通过LCD接口,实现 320×240分辨率液晶屏的图形与字符显示,并具有触 摸屏接口,提供友好的人机交互界面;通过I/O扩展接 口,提供可编程的数字I/O通道;通过JTAG接口与PC 机通信,实现系统运行程序的仿真调试及下载,软件升 级接口。

千锋嵌入式学院 最专业的嵌入式培训机构
本文综合应用ARM嵌入式系统技术、DSP运动控制 技术等多种技术开发出高性能的嵌入式运动控制器。该 控制器相比传统的基于PC机的运动控制器,具有成本 低、体积小、功耗低、功能丰富、运行稳定的特点和优 势。以arm微控器和PCL6045B为核心的嵌入式运动控 制器,采用Linux操作系统,经过对其进行实时化改造, Linux 使系统能很好地进行多任务处理,保证了系统的实时性。 该控制器能够实现高速和高精度的运动控制需求,具有 良好的运动控制性能。该运动控制器的设计,为读者提 供了一种良好的解决方案,在运动控制领域具有广阔的 应用前景。

千锋嵌入式学院 最专业的嵌入式培训机构
本系统DSP运动控制芯片选用PCL6045B。 PCL6045B是一种功能十分强大的DSP运动控制芯 片。芯片能够控制四轴,并实现两轴到四轴直线差 补、两轴圆弧差补。所有插补计算由芯片完成,上 位机只需写入圆弧的参数即可,其多轴插补控制功 能特别优秀。系统硬件采用主从式双CPU结构模式。 主CPU为ARM处理器,负责键盘、显示、网络通信 等管理工作;从CPU为PCL6045B运动控制芯片, 专门负责运动控制的处理工作。PCL6045B与arm 的通信是靠读写I/O总线上的几个地址来进行指令 和数据的传输。控制系统硬件结构框图如图2所示。

千锋嵌入式学院 最专业的嵌入式培训机构

千锋嵌入式学院 最专业的嵌入式培训机构


千锋嵌入式学院 最专业的嵌入式培训机构
运动控制器是运动控制系统的核心部件。目前,国 内的运动控制器大致可以分为3类: 第1类是以单片机等微处理器作为控制核心的运动 控制器。这类运动控制器速度较慢、精度不高、成本相 对较低,只能在一些低速运行和对轨迹要求不高的轮廓 运动控制场合应用。 第2类是以专用芯片(ASIC)作为核心处理器的运动 控制器,这类运动控制器结构比较简单,大多只能输出 脉冲信号,工作于开环控制方式。由于这类控制器不能 提供连续插补功能,也没有前馈功能,特别是对于大量 的小线段连续运动的场合不能使用这类控制器。

千锋嵌入式学院 最专业的嵌入式培训机构
第3类是基于PC总线的以DSP或FPGA作为核心处理器的开放 式运动控制器。这类开放式运动控制器以DSP芯片作为运动控制 器的核心处理器,以PC机作为信息处理平台,运动控制器以插件 形式嵌入PC机,即“PC+运动控制器”的模式。这样的运动控制器 具有信息处理能力强,开放程度高,运动轨迹控制准确,通用性 好的特点。但是这种方式存在以下缺点:运动控制卡需要插入计 算机主板的PCI或者ISA插槽,因此每个具体应用都必须配置一台 PC机作为上位机。这无疑对设备的体积、成本和运行环境都有一 定的限制,难以独立运行和小型化。 针对这些问题,设计了一种基于arm+DSP的嵌入式运动控制 器。该控制器将嵌入式CPU与专用运动控制芯片相结合,将运动 控制功能以功能模块的方式嵌入到arm主控板的架构,把不需要 的设备裁减掉,既兼顾功能又节省成本。该控制器是一种可以脱 离上位机单独运行的一种独立型运动控制器,具有良好的应用前 景。

千锋嵌入式学院 最专业的嵌入式培训机构
本系统采用的ARM芯片为Samsung公司推出 的16/32位RISC处理器S3C2440A,主频为400 MHz,最高频率可达533 MHz。arm主控板以嵌 入式处理器S3C2440A为核心,外扩存储器和通用 设备接口。arm主控板的硬件结构框图如图1所示。

千锋嵌入式学院 最专业的嵌入式培训机构
②插补线程(rt_interpolation_thread)。从译码缓 冲区中顺序取得插补数据,然后根据是直线或者圆弧进 行插补,插补得到下个周期应该到达的理论坐标值。 ③位置控制线程(rt_position_thread)。读取计数 器中编码器的数值,得到实际的位置,并与插补器中的 理论位置坐标作比较。根据差值调节PID参数,并将具 体脉冲输出数写入对应的PWM口的脉冲数寄存器中。 ④功能控制线程(rt_function_thread)。功能控制 任务利用RTAI实时管道来传递命令和状态信息的功能。 通过管道的命令设置实现Linux操作系统对实时部分 RTAI的访问,从而实现运动控制器的运行、暂停、给 定速度等状态设置。

千锋嵌入式学院 最专业的嵌入式培训机构
软件平台是系统应用程序开发的基础。本系统 软件平台主要包括:arm-Linux的移植、串行接口 驱动开发、USB接口驱动开发、LCD接口驱动开发、 触摸屏接口驱动开发、以太网接口驱动开发、文件 系统的移植等。这些软件的开发和移植在很多文献 中有详细的说明。
千锋嵌入式学院 最专业的嵌入式培训机构
引言 1 嵌入式运动控制器的硬件平台设计 arm主控板部分 1.1 arm主控板部分 DSP运动控制板部分 1.2 DSP运动控制板部分 arm处理器与运动控制芯片的连接 1.3 arm处理器与运动控制芯片的连接 2 嵌入式运动控制器的软件设计 2.1 软件平台的建立 2.2 运动控制函数库的设计 Ljnux进行实时化改造 2.3 对Ljnux进行实时化改造 2.4 应用软件设计 结语
千锋嵌入式学院 最专业的嵌入式培训机构
应用软件主要包括人机交互界面的设计、数控 指令的编译解释、按键功能的实现、运动状态的监 视等。通过操作系统ARM-Linux,可方便地实现 上述功能,并进行多任务的调度。运动控制器根据 输入的数控指令文件,将其存入NAND Flash中。 arm处理器通过对数控指令进行译码、速度预处理、 粗插补计算等,调用运动控制函数,进而发出控制 指令控制步进或伺服系统去控制执行部件进行动作, 从而达到实现运动控制的目的。

千锋嵌入式学院 最专业的嵌入式培训机构
嵌入式运动控制器的硬件主要包括两个部分: ARM主控板和DSP运动控制板。这两块控制板通过 通用I/O口以总线的方式连接在一起。在设计时, 可以分别对ARM主控板和DSP运动控制板进行设计, 最后再调试。这种将arm主控板和DSP运动控制板 分开设计和调试的硬件方案,将设计难点分散,使 设计和调试更简单。

千锋嵌入式学院 最专业的嵌入式培训机构
①系统初始化:进行微处理器的硬件初始化,包括输入 /输出接口的配置、具体总线通信方式的配置以及伺服系统 相关的接口参数配置。 ②通信模块:负责运动控制卡和上位机之间的坐标值、 速度值、数控系统的I/O接口状态、报警状态以及数据链表 的传输。 实时域建立在RTAI实时内核的基础上。其实时任务通过 实时进程的方式来完成,一种为周期性(peri_odic)实时进程, 另一种为一次性(one shot)实时进程。实时域主要包括如下 4个周期性实时线程: ①状态检测线程(rt_monitor_thread)。本任务对设备 运行状态进行检测,负责从I/O端口读入各个连接的I/O设 备值,然后将状态写入状态检测缓冲区中,对设备急停、伺 服报警、限位信号进行判断,并进行相应的处理。

千锋嵌入式学院 最专业的嵌入式培训机构
由于Linux不是一个实时操作系统,所以,利 用实时内核补丁RTAI(Real Time Application Interface)。RTAI的安装和使用详见参考文献[7]。 该控制器所使用的Linux开发环境为 ELDK(Embedded Linux DevelopedKit)3.0。 Linux内核为Linuxp pc_2_4_devel,而RTAI的版 本为24.1.12。由Linux中的init_module()和 cleanup_modtde()两个函数加载和卸载实时任务 模块,通过这两个函数进行实时线程及其处理函数 的创建和回收。其关键程序如下:

千锋嵌入式学院 最专业的嵌入式培训机构

千锋嵌入式学院 最专业的嵌入式培训机构
通过设置引脚IF0与IF1,PCL6045B芯片与不同的CPU相连,如表1 所列。

千锋嵌入式学院 最专业的嵌入式培训机构
通用运动控制器的功能主要取决于运动控制函数库。 要做成一个开放式的运动控制器,必须编写丰富的运动 控制函数库,以满足不同的应用要求。运动控制函数库 要为单轴及多轴的步进或伺服控制提供许多运动函数, 如单轴驱动、两轴直线插补、3轴直线插补、圆弧插补 等等。另外,为了配合运动控制系统的开发,还编写了 一些辅助函数,如中断处理、编码器反馈、间隙补偿、 通用开关量的输入输出等。这样,用户在开发应用程序 时就不必再关心底层的东西,只需根据控制系统的要求 编制人机界面,并调用运动控制函数库中的函数,就可 以开发出满足要求的多轴运动控制系统。
