运用QC方法提高雨、污水管道施工质量
运用QC方法 提高排水管穿楼板孔洞封堵施工合格率
xx公司xx三期厂房项目部QC小组2012年3月一、工程概况xx（xx）科技有限公司三期厂房电气、给排水、消防安装工程位于xx市xx。
该工程由xx建筑设计院有限公司设计。
工程范围包括：动力：DL-01~DL-10，照明：DZ-02~DZ-09，消防：DXF-01~DXF-06，给排水：S-00~S-12，消防：XS-01~XS-12。
电气工程内容为低压配电房低压配电装置1P~26P出线后的全部内容，含电源由低压配电房取电连接。
二、小组成员概况本课题从2011年12月20日开始到2012年1月15日结束，共活动5次。
三、选题理由1、质量要求：排水管道穿楼板孔洞封堵渗漏，造成管道安装时需重新凿楼板封堵。
不但耗工伤财，在重新凿楼层板时还给楼板造成一定的影响。
2、施工工序要求：本工程穿楼板孔洞数量多，工作量大。
其防渗漏封堵质量直接影响到本水电安装工程的顺利进行，还影响到土建地板、墙体、防水层的施工。
3、施工工期要求：由于本工程施工工期短，工作量大。
为了保证施工进度和施工质量，现场对施工一次通过合格率要求高。
穿楼板孔洞封堵防渗漏施工合格率的高低直接影响到施工工期。
4、验收要求：穿楼板孔洞封堵合格与否，直接影响到后续工程的竣工验收。
四、课题简介排水管道穿楼板孔洞封堵防渗漏施工是现场一个比较重要，比较困难的施工工序之一。
在本工程中，由于管道穿楼板孔洞数量多，施工复杂，对质量要求高。
特别是顶层穿楼板孔洞和卫生间穿楼板孔洞的封堵，一旦孔洞渗漏将直接影响到厂房的正常投产和使用。
因此对防渗漏封堵的要求很高，是现场施工的关键工序之一。
五、现状调查1、施工现场排水管道穿楼板孔洞数量多，据统计大大小小排水管孔洞多达107个，施工量大。
其中天面排水管穿楼板和卫生间排水管穿楼板孔洞加起来就有53个，其比重占了一半。
况且水电安装进场施工是在主体结构已经完成的情况下，没有施工预埋这一程序。
这就需要对穿楼板孔洞重新定位开孔。
2、土建防水材料已经进场，不久将进行天面、卫生间防水层施工。
qc提高同层排水管道施工质量
改进施工方案
根据反馈信息，对同层排水管道施工方案进 行改进和完善，提高施工质量的稳定性和可 靠性。
05
QC提高同层排水管道施 工质量的效果评估
同层排水管道施工质量提升情况评估
同层排水管道施工质量的提升情况
通过QC的实施，同层排水管道的施工质量得到了显著提升，管道连接更加紧密，减少了渗漏现象。
施工质量的检测与评估
现在，QC已经扩展到各个行业和领域，成为企业质量管理的重要组成部 分。
02
同层排水管道施工现状
同层排水管道施工问题
管道渗漏
由于管道材料质量不达 标或安装工艺不当，导 致管道连接处出现渗漏
现象。
管道堵塞
施工过程中杂物进入管 道，或管道转弯处设计 不当，造成管道堵塞。
噪音问题
施工不规范
排水管道内水流冲击声 过大，影响居住环境。
部分施工人员技术水平 不高，未按规范进行施 工，导致施工质量问题。
同层排水管道施工问题原因分析
材料选择不当
选用低质量管道材料，易导致 管道渗漏和老化。
施工人员素质不高
部分施工人员缺乏专业技能和 经验，影响施工质量。
施工管理不到位
施工现场管理不严格，对施工 过程缺乏有效监督。
设计缺陷
排水管道设计不合理，如管径 选择不当、管道转弯半径过小 等，导致管道堵塞和噪音问题
建立完善的质量管理体系，明确各岗位的 职责和权限，确保质量管理工作的有效实 施。
QC在同层排水管道施工中的实施效果
提高施工质量
通过QC的实施，同层排水管道施工质量得 到显著提高，减少了渗漏、堵塞等问题。
降低维护成本
良好的施工质量可以减少后期的维护成本， 节约了维修费用和时间成本。
QC提高HDPE雨水管道一次合格率 - 百度文库
一次合格率（%） 83.7% 83.7%
现状调查
HDPE管道安装质量缺陷频数统计表
序号
项目
1 缺陷1：热熔对焊接头不合格 2 缺陷2：支架安装不规范 3 缺陷3：支架间距不符合要求 4 缺陷4：管道垂直度不符合要求 5 缺陷5：成品有破坏现象 6 缺陷6：其它现象
点数
8 4 2 1 2 1
累计点数
结论 是 否 否 是 是 是 是 否 是
制定对策
制定对策
序 号
影响因素
对策
目标
措施
负责人
完成日 期
1
压力过小或者施 压速度过快
请厂家进行指导
掌握实际操作经 验
厂家人员指导
张国明 2019.11
2
无防风措施
每三层设置防风棚
降低自然风对熔 焊的影响
搭建防风棚可活动
成体欣 2019.11
3
管口有缺陷、或 者未对齐
厂家指导
对策实施
由成体欣负责在现场搭建活动防风棚，规格3m*2m，既 能减少对热熔对焊的影响，也能冬天给工人提供更好的施 工环境，减少冬天自然风对工人肌肤的伤害，也能大大提 高生产效率。
对策实施
管口缺陷或者未对齐，膨胀螺栓安装不符合要求，由郑川川组织工
人及管理进行学习实操和专业技术规范，加强工人及管理学习，培训技
选择课题 集团质量方针
工程状况 选定课题
塑精品，创一流
工程中雨水管采用了新型材料HDPE 高密度聚乙烯管
提高HDPE管道安装一次合格率
现状调查
2019年9月，对环秀湖人才综合体进行检查，雨水管YL-1～YL-6进 行施工质量缺陷统计，汇总后得出如下数据：
月份 9月 合计
运用QC方法确保给排水管路安装工程质量

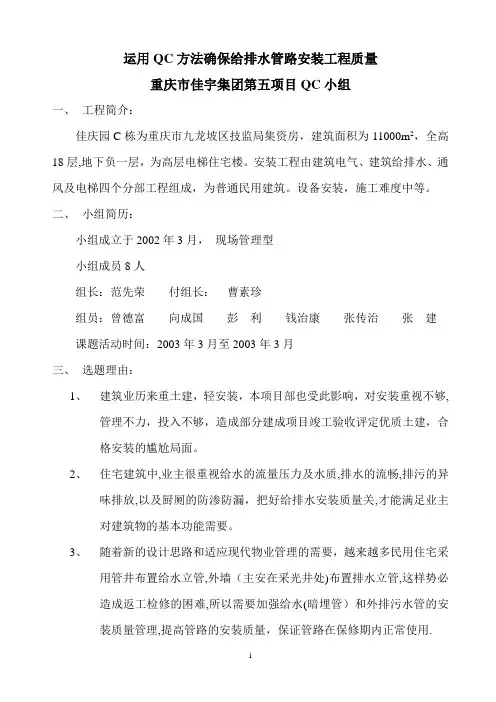

运用QC方法确保给排水管路安装工程质量重庆市佳宇集团第五项目QC小组一、工程简介：佳庆园C栋为重庆市九龙坡区技监局集资房，建筑面积为11000m2，全高18层,地下负一层，为高层电梯住宅楼。
安装工程由建筑电气、建筑给排水、通风及电梯四个分部工程组成，为普通民用建筑。
设备安装，施工难度中等。
二、小组简历：小组成立于2002年3月，现场管理型小组成员8人组长：范先荣付组长：曹素珍组员：曾德富向成国彭利钱治康张传治张建课题活动时间：2003年3月至2003年3月三、选题理由：1、建筑业历来重土建，轻安装，本项目部也受此影响，对安装重视不够,管理不力，投入不够，造成部分建成项目竣工验收评定优质土建，合格安装的尴尬局面。
2、住宅建筑中,业主很重视给水的流量压力及水质,排水的流畅,排污的异味排放,以及厨厕的防渗防漏，把好给排水安装质量关,才能满足业主对建筑物的基本功能需要。
3、随着新的设计思路和适应现代物业管理的需要，越来越多民用住宅采用管井布置给水立管,外墙（主安在采光井处)布置排水立管,这样势必造成返工检修的困难,所以需要加强给水(暗埋管）和外排污水管的安装质量管理,提高管路的安装质量，保证管路在保修期内正常使用.四、活动目标法：创高层建筑给排水管路工程质量新水平,以建筑给排水施工质量验收规范为依据，塑料给排水安装工艺和施工方案为辅导，使给排水安装工程合格。
五、现状调查与分析:QC小组成立以后,对附近已完工的工程项目进行实地改察，对友邻单位给排水管道工程组织管理，工艺水平及安装方法，质量控制手段充分进行调研和借鉴，同时对本工程18—16层已安装的给排水管道进行实测,其实测数据列表如下：通过统计表,实测100点,不合格为10点，合格率90%，其排列图如下：通过排列图可以看到管道垂直度，管卡固定是影响管道安装观感质量的主要因素,对影响管道安装工程的垂直度做因果分析图:通过以上因素分析，从人、机、料、法、环五个方面查出其12种原因,我们用01法确定主要因素：通过01法我们确定4项主要因素,并制定相应对策，见下表:六、实施：1、为了确保给排水分部在验收说不定中合格，并为今后行业评定中打下基础,我们根据《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)明确管道安装允许偏差:2、组织施工班组学习《建筑给水排水及采暖工程施工质量验收规范》，对重点章节进行专题讲座，学习完毕后进行考试，考试合格者方能上岗.3、认真贯彻执行三检制度，未经三检或虽三检不合格的工序作业，不得转入下道工序施工。
用QC方法提高排水管网波纹管的安装质量
进一步深化对QC方法的研究，探索其在排 水管网波纹管安装中的更多应用可能性。
引入先进技术
结合新技术、新工艺，进一步提高波纹管安 装的自动化和智能化水平。
拓展应用领域
将QC方法的应用拓展到其他类型的管网建 设领域，如给水管网、燃气管网等。
加强人才培养
加大对QC方法专业人才的培养力度，提高 行业整体应用水平。
周期。
降低安装成本
合理利用QC方法，可以优化资 源配置，减少浪费，从而降低 波纹管安装成本。
提升安装质量
QC方法注重过程控制和持续改 进，有助于发现和解决安装过 程中的问题，提高波纹管的安 装质量。
增强竞争力
通过应用QC方法，可以提高企 业在排水管网建设领域的竞争
力，赢得更多市场份额。
未来研究方向和展望
THANKS
感谢观看
BIG DATA EMPOWERS TO CREATE A NEW ERA
用QC方法提高排水管网波
纹管的安装质量
• 引言 • QC方法概述 • 波纹管安装质量的现状和问题 • QC方法在提高波纹管安装质量中的应用 • 案例分析 • 结论与展望
目录
CONT DATA EMPOWERS TO CREATE A NEW
BIG DATA EMPOWERS TO CREATE A NEW ERA
03
波纹管安装质量的现状和问题
波纹管安装质量的现状
波纹管安装质量参差不齐
安装过程中的问题较多
由于施工环境和操作人员技能水平的 差异，波纹管的安装质量在不同地区 和项目上存在较大的差异。
如波纹管变形、连接不紧密、安装位 置不准确等问题，影响了排水管网的 正常运行。
缺乏统一的质量标准
用QC方法提高排水管网波纹管的安装质量讲解
27 统计员、材料员
课题类型 活动时间
出勤率 组内职务
组长 副组长 组员 组员 组员 组员 组员
攻关型 2010．3-2010.4
100% 小组分工 方案策划 组内全面工作 现场施工管理 现场指导、质量检查 安全管理、措施实施 现场指导、质量检查 数据整理、结果分析
5/10/2019
三、课题选择
? ?随着我国城乡一体化建设的持续、快速发展，市政基础设施
运用QC方法提高室外排水管网 波纹管的安装质量
5/10/2019
工程概况
? xxx 工程位于北城新区临沂四中东临，其室外管网工程排水管 材采用 U-PVC 双壁波纹管（以下简称波纹管）。波纹管具有 重量轻、抗压强度高、内壁光滑、排水阻力小、耐腐蚀、使用 寿命长、施工方便等优点。
5/10/2019
二、小组概况
2
各工序配合不 默契
减少相互干扰破坏， 保证施工进度和质量
联系各工序施工人员， 合理安排作业时间和
顺序
针对如何相互默契配合召开 现场协调会
xxx 2010.3
3
工人质量意识 差
让工人意识到质量的 加强检查力度，灌输 不定时地检查现场，并及时
重要性
质量的重要性
召开技术质量会议
4
交底不彻底
全面交底、新进员工 进行交底
?小组名称
注册时间
注册标号
小组课题 序号
1
小
2
组
成
3
员 简
4
介
5
6
7
xxx
2008.6
xxx
运用QC方法提高室外排水管网波纹管的安装质量
姓名 性别 文化程度 年龄
项目职务
提高HDPE污水管道接口质量验收合格率QC成果
频数
累计频率
100%
42 100
83.3%
92.8%
97.6%
30
80
20 47.6%
60
20
15
40
10
4
2
20
1
0
0
焊缝连接 焊带局部起 管道接口 电熔带电
不紧密 鼓、开裂
变形
阻丝裸露
其它
制表人：xx
日期：2013.2.21
5 目标确定
1.基于现状调查，小组成员经过讨论，确定本次活动的目标为：将HDPE污 水管道接口质量验收合格率提高到95%。
焊接面是否按要求进行清洁
现场验证
焊接面内无灰尘、油污、水迹等污 物
xx
2013年3月18日
是否按工艺要求选择适当的焊接 电流和焊接时间
现场验证
根据管径及环境温度选择适当的焊 接电流和时间
xx
2013年3月18日
因外界温度不稳定导致焊接温度 控制差数量
调查分析 外界天气条件达到焊接工艺要求
xx
2013年3月20日
经现场检查，管材堆放场地平整无易引起管道损坏的尖利物，有防止管道滚 动的措施。 现场施工人员对管材的搬运符合技术要求，未对管材造成损伤。
确认内容 及过程
结论
非要因
7 要因确认
因素五
确认方法
现场验证
确认时间 2013年3月12日 确认人
xx
材料进场验
收不到位
确认标准
对所有进场材料做到100%验收
经检查项目部材料报验资料，原材料报验、抽检及复试资料齐全，做到材料 100%验收。
720
750
590
690
QC提高HDPE雨水管道一次合格率 - 百度文库
证质量的情况下生产效率有了极大的提高，他们的改善方法可供我们借鉴。
（2）甲方对此项提高HDPE管道安装成功率的QC活动非常重视，并组织工地
管理人员，班组代表到做的比较好的工地进行了观摩。
HDPE高密度聚乙烯管是最近三四年才出现市场，是采用先进的生产工艺和技术，通 过热挤塑成型，具有耐腐蚀，内壁光滑、流动阻力小，强度高，韧性好，重量轻等特点，各 方面优于PE聚乙烯和PVC管，更加符合国家节能减排、以塑代钢、绿色环保的指导方针和 政策。
PART TWO QC小组简介
QC小组介绍
姓名 *** *** ***
（2）管理技术方面
通过从管理技术方面进行总
结，进一步的提高小组成员分析问题
和解决问题的能力。
2、下一步我们将针对《解决HDPE管
排水管根部渗漏》的问题进行QC活
动，进一步提高HDPE管道安装质量。
感谢您的聆听指正
Architectural Design
对策实施
施工人员对每个管道安装时进行水平尺测量，确保每副管道 支架水平度符合规范要求，经以上的措施，每副支架的水平度进 行一个保障，避免了因支架而使雨水管道歪斜不垂直或者脱落的 缺陷。
PART SEVEN 效果检查
效果检查
通过全体人员的共同努力，对策实施后，对工程HDPE雨水管道安装进行了效果检查：
月份 12 1 合计
合格点数 120 110 230
检查点数 123 115 238
一次合格率 97.5% 95.7% 96.6%
效果检查
100.00% 95.00% 90.00% 85.00% 80.00% 75.00%
